iKeyboard 6X - Clavier MIDI icon - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Clavier MIDI 61 touches sensibles à la vélocité, connectivité USB, compatibilité avec la plupart des DAW.
Utilisation	Idéal pour la composition musicale, l'enregistrement et le contrôle de logiciels de production musicale.
Maintenance et Réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité. Réparation par un technicien qualifié recommandé.
Sécurité	Utiliser sur une surface stable, éviter les chocs et les chutes. Ne pas exposer à des températures extrêmes.
Informations Générales	Poids léger, design compact, idéal pour les musiciens en déplacement. Alimentation par USB, pas besoin de source d'alimentation externe.

FOIRE AUX QUESTIONS - iKeyboard 6X icon

Comment connecter le iKeyboard 6X à mon ordinateur ?

Pour connecter le iKeyboard 6X à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité à l'interface USB du clavier et l'autre extrémité à un port USB disponible sur votre ordinateur.

Le iKeyboard 6X ne s'allume pas, que faire ?

Vérifiez que le câble USB est correctement connecté et que votre ordinateur est allumé. Essayez de brancher le clavier sur un autre port USB ou sur un autre ordinateur pour vérifier si le problème persiste.

Comment installer les pilotes pour le iKeyboard 6X ?

Le iKeyboard 6X est un dispositif plug-and-play, ce qui signifie qu'il ne nécessite généralement pas de pilotes supplémentaires. Si vous rencontrez des problèmes, consultez le site Web du fabricant pour les mises à jour éventuelles.

Comment configurer les touches de fonction sur le iKeyboard 6X ?

Les touches de fonction peuvent être configurées via votre logiciel de musique. Consultez le manuel de votre DAW pour savoir comment assigner les contrôles MIDI aux différentes fonctions souhaitées.

Le son est déformé lorsque j'utilise le iKeyboard 6X, que faire ?

Assurez-vous que les paramètres de latence de votre logiciel de musique sont correctement configurés. Une latence trop faible peut provoquer des distorsions sonores. Augmentez la taille du tampon dans les paramètres audio.

Comment utiliser les pads du iKeyboard 6X ?

Les pads peuvent être utilisés pour déclencher des échantillons ou des percussions dans votre DAW. Assurez-vous que votre logiciel est configuré pour recevoir des signaux MIDI et que les pads sont assignés aux fonctions souhaitées.

Le iKeyboard 6X ne répond pas dans mon logiciel de musique, que faire ?

Vérifiez que le iKeyboard 6X est sélectionné comme périphérique d'entrée MIDI dans les préférences de votre logiciel de musique. Assurez-vous également que le logiciel est configuré pour recevoir des signaux MIDI.

Comment mettre à jour le firmware du iKeyboard 6X ?

Visitez le site Web du fabricant pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre iKeyboard 6X.

Puis-je utiliser le iKeyboard 6X avec un iPad ou un autre appareil mobile ?

Oui, vous pouvez utiliser le iKeyboard 6X avec un iPad ou un autre appareil mobile compatible, mais vous aurez besoin d'un adaptateur USB vers Lightning ou USB-C selon votre appareil.

Où puis-je trouver le manuel d'utilisation du iKeyboard 6X ?

Le manuel d'utilisation du iKeyboard 6X est disponible en téléchargement sur le site Web du fabricant. Vous pouvez également consulter la documentation fournie avec le produit.

MODE D'EMPLOI iKeyboard 6X icon

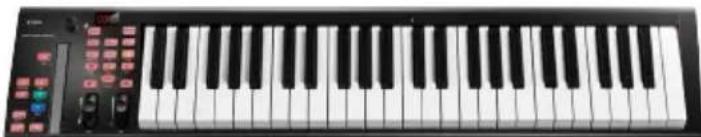

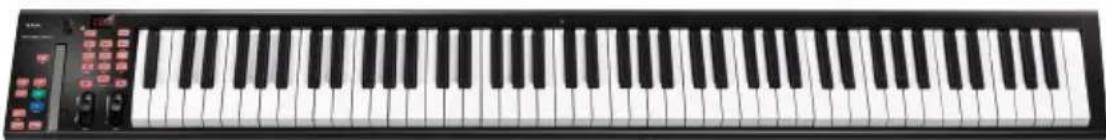

Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano

iKeyboard 3X

iKeyboard 4X

iKeyboard 5X

ikeyboard 6X

ikeyboard 8X

ATTENTION: Pour éviter tout risque d'électrocution ou d'incidie, ne pas exposer cet apparéil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas oter le couvercle ou le dos du boîtier. Cet apparéil ne contient aucune piece replacable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l' apparéil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez litre toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suívez les instructions du fabricant.
5. Ne pas utiliser cet apparéil pres d'une source liquide ou dans un lieu humide.
6. Nettovez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer pres d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas-retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas etre modifiees. Si vous prise murale ne correspond pas au modele fourni, consultez your electricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boitier.
11. Deconnectez l'appareil du secteur en presence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Presentations 4

Contenu de l'emballage 4

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel 5

Caracteristiques 6

Disposition du panneau supérieur. 7

Disposition du panneau arriere 9

Commencer 10

Raccorder contre iKeyboard X 10

Cubase 11

Nuendo 12

Logic Pro 13

Samplitude 14

Bitwig. 16

Reason 17

Reaper 18

Studio One 19

Ableton Live 20

Pro Tools 21

Téléchargez le pilote Windows à partir de votre page personnel d'utilisateur à l'adresse www.ionproaudio.com 23

Installation d'iMapTM sur Windows 24

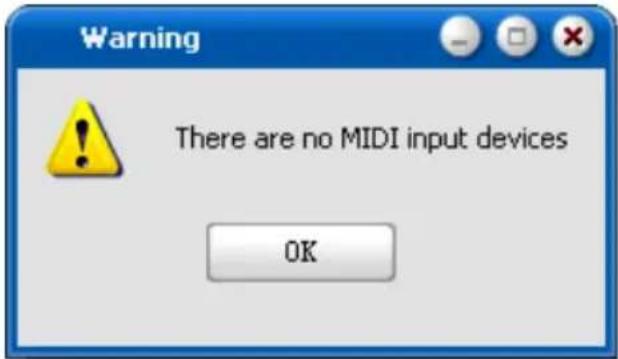

Attribuer des fonctions MIDI grâce à l'iMapTM 26

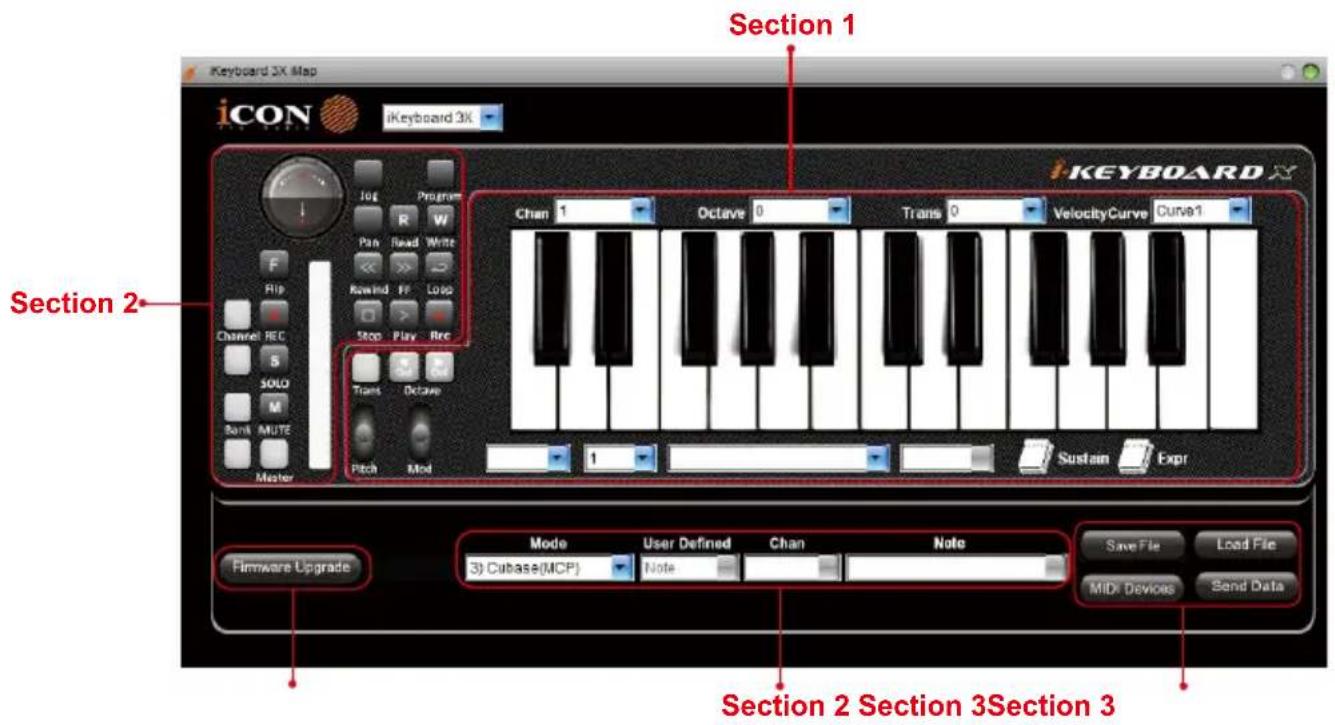

Panneau du logiciel iKeyboard X iMapTM 26

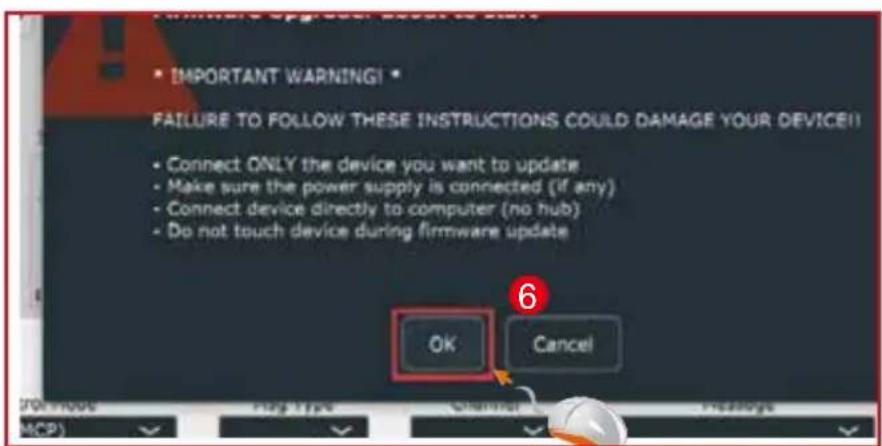

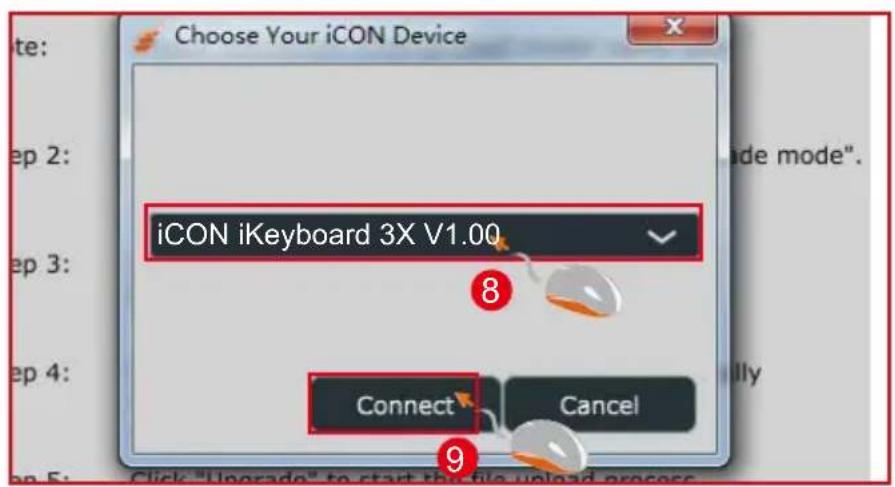

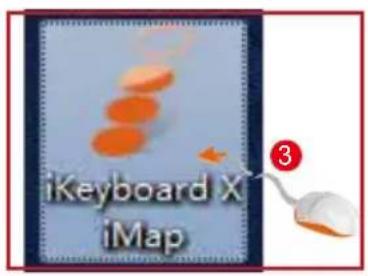

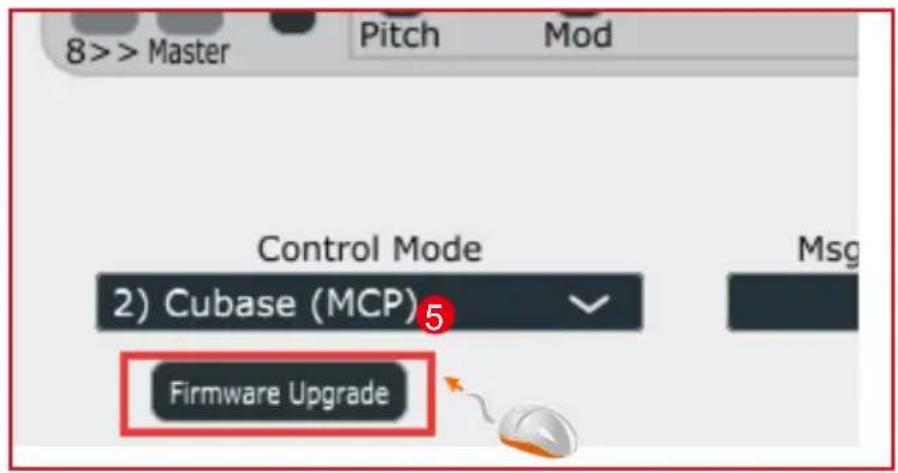

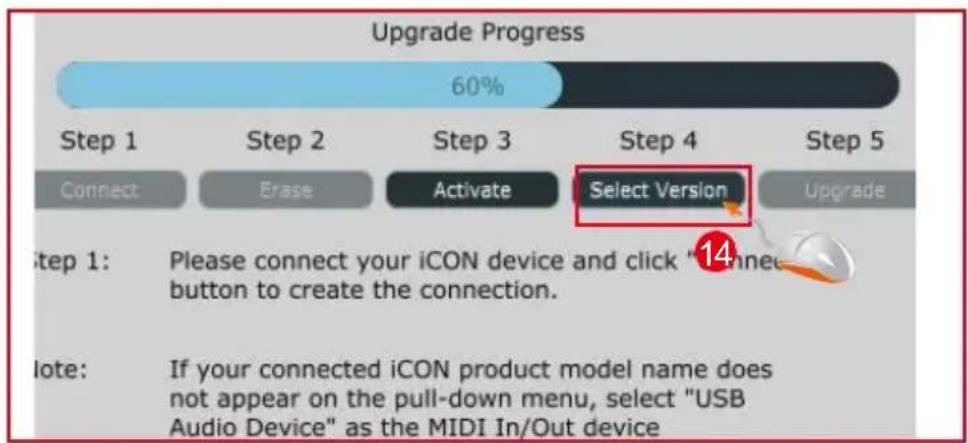

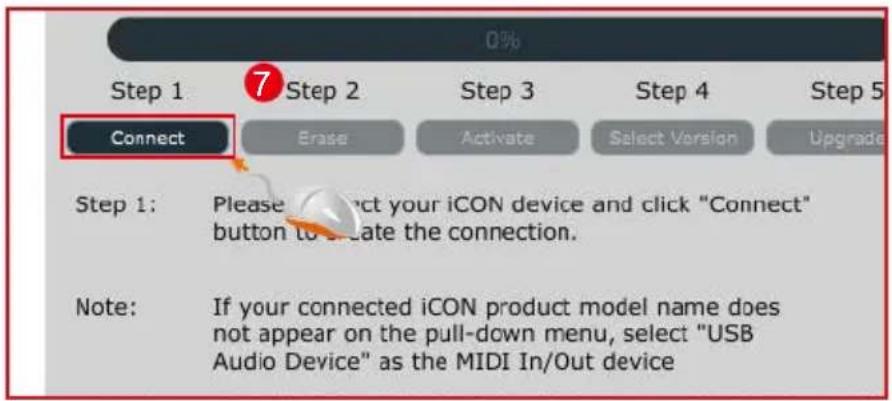

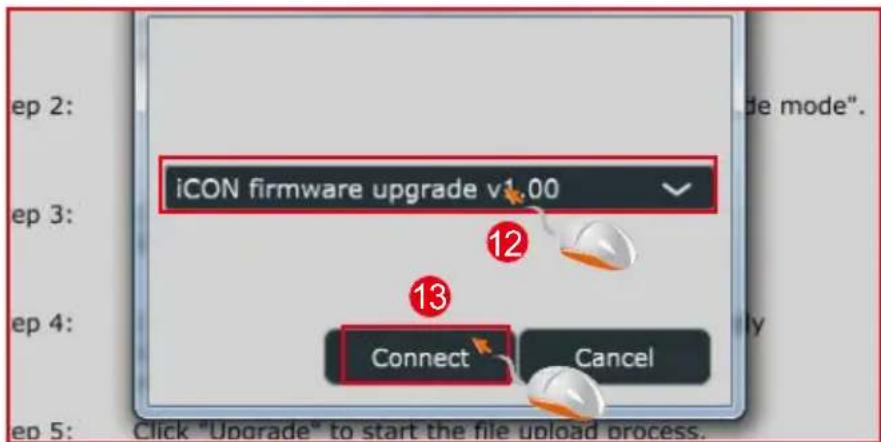

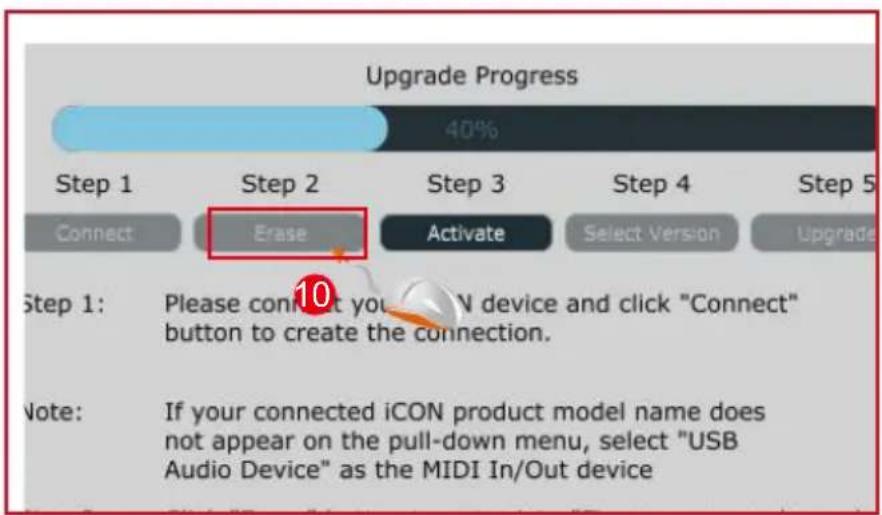

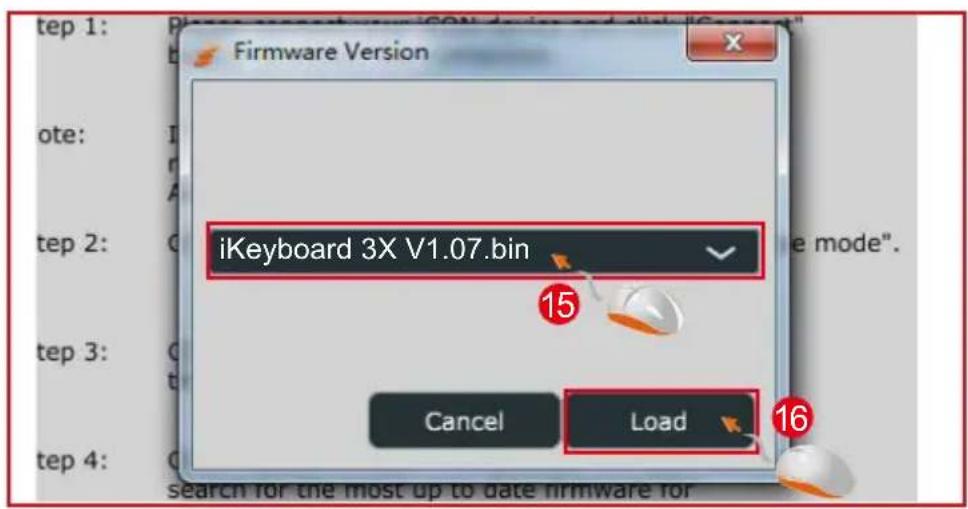

Mise à jour du firmware 30

Restaurer les paramètres par défaut 33

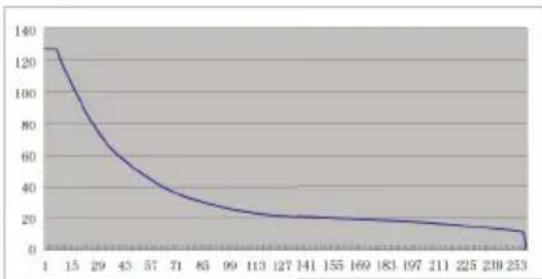

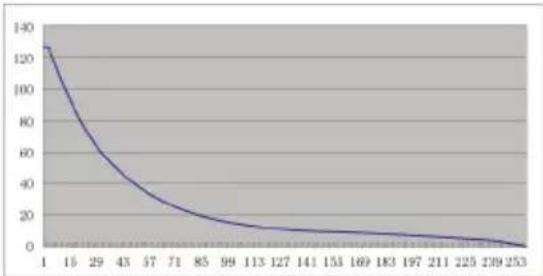

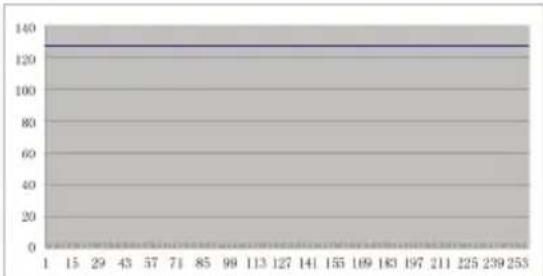

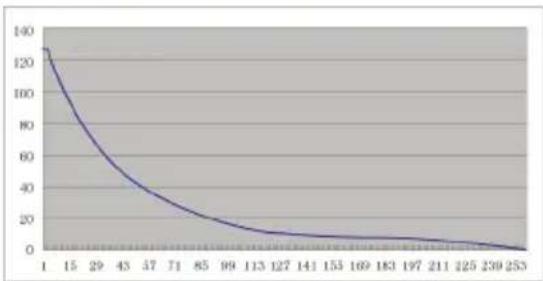

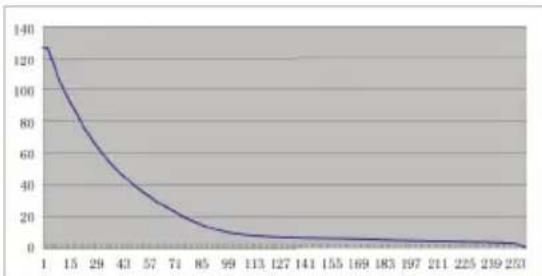

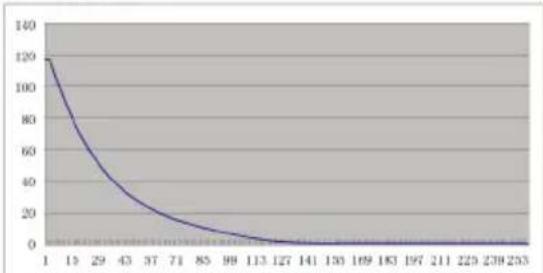

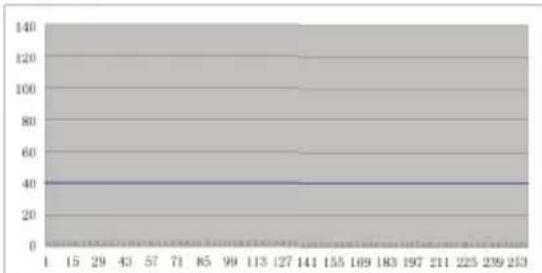

Courbes de velocité 34

Annexe A 35

Specifications 37

Entretien et réparations 38

Présentations

Nous vous remercions pour l'achat du contrôleur par connexion USB MIDI, iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X, d'ICON Nous pensons sincerement que ce produit vous comblera pendant des années mais, si quelques chose ne vous convient pas, nous y nous efforcerons d'y remedier.

Au fil de ces pages vous découvertz une description détaillée des caractéristiques du iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les specifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.ionproaudio. com/registration:

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienapresventedenotrecentred'aide en visitant notre site Web à l'adresse www.ionproaudio. com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouvez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les propciels, les téléchargesements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des apparèils électroniques, nous vous recommendons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être returné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

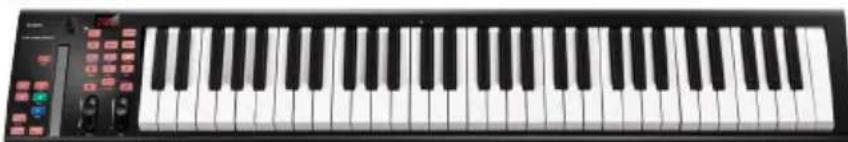

• iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X - Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano x 1

1xguide de demarrage rapide
- 1 x cable USB 2.0

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numériquez le code QR ci-dessous.

ISaisissez le numero de série de votre apparéil et les autres informations demandées à l'écran. Cliquez sur « Submit »

Un message apparaitra avec des informations sur votre apparéil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyagez un autre message, veuillez communiquer avec notre équipe de service après-.
vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utiliseur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saississant votre nom d'utilisateur et votre mot de passer.

Nouvel utiliser : Veuillez cliquer sur « Sign Up » et replir toutes les informations.

3. Téchéarger tous les documentsutiles

Tous les apparèils enregistrés sous votre compte apparaitront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les propciels, etc. Veuillez vous assurer que vous avez télécharge les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

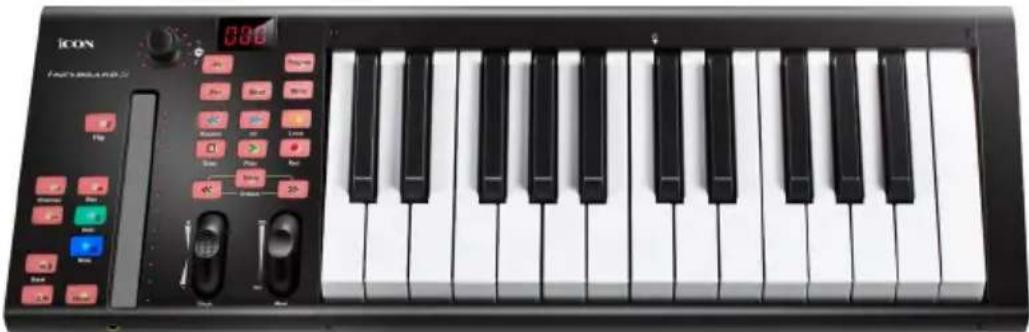

Caracteristiques

• Le puissant contrôleur est équipé du Mackie Control et du protocole HUI facilement configurable.

• Fader tactile rétroéclairé à LED réagissant en temps réel avec le clavier.
  Synchronisation automatique avec le canal lors de commutation entre canaux.

• Touche encodeur double fonction (Entrer et rotation)

• Affichage à LED de 11 segments entourant les encodeurs pour indiquer la position de rotation.

• Clavier de style piano sensible à la velocité de frappe

• Molette de modulation et de hauteur

• Écran LED à 3 segments

18 touches attribuables retroeclaires à LED

• Boutons canaux illuminés y compris Rec-enable (activer l'enregistrement), Solo et Mute (muet).

• 6 boutons de transport avec éclairage, y compris Lecture, Stop, Rec, Retour rapide, Avance rapide et Loop

• Touches pour monter et descendre d'octave

• Touches de transposition +/-

• Sélection de la courbe de velocité

Sortie Midi

• Connecteurs TRS pour une pédale d'expression et une pédale de soutien

• Polarité réversible du connecteur de pédale de soutien

• Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (32-bit/64-bit)

Connectivite USB 2.0 haut débit

• Contrôle Mackie intégré pour Cubase, Nuendo, Samplitude, Logic Pro, Bitwig, Reasons, Reaper, Studio One et Ableton Live.

• Protocole Mackie HUI intégré pour Pro Tools.

• Logiciel iMapM pour un repérage aisée des fonctions MIDI.

• Mise à jour du micrologiciel immédiate via une con nexion USB et le logiciel iMAP.

Boitier metallique solide avec verrou de sécurité Kensington

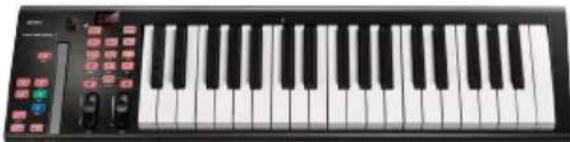

Disposition du panneau supérieur

Remarque: Les fonctions diffèrent légèrement entre les claviers. Reportez-vous au manuel de votre clavier pour le role chaque fonction. La description suivante est basée sur les fonctions d'Apple Logic.

1. Touches contact des versions 25/37/49/61/88

Touches contact, de type piano, sensibles à la velocité de la frappe, en versions 25/37/49/61/88 Remarque

2. Fader tactile rétroéclairé à LED pour contrôle le Canal/Master des faders du clavier

Le fader tactile peut être utilisé pour régler les paramètres de différents canaux. Utilisez les deux touches de changement « Track ou Bank » pour basculer entre les canaux. En appuyant sur la touche « Master », le fader contrôle lales paramètres du canal master.

3. Codeurs à double fonction

Le codeur est tout à la fois un bouton-poussoir et un bouton rotatif. Appuyez dessus pour modifier le mode de fonctionnement ou pour modifier le contenu affché juste au-dessus des bandes de canal. Tournez-le pour, selon la fonction assignée, ajuster le panoramicque d'un canal, envoyer le niveau ou saisir des paramétres.

4. LED du codeur

Les 11 LED's tout autour du codeur s'allument différemment selon la position relative de la rotation, vous permettant de connaître cette position sans que vous ayez à regarder votre ordinateur.

5. Boutons de commande

Section des boutons de commande d'enregistrement de canal

Boutons REC - Pour activer et désactiver le mode d'enregistrement du canal associé.

L'interrupteur devient rouge lorsque le canal est armé.

Boutons SOLO - Mise en marche et arrêt du mode solo pour le canal associé. L'interrupteur devient rouge lorsque le mode solo du canal est activé et le son des autres canaux est coupé.

Boutons MUTE - Pour activer et désactiver le mode mute du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupe le son du canal.

Touche Maste - Le fader tactile contrôle le master fader du clavier.

Section des boutons de commande de transport

Bouton de lecture (PLAY) - Pour activer la fonction de lecture de la DAW

Bouton STOP - Pour activer la fonction d'arrêt de la DAW.

Boutons REC - Pour activer la fonction d'enregistrement de la DAW.

Bouton REWIND - Pour activer la fonction de rembobinage de la DAW.

Bouton FAST FORWARD - Pour activer la fonction d'avance rapide de la DAW

Bouton LOOP - Pour activer la fonction de loop (boucle) de la DAW

Section automatisation

Bouton READ - Appuyez sur le bouton READ pour activer la fonction de lecture de la piste audio sélectionnée

Bouton WRITE - Appuyez sur le bouton WRITE pour activer la fonction d'écriture de la piste audio sélectionnée.

Autres touches de commande

Bouton Jog - Pour utiliser l'encodeur comme une molette.

La jog wheel permit d'effectuer diverses choses sur l'application DAW, y compris les fonctions de shuttle et de scrubbing.

Bouton Program - Utilisée avec l'encodeur pour changer la piste sonore de votre synthétiseur virtuel.

(Astuces: S'il vous plaît se référer à l'Annexe A pour les fonctions de protocole Mackie Control et HUI.)

6. Molette de modulation

Tournier pour ajuster l'effet de modulation.

7. Molette de hauteur

Tourn pour ajuster la hauteur tonale. Elle revienda par défaut à « 0 » lorsque la molette est relachée.

8. Boutons d'octave

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

Astuces: Tout en maintainant appuyé le bouton « Transpose», appuyez sur un bouton contact (dans une plage d'octaves de la position originale C1) pour changer C1 en ce bouton particulier.

10. Touches Track < />

Track< Pour que tous les faders (sauf pour le canal master) passent au canal « supérieur »

Track> Pour que tous les faders (sauf le canal master) passent au canal « inférieur »

11. Touches Bank

Bank< Pour que tous les faders (sauf le canal master) passent à « huit » canaux supérieurs.

Bank> Pour que tous les faders (sauf le canal master) passent à « huit » canaux inférieurs.

Disposition du panneau arrêté

1. Entrée pour une pédale d'expression

Un connecteur 1 / 4 "you permit d'utiliser une pedale d'expression standard.

2. Entrée pour une pédale de soutien

Un connecteur 1 / 4 " yous permit d'utiliser momentanement une pedale, telle une pedale de soutien pour piano. (ICON SPD-01)

Astuces: Vous pourriez inverser la polarité de la pédale de soutien grâce à l'iMap fourni.

3. Port de sortie Midi

La sortie MIDI Out vous permet de connecter un synthétiseur ou un générateur de sons.

4. Port USB

Il fonctionne comme un port MIDI versistevrere ordinateur portable (ou ordinateur de bureau) et voire logiciel compatible.

5. Adaptateur secteur 7VDC/1A

Branchez ici l'adaptateur (optionnel) secteur fourni.

6. Interrupteur Marche/arrêt

Interrupteur Marche/arrêt de votre iKeyboard X.

Commencer

Raccorder votre iKeyboard X

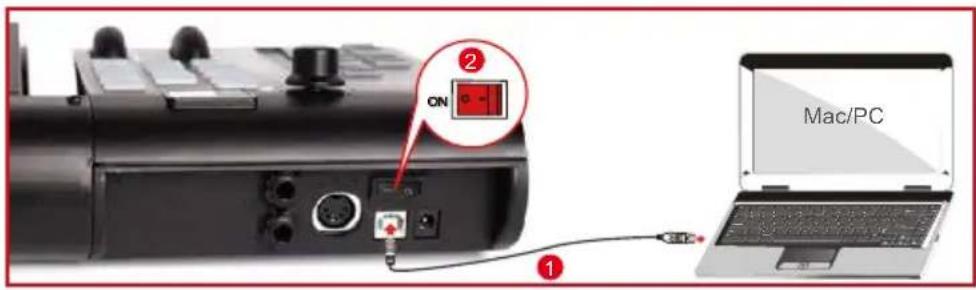

1. Raccorder l'iKeyboard X à votre 1 e PC/Mac au moyen du port USB.

Choisir un port USB sur votre Mac/PC et insérer l'extremité large (plate) du cable USB.

Raccorder l'extrémité de la petite prise du cable à l'iKeyboard X. Notre Mac/PC devrait automatiquement détecter le nouveau matériel et vous dire qu'il est prét à être utilisé.

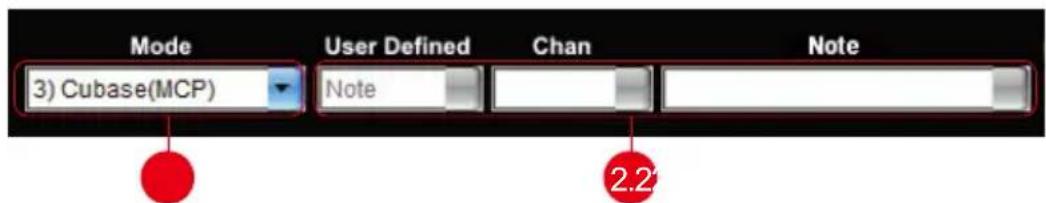

2. Sélection et attribution des messages MIDI à iKeyboard X avec le calculi ciel iMap

Sélection du mode Contrôle Mackie ou HUI à partir du menu dérouulant pour le pré-mappage du mappage MIDI.

Selectionnez le mode « Défini par l'utilisateur » pour l'auto-assignation MIDI. Reportez-vous à la page 25 pour "Affecter des messages MIDI avec le logiciel iMapTM".

Astuces: Assurez-vous de selectionner le bon mode DAW dans le menu déroulant.

3. Configuration de votre DAW

Activez le contrôle iKeyboard X d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Configuration MIDI) ou « MIDI Devices » (Périphériques MIDI).

Pour Logic TM, CubaseTM et NuendoTM, selectionnez Mackie Control sur la liste « Device »

(Remarque: Cette option diffère légèrement d'une application à l'autre, veuillesz consulter le mode d'emploi du logiciel pour effectuer la configuration.)

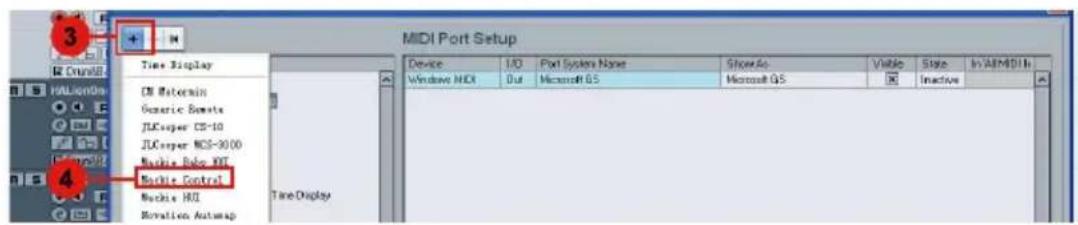

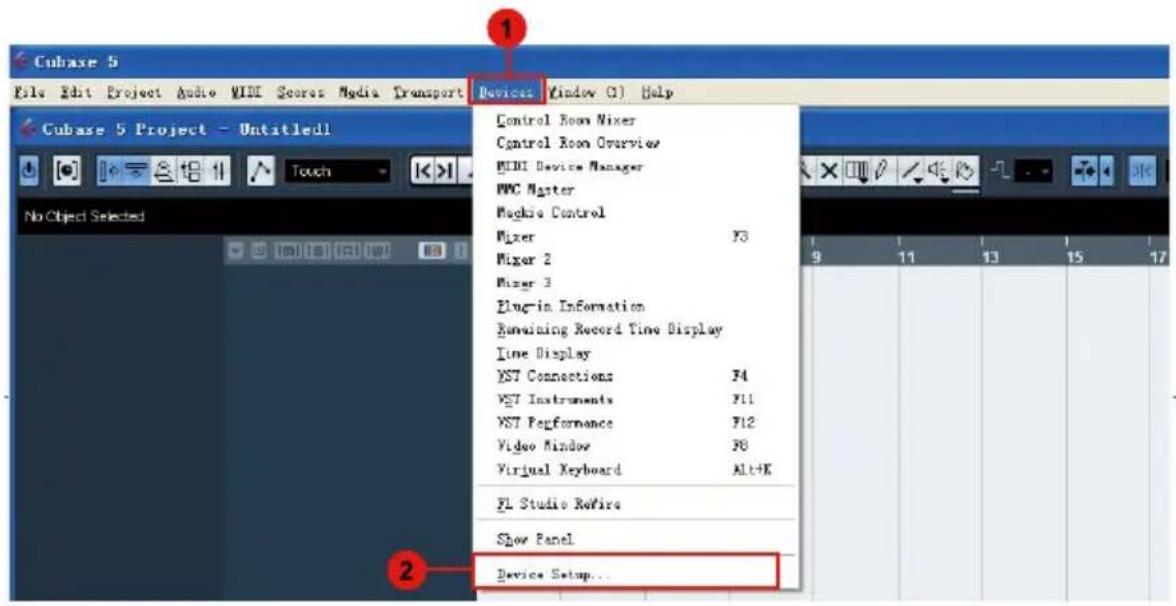

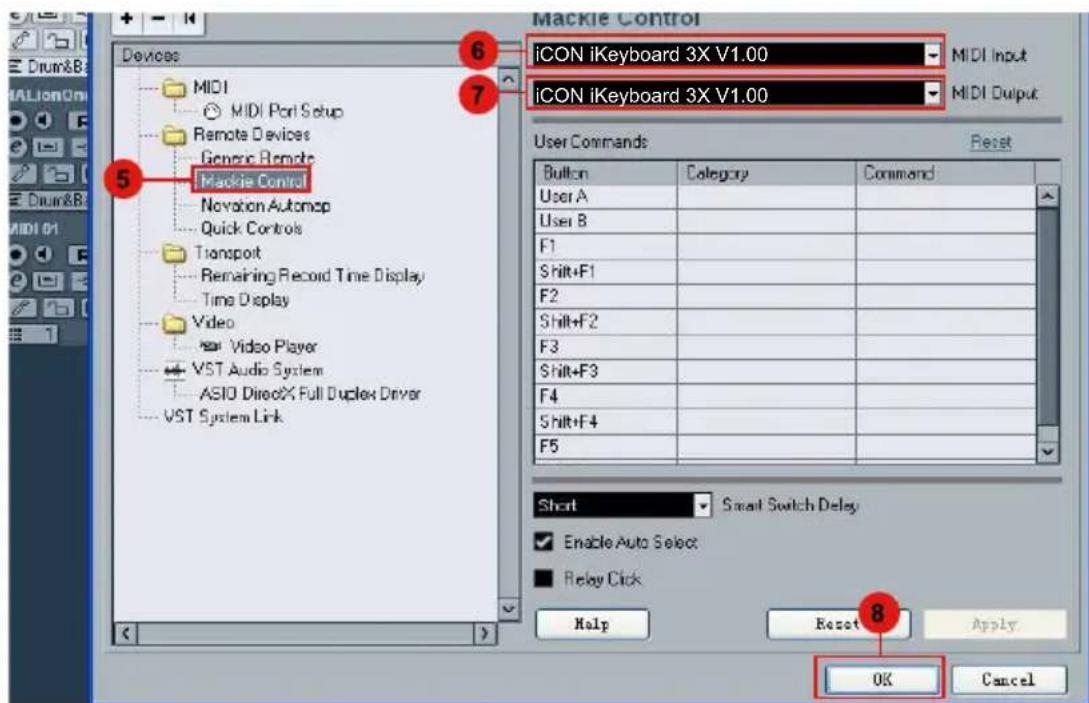

Cubase

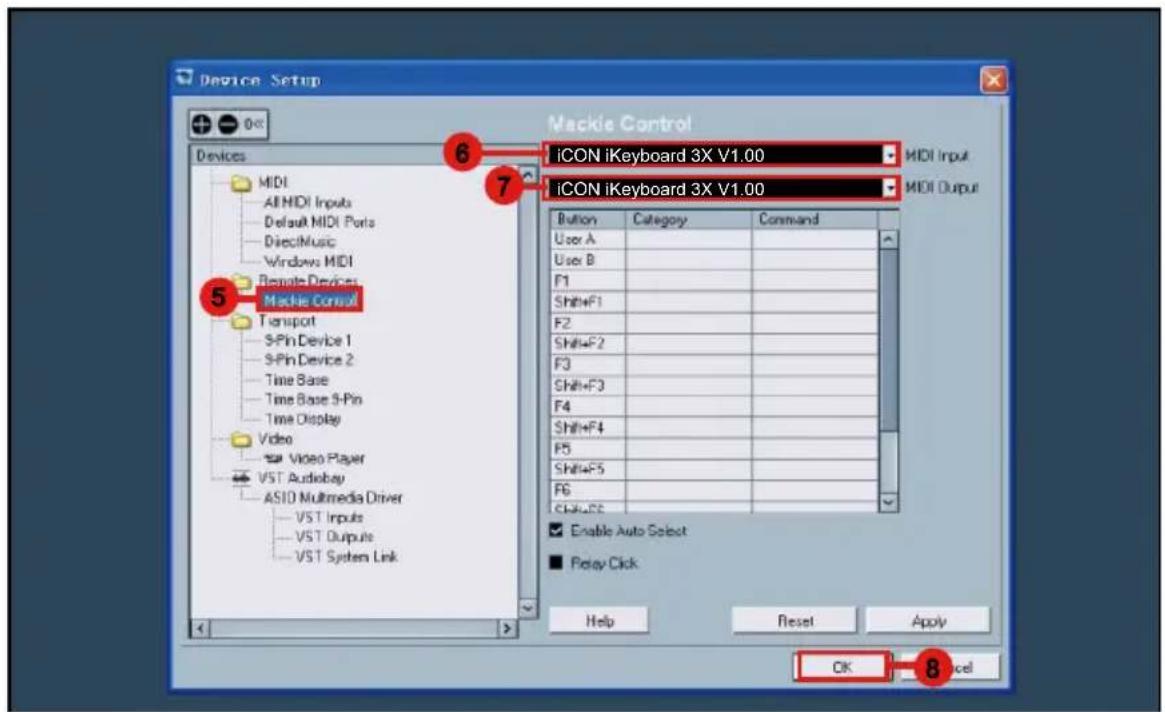

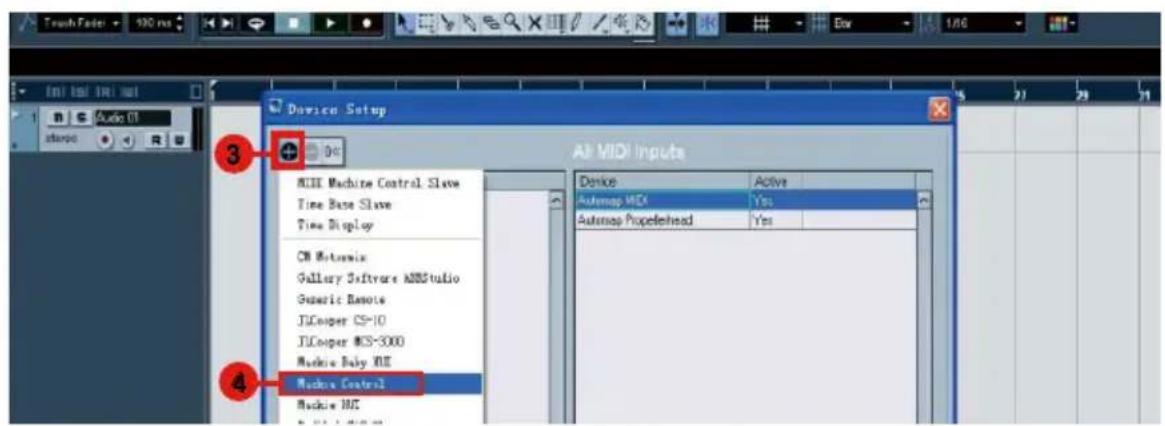

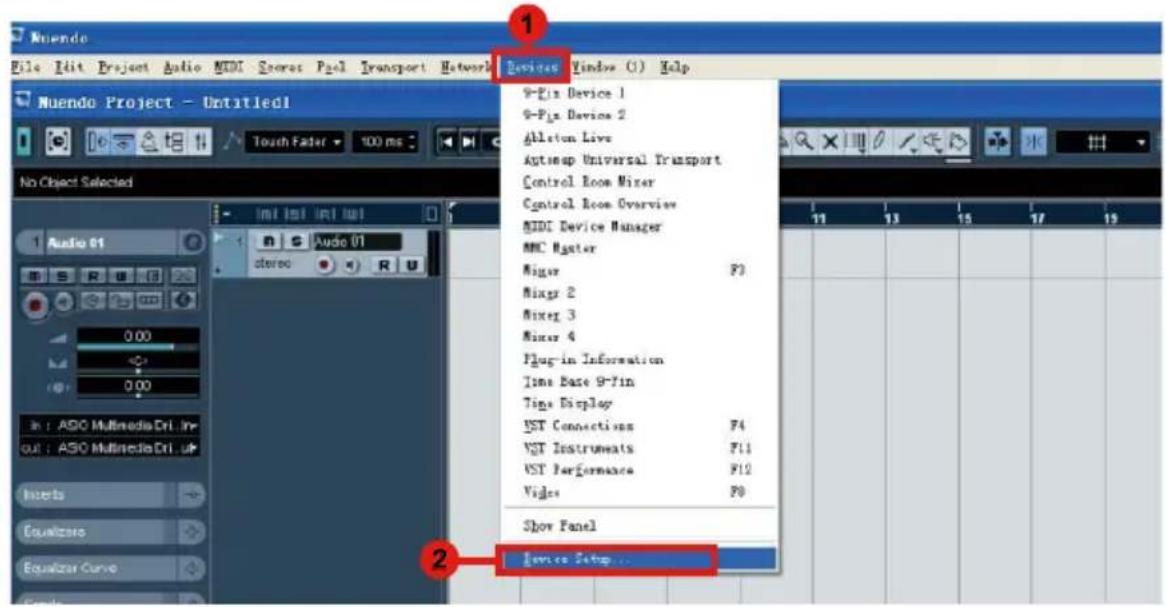

Nuendo

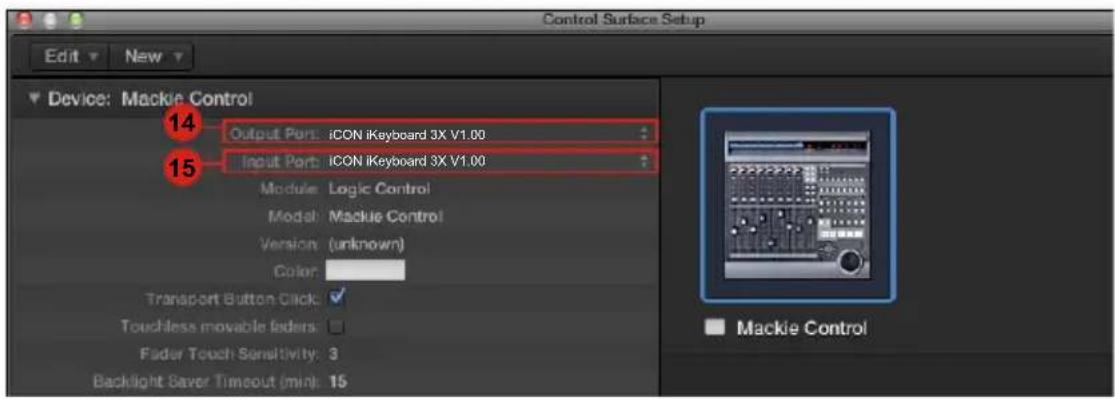

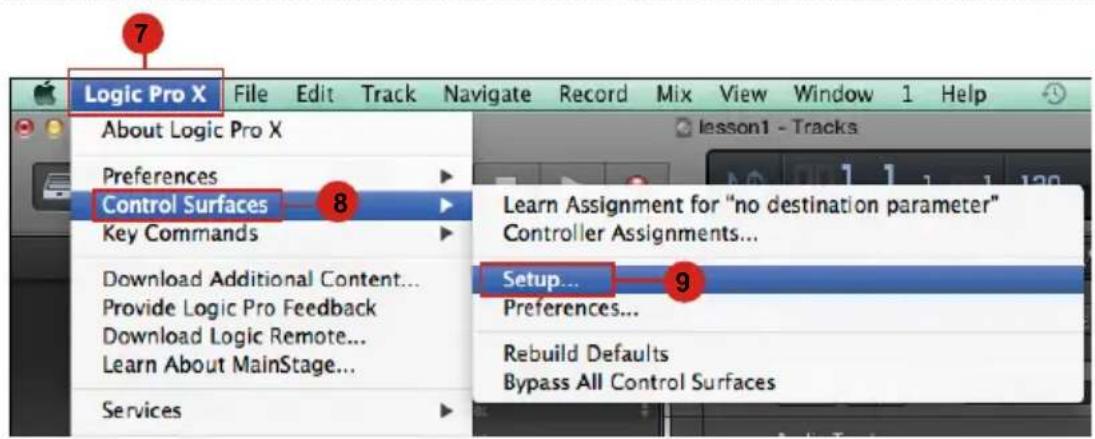

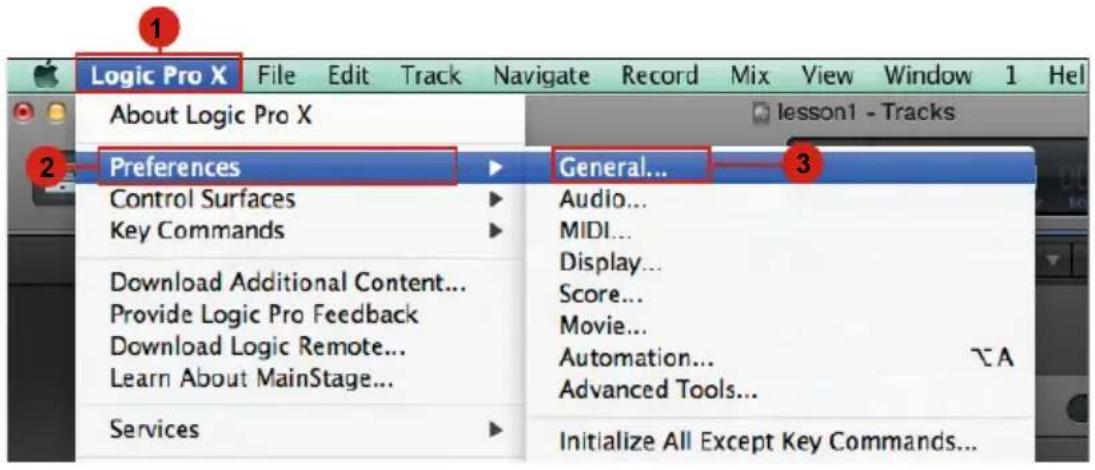

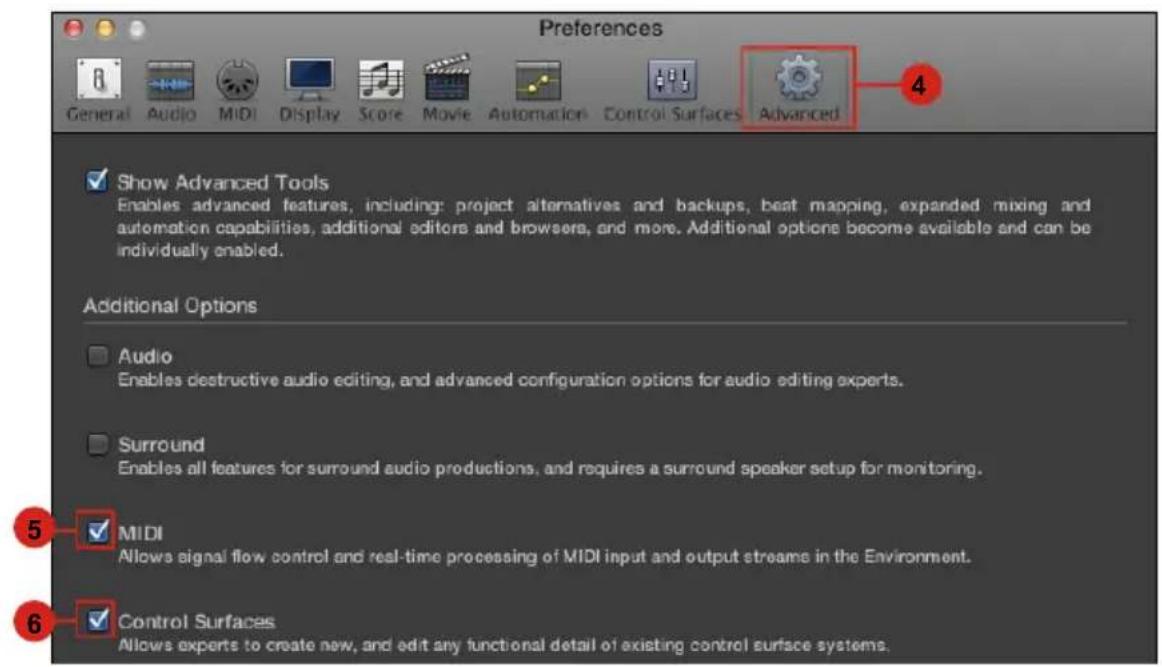

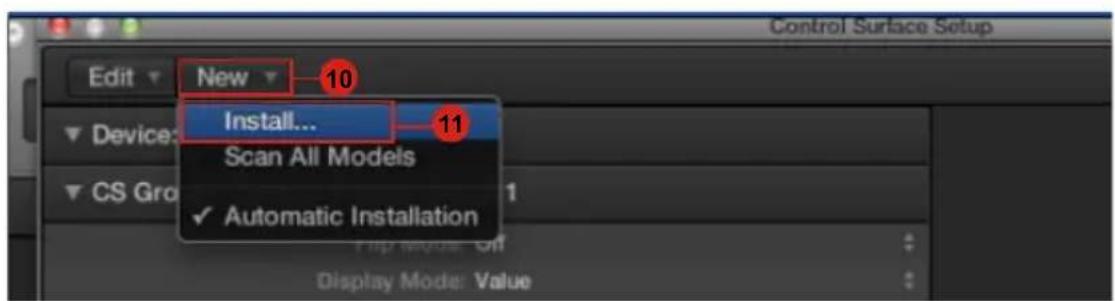

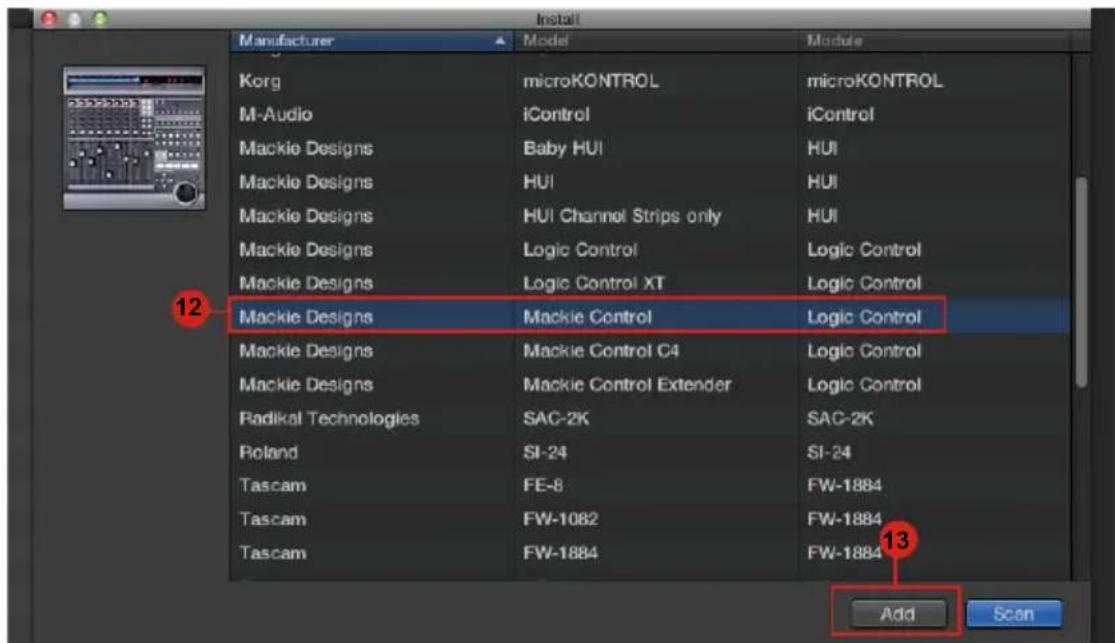

Logic Pro

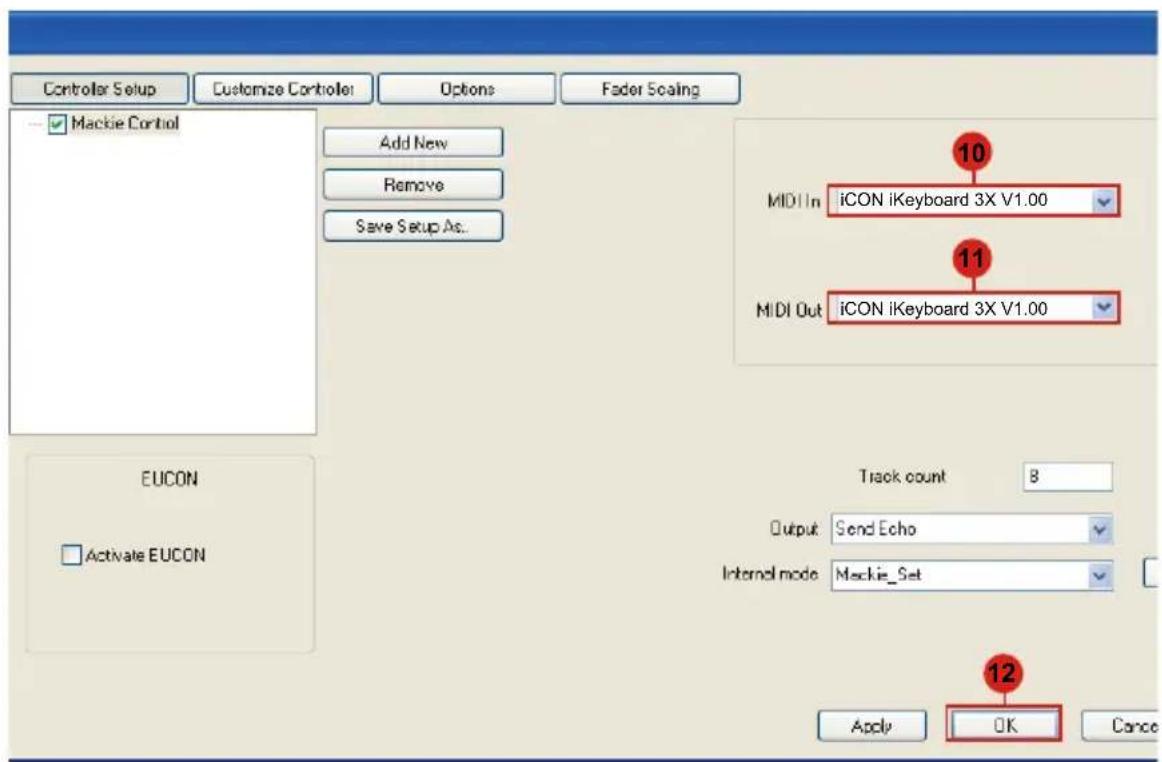

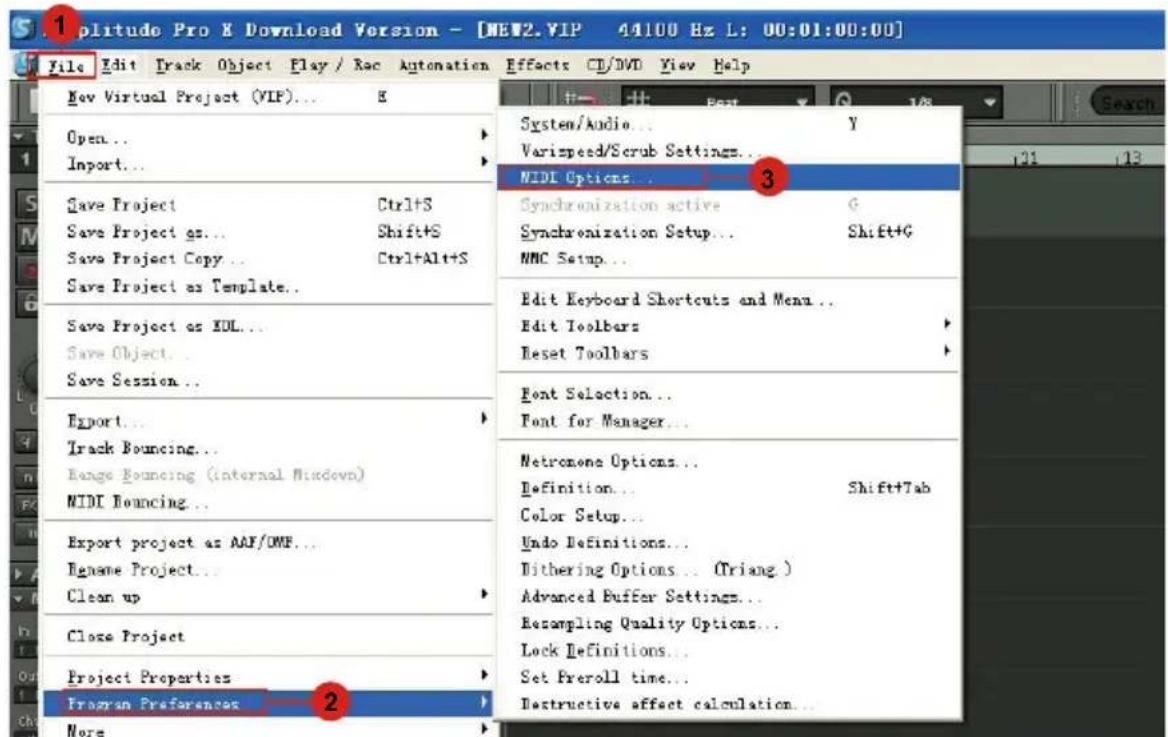

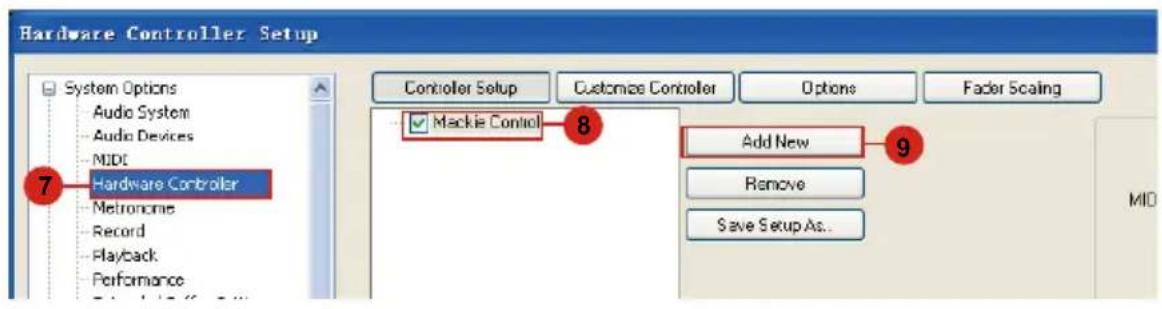

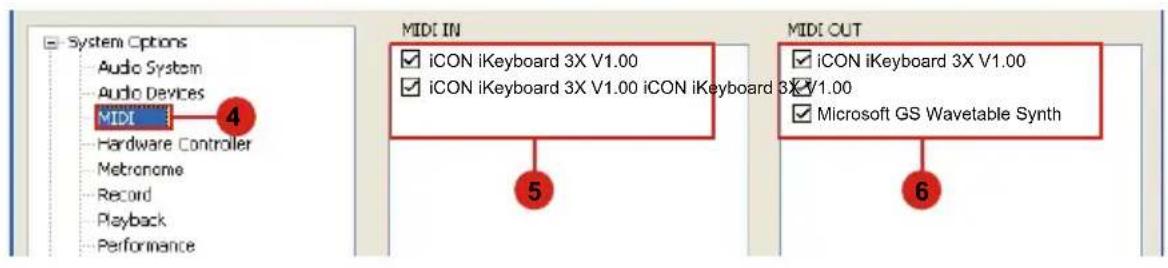

Samplitude

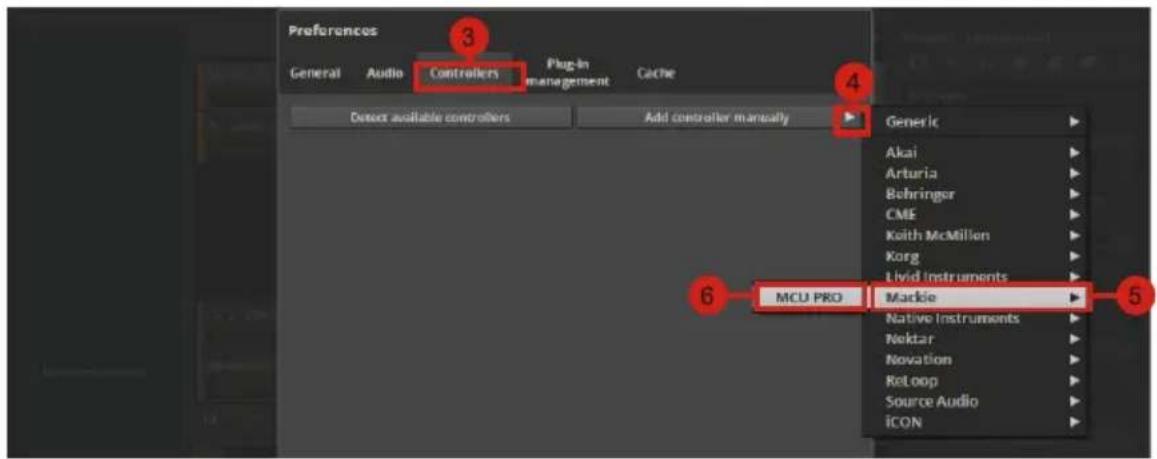

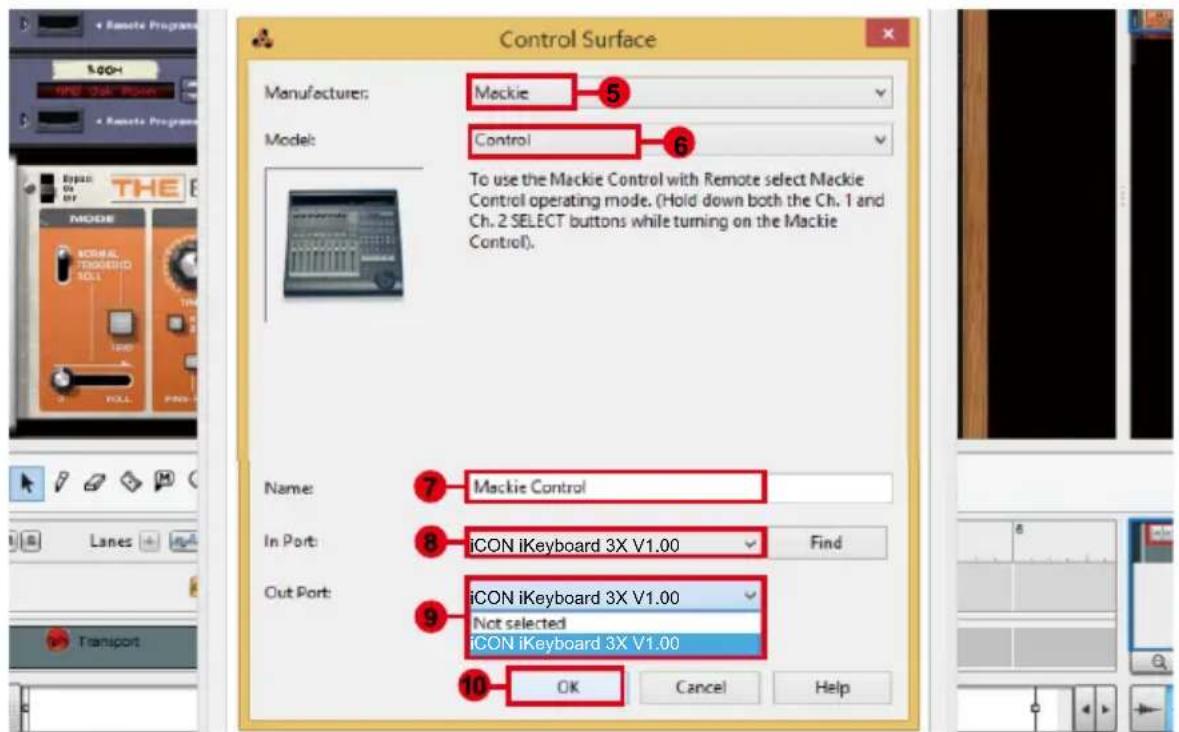

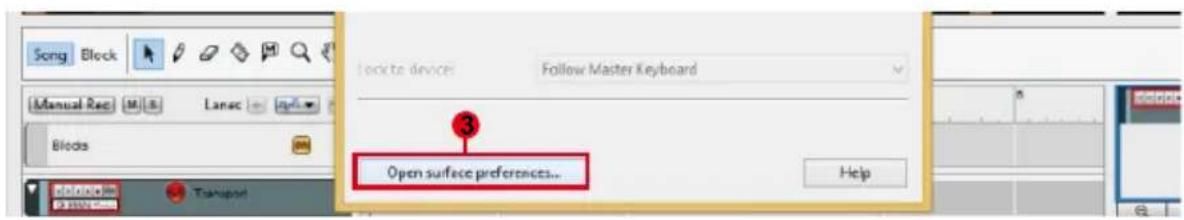

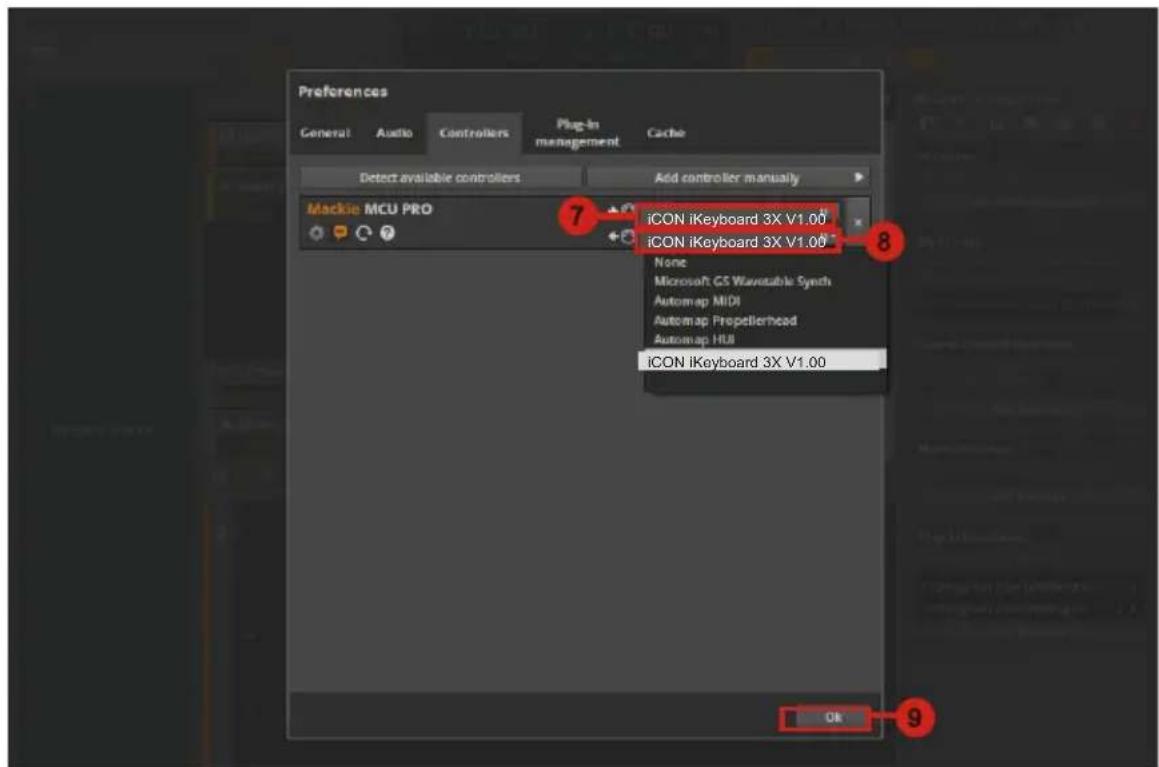

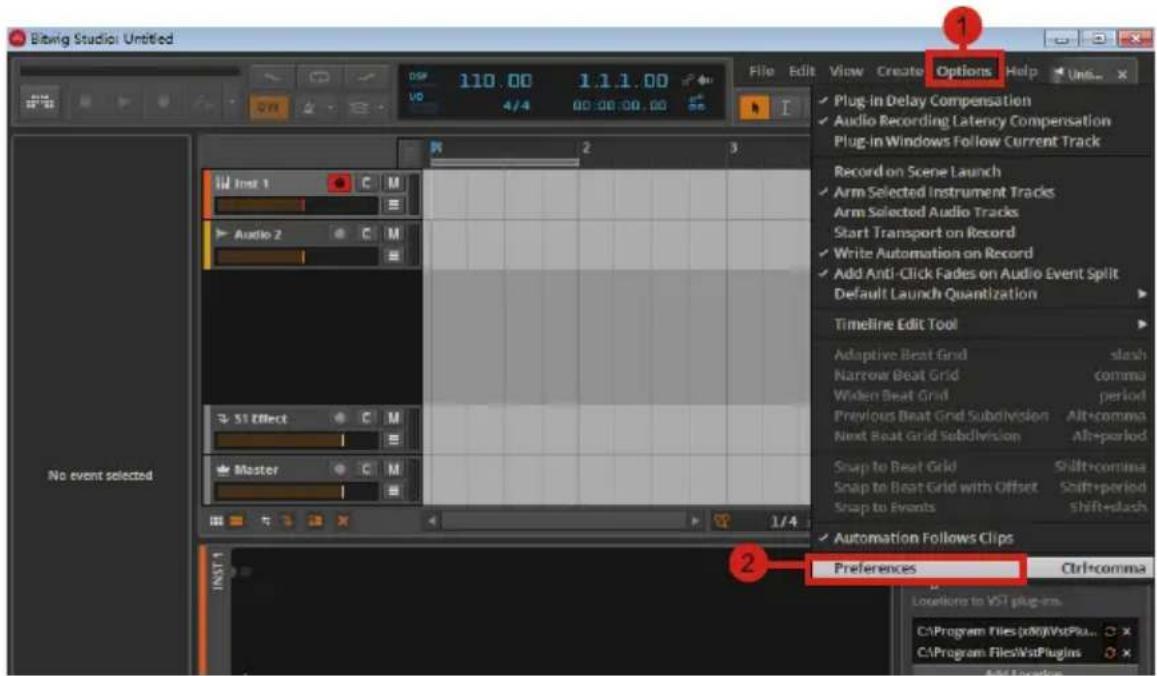

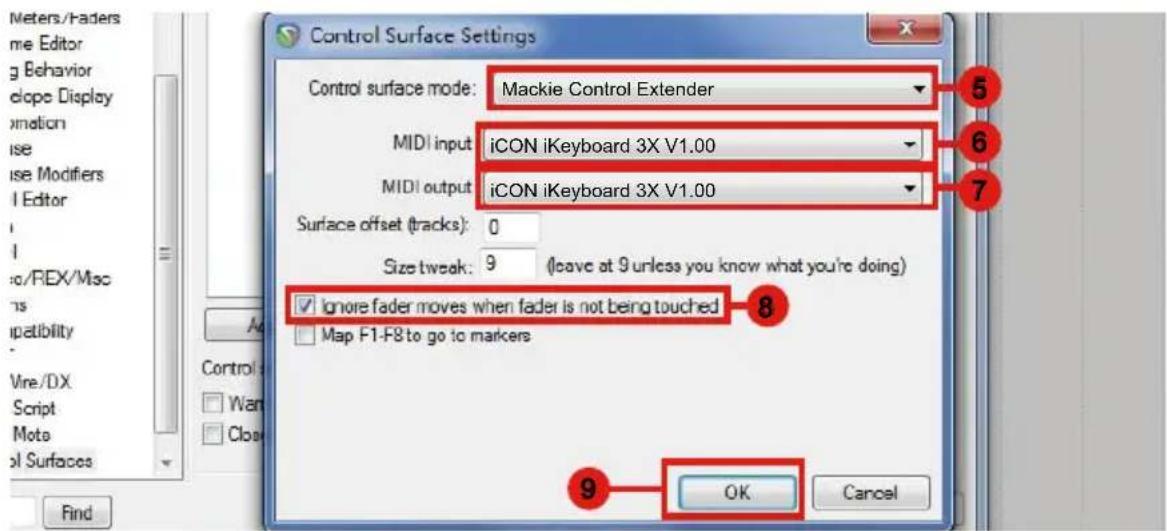

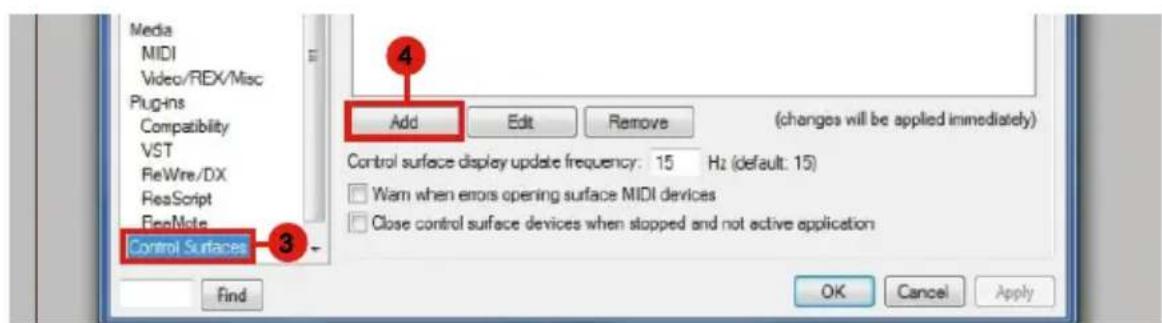

Bitwig

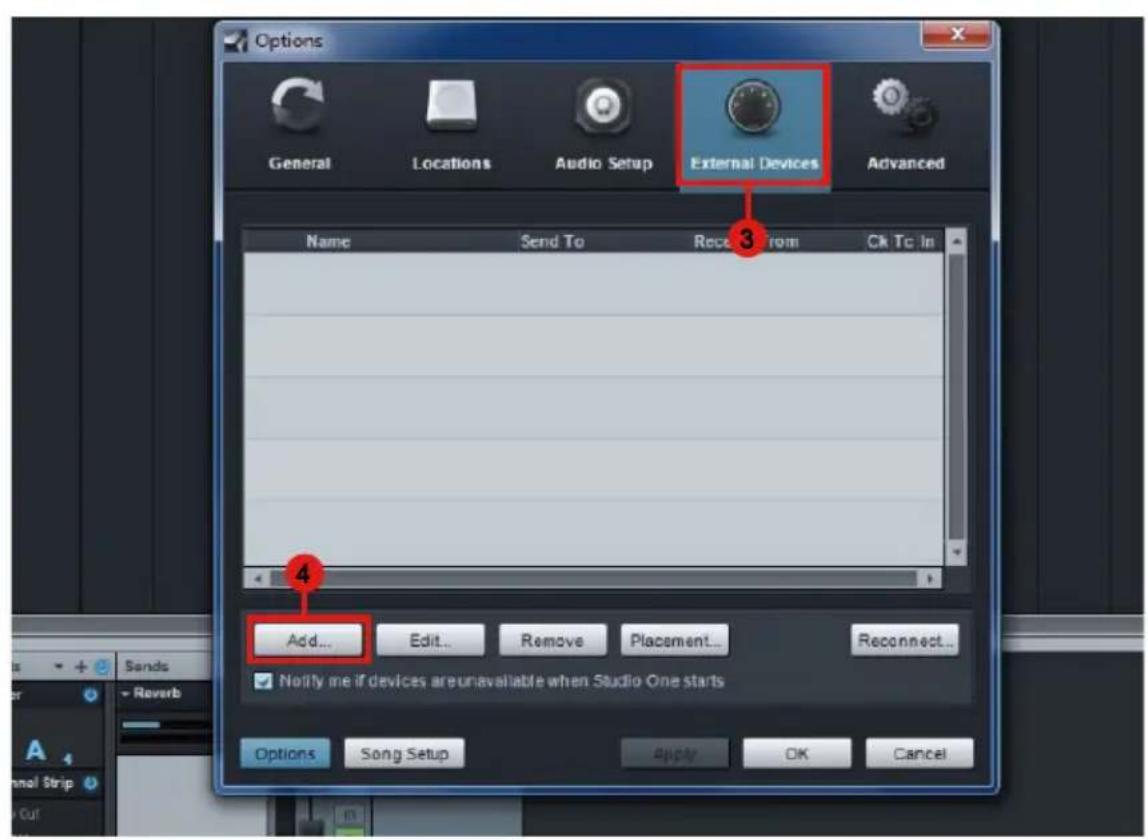

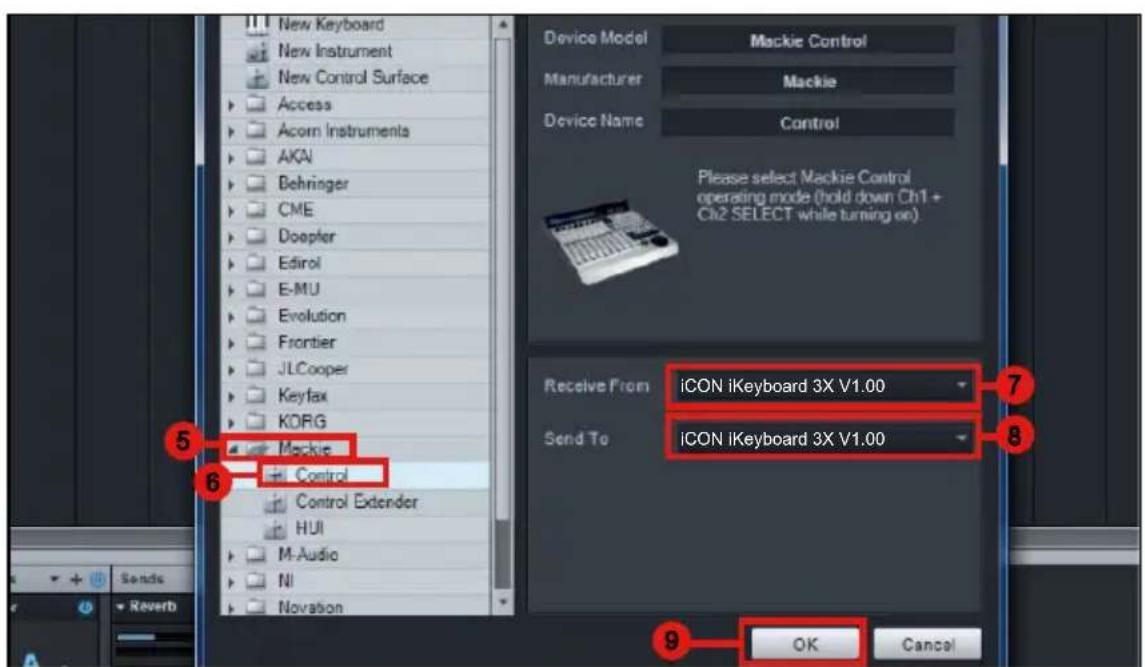

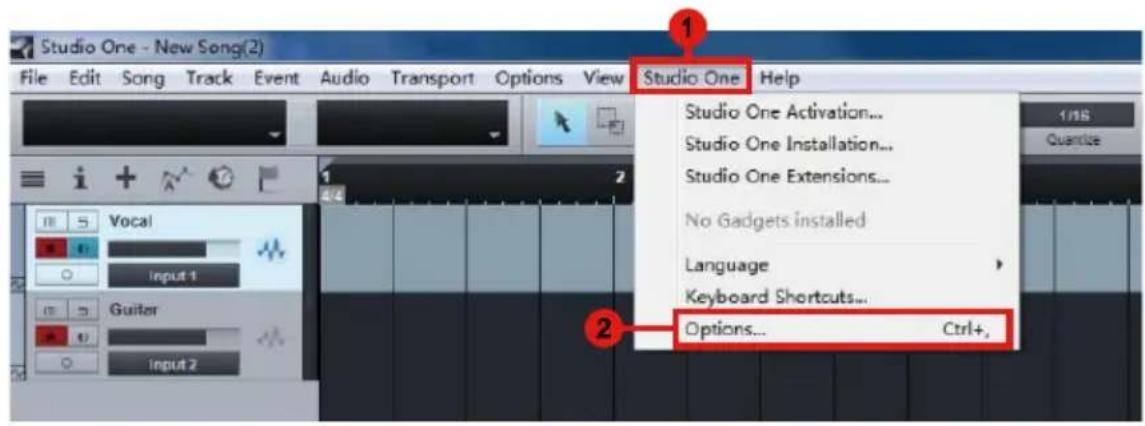

Studio One

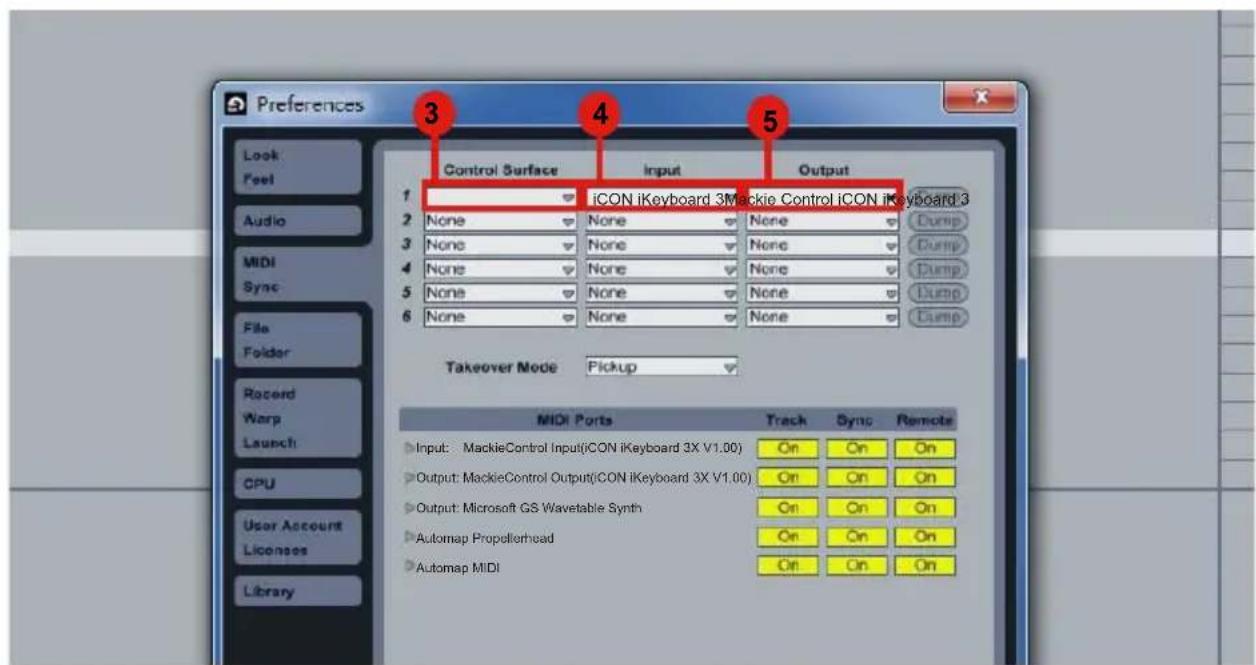

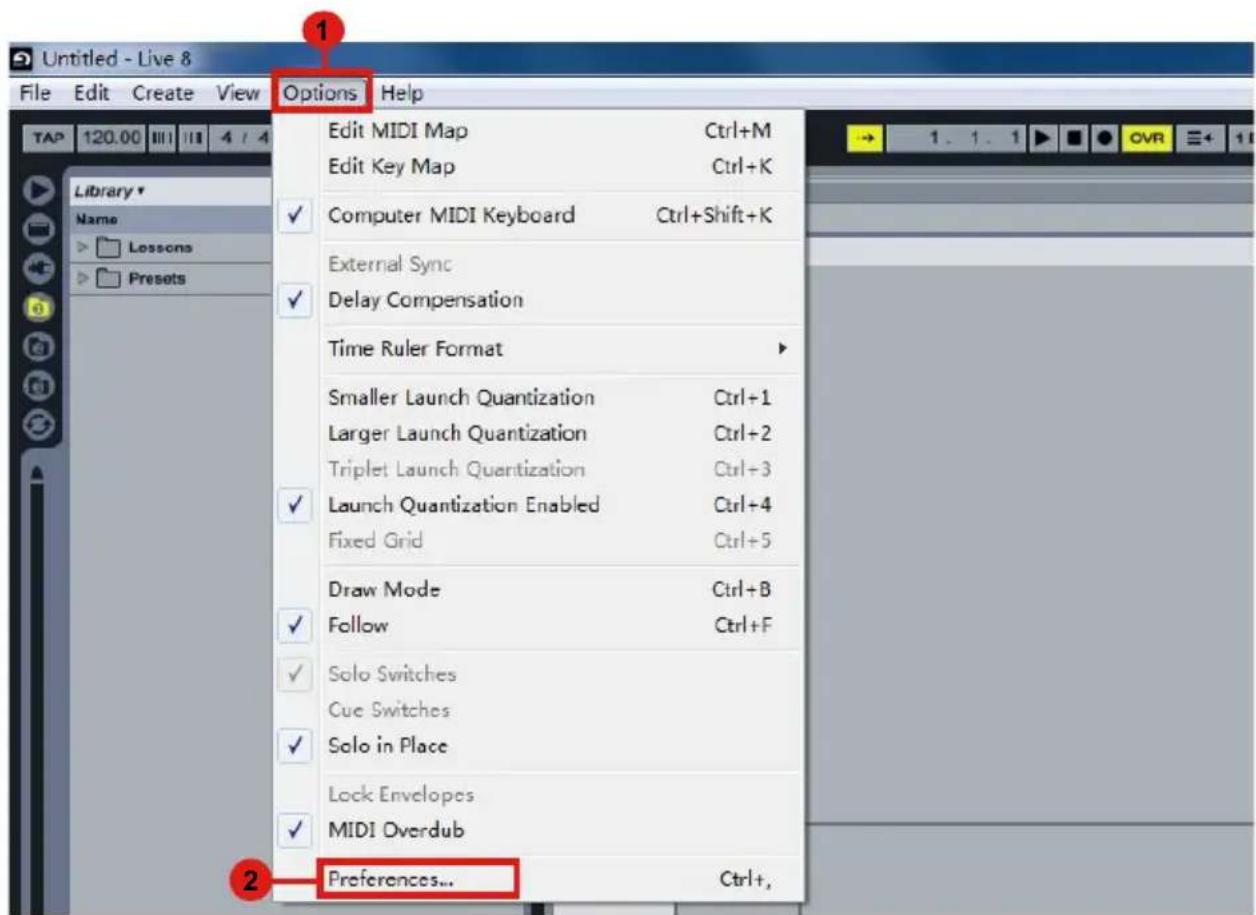

Ableton Live

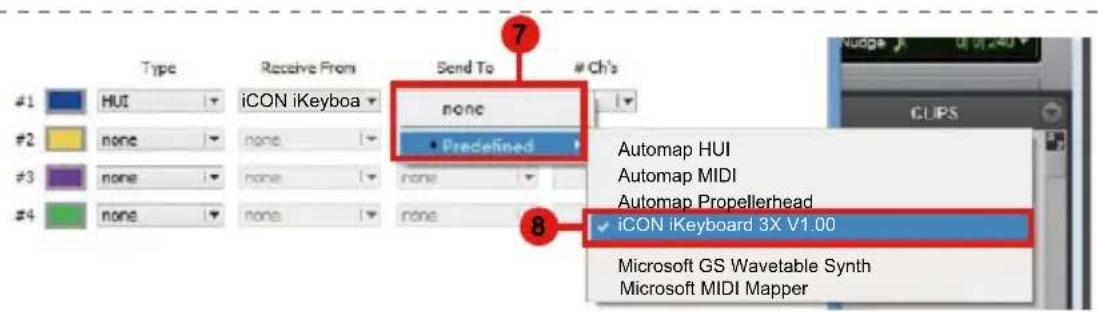

Pro Tools

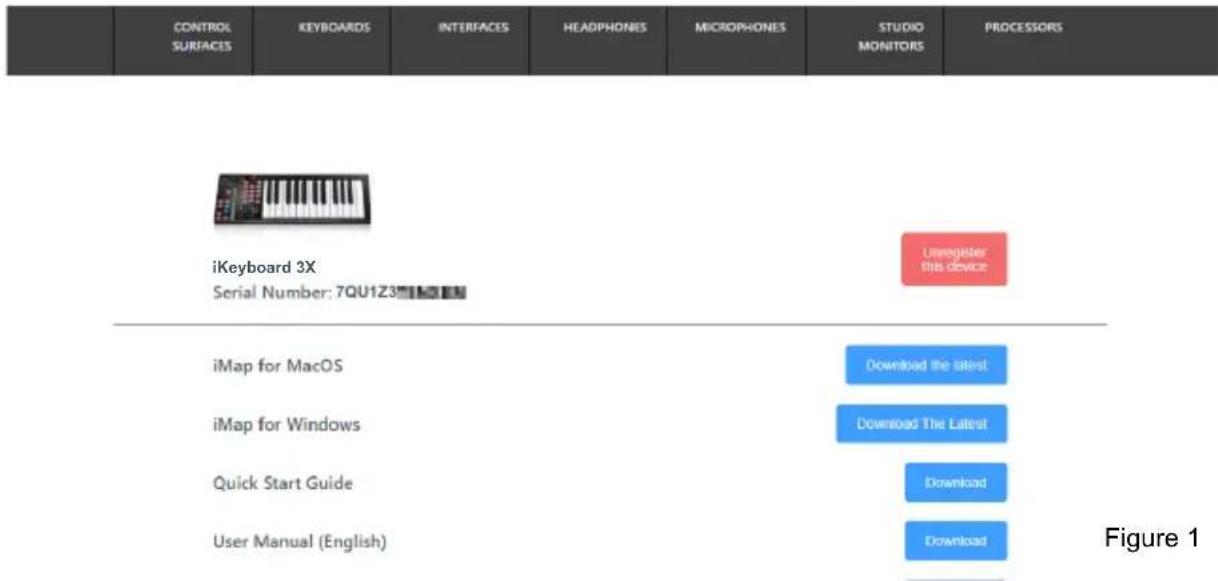

Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www. iconproaudio.com

Après avoir télécharge le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

Figure 1

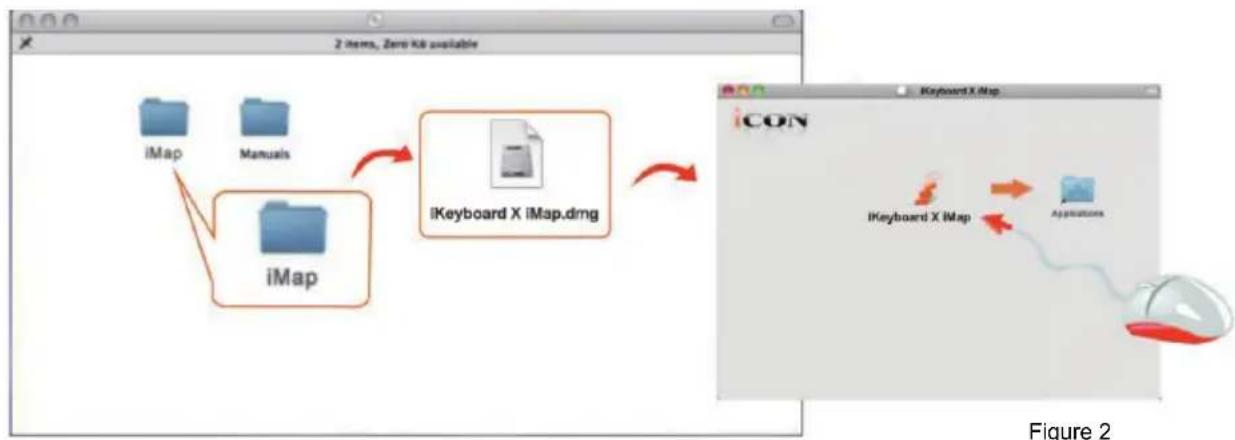

1. Installation du logiciel iMapTM pour Mac SE X

Veuillez you conformer aux procedures etape par etape, ci-dessous, pour installer le logiciel imapTM sur Mac ES X.

Figure 2

Astuces: En faisant « glisser et déplacer » l'icone “iKeyboard X iMap” dans le repertoire "Applications", il est possible de créé un raccourci “iMap” sur le bureau du Mac.

Installation d'iMap™ sur Windows

Veuillez you conformer aux procedres etape par etape pour installer your logiciel iMapTM

(1) Allumer le PC
② Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.ironproaudio.com

Après avoir télécharge le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

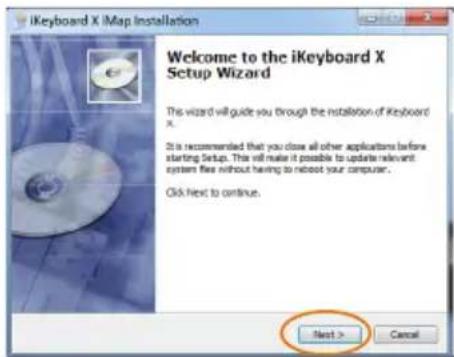

(3) L'assistant d'installation apparait

L'assistant d'installation apparait, cliquer sur « Next »

Figure 3

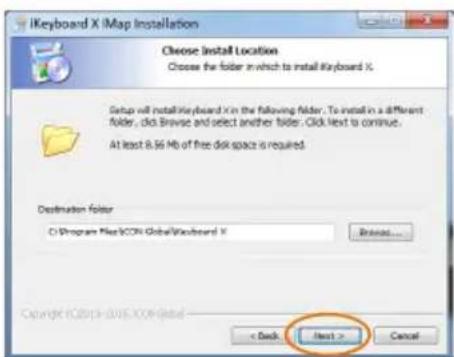

④ Choiser l'emplacement d'installation

Choisir votre emplacement d'installation d'iMap™ préfééré ou utiliser l'emplacement par défaut et cliquer sur « Next »

Figure 4

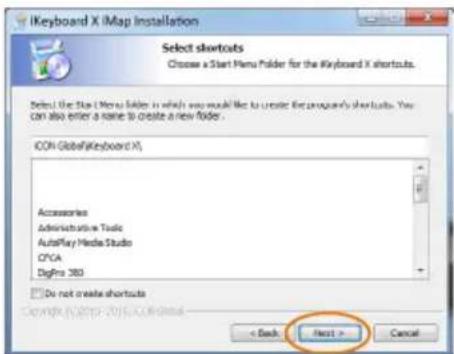

(5) Choisir un raccourci

Choisir le dossier de menu de démarrage dans lequel vous voudriez créé le raccourci pour l'iMap™. Cliquer ensuite sur « next »

Figure 5

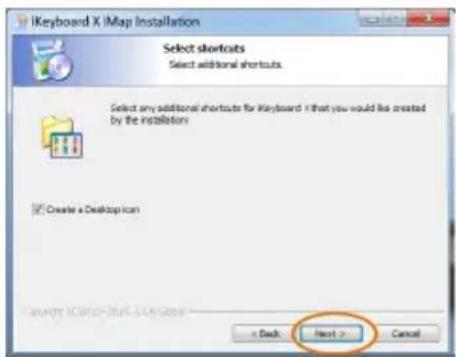

⑥ Créer un raccourci sur votre bureau

Veuillez découvert la boîte si vous ne pouze pasmettre d'icone de raccourci de l'iMap™ sur votrebureau sinon,clinquer sur « Next »

Figure 6

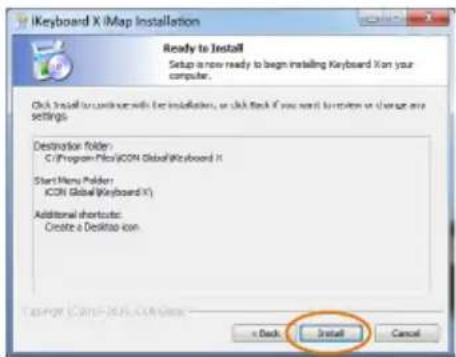

⑦ iMap™ commence à s'installer

iMap a commencé à s'insteller, patiently jusqu'à la fin de l'installation. Cliquer ensuite sur « Finish »

Figure 7

⑧ Installation terminée

Cliqueur «Finish» pour terminer l'installation du logiciel iMapTM.

Figure 8

Attribuer des fonctions MIDI grâce à l'iMap™

Voues pouvez utiliser IiMap pour assigner facilement les fonctions MIDI de votre iKeyboard X.

Remarque: Si vous liKeyboard X n'est pas raccordé à votre PC/Mac, un message “There are no MIDI input devices” (aucun péripérique MIDI raccordé en entrée) apparaitra. Veuillez raccorder l'Keyboard X à votre PC/mac à l'aide du cable USB fourni.

Figure 9

Panneau du logiciel iKeyboard X iMap™

iMap d'Keyboard X est divisé en trois sections principales décrites cédssous:

Section 1

1.0 Attribution des éléments du clavier

Ces éléments comprehennent les touches, courbe de vitesse, pavé tactile de modulation/ pitch bend, pédales Sourdine & Expression, touches Transposition d'octave. Ces éléments sont attribués par les trois fenêtres déroulantes d'en haut. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les deux menus déroulants (Canal MIDI & CC).

1.1 Canal MIDI

Attribuer les canaux MIDI de 0 à 16

1.2 Valeur CC

Attribuer les valeurs CC MIDI de 0 à 127.

1.3 Vel. Curve

Sélectionne la courbe de velocité disponible pour le chassin du clavier. Reporte z-vous à P.48 pour les différents figuremes de courbe de velocité.

1.4 Pédale de soutien

Il est possible d'inverser la polarité du connecteur de pédale des soutien. Veuillez vous référer à la p. 32 pour les détails.

Section 2

2.0 Attribution des éléments de commande de surface

Ces éléments comprehennent toutes les touches, le bouton et le pavé tactile. Ces éléments sont attribués par les quatre menus déroulants d'en bas.

Remarque: iKeyboard X dispose de protocoles et Mackie Control &HUI intégrés pour diverses DAW, telles que Cubase™, Samplitude™, Ableton Live™, Logic Pro™ et ProTooI™. Si la sélection de la DAW et du protocole de contrôle Mackie(HUI) est effectue correctement, iKeyboard X associe automatiquement les fonctions principales et fonctionne sans problèmes avec cette DAW.

2.1 Control Mode

Mackie Control:	Sélectionnez "Mackie Control" pour utiliser le protocole de communication Mackie control.
HUI:	Sélectionnez "HUI" pour utiliser le protocole de communication HUI.
User Defined:	Vous définissez vos paramètres midi pour tous les éléments de commandes

(Conseil: Vous définissez vos paramétres midi pour tous les éléments de commandes.) (Remarque: pour les modes "Mackie Control / HUI", les réglages ne sont pas modifiables.)

2.2 Mode défini par l'utilisateur (utilisateur experimenté)

Pour attribuer votre propre mappage MIDI, sélectionnez le mode « User Defined » dans le menu déroulant. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différents par les trois menus déroulants. Le tableau ci-dessous montre les différents types de messages MIDI et leurs paramètres modifiables.

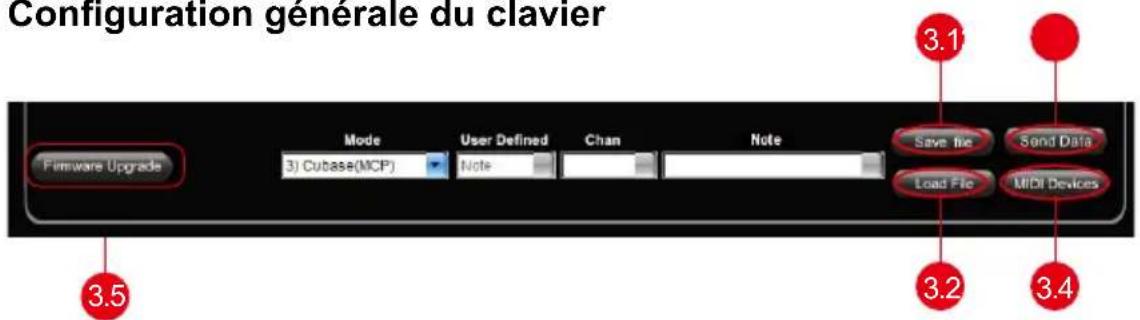

3.0 Configuration générale du clavier

3.1 Bouton "Save file"

Clique sur ce bouton pour enregistrer vos configurations actuelles iKeyboard X. Le fichier est un fichier « .iKeyboard X »

3.2 Bouton "Load file"

Clique sur ce bouton pour charger un fichier de configuration « .iKeyboard X » precedement enregistré pour votre iKeyboard X.

3.3 Bouton "Send Data"

Clique sur ce bouton pour charger les configurations du logiciel iMap™ sur votre iKeyboard X au moyen d'une connexion USB.

(Remarque: Voitre iKeyboard X doit etre raccorde a suaure PC/Mac sinon, le chargement ne se fera pas.)

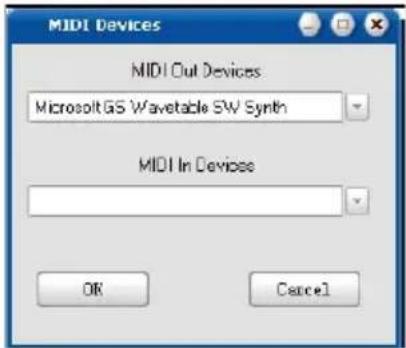

Clique sur ce bouton, une fenêtre de selection de péripériques MIDI apparaitra comme indiqué sur le Figure 10 Choisir "ICON iKeyboard X" pour les péripériques MIDI Out.

Figure 10

3.5 Bouton "Mise à niveau du micrologiciel"

Cliquez sur ce bouton pour acceder à la fenêtre de mise à niveau du micrologiciel d'iKyeboard. Reportez-vous à la p.29 pour la procédure de mise à niveau du micrologiciel.

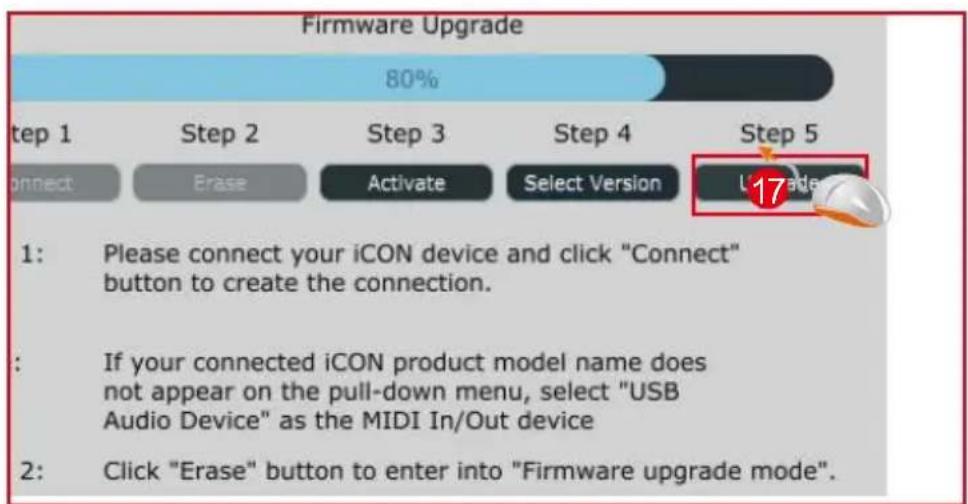

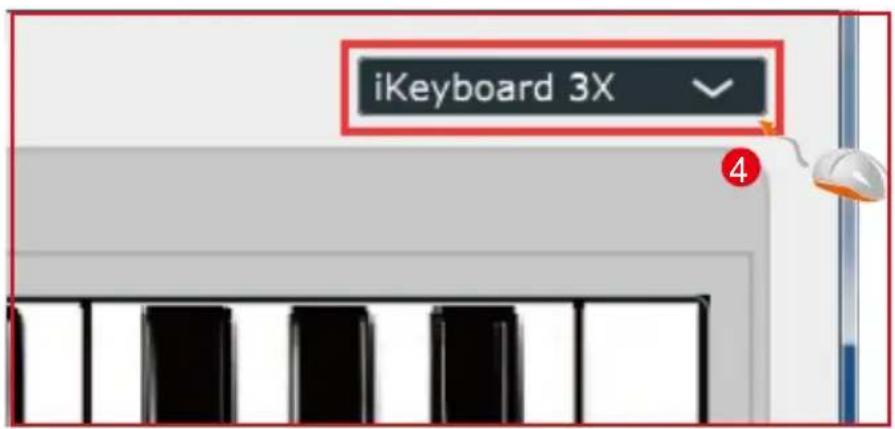

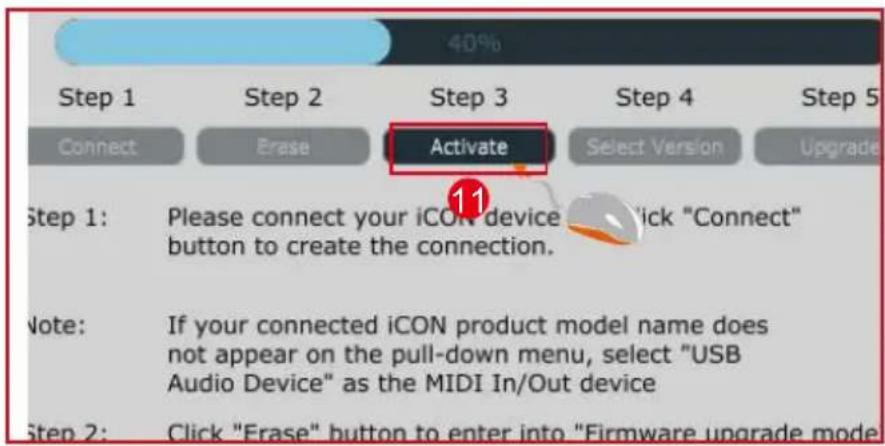

Mise à jour du firmware

Procedure de téléchargement du microprogramme d'iKeyboard X

Restaurer les paramètres par défaut

Pour restaurer les paramètres par défaut de votre iKeyboard X, il suffit d'importer le fichier "Factory Default" dans votre iKeyboard X à l'aide du logiciel iMap.

Il existe deux principaux types de pédales de soutien sur le marché; ces pédales ont une polarité inverse et auront donc exactement la réaction inverse. Vous pouvez régler la polarité du connecteur de pédale de soutien de votre iKeyboard X grâce à l'iMap fourni (V1.03 ou supérieure). Veuillez suivre les directives ci-dessous pour régler la polarité.

1.Relancez iMap et cliquez sur le bouton « Periphériques MIDI » pour selectionner iKeyboard X ou Periphérique audio USB dans le menu contextuel.
2.Cliquez sur le logo de « Pédale de soutien » et sur « Inverser » dans le menu déroulant de gauche.
3.Cliquez sur le bouton « Envoyer les données » pour téléverser les réglages de votre iKeyboard X.

4.Fermez le logiciel iMap.

Courbes de velocité

Curve 1

Curve 2

Curve 3

Curve 4

Curve 5

Curve 6

Curve 7

Annexe A

Mackie Control mode function table

(Nuendo/Cubase/Logic/Bitwig/Raphael/Samplitude/Raphael/Studio One/Live)

Alimentation 7V/1A DC
Consommation électrique 100mA or less

Poids:

iKeyboard 3X 2.4kg 5.3(lb)
iKeyboard 4X 3.2kg 7.06(lb)
iKeyboard 5X 4kg 8.82(lb)
iKeyboard 6X 4.8kg 10.58(lb)
iKeyboard 8X 6.61kg 14.57(lb)

Dimensions:

iKeyboard 3X 530(L)x189(W)x74(H)mm
	21"(L)x7.44"(W)x2.91"(H)
iKeyboard 4X 695(L)x189(W)x74(H)mm
	27.4"(L)x7.44"(W)x2.91"(H)
iKeyboard 5X 860(L)x189(W)x74(H)mm
	33.9"(L)x7.44"(W)x2.91"(H)
iKeyboard 6X 1025(L)x189(W)x74(H)mm
	40.4"(L)x7.44"(W)x2.91"(H)
iKeyboard 8X 1403(L)x189(W)x74(H)mm
	55.24"(L)x7.44"(W)x2.91"(H)

Entretien et réparations

Si vous nevez faire réparer votre "iKeyboard X", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.ionproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargesements tels que.

1. FAQ
2. Téléchargesments
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aideès que possible.

Allez à http://support iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre equipe d'assistance vous aide à résoudre le problème que vous avez avec votre apparéil ICON ProAudio.

Pour envoyer des produits defectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballe l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien cédssous pour connaître nos centres de services et les points de service de distribution:

Si vous etes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous etes a Europe

Envoyer le produit à :

Sound Service

GmbH-European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous etes a North America

Envoyer le produit à :

North America
