FOIRE AUX QUESTIONS - iKeyboard 3S icon

Comment connecter l'icon iKeyboard 3S à mon ordinateur ?

Pour connecter l'icon iKeyboard 3S à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le clavier et l'autre dans un port USB disponible de votre ordinateur.

Le clavier ne s'allume pas, que faire ?

Vérifiez que le clavier est bien connecté à l'alimentation. Si le problème persiste, essayez de le brancher sur un autre port USB ou sur un autre ordinateur pour déterminer si le problème vient du clavier ou de l'ordinateur.

Comment régler la luminosité des touches ?

Utilisez les touches de fonction sur le clavier pour ajuster la luminosité. Cherchez l'icône de lumière sur les touches F1 à F12, et maintenez la touche 'Fn' enfoncée tout en appuyant sur la touche correspondante.

Comment réinitialiser l'icon iKeyboard 3S ?

Pour réinitialiser le clavier, débranchez-le puis maintenez la touche 'Esc' enfoncée tout en le reconnectant à l'ordinateur. Relâchez la touche 'Esc' après quelques secondes.

Le clavier ne répond pas, que faire ?

Vérifiez les connexions et assurez-vous que le clavier est bien alimenté. Si le problème persiste, essayez de redémarrer votre ordinateur ou de mettre à jour les pilotes du clavier.

Comment activer le mode silencieux sur l'icon iKeyboard 3S ?

Pour activer le mode silencieux, appuyez sur la touche dédiée avec le symbole de silence ou de haut-parleur, généralement située en haut du clavier. Assurez-vous que le mode est activé en vérifiant l'indicateur lumineux.

Les touches ne fonctionnent pas correctement, que faire ?

Assurez-vous que le clavier est propre et que rien ne bloque les touches. Si le problème persiste, essayez de redémarrer votre ordinateur ou de tester le clavier sur un autre appareil.

Où trouver le manuel d'utilisation de l'icon iKeyboard 3S ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel du fabricant ou se trouve dans l'emballage du produit. Vous pouvez également contacter le support client pour obtenir une copie.

MODE D'EMPLOI iKeyboard 3S icon

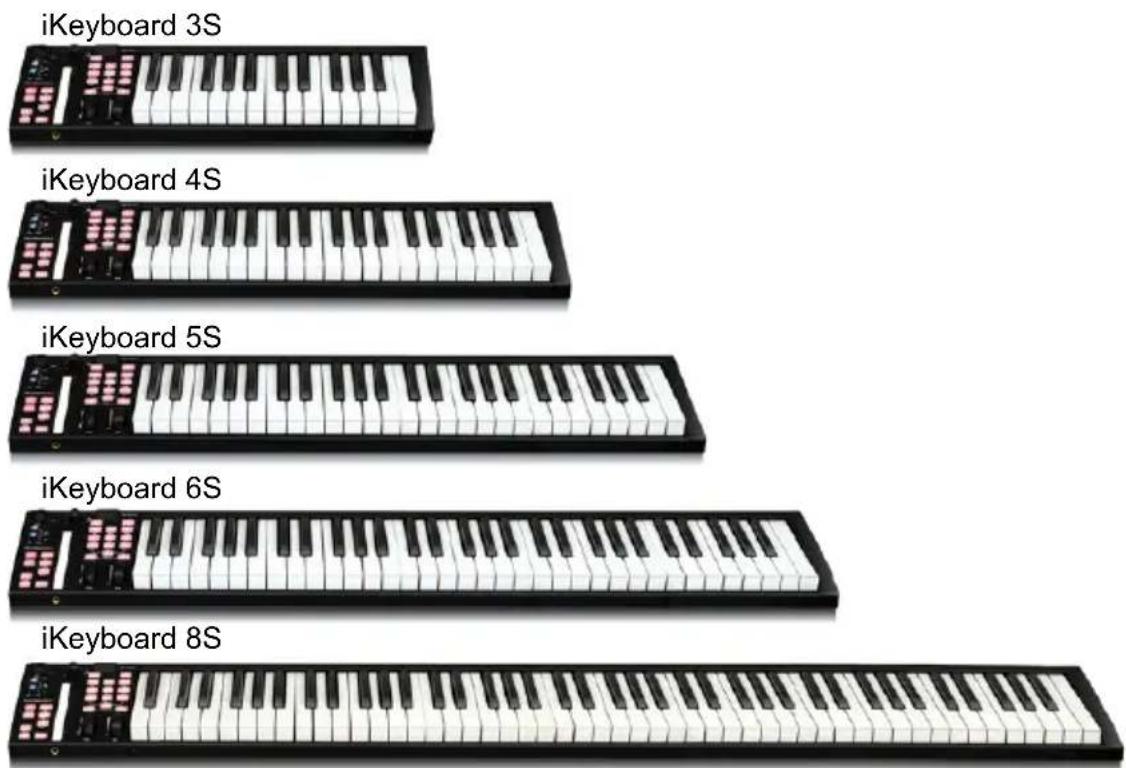

Clavier de commande MIDI USB de 25/37/49/61/88 touches de style piano sensibles à la vélocité avec interface audio 24 bits/192 kHz intégrée

iKeyboard 3S iKeyboard 4S iKeyboard 5S iKeyboard 6S iKeyboard 8S

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER-SERVIDEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED PERSONNEL ATTENTION: POUR EVITER LES RISQUES DE CHOC ELECTRIQUE: NE PAS ENLEVER LE COUVERGLE. AUCUN ENTRETIEN DE PIECES INTERIEURES PAR L'USAGER.CONFIER L'ENTERETIEN AU PERSONNEL QUALIFIE. AVIS: POUR EVITER LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N EXPOSEZ PAS CET ARTICLE A LA PLUIE OU A L'HUMIDITE The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage within the product's enclosure, that may be of sufficient magnitude to electric shock to persons. Le symbol clair avec point de fl che l intrieur d'un triangle quilat rai est utilis pour alerter l'utilisateur de la pr sence l int rieur du coffret de vottage dangereux non isol d ampleur suff exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (serviving) instructions in the literature accompanying the appliance. Le point d exclamation l int rieur d'un triangle quilat rai est employ pour alerter les utilisateurs de la présence d instructions importantes pour le fonctionnement et l entretien (service) dans le livret d instruction accompagnant l appari l.

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Introductions....4

Contenu de l'emballage....4

Caractéristiques....5

Disposition du panneau supérieur....7

Disposition du panneau arrière....10

Commencer....11

Installation du pilote pour Mac....11

Installation du pilote pour Windows....11

Raccorder votre iKeyboard S 13

Faire le réglage audio de votre interface d'enregistrement audio iKeyboard S. 13

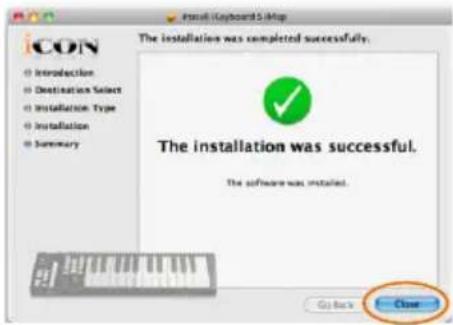

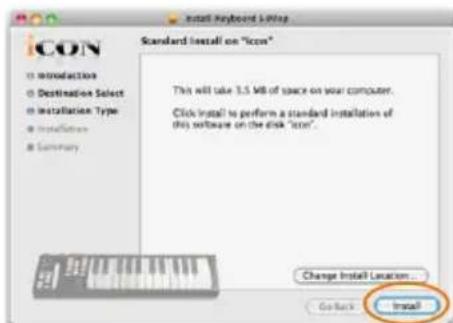

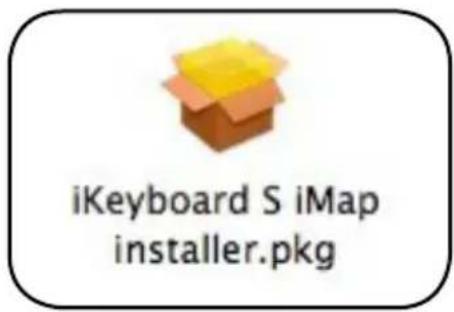

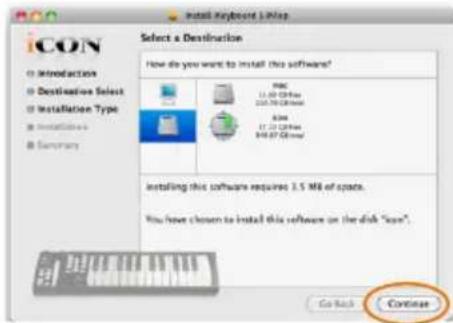

Installation du logiciel iMap ^TM pour Mac SE X....17

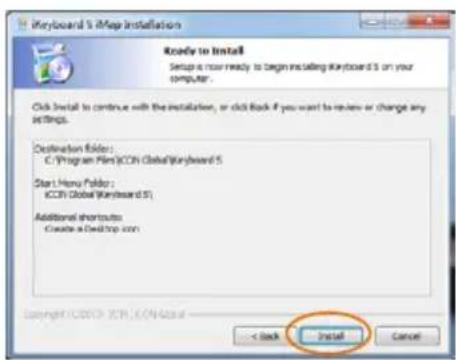

Installation d' iMap ^TM sur Windows....19

Cubase (ICON·DRIVER)....21

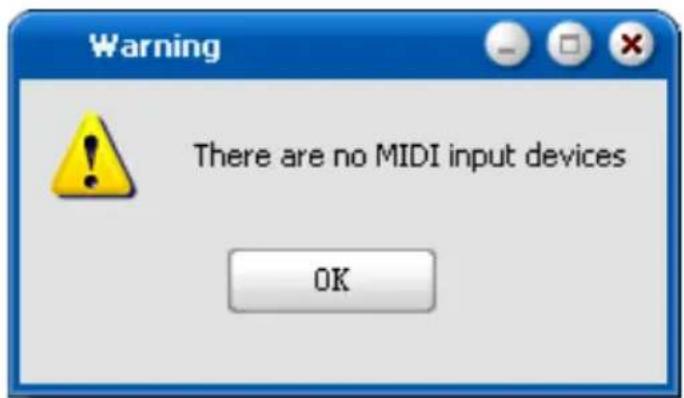

Attribuer des fonctions MIDI grâce à l'iMap™ 37

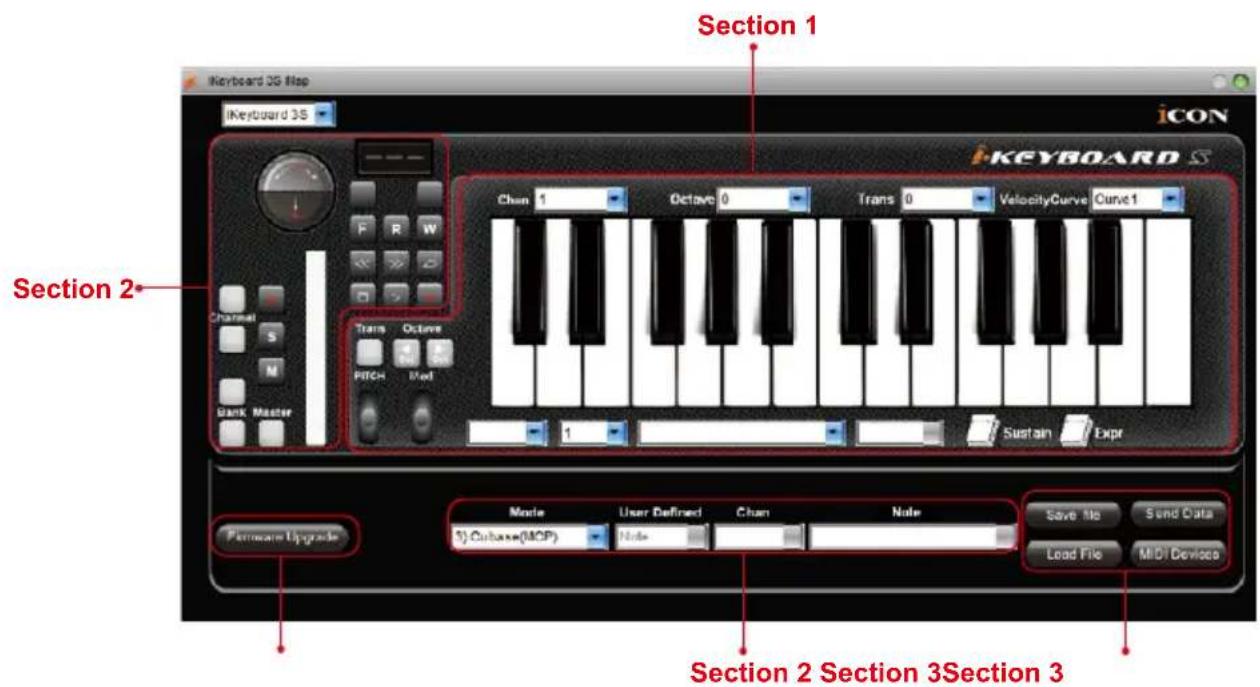

Panneau du logiciel iKeyboard S iMap™ 37

Mise à niveau du micrologiciel....41

Restaurer les paramètres par défaut....43

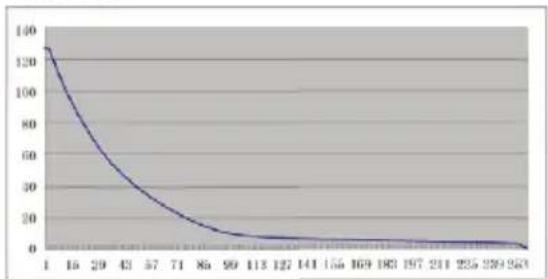

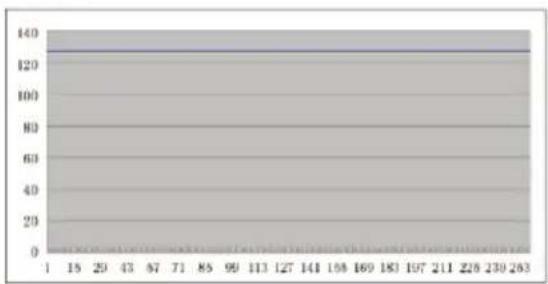

Courbes de vélocité....43

Annexe A 44

Configuration matérielle minimale requise ....46

Spécifications 47

Entretien et réparations ....49

Introductions

Nous vous remercions pour l'achat du contrôleur par connexion USB MIDI, - iKeyboard S, d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du iKeyboard S mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Vous trouverez également une carte de garantie ; n'oubliez pas de la remplir et de l'envoyer afin de pouvoir être aidé en ligne sur le lien : www.iconproaudio.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d'autres produits ICON. Comme pour la plupart des appareils électroniques, nous vous conseillons de conserver l'emballage original. Dans le cas très improbable ou vous deviez renvoyer ce produit, nous réclamerions l'emballage original (ou un équivalement raisonable).

Grâce à des soins appropriés et à une circulation d'air correcte, votre iKeyboard S fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Veuillez écrire ici votre numéro de série pour future référence.

Empty rectangular frame with no text, symbols, or content inside

Acheté à :

Empty rectangular frame with no text, symbols, or content inside

Date de l'achat :

Contenu de l'emballage

• iKeyboard 3S / iKeyboard 4S / iKeyboard 5S / iKeyboard 6S / iKeyboard 8S
• Clavier MIDI USB à 25/37/49/61/88 touches de sensibilité égale à celle d'un piano x 1
• CD x 1
  • Application iMap (Mac et Windows)
• Guide d'utilisateur et Guide de démarrage rapide
• Logiciel pour station audio numérique –Samplitude Pro X2 Silver ICON edition
  • 1 x guide de démarrage rapide
• 1 x câble USB 2.0

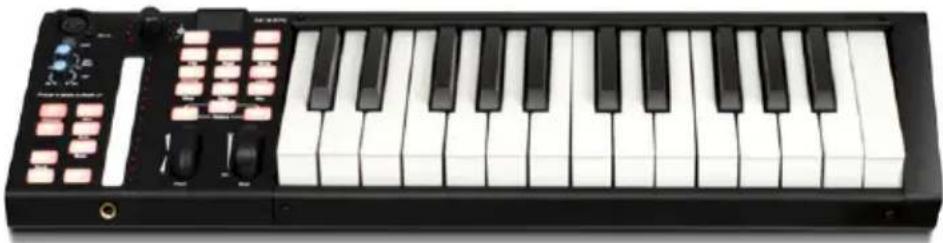

Caractéristiques

- Le puissant contrôleur est équipé du Mackie Control et du protocole HUI facilement configurables.

• 24-Bit 96/192KHz 4-In/4-Out USB Recording Interface

• 1 entrée micro avec contrôle de gain individuel

- 2 entrées analogiques et 2 sorties analogiques sur prise TRS 1/4"

- Fader tactile rétroéclairé à LED réagissant en temps réel avec le clavier.

Synchronisation automatique avec le canal lors de commutation entre canaux.

- Touche encodeur double fonction (Entrer et rotation)

- Affichage à LED de 11 segments entourant les encodeurs pour indiquer la position de rotation.

- Clavier de style piano sensible à la vélocité de frappe

• Molette de modulation et de hauteur

- Écran LED à 3 segments

• 18 touches attribuables rétroéclairées à LED

- Boutons canaux illuminés y compris Rec-enable (activer l'enregistrement), Solo et Mute (muet).

- 6 boutons de transport avec éclairage, y compris Lecture, Stop, Rec, Retour rapide, Avance rapide et Loop

- La touche Transpose combinée avec d'autres touches permet de changer la hauteur tonale.

- Touches pour monter et descendre d'octave

- Sélection de la courbe de vélocité

- Sortie Midi

• 1 sortie casque avec source assignable et contrôle individuel de volume

• Connecteurs TRS pour une pédale d'expression et une pédale de soutien

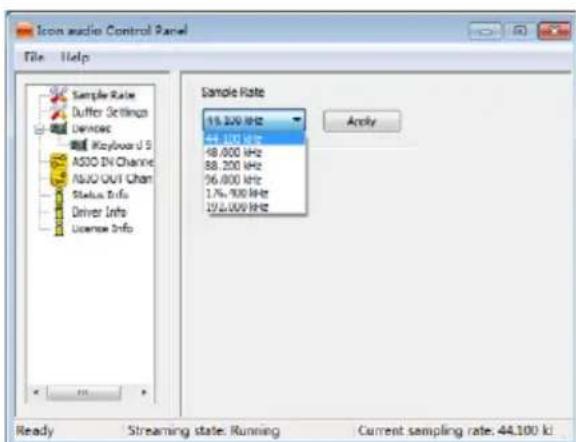

• Routage flexible des canaux via le panneau de commande du logiciel
  • Supporte DirectSound, WDM et ASIO2.0
• Bidirectionnel simultané pour l'enregistrement et la lecture
• Contrôle Mackie intégré pour Cubase, Nuendo, Samplitude, Logic Pro, Bitwig, Reasons, Reaper, Studio One et Ableton Live.
• Protocole Mackie HUI intégré pour Pro Tools.
• Pilote de périphérique intégré pour Cubase, Nuendo, Bitwig et Reasons pour une fonctionnalité « autoconfigurable »
• Logiciel iMap™ pour un repérage aisée des fonctions MIDI.
• Mise à jour du micrologiciel immédiate via une con nexion USB et le logiciel iMAP.
• Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (32-bit/64-bit)
  • Connectivité USB 2.0 haut débit
• Boîtier métallique solide avec verrou de sécurité Kensington

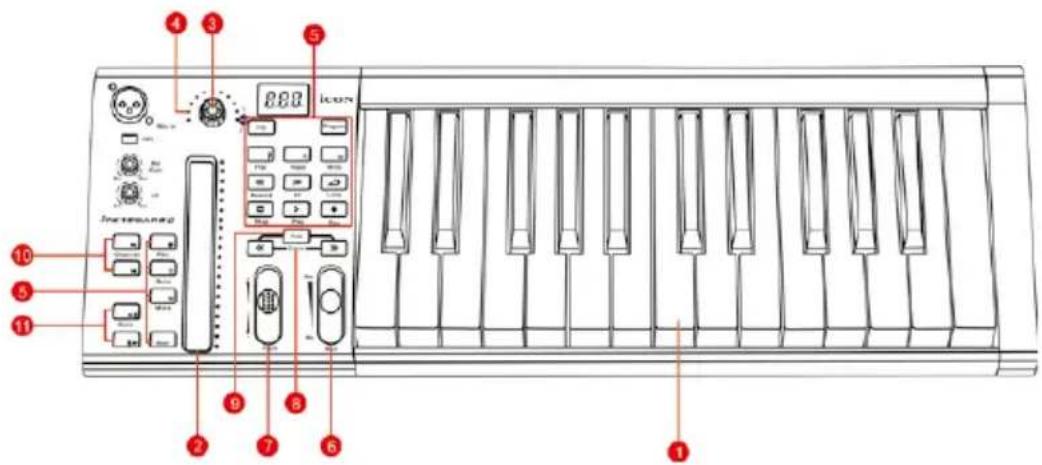

Disposition du panneau supérieur

Remarque: Les fonctions diffèrent légèrement entre les claviers. Reportez-vous au manuel de votre clavier pour le rôle chaque fonction. La description suivante est basée sur les fonctions d'Apple Logic.

Contrôles du clavier

1. Touches contact des versions 25/37/49/61/88

Touches contact, de type piano, sensibles à la vélocité de la frappe, en versions 25/37/49/61/88 Remarque

2. Fader tactile rétroéclairé à LED pour contrôler le Canal/Master des faders du clavier

Le fader tactile peut être utilisé pour régler les paramètres de différents canaux. Utilisez les deux touches de changement « Track ou Bank » pour basculer entre les canaux. En appuyant sur la touche « Master », le fader contrôlera les paramètres du canal master.

3. Codeurs à double fonction

Le codeur est tout à la fois un bouton-poussoir et un bouton rotatif.

Appuyez dessus pour modifier le mode de fonctionnement ou pour modifier le contenu affiché juste au-dessus des bandes de canal. Tournez-le pour, selon la fonction assignée, ajuster le panoramique d'un canal, envoyer le niveau ou saisir des paramètres.

4. LED du codeur

Les 11 LED's tout autour du codeur s'allument différemment selon la position relative de la rotation, vous permettant de connaître cette position sans que vous ayez à regarder votre ordinateur.

5. Boutons de commande

Section des boutons de commande d'enregistrement de canal

Boutons REC - Pour activer et désactiver le mode d'enregistrement du canal associé. L'interrupteur devient rouge lorsque le canal est armé.

Boutons SOLO - Mise en marche et arrêt du mode solo pour le canal associé.

L'interrupteur devient rouge lorsque le mode solo du canal est activé et le son des autres canaux est coupé.

Boutons MUTE - Pour activer et désactiver le mode mute du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupez le son du canal.

Touche Maste - Le fader tactile contrôle le master fader du clavier.

Section des boutons de commande de transport

Bouton de lecture (PLAY) - Pour activer la fonction de lecture de la DAW

Bouton STOP - Pour activer la fonction d'arrêt de la DAW.

Boutons REC - Pour activer la fonction d'enregistrement de la DAW.

Bouton REWIND - Pour activer la fonction de rembobinage de la DAW.

Bouton FAST FORWARD - Pour activer la fonction d'avance rapide de la DAW

Bouton LOOP - Pour activer la fonction de loop (boucle) de la DAW

Section automatisation

Bouton READ - Appuyez sur le bouton READ pour activer la fonction de lecture de la piste audio sélectionnée

Bouton WRITE - Appuyez sur le bouton WRITE pour activer la fonction d'écriture de la piste audio sélectionnée.

Autres touches de commande

Bouton Jog - Pour utiliser l'encodeur comme une molette.

La jog wheel permet d'effectuer diverses choses sur l'application DAW, y compris les fonctions de shuttle et de scrubbing.

Bouton Program - Utilisée avec l'encodeur pour changer la piste sonore de votre synthétiseur virtuel.

(Conseil: S'il vous plaît se référer à l'Annexe A pour les fonctions de protocole Mackie Control et HUI.)

6. Molette de modulation

Tourner pour ajuster l'effet de modulation.

7. Molette de hauteur

Tourner pour ajuster la hauteur tonale. Elle reviendra par défaut à « 0 » lorsque la molette est relâchée.

8. Boutons d'octave

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

9. Boutons Transpose

Augmenter ou abaisser les hauteurs sonores jouées sur votre clavier.

Conseil: Tout en maintenant appuyé le bouton « Transpose », appuyez sur un bouton contact (dans une plage d'octaves de la position originale C1) pour changer C1 en ce bouton particulier.

Remarque: Seule la première zone peut changer la hauteur tonale si plusieurs zones sont

10. Touches Channel

Track <	Pour que tous les faders (sauf pour le canal master) passent au canal « supérieur ».
Track >	Pour que tous les faders (sauf le canal master) passent au canal « inférieur ».

11. Touches Bank

Bank <	Pour que tous les faders (sauf le canal master) passent à « huit » canaux supérieurs.
Bank >	Pour que tous les faders (sauf le canal master) passent à « huit » canaux inférieurs.

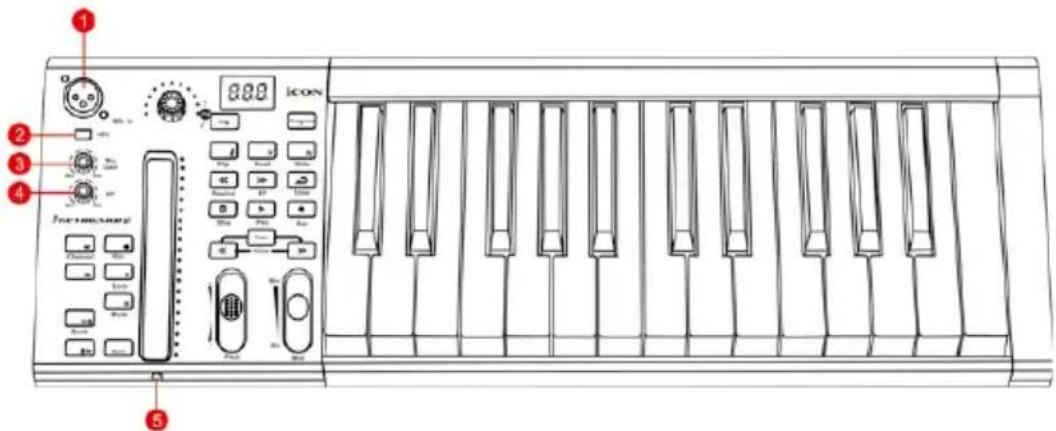

Interface d'enregistrement audio

1 2 3 4 5 8.88 icon the piano

1. Entrées 1/2 "Mic

Entrées de niveau micro asymétriques. Ce connecteur hybride est compatible à une prise XLR standard à 3 broches.

2. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom. Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

3. Contrôles de niveau de gain pour les entrées 1/2

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée micro analogique.

4. Contrôle principal de niveau

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques.

5. Contrôle de niveau casque

Ce potentiomètre contrôle la sortie de niveau de la sortie casque.

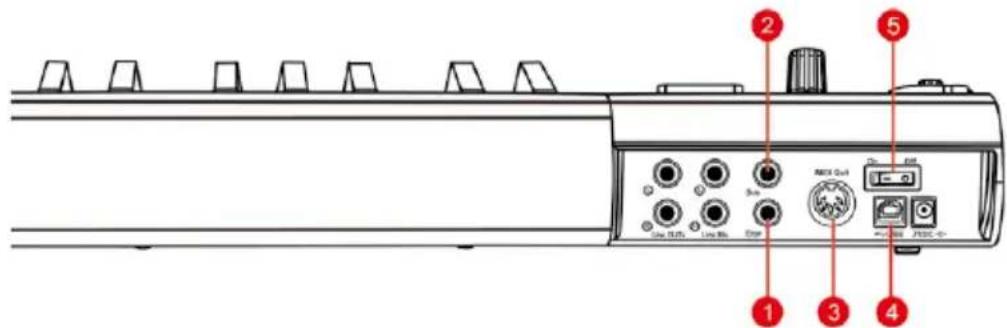

Disposition du panneau arrière

CD-ROM 1 2 3 4 5

Contrôles du clavier

1. Entrée pour une pédale d'expression

Un connecteur 1/4" vous permet d'utiliser une pédale d'expression standard.

2. Entrée pour une pédale de soutien

Un connecteur 1/4" vous permet d'utiliser momentanément une pédale, telle une pédale de soutien pour piano. (ICON SPD-01)

3. Port de sortie Midi

La sortie MIDI Out vous permet de connecter un synthétiseur ou un générateur de sons.

4. Port USB

Il fonctionne comme un port MIDI vers votre ordinateur portable (ou ordinateur de bureau) et votre logiciel compatible.

5. Interrupteur Marche/arrêt

Interrupteur Marche/arrêt de votre iKeyboard S.

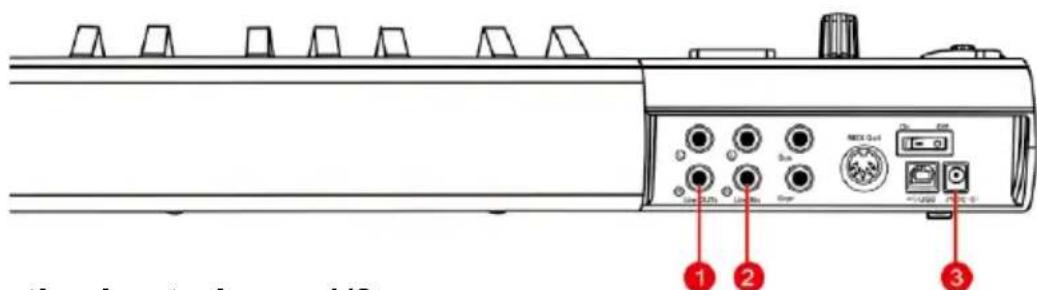

Interface d'enregistrement audio

① ② ③

1. Sorties haut-niveau 1/2

Ce sont des sorties asymétriques analogiques sur des connecteurs TS 1/4" standard à +6dBU de haut-niveau.

2. Entrées haut-niveau 1/2

Ce sont des entrées asymétriques analogiques sur des connecteurs TS 1/4" standard à -10dB de haut-niveau.

3. Adaptateur secteur 7VDC/1A

Branchez ici l'adaptateur secteur fourni.

Remarque: iKeyboard S ne peut pas fonctionner sans que l'adaptateur secteur fourni ne soit branché. L'alimentation bus USB n'est pas suffisamment puissante pour alimenter le iKeyboard S.

Commencer

1. Installer le pilote de périphérique audio iKeyboard S (WDM & ASIO) sur votre Mac ou PC en suivant les étapes d'installation ci-dessous:

Remarque: Veuillez ne pas connecter votre iKeyboard S à votre ordinateur à ce stade.

Installation du pilote pour Mac

iKeyboard S est plug and play pour son pilote audio sur Mac et aucune installation de pilote audio est nécessaire.

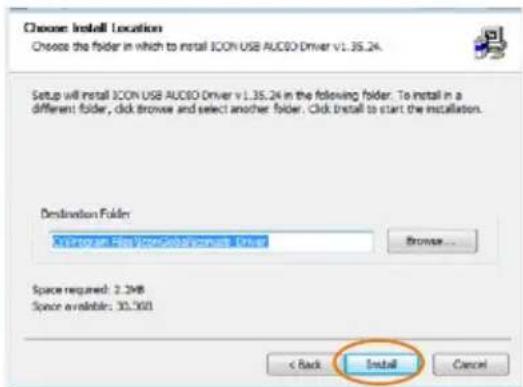

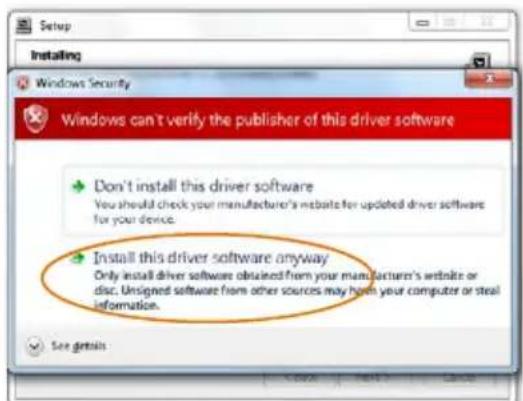

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme iKeyboard S et ses pilotes.

(1) Allumez l'ordinateur

(Remarque: Ne connectez pas encore votre interface audio numérique de la gamme IKeyboard S à votre ordinateuryet.)

(2) Insérez le CD des pilotes fourni dans le lecteur CD-ROM

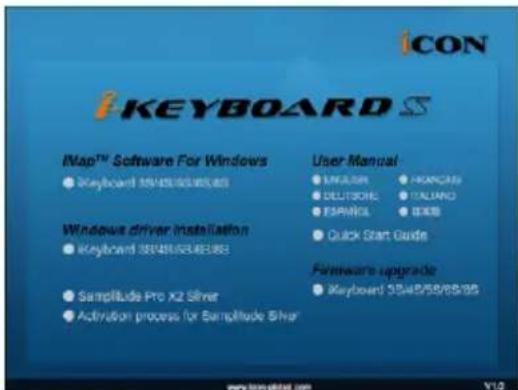

Une fois vous aurez inséré le CD des pilotes fourni dans votre CD-Rom, une fenêtre d'installation doit apparaître comme illustré à la figure 1, cliquez alors sur le dossier "Windows Driver" pour l'installation du pilote.

Remarque: La fenêtre d'installation n'apparaît pas forcement de façon automatique. Allez au dossier CD et double cliquez sur "Setup".

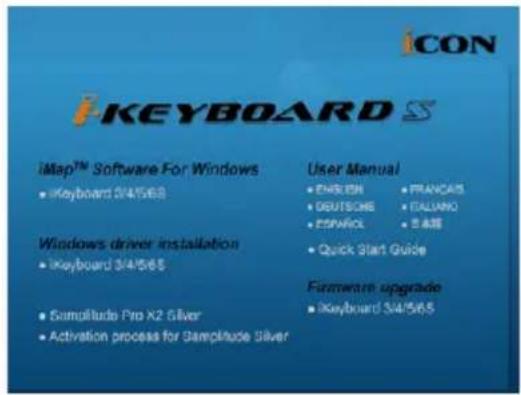

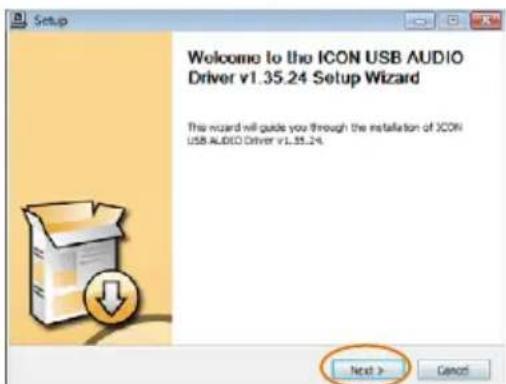

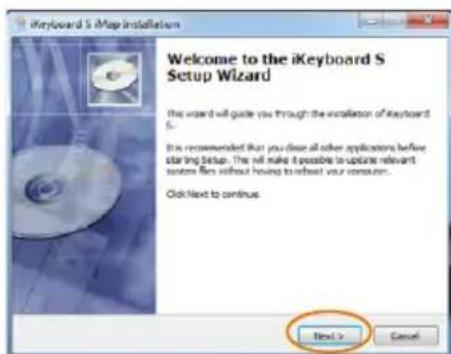

(3) L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la figure 2.

iCON iKEYBOARDS iMap™ Software For Windows • Keyboard 3/4/5/6S User Manual • ENGLISH • FRANCAS • DEUTSCHE • ITALIANO • ESPAROL • 2.4KB Windows driver installation • iKeyboard 3/4/5/6S Quick Start Guide Firmware upgrade • Samplitude Pro X2 Silver • Activation process for Samplitude Silver

Figure 1

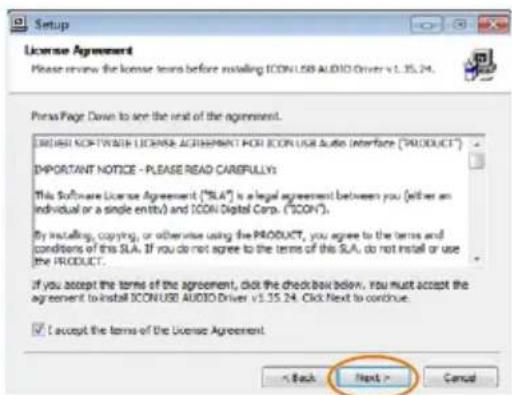

Cochez la case "I accept the terms in the License Agreement" 'J'accepte les conditions du Contrat de licence) et cliquez sur "Next" (suivant).

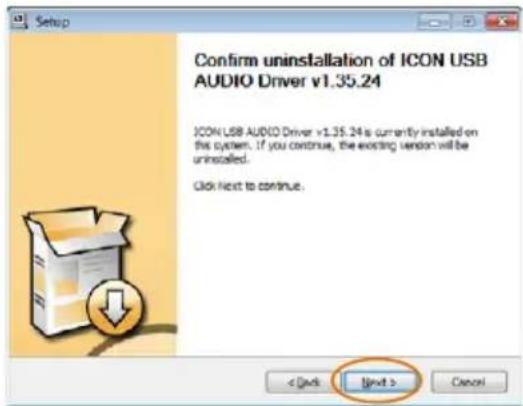

(5) Confirmer l'installation du pilote

Un écran de confirmation de Confirmer l'installation du pilote apparaît, cliquez sur "Next" (suivant).

(6) Installation du pilote

Choisissez un emplacement pour le pilote et cliquez sur "Next" (suivant) comme illustré à la figure 5.

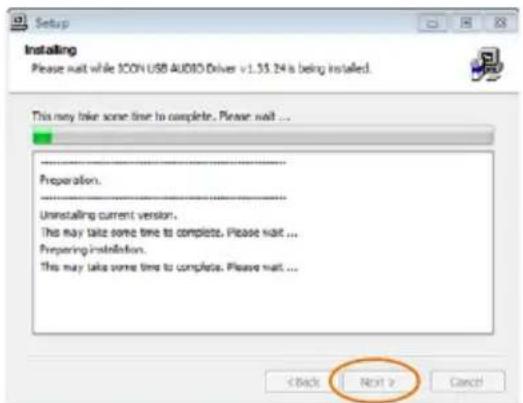

(7) Démarrage de l'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

(8) Fenêtre d'installation du logiciel

Une fenêtre telle qu'illustrée à la figure 18 doit apparaître. Choisissez "Install this driver software anyway" (Installez ce pilote quand même).

Remarque: Bien que ce message apparaisse, le pilote de la gamme IKeyboard S a été testé et vérifié qu'il supporte Windows XP, Vista Windows 7 & Windows 8.

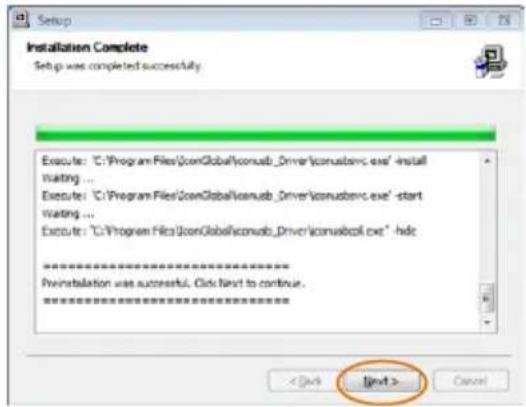

(9) Installation terminée

Une fenêtre telle qu'illustrée à la figure 19 doit apparaître. Sélectionnez "Next" (suivant).

2. Raccorder votre iKeyboard S

Choisir un port USB sur votre Mac/PC et insérer l'extrémité large (plate) du câble USB. Raccorder l'extrémité de la petite prise du câble à l'iKeyboard S. Votre Mac/PC devrait automatiquement détecter le nouveau matériel et vous dire qu'il est prêt à être utilisé.

3. Faire le réglage audio de votre interface d'enregistrement audio iKeyboard S.

Windows

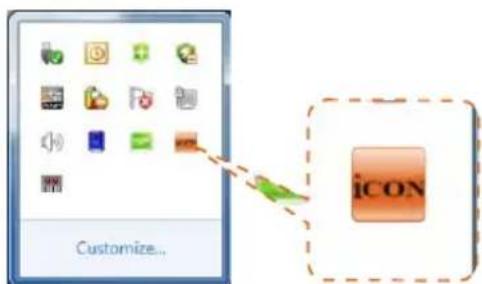

3.1 Lancer le logiciel à l'aide du panneau de commande

Vous pouvez cliquer sur le logo iKeyboard S dans la barre de tâches système pour lancer le panneau de commande du logiciel.

Panneau de commande du logiciel

3.2 Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 9. Cliquez sur "Apply" (appliquer) pour fixer la valeur.

Icon audio Control Panel File Help Sample Rate 19.200 MHz 46.100 MHz 48.000 MHz 88.200 MHz 96.000 MHz 176.900 MHz 193.000 MHz Apply Ready Streaming state: Running Current sampling rate: 44.100 ki

Figure 9

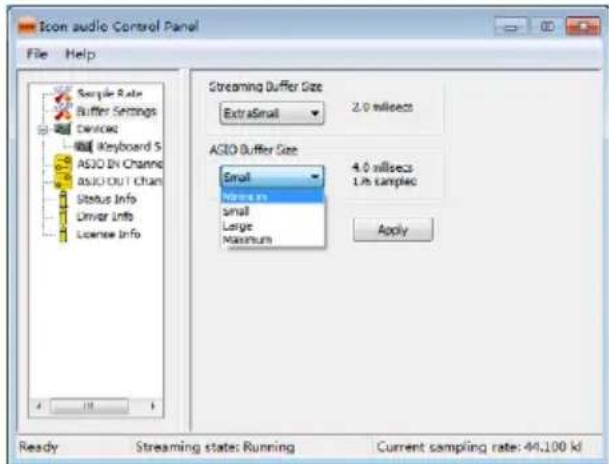

3.3 Réglage de la taille du tampon

Vous pouvez sélectionner la taille du tampon pour le "Streaming" et "ASIO". Cliquez sur "Apply".

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la gamme IKeyboard S n'est pas en cause))

Paramètres de l'appareil

Affiche le numéro de série et l'identification du produit de l'appareil iKeyboard S. S'ils n'apparaissent pas, cela signifie que l'appareil n'est pas installé correctement. Répétez la procédure "Driver Installation" (Installation du pilote) (Page 11).

Monitor Mixer (Contrôle du mixer)

Cliquez sur ce bouton pour lancer le "Monitor Mixer" (Contrôle du mixer) (Page 15).

Cliquez sur ce bouton pour lancer le "Playback Mixer" (Lecture mixer) (Page 16).

Monitor Mixer (Contrôle du mixer)

Hardware Inputs Mixer Hardware Inputs Analog In 1/2 3.4 3.11 0 0 0 0 3.10 Link 0dB M Analog Out 1/2 Hardware Outputs Link 0dB M Virtual In 1/2 Virtual Inputs 3.68.53.93.7

3.4 Contrôle des niveaux d'entrée matériel

Contrôle de niveau d'entrée canal 1 et 2

Montrant le niveau d'entrée pour le canal d'entrée matériel.

3.5 Contrôle des niveaux de sortie logiciel

Contrôle de niveau de sortie canal 1 et 2

Montrant le niveau de sortie pour le canal d'entrée matériel.

3.6 Contrôle des niveaux d'entrée virtuelles

Contrôle de niveau d'entrée virtuelle 1 et 2

Montrant le niveau d'entrée pour le canal d'entrée virtuelle.

3.7 Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

3.8 Commutateur Mute

Commutateur pour couper le son du canal correspondant.

3.9 Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

3.10 Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

3.11 Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

3.12 Mixer de matrices des entrées et sorties

Cochez la case pour activer le mixer.

3.13 Mixer de matrices de contrôle de gain des entrées et sorties

Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre.

Playback Mixer(Contrôle du mixer)

Software Outputs Mixer Software Outputs Out 1/2 Out 3/4 3.16 3.20 3.183.17 3.183.15 0 x x 0 x x x x 0 x x 0 x x Link Analog Out 1/2 Hardware Outputs Link Virtual In 1/2 Virtual Inputs

3.14 Contrôle des niveaux de sortie logiciel

Contrôle de niveau de sortie canal 1 et 2 Montrant le niveau d'entrée pour le canal d'entrée logiciel.

3.15 Contrôle des niveaux de sortie logiciel

Contrôle de niveau de sortie canal 1 et 2 Montrant le niveau de sortie pour le canal d'entrée matériel.

3.16 Virtual inputs level metering

Virtual1,2 input level metering Showing the input level for the virtual input channel.

3.17 Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

3.18 Commutateur Mute

Commutateur pour couper le son du canal correspondant.

3.19 Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

3.20 Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

3.21 Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

3.22 Mixer de matrices des entrées et sorties

Cochez la case pour activer le mixer.

3.23 Mixer de matrices de contrôle de gain des entrées et sorties

Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre.

4 Installez le logiciel iMap à votre Mac/PC Installation du logiciel iMap™ pour Mac SE X

Veuillez vous conformer aux procédures étape par étape, ci-dessous, pour installer le logiciel imap™ sur Mac ES X.

① Allumer le Mac
② Insérer le CD des utilitaires dans votre lecteur

Un fois cela fait, un icône du CD d'installation devrait apparaître sur le bureau. Cliquer sur cet icône pour lancer l'assistant d'installation.

iKeyboard S iMap installer.pkg

Figure 10

③ L'assistant d'installation apparaît

L'assistant d'installation apparaît, cliquer sur « Continue ».

④ Choisir l'emplacement d'installation

Sélectionner une destination pour installer le logiciel iMap software sur Mac SE X, puis, cliquer sur « Continue ».

Si vous désirez modifier l'emplacement d'installation, veuillez cliquer sur le bouton « Change Install Location ».

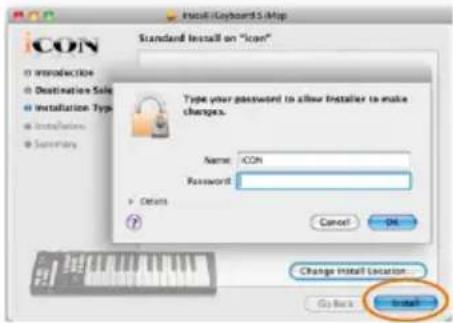

⑥ Saisir les informations concernant l'administrateur

Pour installer le logiciel iMap, vous devez saisir les informations sur l'administrateur. Veuillez saisir le nom et le mot de passe de celui-ci puis cliquer sur « Continue ».

Cliquer sur « Close » pour terminer l'installation du logiciel.

Installation d' iMap ^TM sur Windows

Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel iMap™.

① Allumer le PC
② Insérer le CD des utilitaires dans votre lecteur.

Une fois le CD inséré, un écran d'installation devrait apparaître comme indiqué sur le Figure 16 ; cliquer sur « iMap ™ installation ».

(Remarque: Si l'écran d'installation n'apparaît pas automatiquement, aller sur le dossier du CD et double cliquer sur « Setup »)

③ L'assistant d'installation apparaît L'assistant d'installation apparaît, cliquer sur « Next ».

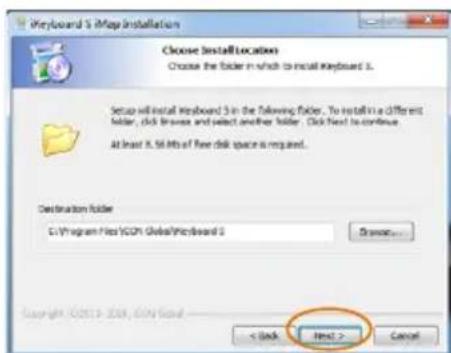

④ Choisir l'emplacement d'installation

Choisir votre emplacement d'installation d'iMap™ préféré ou utiliser l'emplacement par défaut et cliquer sur « Next ».

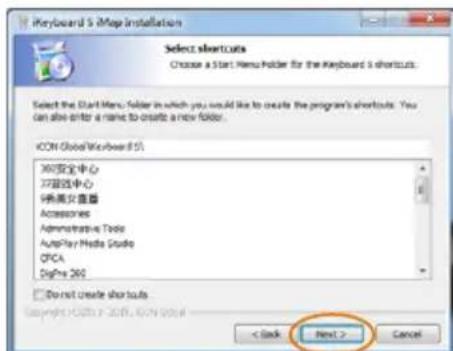

⑤ Choisir un raccourci

Choisir le dossier de menu de démarrage dans lequel vous voudriez créer le raccourci pour l'iMap™. Cliquer ensuite sur « next ».

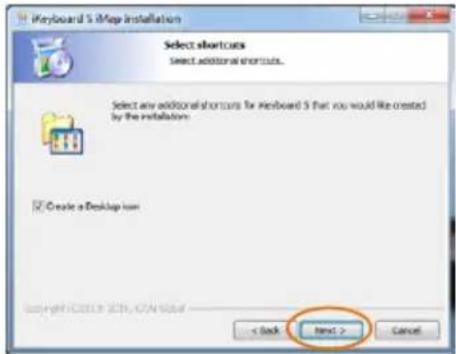

⑥ Créer un raccourci sur votre bureau

Veuillez décocher la boîte si vous ne voulez pas mettre d'icône de raccourci de l'iMap™ sur votre bureau sinon, cliquer sur « Next ».

⑦ iMap ^TM commence à s'installer

iMap ^TM a commencé à s'installer, patientez jusqu'à la fin de l'installation. Cliquer ensuite sur « Finish ».

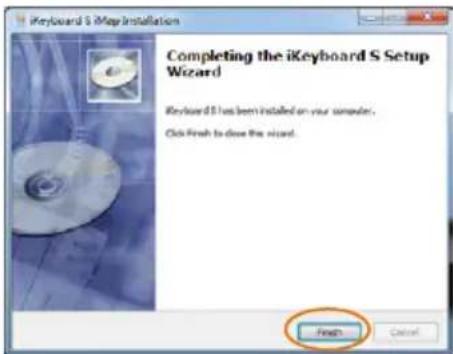

⑧ Installation terminée

Cliquer sur « Finish » pour terminer l'installation du logiciel iMap™.

5. Mode sélection et attribution des messages MIDI à iKeyboard S avec le logiciel iMap.

Sélection du mode Contrôle Mackie ou HUI à partir du menu déroulant pour le pré-mappage du mappage MIDI.

Sélectionnez le mode « Défini par l'utilisateur » pour l'auto-assignation MIDI. Reportez-vous à la page 37 pour "Affecter des messages MIDI avec le logiciel iMap™".

Conseil: Assurez-vous de sélectionner le bon mode DAW dans le menu déroulant.

6. Configuration de votre DAW

(Pour Cubase ^TM , Nuendo ^TM , Bitwig ^TM et Reason ^TM )

Activez le contrôleur iKeyboard S d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Configuration MIDI) ou « MIDI Devices » (Périphériques MIDI).

(Pour Logic ^TM , Samplitude ^TM , Ableton Live & Reaper, sélectionnez Mackie Control sur la liste « Device ».)

(Pour Pro Tools ™, sélectionnez HUI sur la liste « Device ».)

(Remarque: cette option diffère légèrement d'une application à l'autre, veuillez consulter le mode d'emploi du logiciel pour effectuer la configuration.)

(Conseil: S'il vous plaît se référer à l'Annexe A pour Mackie Control et les fonctions du protocole HUI.)

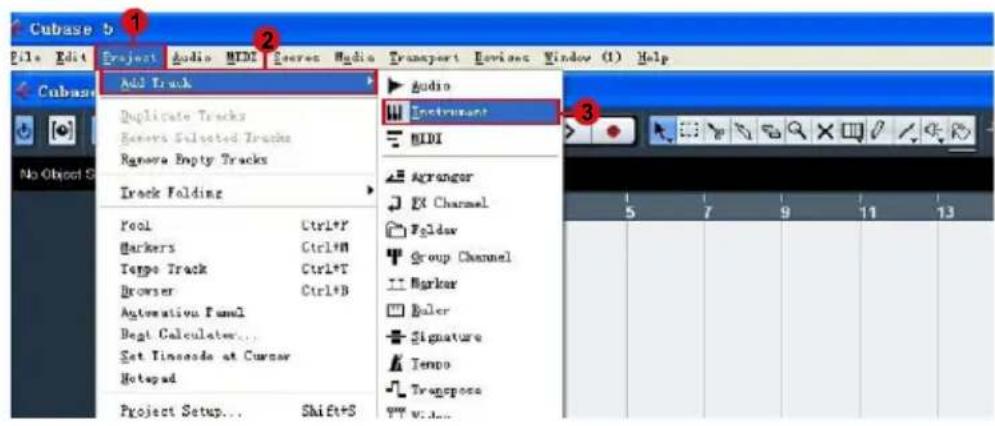

Cubase (ICON·DRIVER)

Attribuer des fonctions MIDI grâce à l'iMap™

Vous pouvez utiliser l'iMap pour assigner facilement les fonctions MIDI de votre iKeyboard S.

Remarque: Si votre liKeyboard S n'est pas raccordé à votre PC/Mac, un message "There are no MIDI input devices" (aucun périphérique MIDI raccordé en entrée) apparaîtra. Veuillez raccorder l'iKeyboard S à votre PC/mac à l'aide du câble USB fourni.

Panneau du logiciel iKeyboard S iMap™

iMap d'iKeyboard S est divisé en deux sections principales décrites ci-dessous:

Keyboard 35 Map iKeyboard 35 Section 1 iKEYBOARD S Channel S M Bank Master Trans Octave FITCH Med Chan 1 Octave 0 Trans 0 VelocityCurve Curve1 1 Sustain Expr Hardware Upgrade Mode User Defined Chan Note Save File Send Data 5) Cutbase(MCP) Note Load File MIDI Devices Section 2 Section 3Section 3

Section 1

1.0 Attribution des éléments du clavier

Ces éléments comprennent les touches, courbe de vitesse, pavé tactile de modulation/pitch bend, pédales Sourdine & Expression, touches Transposition d'octave. Ces éléments sont attribués par les trois fenêtres déroulantes d'en haut. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les deux menus déroulants (Canal MIDI & CC).

Chan 1 Octave 0 Trans 0 VelocityCurve Curve1 1.3 1.1 Sustain Expr

1.1 Canal MIDI

Attribuer les canaux MIDI de 0 à16

1.2 Valeur CC

Attribuer les valeurs CC MIDI de 0 à 127.

1.3 Vel. Curve

Sélectionne la courbe de vélocité disponible pour le châssis du clavier. Reporte z-vous à P.42 pour les différents figuremes de courbe de vélocité.

Section 2

2.0 Attribution des éléments de commande de surface

Ces éléments comprennent toutes les touches, le bouton et le pavé tactile. Ces éléments sont attribués par les quatre menus déroulants d'en bas et la touche « Toggle/Momentary ».

Remarque: iKeyboard S dispose de protocoles et Mackie Control &HUI intégrés pour diverses DAW, telles que Cubase™, Samplitude™, Abelton Live™, Logic Pro™ et ProTool™. Si la sélection de la DAW et du protocole de contrôle Mackie(HUI) est effectuée correctement, iKeyboard S associe automatiquement les fonctions principales et fonctionne sans problèmes avec cette DAW.

Mode 3) Cubase(MCP) User Defined Note Chan Note 2.2

2.1 Control Mode

Mackie Control:	Sélectionnez "Mackie Control" pour utiliser le protocole de communication Mackie control.
HUI:	Sélectionnez "HUI" pour utiliser le protocole de communication HUI.
User Defined:	Vous définissez vos paramètres midi pour tous les éléments de commandes

(Conseil: Vous définissez vos paramètres midi pour tous les éléments de commandes.) (Remarque: pour les modes "Mackie Control / HUI", les réglages ne sont pas modifiables.)

2.2 Mode défini par l'utilisateur (utilisateur expérimenté)

Pour attribuer votre propre mappage MIDI, sélectionnez le mode « User Defined » dans le menu déroulant. Pour attribuer une commande, la sélectionner en cliquant dessus et attribuez un message midi différent par les trois menus déroulants. Le tableau ci-dessous montre les différents types de messages MIDI et leurs paramètres modifiables.

3.0 Configuration générale du clavier

Firmware Upgrade Mode 3) Curbase(MCP) User Defined Note Chan Note Save file Send Data Load File MIDI Devices 3.13 3.2 3.4 3.5

3.1 Bouton "Save file"

Cliquer sur ce bouton pour enregistrer vos configurations actuelles iKeyboard S. Le fichier est un fichier « . ».

3.2 Bouton "Load file"

Cliquer sur ce bouton pour charger un fichier de configuration « .iKeyboard » précédemment enregistré pour votre iKeyboard.

3.3 Bouton "Send Data"

Cliquer sur ce bouton pour charger les configurations du logiciel iMap™ sur votre iKeyboard au moyen d'une connexion USB.

(Remarque: Votre iKeyboard doit être raccordé à votre PC/Mac sinon, le chargement ne se fera pas.)

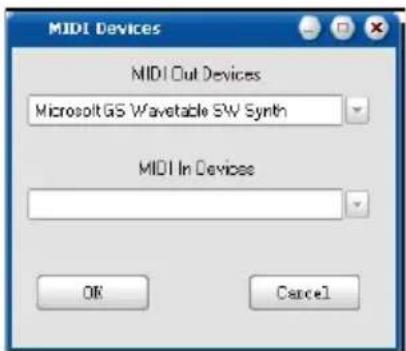

Cliquer sur ce bouton, une fenêtre de sélection de périphériques MIDI apparaîtra comme indiqué sur le Diagram 23 Choisir "ICON iKeyboard" pour les périphériques MIDI Out.

3.5 Bouton "Mise à niveau du micrologiciel"

Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d'iKyeboard. Reportez-vous à la p.41 pour la procédure de mise à niveau du micrologiciel.

Mise à niveau du micrologiciel

Step 1: Connectez le produit ICON en utilisant une connexion USB. Appuyez sur le bouton "MIDI Device" (dispositif MIDI) situé en haut pour sélectionner votre produit ICON connecté en tant que dispositif "MIDI In and Out" (d'entrée/sortie) dans le menu déroulant.

Remarque: Si le nom de modèle de votre produit ICON connecté n'apparaît pas dans le menu déroulant, sélectionnez "USB Audio" comme dispositif "MIDI In and Out".

Step 2: Cliquez sur le bouton "Update" (Mise à niveau).

Step 3: Appuyez sur le bouton "MIDI Device" (dispositif MIDI) situé en haut pour sélectionner votre produit ICON connecté en tant que dispositif "MIDI In and Out" dans le menu déroulant.

Step 4: Cliquez sur le bouton "Open File" (Ouvrir le fichier) pour atteindre le nouveau fichier du micrologiciel.

Step 5: Cliquez sur le bouton "Upload" (Télécharger) pour télécharger le micrologiciel.

Avertissement: Le processus de téléchargement du micrologiciel "DOIT"être terminé et ne doit pas être interrompu pendant le téléchargement du fichier, autrement il sera impossible de remplacer le micrologiciel.

Restaurer les paramètres par défaut

Pour restaurer les paramètres par défaut de votre iKeyboard, il suffit d'importer le fichier "Factory Default" dans votre iKeyboard à l'aide du logiciel iMap.

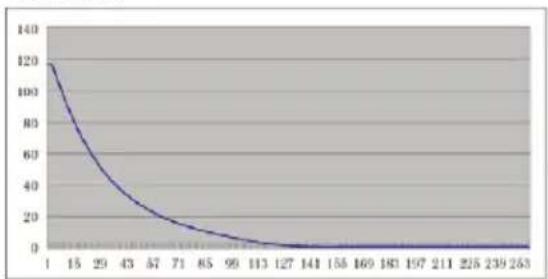

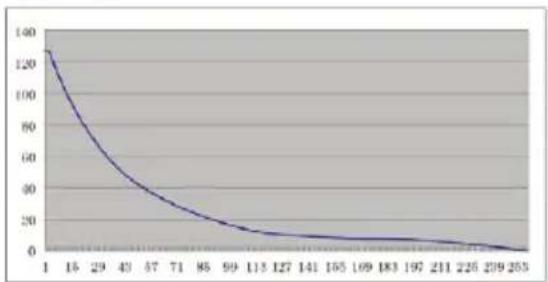

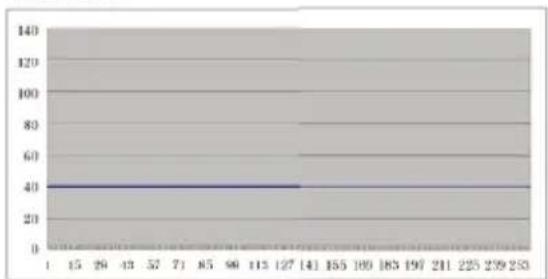

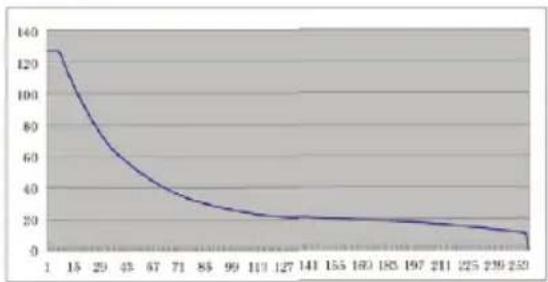

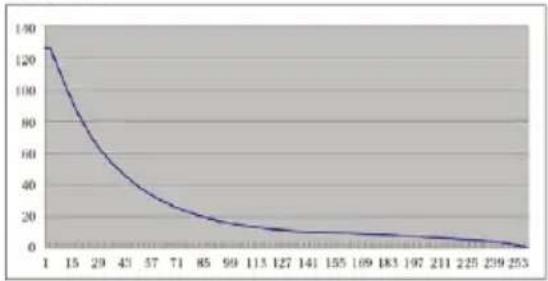

Courbes de vélocité

Curve 1

Curve 2

Curve 3

Curve 4

Curve 5

Curve 6

Curve 7

Mackie Control able de fonction de mode

(Nuendo/Cubase/Logic/Bitwig/Reaper/Samplitude/Reaper/Studio One/Live)

HUI able de fonction de mode

(ProTools)

Important: L'interface audio numérique de la gamme iKeyboard S est supportée par Mac OS (Intel-Mac), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (32-bit/64-bit). L'interface audio numérique de la gamme iKeyboard S est supportée par Windows 98, Windows Me, Windows XP ou Windows Vista. Sur Mac, l'interface audio numérique de la gamme iKeyboard S est supportée par Mac OSX version 10.5.5 ou ultérieure (doit être Intel-Mac). Les versions antérieures du système d'exploitation Mac ne sont pas supportées.

Alimentation: 7V/500mA DC
Consommation électrique: 500mA or less

Poids:

iKeyboard 3S 2.45kg 5.4(lb)
iKeyboard 4S 3.25kg 7.17(lb)
iKeyboard 5S 4.05kg 8.93(lb)
iKeyboard 6S 4.85kg 10.7(lb)
iKeyboard 8S 6.66kg 14.7(lb)

Dimensions:

iKeyboard 3S 530(L)x189(W)x77(H)mm

21"(L)x7.44"(W)x3"(H)

iKeyboard 4S 695(L)x189(W)x77(H)mm

27.4"(L)x7.44"(W)x3"(H)

iKeyboard 5S 860(L)x189(W)x77(H)mm

33.9"(L)x7.44"(W)x3"(H)

iKeyboard 6S 1025(L)x189(W)x77(H)mm

40.4"(L)x7.44"(W)x3"(H)

iKeyboard 8S 1403(L)x189(W)x77(H)mm

55.24"(L)x7.44"(W)x3"(H)
