MODE D'EMPLOI M2D412SB Rockford Fosgate
Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour automobile peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques.
Les boitiers scellés sont les plus simples à construire. La partie la plus importante de la construction d'une enceinte scellée consiste à s'assurer que l'enceinte est étanche à l'air. L'utilisation de colle et d'un type de scellant sur toutes les coutures assurera une construction solide et empêchera les fuites d'air. Le volume de la boite aura un impact direct sur les performances de l'enceinte. Des enceintes plus grandes fourniront une réponse plus plate et des basses plus profondes ou les petites boites fourniront une bosse dans la courbe de réponse et une sortie généralement plus élevée pour un plus grand SPL.
Avantages des boîtiers scellés:
- Petites enceintes
- Réponse linéaire (plate)
- Pas de bruit de porte
- Haute puissance à toutes les fréquences
- Excellent pour la qualité sonore
- Sortie basse fréquence étendue par rapport aux enceintes ventilées
Construire une enceinte
Pour fonctionner correctement, les parois de l'enceinte doivent être rigides et non flexibles lorsqu'elles sont soumises aux hautes pressions générées par le fonctionnement du haut-parleur. Pour des performances optimales, nous vous recommandons d'utiliser des panneaux MDF de 3/4 po (panneaux de fibres à densité moyenne) et des contreventements internes. Le boîtier doit être collé ensemble et fixé avec des clous ou des vis.
Calcul du volume
Le calcul du volume consiste simplement à mesurer les dimensions en pouces et à utiliser la formule : H x L x P divisée par 1728 (pieds cubes). Voir bloc ci-dessous.
Si deux côtes opposées sont de longueur inégale, ajoutez-les ensemble et divisez-les par deux pour prendre la moyenne. L'utilisation de ce nombre vous donne le volume sans avoir besoin de calculer la boîte en sections et d'ajouter les sections ensemble. L'épaisseur du matériel du déflecteur réduit le volume interne, il faut donc la soustraire des dimensions extérieures pour déterminer le volume interne. Le haut-parleur lui-même réduit également le volume interne. La quantité d'air déplacée par chaque modèle est indiquée sur la feuille de spécifications et doit également être soustraite du calcul du volume brut.
Boîtier scellé
REMARQUE: Vb est le volume interne, avant tout déplacement de haut-parleur est ajouté. Toutes les dimensions externes étaient basées sur l'utilisation de matériaux de 3/4 po (1,90 cm).
REMARQUE: Lorsque vous utilisez des boitiers autres que ceux recommandés, appelez le support technique pour une application correcte.
Considérations d'installation
Avant de commencer une installation, suivez ces règles simples:
- Assurez-vous de lire attentivement et de comprendre les instructions avant d'essayer d'installer ces enceintes.
- Pour un montage plus facile, nous vous suggérons de faire passer tous les fils avant de monter vos enceintes en place.
- Utilisez des connecteurs de haute qualité pour une installation fiable et pour minimiser la perte de signal ou d'alimentation.
- Réfléchissez avant de percer! Faites attention de ne pas couper ou percer dans les réservoirs de gaz, les conduites de carburant, les conduites de frein ou hydrauliques, les conduites de vide ou le câblage électrique lorsque vous travailliez sur un véhicule. En cas d'installation dans un bateau, veillez à ne pas couper ou percer la coque principale.
- Ne faites jamais passer des câbles sous le véhicule. Faire passer les fils à l'intérieur du véhicule ou de la coque offre la meilleure protection.
- Évitez de faire passer des fils sur ou à travers des arêtes vives. Utilisez des oeillets en caoutchouc ou en plastique pour protéger tous les fils acheminés à travers le métal, en particulier le pare-feu.
Montage
- Determinez où les enceintes seront montées. Assurez-vous que la surface de l'enceinte est suffisamment large pour être montée de manière uniforme. Assurez-vous que l'emplacement de montage est suffisamment profond pour que l'enceinte s'adapte ; en cas de montage dans une porte, utilisez toutes les fonctions (fenêtres, serrures, etc.) sur toute leur plage de fonctionnement pour vous assurer qu'il n'y a pas d'obstruction.
- Reportez-vous au tableau des spécifications pour déterminer le trou de diamètre approprié à couper pour votre modèle d'enceinte. Les gabarits de coupe et de montage sont disponibles sur www.rockfordfosgate.com.
- Marquez les emplacements des vis de montage. Percez les trous avec un foret de 1/8".
- Faites passer les fils d'enceinte à travers la découpe et connectez-les aux bornes d'enceinte. Veillez à respecter la bonne polarité lors de la connexion des fils. La borne positive du haut-parleur est indiquée par un «*».
- Placez l'anneau de garniture sur le haut-parleur et montez-le en place à l'aide des quatre (4) vis fournies.
- Serrez les vis jusqu'à ce que le haut-parleur soit bien en place pour éviter les vibrations. Ne serrez pas trop les vis.

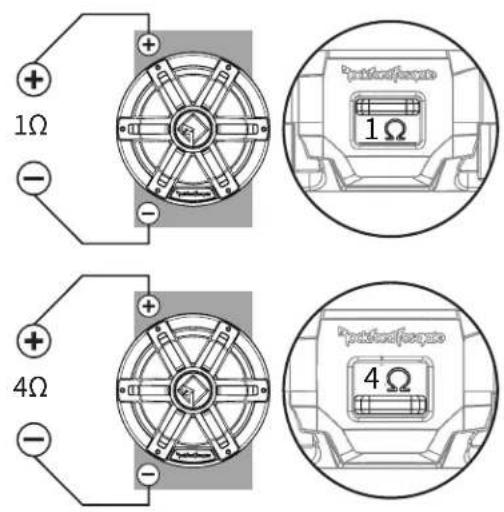

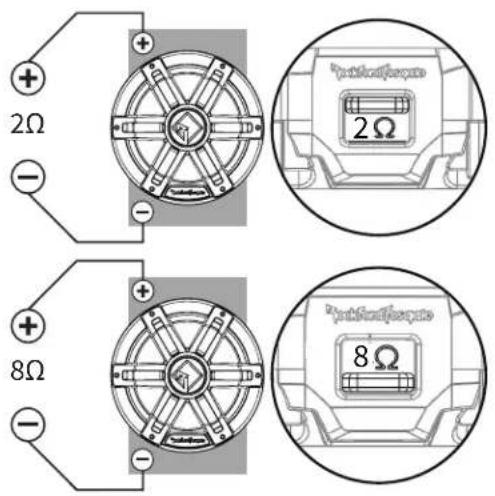

Options de câblage en série de woofer

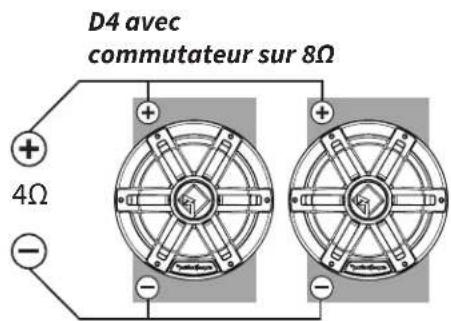

D4 avec commutateur sur 2Ω

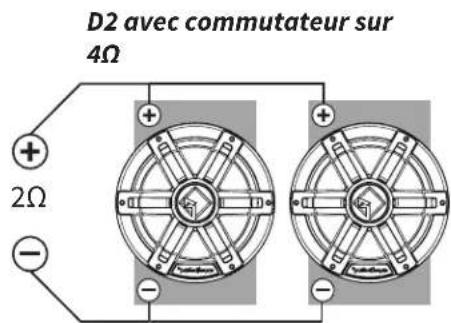

D2 avec commutateur sur 1Ω


Cablage de haut-parleur

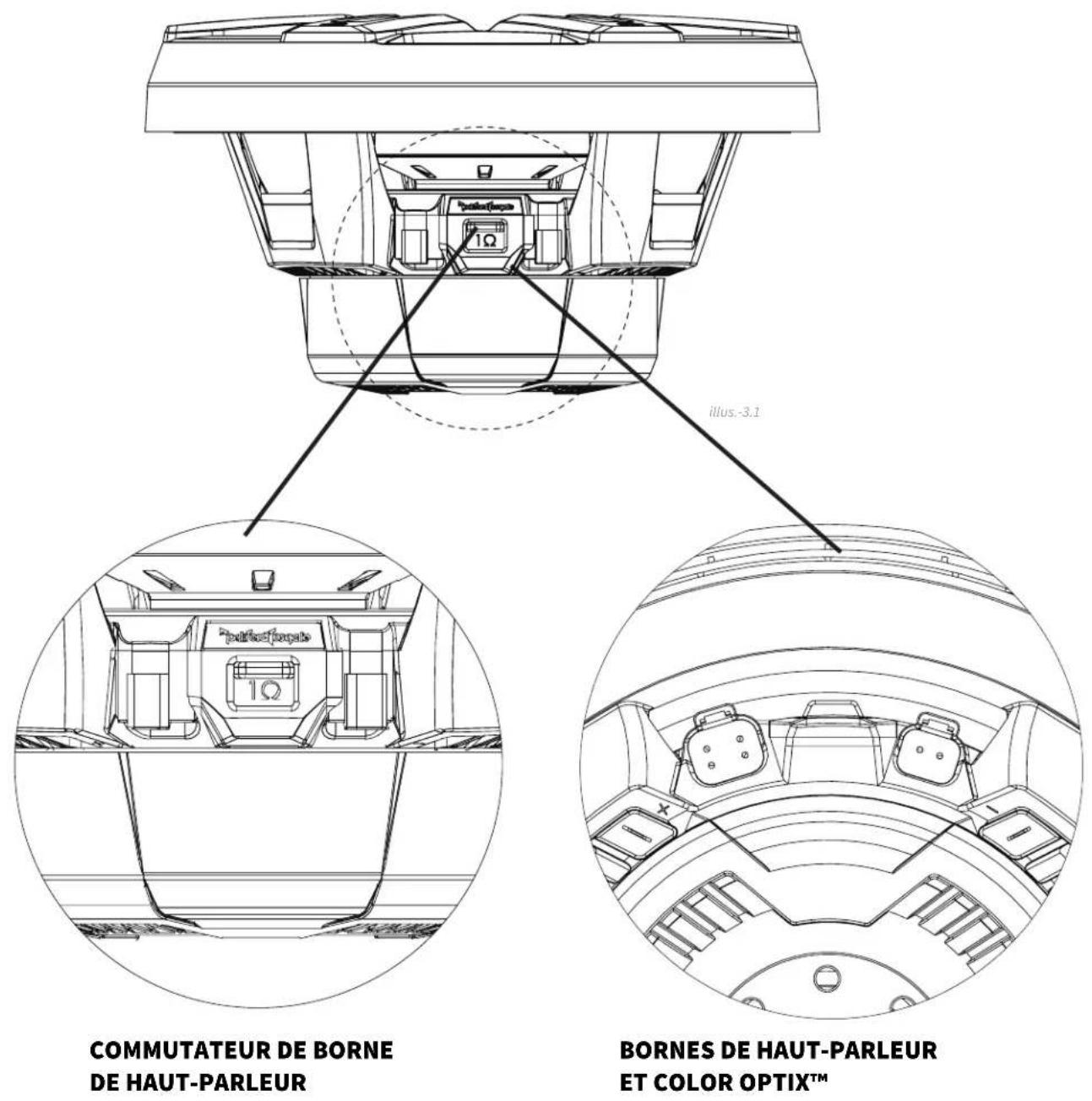

Il y a deux (2) options différentes pour cabler les haut-parleurs. Utiliser les connecteurs de rechange fournis comme vu dans l'illustration 3.1
On peut également utiliser l'entrée du connecteur DEUTSCH™/style Amphenol (non fourni) à côté du connecteur COLOR OPTIX™.
Câblage COLOR OPTIX
Si on n'utilise pas le PMX-RGB, suivre les diagrammes ci-dessous pour les instructions appropriées de broche de sortie et de raccordement électrique.
Câblage COLOR OPTIX™ - précautions
- Ne pas connecter à des systèmes électriques de 24 volts
- Nous recommandons de n'utiliser que le diagramme de câblage COLOR OPTIX™ ou de se connecter au PMX-RGB. Se connecter de toute autre façon pourrait endommager les haut-parleurs ou l'appareil auquel on s'est connecté.
- Nous recommandons d'installer un fusible (non fourni) sur le fil jaune de 12 volts quand on N'utilise PAS le PMX-COLOR OPTIX™. Voir le diagramme de câblage COLOR OPTIX™ pour les options de câblage.
- Rockford recommande un fil d'un calibre minimum de 20 lors du raccordement électrique des haut-parleurs COLOR OPTIX™.
- Ne jamais cabler les lumières COLOR OPTIX™ directement à du 12 volts. Utiliser soit le PMX-RGB soit un commutateur à bascule (non fourni) connecté à une alimentation de 12 volts fusionnés. Se référer aux spécifications pour déterminer la taille du fusible (non fourni) nécessaire.
Jllus.4.3
Broche de sortie de haut-parleur (côté fils)
1- ROUGE - Entrée positive de haut-parleur 2- NOIR - Entrée negative de haut-parleur
NON fourni avec les haut-parleurs
Le connecteur est DEUTSCH™ / style Amphenol DT06-2S
OPTIONS DE CÂBLAGE COLOR OPTIX™
| COULEUR DE DEL DESORTIE | CONNECTER CE FIL DE COU-LEUR À LA TERRE |
| ROUGE ROUGE | |
| VERT VERT | |
| BLEU BLEU | |
| JAUNE ROUGE ET VERT | |
| ROSE ROUGE ET BLEU | |
| AQUA VERT ET BLEU | |
| BLANC ROUGE, VERT ET BLEU | |
| Connector les fils colorés sur la droite pour creator la couleur de sortie sur la gauche. Connector tous les fils jaunes ensemble à un courant de 12 volts commutés. Voir les précautions sur le câblage | |
Broche de sortie COLOR OPTIX™ (côté fils) connecteur COLOR OPTIX™

1-Jaune (12V + Entrée) 2-Vert (Entrée terre) 3-Bleu (Entrée terre) 4-Rouge (Entrée terre)
Fourni avec les haut-parleurs
Le connecteur est DEUTSCH ^TM / style Amphenol DT06-4S
