BEDIENUNGSANLEITUNG M2D412SB Rockford Fosgate

Fortgesetzte Gerauschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungstärke Autosoundsysteme können Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

OSSERVATE LE REGOLE DEL SUONO SENZA PERICOLI

Versiegelte Gehäuse sind am einfachsten zu bauen. Der wichtige Teil beim Bau eines versiegelten Gehäuses besteht darin, sicherzustellen, dass das Gehäuse luftdicht ist. Die Verwendung von Klebstoff und einer Art Dichtungsmittel an allen Näthen gewährleistet eine solide Konstruktion und verhindert Luftlecks. Die Lautstärke der Box wirkt sich direkt auf die Leistung des Lautsprechers aus. Größere Gehäuse bieten eine flachere Ansprüche und tiefere Basse, während keinere Boxen die Ansprechkurve stären und im Allgemeinen eine höhere Ausgangsleistung für einen higheren Schaldruck bieten.

Vorteile versiegelter Gehäuse:

• Kleine Gehäuse
• Lineare (flache) Antwort
• Kein Hafenlärm
  Hohe Belastbarkeit bei allen Frenquenzen
  Hervorragend fur die Klangqualitat
• Erweiterter Niederfrequenzausgang im Vergleich zu belufteten Gehäusen

Ein Gehege bauen

Um richtig zu Funktionieren, müssen die Wände des Gehäues fest und nicht biegsam sein, wenn sie den hohen Drücken ausgesetzt sind, die durch den Betrieb des Lautspechers erzeugt werden. Für eine optimale Leistung empfehlen wir die Verwendung von 3/4"MDF (Medium Density Fiberboard) und interner Versteinfung. Das Gehäuse sollte zusammengeklebt und mit Nageln oder Schrauben gesichert werden.

Volumen berechnen

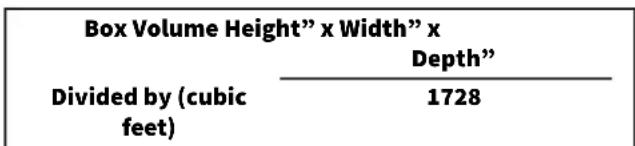

Beider Berechnung des Volumens werden lediglich die Abmessungen in Zoll gemessen und die folgende Formel verwendet: H x B x T geteilt durch 1728 (Kubikfuß). Siehe Block unter.

Wenn zwei gegenüberliegenden Seiten umgleich lang sind, addieren Sie sie und teilen Sie sie durch zwei, um den Durchschnitt zu erhalten. Wenn Sie diese Zahl verwenden, erhalten Sie das Volumen, ohne dass die Box in Abschnittene berechnet und die Abschnittte addiert werden müssen. Die Dicke des Prallmaterials verringgert das Innvolumen, so dass these von den Außenabmessungen abgezogen werden muss, um das Innvolumen zu bestimmen. Der Lautsprecher selbst reduziert auch die interne Lautstärke. Die Luftmenge, die von jedem Modell verträgt wird, ist auf dem Datenblatt aufgefuhrt und sollte ebenfalls von der Bruttovolumenberechnung abgezogen werden.

Versiegeltes Gehäuse

HINWEIS: Vb ist die interne Lautstärke, bevor eine Laufsprecherverschiebung hinzugeführ wird. Alle Außenmaß basierten auf der Verwendung von 1,90 cm (3/4") Materialien.

HINWEIS: Wenn Sie andere als die empfohlenen Gehäuse verwenden, wenden Sie sich an den technischen Support, um die richtige Anwendung zu erhalten.

Empfehlung für ein optimal abgedichtetes Gehäuse

Bevor Sie mit der Installation beginnen, befolgen Sie diese einfachen Regel:

1. Lesen und verstehen Sie die Anweisungen sorgfältig, bevor Sie versuchen, diese Laufsprecher zu installmenten.
2. Zur einfacheren Montage empfehlen wir, alle Kabel zu verlegen, bevor Sie die Lautsprecher an ihrem Platz montieren.
3. Verwenden Sie hochwertige Steckverbinder für eine zuverlässige Installation und zur Minimierung von Signal- oder Stromverlusten.
4. Denken Sie nach, bevor Sie bohlen! Achten Sie daraufuf, dass Sie bei Arbeiten an Fahrzeugen keine Benzintanks, Kraftstoffleitungen, Brems-oder Hydraulikleitungen, Unterdruckleitungen oder elektrischen Leitungen durchtrennen oder in diese bohlen. Achten Sie beim Einbau in ein Boot daraufuf, dass Sie den Haupttrumpf nicht durchschneiden oder durchbohlen.
5. Verlegen Sie niemals Kabel unter dem Fahrzeug. Das Verlegen der Kabel im Fahrzeug- oder Rumpfbereich bietet den besten Schutz.
6. Vermeiden Sie es, Kabel über oder durch scharfe Kanten zu führen. Verwenden Sie Gummi- oder Kunststofftullen, um alle durch Metall verlegten Drahte, insbesondere die Firewall, zu schützen.

Montage

1. Bestimmen Sie, wo die Laufsprecher montiert werden sollen. Stellen Sie sicher, dass der Bereich groß genug ist, damit der Laufsprecher möglich montiert werden kann. Stellen Sie safer, dass der Montageort tief genug ist, damit der Laufsprecher hineinpasst. Betätigten Sie beim Einbau in eine Tur alle Funktionen (Fenster, Schlösser usw.) über den gesamten Betriebsbereich, um sicherzustellen, dass keine Hindernisse vorhanden sind.
2. Entnehmen Sie der Spezifikationstabelle den richtigen Lochdurchmesser für Ihr Lautsprechermodell. Schneid- und Montageschablonen finden Sie unter www.rockfordfosgate.com.
3. Markieren Sie die Stellen für die Befestigungsschrauben. Bohren Sie die Locher mit einem 1/8-Zoll-Bohrer.
4. Führn Sie die Lautspracherkabel durch den Ausschnitt und schlieben Sie sie an die Lautspricheranschlüsse an. Achten Sie beim Anschlossen der Kabel auf die richtige Polarität. Der Pluspol des Lautsprachers ist mit einem "+" gekennzeichnet.
5. Bringen Sie den Zierring über dem Lautspeicher an und befestigen Sie..., ohn mit den vier (4) mitgelieferten Schrauben.
6. Ziehen Sie die Schrauben an, bis der Laufsprecher fest sitzt, um ein Klappern zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an.

SCHALTER DER LAUTSPRECHERANSCHLUSSE LAUTSPRECHER UND COLOR OPTIXTM-AN-SCHLUSSE

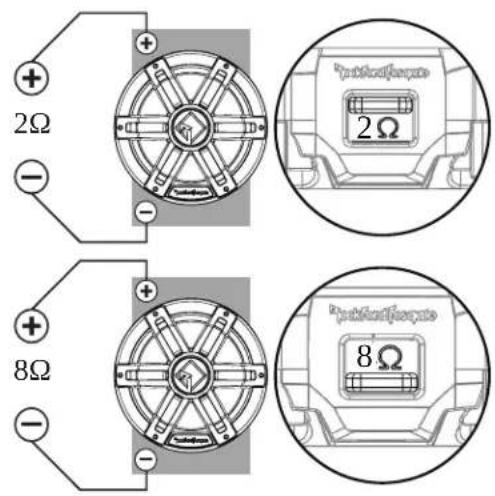

D4 Impedanzoptionen

D2 Impedanzoptionen

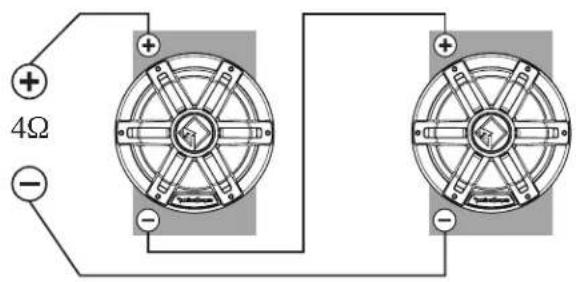

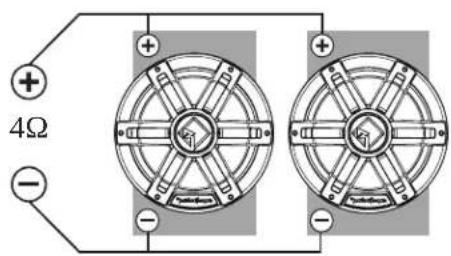

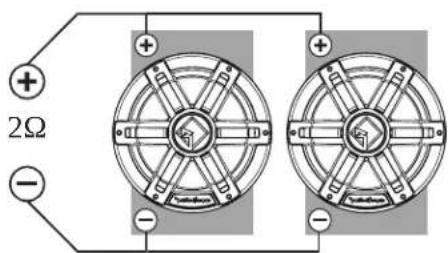

Serienverkabelungsoptionen für Woofer

D4 mit Schalter auf 2Ω

D2 mit Schalter auf 1Ω
Optionen für Woofer-Parallelverdraughtung

D4 mit Schalter auf 8Ω

D2 mit Schalter auf 4Ω

LAUTSPRECHER-Verkabelung

Es gibt (2) verschiedene Optionen für die Verkabelung ihrer Laufsprecher.

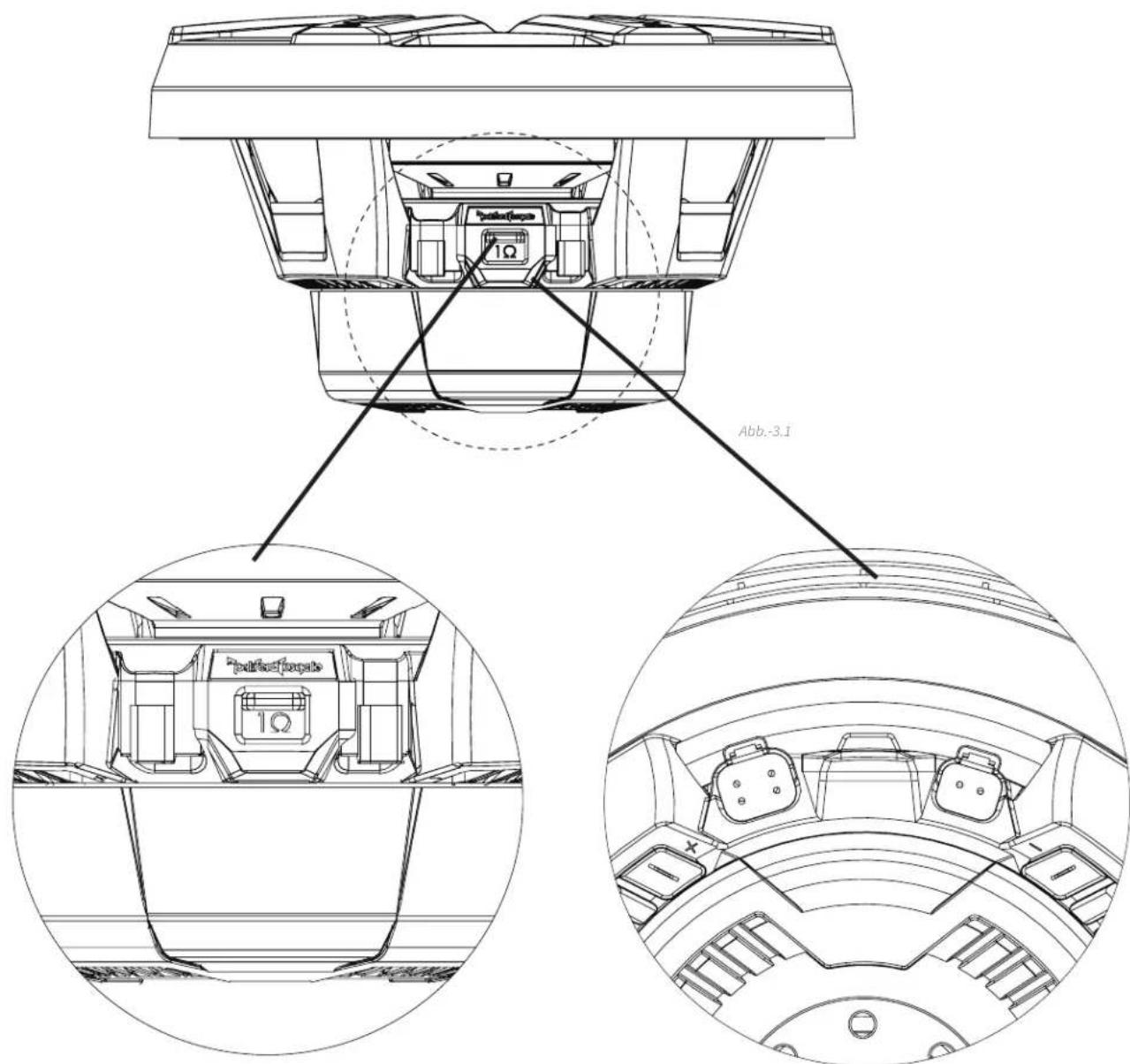

Verwenden Sie die mitgelieferte Flachsteckhülse wie in Abbildung 3.1. Sie können auch den DEUTSCH-™/Amphenol-Stil Konnektor-Eingang (nicht im Lieferumfang) geben dem COLOR OPTIX™ Konnektor verwenden.

COLOR OPTIXTM Verkabelung

Wenn Sie PMX-RGB nicht verwenden, folgen Sie den Diagrammen unter für die Anleitungen für die korrekten Stiftkontakte und Festverdraughtung.

Vorsichtsmaßnahmen für die COLOR OPTIXTM Verkabelung

• Nicht an 24-Volt-Spannung anschließen
• Wir empfehlen nur die Verwendung der COLOR OPTIX™ Verkabelungstabelle oder den Anschluss an PMX-RGB. Andere Arten von Anschlüssen konnen die Laufsprecher oder das angeschlossene Gerät beschädigen.
• Wir empfehlen, eine Sicherung (nicht im Lieferumfang) am geltben 12-Volt-Kabel zu installieren, wenn Sie NICHT PMX-COLOR OPTIX™ verwenden. Siehe COLOR OPTIX™ Verkabelungstabelle für Verkabelungsoptionen.
• Rockford empfehlte eine Kabelstärke von mindestens 20 Gauge für die Festverdraughtung ihrer COLOR OPTIX™ Lautsprecher.
• COLOR OPTIXTM Lichter nie direkt an 12 Volt anschließen. Verwenden Sie entweder PMX-RGB oder einen Kippschalter (nicht im Lieferumfang), der an ein gesichertes 12-Volt-Netzeil angeschlossen ist. Weitere Informationen zur erforderlichen Sicherungsgroße (nicht im Lieferumfang) finden Sie in den technischen Daten.

Abb. -4.3

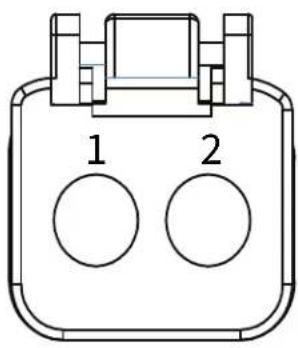

Laatsprecher-Stiftkontakte (Drahtseite)

1-ROT-Positiver Laufsprechereingang

2-SCHWARZ-Negative

Laatsprechereingang

NICT im Lieferumfang mit den Lautsprechern

Der Konnektor ist DEUTSCH™/Amphenol-Stil DT06-2S

VERKABELUNGSOPTIONEN FÜR COLOR OPTIXTM

LED-AUSGANGSFARBE DIESES FARBIGE KABEL AN DIE ERDUNG ANSCHLIESSEN
ROT ROT
GRÜN GRÜN
BLAU BLAU
GELB ROT U. GRÜN
PINK ROT U. BLAU
AQUA GRÜN U. BLAU
WEISS ROT, GRÜN U. BLAU
Schließen Sie die farbigen Kabel rechts für die Ausgangsfarbe links an.Schließen Sie alle gelben Kabel zusammen an einem 12-Volt-Schaltkreis an. Siehe Vorsichtsmaßnahmen für die Verkabelung.

COLOR OPTIX™ Stiftkontakte (Drahtseite) COLOR OPTIX™ Konnector

1-ROT (Erdungseingang)
2-Gelb (12V + Eingang)
3-Blau (Erdungseingang)
4- Grün (Erdungseingang)

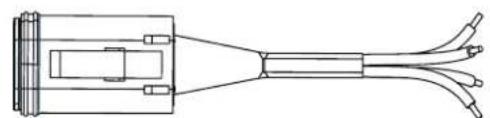

Im Lieferumfang der Lautsprecher

Der Konnektor ist DEUTSCHTM/Amphenol-Stil DT06-45

Mitgeliefert
Aabb.4.2
