OLED65C8PVA - Télévision LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Taille de l'écran	65 pouces
Type d'écran	OLED
Résolution	4K Ultra HD (3840 x 2160)
Technologie HDR	HDR10, Dolby Vision
Fréquence de rafraîchissement	120 Hz
Connectivité	4 x HDMI, 3 x USB, Ethernet, Wi-Fi, Bluetooth
Audio	Dolby Atmos, 2.2 canaux, 40W
Système d'exploitation	webOS
Dimensions (L x H x P)	144,6 x 83,2 x 5,9 cm (sans pied)
Poids	29,5 kg (sans pied)
Consommation énergétique	160 W (en fonctionnement), 0,5 W (en veille)
Garantie	2 ans

FOIRE AUX QUESTIONS - OLED65C8PVA LG

Comment effectuer la configuration initiale de mon téléviseur LG OLED65C8PVA ?

Allumez votre téléviseur et suivez les instructions à l'écran pour choisir la langue, se connecter à votre réseau Wi-Fi et configurer les paramètres de votre compte LG.

Pourquoi mon téléviseur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment régler la luminosité de mon téléviseur LG OLED65C8PVA ?

Accédez au menu 'Paramètres', puis sélectionnez 'Image'. Vous pouvez ajuster la luminosité, le contraste et d'autres paramètres d'affichage selon vos préférences.

Comment connecter mon téléviseur à des appareils externes ?

Utilisez les ports HDMI à l'arrière du téléviseur pour connecter des appareils externes comme des consoles de jeux, des lecteurs Blu-ray ou des décodeurs. Sélectionnez la source appropriée via le menu d'entrée.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Paramètres', puis 'À propos de ce téléviseur' et sélectionnez 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet pour télécharger les mises à jour disponibles.

Pourquoi l'image de mon téléviseur est-elle floue ?

Vérifiez la source de votre vidéo et assurez-vous qu'elle est en haute définition. Vous pouvez également ajuster les paramètres d'image pour améliorer la clarté.

Comment utiliser les applications sur mon LG OLED65C8PVA ?

Appuyez sur le bouton 'Home' de la télécommande pour accéder au menu principal, puis sélectionnez 'LG Content Store' pour télécharger des applications. Vous pouvez également accéder aux applications déjà installées depuis ce menu.

Que faire si le son de mon téléviseur est déformé ou absent ?

Vérifiez que le volume n'est pas coupé et qu'il n'est pas réglé sur un niveau très bas. Accédez aux paramètres audio pour vérifier les options de sortie et réinitialiser les paramètres si nécessaire.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans 'Paramètres', puis 'Général' et sélectionnez 'Réinitialiser aux paramètres d'usine'. Notez que cela supprimera toutes vos données et configurations personnelles.

Mon téléviseur LG OLED65C8PVA est-il compatible avec HDR ?

Oui, le LG OLED65C8PVA prend en charge le HDR. Assurez-vous que votre source de contenu est également compatible avec HDR pour en profiter pleinement.

Comment utiliser la fonction de partage d'écran ?

Assurez-vous que votre appareil est connecté au même réseau Wi-Fi que votre téléviseur, puis utilisez la fonction de partage d'écran de votre appareil mobile pour diffuser du contenu sur le téléviseur.

MODE D'EMPLOI OLED65C8PVA LG

Sécurité et référence

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

Avertissement! Consignes de sécurité

AVERTISSEMENT

Ce symbole est destiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution.

Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l'entretien (réparation) de l'appareil se trouvent dans la documentation.

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS LE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

• POUR PRÉVENIR TOUT RISQUE D'INCENDIE, TENEZ LES BOUGIES OU AUTRES OBJETS À FLAMMES NUES ÉLOIGNÉS DE CE PRODUIT EN TOUT TEMPS.
• N'installez pas la TV et la télécommande dans les environnements suivants :

-Évitez d'exposer l'appareil à la lumière directe du soleil.
-Une zone fortement humide comme une salle de bain
-À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur.
-À proximité d'un plan de travail de cuisine ou d'un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l'huile.
–Une zone exposée à la pluie et au vent.

• N'exposez pas l'appareil à la pluie ou aux éclaboussures. Ne placez pas d'objets contenant du liquide (tels qu'un vase, une tasse, etc.) sur ou au-dessus de ce produit (par exemple, sur une étagère au-dessus de l'unité).
• N'installez pas le téléviseur à proximité d'objets inflammables, comme de l'essence ou des bougies. N'exposez pas directement le téléviseur à l'air conditionné.

-N'installez pas l'appareil dans un endroit excessivement poussièreux.

Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, une combustion/explosion, un dysfonctionnement ou une déformation du produit.

- Ventilation

-Installez le téléviseur dans un endroit bien aéré. Évitez les espaces fermés, tels qu'un meuble de bibliothèque.
-N'installez pas le produit sur un tapis ou un coussin.
-Évitez de bloquer ou de couvrir le produit avec un tissu ou autre matériau lorsque l'unité est branchée.

- Évitez de toucher les ouvertures de ventilation. Lors de l'utilisation prolongée du téléviseur, les ouvertures de ventilation peuvent surchauffer.

• Protégez le câble d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifiez soigneusement les fiches, les prises murales et les points de sortie du cordon de l'appareil.
• Ne déplacez pas le téléviseur tant que le cordon d'alimentation est branché.

• N'utilisez pas de cordon d'alimentation endommagé ou déformé.

• Veillez à tenir le cordon d'alimentation par la fiche pour le débrancher. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.

• Ne branchez pas trop d'appareils à la même prise secteur pour éviter les risques d'incendie ou de choc électrique.
  • Déconnexion de l'appareil de l'alimentation principale

-La fiche d'alimentation est l'élément de déconnexion. En cas d'urgence, la fiche d'alimentation doit rester facilement accessible.

- Ne laissez pas les enfants grimper sur la TV ou s'agripper dessus. Dans le cas contraire, la TV risque de tomber ce qui peut entraîner des blessures graves.

- Mise à la terre de l'antenne extérieure (peut varier selon le pays):

-Si une antenne extérieure est installée, respectez les précautions suivantes. Un système d'antenne extérieure ne doit pas être installé à proximité de lignes électriques aériennes ou autres lumières ou circuits électriques. Il ne doit pas entrer en contact avec des lignes ou circuits électriques au risque d'entraîner un décès ou des blessures graves.

Assurez-vous que le système d'antenne est mis à la terre pour assurer une certaine protection contre les surtensions et l'accumulation des charges statiques. La section 810 du National Electrical Code (NEC) aux États-Unis fournit des informations concernant la mise à la terre correcte de l'antenne et de la structure porteuse, la mise à la terre du câble d'entrée à une unité de décharge d'antenne, la taille des conducteurs de terre, l'emplacement de l'unité de décharge d'antenne, la connexion et les prérequis des électrodes de terre. Mise à la terre d'une antenne selon le National Electrical Code, ANSI/NFPA 70

• Mise à la terre (ne s'applique pas aux appareils ne nécessitant pas de mise à la terre)
• Un téléviseur muni d'une fiche électrique secteur mise à la terre avec trois broches doit être branché sur une prise secteur mise à la terre avec trois broches. Veillez à brancher le câble de mise à la terre pour éviter les chocs électriques.
• Ne touchez jamais cet appareil ou cette antenne pendant un orage. Vous pourriez vous électrocuter.
• Assurez-vous que le cordon d'alimentation est bien branché au téléviseur et à la prise murale. Si ce n'est pas le cas, la fiche d'alimentation et la prise risquent d'être endommagées. Dans des situations extrêmes, un incendie peut se déclarer.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans le produit, débranchez le cordon d'alimentation et contactez le service client.
• Ne touchez pas le bout du cordon d'alimentation lorsqu'il est branché. Vous risqueriez de subir un choc électrique.
• Si vous êtes confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre service client local.
  -Le produit a été endommagé.
  -Si de l'eau ou une autre substance pénètre dans le produit (adaptateur secteur, cordon d'alimentation ou téléviseur).
  -Si vous sentez de la fumée ou toute autre odeur émanant du téléviseur
• Pendant les orages ou lorsque l'appareil n'est pas utilisé pendant un long moment.
  Même si le téléviseur est éteint via la télécommande ou un bouton, l'alimentation secteur est connectée à l'unité si elle n'est pas débranchée.
• N'utilisez pas d'appareil électrique à haute tension à proximité du téléviseur (par exemple, un tue-mouches électrique). Cela pourrait endommager le produit.
• N'essayez pas de modifier ce produit sans une autorisation écrite de LG Electronics. Un incendie accidentel ou un choc électrique peuvent se produire. Contactez votre service client local pour tout service ou réparation. Des modifications non autorisées peuvent annuler le droit de l'utilisateur à utiliser ce produit.
• Utilisez uniquement des pièces/accessoires approuvés par LG Electronics. Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, un dysfonctionnement ou des dommages au produit.
• Ne démontez pas l'adaptateur secteur ou le câble d'alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
• Manipulez l'adaptateur avec précaution pour éviter de le faire tomber ou de l'abîmer. Un impact pourrait endommager l'adaptateur.
• Pour réduire les risques d'incendie ou de choc électrique, ne touchez pas le téléviseur avec les mains mouillées. Si le cordon d'alimentation est mouillé ou couvert de poussière, séchez intégralement la prise d'alimentation ou essuyez la poussière.

- Batteries

- Rangez les accessoires (batterie, etc.) dans un endroit sûr hors de la portée des enfants.

-Ne court-circuitez pas les batteries, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N'exposez pas les piles à une température excessive.

- Déplacement

- Lorsque vous déplacez le produit, assurez-vous qu'il est éteint, débranché et que tous les câbles ont été retirés. Il faut deux (2) personnes ou plus pour porter un téléviseur de grande taille. Ne vous appuyez pas sur le panneau avant du téléviseur et n'appliquez aucune pression dessus. Vous risqueriez d'endommager le produit ou de vous exposer à un risque d'incendie ou de blessure.

- Ne laissez pas le matériau d'emballage anti-humidité ou l'emballage en vinyle à la portée des enfants.

- Évitez tout impact ou chute d'objets sur l'appareil, et ne laissez rien tomber sur l'écran.

- N'appuyez pas fortement sur le panneau avec la main ou un objet pointu tel qu'un clou, un crayon ou un stylo. Ne rayez pas le panneau. Cela risquerait d'endommager l'écran.

- Nettoyage

-Lorsque vous nettoyez le produit, débranchez le cordon d'alimentation et essuyez délicatement la surface avec un chiffon doux et sec. Ne pulvérisez pas d'eau ou autre liquide directement sur le téléviseur. N'utilisez jamais de produit pour vitre, de désodorisant, d'insecticide, de lubrifiant, de cire pour voiture ou industrielle, d'abrasif, de diluant, de benzène, d'alcool, etc., car ces produits risqueraient d'endommager le produit et / ou son écran. Le non-respect de cette consigne peut provoquer un choc électrique ou endommager le produit.

Préparation

• Si le téléviseur est mis sous tension pour la première fois depuis son expédition depuis l'usine, l'initialisation peut prendre quelques minutes.
  • L'image présentée peut être différente de votre téléviseur.
• L'affichage à l'écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel.
• Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modèle de produit utilisé.
• De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur.
• Le téléviseur doit être raccordé à une prise électrique facile d'accès située à proximité. Le bouton marche/arrêt n'est pas présent sur tous les modèles de produit. Pour éteindre ces appareils, il est nécessaire de débrancher le cordon d'alimentation.
• Les éléments fournis avec votre produit différent en fonction du modèle choisi.
• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.
• Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent comporter des connecteurs d'une épaisseur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB cable USB ou la clé USB ne s'adapte pas au port USB de la TV.

*A ≤ 10 mm

*B ≤ 18 mm

• Utilisez un câble certifié sur lequel est apposé le logo HDMI.
- Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. (Types de câbles HDMI recommandés)

-Câble HDMI®/TM haute vitesse (max. 3 m)

-Câble HDMI®/TM haute vitesse avec Ethernet (max. 3 m)

Achat séparé

Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications sans préavis dans le but d'améliorer la qualité du produit. Contactez votre revendeur pour vous procurer ces articles. Ces périphériques fonctionnent uniquement avec certains modèles.

Le nom ou le design du modèle peut changer en cas de mise à niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialité du fabricant.

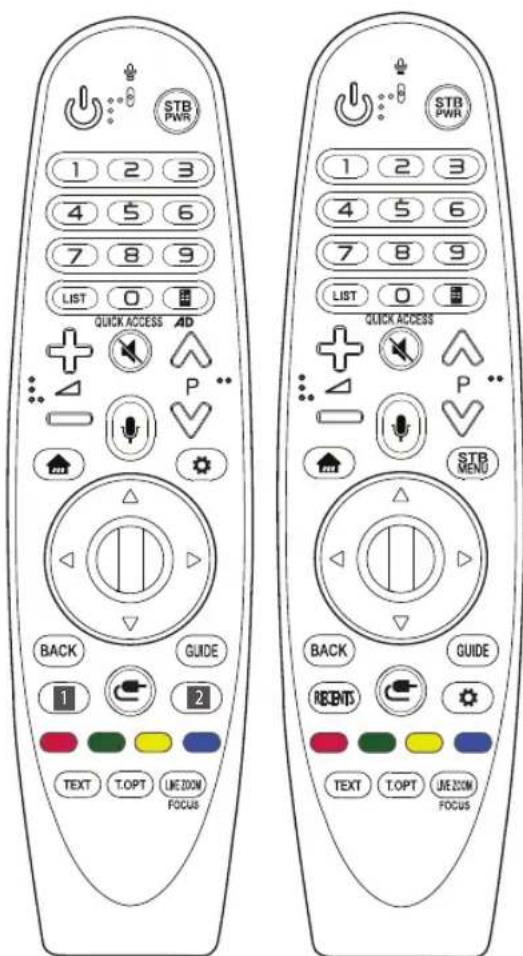

Télécommande Magic

(Selon le modèle)

AN-MR18BA

Vérifiez si votre modèle de téléviseur prend en charge la fonction Bluetooth dans les spécifications du module sans fil afin de vous assurer qu'il est compatible avec la télécommande Magic.

Support de fixation murale

(Selon le modèle)

Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

Modèle	OLED55/65B8* OLED55/65C8* OLED55/65E8*	OLED77C8*
VESA (A x B) (mm) 300 x 200 400 x 200
Vis standard M6 M6
Nombre de vis 4 4
Support mural OLW480B OLW480B


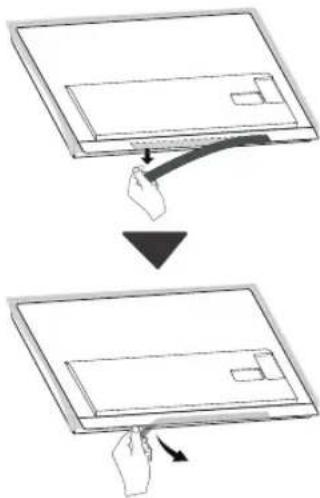

- Retirez le support lui-même et le film protecteur qu'il contient lorsque vous installez le support de montage mural. (Uniquement OLED55/65E8*)

Soulever et déplacer la TV

Lisez les consignes suivantes afin d'éviter de rayer ou d'endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l'appareil.

• Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d'origine.
• Avant de déplacer ou de soulever la TV, déconnectez le câble d'alimentation et tous les câbles.
• Lorsque vous soulevez la TV, orientez l'écran à l'opposé de vous pour éviter de l'endommager.

- Tenez fermement la TV par le côté et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur. (Non applicable pour les modèles OLED55/65E8*)

• Si votre téléviseur est volumineux, faites-vous aider par une autre personne.
• Lorsque vous transportez la TV, tenez-la comme indiqué sur l'illustration suivante.

• Tenez le bord du téléviseur d'une main et le bas de la face arrière de l'autre main. (Tenez la face arrière lorsque vous placez le téléviseur au sol. Vous risquez de vous blesser si vous tenez la partie inférieure en verre.) (Uniquement OLED55/65E8*)
• Lorsque vous transportez la TV, ne l'exposez pas à des secousses ou à des vibrations excessives.
• Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l'incliner vers la gauche ou la droite.
• N'exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l'écran.
• Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager les boutons.

• Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
• Ne déplacez pas le téléviseur en le tenant par le clip de gestion des câbles car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur.
• Pour fixer le support au téléviseur, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de le rayer.

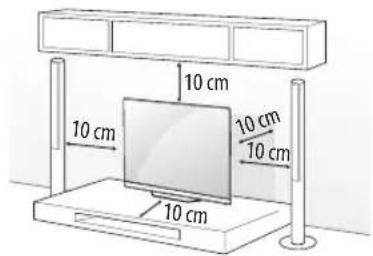

Installation sur une table

1 Soulevez et positionnez la TV à la verticale sur une table.

- Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

10 cm 10 cm 10 cm 10 cm 10 cm

(Selon le modèle)

2 Branchez le cordon d'alimentation sur une prise murale.

- Si vous installez le téléviseur sur son/ses pied(s) au lieu de le fixer sur un mur, assurez-vous que les supports détachés sont fixés au bas du téléviseur. (Uniquement OLED55/65E8*)

• Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l'assemblage du produit. (Vous pourriez endommager le produit.)
• Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures.
• Afin d'optimiser la sécurité et la durée de vie du produit, n'utilisez pas d'éléments non agréés.
• La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments non agréés.
• Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s'incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer.

- Si un téléviseur est posé sur un support instable, il risque de chuter et représente un danger potentiel. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en suivant les précautions suivantes :

-Utiliser les boîtiers et supports recommandés par le fabricant du téléviseur.
-Utiliser uniquement des meubles pouvant supporter en toute sécurité le poids du téléviseur.
-Vérifier que le téléviseur ne surplombe pas le bord du meuble sur lequel il est posé.
-Ne pas placer le téléviseur sur un meuble haut (par exemple un placard ou une bibliothèque) sans l'attacher au meuble à l'aide d'un support adapté.
-Ne pas poser le téléviseur sur du tissu ou tout autre matériau placé entre le meuble et le téléviseur.
-Sensibiliser les enfants aux dangers qu'ils enconnrent lorsqu'ils grimpent sur le meuble pour atteindre le téléviseur ou ses boutons de commande.

Fixation du téléviseur au mur

1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l'arrière de la TV.
- Si des boulons sont insérés dans les trous des boulons à œil, dévissez d'abord ces boulons.
2 Fixez les supports muraux avec les boulons sur le mur. Ajustez le support mural et les boulons à œil à l'arrière de la TV.
3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane.

• Utilisez un support ou un meuble d'une largeur et d'une résistance suffisante pour soutenir en toute sécurité la TV.
• Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

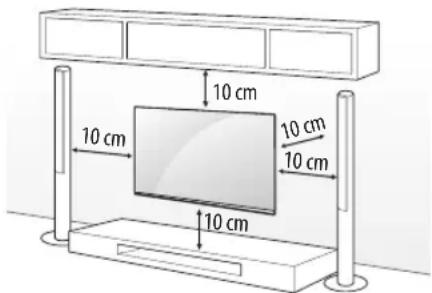

Montage mural

Prenez les précautions nécessaires pour fixer le support mural (en option) à l'arrière de la TV et installez-le sur un mur solide perpendiculaire au sol. Contactez un personnel qualifié pour fixer la TV sur d'autres matériaux de construction. Pour l'installation murale, LG recommande l'intervention de professionnels qualifiés. Nous vous recommandons d'utiliser le support mural LG. Le support de montage mural LG est facile à déplacer même lorsque les câbles sont branchés. Si vous n'utilisez pas le support mural LG, veuillez utiliser un support mural permettant une fixation solide de l'appareil au mur et offrant suffisamment d'espace pour permettre la connexion de périphériques externes. Il est conseillé de brancher tous les câbles avant d'installer les supports muraux fixes.

10 cm 10 cm 10 cm 10 cm 10 cm

(Selon le modèle)

• Procédez à l'inverse du processus de fixation pour retirer le support avant d'installer la TV sur un support mural.
• Pour plus d'informations sur les vis et les supports de montage mural, référez-vous à la section sur les achats séparés.
• Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrière du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviter qu'il ne tombe.
• Lorsque vous fixez un téléviseur au mur, veillez à ne pas utiliser les câbles d'alimentation ou de signal qui pendent à l'arrière pour l'accrocher.
• N'installez pas le produit sur un mur où il est susceptible d'être exposé à de l'huile ou à de la vapeur d'huile. Cela pourrait endommager le produit et provoquer sa chute.

Raccordements

Connectez plusieurs périphériques externes à la TV et changez de source d'entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d'un périphérique externe, reportez-vous au manuel fourni avec ce dernier.

Antenne/Câble

Connectez la TV à une prise d'antenne murale avec un câble RF (75 Ω).

• Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
• Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
• Si vous utilisez une antenne et que la qualité d'image est mauvaise, essayez de réaligner l'antenne dans la bonne direction.
  • Le câble et le convertisseur d'antenne ne sont pas fournis.
• Si l'emplacement ne prend pas en charge la diffusion ULTRA HD, ce téléviseur ne peut pas recevoir de diffusion ULTRA HD directement. (Selon le modèle)

Antenne satellite

Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un câble satellite RF (75 Ω). (Selon le modèle)

Autres connexions

Connectez votre téléviseur à des périphériques externes. Pour une qualité d'image et de son optimale, connectez le périphérique externe et le téléviseur à l'aide du câble HDMI. Certains câbles ne sont pas fournis.

HDMI

- Formats audio HDMI pris en charge :

(Selon le modèle)

DTS (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz),

DTS HD (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz), True HD (48 kHz),

Dolby Digital/Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz), PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz)

(Seulement les modèles UHD)

→ ⚙ → ⬇ ( ⚙ ) → Image → Paramètres

supplémentaires → HDMI ULTRA HD Deep Colour

-Marche : Prend en charge la 4K à 50/60 Hz (4:4:4, 4:2:2, 4:2:0)

-Arrêt : Prend en charge la 4K à 50/60 Hz 8 bits (4:2:0)

Si le périphérique connecté au port Entrée prend également en charge ULTRA HD Deep Colour, votre image pourra être plus précise. Toutefois, si le périphérique ne prend pas en charge ce paramètre, il se peut qu'il ne fonctionne pas correctement. Dans ce cas, désactivez le paramètre HDMI ULTRA HD Deep Colour du téléviseur.

USB

Certains ports USB peuvent ne pas fonctionner. Si un appareil USB branché sur un port USB n'est pas détecté alors connectez-le directement au téléviseur.

Périphériques externes

Les périphériques externes disponibles sont les suivants : Lecteur Blu-ray, récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, consoles de jeu et autres périphériques externes.

• Le raccordement du périphérique externe peut différer selon le modèle.
• Connectez des périphériques externes à la TV sans tenir compte de l'ordre des ports du TV.
• Si vous enregistrez un programme TV sur un enregistreur de Bluray/DVD ou un magnétoscope, veillez à raccorder le câble de source d'entrée du signal du téléviseur au téléviseur via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
• Veuillez consulter le manuel d'équipement externe contenant les instructions d'utilisation.
• Si vous connectez une console de jeu à la TV, utilisez le câble fourni avec la console de jeu.
• En mode PC, un bruit peut être associé à la résolution, au modèle vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu IMAGE jusqu'à ce que l'image soit nette.
• En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée.
• Lors de la lecture de contenu ULTRA HD sur votre PC, il se peut, selon les performances de votre PC, que la lecture de contenus vidéo ou audio soit altérée. (Selon le modèle)
• Si vous vous connectez via un réseau LAN câblé, il est recommandé d'utiliser un câble CAT 7. (Uniquement lorsque le port LAN fourni.)

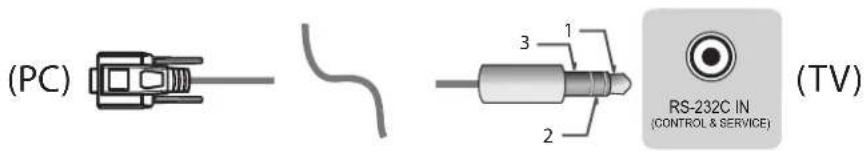

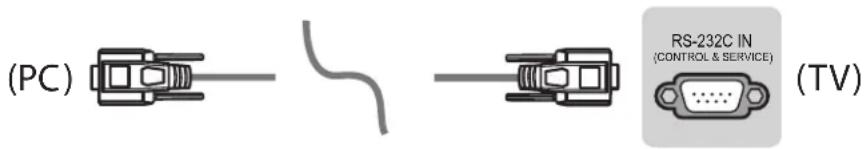

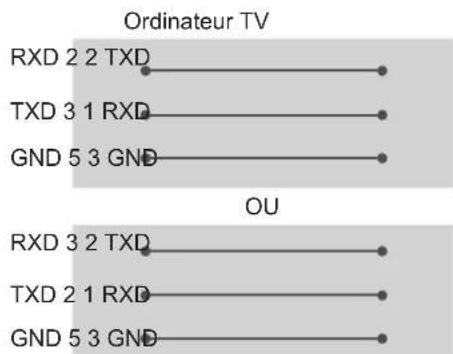

Configuration à distance RS-232C

Pour obtenir plus d'informations sur la configuration du contrôle externe RS-232C, rendez-vous sur www.lg.com. Téléchargez et lisez le manuel. (Selon le modèle)

• Ne faites pas tomber le produit ou ne le laissez pas tomber lors du branchement de périphériques externes. Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit.
• Lorsque vous branchez des périphériques externes comme des consoles de jeu vidéo, veillez à ce que les câbles de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.

Utilisation du bouton POWER

Vous pouvez utiliser facilement les fonctions de la TV à l'aide du bouton POWER.

1 Toutes les applications en cours d'exécution fermeront, et tout enregistrement en cours s'arrêtera. (Selon le pays)

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton Ⓧ Utilisez le bouton pour régler les options du menu.

	Permet d'éteindre le téléviseur.
	Permet d'accéder au menu Paramètres.
×	Efface les informations affichées à l'écran et revient à l'affichage TV.
	Permet de changer la source d'entrée.

Utilisation de la télécommande Magic

(Selon le modèle)

Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV.

Lorsque le message « La batterie de la télécommande Magic est faible. Remplacez les piles. » s'affiche, remplacez-les.

Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AA). Faites correspondre les pôles et avec les signes sur l'étiquette placée à l'intérieur de la télécommande, puis refermez le couvercle. Veillez à orienter la télécommande vers le capteur situé sur la TV. Pour retirer les piles, faites l'inverse de la procédure d'installation.

STB PWR 1 2 3 4 5 6 7 8 9 LIST 0 QUICK ACCESS AD + - BACK GUIDE 1 2 TEXT T.OPT LIE ZOOM FOCUS STB PWR 1 2 3 4 5 6 7 8 9 LIST 0 QUICK ACCESS + - BACK GUIDE RECENTS TEXT T.OPT LIE ZOOM FOCUS

(Certains boutons et services peuvent ne pas être disponibles, selon les modèles ou régions.)

* Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.

(BOUTON MARCHE/ARRÊT) Permet d'éteindre ou d'allumer la TV.

STB PWR Vous pouvez mettre votre set-up-box hors ou sous tension en ajoutant le set-up-box à la télécommande universelle de votre téléviseur.

Touches numérotées Permettent de saisir des chiffres.

LIST Permet d'accéder à la liste des programmes enregistrés.

(Télécommande d'écran) Affiche la télécommande d'écran.

-Permet d'accéder au menu de la Télécommande universelle.

QUICK ACCESS* Vous pouvez accéder aux applications ou à la Live TV à l'aide des Touches numérotées correspondant à ces fonctions.

AD * Permet d'activer la fonction audiodescription.

+Δ = Permet de régler le niveau du volume.

(SOURDINE) Permet de couper tous les sons.

* (SOURDINE) Permet d'accéder au menu Accessibilité.

AP Permet de faire défiler les chaînes mémorisées.

* (Reconnaissance vocale)

La fonction Reconnaissance vocale nécessite une connexion réseau. Une fois la barre d'affichage vocal activée sur l'écran du téléviseur, maintenez la touche enfoncée et énoncez votre commande à haute voix.

(ACCUEIL) Permet d'accéder au menu Accueil.

* (ACCUEIL) Affiche l'historique précédent.

(Paramètres rapides) Permet d'accéder aux Paramètres rapides.

* (Paramètres rapides) Permet d'afficher le menu Tous les paramètres.

STB MENU Affiche le menu d'accueil de la set-top box.

-Lorsque vous ne regardez pas la télévision avec un set-top box: l'écran du set-top box s'affiche.

Molette (OK) Appuyez au centre de la Molette pour sélectionner un menu. Changez d'émission en utilisant la molette.

△▽(Haut/bas/gauche/droite) Appuyez sur les boutons haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les touches △ lorsque le pointeur est actif, celui-ci disparaît de l'écran et la télécommande Magic Remote fonctionne comme une télécommande classique. Pour faire réapparaître le pointeur à l'écran, agitez la télécommande Magic Remote de gauche à droite.

BACK Permet de revenir au niveau précédent.

BACK * Permet d'effacer les informations affichées à l'écran et de revenir à la dernière source.

GUIDE Présente le guide des programmes.

1, 2 Touches des services de streaming Permet de se connecter au service de streaming vidéo.

RECENTS Affiche l'historique précédent.

(SOURCE) Permet de changer la source d'entrée.

* (SOURCE) Permet d'afficher l'ensemble des listes de sources d'entrée externes.

, , , Ces couches permettent d'accéder à des fonctions spéciales dans certains menus.

* (Touche rouge) Permet de lancer l'enregistrement.

Touches télétexte (TEXT, T.OPT) Ces touches sont utilisées pour le télétexte.

LIVE ZOOM En faisant un zoom avant sur la zone sélectionnée, vous pouvez l'afficher en plein écran.

FOCUS® Vous pouvez effectuer un zoom avant sur la zone où la télécommande est pointée.

Enregistrement de la télécommande Magic

Procédure d'enregistrement de la télécommande Magic

Pour utiliser la télécommande Magic Remote, jumelez-la au téléviseur.

1 Insérez des piles dans la télécommande Magic Remote et allumez le téléviseur.

2 Dirigez la télécommande Magic Remote vers le téléviseur et appuyez sur la touche Molette (OK) de la télécommande.

* Si le téléviseur ne parvient pas à enregistrer la télécommande Magic Remote, essayez à nouveau après avoir éteint puis rallumé le téléviseur.

Procédure d'annulation de l'enregistrement de la télécommande Magic

Appuyez sur les touches BACKACC(24L) simultanément pendant cinq secondes pour découpler la télécommande Magic Remote de votre téléviseur.

* Maintenez enfoncée la touche GPRDEsappairer et appairer de nouveau en un geste la télécommande Magic Remote.

- Il est recommandé de placer le point d'accès à plus de 0,2 mètre du téléviseur. Si le point d'accès est installé à moins de 0,2 mètre, la télécommande Magic risque de ne pas fonctionner à cause des interférences de fréquence.

- En mode analogique et dans certains pays, il est possible que certaines touches de la télécommande ne fonctionnent pas.

- N'utilisez pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide.

- Si les polarités des piles ne sont pas respectées, cela peut provoquer une fuite ou un éclatement qui pourrait à son tour causer un incendie, des blessures ou une pollution de l'atmosphère.

- Cet appareil utilise des piles. Selon les règlementations locales, vous devrez peut-être éliminer ces piles correctement pour respecter des considérations environnementales. Veuillez contacter les autorités locales pour obtenir des informations concernant l'élimination ou le recyclage des déchets.

- Les piles à l'intérieur ou à l'extérieur du produit ne doivent pas être exposées à une chaleur excessive comme celle du soleil ou d'un feu, entre autres.

Dépannage

Impossible de contrôler la TV avec la télécommande.

• Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.
• Vérifiez qu'il n'y ait aucun obstacle entre la TV et la télécommande.
- Vérifiez si les piles fonctionnent et si elles sont correctement installées (sur, sur).

Aucune image n'est affichée et aucun son n'est émis.

• Vérifiez si l'appareil est allumé.
• Vérifiez si le cordon d'alimentation est raccordé à la prise murale.
• Vérifiez la prise en branchant d'autres appareils.

La TV s'éteint de manière soudaine.

• Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.
• Vérifiez si la fonction d'arrêt automatique est activée dans les paramètres de temps concernés.
• Si aucun signal n'est émis quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.

Lorsque vous vous connectez au PC (HDMI), aucun signal n'est détecté.

• Allumez/éteignez le téléviseur à l'aide de la télécommande.
• Reconnectez le câble HDMI.
• Redémarrez le PC une fois le téléviseur allumé.

Affichage anormal

• Si le produit est froid au toucher, il pourra se produire un petit « scintillement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause.
• Cet écran est un produit techniquement avancé qui contient plusieurs millions de pixels. Il est possible que de minuscules points noirs et/ou lumineux (blanc, rouge, bleu ou vert) de la taille d'un ppm s'affichent à l'écran. Cela n'indique pas un dysfonctionnement et n'affecte pas les performances et la fiabilité du produit. Ce phénomène survient également sur les produits tiers ; aucun échange ou remboursement n'est possible.
• Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier.
  Ce phénomène résulte des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement.

Sons générés

• Bruit de craquement : Un bruit de craquement, lorsque vous regardez ou éteignez la TV, est généré par une contraction thermique plastique liée à la température et à l'humidité. Ce bruit est usuel sur les produits nécessitant une déformation thermique.
• Bourdonnement du circuit électrique/de l'écran : Bruit faible généré par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majeure partie de l'alimentation. Varie en fonction du produit.

Ce son généré n'affecte ni les performances ni la fiabilité du produit.

• Essorez le chiffon pour en retirer tout excès d'eau ou de nettoyant.
• Ne pulvérisez pas d'eau ou de nettoyant directement sur l'écran du téléviseur.
• Pulvérisez une faible quantité d'eau ou de nettoyant sur un chiffon sec pour essuyer l'écran.

Spécifications

Spécifications de diffusion
	Télévision numérique(Selon le pays)	TV analogique(Selon le pays)
Système TV	DVB-T/T21DVB-T/T2/C/S/S22	PAL B/B, PAL B/G,PAL D/K, PAL-ISECAM B/G, SECAM D/KNTSC-M
Couverture des chaînes	VHF, UHFC-Bande2, Ku-Bande2	VHF, UHF, CATV
Nombre maximal de chaînes pouvant être mémorisées	DVB-T/T2 & Téléviseur analogique : 3 000DVB-S/S2 : 6 000
Impédance d'antenne externe	75 Ω
Taille du module CI3(L x H x P)	100,0 mm x 55,0 mm x 5,0 mm

1 Uniquement sur les modèles prenant en charge DVB-T2. Même s'il s'agit d'un modèle terrestre numérique (DVB-T2), la fonction DVB-T/T2 ne s'applique pas aux Philippines.
2 Uniquement sur les modèles prenant en charge DVB-T2/C/S2.
3 Selon le modèle

- Les informations énergétiques fournies avec le produit sont indiquées conformément aux réglementations en vigueur dans chaque pays. (Selon le pays)

- La consommation énergétique est mesurée conformément à la norme IEC 62087.

- La consommation énergétique réelle peut varier en fonction de facteurs tels que le type de contenu vidéo en cours de lecture et les réglages du téléviseur.

(Sauf pour Philippines)

Spécifications du Module sans fil (LGSBWAC72)
Sans fil LAN (IEEE 802.11a/b/g/n/ac)
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz5 150 à 5 725 MHz5 725 à 5 850 MHz (Hors Europe)	14 dBm16,5 dBm11,5 dBm
Bluetooth
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz 8,5 dBm
Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.* La norme “IEEE 802.11ac” n’est pas disponible dans tous les pays.

(Uniquement Philippines)

Spécifications du Module sans fil(LGSBWAC72)
Sans fil LAN (IEEE 802.11a/b/g/n/ac)
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz	15 dBm
5 150 à 5 725 MHz	14,5 dBm
5 725 à 5 850 MHz	14,5 dBm
Bluetooth
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz 8,5 dBm
Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.* FCC ID: BEJLGSBWAC72 / IC: 2703H-LGSBWAC72

Conditions d'utilisation
Température de fonctionnement 0 °C à 40 °C
Humidité de fonctionnement Inférieure à 80 %
Température de stockage -20 °C à 60 °C
Humidité de stockage Inférieure à 85 %

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à [e-mail].

Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Licences

Les licences prises en charge peuvent varier d'un modèle à l'autre.

Informations importantes pour éviter la rémanence

L'OLED est une technologie auto-émissive, source de nombreux avantages significatifs en matière de qualité d'image et de performance. Comme avec tout écran auto-émetteur, les utilisateurs de téléviseurs TV OLED peuvent constater des rémanences temporaires dans certaines conditions, comme lors de l'affichage prolongé d'une image statique sur l'écran. Toutefois, ce phénomène est rare dans des conditions normales de visualisation et ne constitue pas un défaut. Vous trouverez ci-après des informations utiles auxquelles vous pouvez vous reporter lors de l'utilisation de votre téléviseur OLED.

Exemples d'images pouvant causer une rémanence

• Les images fixes ou mobiles contenant des informations affichées de façon ininterrompue sur l'écran, comme les numéros de chaîne, les logos station, les titres de programme, les actualités ou les sous-titres de films, et les gros titres.
• Les menus fixes, les icônes de consoles de jeux vidéo ou les boîtiers décodeurs de diffusion.
• Les barres noires affichées à gauche, à droite, en haut ou en bas de l'écran, comme sur les images affichées au format 4/3 ou 21/9.

Recommandations pour éviter la rémanence

• Évitez de regarder des vidéos affichant une image du même type que celles décrites ci-dessus pendant des périodes prolongées.

• Ajustez les réglages de votre téléviseur comme indiqué ci-dessous lors du lancement de vidéos affichant une image du même type que celles décrites ci-dessus pendant des périodes prolongées.

• Image → Paramètres du mode image → Mode Image → Éco / APS (Selon le pays)

• Image → Paramètres du mode image → LUM. OLED → utiliser la valeur la plus faible
• Image → Paramètres du panneau OLED → Réglage de la luminosité du logo → Élevé

- Désactivez la barre de menu d'un périphérique externe, comme un boîtier décodeur, afin d'empêcher son affichage prolongé. (Reportez-vous au manuel du périphérique externe concerné pour obtenir des instructions.)

- Définissez les réglages comme indiqué ci-dessous lors du visionnage d'une vidéo affichant en permanence des barres noires à gauche, à droite, en haut ou en bas de l'écran afin de les supprimer.

- Image → Paramètres de format de l'image → Format de l'image → Zoom vertical ou Zoom toutes directions

Informations sur les fonctions contribuant à la qualité d'image par rapport à la rémanence temporaire

• Le téléviseur OLED propose une fonction d'actualisation des pixels qui permet d'éviter la rémanence temporaire. Cette fonction peut être activée automatiquement ou manuellement.
• La fonctionnalité automatique est activée lorsque le téléviseur est allumé, mais uniquement s'il est resté allumé pendant quatre (4) heures ou plus (il n'est pas nécessaire que les heures soient consécutives). L'option d'actualisation des pixels est automatiquement exécutée pendant plusieurs minutes après que l'écran a été éteint. (Si le téléviseur n'est pas raccordé à l'alimentation secteur ou si le cordon d'alimentation n'est pas branché sur la prise, la fonctionnalité automatique sera désactivée.)
• Afin d'activer manuellement l'actualisation des pixels, vous devez sélectionner Image → Paramètres du panneau OLED → Actualisation des pixels dans les réglages. Une fois activée manuellement, la fonction sera exécutée pendant environ une (1) heure. Pendant ce temps, il est possible qu'une ligne horizontale apparaisse sur l'écran. Il ne s'agit pas d'un défaut.
• Si l'actualisation des pixels n'a pas été activée manuellement pendant un certain temps, une fenêtre contextuelle vous conseillant de l'activer apparaîtra à l'écran. Veuillez suivre les instructions figurant dans cette fenêtre.
• Outre l'actualisation des pixels, d'autres fonctions sont disponibles afin de protéger l'écran de la rémanence. Par exemple, une fonction réduisant automatiquement le niveau de luminosité de l'écran (partiellement ou entièrement) est activée lors de l'affichage ininterrompu d'une image statique sur l'écran. Une fois que l'image statique a disparu, le niveau de luminosité revient automatiquement au niveau précédent. Cette fonction est prévue et n'est pas un défaut.

Réglementation

AVERTISSEMENT!

Ne posez jamais un téléviseur sur un support instable. Le téléviseur risque de tomber, ce qui pourrait causer des blessures corporelles graves, voire entraîner la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en suivant les précautions suivantes :

• Utilisez un meuble ou un support recommandé par le fabricant du téléviseur.
  • Utilisez uniquement un meuble pouvant supporter le téléviseur.
• Veillez à ce que le téléviseur ne dépasse pas du rebord du meuble de support.
• Ne placez pas le téléviseur sur un meuble haut (par exemple, un placard ou une bibliothèque) sans fixer le meuble et le téléviseur à un support adapté.
• Ne placez pas le téléviseur sur un tissu ou un autre matériau pouvant être placé entre le téléviseur et le meuble.
• Avertissez les enfants des dangers relatifs à l'escalade de meuble pour atteindre le téléviseur ou ses commandes.

Si vous déplacez votre téléviseur, suivez les instructions indiquées ci-dessus.

Symboles

~	Se réfère au courant alternatif (CA).
---	Se réfère au courant continu (CC).
☐	Se réfère à équipement de classe II.
∅	Se réfère au mode veille.
|	Reportez-vous à “Marche” (Bouton Marche/Arrêt).
⚡	Se réfère à des tensions dangereuses.

LG

Life's Good

Enregistrez le numéro du modèle et le numéro de série de votre TV.

L'étiquette située derrière le cache contient les informations qu'il vous faudra fournir au vendeur lors de toute intervention.

MODÈLE

N° DE SÉRIE

Pour toute suggestion, opinion ou Réclamation, appelez :

800 54 aux Émirats arabes unis

0800 545454 en Afrique du Sud

080 100 54 54 au Maroc 19960 en Égypte

021 36 54 54 en Algerie

Pour d'autres pays, contactez votre

revendeur local ou consultez le site http://www.lg.com

SMART TV Quick Setup Guide

Veuillez lire attentivement ce manuel avant de mettre le produit en service et conservez-le afin de pouvoir vous y référer ultérieurement.

CODES DE TOUCHE

- Cette option n'est pas disponible sur tous les modèles.

Code (Hexa)	Fonction Remarque		Code (Hexa)	Fonction Remarque
00 CH	+, PR +	Touche de la télécommande	53 Liste		Touche de la télécommande
01 CH	-, PR -	Touche de la télécommande	5B Sortie		Touche de la télécommande
02 Volume +		Touche de la télécommande	60 PIP(AD)		Touche de la télécommande
03 Volume -		Touche de la télécommande	61 Bleu		Touche de la télécommande
06 > (Flèche / touche droite)		Touche de la télécommande	63 Jaune		Touche de la télécommande
07 < (Flèche / touche droite)		Touche de la télécommande	71 Vert		Touche de la télécommande
08 Alimentation		Touche de la télécommande	72 Rouge		Touche de la télécommande
09 Sourdine		Touche de la télécommande	79	Format / Format de l'image	Touche de la télécommande
0B Source d'entrée		Touche de la télécommande	91 AD	(Description audio)	Touche de la télécommande
0E SLEEP (SOMMEIL)		Touche de la télécommande	9E	LIVE MENU (MENU LIVE)	Touche de la télécommande
0F TV, TV/RAD		Touche de la télécommande	7A Guide de l'utilisateur		Touche de la télécommande
10 - 19	* Touches numériques de 0 à 9	Touche de la télécommande	7C Smart / Home		Touche de la télécommande
1A Q.View / Flashback		Touche de la télécommande	7E SIMPLINK		Touche de la télécommande
1E FAV (Chaîne favorite)		Touche de la télécommande	8E ▶▶ (Avance)		Touche de la télécommande
20 Texte (Télétext)		Touche de la télécommande	8F ◀◀ (Retour)		Touche de la télécommande
21 T. Opt. (Option télétexte)		Touche de la télécommande	AA Informations		Touche de la télécommande
28 Retour (PRÉCÉDENT)		Touche de la télécommande	AB Guide des programmes		Touche de la télécommande
30 Mode AV (Audio / Vidéo)		Touche de la télécommande	B0 ▶ (Lecture)		Touche de la télécommande
39 Sous-titres		Touche de la télécommande	B1	■ (Arrêt / Liste de fichiers)	Touche de la télécommande
40	∧ (Flèche / curseur vers le haut)	Touche de la télécommande	B5 RE CENT		Touche de la télécommande
41	V (Flèche / curseur vers le bas)	Touche de la télécommande	BA	II (Arrêt sur image / Ralenti / Pause)	Touche de la télécommande
42 Mes applications		Touche de la télécommande	BB Football		Touche de la télécommande
43 Menu / Paramètres		Touche de la télécommande	BD	●(REC)	Touche de la télécommande
44 OK / Entrer		Touche de la télécommande	DC 3D		Touche de la télécommande
45 Q.Menu		Touche de la télécommande	99	AutoConfig (Configuration automatique)	Touche de la télécommande
4C	Liste, - (ATSC uniquement)	Touche de la télécommande	9F App / *		Touche de la télécommande
4D PICTURE (IMAGE)		Touche de la télécommande	9B TV/PC		Touche de la télécommande
52 SOUND (SON)		Touche de la télécommande

* Le code de touche 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB qui utilisent une chaîne majeure / mineure. (Pour la Corée du sud, le Japon, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)

CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE

• L'image ci-dessous peut être différente de celle affichée sur votre téléviseur.

Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe (comme un ordinateur ou un système de contrôle A/V) pour contrôler de l'extérieur les fonctions du produit.

Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

* Veuillez noter que certains modèles ne prennent pas en charge ce type de connectivité.
* Le câble n'est pas fourni avec le produit.

Convertisseur USB vers port série avec câble USB

Type de USB

(PC) USB IN (TV)

• Le téléviseur LG est compatible avec le convertisseur USB vers port série PL2303 (ID du fournisseur : 0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni par LG.
• Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les informaticiens professionnels.

RS-232C avec câble RS232C

- Achetez le câble RS-232C (type DE9, D-Sub 9 broches, femelle-femelle) pour le câble RS-232C afin d'établir la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

L'interface de connexion peut être différente de celle de votre téléviseur.

Type de prise jack

• Vous devez vous munir d'une prise jack avec un câble RS-232 pour établir la connexion entre le PC et le téléviseur et dont les références se trouvent dans le manuel.
  * Pour les autres modèles, utilisez le port USB.
  * L'interface de connexion peut être différente de celle de votre téléviseur.

(PC) 3 1 2 SERVICE ONLY (TV)

- ou

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Ordinateur client Configurations RS-232C

Configurations 3 fils (non standard)

1 5 6 9

RS-232C (Port série)

Ordinateur TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND OU RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Téléphone

Définir l'ID

Pour définir un numéro d'ID », voir « Mappage de données réelles » à la page p.6.

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.
2. Appuyez sur les touches de navigation pour accéder à (*Général → À propos de ce téléviseur ou OPTION) puis appuyez sur OK.
3. Appuyez sur les touches de navigation pour accéder à Définir l'ID puis appuyez sur OK.
4. Faites défiler vers la gauche ou vers la droite pour sélectionner un numéro d'ID, puis sélectionnez FERMER. La plage d'ajustement est de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur SORTIE. *(Selon le modèle)

Paramètres de communication

• Débit en bauds : 9 600 bits/s (UART)
• Longueur des données : 8 bits
Parité : Aucune

• Bit d'arrêt : 1 bit
  • Code de communication : Code ASCII
  • Utilisez un câble croisé (inversé).

Liste de référence de commandes

(selon le modèle)

	COMMAND1	COMMAND2	DONNÉES (Hexadécimales)		COMMAND1	COMMAND2	DONNÉES (Hexadécimales)
01. Alimentation*	k a 00 à 01	15. Balance	k t 00 à 64
02. Format de l'image	k c (p.7)			16. Couleur Température	x u 00 à 64
03. Désactivation de l'écran	k d (p.7)			17. Méthode ISM (TV plasma uniquement)	j p (p.8)
04. Volume en sourdine	k e 00 à 01	18. Equaliseur j v (p.8)
05. Contrôle de volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste k g	00 à 64			20. Tune Command (Commande recherche)	m	a (p.9)
07. Luminosité	k h 00 à 64			21. Chaîne (Programme) Ajouter / Suppr. (Ignorer)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	CODES de touche
09. Teint	k j 00 à 64			23. Control BackLight, Control Panel Light (Contrôle du rétroéclairage, Éclairage du panneau de commande)	m	g 00 à 64
10. Netteté	k k 00 à 32			24. Input select (Main) (Sélection source d'entrée (principale))	x b (p.11)
11. OSD Select (Sélection de l'OSD)	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (p.11)
12. Remote Control Lock Mode (Mode verrouillage de télécommande)	k m	00 à 01		26. Extended 3D (3D étendue) (modèles 3D uniquement)	x v (p.11)
13. Treble (Aigus)	k r	00 à 64		27. Auto Configure (Configuration automatique)	j u (p.12)
14. Bass (Graves)	k s 00 à 64

* Remarque : Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc). Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission / réception

Transmission

[Command 1] : Première commande permettant de contrôler la TV. (j, k, m ou x)

[Command 2] : seconde commande permettant de contrôler la TV.

[Set ID] : Vous pouvez modifier le réglage [Set ID] pour choisir le numéro d'ID du moniteur souhaité dans le menu Option. La plage d'ajustement du téléviseur est de 1 à 99. Si [Set ID] est réglé sur 0, chaque appareil connecté est contrôlé.

* [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.

[DATA] : Permet de transmettre les données de commande (forme hexadécimale). Transmettre les données FF pour lire l'état de la commande.

[Cr] : Retour chariot - code ASCII « 0x0D »

[ ] : Espace-code ASCII « 0x20 »

Accusé réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

* L'appareil transmet un accusé de réception (ACK) selon ce format lors de la réception de données normales. Si les données sont alors en mode lecture, il indique les données d'état actuelles. Si les données sont en mode écriture, il renvoie les données de l'ordinateur.

Accusé réception erreur

[Command2][ ][Set ID][ ][NG][Data][x]

* L'appareil transmet un accusé de réception (ACK) selon ce format quand il reçoit des données anormales issues de fonctions non viables ou d'erreurs de communication.

Données 00 : code illégal

Mappage de données réelles (données hexadécimales → données décimales)

* Au moment de saisir les [données] dans Hexadécimales, consultez le tableau de conversion suivant.

* La commande Recherche de chaîne (ma) utilise une valeur hexadécimale de deux octets ([données]) pour sélectionner le numéro de chaîne.

00 : Étape 0 32 : Étape 50 (Set ID 50) FE : Étape 254

01 : Étape 1 (Set ID 1) 33 : Étape 51 (Set ID 51) FF : Étape 255

... ... ...

0A : Étape 10 (Set ID 10) 63 : Étape 99 (Set ID 99) 01 00 : Étape 256

... ... ...

0F : Étape 15 (Set ID 15) C7 : Étape 199 27 0E : Étape 9998

10 : Étape 16 (Set ID 16) C8 : Étape 200 27 0F : Étape 9999

... ... ...

* Les commandes peuvent fonctionner différemment selon le modèle et le signal.

1. Alimentation (Command : k a)

Pour *activer/désactiver l'appareil.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Désactive 01 : *Active

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

Pour savoir si le téléviseur est allumé ou *éteint

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* De même, si d'autres fonctions transmettent des données « FF » selon ce format, les commentaires dans l'accusé de réception présente l'état de chaque fonction.

1. Format de l'image (Command : k c) (Taille d'image principale)

▶ Permet de régler le format de l'écran. (Format d'image principal)

Vous pouvez aussi ajuster le format de l'écran avec l'option Format de l'image dans Q.MENU (Menu rapide) ou le menu IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Donnés 01 : Écran normal07 : 14:9

(4:3)

02 : Plein écran

(16:9)

04 : Zoom

05:Zoom 2

(Amériquelatine, à l'exception de la Colombie)

06 : Défini

automatiquement/

Original

(Europe, Colombie, Moyen-

Orient, Asie sauf Corée du

Sud et Japon)

09 : Analyse seule

0 : Écran large

(Europe, Colombie,

Corée du Sud et Japon)

10 à 1F : Cinema Zoom

(Zoom cinéma)

1 à 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* À l'aide de l'entrée sur PC, sélectionnez le format de l'image 16:9 ou 4:3.

* Dans le mode TNT/HDMI/Composantes (haute définition), Recherche seule est disponible.

* Le mode Écran large peut fonctionner différemment en fonction du modèle, et est pris en charge entièrement pour TNT, et partiellement pour ATV et AV.

1. Sourdine de l'écran (Command : k d)

▶ Permet d'activer/désactiver la mise en sourdine de l'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine écran désactivée (image activée)

Sourdine vidéo désactivée

01 : Sourdine écran activée (image désactivée)

10 : Sourdine vidéo activée

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Si seule la mise en sourdine vidéo est activée, la TV présente l'affichage (OSD). Cependant, si la mise en sourdine écran est activée, aucune image ne s'affiche sur le téléviseur.

1. Volume en sourdine (Command : k e)

▶ Permet d'activer/de désactiver la mise en sourdine du volume.

Vous pouvez aussi contrôler la mise en sourdine avec la touche MUTE de la télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Volume en sourdine activée (Volume désactivé)

01 : Volume en sourdine désactivée (Volume activé)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Commande du volume) (Command : k f)

▶ Permet de régler le volume.

Vous pouvez également régler le volume à l'aide des touches de volume de la télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

1. Contraste (Command : k g)

▶ Permet de régler le contraste de l'écran.

Vous pouvez aussi ajuster le contraste dans le menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Luminosité (Command : k h)

▶ Permet de régler la luminosité de l'écran.

Vous pouvez aussi ajuster la luminosité dans le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Couleur (Command : k i)

▶ Permet de régler les couleurs de l'écran.

Vous pouvez aussi ajuster les couleurs dans le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Teinte (Command : k j)

Permet de régler la teinte de l'écran. Vous pouvez aussi ajuster la teinte dans le menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge : 00 sur vert : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Netteté (Command : k k)

Permet de régler la netteté de l'écran. Vous pouvez aussi ajuster la netteté dans le menu IMAGE.

Données Min : 00 à Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Sélection OSD) (Command : k l)

Pour activer/désactiver l'option OSD (affichage à l'écran) avec la commande à distance.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : OSD désac

01 : OSD activé

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Mode verrouillage de télécommande (Command : k m)

▶ Pour verrouiller les commandes de la télécommande et du panneau avant du téléviseur. Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrou désactive

01 : Verrou activé

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce mode.

Lorsque l'alimentation de secteur est activée ou désactivée (débranchement puis rebranchement après un intervalle de 20 à 30 secondes), le verrouillage de la commande externe est annulé..

* Si le blocage des touches est activé en mode Veille (alimentation secteur désactivée par le minuteur, la commande ka ou mc), la TV ne s'allume pas lorsque vous sélectionnez la touche Marche IR et locale.

1. Aigus (command : k r)

Permet de régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

1. Graves (command : k s)

▶ Permet de régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

1. Balance (Command : k t)

▶ Permet d'ajuster la balance. Vous pouvez aussi régler la balance dans le menu AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Température de couleur (Command : x u)

Pour régler la température de couleur. Vous pouvez aussi ajuster la température de couleur dans le menu IMAGE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. ISM Method (Méthode ISM) (Command : j p) (TV plasma uniquement)

Pour contrôler la méthode ISM. Vous pouvez ajuster la Méthode ISM dans le menu OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données Min : 02 : Orbiter

08 : Normal

20 : Nettoyage couleur

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Équaliseur (Command : j v)

▶ Ajuste l'équaliseur de l'écran. Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB 00000000 LSB Fréquence DONNÉES

7	6	5		Fréquence	4	3	2	1	0	Étape
0	0	0		1e bande	0	0	0	0	0	0 (décimal)
0	0	1		2e bande	0	0	0	0	1	1 (décimal)
0	1	0		3e bande	...	...	...	...			...
0	1	1		4e bande	1	0	0	1	1	19 (décimal)

1 0 0

5e bande

1 0 1 0 0 20 (décimal)

Ack [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'équaliseur ajustable.

1. Économie d'énergie (Command : j q)

Pour réduire la consommation d'énergie du téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans le menu IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

DONNÉES

00 : désactivé

01 : minimum

02 : moyen

03 : maximum

04 : Auto (pour téléviseurs LCD / à rétroéclairage LED) / Capteur intelligent (pour téléviseurs à écran plasma)

05 : écran désactivé

* (selon le modèle)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Commande recherche (Command : m a)

* Cette commande peut fonctionner différemment selon le modèle et le signal. • Pour l'Europe, le Moyen-Orient, la Colombie et l'Asie, sauf la Corée du Sud et le Japon.

▶ Sélectionnez la chaîne selon le numéro.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Terrestre analogique/câble

[Données 00][Données 01] Données de la chaîne Données 00 : Données de la chaîne octet haute Données 01 : Données de la chaîne octet basse - 00 00 à 00 C7 (décimales : 0 à 199)

Données 02 : Source d'entrée (analogique)

- 00 : TV terrestre (ATV) - 80 : TV par câble (CATV)

* Terrestre numérique/Câble/Satellite

[Données 00][Données 01] : Données de la chaîne Données 00 : Données de la chaîne octet haute Données 01 : Données de la chaîne octet basse - 00 00 à 27 0F (décimales : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10 : TV terrestre (TNT)
• 20 : radio terrestre (radio)
• 40 : TV par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : TV par câble (CADTV)
• a0 : radio par câble (CA-Radio)

* Exemples de commandes de recherche :

1. Recherche de la chaîne 10 terrestre analogique (PAL).

Set ID = Tout = 00

Données 00 & 01 = Données chaîne 10 = 00 0a

Données 02 = TV terrestre analogique = 00

Résultat = ma 00 00 0a 00

1. Recherche de la chaîne 01 terrestre numérique (DVB-T). Set ID = All = 00

Données 00 & 01 = Données chaîne 1 = 00 01

Données 02 = TV terrestre numérique = 10

Résultat = ma 00 00 01 10

1. Recherche de la chaîne 1 000 par satellite (DVB-S). Set ID = Tout = 00

Données 00 & 01 = Données chaîne 1000 = 03 E8

Données 02 = TV par satellite numérique = 40 Résultat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- Pour la Corée du Sud, l'Amérique du Nord et l'Amérique Latine, sauf la Colombie.

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques disposent d'un numéro de chaîne mineur, majeur et physique. Le numéro physique correspond au numéro de chaîne numérique actuel, le majeur est le numéro vers lequel la chaîne doit être mappée et le mineur correspond à la sous-chaîne. Le tuner ATSC mappe automatiquement la chaîne vers le numéro majeur ou mineur, le numéro physique n'est donc pas requis lors de l'envoi d'une commande en mode Numérique.

* Terrestre analogique/câble

Données 00 : Numéro de chaîne physique

- Terrestre (ATV) : 02 à 45 (décimales : 2 à 69)

- Câble (CATV) : 01, 0E à 7D (décimales : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur ou mineur

Données 01 & 02 : xx (aucune importance)

Données 03 & 04 : xx (aucune importance)

Données 05 : Source d'entrée (analogique)

- 00 : TV terrestre (ATV)

- 01 : TV par câble (CATV)

* Terrestre numérique/Câble

Données 00 : xx (aucune importance)

[Données 01][Données 02] : Numéro de chaîne majeur

Données 01 : Données de la chaîne octet haute

Données 02 : Données de la chaîne octet basse

- 00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04] : Numéro de chaîne mineur

Données 03 : Données de la chaîne octet haute

Données 04 : Données de la chaîne octet basse

Données 05 : Source d'entrée (numérique)

- 02 : TV terrestre (TNT) – Utilisez un numéro de programme physique

- 06 : TV par câble (CADTV) – Utilisez un numéro

de programme physique

• 22 : TV terrestre (TNT) – N'utilisez pas de numéro de programme physique
• 26 : TV par câble (CADTV) – N'utilisez pas de numéro de programme physique
• 46 : TV par câble (CADTV) - N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 66 : TV par câble (CADTV) – N'utilisez que le numéro de programme majeur (chaîne unique)
• 0b : TV numérique par câble Plus – Utilisez un numéro de programme physique
• 2b : TV numérique par câble Plus – N'utilisez pas de numéro de programme physique
• 4b : TV numérique par câble Plus – N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 6b : TV numérique par câble Plus – N'utilisez que le numéro de programme majeur (chaîne unique)

Deux octets sont disponibles pour chacune des chaînes majeures et mineures. De manière générale, l'octet bas est utilisé tout seul (l'octet haut est 0).

* Exemples de commandes de recherche :

1. Recherche de la chaîne 35 par câble analogique (NTSC). Set ID = Tout = 00

Données 00 = Données chaîne 35 = 23

Données 01 & 02 = Pas de majeur = 00 00

Données 03 & 04 = Pas de mineur = 00 00

Données 05 = TV par câble analogique = 01

1. Recherche de la chaîne 30-3 terrestre numérique (ATSC). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Numéro mineur 3 = 00 03

Données 05 = TV terrestre numérique = 22

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Terrestre numérique / satellite

Données 00 : xx (aucune importance)

[Données 01][Données 02] : Numéro de chaîne majeur

Données 01 : Données de chaîne octet haut

Données 02 : Données de chaîne octet bas

00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04] : Numéro de chaîne

d'embranchement / mineur

(aucune importance avec le satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique / satellite pour le Japon)

• 02 : TV terrestre (TNT)
• 42 : TV terrestre (TNT) - N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 62 : TV terrestre (TNT) - N'utilisez que le numéro de programme majeur (chaîne unique)
• 07 : BS (satellite de diffusion)
• 08 : CS1 (satellite de communication 1)
• 09 : CS2 (satellite de communication 2)

* Exemples de commandes de recherche :

1 Recherche de chaîne 17-1 terrestre numérique (ISDB-T). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 17 = 00 11

Données 03 & 04 = Numéro d'embranchement / mineur 1 = 00 01

Données 05 = TV terrestre numérique = 02

1. Recherche du chaîne 30 BS (ISDB-BS).

Set ID = Tout = 00Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Aucune importance = 00 00

Données 05 = TV numérique BS = 07

* Cette fonction varie selon le modèle.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Chaîne Aj./Suppr.(Sauter) (Command : m b)

Pour changer de chaîne (programme) pour la prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppr. (ATSC, ISDB) / 01 : Add

Ignorer (DVB) (Ajouter)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Paramétrer le statut de la chaîne sauvegardée sur Suppr. (ATSC, ISDB) / Ignorer (DVB) ou ajouter.

1. Touche (Command : m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé-p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Contrôle du rétroéclairage (Command : m g)

• Pour les téléviseurs LCD / à rétroéclairage LED

Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Éclairage du panneau de commande (Command : m g)

• Pour les téléviseurs Plasma

Pour contrôler l'éclairage du panneau.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Sélection d'entrée (Command : x b) (entrée image principale)

Pour sélectionner la source d'entrée de l'image principale.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

DONNÉES

00:TNT 01: CADTV

02 : TNT par satellite 10 : ATV

ISDB-BS (Japon)

03 : ISDB-CS1 (Japon)

04: ISDB-CS2 (Japon)

11:CATV

20 : AV ou AV1 21 : AV2

40: Component1 41: Component2

60:RGB

90: HDMI1 91: HDMI2

92 : HDMI3 93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Cette fonction dépend du modèle et du signal.

1. 3D (Command : x t) (modèles 3D uniquement) (selon le modèle)

▶ Permet de modifier le mode 3D du téléviseur.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (selon le modèle)

Données Structure

[Données 00] 00 : 3D activée

01 : 3D désactivée

02 : De 3D à 2D

03 : De 2D à 3D

[Données 01] 00 : Haut et bas

01 : Côte à côte

02 : Damier

03 : Séquence de trame

04 : Colonnes entrelacées

05 : Lignes entrelacées

[Données 02] 00 : De droite à gauche

01 : De gauche à droite

[Données 03] Effet 3D (Profondeur 3D) : Min : 00

- Max : 14

(* transmission par code hexadécimal)

* Les fonctions [Données 02], [Données 03] dépendent du modèle et du signal.
* Si [Données 00] correspond à 00 (3D activée), [Données 03] est inutile.
* Si [Données 00] correspond à 01 (3D désactivée) ou à 02 (3D vers 2D), [Données 01], [Données 02] et [Données 03] sont inutiles.
* Si [Données 00] correspond à 03 (2D vers 3D), [Données 01] et [Données 02] sont inutiles.
* Si [Données 00] correspond à 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionne lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
* Toutes les options de modèle 3D ([Données 01]) peuvent être indisponibles, selon le signal de diffusion / vidéo.

[Data 00] [Data 01] [Data 02] [Data 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X : peu importe

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Données03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (3D étendue) (Command : x v) (uniquement sur les modèles 3D) (selon les modèles)

Permet de modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Données 00] Option 3D

00 : Correction de l'image 3D

01 : Profondeur 3D (mode 3D uniquement manuel)

02 : Point de visualisation 3D

06 : Correction des couleurs 3D

07:Zoom son 3D

08 : Vue d'image normale

09 : Mode 3D (Genre)

[Données 01] Indique une plage de données propre à chaque option 3D déterminée par [Données 00].

1) Lorsque [Données 00] correspond à 00

00 : De droite à gauche

01 : De gauche à droite

2) Lorsque [Données 00] correspond à 01, 02

Données Min : 0 - Max : 14 (* transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) convertit la plage de visionnage (-10 - +10) automatiquement (selon le modèle)

* Cette option fonctionne lorsque le mode 3D (Genre) est configuré sur manuel uniquement.

3) Lorsque [Données 00] correspond à 06, 07 00 : Désactivé

01 : Activé

4) Lorsque [Données 00] correspond à 08

00 : Permet de revenir à une vidéo 3D après avoir converti une vidéo 3D en 2D

01 : Permet de convertir les vidéos 3D en 2D, à l'exception des vidéos 2D déjà converties en 3D

* Si les conditions de conversion ne sont pas respectées, la commande est traitée comme NG.

5) Lorsque [Données 00] correspond à 09

00 : Standard

01 : Sport

02 : Cinéma

03 : Extrême

04 : Manuel

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

1. Auto Configure (Configuration automatique) (Command: j u) (selon le modèle)

Permet de régler la position de l'image et de réduire automatiquement le tremblement de l'image. Cette option ne fonctionne qu'en mode RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01 : Exécuter la configuration automatique

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG

Life's Good
