BassLink SM - Caisson de basses INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié
Marque	INFINITY
Modèle	BassLink SM
Puissance amplificateur (RMS)	125 W
Réponse en fréquence	35 Hz - 120 Hz
Fusible	20 A
Intensité consommée maximale	12 A
Intensité consommée au repos	800 mA
Sensibilité d'entrée (niveau ligne)	0,2 V - 2 V
Sensibilité d'entrée (niveau haut-parleur)	2 V - 20 V
Fréquence de croisement	50 Hz - 120 Hz (réglable)
Pente du filtre	12 dB/octave
Suramplification des graves (Bass Boost)	0 dB à +9 dB (variable à 70 Hz)
Commutateur de phase	0° / 180°
Dimensions (L x l x H)	34,5 cm x 25,1 cm x 7,1 cm
Alimentation	12 V CC (batterie automobile)
Détection audio	Oui (pour entrées haut-parleur)
Télécommande	Optionnelle (modèle RBC, vendue séparément)
Entretien	Nettoyage avec un chiffon sec et doux
Consignes de sécurité	Débrancher la batterie avant installation ; éviter de percer des câbles ou canalisations
Pièces remplaçables	Fusible 20 A

FOIRE AUX QUESTIONS - BassLink SM INFINITY

Comment installer le caisson Infinity BassLink SM ?

Débranchez d'abord la borne négative de la batterie. Choisissez un emplacement dans le coffre qui n'interfère pas avec le chargement. Fixez solidement le caisson avec des vis, en veillant à ne pas percer de câbles ou de canalisations. Connectez les câbles d'alimentation et les entrées audio selon le schéma de la notice. Il est fortement recommandé de confier l'installation à un professionnel qualifié.

Comment régler le commutateur de phase ?

Le commutateur de phase inverse la phase de la sortie du BassLink par rapport à l'entrée. Écoutez la musique et basculez entre les positions 0° et 180°. La position qui produit le plus de graves supérieurs est techniquement correcte, mais vous pouvez choisir selon vos préférences.

Comment régler le niveau (gain) du caisson ?

Commencez avec le niveau au minimum. Montez le volume de l'autoradio aux trois quarts environ. Augmentez progressivement le gain du BassLink jusqu'à ce que le volume des graves soit équilibré avec le reste du système. Utilisez la commande Level pour ajuster.

Comment régler le filtre crossover ?

Le filtre crossover ajuste la fréquence de coupure (50-120 Hz). Tournez la commande Crossover pour que le BassLink ne reproduise que les basses fréquences, sans laisser passer les voix. Réglez de sorte que la transition avec les autres haut-parleurs soit progressive.

Comment utiliser la commande Bass Boost ?

La commande Bass Boost corrige les pics ou creux à environ 40 Hz. Tournez-la de 0 dB à +9 dB selon votre goût pour accentuer ou atténuer les graves très bas. Ajustez après avoir réglé les autres commandes.

Comment connecter les entrées audio ?

Si votre autoradio a une sortie dédiée subwoofer (RCA), branchez-la aux entrées niveau ligne du BassLink. Sinon, utilisez les entrées haut-niveau en vous connectant directement aux sorties haut-parleur de l'autoradio avec le faisceau fourni.

Comment fonctionne la détection audio ?

Si vous utilisez les entrées haut-parleur, placez le commutateur Audio Sense sur 'On'. Le BassLink détecte automatiquement la tension sur les câbles haut-parleur et s'allume avec le système audio, sans fil de télécommande.

Quand utiliser le commutateur de charge d'entrée ?

Ce commutateur agit uniquement sur les entrées haut-niveau. En position 'High', il réduit le bruit dans la plupart des cas. Passez en 'Low' si vous utilisez un atténuateur de puissance sur l'autoradio pour de meilleurs résultats.

Quelle est la consommation électrique du BassLink ?

La consommation maximale est de 12 A sous 12 V. Au repos, elle est de 800 mA. Utilisez un fusible de 20 A et un câblage adapté à la puissance.

Que faire si le fusible du BassLink saute ?

Débranchez l'alimentation et vérifiez les connexions. Remplacez le fusible par un de même type (20 A). Si le fusible saute à nouveau, consultez un professionnel car cela peut indiquer un court-circuit ou un problème interne.

MODE D'EMPLOI BassLink SM INFINITY

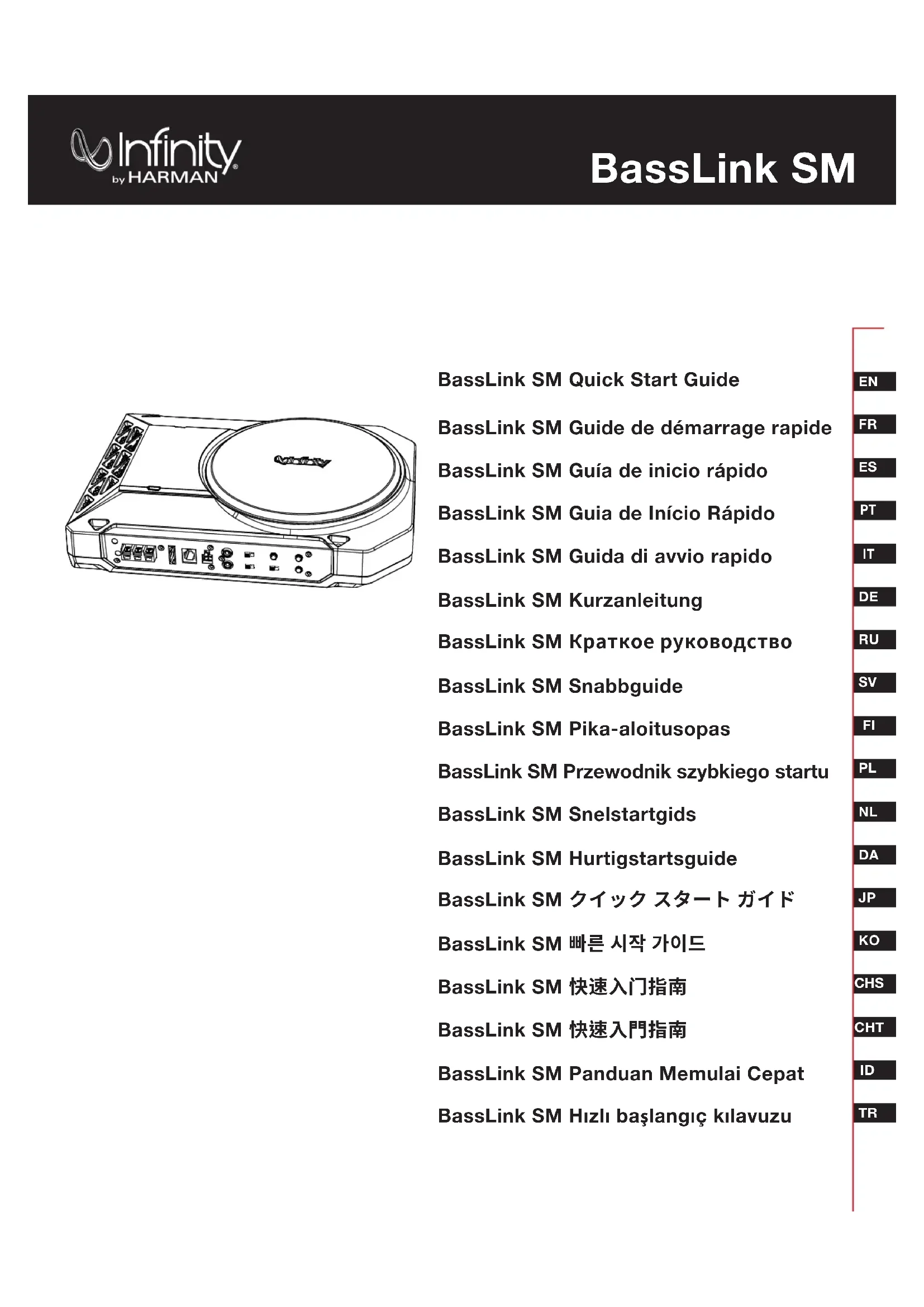

BassLink SM Guide de démarrage rapide

d'avoir besoin l'Infinity BassLink. Le Basslink a eté concu pour produces le type de reproduction haute-performances des basses féquences qui imposait de gros caissons encombrants, des amplificateurs très puissants et une installation complexe. Afin d'obtenir des performances maximales, nous recommendons fortement de confier l'installation à un professionnelnel qualifié.

AVERTISSEMENT

L'écoute d'une musique forte dans une automobile peut endommager définitivement votre audition et réduire votre capacité d'entendre la circulation. Nous recommendons des niveaux de volume baspendantla conduite.Harman International n'accepte aucune responsabilité pour la perte d'audition,les blessures ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.

INSTALLATION

Choix de l'emplacement de montage

Choisissez un emplacement qui n'interfere pas avec le chargement ou le déchargement du coffre, des sièges arrière rabattables ainsi qu'avac l'ouverture ou la fermeture du hayon.
Le meilleur emplacement sera probablement un coin du coffre.
Cet emplacement, en plus d'être à l'écart, offrira la meilleure reproduction sonore dans la plage 60 Hz - 100Hz car la sortie du haut-parleur grave sera « renforcée par le coin » et les parois du vehicule. Dans tous les cas, le Basslink ne doit pas généré l'utilisation du vehicule en toute sécurité.

ATTENTION : Veillez à ce que les vis de fixation ne percent pas de faisceaux de cablage, de canalisation de freins ou de carburant, ou le réservoir à carburant du vehicule. Certains de ces éléments ou tous peuvent se trouver derrière ou sous la surface de montage.

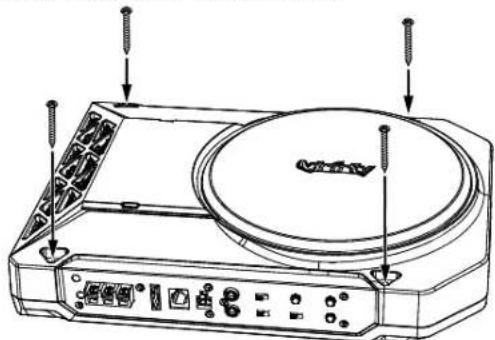

Montage du BassLink

IMPORTANT: Débranche la borne négative de la batterie (-) du vehicule avant de commencer l'installation.

CONNEXIONS

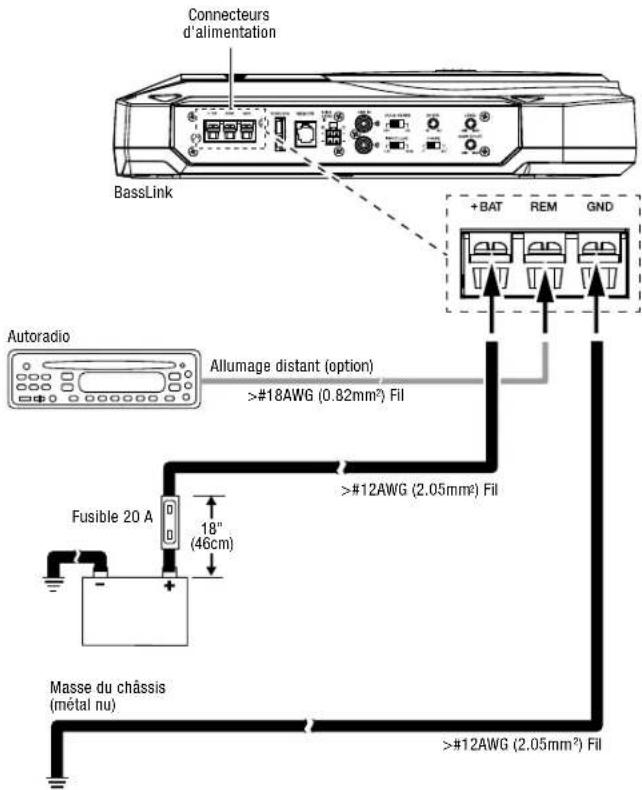

Connexions d'alimentation

REMARQUE: Si vous utilisez uniquement les entrées niveau ligne (RCA) du BassLink, vous nevez connecter le fil de télécommande du Basslink à l'autoradio afin que le Basslink s'allume et s'éteigne avec le système. Si vous utilisez les sorties haut-parleur de votre autoradio, vous n'avez pas besoin de connecter la sortie de la télécommande. Les entrées de niveau haut-parleur du Basslink détectent la tension sur les cables de haut-parleur et le Basslink s'allume. (Voir Commutateur de détction audio, ci-dessous.)

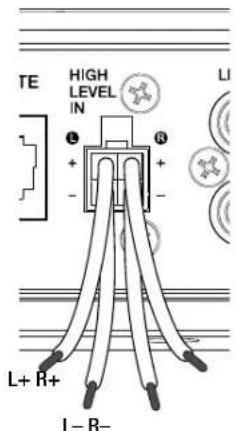

Connecions d'entree

Connectez la sortie de haut-parleur grave de l'autoradio à l'entrée de niveau ligne gauche ou croite. Si vous autoradio n'a pas de sortie dédiée au caisson de graves, vous pouvez brancher les sorties arrirée gauches / droites aux entrées gauches et droites du BassLink.

Si vous autoradio ne dispose pas de sorties de niveau ligne, vous pouze utiliser le faisceau d'entrées de niveau haut-parleur inclus pour connecter le BassLink aux sorties haut-parleur de l'autoradio. Reportez-vous à l'illustration ci-dessous pour la configuration du câblage.

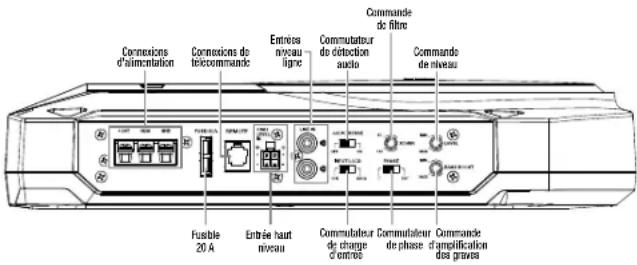

RéGLAGE DU BASSLINK

Le Basslink compte plusieurs commandes qui simplifie l'intégration sonore en fonction des propriétés acoustiques spécifiques de praticquement tout vehicule. Veuillez dire la section suivante attentivement pour vous familiariser avec la fonction de chaque commande.

Commutateur de phase : Ce commutateur inverse la phase de la sortie du Basslink par rapport à son entree. Lors de l'installation du Basslink avec un systeme d'origine ou de seconde monte, en fonction de l'emplacement du Basslink dans le vehicule et de sa distance aux autres hauts-parleurs de la voiture, l'alteration du réglage du commutateur de phase peut produit une augmentation ou une diminution discernable de I'amplitude des basses fréquences reproduites. Bien que la position qui produit le plus de graves supérieurs soit techniquement correcte, vous pouvez désirar laffective position pour votre goût.

Commande de niveau : Cette commande ajuste la sensibilité d'entrée du Basslink. Utilisez cette commande pour ajuster le volume relatif (la force) du Basslink par rapport aux autres haut-parleurs du vehicule.

Commande de filtré : La commande de répartition du filtrage ajusté la quantité de basses fréquences supérieures et moyennes générées dans la sortie du Basslink. Àprous avoir écoute de la musique sur le systèmependant un certain temps,peaufinez le réglage de la commande de répartition pour obtenir une transition progressive du BassLink au restes des haut-parleurs du système tout en évitant un « trou », qui semble faire disparaitre le son entre le BassLink et les autres haut-parleurs.

Commande d'amplification des graves : L'interaction du Basslink et de l'acoustique de votre vehicule peut produit un pic ou un creux dans la réponse du Basslink. Pour la grande majorité des vehicules, ces pics ou creux se produit à environ 40 Hz, autour de la fréquence de la note de guitare basse la plus grave. Utilisez la commande Bass Boost pour corriger ce pic ou creux. L'ajustement est possible de 0 dB à 9 dB. Bien qu'une réponse sans pic ni creux prononçés soit techniquement correcte, vous pouvez désirer le meilleur réglage selon votre goût.

Commutateur de détction audio : Si vous utilisez les entrées haut niveau pour connecter le Basslink à l'autoradio (voir Connexions d'entrée, ci-dessus), réglez le commutateur Audio Sense (détection audio) sur la position « On ». Cela permet au Basslink de détector la tension sur les entrées des haut-parleurs et de s'allumer en même temps que le reste du système audio.

Commutateur de charge d'entrée : Ce commutateur a un effet

uniquement quand vous utilisez les entrées haut niveau pour connecter le Basslink à l'autoradio. Pour réduire autant que possible le bruit dans la plupart des applications, réglez le commutateur de charge d'entrée sur la position « High » (haute). Dans certains cas, ( comme lors de l'utilisation de l'attenuateur de puissance de l'autoradio), la position « Low » (basse) peut produit de更好地 résultats.

Connexion de télécommande: Ce connecteur est compatible avec la télécommande de volume RBC (vendue séparation).

Sequence des réglages

1. Commencez avec la commande Level régée au minimum, le commutateur Phase sur « 0 » et les commandes Crossover et Bass Boost tournées sur la position 3 heures.
2. Choisissez un contenu avec des graves substantiels et tournez la commande du volume de votre apparéil principal aux trois quarts de son réglage maximal (environ 3 heures sur les commandes rotatives).
3. Ajustez la commande de gain dans le sens horsaire jusqu'à ce que le volume du Basslink se trouve au même niveau que le reste du système.
4. Poursuivez l'écoute, en mémorisant l'amplitude des basses fréquences supérieures de votre système.
5. Basculez le commutateur Phase sur « 180 » puis contrôle à nouveau l'amplitude des basses fréquences supérieures. Il peut y avoir plus ou moins de basses fréquences supérieures, ou aucun changement. La position qui produit le plus de basses fréquences supérieures est correcte, mais vous pouvez désirir le meilleur réglage selon votre goût.
6. Ajustez la commande de répartition de filtrage dans le sens horaire ou anti-horaire jusqu'à ce que la sortie peut du Basslink, écoute à la position d'écoute, contienne uniquement des informations de basses fréquences; c'est-à-dire que VOUS NE DEVEZ PAS entendre de voix provenant du Basslink lorsque vous étes assist à la position d'écoute normale.
7. Réglez la commande Bass Boost dans le sens horaire ou anti-horaire en fonction de votre goût.

Remarque : Bien que cette séquence de réglages fournisse un résultat satisfaisant dans la plupart des cas, le processus réel peut inclure plusieurs réajustements de chacune des commandes car leurs réglages s'influencent réciproquement. Si nécessaire, consultez votre distributeur car-audio agreé Infinity pour obtenir une assistance sur le réglage de votre système.

CHARACTERISTIQUES

Puisance de l'amplificateur 125 W RMS

Réponse en fréquence : 35 Hz - 120 Hz

Fusible:20A

Intensité consommée maximale : 12 A

Intensite consommée au repos : 800 mA

Sensibilité en entrée : 0,2 V - 2 V entree niveau ligne

2V-20V entree nivea elevé

Fréquence de croisement : 50 Hz - 120 Hz

Pente du filtré : 12 dB/octave

Suramplification des graves : 0 dB à +9 dB (variable) à 70 Hz

Boost de graves : 0 a +9

Dimensoes (A× L× P) ： 13-9/16"x9-7/8"x2-13/16"
