H550RICAT - Éclairage Halo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire encastré (recessed lighting)
Marque	Halo
Modèle	H550RICAT
Catégorie	Éclairage
Diamètre de découpe	15,87 cm (6-1/4 po)
Poids estimé	0,5 kg
Alimentation	120 V AC, 60 Hz
Type d'ampoule	Module DEL (non fourni)
Fonctions principales	Éclairage encastré, installation en rénovation ou neuve, joint AIR-TITE™ pour étanchéité à l'air
Installation	Encastrée dans plafond, fixation par agrafes de rénovation
Connexion électrique	Connecteurs à poussée, fils dénudés sur 1,27 cm
Matériau du boîtier	Non spécifié, mais conçu pour contact avec isolant
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, débrancher avant
Sécurité	Couper le courant au fusible/disjoncteur avant installation/entretien. Risque de choc électrique et d'incendie. Respecter les codes électriques locaux.
Homologation	UL 1598, conforme au Code national de l'électricité
Température minimale des câbles	90°C
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - H550RICAT Halo

Comment installer le luminaire Halo H550RICAT ?

Suivez les étapes de la notice : tracez le gabarit, découpez le trou, passez le câble, effectuez les connexions électriques, insérez le boîtier et fixez les agrafes de rénovation. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quel type d'ampoule utiliser ?

Le luminaire est conçu pour utiliser un module DEL (non fourni). Suivez les instructions fournies avec le module pour l'installation.

Puis-je installer ce luminaire dans une salle de bain ?

Ce luminaire est conçu pour une utilisation intérieure standard. Pour une salle de bain, vérifiez les exigences locales. Le boîtier n'est pas spécifiquement classé pour les zones humides, mais le joint AIR-TITE™ peut offrir une certaine étanchéité à l'air. Consultez un électricien.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec pour nettoyer la garniture. Avant tout nettoyage, coupez l'alimentation au disjoncteur.

Le luminaire est-il compatible avec un variateur ?

La notice ne mentionne pas la compatibilité avec un variateur. Cela dépend du module DEL utilisé. Vérifiez les spécifications du module DEL pour savoir s'il est gradable.

Quelle est la taille du trou de découpe ?

Pour le modèle H7 (similaire au H550RICAT), le diamètre de découpe est de 15,87 cm (6-1/4 po). Utilisez le gabarit fourni pour tracer précisément.

Est-ce que le boîtier est étanche à l'air ?

Oui, les boîtiers Halo avec homologation ASTM E283 sont certifiés AIR-TITE™ et conformes aux restrictions de flux d'air. Ils sont munis d'un joint d'étanchéité préinstallé.

Comment connecter les fils électriques ?

Dénudez les fils sur 1,27 cm (0,5 po). Connectez le blanc au blanc, le noir au noir, et le fil de terre (vert ou cuivre nu) au fil de terre du boîtier. Utilisez les connecteurs à poussée fournis. Assurez-vous qu'aucun fil nu n'est exposé.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que l'alimentation est bien rétablie au disjoncteur. Assurez-vous que les connexions électriques sont correctes et que le module DEL est bien installé. Si le problème persiste, consultez un électricien.

Où trouver des pièces de rechange ?

Les pièces de rechange ne sont pas listées dans la notice. Contactez le service client Halo ou un revendeur agréé pour obtenir des informations sur les pièces disponibles.

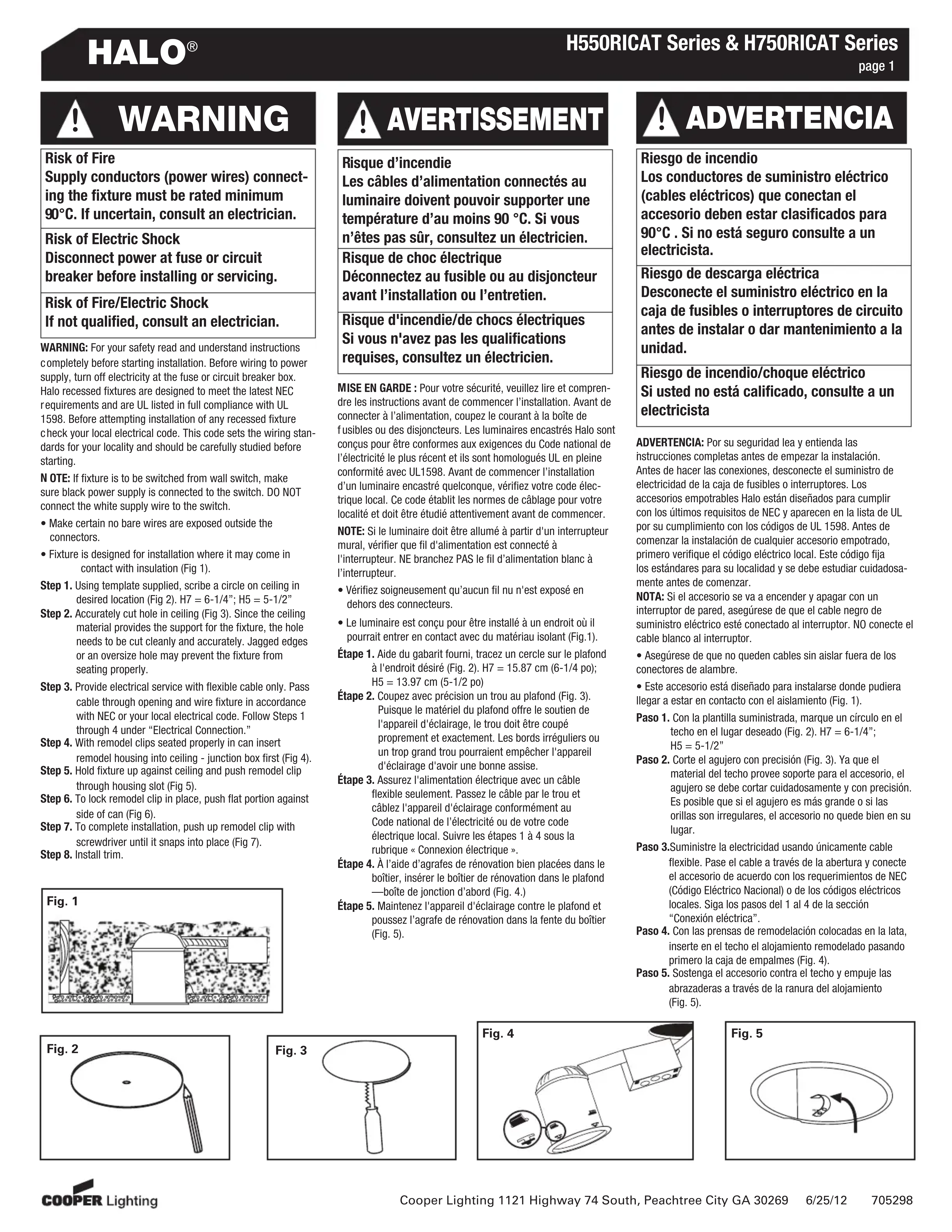

MODE D'EMPLOI H550RICAT Halo

Les cables d'alimentation connectés au luminaire doivent pouvoir supporter une température d'au moins 90^ . Si vous n'étés pas sur, consultez un électricien.

Risque de chocoléctrique Déconnectez au fusible ou au disjoncteur avant l'installation ou l'entretien.

Risque d'incendie/de chocs électriques Si vous n'avez pas les qualifications requises, consultez un électricien.

MISE EN GARDE: Pour votre sécurité, veuillez dire et comprendre les instructions avant de commencer l'installation. Avant de connecter à l'alimentation, couze le courant à la boite de fusibles ou des disjoncteurs. Les luminaires encastraçés Halo sont concus pour être conformes aux exigences du Code national de l'électricité le plus récent et ils sont homologues UL en pleine conformité avec UL1598. Avant de commencer l'installation d'un luminaire enregistré quelconque, vérifie votre code électrique local. Ce code établit les normes de câblage pour leur localité et doit être étudié attentivement avant de commencer.

NOTE: Si le luminaire doit être allumé à partir d'un interrupteur mural, vérifier que fil d'alimentation est connecté à l'interrupteur. NE branchez PAS le fil d'alimentation blanc à l'interrupteur.

• Verifiez soigneusement qu'aucun fil nu n'est exposé en dehors des connecteurs.
• Le luminaire est concu pour être installé à un endroit où il pourrait entrer en contact avec du matériel isolant (Fig.1).
  Étape 1. Aide du gabarit fourni, tracez un cercle sur le plafond à l'endetroit désiré (Fig. 2). H7 = 15.87 cm (6-1/4 po); H5 = 13.97 cm (5-1/2 po)
  Étape 2. Coupez avec précision un trou au plafond (Fig. 3). Puisque le matériel du plafond offre le soutien de l'appareil d'éclairage, le trou doit être coupé proprement et exactement. Les bords irréguliers ou un trop grand trou pouraient empêcher l'apparil d'éclairage d'avoir une bonne assise.
  Étape 3. Assurez l'alimentation électrique avec un cable flexible seulement. Passez le cable par le trou et cablez l'appareil d'éclairage conformément au Code national de l'électricité ou de votre code électrique local. SUIVRE les étapes 1 à 4 sous la rubrique « Connexion électrique »
  Étape 4. À l'aide d'agrafes de rénovation bien placées dans le boîtier, insérer le boîtier de rénovation dans le plafond —boîte de junction d'abord (Fig. 4.)
  Étape 5. Maintenze l'appareil d'éclairage contre le plafond et poursuez l'agrafe de rénovation dans la fente du boitier (Fig. 5).

ADVERTENCIA

Riesgo de incendio

Étape 6. Pour verrouiller l'agrafe de rénovation en place, poussez la partie plate contre le côte du boitier (Fig. 6).

Étape 7. Pour finir l'installation, poussez l'agrafe de rénovation avec un tournevis jusqu'à ce qu'elle soit enclenchée (Fig. 7).

Étape 8. Installes la garniture.

REMARQUE: Aux endroits où une vibration excessive du plafond peut se produit, nous suggérons l'utilisation d'une vis à tôle—14 x ½ po à tête cylindrique large pour verrouiller les agrafes à ressort contre le boitier de l'appareil d'éclairage. Vissez la vis dans le trou dans l'agrafe à ressort et dans la fente du boitier.

Installation AIR-TITE™ dans une nouvelle construction

Les boitiers Halo avec l'homologation ASTM E283 sont fournis avec un joint d'étanchéité préinstallé. Tous les boitiers Halo AIR-TITE sont conformes aux règlements des restrictions de flux d'air suivants :

Connexion Électriques

• Pour les boitiers avec des connecteurs de type à poussée, consultez votre code électrique pour les cables flexibles appropriés :
• Dénudez le cable d'alimentation de 1,27 cm (0,5 po)
  Étape 1. Alimentez conformément au « Code électricne national» ou à votre code électrique local à partir d'une boîte de jonction appropriée au boîtier de cablage. Le matériel d'isolement des fils d'alimentation doit supporter une température d'au moins 90^ .
  Étape 2. Retirez le couvercle du boitier de câblage.
  Remarque: Le boitier de câblage accepte les câbles flexibles dans un conduit metallique ou non, mais le conduit metallique doit être utilisé si vous code électrique l'exige.
  Cable flexible metallique: Retireez les alveoles défonçables rondes appropriées et connectez le conduit au boîter de câblage avec des connecteurs qui convenient (non compris) (Fig. 8).
  Cable non métallique: Insérez le cable dans le piège à "Slide-N-Side" cable et achevez les connexions conformément à l'étape 3 (Fig. 9).
  Étape 3. Connectez les câbles d'alimentation aux connecteurs à poussée. Vérifie qu'aucun fil conducteur de courant n'est exposé. Connectez le blanc au blanc; le noir au noir et le fil vert ou en cuivre nu de l'alimentation au fil en cuivre nu dans le coffret de cablage. (Fig. 10).
  REMARQUE: Le fil de mise à la terre de la boîte de câblage aura peut-être besoin d'être fixé à une vis de mise à la terre.
  Étape 4. Remettez toutes les connexions électriques dans le boitier de cablage et replacez le couvercle.

DEL Module Installation

Suivez les instructions avec le module DEL pour l'installation.
