HLS4079401EWH6BP - Éclairage Halo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED encastré
Marque	Halo
Modèle	HLS4079401EWH6BP
Tension d'alimentation	120 V, 60 Hz
Compatibilité de gradation	Gradateurs à commande de phase avant et arrière (120 V)
Type de boîte de jonction compatible	Octogonale 4 po, carrée 4 po, ronde 4 po, ronde 3,5 po, boîte à crêpes
Méthode d'installation	Montage sur boîte de jonction encastrée ou avec support adaptateur
Matériau du boîtier	Aluminium et plastique
Puissance consommée estimée	15 W
Flux lumineux estimé	800 lumens
Température de couleur estimée	3000 K (blanc chaud) ou 4000 K (blanc neutre)
Angle de faisceau estimé	120°
Durée de vie estimée	50 000 heures
Garantie	5 ans limitée
Certifications	UL/cUL, FCC Part 15
Instructions d'entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Précautions de sécurité	Couper l'alimentation avant installation. Installer par un électricien qualifié. Porter des gants.
Contenu de l'emballage	Luminaire, lentille amovible, plaque de fixation, vis (2) no 8-32 de 1,9 cm et 1,1 cm, capuchons de connexion

FOIRE AUX QUESTIONS - HLS4079401EWH6BP Halo

Comment installer ce luminaire Halo ?

L'installation doit être effectuée par un électricien qualifié. Coupez l'alimentation au niveau du disjoncteur. Fixez la plaque de fixation à la boîte de jonction à l'aide des vis fournies. Connectez les fils à l'aide des capuchons de connexion. Fixez le luminaire et remettez la lentille en place.

Ce luminaire est-il compatible avec un variateur ?

Oui, ce luminaire est compatible avec les gradateurs à commande de phase avant et arrière de 120 V. Consultez le fabricant du gradateur pour la compatibilité spécifique.

Quelle est la tension d'alimentation requise ?

Le luminaire nécessite une alimentation de 120 V, 60 Hz. Toute autre connexion annule la garantie.

Puis-je installer ce luminaire dans une salle de bain ?

Le manuel ne spécifie pas d'emplacement humide. Il est probablement conçu pour un usage intérieur sec. Vérifiez les codes locaux et les indices de protection.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec pour essuyer la lentille et le boîtier. N'utilisez pas de nettoyants abrasifs ou de solvants.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que l'alimentation est rétablie et que le disjoncteur n'est pas déclenché. Assurez-vous que les connexions sont correctes. Si le problème persiste, contactez un électricien.

Ce luminaire est-il garanti ?

Oui, ce produit bénéficie d'une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication. Une preuve d'achat est requise.

Puis-je utiliser ce luminaire avec une boîte de jonction existante ?

Oui, il est compatible avec les boîtes octogonales, carrées et rondes de 4 po, ainsi que les boîtes rondes de 3,5 po et les boîtes à crêpes. Utilisez les vis appropriées.

Ce produit est-il certifié ?

Oui, il est homologué UL/cUL et conforme à la norme FCC Part 15.

Puis-je changer l'ampoule ?

Ce luminaire utilise une LED intégrée non remplaçable. En cas de défaillance, le luminaire complet doit être remplacé.

MODE D'EMPLOI HLS4079401EWH6BP Halo

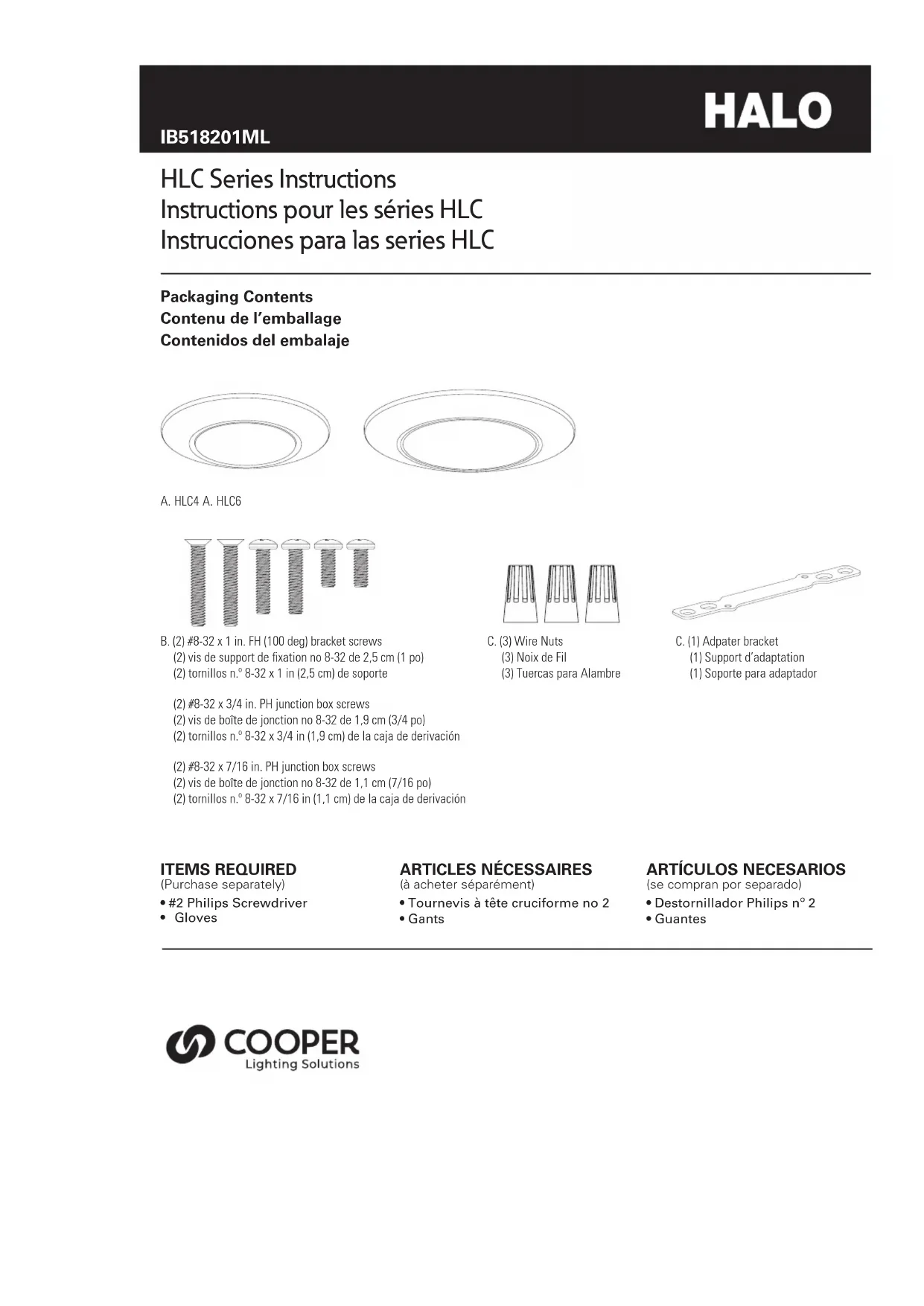

HLC Series Instructions Instructions pour les séries HLC Instrucciones para las series HLC

Packaging Contents Contenu de l'emballage Contenidos del embalaje

(2) vis de boîte de jonction no 8-32 de 1,9 cm (3/4 po)

(2) vis de boîte de jonction no 8-32 de 1,1 cm (7/16 po)

(à acheter séparément)

• Tournevis à tête cruciforme no 2
• Gants

Des précautions de base doivent être suivies lors de l'utilisation de ce produit, incluant :

• Respectez tous les avertissements, y compris les avertissements ci-dessous ET ceux qui sont inscrits sur l'étiquette d'avertissement.
• Les luminaires HALO sont conçus pour répondre aux plus récentes exigences de la NEC et sont homologués UL/cUL et entièrement conforme à la norme de l'UL. Avant de commencer l'installation d'un éclairage quelconque, vérifiez votre code électrique local. Ce code établit les normes de câblage pour votre localité et doit être étudié attentivement avant de commencer.

• Lisez et suivez ces instructions.

Risque d'incendie - CONDUCTEURS D'ALIMENTATION DE 90 °C MIN. Consultez un électricien en cas de doute.

Risque de chocs électriques -

Pour éviter la possibilité d'électrocution, assurez-vous que la source d'alimentation est hors tension depuis la boîte des fusibles ou le disjoncteur avant d'installer ou de réparer le luminaire.

Risque d'incendie/de chocs électriques L'installation

nécessite la connaissance des systèmes électriques des luminaires. Si non qualifié, ne tentez pas l'installation. Contactez un électricien qualifié. Le câblage du luminaire et les pièces électriques peuvent être endommagés lors du perçage. Vérifiez le câblage et les composants inclus.

• Installez uniquement dans les zones présentant les caractéristiques de construction indiquées sur les photographies et / ou les dessins.
• Pour éviter l'abrasion ou les dommages au câblage, n'exposez pas le câblage aux bords de tôle ou à d'autres objets coupants.
• Raccorder l'appareil d'éclairage à une alimentation 120 V, 60 Hz. Toute autre connexion annule la garantie.

Les bords peuvent être tranchants - Portez des gants lors de la manipulation.

• L'appareil d'éclairage doit être installé par un électricien ou une personne chevronnée en câblage domestique. Le système électrique et la méthode de connexion électrique de l'appareil d'éclairage doivent être conformes au Code national de l'électricité et aux codes locaux du bâtiment.
• Cet appareil est conforme au chapitre 15 des règlements FCC. La mise est oeuvre est sous réserve des deux conditions suivantes : (1) Cet appareil ne provoque pas de brouillage nuisible, et (2) Cet appareil doit accepter toute interférence reçue, notamment l'interférence qui pourrait provoquer un fonctionnement indésirable.
• Seulement les trous ouverts indiqués dans les images et/ou dessins peuvent être défoncés ou altérés lors de l'installation de la trousse. Ne laissez pas d'autres trous ouverts dans l'enceinte de câblage ou des composants électriques.

CONSERVEZ CES INSTRUCTIONS ET CES AVERTISSEMENTS.

Le modèle HLC de Halo est conçu pour varier l'intensité de plusieurs gradateurs à commande de phase de 120 V à bord d'attaque et à bord de fuite. La capacité de gradation peut être augmentée avec les gradateurs sélectionnés comportant une garniture à extrémité inférieure. (Consultez le fabricant du gradateur pour connaître la compatibilité de tension spécifique et les renseignements d'installation. Remarque : Certains gradateurs nécessitent une boîte murale avec un fil neutre.) Pour obtenir les renseignements récents et les spécifications au sujet du produit HLC de Halo, veuillez visiter le site www.cooperlighting.com.

DÉTERMINATION DE LA MÉTHODE À UTILISER

Risque de chocs électriques -

Pour éviter la possibilité d'électrocution, assurez-vous que la source d'alimentation est hors tension depuis la boîte des fusibles ou le disjoncteur avant d'installer ou de réparer le luminaire.

BOÎTES DE DISTRIBUTION ÉLECTRIQUES

Montage sur boîtes de jonctions classiques encastrées

REMARQUE : Ce boîtier de module s'installe sur plusieurs boîtes de jonction encastrées au plafond ou sur des boîtes de jonctions murales classiques (Fig. 1).

• Octogonale 10,2 cm (4 po)
• Carrées 10,2 cm (4 po)
• Ronde 10,2 cm (4 po)
• Ronde 8,9 cm (3 1/2 po) - nouvelle
• Ronde 8,9 cm (3 1/2 po) - précédente

(Les types de boîtes et conditions d'installation varient.) L'installateur doit assurer la compatibilité d'adaptation, du câblage et le montage adéquat.)

ATENUACIÓN

Pancake Box - Pancake style box may be used Boite à crêpes – Ce style de boite à crêpes peut être utilisé

1. Utilisez les capuchons de connexion fournis pour raccorder les fils d'alimentation à l'intérieur de la boite de jonction au luminaire.
2. Regroupez toute longueur de fil excédentaire à l'intérieur de la boite de jonction en vue de la préparation à l'installation.
3. Retirez la lentille du luminaire en la tournant dans le sens des aiguilles d'une montre.
4. Fixez la plaque de fixation à la boite de jonction en utilisant (Figure 2) les vis no 8-32 dans les fentes appropriées (selon la dimension et la marque de la boite de jonction utilisée).
5. Réinstallez la lentille au luminaire.

MONTAGE AVEC BOITES DE JONCTIONS ET SUPPORT ADAPTATEUR

1. Fixez fermement le support adaptateur à la boite de jonction en insérant les vis à tête plate no 8-32 x 25,4 mm (1 po) fournies avec le support dans la fraisure appropriée (selon le fabricant et la dimension de la boite de jonction utilisée).
2. Insérez une paire de vis à tête cylindrique large no 8-32 dans le support adaptateur en utilisant une longueur de vis adaptée à la profondeur et à l'espace de la boite de jonction.
3. Utilisez les capuchons de connexion fournis pour raccorder les fils d'alimentation à l'intérieur de la boite de jonction au luminaire.
4. Regroupez tout excédent de fil à l'intérieur de la boite de jonction en vue de l'installation.
5. Retirez la lentille du luminaire en la tournant dans le sens contraire des aiguilles d'une montre.
6. Fixez fermement le luminaire à la boite de jonction en insérant (Figure 3) les vis à tête cylindrique large no 8-32 dans les fentes du luminaire.
7. Réinstallez la lentille au luminaire.

MONTAJE EN CAJAS DE CONEXIONES

Cooper Lighting Solutions ("CLS") garantit à ses clients, pendant une période de cinq ans à compter de la date d'achat, que ses produits CLS sont exempts de tout défaut de matériaux et de fabrication. En vertu de la présente garantie, l'obligation de CLS se limite expressément à fournir des produits de remplacement. La présente garantie n'est proposée qu'à l'acheteur initial du produit. CLS requiert un reçu ou autre preuve d'achat qu'elle jugera acceptable sur lequel est indiquée la date de l'achat initial. Cette preuve d'achat est requise pour obtenir l'exécution de la garantie.

La garantie ne s'applique pas aux produits CLS qui ont été modifiés ou réparés, ou qui ont fait l'objet d'une négligence ou d'un usage abusif ou inapproprié, ou qui ont été endommagés en raison d'un accident (y compris durant le transport). Cette garantie ne s'applique pas aux produits qui ne sont pas fabriqués par CLS et qui ont été fournis, installés et/ou utilisés avec des produits CLS. Les dommages au produit causés par une ampoule de rechange ou la corrosion, et la décoloration des pièces de laiton ne sont pas couverts par cette garantie.

LIMITATION DES RESPONSABILITÉS : CLS NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES SPÉCIAUX, INDIRECTS, ACCESSOIRES ET CONSÉCUTIFS (QUELLE QUE SOIT LA RAISON, MÊME SI CETTE RESPONSABILITÉ REPOSE SUR UN CONTRAT, LA RESPONSABILITÉ STRICTE, OU DES DÉLITS, Y COMPRIS LA NÉGLIGENCE), NI POUR LA PERTE DE PROFITS, ET MÊME SI LA RESPONSABILITÉ DECLS POUR DES RÉCLAMATIONS OU DES DOMMAGES FAIT SUITE À LA PRÉSENTE GARANTIE OU EST LIÉE AUX MODALITÉS DES PRÉSENTES, À LA FABRICATION, À LA VENTE, À LA LIVRAISON, À L'UTILISATION, À L'ENTRETIEN, À LA RÉPARATION, OU À LA MODIFICATION DE PRODUITS CLS, OU À LA FOURNITURE DE TOUTE PIÈCE DE RECHANGE CONNEXE, LE COÛT DES DOMMAGES NE PEUT DÉPASSER LE COÛT D'ACHAT DU PRODUIT CLS FAISANT L'OBJET DE LA RÉCLAMATION AU TITRE DE LA PRÉSENTE GARANTIE. AUCUN FRAIS DE MAIN-D'OEUVRE NE SERA REMBOURSÉ POUR ENLEVER OU INSTALLER UN BOÎTIER.

Tout produit retourné doit comporter un numéro d'autorisation de retour de produit fourni par l'entreprise et être expédié port payé. Nous refuserons tout produit qui n'est pas accompagné d'un numéro d'autorisation de retour de produit fourni par l'entreprise.

CLS n'est pas responsable de la marchandise endommagée durant le transport. Les produits réparés ou remplacés seront soumis aux modalités de la présente garantie et seront inspectés au moment d'être emballés. Tout dommage apparent ou non survenant pendant le transport doit être signalé immédiatement au transporteur effectuant la livraison et une réclamation doit être adressée à ce dernier.

La reproduction de ce document est strictement interdite sans l'autorisation préalable par écrit de CLS.

GARANTÍA LIMITADA DE 5 AÑOS
