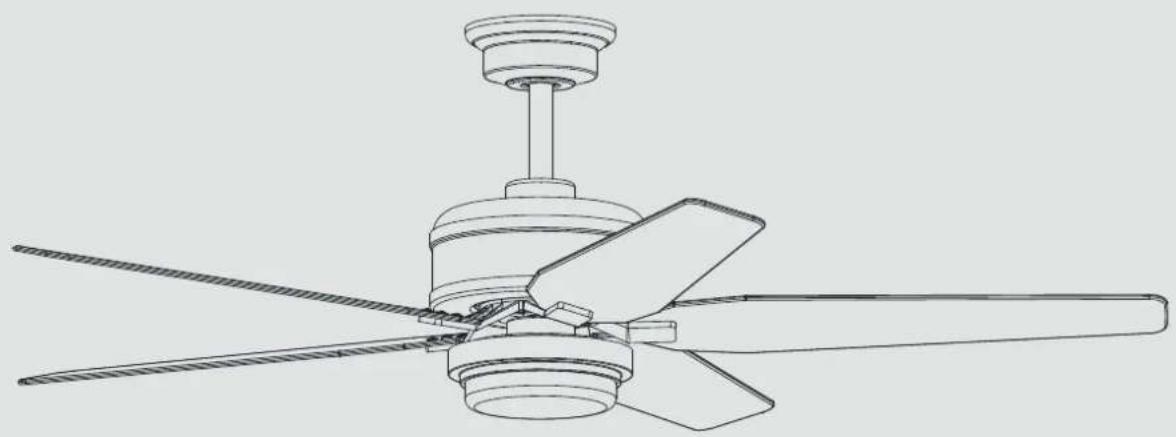

Caractéristiques techniques	Ventilateur de plafond Progress Lighting P250061, 52 pouces, moteur silencieux, 3 vitesses, éclairage intégré LED.
Utilisation	Idéal pour les espaces intérieurs tels que les salons, chambres et bureaux, pour améliorer la circulation de l'air.
Maintenance et réparation	Nettoyer régulièrement les pales avec un chiffon doux. Vérifier les fixations et le fonctionnement du moteur tous les six mois.
Sécurité	Installer selon les instructions du fabricant. Ne pas utiliser en extérieur. Débrancher avant toute maintenance.
Informations générales	Compatible avec des télécommandes et des variateurs de lumière. Garantie limitée du fabricant.

FOIRE AUX QUESTIONS - P250061 Progress Lighting

Comment installer le ventilateur Progress Lighting P250061 ?

Veuillez suivre les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quel est le diamètre du ventilateur Progress Lighting P250061 ?

Le diamètre du ventilateur est de 132 cm.

Le ventilateur fonctionne-t-il avec une télécommande ?

Oui, le ventilateur est compatible avec une télécommande, qui peut être achetée séparément.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et humide pour essuyer les pales et le moteur. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la consommation énergétique du ventilateur ?

La consommation énergétique du ventilateur P250061 est d'environ 65 watts en pleine vitesse.

Le ventilateur peut-il être utilisé en extérieur ?

Non, ce modèle est destiné à un usage intérieur uniquement.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur peut être réglée à l'aide de l'interrupteur mural ou de la télécommande, si disponible.

Quel type d'ampoule est compatible avec ce ventilateur ?

Le ventilateur utilise des ampoules E27. Veuillez vérifier la puissance maximale supportée dans le manuel d'utilisation.

Y a-t-il une garantie pour le ventilateur Progress Lighting P250061 ?

Oui, ce ventilateur est généralement couvert par une garantie de 1 an contre les défauts de fabrication.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est correctement branchée. Si le problème persiste, consultez le manuel pour le dépannage ou contactez le service client.

MODE D'EMPLOI P250061 Progress Lighting

Guide d'installation du ventilateur de plafond

Garantie à vie limitée

Progress Lighting garantit à l'acheteur original que ses moteurs de ventilateur sont exempts de tout défaut de fabrication et de matériaux pour aussi longtemps qu'il possède le ventilateur. Les interrupteurs à chaîne (tirette), les sélecteurs d'inversion, les condensateurs et les finis en métal sont garantis exempts de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. La déformation des pales en bois ou plastique n'est pas couverte par la présente garantie, ni ne sont la corrosion ou toute détérioration des finis pour les ventilateurs installés à moins de 16 km d'une côte. Des garanties prolongées peuvent exister pour certains produits homologués ENERGY STAR ^2 .

Les ventilateurs de plafond de Progress Lighting avec sources de lumière à DEL intégrées, s'ils sont installés correctement et dans des conditions normales d'utilisation, sont garantis contre les défauts de matériaux et de fabrication qui empêchent les sources de lumières de fonctionner conformément aux spécifications, pendant (i) cinq (5) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les résidences unifamiliales et (ii) trois (3) ans à compter de la date d'achat pour les modules d'éclairage à DEL et les composants électriques des ventilateurs utilisés dans les applications multifamiliales ou commerciales. Les ampoules DEL fournies par Progress Lighting ne sont couvertes par aucune garantie autre que la garantie du fabricant. Les ampoules non DEL ne sont couvertes par aucune garantie.

L'acheteur original peut retourner le ventilateur défectueux au lieu d'achat avec une preuve d'achat pendant les 30 premiers jours pour obtenir un remplacement. Au bout de 30 jours, l'acheteur original DOIT communiquer avec Progress Lighting au 864 678-1000 pour réclamer une réparation ou un remplacement, selon la seule détermination de Progress Lighting et ceci constituera le seul et unique recours de l'acheteur.

Les frais de main d'œuvre et d'expédition sont exclus. La présente garantie ne couvre pas les coûts ou frais associés à la main d'œuvre (y compris, sans s'y limiter, les honoraires de l'électricien) requise pour installer, retirer ou remplacer le ventilateur ou des pièces quelconques du ventilateur.

Cette garantie ne s'applique pas à toute perte ou tout dommage résultant de (i) une usure ou altération normale, un mauvais usage, un usage abusif ou la négligence, ou (ii) une installation, une utilisation, une réparation ou un entretien incorrect(e) par l'acheteur original ou une tierce partie, y compris mais sans s'y limiter, une tension d'alimentation incorrecte ou une surcharge, l'utilisation de pièces ou accessoires inapproprié(e)s, une réparation non autorisée (effectuée ou tentée), ou un manque d'entretien du ventilateur.

LES GARANTIES CI-DESSUS ÉTABLISSENT L'OBLIGATION TOTALE DE PROGRESS LIGHTING ET LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR ORIGINAL EN VERTU DESDITES GARANTIES, CONCERNANT TELS PRODUITS. PROGRESS LIGHTING N'EST PAS TENUE RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX OU ACCESSOIRES) RÉSULTANT D'UNE DÉFAILLANCE DU PRODUIT, EN RAISON D'UNE VIOLATION DE GARANTIE, D'UNE RUPTURE DE CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER OU RELATIVES À L'ABSENCE DE CONTREFAÇON.

Certains états et provinces ne permettent pas les restrictions quant à la durée d'une garantie implicite, ni l'exclusion ou la restriction des dommages indirects ou accessoires. Par conséquent, les restrictions et les exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. En vertu de la présente garantie, vous bénéficiez de droits juridiques particuliers; toutefois, d'autres droits peuvent s'appliquer, selon l'état ou la province où vous résidez.

Date d'achat ____

Magasin d'achat ____

N° de modèle cUL P250061

N° de série ____

N° de fournisseur 111017

CUP 785247264926

785247264933

PROGRESS LIGHTING™

Règles de sécurité .... 1

Déballage du ventilateur 2

Installation du ventilateur 3

Connexions électriques ...... 6

Télécommande ....10

Utilisation du ventilateur....11

Entretien du ventilateur....12

Dépannage 12

Caractéristiques ....13

Table des matières

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

1. Pour réduire les risques de choc électrique, assurez-vous que le courant est coupé au niveau de la boîte de disjoncteurs ou à fusibles avant de procéder à l'installation.
2. Tout le câblage doit être effectué conformément au code national de l'électricité des États-Unis ANSI/NFPA 70-1999 et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié accrédité.
3. ATTENTION : Pour réduire les risques de blessures, n'utilisez que les vis fournies avec la boîte électrique.
4. La boîte de sortie de courant et la structure de support doivent être solidement fixées et capables de supporter de manière sûre un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtes de sortie de courant homologuées cUL, portant la mention « Capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins ».
5. ATTENTION : Le ventilateur doit être installé avec une distance minimale de 2,13 m (7 pi) entre le bas des pales et le sol.
6. N'attendez pas l'arrêt du ventilateur pour appuyer sur le bouton de sens inverse. Le ventilateur ne changera pas de direction s'il n'est pas en marche.
7. Évitez de placer des objets dans la trajectoire des pales.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURE CORPORELLE, NE PLIEZ PAS LES SUPPORTS DE PALES (AUSSI APPELÉS « BRIDES ») PENDANT L'ASSEMBLAGE OU APRÈS L'INSTALLATION. NE PLACEZ PAS D'OBJETS DANS LA TRAJECTOIRE DES PALES.

1. Pour éviter les blessures corporelles ou les dommages au ventilateur ou d'autres objets, faites preuve de prudence en travaillant près du ventilateur ou en le nettoyant.
2. N'utilisez ni eau ni détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière ou un linge légèrement humide conviennent en général pour le nettoyage.
3. Après avoir effectué les branchements électriques, retournez les conducteurs épissés vers le haut et insérez-les soigneusement dans la boîte électrique. Les fils doivent être écartés de façon à ce que le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement soient d'un même côté de la boîte électrique et le conducteur non mis à la terre de l'autre côté de la boîte électrique.
4. Les schémas électriques sont fournis à titre indicatif seulement. Les luminaires qui ne sont pas compris avec le ventilateur doivent être homologués cUL et porter une mention stipulant qu'ils peuvent être utilisés avec ce type de ventilateur. Les interrupteurs doivent être homologués cUL pour usage général. Consultez les instructions fournies avec les luminaires et les interrupteurs pour un assemblage approprié.
5. Toutes les vis de pression doivent être vérifiées et resserrées au besoin avant l'installation.
6. AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc électrique, ce ventilateur ne doit être utilisé qu'avec le dispositif de commande de la vitesse, pièce n° DP-52R, fabriqué par DAWNSUN ELECTRONIC TECHNOLOGY CO LTD ZHONGSHAN.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/UN INTERRUPTEUR MURAL(E) ISOLÉ(E).

1. Règles de sécurité

1 2 3 4 5 6 7 8 9 10 11 12

a b c

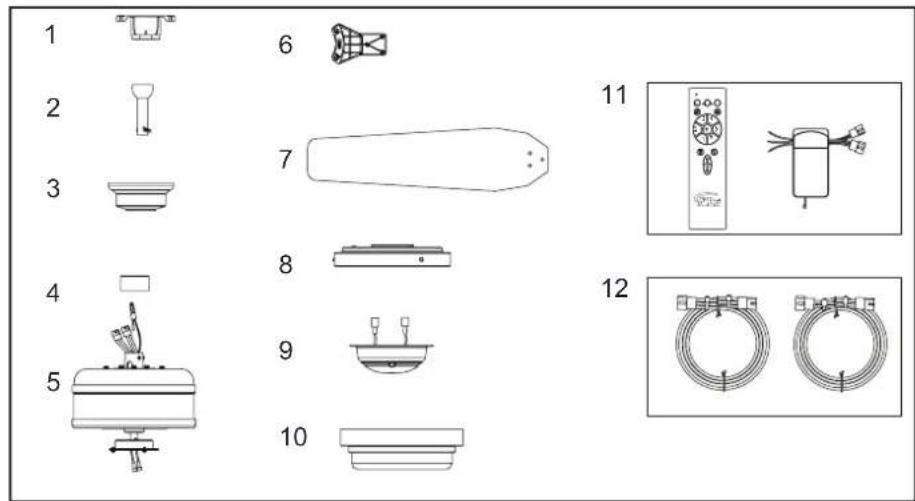

Déballez votre ventilateur et vérifiez le contenu de l'emballage. Les articles suivants devraient s'y trouver :

1. Traverse
2. Ensemble boule/tige de suspension de 15,24 cm (goupille de suspension et goupille de verrouillage préfixées)
3. Monture avec anneau de monture (fixé)
4. Couvercle décoratif du collet du moteur

5. Moteur du ventilateur

6. Supports de pales (5)

7. Pales (5)
8. Bac de luminaire
9. Adaptateur de luminaire
10. Abat-jour de luminaire
11. Émetteur et récepteur
12. Fil conducteur de rallonge

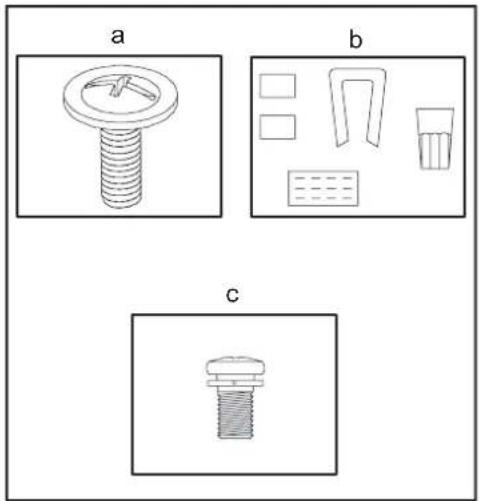

a. Quincaillerie de fixation des pales (16 vis pour la fixation des pales aux supports de pales)
b. Quincaillerie électrique et trousse d'équilibrage (1 capuchon de connexion en plastique, 1 trousse d'équilibrage des pales)
c. Quincaillerie de fixation des supports de pales (1 vis supplémentaire pour la fixation des supports de pale au moteur du ventilateur)

2. Déballage du ventilateur

Tournevis cruciforme ou à empreinte fendue, clé à molette, escabeau et coupe-fils.

Options d'installation

Si une boîte électrique n'est pas déjà installée, lisez les instructions suivantes. Coupez l'alimentation électrique en retirant les fusibles ou déclenchant les disjoncteurs.

Fixez la boîte électrique directement à la structure du bâtiment. Utilisez les pièces de fixation et les matériaux de construction appropriés. La boîte électrique et son support doivent être en mesure de supporter le plein poids du ventilateur en mouvement (soit au moins 15,9 kg [35 lb]). N'utilisez pas de boîtes électriques en plastique.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT. IL SE PEUT QUE LES BOÎTES ÉLECTRIQUES UTILISÉES COURAMMENT POUR LE SUPPORT DE LUMINAIRES NE CONVIENNENT PAS AUX VENTILATEURS ET DOIVENT ÊTRE REMPLACÉES. EN CAS DE DOUTE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.

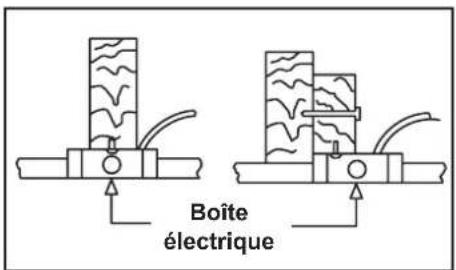

Les Figures 1, 2 et 3 illustrent les différentes façons d'installer la boîte électrique.

Boîte électrique

Figure 1

Boîte électrique

Figure 2

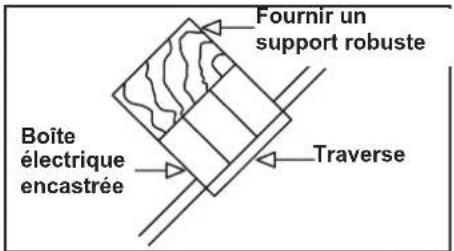

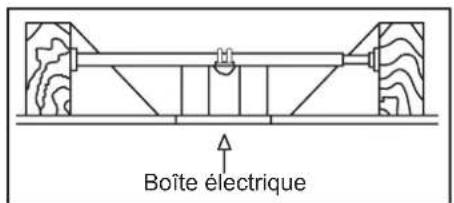

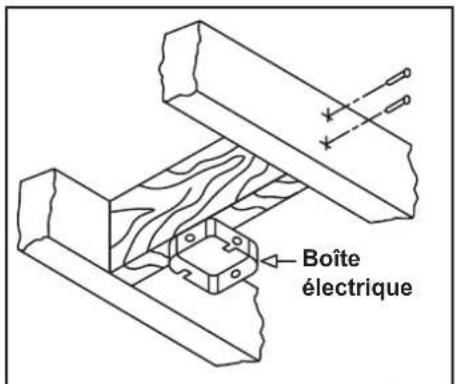

Fournir un support robuste Boîte électrique encastrée Traverse

Figure 3

Remarque : Une tige de suspension plus longue peut s'avérer nécessaire pour maintenir une distance correcte entre les pales et le plafond dans le cas d'une installation sur un plafond présentant une forte pente. L'angle maximal permis est de 20°. Si la monture touche la tige de suspension, retirez le couvercle inférieur décoratif de la monture et faites tourner la monture à 180° avant de la fixer à la traverse.

Boîte électrique

Figure 4

Pour suspendre le ventilateur là où il y a déjà un luminaire mais pas de solive, utilisez une barre de suspension comme illustré à la Figure 4.

3. Installation du ventilateur

Suspension du ventilateur

N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes suivantes pour suspendre le ventilateur correctement.

REMARQUE : Ce ventilateur est recommandé pour une installation standard au plafond à l'aide de la tige de suspension fournie avec le ventilateur. Pour une installation au plafond de type normal avec la tige de suspension de 15,24 cm fournie, la distance entre le plafond et le bas des pales du ventilateur sera d'environ 34,79 cm.

Installation normale au plafond

1. Retirez l'anneau de monture de la monture en le tournant vers la droite jusqu'à ce qu'il soit déverrouillé. (Figure 5)
2. Retirer la traverse de la monture en desserrant les quatre vis sur le dessus de la monture. Retirez les deux vis sans empreinte fendue et desserrez les vis à empreinte fendue. Cette étape permettra de retirer la traverse. (Figure 6)
3. Retirez la goupille de suspension et la goupille de verrouillage de la tige de suspension.
4. Placez la tige de suspension par-dessus la monture et l'anneau de monture, puis faites glisser le couvercle du collet du moteur sur la tige de suspension. Faites passer les fils à travers la boule/tige de suspension. (Figure 7)
5. Desserrez, sans les retirer, les vis de pression du collet sur le dessus du boîtier du moteur.

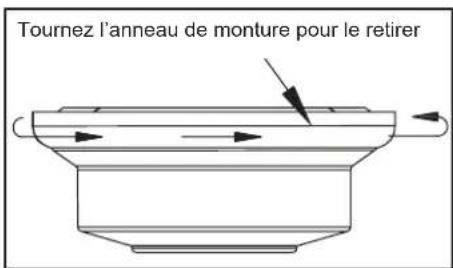

Tournez l'anneau de monture pour le retirer

Figure 5

1. Alignez les trous au bas de la tige de suspension avec les trous du collet sur le dessus du boîtier du moteur. (Figure 7) Insérez avec précaution la goupille de suspension dans les trous du collet et de la tige de suspension. Faites attention de ne pas coincer les fils à l'intérieur de la tige de suspension avec la goupille de suspension. Insérez la goupille de verrouillage dans le trou près de l'extrémité du boulon jusqu'à ce qu'elle se bloque en place, tel qu'indiqué dans le médaillon circulaire de la Figure 7.

2. Resserrez les vis de pression sur le collet sur le dessus du boîtier du moteur.

3. Assurez-vous que l'œillet est correctement fixé sur le couvercle du collet. Glissez ensuite le couvercle du collet sur la tige de suspension jusqu'à ce qu'il repose sur le boîtier du moteur. Assurez-vous que la monture et le couvercle du collet sont correctement orientés.

4. Passez à la section « Installation du ventilateur ».

AVERTISSEMENT

LE VENTILATEUR POURRAIT SE DESSERRER ET POSSIBLEMENT TOMBER SI LES VIS DE PRESSION NE SONT PAS BIEN SERRÉES LORS DE L'ÉTAPE 7.

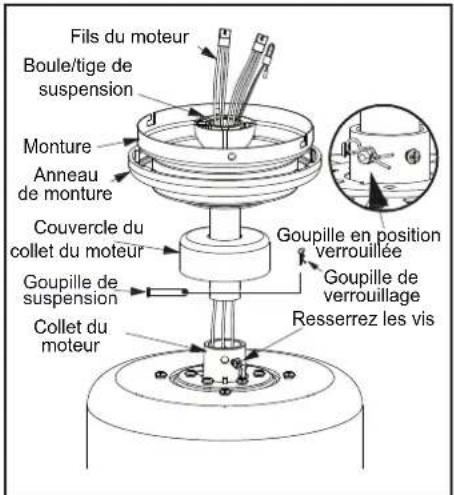

Fils du moteur Boule/tige de suspension Monture Anneau de monture Couvercle du collet du moteur Goupille de suspension Collet du moteur Goupille en position verrouillée Goupille de verrouillage Resserrez les vis

Figure 7

Montage du ventilateur sur la boîte électrique

AVERTISSEMENT

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DE LA TRAVERSE DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAÎT ÊTRE ENDOMMAGÉ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

1. Faites passer les fils d'alimentation de 120 volts par l'orifice central de la traverse, tel qu'indiqué sur la Figure 8.
2. Fixez la traverse à la boîte électrique à l'aide des vis de montage fournies avec la boîte électrique. Notez que le côté plat de la traverse est dirigé vers la boîte électrique. (Figure 8)
3. Serrez bien les deux vis sur la boîte électrique.
4. Soulevez avec précaution l'ensemble du ventilateur vers la traverse. Assurez-vous que la languette de la traverse est correctement placée dans le sillon de la boule de suspension. (Figure 9)

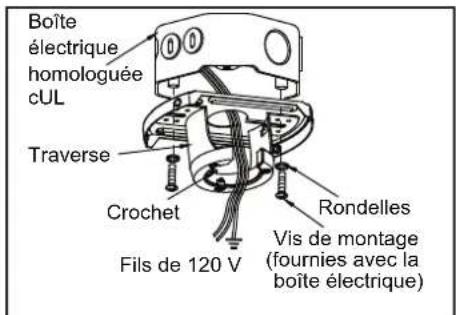

Boîte électrique homologuée cUL Traverse Crochet Fils de 120 V Rondelles Vis de montage (fournies avec la boîte électrique)

Figure 8

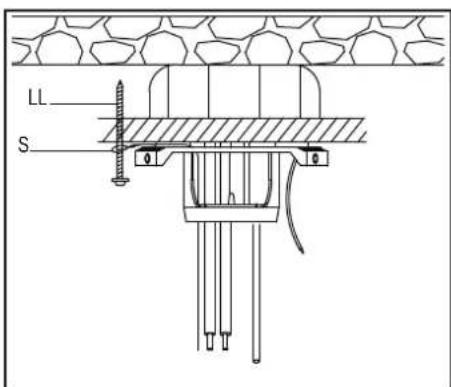

Installation du câble de sécurité

1. Vissez la vis à bois (LL) (non fournie) dans le plafond.
2. Enfilez la boucle terminale du câble de sécurité (S) sur la vis à bois, puis serrez bien la vis ou reliez le câble de sécurité directement à la boîte électrique. (Figure 10)

LL S

Figure 10

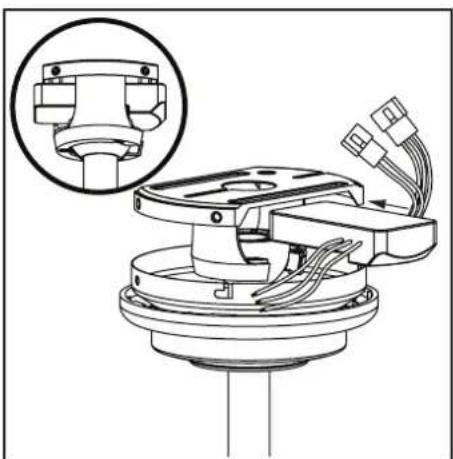

Installation du récepteur dans la traverse

1. Positionnez les fils du câblage d'alimentation de la maison sur un côté de la traverse; positionnez les fils du ventilateur de l'autre côté.
2. Insérez l'extrémité étroite du récepteur (tel qu'illustré, côté plat orienté vers le plafond) dans la traverse, jusqu'à ce qu'il repose sur le haut de l'ensemble boule/tige de suspension. (Figure 11)

Branchement du câblage du récepteur au câblage de la maison

1. Connectez le fil vert aux fils de mise à la terre de la maison à l'aide d'un capuchon de connexion.
2. Connectez le fil noir du moteur du récepteur au fil noir de la maison à l'aide d'un capuchon de connexion.
3. Connectez le fil blanc du récepteur au fil blanc de la maison à l'aide d'un capuchon de connexion.

Câblage du ventilateur au récepteur

1. En cas d'utilisation de la boule de suspension de 15,24 cm fournie, câblez le récepteur sur les fils du ventilateur en raccordant ensemble les fiches d'adaptation moulées du récepteur et celles du moteur du ventilateur. (Figure 12)
2. Si vous souhaitez utiliser une tige de suspension plus longue, vous pouvez vous servir du fil conducteur de rallonge (1,72 m) fourni en raccordant les adaptateurs moulés ensemble.

CIRCUIT D'ALIMENTATION NOIR BLANC RÉCEPTEUR de télécommande GRIS MARRON ORANGE BLEU JAUNE BLANC VERT GRIS MARRON ORANGE BLEU JAUNE BLANC BLEU NOIR BLANC BLANC

Figure 12

6. Connexions électriques

Terminer le montage du ventilateur

INSTALLATION NORMALE AU PLAFOND

AVERTISSEMENT

SI LA MÉTHODE D'INSTALLATION NORMALE AVEC LA BOULE ET LA TIGE DE SUSPENSION EST UTILisée, LA LANGUETTE DE L'ANNEAU QUI SE TROUVE AU BAS DE LA TRAVERSE DOIT REPOSER DANS LE SILLON DE LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAIT ÊTRE ENDOMMAGÉ SI LA LANGUETTE N'EST PAS PLACÉE CORRECTEMENT DANS LE SILLON.

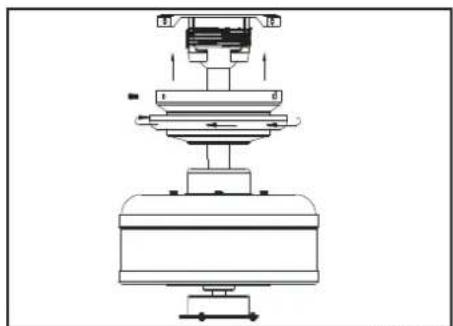

1. Alignez les fentes de blocage de la monture au plafond et les deux vis de la traverse. Poussez la monture pour engager les vis dans les fentes et tournez dans le sens horaire pour verrouiller le tout en place. Serrez immédiatement les deux vis de montage à fond.
2. Placez les deux autres vis de montage dans les orifices de la monture et vissez-les bien.
3. Installer l'anneau de monture décoratif en alignant les fentes de l'anneau avec les vis de la monture. Tourner l'anneau dans le sens anti-horaire pour le verrouiller en place.
4. Les pales du ventilateur peuvent désormais être installées.

Installation des pales du ventilateur

Remarque : Les pales de ce ventilateur sont réversibles. Vous pouvez choisir le fini de pale qui rehausse au mieux l'aspect de votre pièce.

1. Fixez la pale au support de pale à l'aide des vis, comme illustré dans la Figure 15. Insérez une vis dans le support. Répétez l'opération pour les deux autres vis.
2. Serrez bien chacune des vis.
3. Fixez les pales au moteur en insérant la tige d'alignement dans la fente située au bas du moteur, puis en serrant les vis du moteur. Veuillez noter que les vis du moteur sont préinstallées sur les supports de pale (Figure 16).
4. Répétez les étapes 1, 2 et 3 pour les autres pales.

Moteur Screws

Figure 16

Équilibrage des pales

Les pales sont regroupées par poids. En raison de la variation de densité des matériaux, il se peut que le ventilateur oscille, et ce, même si les pales sont équilibrées en poids.

Les étapes suivantes devraient permettre de corriger l'oscillation du ventilateur. Effectuez une vérification après chacune des étapes.

1. Vérifiez si toutes les vis des pales sont bien serrées.
2. La plupart des problèmes d'oscillation sont causés par la hauteur inégale des pales. Vérifiez la hauteur des pales en choisissant un point au plafond, au-dessus de l'extrémité de l'une des pales. Mesurez la distance entre un point au centre de chaque pale et ce point au plafond. Mesurez cette distance comme illustré dans la Figure 17. Faites tourner le ventilateur pour que la pale suivante soit en position pour la mesure. Répétez pour chaque pale. Les écarts de mesures devraient être inférieurs à 3,17 mm. Faites fonctionner le ventilateur pendant 10 minutes.
3. Assurez-vous que la monture est fixée bien serrée sur la traverse et que la traverse est aussi solidement serrée sur la boîte électrique.
4. L'échange réciproque de deux pales adjacentes peut redistribuer le poids et résulter en un fonctionnement plus en douceur.
5. Utilisez le nécessaire d'équilibrage des pales si les pales oscillent toujours.

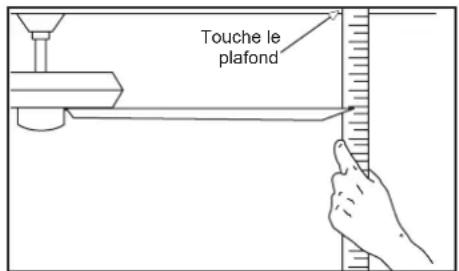

Touche le plafond

Figure 17

Installation du bac/de l'adaptateur/de l'abat-jour du luminaire

ATTENTION - Pour réduire les risques de choc électrique, débranchez le circuit d'alimentation électrique au ventilateur avant d'installer le luminaire.

1. Desserrez, sans les retirer, deux des trois vis de montage du moteur du ventilateur; retirez une vis de montage. (Figure 18)
2. Poussez le bac de luminaire vers le haut jusqu'au moteur du ventilateur, de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou de serrure. Tournez le bac du luminaire dans le sens horaire et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 1 et serrez-la fermement. (Figure 18)

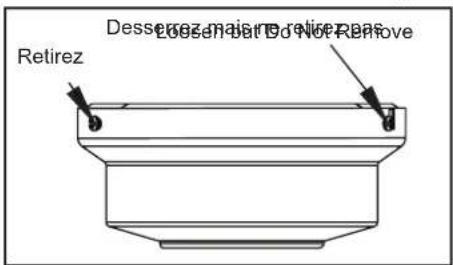

3. Retirez une vis du bac de luminaire et desserrez mais ne retirez pas les deux autres vis. Connectez les fils de l'adaptateur de luminaire aux fils provenant du moteur du ventilateur en branchant les fiches d'adaptation moulées ensemble. Insérez soigneusement tous les fils et les épissures dans le capuchon d'interrupteur. (Figure 19)
4. Poussez l'adaptateur de luminaire vers le haut, de façon à ce que les deux têtes de vis desserrées tiennent dans les fentes en trou

de serrure. Tournez l'adaptateur de luminaire dans le sens horaire et serrez les vis. Réinsérez la vis qui a été retirée à l'étape 3 et serrez-la fermement. (Figure 19)

1. Placez l'abat-jour du luminaire dans le bac du luminaire, en alignant les trois parties plates en haut de l'abat-jour avec les trois crans relevés du bac de luminaire. Tournez l'abat-jour du luminaire dans le sens horaire jusqu'à ce qu'il s'arrête. (Figure 20)

REMARQUE

VÉRIFIEZ RÉGULIÈREMENT QUE L'ABAT-JOUR EN VERRE EST COMPLÈTEMENT VISSÉ DANS LE SENS HORAIRE DANS LE BAC DE LUMINAIRE.

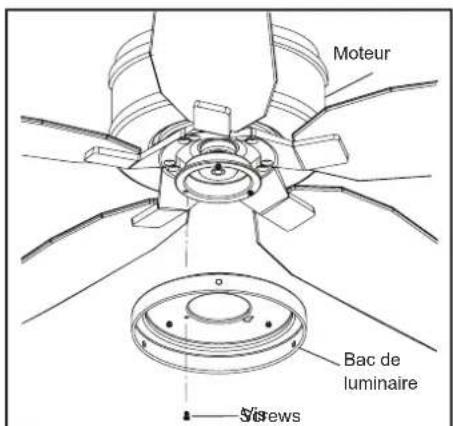

Moteur Bac de luminaire Sirews

Figure 18

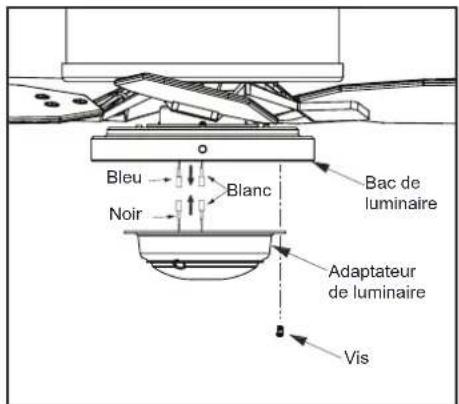

Bleu Noir Blanc Bac de luminaire Adaptateur de luminaire Vis

Figure 19

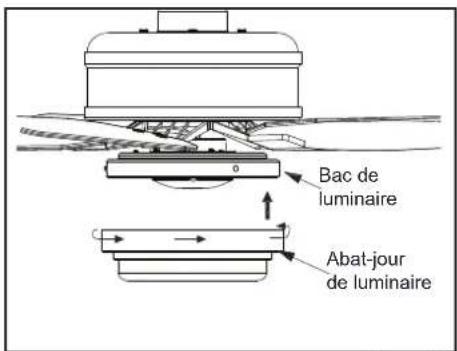

Bac de luminaire Abat-jour de luminaire

Figure 20

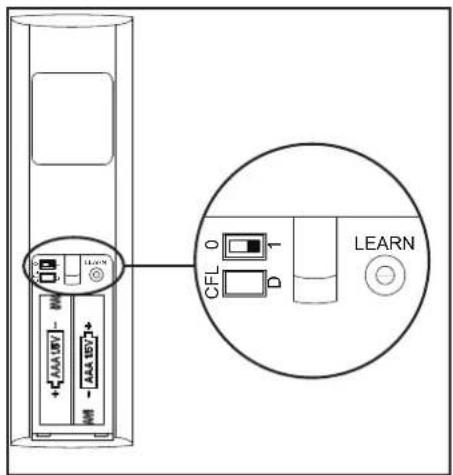

Préparation de la télécommande

REMARQUE : La télécommande a déjà été jumelée avec le ventilateur de plafond pour votre commodité. Si vous avez deux exemplaires du même modèle de ventilateur dans votre maison, veuillez suivre les étapes ci-dessous pour contrôler chaque ventilateur individuellement.

1. Retirez le couvercle du compartiment à piles en appuyant fermement sur la flèche et en faisant glisser le couvercle pour l'enlever.

2. Installez deux piles AAA de 1,5 volt (comprises).

3. Faites glisser le commutateur DIP du compartiment à piles au réglage « 1 ».

4. Confirmez que l'alimentation électrique au ventilateur est coupée soit à l'interrupteur mural, soit à la boîte de disjoncteurs.

5. Rétablissez l'alimentation électrique au ventilateur, soit à l'interrupteur mural, soit à la boîte de disjoncteurs.

6. Appuyez sur et relâchez le bouton « Learn (Apprentissage) » situé dans le compartiment à piles de la télécommande dans les 30 secondes suivant la mise en marche.

7. Si le jumelage est réussi, le luminaire du ventilateur clignotera et les pales commenceront à tourner.

8. Remettez le couvercle du compartiment à piles sur la télécommande.

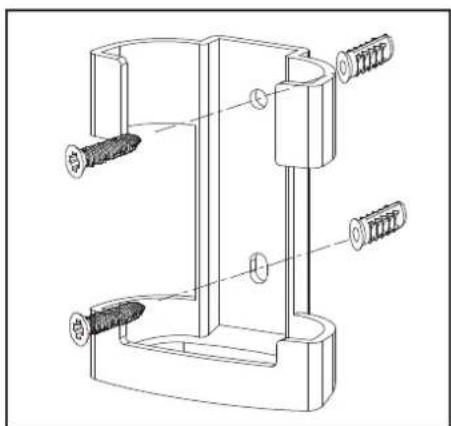

Installation du support de télécommande

REMARQUE : Des chevilles murales pour vis sont fournies pour consolider l'ancrage. Les vis fournies sont conçues pour se visser facilement dans le mur. Si vous préférez une prise plus permanente ou solide, installez les chevilles murales avant de fixer le support mural au mur.

1. Placez le support mural dans la position souhaitée et fixez-le au mur à l'aide des vis pour support mural fournies. (Figure 22)

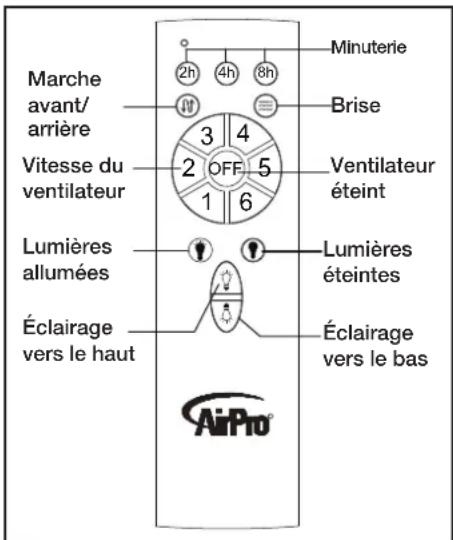

Pendant que le ventilateur est en marche, appuyez sur 2 h - allume une minuterie d'une durée de 2 heures.

Pendant que le ventilateur est en marche, appuyez sur 4 h - allume une minuterie d'une durée de 4 heures.

Pendant que le ventilateur est en marche, appuyez sur 8 h - allume une minuterie d'une durée de 8 heures.

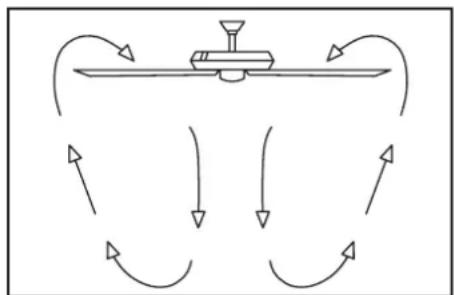

Marche avant/arrière :

Change la direction du ventilateur de plafond.

Brise :

Appuyez sur et relâchez ce bouton pour activer la fonction Brise, ce qui changera la vitesse de votre ventilateur au hasard en imitant une brise agréable.

Vitesse du ventilateur :

Les voyants DEL sur le bouton de vitesse du ventilateur s'illumineront à la vitesse correspondante.

Appuyez sur et relâchez 1 : règle la vitesse du ventilateur sur 1.

Appuyez sur et relâchez 2 : règle la vitesse du ventilateur sur 2.

Appuyez sur et relâchez 3 : règle la vitesse du ventilateur sur 3.

Appuyez sur et relâchez 4 : règle la vitesse du ventilateur sur 4.

Appuyez sur et relâchez 5 : règle la vitesse du ventilateur sur 5.

Appuyez sur et relâchez 6 : règle la vitesse du ventilateur sur 6.

Ventilateur ÉTEINT (OFF) :

Éteint le ventilateur

Lumières ALLUMÉES/ÉTEINTES

Appuyez sur et relâchez ce bouton pour allumer les deux lumières selon le dernier réglage.

Appuyez sur et relâchez ce bouton pour éteindre les deux lumières.

Commande d'éclairage dirigé vers le haut/bas : Éclairage vers le haut : Appuyez sur et relâchez ce bouton pour allumer ou éteindre l'éclairage dirigé vers le haut. Appuyez et maintenez la pression sur le bouton pour activer la fonction d'intensité variable, puis relâchez une fois que vous obtenez l'intensité de luminosité désirée.

Éclairage vers le bas : Appuyez sur et relâchez ce bouton pour allumer ou éteindre l'éclairage dirigé vers le bas. Appuyez et maintenez la pression sur le bouton pour activer la fonction d'intensité variable, puis relâchez une fois que vous obtenez l'intensité de luminosité désirée.

Marche avant/arrière Vitesse du ventilateur Lumières allumées Éclairage vers le haut 2h 4h 8h OFF 5 1 6 3 4 2 Minuterie Brise Ventilateur éteint Lumières éteintes Éclairage vers le bas AirPro®

Figure 23

Par temps chaud - (marche avant) Un débit d'air descendant crée un courant d'air rafraîchissant, comme illustré dans la Figure 24. Ce qui permet d'utiliser un réglage de climatisation plus élevé sans nuire à votre confort.

Par temps frais - (marche arrière) Un débit d'air ascendant fait descendre l'air chaud du plafond, comme illustré dans la Figure 25, Ce qui permet d'utiliser un réglage de chauffage plus bas sans nuire à votre confort.

11. Utilisation du ventilateur

Entretien du ventilateur

Voici quelques suggestions pour l'entretien de votre ventilateur.

1. En raison du mouvement naturel du ventilateur, certains raccords peuvent se desserrer. Vérifiez les raccords de support, les brides et les fixations des pales deux fois par an. Vérifiez qu'ils sont solidement serrés. (Il n'est pas nécessaire d'enlever le ventilateur du plafond).
2. Nettoyez le ventilateur régulièrement pour conserver son aspect neuf au fil des années. N'utilisez pas d'eau pour nettoyer, car cela risque d'endommager le moteur ou même poser un risque de choc électrique. Utilisez uniquement une brosse douce ou un linge non pelucheux afin d'éviter d'égratigner le fini. Le revêtement est recouvert d'une laque afin d'en réduire la décoloration ou le ternissement. Avertissement - Assurez-vous que l'alimentation électrique est coupée avant de nettoyer le ventilateur.
3. Vous pouvez appliquer une fine couche de produit à polir sur le bois pour le protéger et l'embellir. Masquez les petites égratignures avec un peu de cirage.
4. Il n'est pas nécessaire de lubrifier le ventilateur. Le moteur est doté de roulements scellés à graissage permanent.

Dépannage

Problème Solution

Le ventilateur ne se met pas en marche.

Le ventilateur est bruyant.

1. Vérifiez les fusibles ou les disjoncteurs principaux ou divisionnaires.
2. Vérifiez les connexions des fils de ligne au ventilateur et les connexions dans le boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.

3. Vérifiez les piles de l'émetteur. Est-ce que le voyant DEL rouge est allumé? L'émetteur est-il situé suffisamment près du ventilateur? (La portée normale est de 3 à 6 m). Les réglages des commutateurs DIP sont-ils les mêmes sur l'émetteur (télécommande) et le récepteur? N'OUBLIEZ PAS DE COUPER L'ALIMENTATION ÉLECTRIQUE AVANT DE VÉRIFIER LE RÉGLAGE DES COMMUTATEURS DIP DU RÉCEPTEUR.

4. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

5. Assurez-vous que les vis qui fixent les supports de pales au moyeu du moteur sont bien serrées.
6. Assurez-vous que les capuchons de connexion ne s'entrechoquent pas ou ne se battent pas contre la paroi intérieure du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation électrique est coupée.
7. Accordez une période de « rodage » de 24 heures. La plupart des bruits d'un ventilateur neuf disparaissent au cours de cette période.
8. Si le luminaire du ventilateur de plafond est utilisé, assurez-vous que les vis du diffuseur en verre sont bien serrées. Veillez également à ce que l'ampoule soit bien vissée.
9. Assurez-vous que la monture se trouve à une courte distance du plafond. Elle ne doit pas être en contact avec le plafond.
10. Assurez-vous que la boîte électrique est bien fixée et que des coussinets isolants en caoutchouc ont été installés entre la traverse et la boîte électrique.

AVERTISSEMENT

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE A ÉTÉ COUPÉE AU TABLEAU DE DISTRIBUTION AVANT DE TENTER D'EFFECTUER TOUTE RÉPARATION. CONSULTEZ LA SECTION « CONNEXIONS ÉLECTRIQUES ».

12. Entretien du ventilateur et dépannage

TAILLE DU VENTILATEUR	VITESSE VOLTS		CONSOMMATION ÉLECTRIQUE DU VENTILATEUR (SANS ÉCLAIRAGE) EN WATTS	DÉBIT D'AIR EN PP/MIN	RENDEMENT ÉNERGÉTIQUE (PLUS IL EST ÉLEVÉ, MIEUX C'EST) PI/MIN PAR WATT	POIDS NET	POIDS BRUT	PIEDS CUBES
137 cm	Faible	120	2,27 2317 1	020,7		7,9 kg 8	9 kg 1,72
	Élevée 2	9,73 647	217,86

Cet équipement a été testé et jugé en conformité avec les limites portant sur les appareils numériques de classe B, en vertu de l'article 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre une interférence préjudiciable dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie en radiofréquence et, s'il n'est pas installé ni utilisé conformément aux instructions, il peut causer des interférences préjudiciables aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause une interférence préjudiciable à la réception des postes de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, il est conseillé à l'utilisateur d'essayer de corriger l'interférence en appliquant une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Accroître la distance entre l'équipement et l'appareil de réception.

- Brancher l'équipement dans une prise dont le circuit n'est pas le même que celui sur lequel l'appareil de réception est branché.

- Consulter le fournisseur ou un technicien spécialisé en radio/TV pour assistance.

ATTENTION

Tout changement ou toute modification qui n'est pas expressément approuvé(e) par le concessionnaire de cet appareil pourrait annuler le droit de l'utilisateur d'utiliser l'équipement.

Ce produit est conforme à l'article 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences préjudiciables, et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Tous droits réservés

13. Caractéristiques
