MODE D'EMPLOI TSDSSL7AP LEGRAND
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TSDSSL7AP
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China

TSDSSL7AP
Doit être installé par un électricien certifié ou une autre personne qualifiée.
AVERTISSEMENT : afin d'éviter tout choc électrique ou électrocution grave, toujours éteindre l'alimentation sur le panneau de service avant d'installer ce produit, de travailler sur le circuit ou de changer une lampe.
ATTENTION
- Pour réduire le risque de surchauffe et d'autres dommages possibles sur ce produit ou d'autres appareils, ne pas utiliser ce produit pour contrôler une prise électrique, un appareil à moteur ou un appareil avec transformateur.
- Ne pas utiliser ce produit avec des ampoules dont les besoins en énergie dépassent la puissance maximale (exprimée en watts, en ampères ou en voltampères) du variateur.
- Une ampoule d'au moins 6 watts est requise.
- Ne brancher ce produit qu'à une source d'alimentation de 120 VCA, 60 Hz.
• N'utiliser que des fils en cuivre.
Ce produit est optimisé pour les ampoules et les luminaires à DEL SSL7.
NEMA SSL-7A-2015/NEMA-77-2015
LEA Y CONSERVE ESTAS INSTRUCCIONES
PROCÉDURE DE CHANGEMENT DE COULEUR :


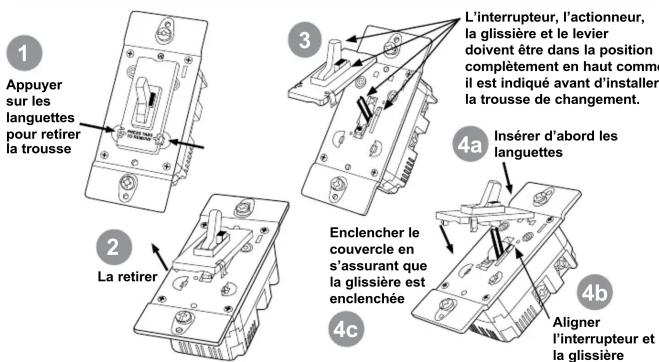

1 Appuyer sur les languettes pour retirer la trousse 2 La retirer 3 L'interrupteur, l'actionneur, la glissière et le levier doivent être dans la position complètement en haut comme il est indiqué avant d'installer la trousse de changement. 4a Insérer d'abord les languettes 4b Aligner l'interrupteur et la glissière 4cINSTRUCTIONS
-
Si une trousse de changement de couleur est fournie et que vous souhaitez changer de couleur, consultez la Procédure de changement de couleur. Sinon, passez directement à l'étape 2.
-
Débranchez l'alimentation électrique du circuit en retirant le fusible ou en mettant les disjoncteurs en position Off (Arrêt) avant toute installation.
-
Si une trousse de changement de couleur est fournie et que vous souhaitez changer de couleur, consultez la Procédure de changement de couleur. Sinon, passez directement à l'étape 2.
-
Débranchez l'alimentation électrique du circuit en retirant le fusible ou en mettant les disjoncteurs en position Off (Arrêt) avant toute installation.
-
Retirez la plaque murale et les vis de fixation de l'interrupteur, puis retirez l'interrupteur existant du boîtier mural.
- Déconnectez l'interrupteur existant du circuit. Pour les installations à 3 positions : Identifiez le fil « Commun » (fil connecté à la borne « Commun » ou à la borne bigarrée). Pour de nouvelles installations, identifiez le fil connecté à la source d'alimentation ou à l'ampoule.
- Connectez le variateur tel qu'illustré dans le schéma d'installation en utilisant des fils multibrins de 2,05 ou 1,63 mm de diamètre ou de solides conducteurs en cuivre. Veuillez noter que le variateur et les 3 positions de l'interrupteur peuvent également être inversés par rapport à ce qui est illustré. Dénudez le fil sur la longueur indiquée au dos du produit. (Voir les figures 2 et 3 à l'avant.) Vis à bornes de couple à 14-16 pouce lbs
- À l'aide des vis de fixation fournies, ins tallez le produit dans le boîtier mural en plaçant le côté droit de la sangle où figure le mot « Haut » vers le haut.
- Fixez la plaque murale puis restaurez l'alimentation de l'unité.
- Le gradateur peut nécessiter un ajustement du niveau le plus bas de manière à allumer correctement et (ou) à éliminer le vacillement des ampoules. Pour le régler, retirer la plaque murale. Faire les ajustements comme l'indique la section « Réglages par l'utilisateur » de la section FONCTIONNEMENT DU GRADATEUR.
REMARQUE : Il est normal que le gradateur devienne chaud pendant le fonctionnement. Utiliser un fil neutre distinct pour chaque phase d'un système multiphases qui contient un gradateur, ainsi que pour les applications monophasées à forte puissance en présence de vacillement.
GROUPEMENT DE MULTIPLES GRADATEURS
ET AUTRES DISPOSITIFS
Dans le cas d'une utilisation de plusieurs modèles de variateurs et d'autres appareils, ces derniers peuvent être raccordés ensemble. Le variateur n'a pas besoin d'être déclassé pour les applications en phase directe. En fonction des types d'ampoules compatibles, les intensités maximales pour ce produit sont :
- 300 watts pour les lampes à incandescence, et halogène
• 2.1A (250 watts) pour les diodes électroluminescentes (DEL)
Dans le cas d'une utilisation de plusieurs modèles de variateurs et d'autres appareils, ces derniers peuvent être raccordés ensemble. Le variateur n'a pas besoin d'être déclassé pour les applications en phase directe. En fonction des types d'ampoules compatibles, les intensités maximales pour ce produit sont : • 300 watts pour les lampes à incandescence, et halogène • 2.1A (250 watts) pour les diodes électroluminescentes (DEL)
FONCTIONNEMENT DU VARIATEUR
Interrupteur à palette
- Actionner l'interrupteur à palette vers le haut ou vers le bas fait basculer la borne de ligne du variateur entre deux bornes Voyageur, ce qui éteint et allume l'alimentation électrique.
• L'interrupteur fonctionne pour les installations pôle simple et à trois positions.
Curseur de régulation
- Faire coulisser le curseur dans la position la plus haute envoie la puissance maximale à l'ampoule ce qui conduit à une luminosité maximale.
- Faire coulisser le curseur dans la position la plus basse produit une luminosité minimale (variation maximale).

Fil arrière avec vis et plaque de pression
① Insérer le fil jusqu'au fond du trou.
② Les vis des bornes doivent être serrées à un couple de 14 à 16 in-Lb.
Les terminaux acceptent des conducteurs fil ou cable en cuivre #12 ou #14 AWG.


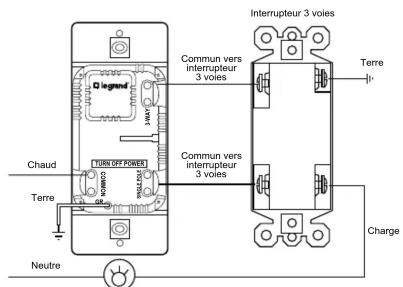

Chaud TURN OFF POWER Terre Neutre Commun vers interrupteur 3 voles Commun vers interrupteur 3 voles Interrupteur 3 voles Terre ChargeFigure 3 – 3 voies
AJUSTEMENTS PAR L'UTILISATEUR
Réglage du niveau le plus bas
- Pousser la glissière complètement vers le bas et maintenir le bouton CAL enfoncé pendant au moins 5 secondes, puis le relâcher pour lancer l'étalonnage manuel.
- Appuyer et relâcher le bouton CAL une fois. Les lumières s'estomperont au réglage le plus bas disponible, ce qui confirme le lancement de l'étalonnage manuel.
- Chaque pression et relâchement supplémentaires du bouton CAL fera défiler les 12 niveaux préréglés. Une fois que le réglage le plus faible désiré est atteint (en regardant la charge), déplacer la glissière pour quitter l'étalonnage et sauvegarder le niveau de réglage sélectionné.
Niveau de réglage maximal (mode d'économie d'énergie)
- Pousser la glissière complètement vers le haut et maintenir le bouton CAL enfoncé pendant au moins 5 secondes, puis le relâcher pour lancer l'étalonnage manuel.
- Appuyer et relâcher le bouton CAL une fois. Les lumières s'estomperont au réglage le plus bas disponible, ce qui confirme le lancement de l'étalonnage manuel.
- Chaque pression et relâchement supplémentaires du bouton CAL fera défiler les 12 niveaux préréglés. Une fois que le réglage le plus élevé désiré est atteint (en regardant la charge), déplacer la glissière pour quitter l'étalonnage et sauvegarder le niveau de réglage sélectionné.

Garantie à vie. L'appareil que vous avez acheté dispose d'une garantie, dans la limite d'une utilisation normale, contre tout défaut matériel et de fabrication tant que vous possédez le produit. Si l'appareil ne fonctionne pas au cours d'une utilisation normale en raison d'un défaut de fabrication, renvoyez l'appareil en vue d'un remplacement au magasin dans lequel vous l'avez acheté ou à l'adresse suivante :
Pass & Seymour/Legrand, 50 Boyd Avenue, Syracuse, NY 13209, États-Unis Toutes les demandes de remplacement doivent contenir une facture avec la date d'achat (copies lisibles acceptées).
TOUTE AUTRE GARANTIE, Y COMPRIS, ENTRE AUTRES, TOUTE GARANTIE DE COMMERCIALISATION OU D'ADAPTATION À UN USAGE PARTICULIER, SE LIMITE À UNE PÉRIODE DE DEUX ANS À COMPTER DE LA DATE D'ACHAT. VOTRE SEUL ET UNIQUE RECOURS CONTRE PASS & SEYMOUR LEGRAND AVEC UNE GARANTIE ÉQUIVAUT AU REMPLACEMENT DE L'APPAREIL.
EN AUCUN CAS UNE GARANTIE NE S'APPLIQUE À UN DÉFAUT DÜ À UNE ALTÉRATION DE L'APPAREIL, UN CÂBLAGE IMPROPRE, UNA MAUVAISE INSTALLATION, UNE UTILISATION INCORRECTE OU ANORMALE OU UNÉ NÉGLIGENCE. EN AUCUN CAS PASS À SEYMOUR LEGRAND NE SERAIT À TÈRE TENUE RESPONSABLE EN CAS DE PERTES DE PROFITS, DE DOMMAGES INDIRECTS, MATÉRIELS, EXEMPLAIRES, ACCIDENTELS OU CONSÉCUTIFS. Certains États n'autorisent ni les limites sur la durée des commandés et aux équations ni les exclusions ou limites de dommages accidentels ou consécutifs. Certaines des limites ou exclusions mentionnées ci-dessus peuvent ne pas d'appliquer à tous les acheteurs.
