Type de produit	Support pour barre de son
Marque	Mounting Dream
Modèle	MD5420
Poids maximal supporté	6,8 kg (15 lb)
Matériau principal	Acier à haute résistance
Compatibilité	Barres de son avec trous de montage standard ou espacement large/étroit
Options de montage	Entre téléviseur et support mural ou directement sur le téléviseur
Contenu de l'emballage	Supports, bras d'extension, vis, rondelles, entretoises, outil de montage
Dimensions de l'unité assemblée	Environ 60 x 5 x 2 cm (selon configuration)
Poids de l'emballage	Environ 0,8 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; s'assurer que le mur supporte 5 fois le poids total
Pièces détachées et réparabilité	Pièces non détachables ; contacter le service client en cas de défaut
Garantie	1 an (sous réserve des conditions du fabricant)
Informations générales	Utilisation uniquement en intérieur ; ne pas modifier le produit

FOIRE AUX QUESTIONS - MD5420 Mounting Dream

Quel est le poids maximal que peut supporter le support MD5420 ?

Le poids maximal supporté est de 6,8 kg (15 lb). Ne dépassez jamais cette limite.

Ce support est-il compatible avec toutes les barres de son ?

Il est compatible avec la plupart des barres de son pourvues de trous de montage au dos ou en dessous. Vérifiez l'espacement des trous.

Puis-je monter la barre de son directement sur mon téléviseur ?

Oui, le support permet un montage directement sur le téléviseur (étape 2B) ou entre le téléviseur et le support mural (étape 2A).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé Allen (fournie) et éventuellement d'une perceuse si vous devez fixer au mur.

Que faire si les vis fournies ne conviennent pas à ma barre de son ?

Utilisez les entretoises et rondelles fournies pour adapter le montage. Consultez la notice pour choisir la bonne combinaison.

Est-ce que le support peut être utilisé avec un téléviseur incurvé ?

Le support n'est pas spécialement conçu pour les téléviseurs incurvés. Vérifiez que le dos du téléviseur est plat ou avec des inserts.

Comment nettoyer le support MD5420 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout produit chimique ou abrasif.

Le support est-il garanti ?

Mounting Dream offre une garantie d'un an contre les défauts de fabrication. Contactez le service client en cas de problème.

Puis-je installer ce support seul ou faut-il être deux ?

L'installation peut être réalisée seul(e) mais il est recommandé d'être deux personnes pour soulever et positionner la barre de son.

Que faire si une pièce est manquante ?

Vérifiez la liste des accessoires dans la notice. Si une pièce manque, contactez le service client Mounting Dream pour un remplacement.

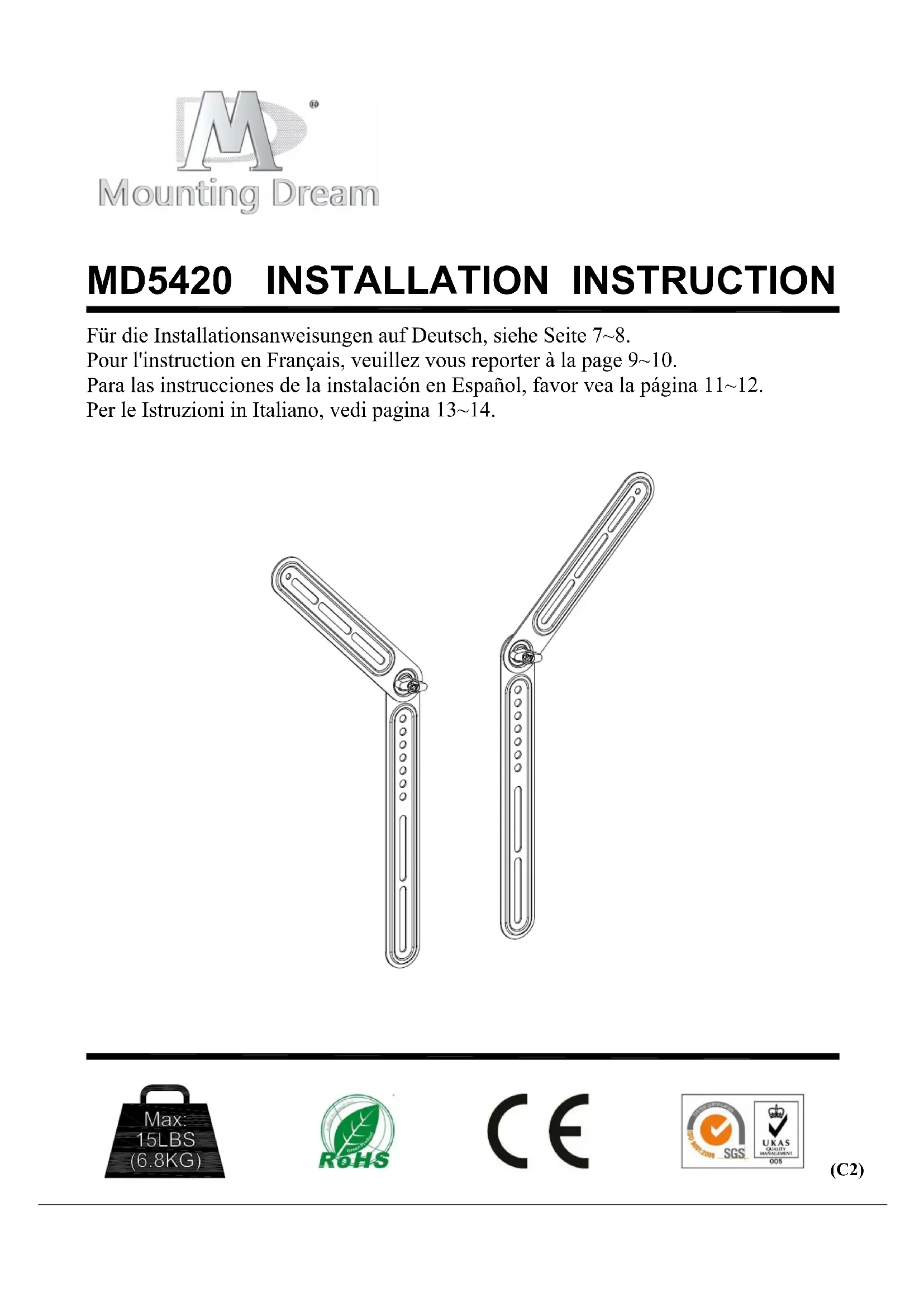

MODE D'EMPLOI MD5420 Mounting Dream

Pour l'instruction en Français, veuillez vous reporter à la page 9~10.

Avant de commencer, veuillez vérifier ces articles suivantes:

Le poids de votre barre de son N'EST PAS PLUS DE 6.8kg (15 LBS).
□ Vous doivent vérifier que le poids total de votre télévisueur, de la barre de son, du support de(barre de son et des autres accessoires doit être inférieur à la force portante maximum du support de télévisueur.
□ Vous avez lu le mode d'emploi de votre téléviseur, de la barre de son et du support de téléviseur pour des conseils supplémentaires.

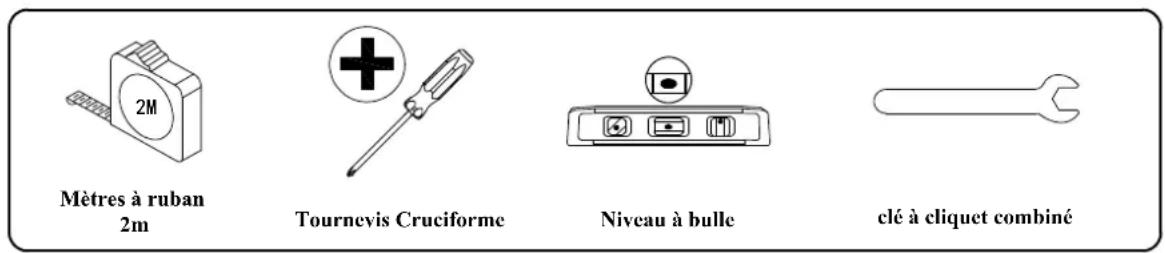

□Vous avez des outils dont vous avez besoin pour l'installation.

Consignes de sécurité:

Avant l'installation, veuillez attentivement lore ce mode d'emploi.

• Pour les téléviseurs installés sur le support mural de téléviseur, la force portante du mur doit être au moins égale à cinq fois du poids total du téléviseur, du support et de la barre de son assemblés ensemble.
• L'installation incorrekte causera le dommage matériel ou la blessure corporelle. Mounting Dream n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation incorrecte ou l'utilisation inadéquate.
• N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.

A VERTISSEMENT: Ce produit contient des petites pieces, en cas d'ingestion, des risques de suffocation y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pieces sont complets et non défectueux.

ATTENTION : Les pieces fournies ne seront pas toutes utilisées durant l'installation.

Étape 1 Installer des supports sur la barre de son Voir à la page 2

Pieces et accessoires

1-1 Ajuster la forme des supports pour s'adapter à votre barre de son

Pour un espacement large des trous de montage
Pour un espacement étroit des trous de montage

Pour les trous au fond, vous devrez combiner et assembler les bras d'extension 10

1-2 Installer des supports sur votre barre de son

Veuillez vérifier la structure des trous de montage pour déterminer l'option d'installation.

Option A Trou de vis Option B Trou dc le

Option C Supports de suspension en forme de "L"

Étape 2 Installer du composant assemblé de la barre de son sur votre téléviseur

Pieces et accessoires

Options d'assemblage de barre de son(seulement pour reference) ? Sélectionner la vis / la rondelle / l'entretoise correcte pour l'instruction

Étape 2A Pour le support de barre de son installé entre téléviseur et support mural TV Voir à la page 5

2A-1 Désassembler votre téléviseur du support mural TV

I Debrancher toutes les prises et les cables.
II Enlever la télévision du support mural.
III Enlever des barres verticales de votre TV.

2A-2 Fixez l'unité de barre de son et de supports assemblée à votre téléviseur

Remarque: Quand vous utilisez la vis M8 ( c / d ), vous n'avez pas besoin d'utiliser la rondelle ( h).

2A-3 Se pendre toute l'unité assemblée sur le support

Étape 2B Pour des supports de la barre de son installés directement sur votre TV Voir à la page 6

Installer le composant assemblé de la barre de son sur votre TV.

Combinaison de la vis / de la rondelle / de l'entretoise

I Pour TV avec un dos plat de téléviseur.
Pour TV avec insérer des trous.
