MODE D'EMPLOI ERFFL401BG ErgoAV

Consignes de sécurité importantes

• Veuillez tire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprendez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au [phone] ou le service client à [e-mail].
  ATTENTION: Evitez risques de blessures et de dommages matériels!
• N'utilise pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Les informations containues dans ce manuel ne couvent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

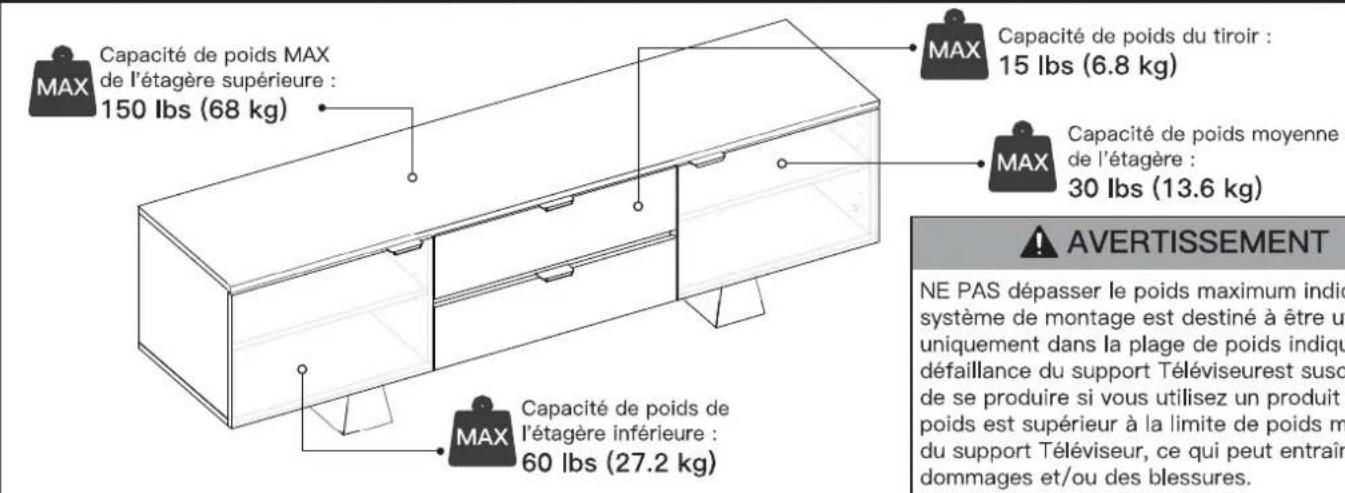

Restrictions de poids

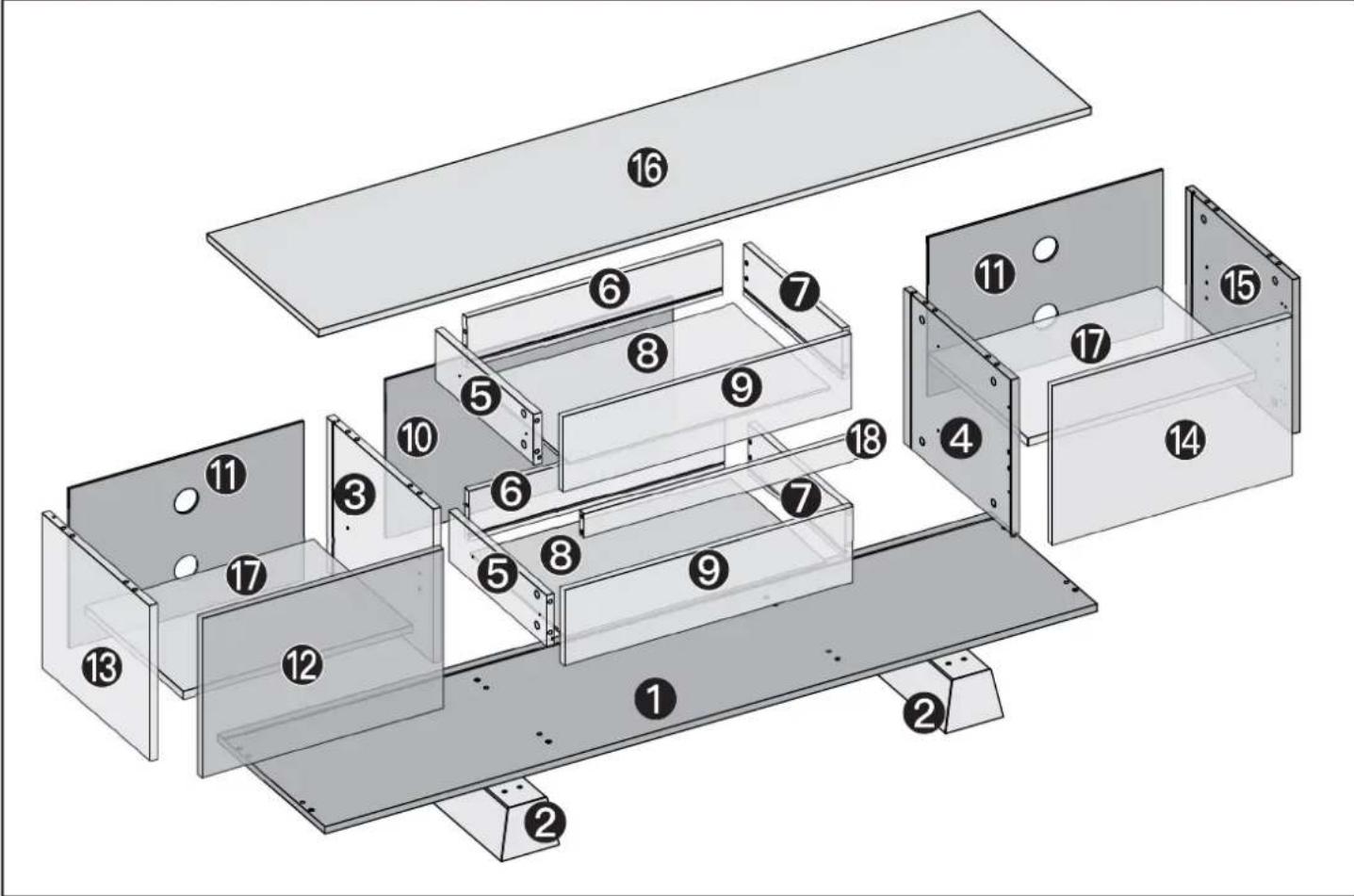

Pieces et matériel fournis

1 x 1	2 x 2	3 x 2	4 x 2	5 x 2	6 x 2	7 x 2	8 x 2
	3 x 1	4 x 1	5 x 1	6 x 1	7 x 1	8 x 1	10 x 1
	4 x 1	5 x 1	6 x 1	7 x 1	8 x 1	10 x 1	11 x 2
12 x 1	13 x 1	14 x 1	15 x 1	16 x 1	17 x 1	18 x 1
16 x 1	x 1
A ø6 x 12mm x 8	B ø4 x 15mm x 48	C ø8 x 30mm x 34	D x 18	E x 18
F x 34	G x 4	H x 4	I x 4	J x 8

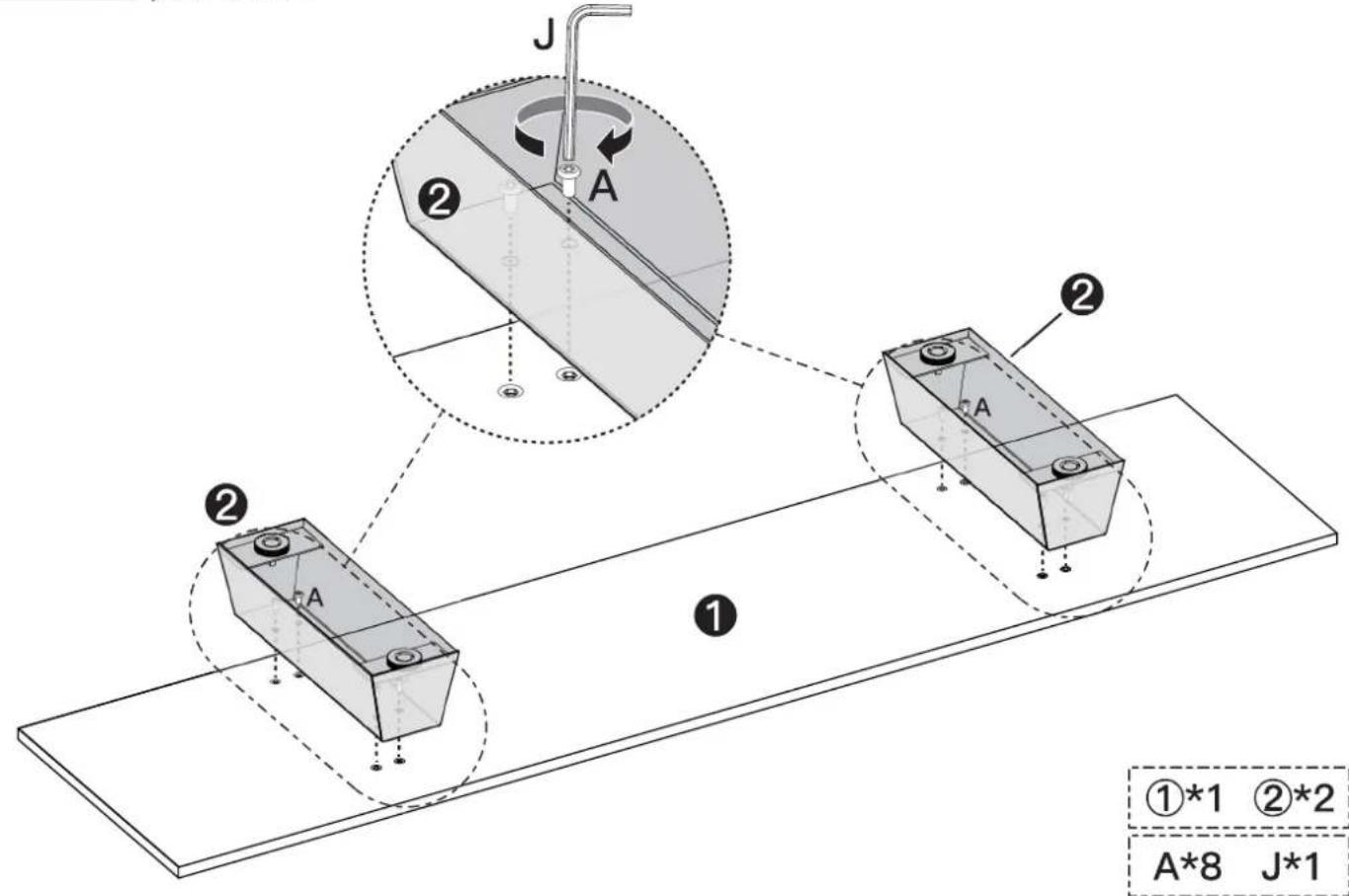

Étape 1

Installez la piece 2 sur la piece 1 en utilisant le boulon [A] et utilisez la clé Allen [J] pour serrer.

Étape 2

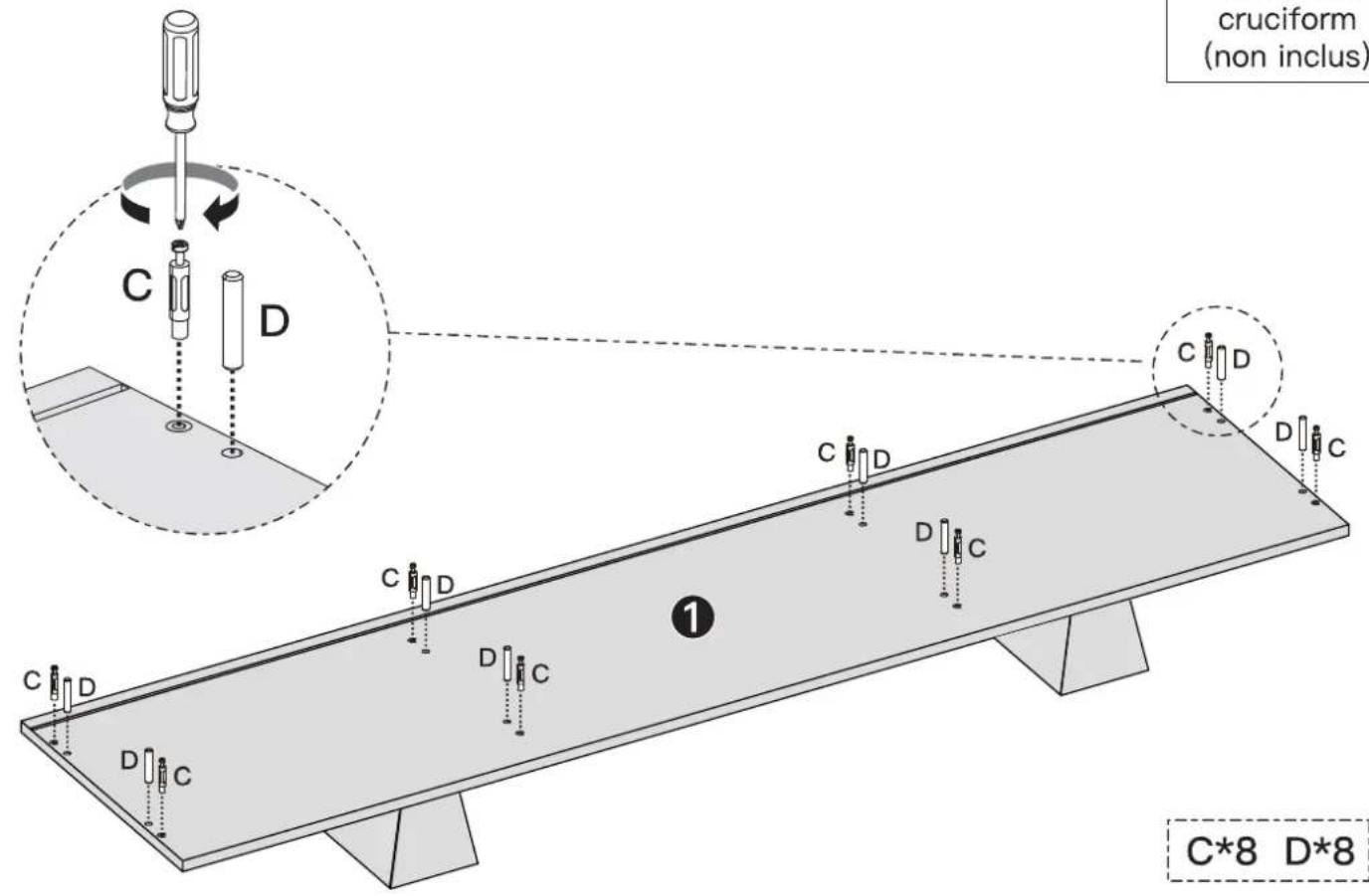

Installez [C], [D] sur la partie 1 comme montré ci-dessous. Utilisez le tournevis Phillips pour serrer la piece [C].

C8 D8

Étape 3

Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.

3-1 Déployer le côté du tiroir.

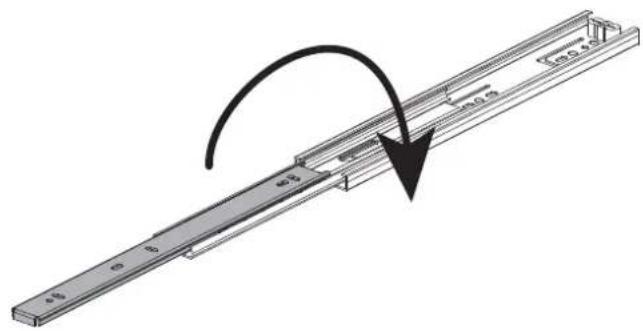

3-2 Retourner la glissiere du tiroir.

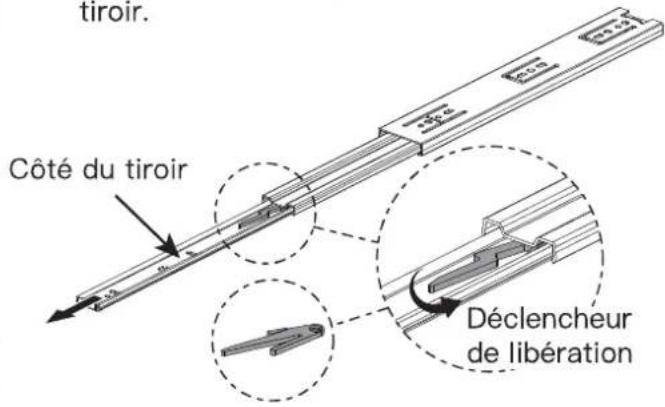

3-3 Faites progresser la gachette tel qu'indiqué ci-dessous tout en tirant sur le cote du tiroir.

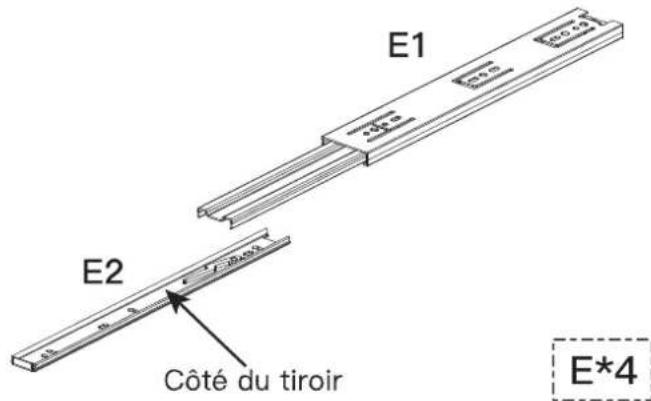

3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.

Étape 4

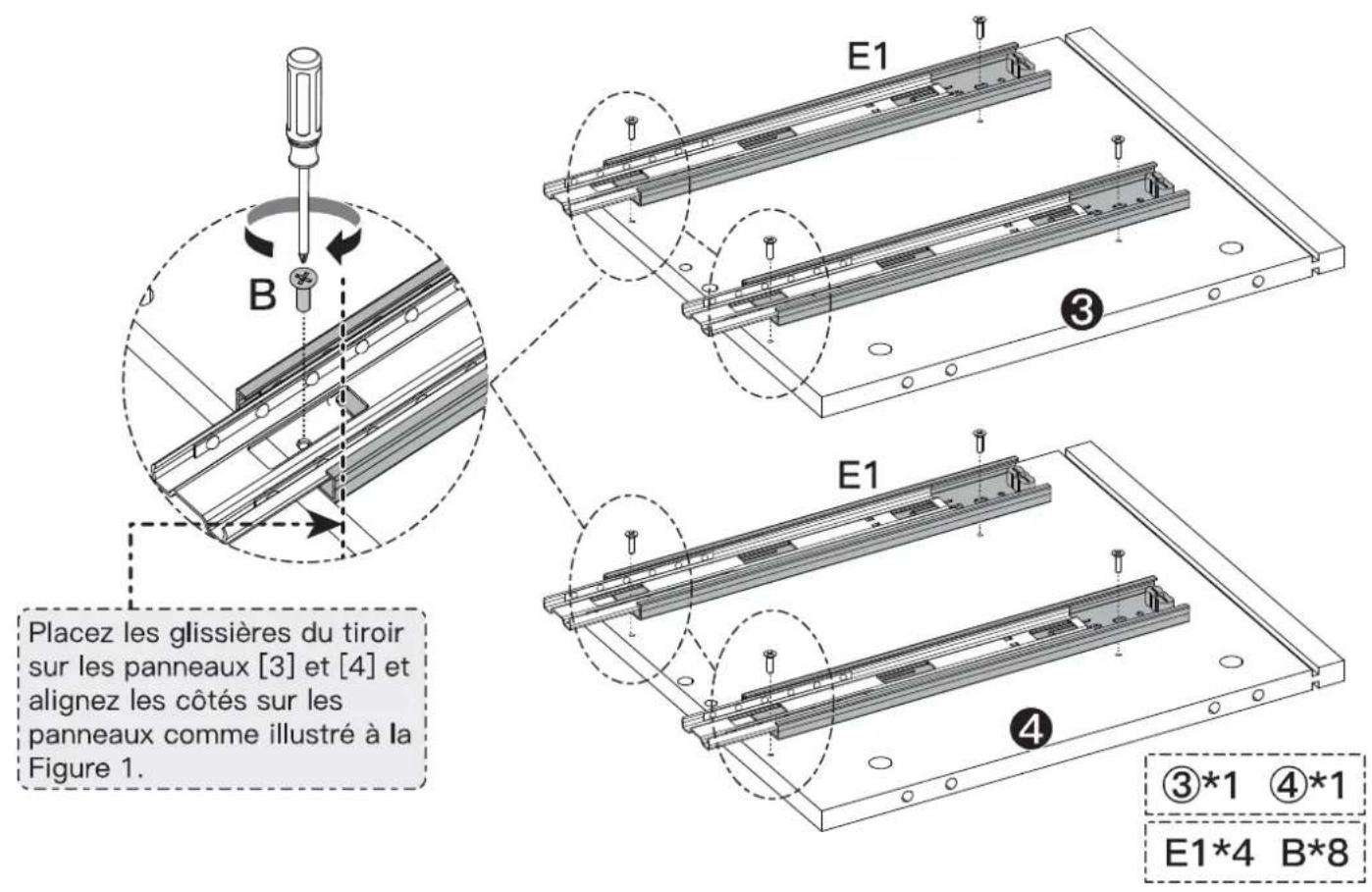

Installes [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [B].

Étape 5

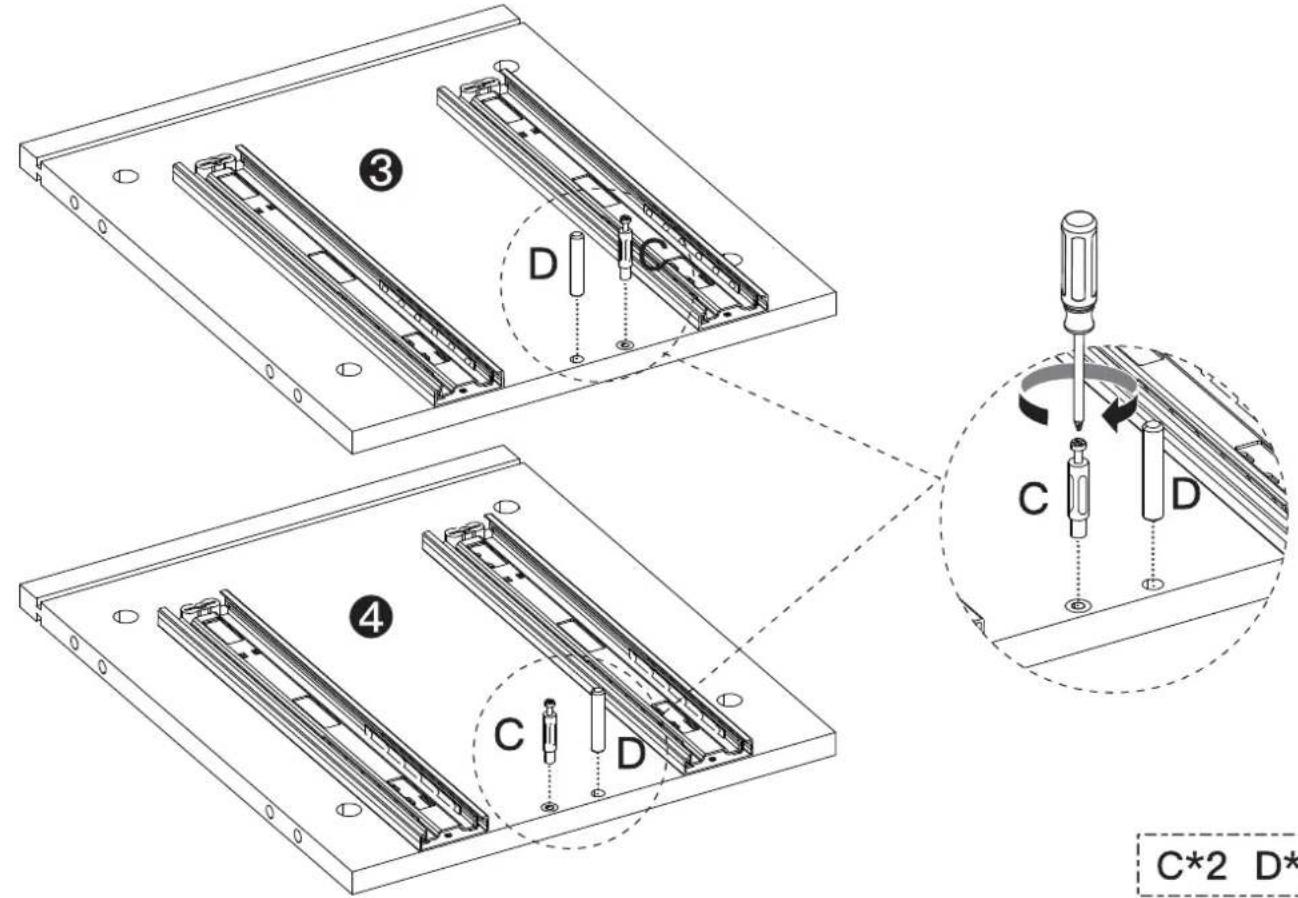

Insérez [D] dans la partie 3 et la partie 4, assurez-vous qu'elles sont bien en place.
Installez [C] dans la partie 3 et la partie 4 et serrez en utilisant le tournevis Phillips.

Étape 6

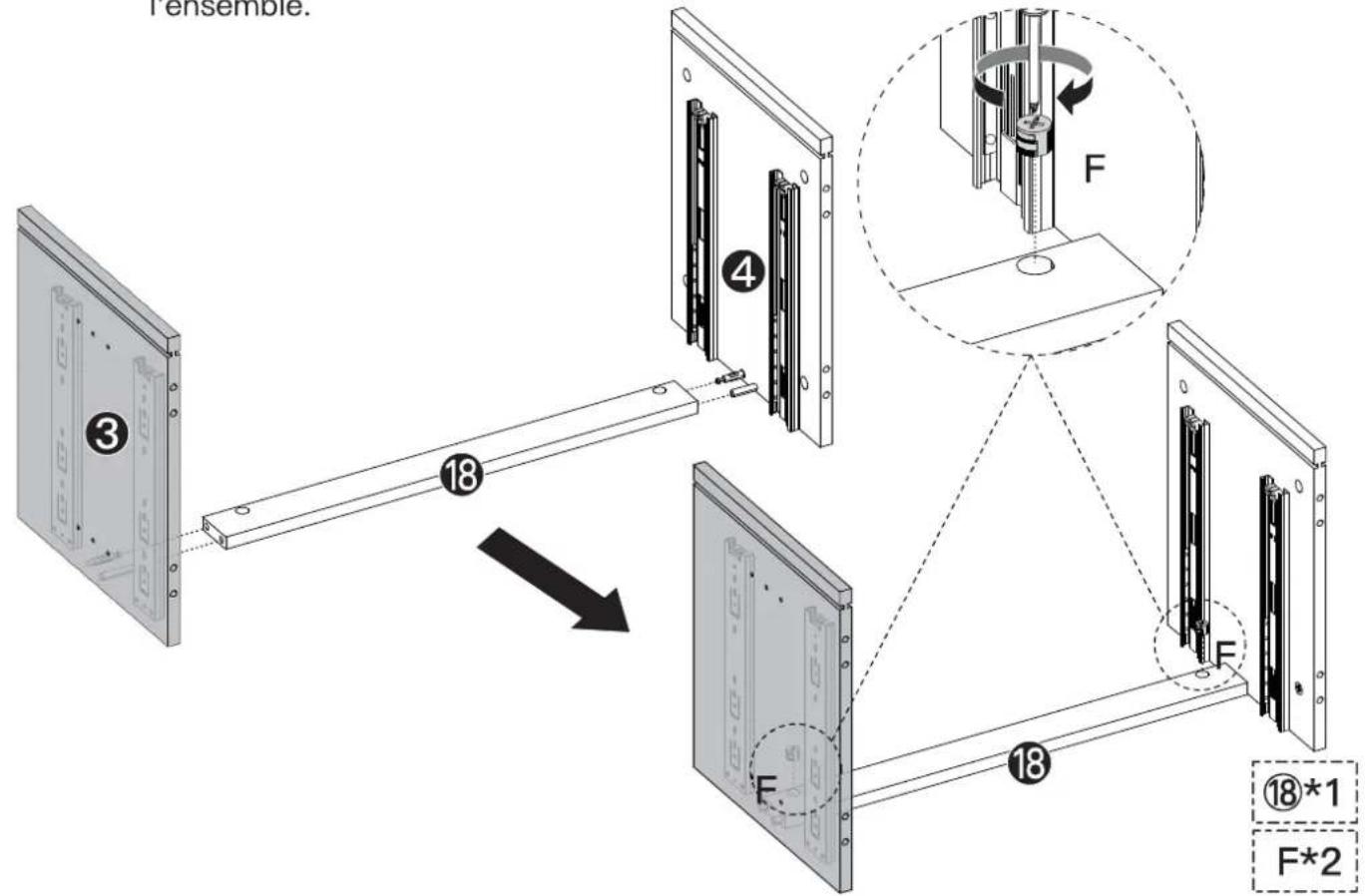

Glissez la partie 3 et la partie 4 dans la partie 18 comme montré ci-dessous.
Insérez [F] dans la partie 18 et serrez en utilisant le tournevis Phillips pour fixer l'ensemble.

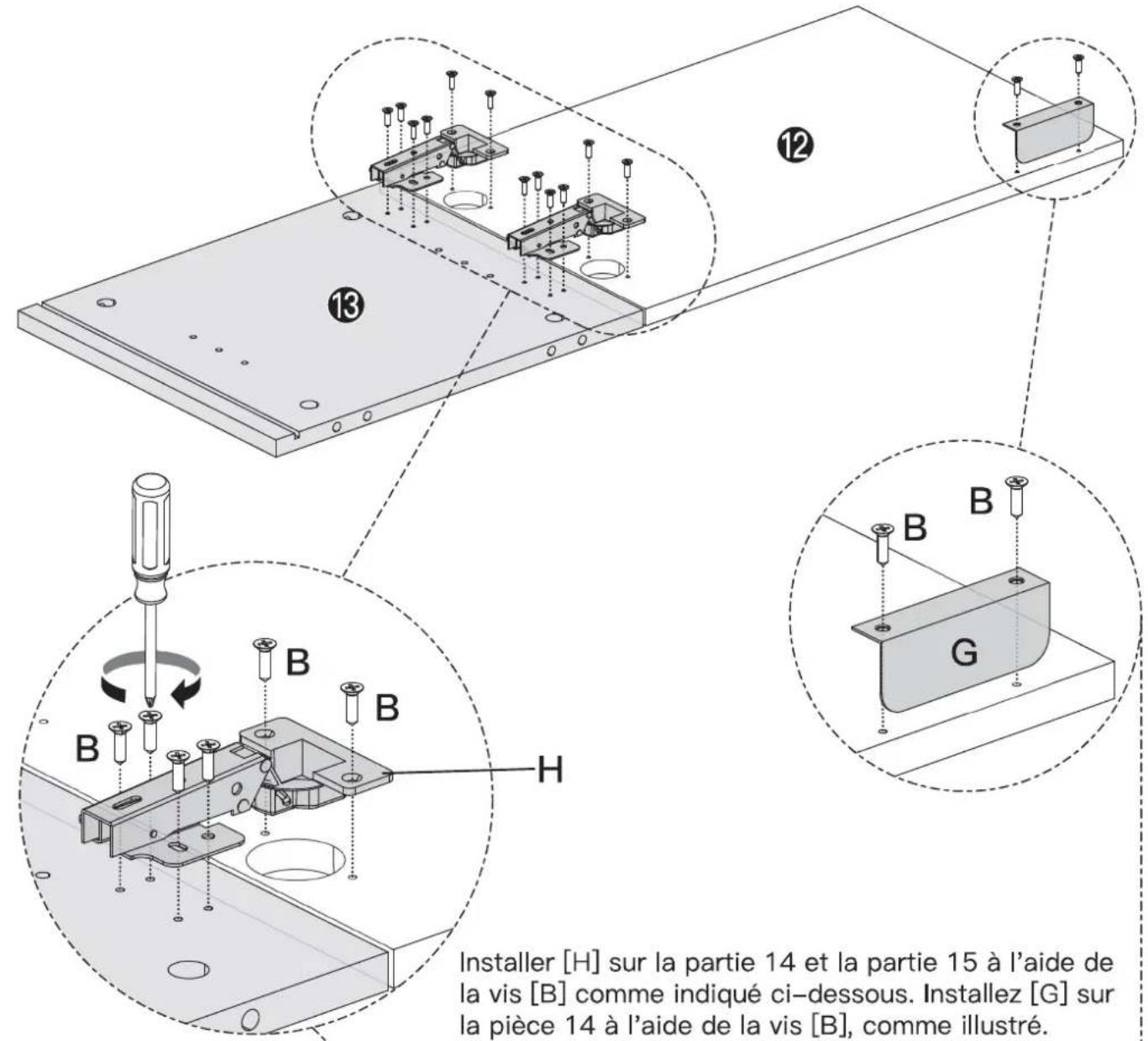

Étape 7

Installez [H] sur la partie 12 et la partie 13 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la piece 12 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips.

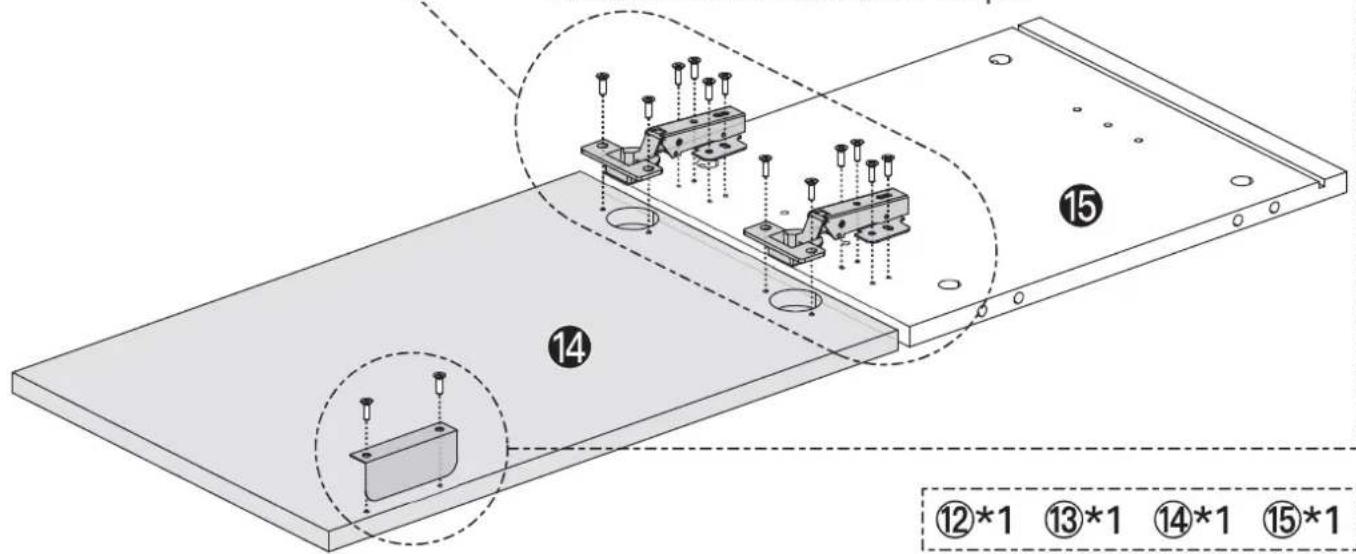

Installer [H] sur la partie 14 et la partie 15 à l'aide de la vis [B] comme indiqué ci-dessous. Installez [G] sur la piece 14 à l'aide de la vis [B], comme illustré. Serrez avec un tournevis Phillips.

B28 G2 H*4

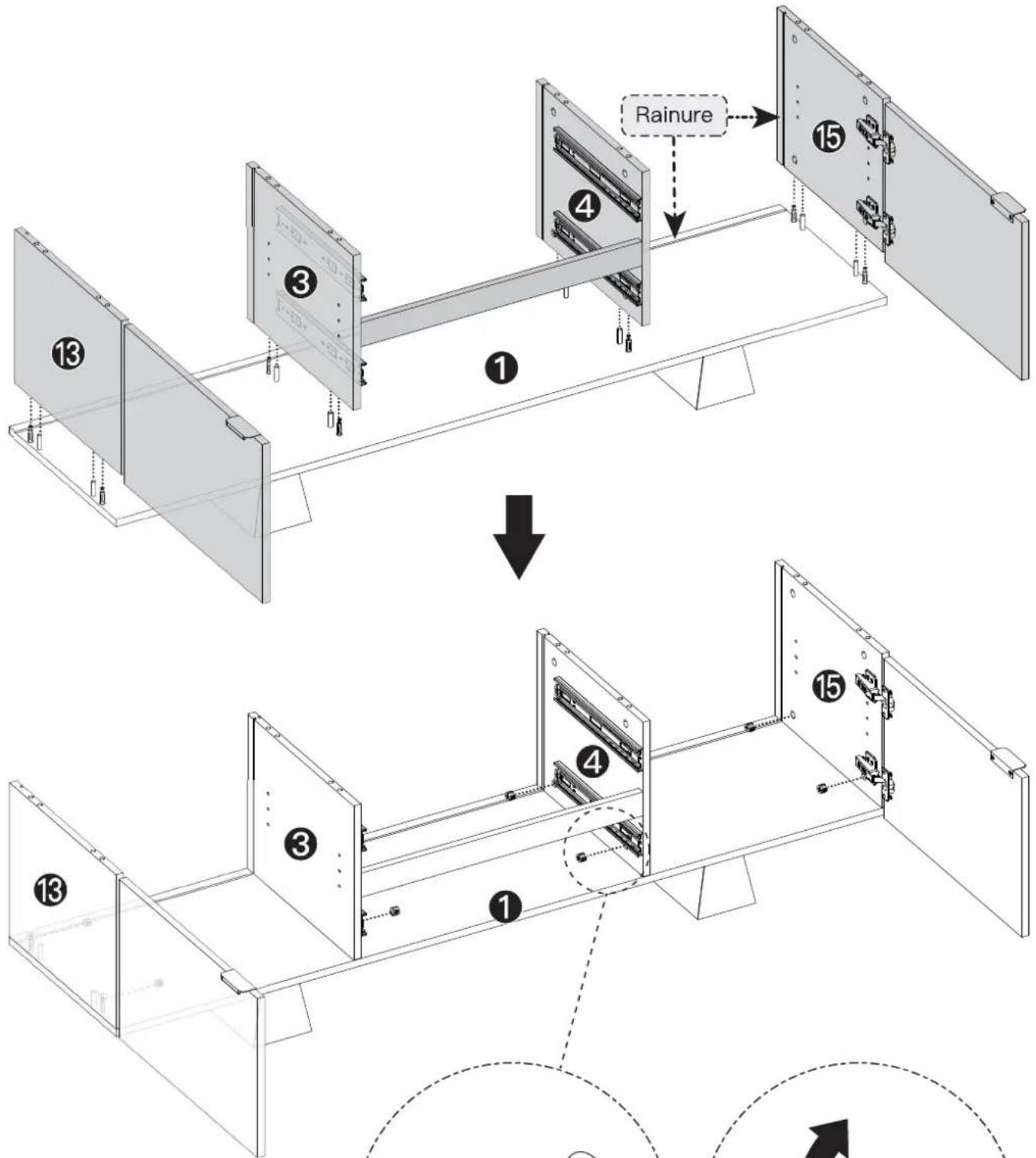

Étape 8

Assemblez la partie 3, la partie 4, la partie 13 et la partie 15 sur la partie 1 comme indiqué ci-dessous. Notez que la rainure des parties 3, la partie 4, la partie 13 et la partie 15 doit être alignée avec la rainure de la partie 1.

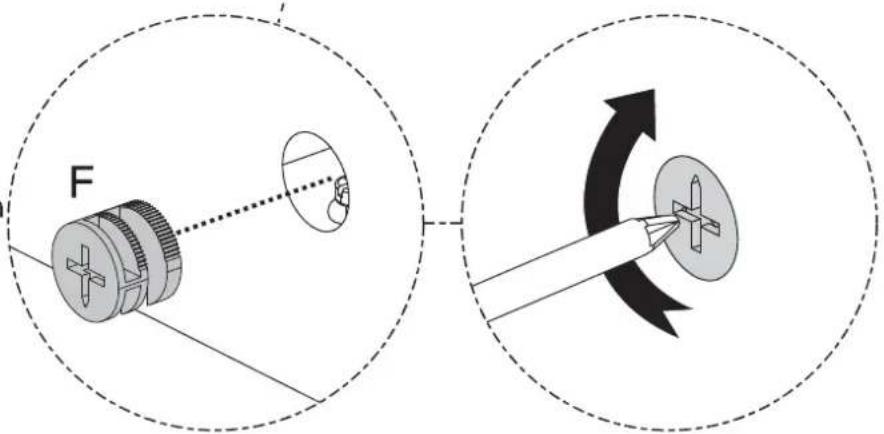

Insérez [F] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme indiqué ci-dessous. Serrez avec un tournevis Phillips.

F*8

Étape 9

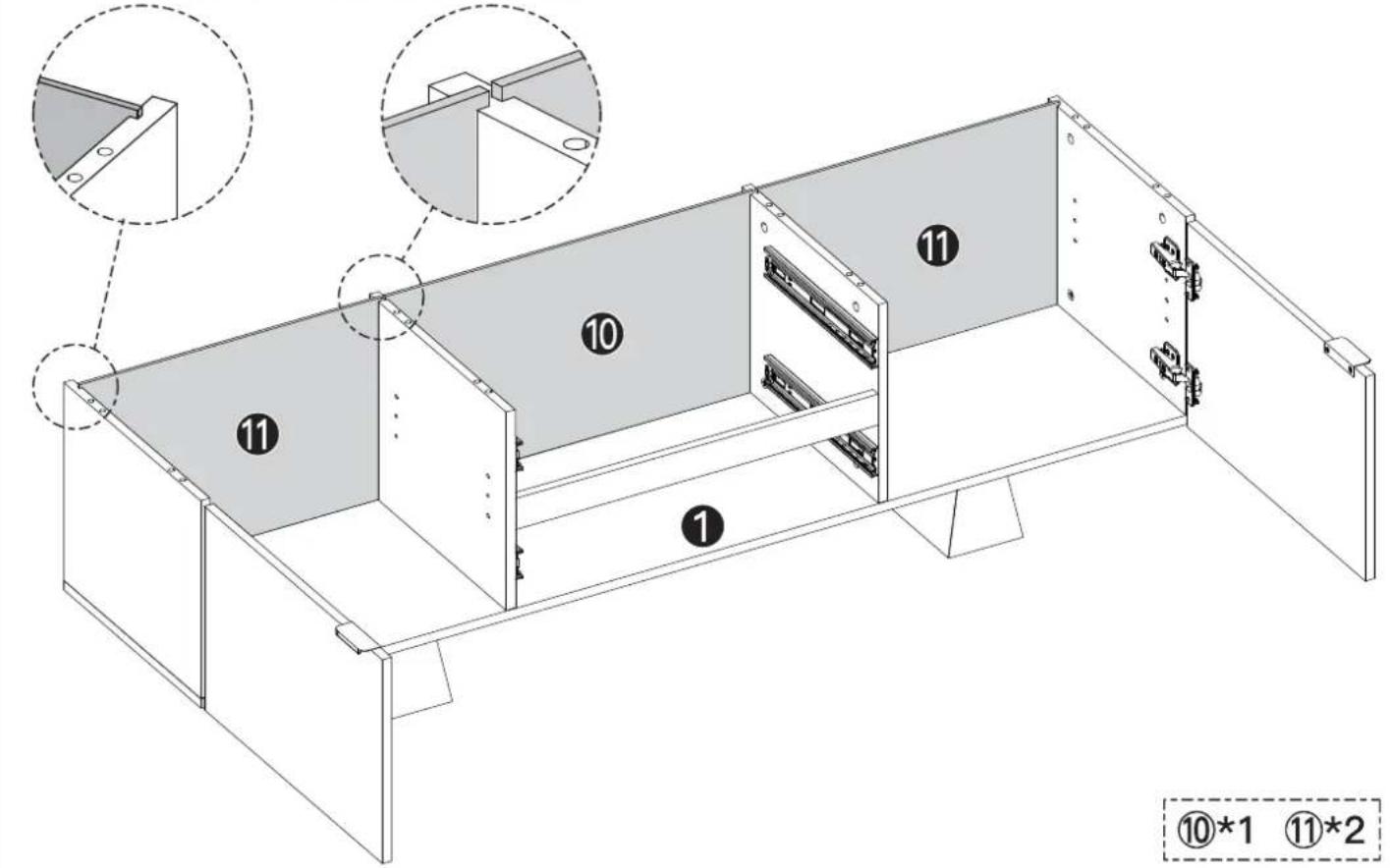

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 13 et la partie 15, comme illustré ci-dessous.

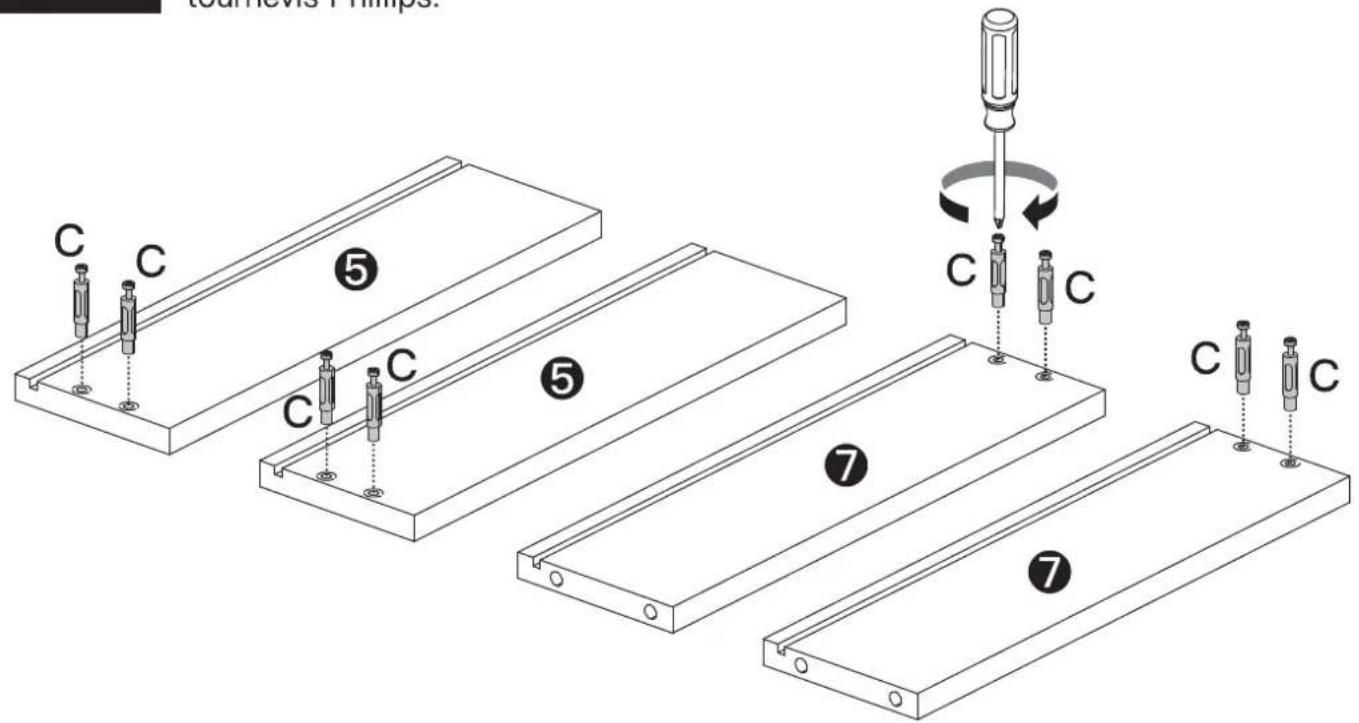

Étape 10

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips.

5 * 2 7 * 2

C*8

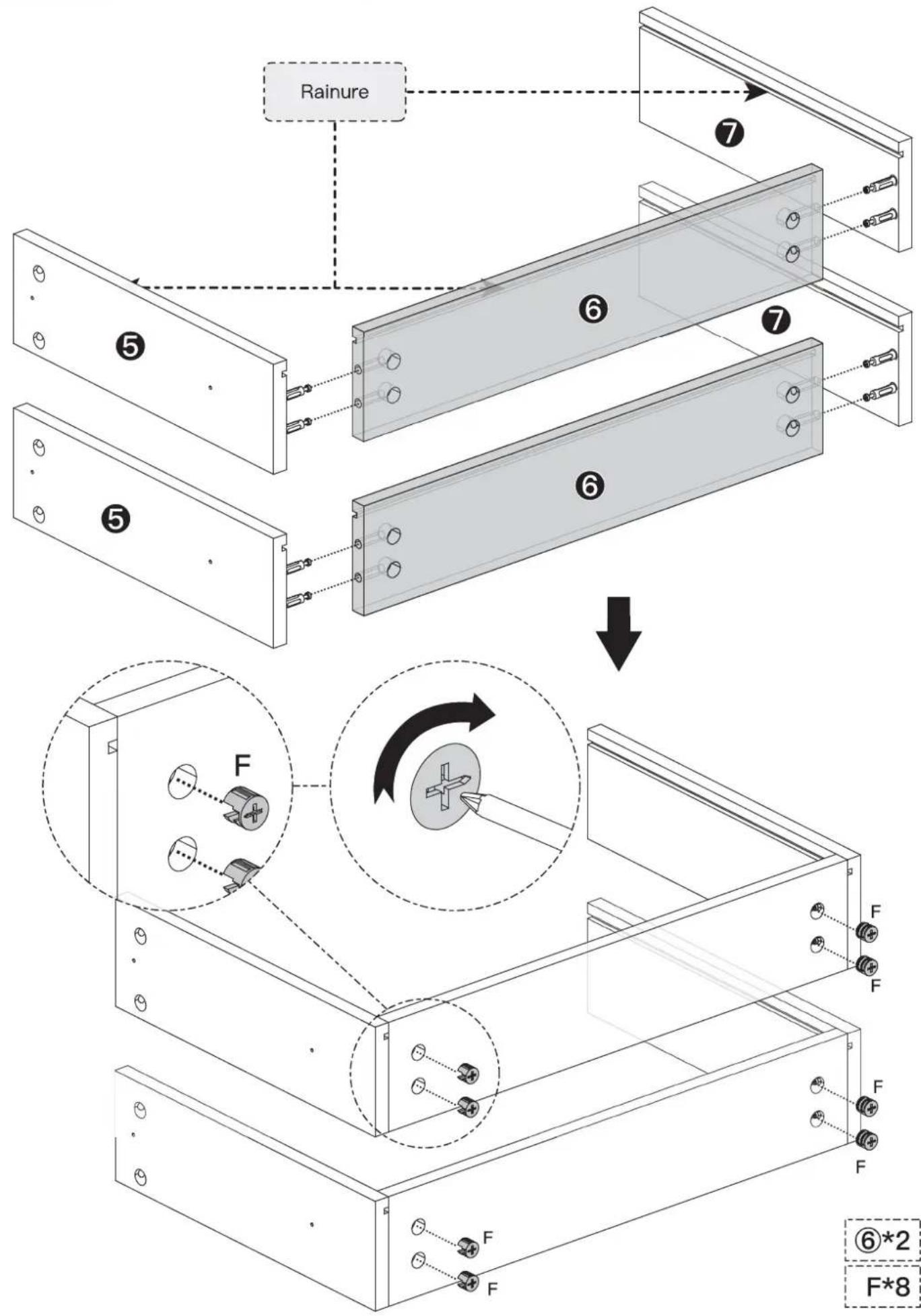

Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [F] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

Étape 11

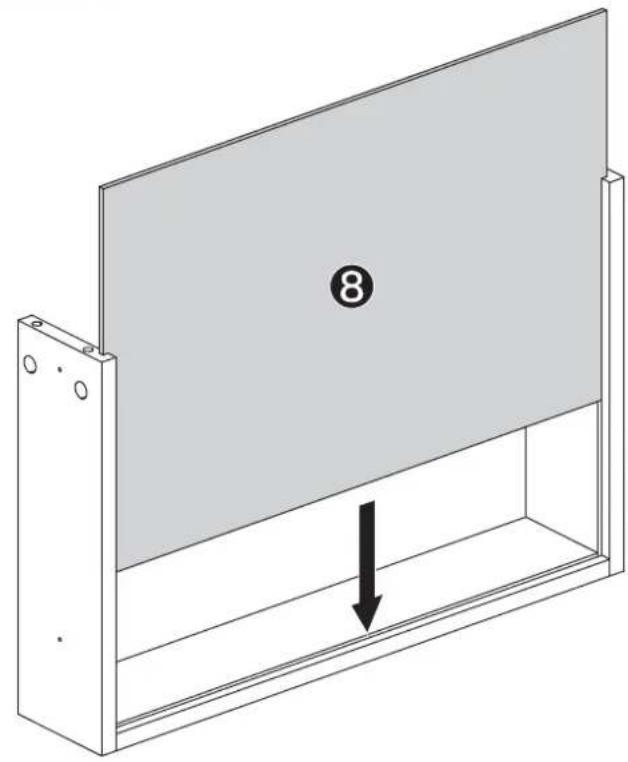

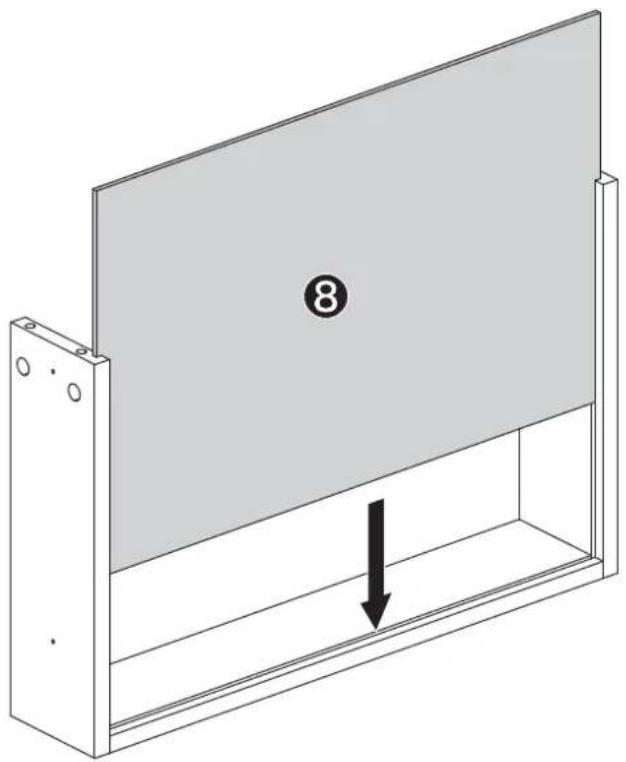

Installez la partie 8 dans celles assemblées à l' étape précédente.

Étape 12

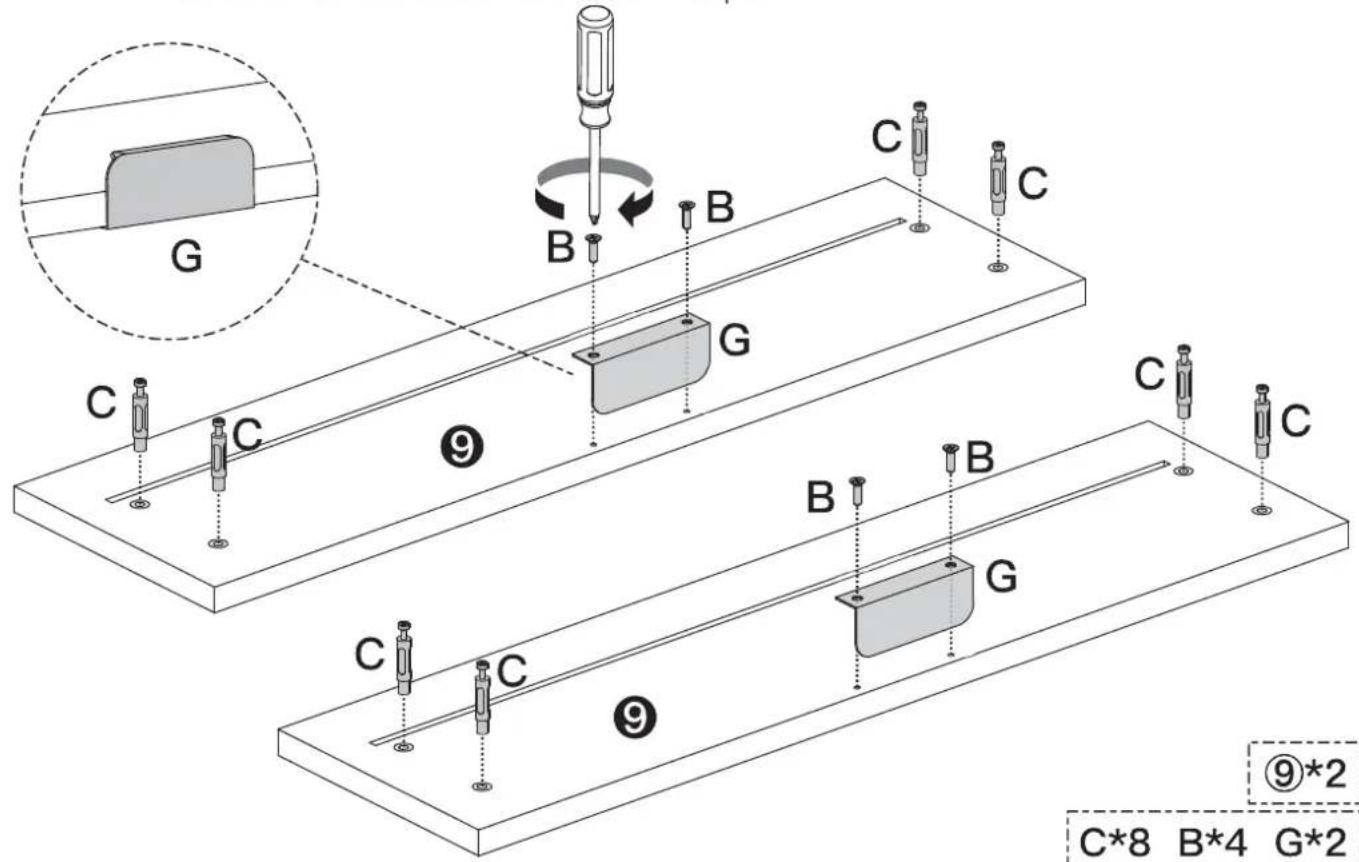

8^*2

Installez [C] sur la piece 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [G] à la piece 9 et fixez-la avec la vis [B] comme illustré. Serrez avec un tournevis Philips.

Étape 13

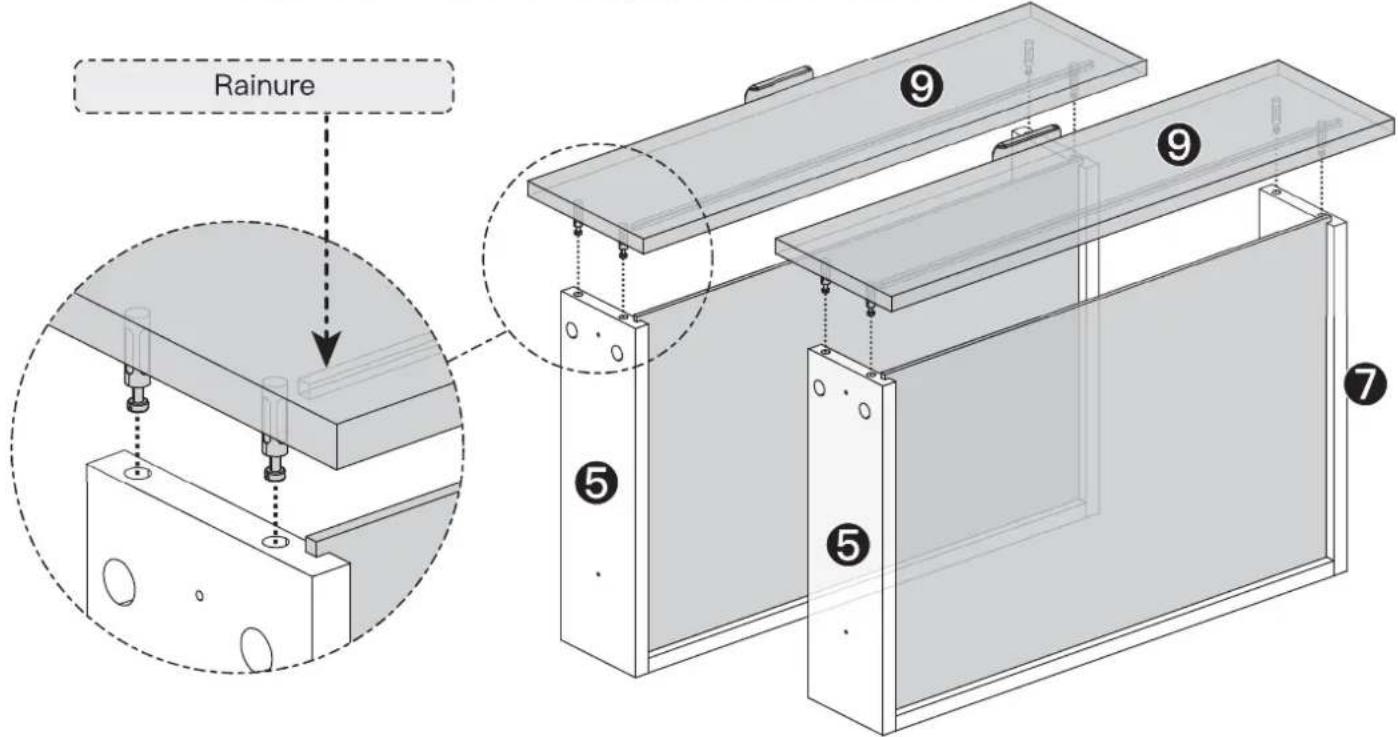

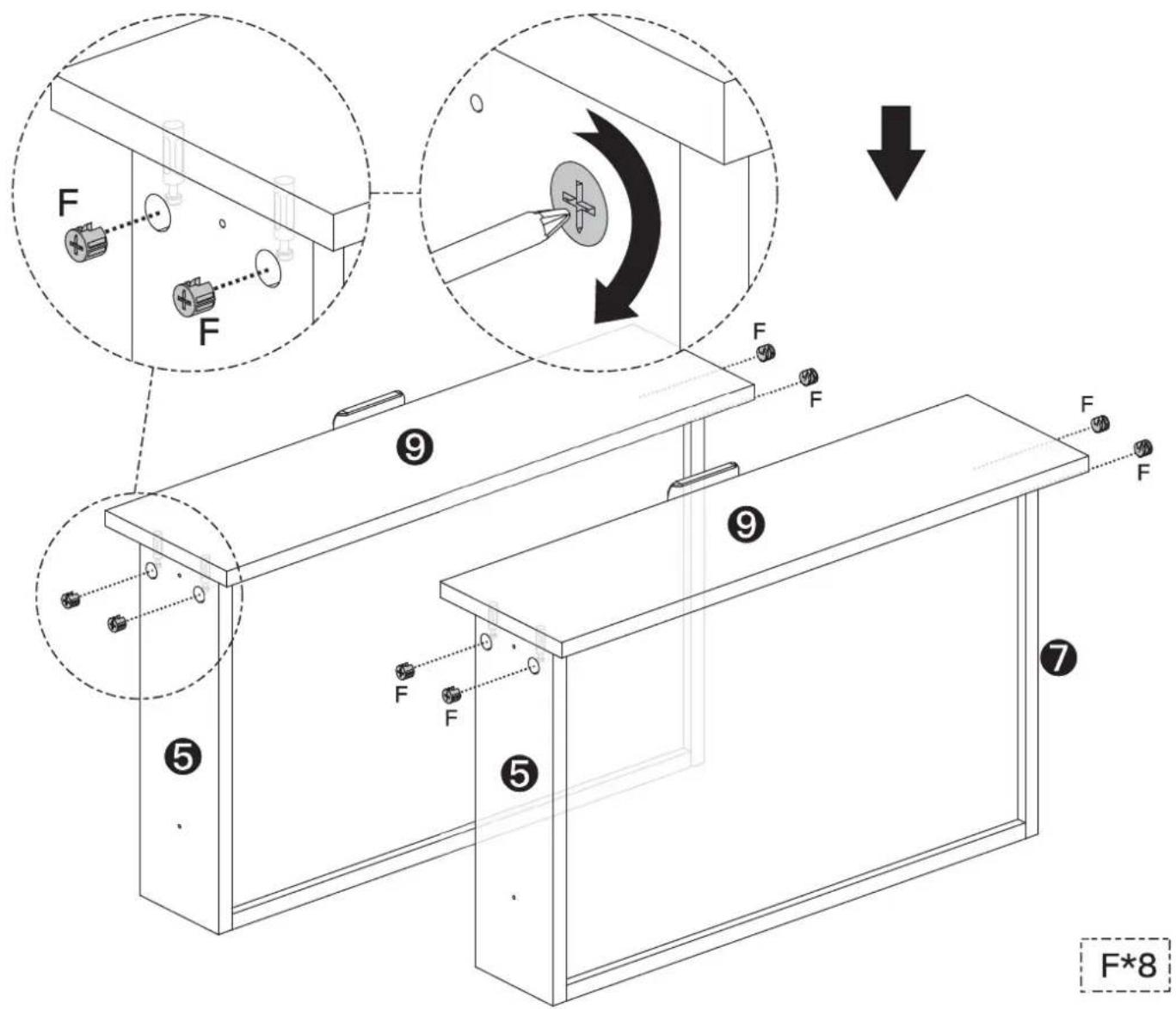

En faisant attention à l'orientation de la rainure, installez la piece 9 sur le produit terminé à l' étape 12. Insérez [F] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

Étape 14

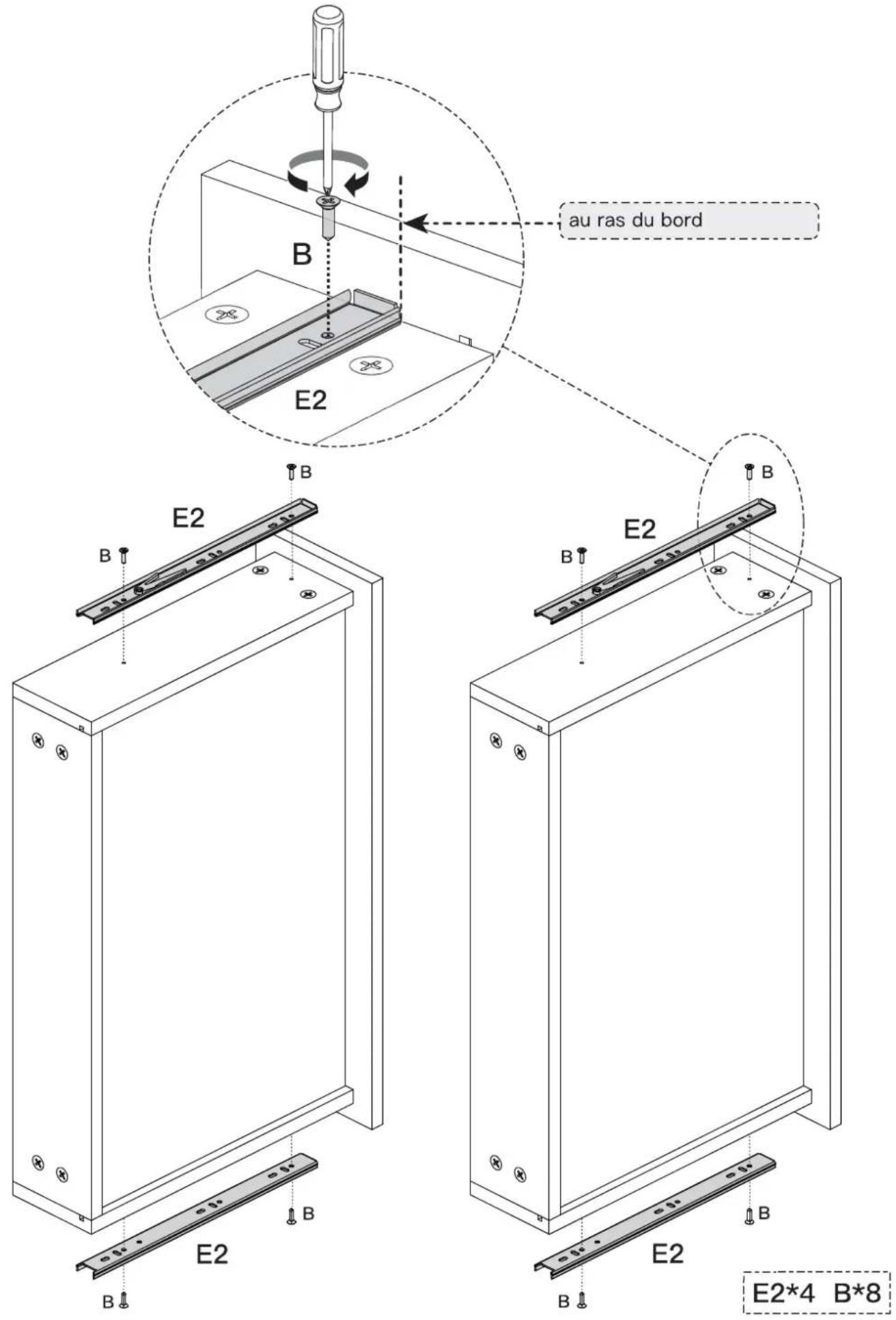

Installes [E2] sur la piece terminée à l'étape précédente avec la vis [B] et serrez avec un tournevis Phillips.

Étape 15

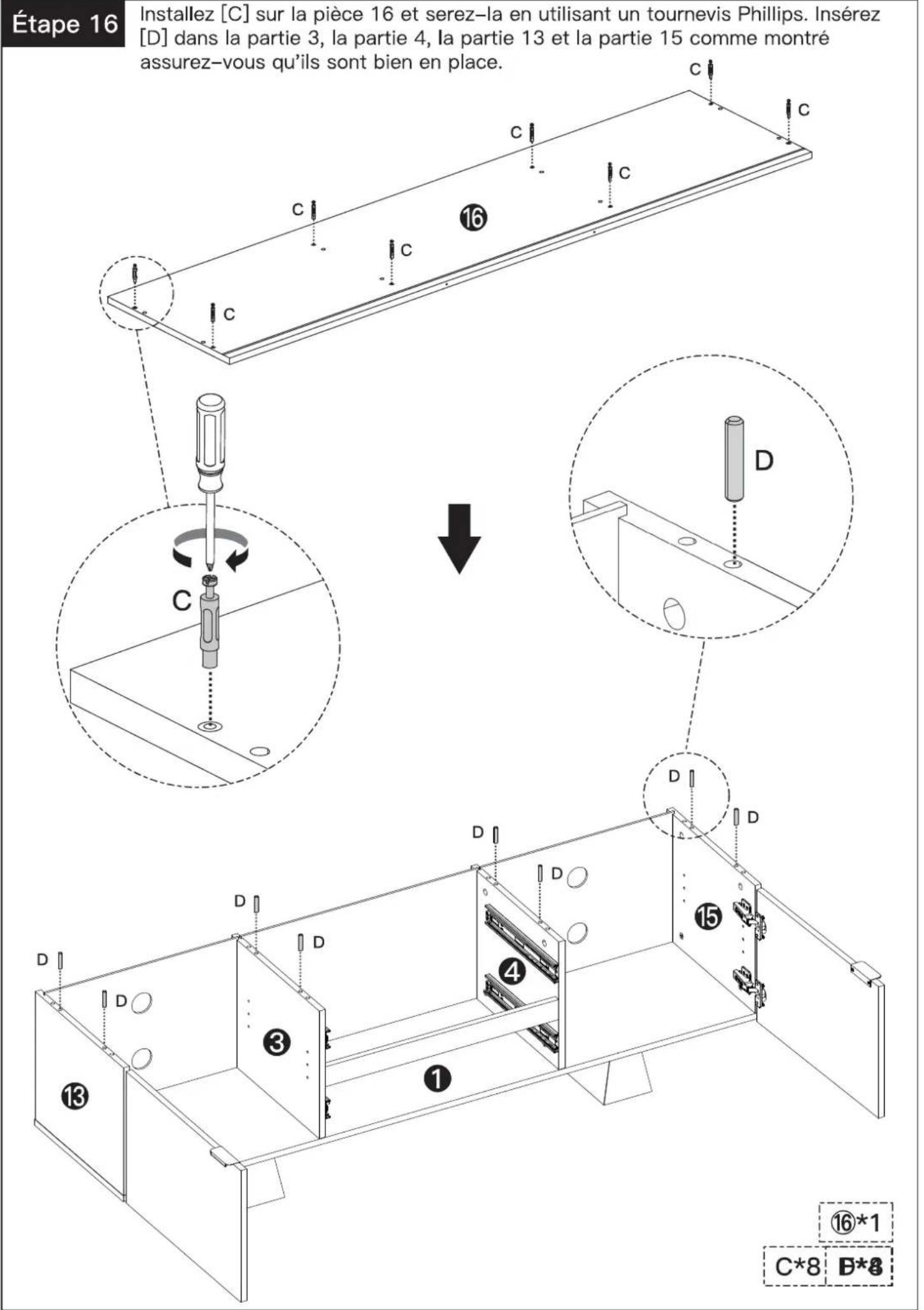

Installes [C] sur la piece 16 et serez-la en utilisant un tournevis Phillips. Inserez [D] dans la partie 3, la partie 4, la partie 13 et la partie 15 comme montré assurez-vous qu'ils sont bien en place.

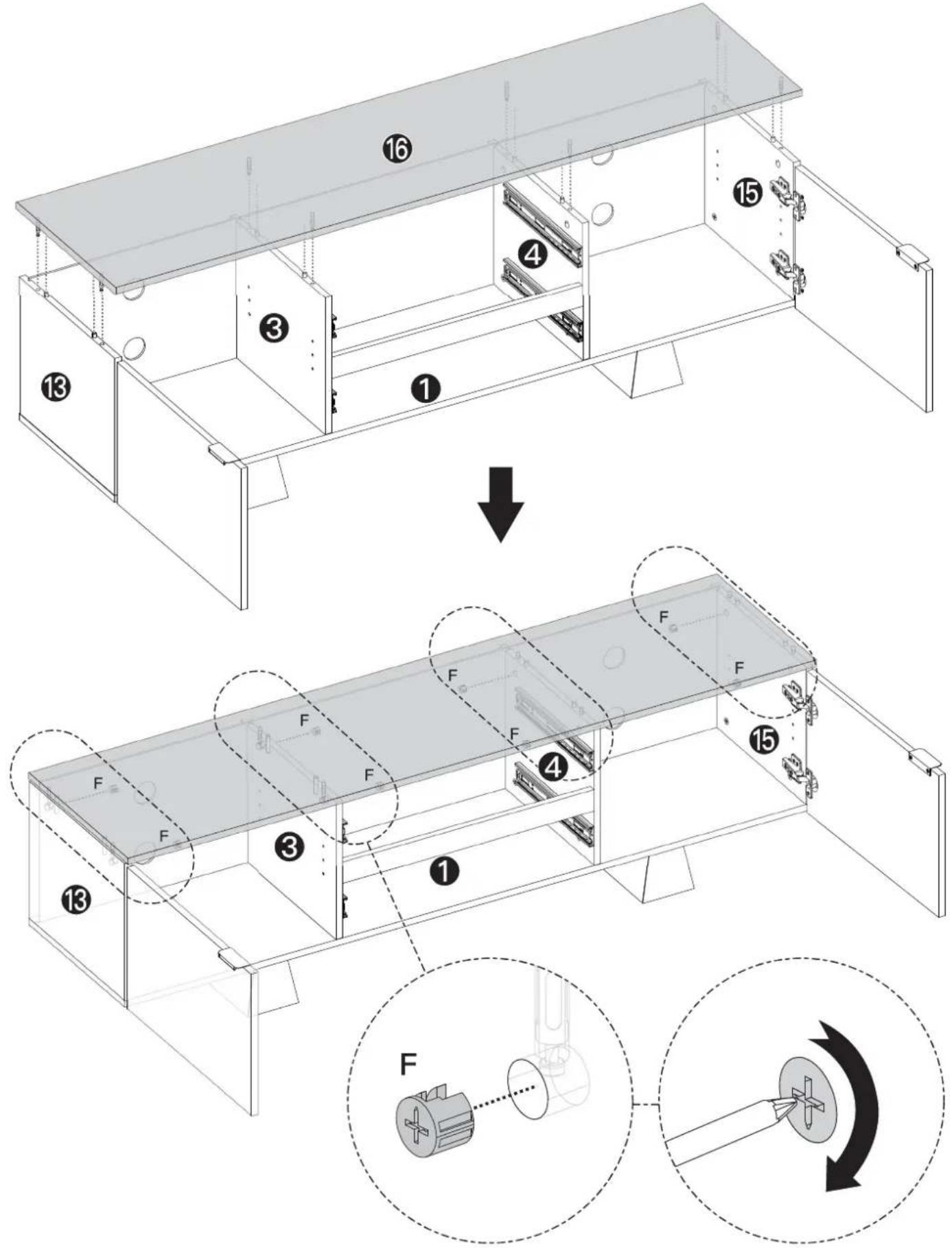

Étape 17

Retournez et installez la piece 16 sur la partie 3, la partie 4, la partie 13 et la partie 15. Insérez [F] dans la partie 3, la partie 4, la partie 13 et la partie 15 et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

F*8

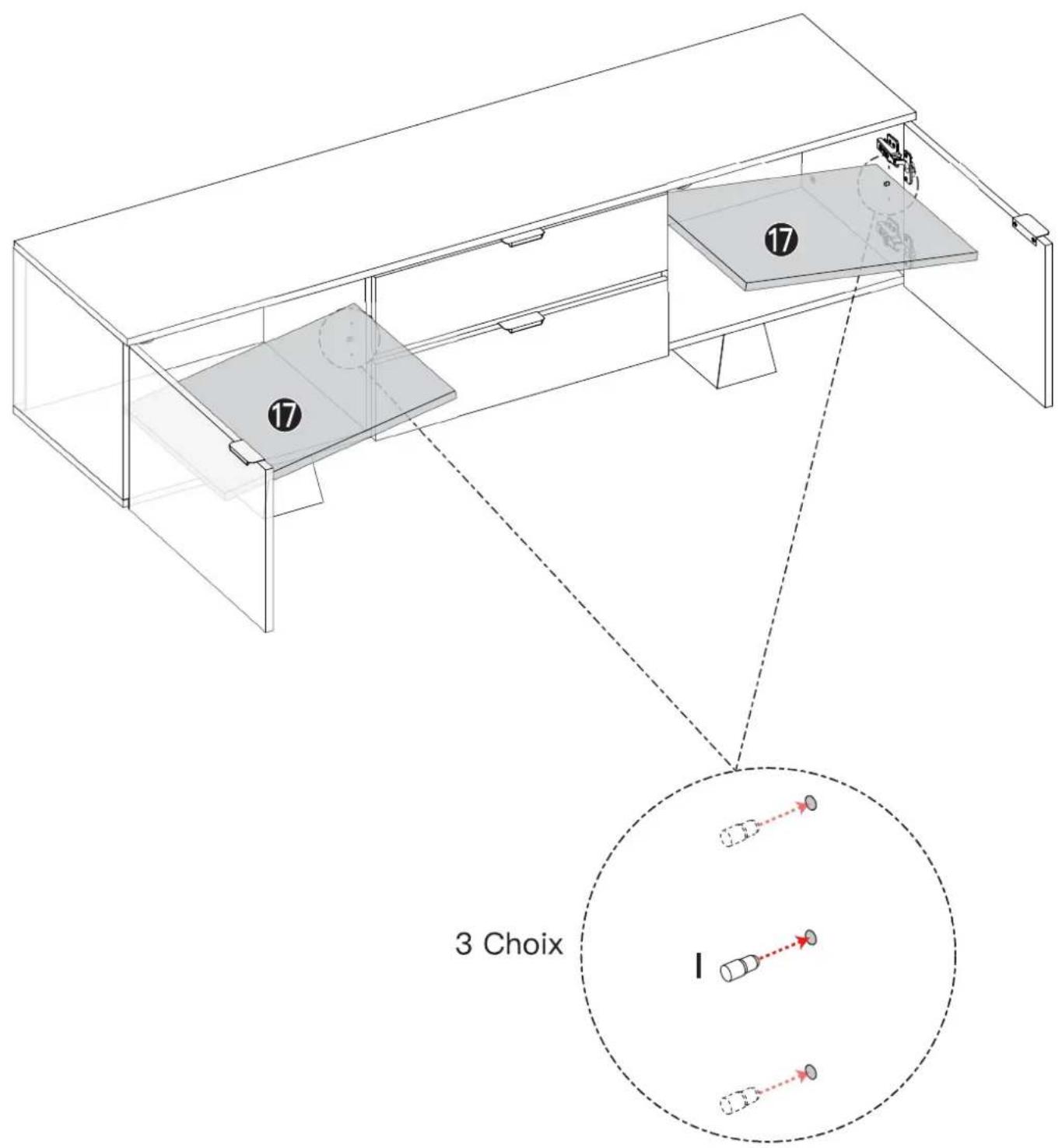

Après avoir installé [I] sur les deux côtés du meuble de télévision, placez la pièce 17 sur [I].

17^*2

1*8

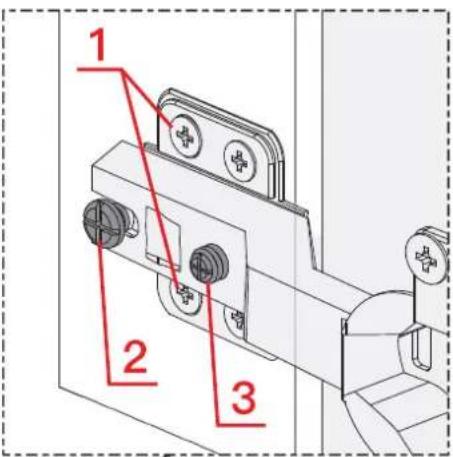

Étape 20

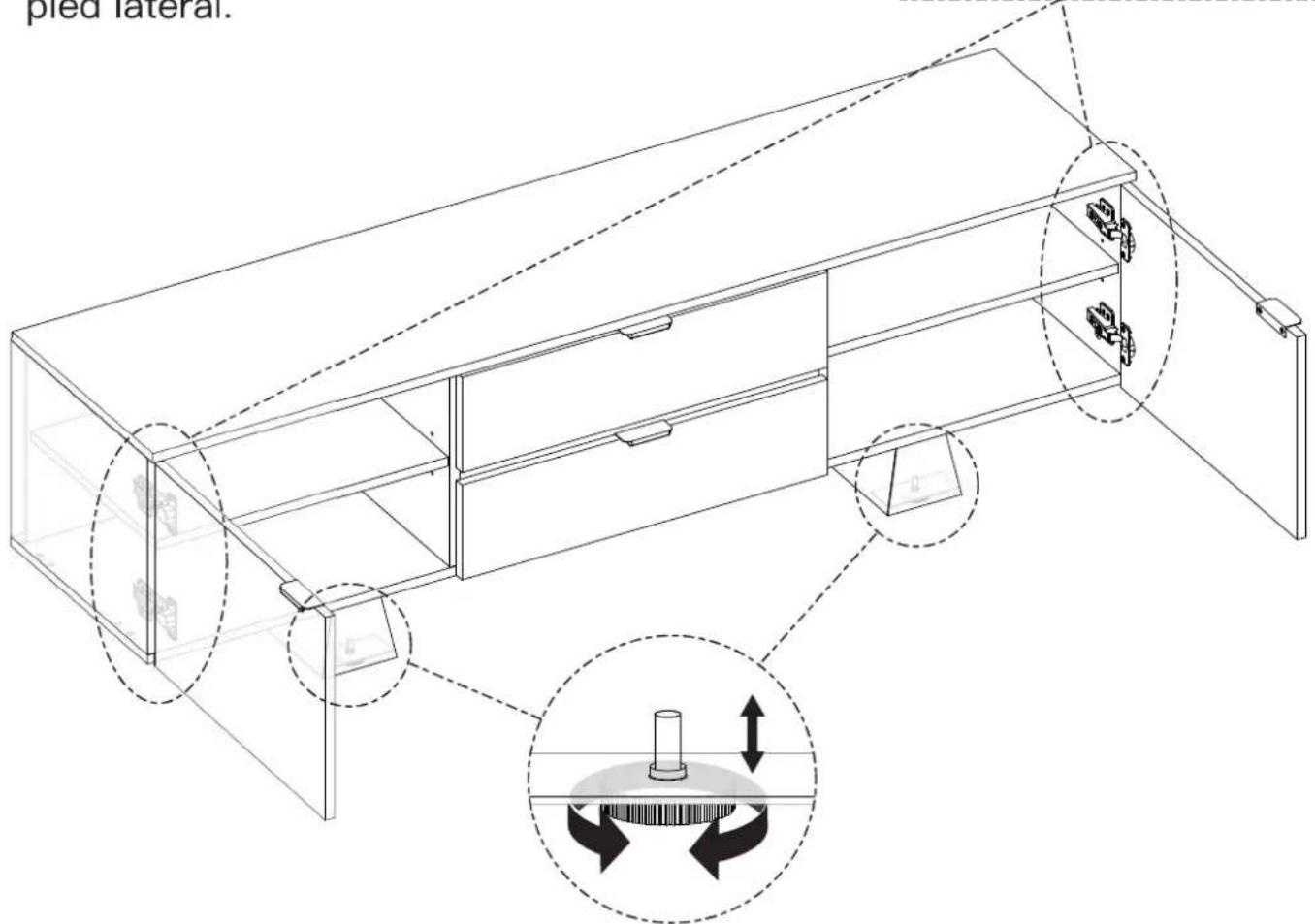

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous给您 rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaitairement les portes :

1. Pour ajuster la porte vers le haut ou vers le bas.
2. Pour ajuster la porte vers l'avant ou l'arrière.
3. Pour ajuster la porte vers la croite ou la gauche. Tournez la Vis de réglage dans le sens des aiguilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.

Tournez la vis de réglage dans le sens antihôraire afin d'agrandir l'espace entre la porte et le pied létral.

REMARQUE: Si l'appareil n'est pas à niveau sur un sol plat, vous pouvez régler le niveleur pour lemettre au point.

Étape 22 (Optionnel)

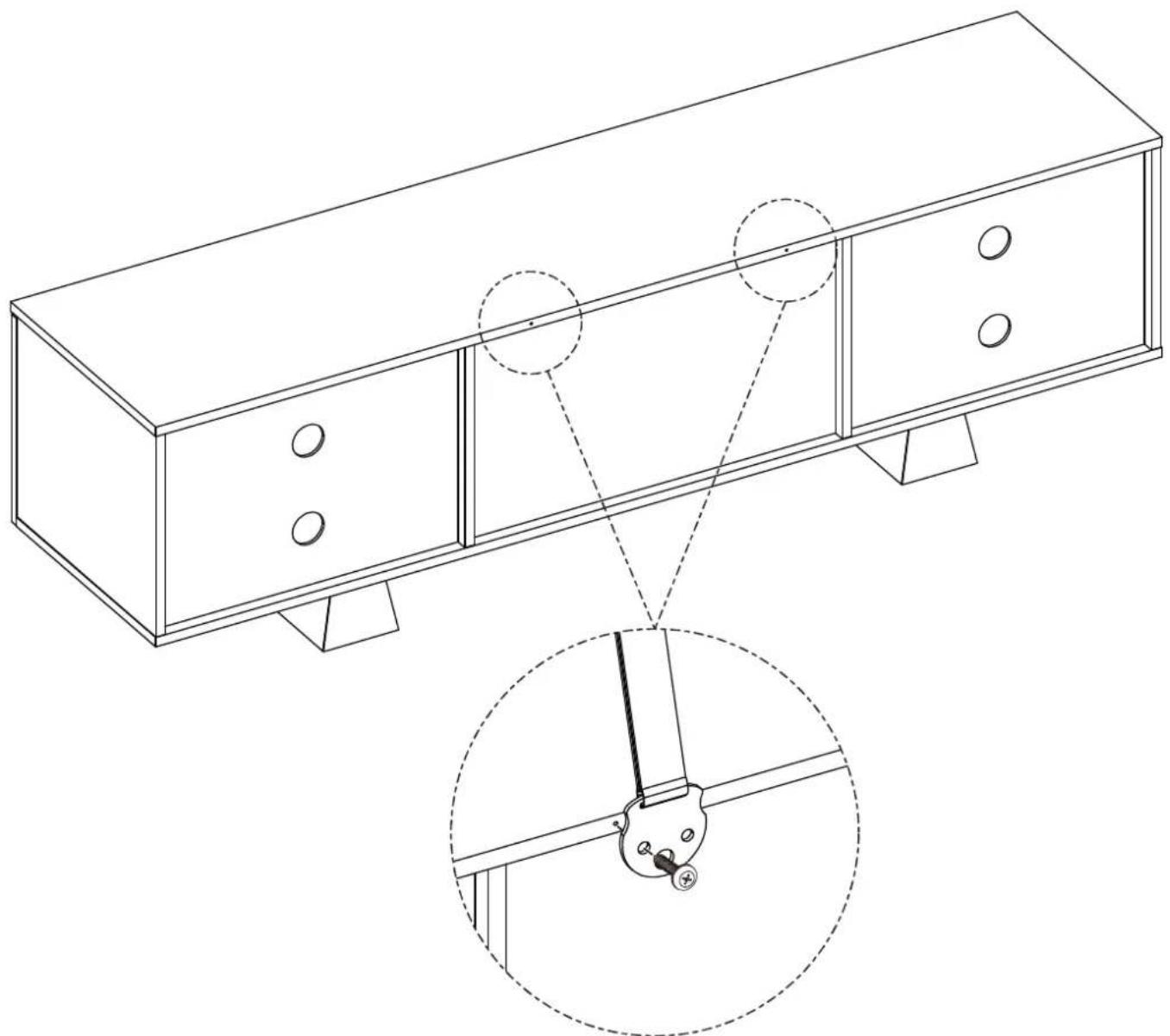

Lesieurs sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAVTM.

REMARQUE: Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.

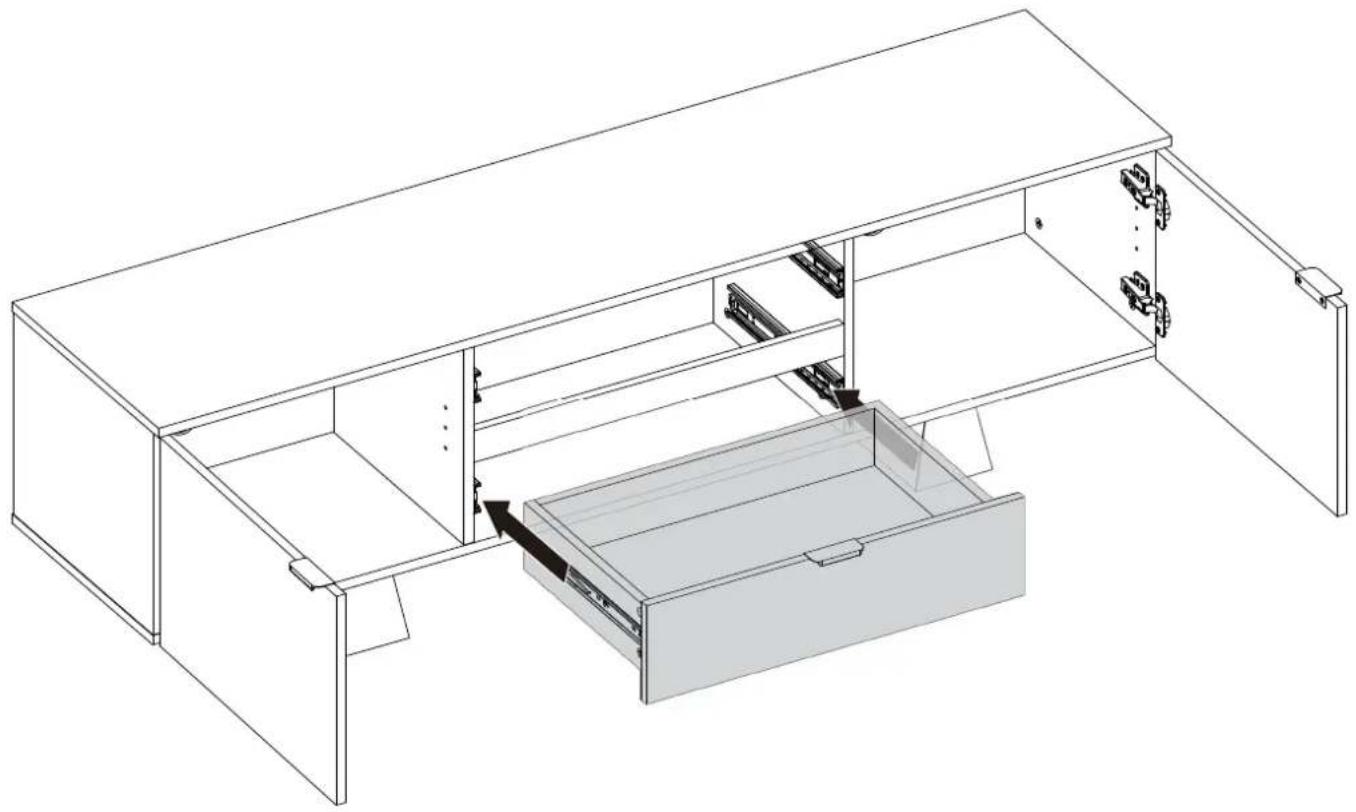

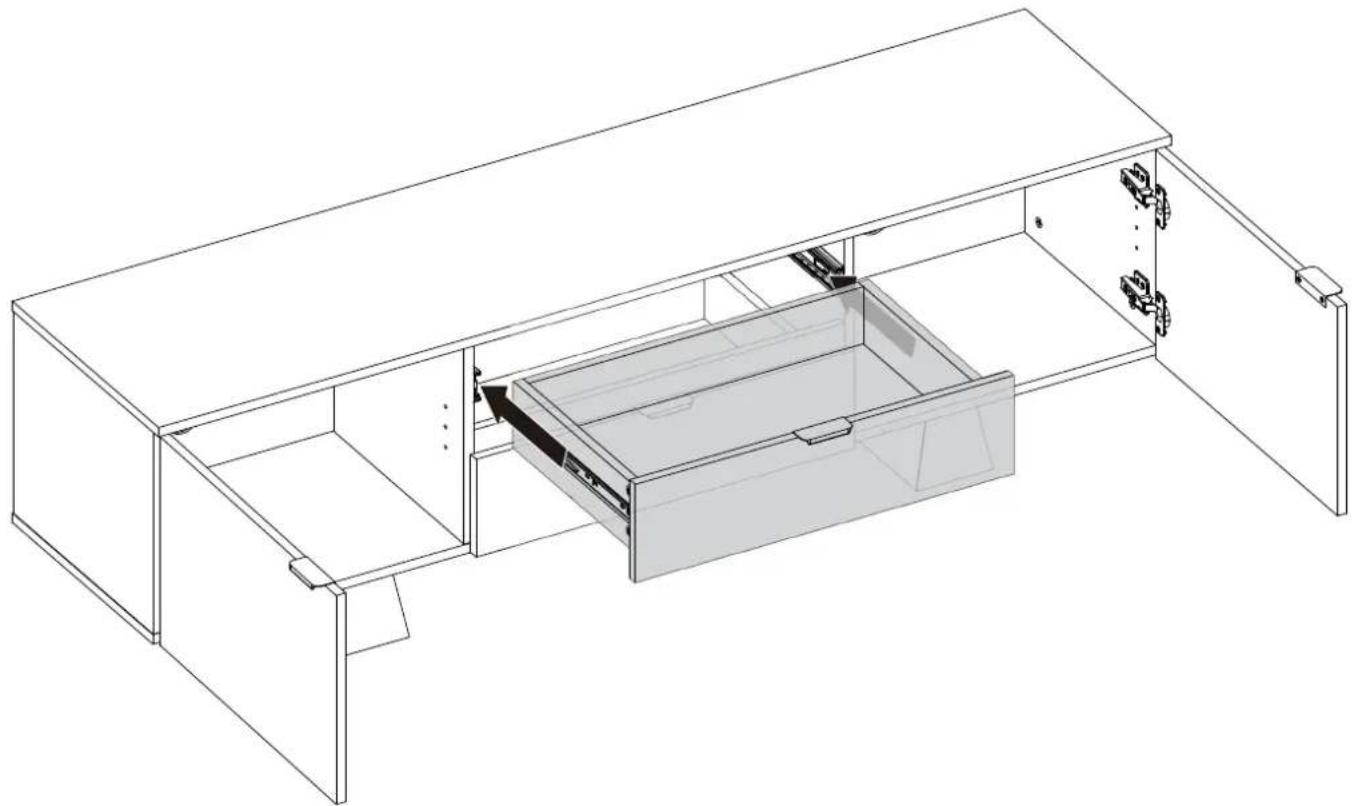

Après avoir aligné les rails, fixez le tiroir dans le meuble de télévision terminé.
