Type de produit	Haut-parleur coaxial 2 voies pour voiture
Modèle compatible	51KSS6904 (KS série)
Marque	KICKER
Impédance nominale	4 ohms
Puissance continue (RMS)	15-150 watts
Puissance maximale	300 watts
Sensibilité	92 dB (1 W / 1 m)
Réponse en fréquence	30 Hz - 21 kHz
Diamètre du haut-parleur de graves	6 x 8 pouces (environ 165 x 230 mm)
Diamètre du haut-parleur d'aigus	1 pouce (25 mm)
Matériau du cône des graves	Polypropylène
Matériau de la suspension	Caoutchouc
Matériau du dôme des aigus	Soie
Aimant des aigus	Néodyme
Profondeur de montage supérieure	Environ 31 mm (1-3/16 pouces)
Profondeur de montage intérieure	Environ 33 mm (1-5/16 pouces)
Diamètre de découpe	141 x 215 mm (5-11/16 x 8-7/16 pouces)
Grille incluse	Oui
Installation	Montage sans enceinte, adaptateurs polyvalents inclus
Utilisation recommandée	Véhicules, remplacement d'enceintes d'usine
Garantie	Consultez votre revendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - 51KSS6904 KICKER

Quelle est la puissance RMS recommandée pour ces haut-parleurs ?

La puissance continue (RMS) recommandée est de 15 à 150 watts par haut-parleur.

Puis-je utiliser ces haut-parleurs avec un autoradio d'origine ?

Oui, les KS coaxiaux ont une impédance de 4 ohms et fonctionnent avec toute source ou amplificateur conçu pour une charge de 4 ohms.

Quel calibre de fil utiliser pour le câblage ?

Il est conseillé d'utiliser du fil de calibre 16 AWG ou supérieur.

Comment installer ces haut-parleurs dans des emplacements d'usine ?

Utilisez les adaptateurs multi-supports inclus et modifiez-les si nécessaire pour s'adapter à votre véhicule. Vous devrez peut-être agrandir les découpes et pré-percer de nouveaux trous.

Ces haut-parleurs nécessitent-ils une enceinte close ?

Non, ils sont conçus pour un montage sans enceinte. Assurez-vous simplement d'isoler l'avant et l'arrière du haut-parleur.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage supérieure est d'environ 31 mm et la profondeur intérieure d'environ 33 mm.

Comment connecter plusieurs haut-parleurs sur un même canal ?

Vous pouvez les câbler en parallèle ou en série. Veillez à respecter une impédance minimale de 4 ohms par canal.

Les grilles sont-elles fournies ?

Oui, des grilles sont incluses avec ce modèle.

Quels sont les matériaux utilisés pour les cônes ?

Le cône des graves est en polypropylène et le dôme des aigus en soie. La suspension est en caoutchouc.

Comment nettoyer et entretenir ces haut-parleurs ?

Nettoyez les grilles avec un chiffon doux et sec. Évitez les liquides. Ne touchez pas les cônes. Vérifiez périodiquement les connexions.

MODE D'EMPLOI 51KSS6904 KICKER

Vos haut-parleurs de KS coaxiaux ont eté concus pour l'environnement automoteur dur. L' Haut-parleur utilise des matériels avancés et les techniques de construction pour maintainir l'exécution optimalependant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas!

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voies 2 voies 2 voies 2 voies
Crave [po; mm, 2-3/4, 70.8-1/2, 89.4, 100.4x8, 100x160-4x10, 100x250-6-1/4, 130
MEDIUM [po; mm]
Agu. [po; mm] -1/2, 1/3, 1/2, 13, 1/2, 13, 1/2, 13, 3/4, 20
Impedance nominale [Ω]	4	4	4	4	4	4
PUssine maxime [W]	100	100	150	150	150	150
PUssine continue [watts hms]	15-50	15-50	15-75	15-75	15-75	15-75
Sonsilie [1 W, 1 m]	35	38	38	38	38	30
Roponaor fiquenca [lb]	300-20k	30-20k	30-20k	50-20k	45-20k	45-21k
Diamotou mm du montage [po; mm]	2-3/8, 6/8-1/6, 7/8	8-11/6, 9/4	7x5-5/6, 10x1x151	3-7/8-9-3/6, 99x238	4-1/2, 115
Pulondeur du montage supérieur [po; mm]	1-1/4, 32	1-5/8, 42	1-13/18, 46	1-11/18, 44	2-3/8, 81	1-3/4, 45
Pulondeur du montage interieur [po; mm]	-	1-7/8, 49	2-1/18, 57	2-57	2-13/18, 71	2-52
Pulberance du haut parleur des aigu [po; mm]	0	1/16, 2	0	1/16, 2	0	0
Grilles	Non	Non	Ou	Non	Non	Ou
Matéria l'almonté du haut parleurs aigu	-	Nodymc	Nodymc	Nodymc	Nodymc	Nodymc
Matéria du clône du haut-parleurs des aigu	-	Soe	Soe	Soe	Soe	Soe
Forme du haut-parleurs des aigu	-	Dôme équilère	Dôme équilère	Dôme équilère	Dôme équilère	Dôme
Matére du clône du haut parleurs des graves	Papier composée Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matére du l'arcinie du haut parcleurs des graves	Caulichoux	Caulichoux	Caulichoux	Caulichoux	Caulichoux	Caulichoux

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parfait	2 voics	2 voics	2 voics	2 voics	3 voics
Gravit [po : mm]	6-1/2, 160	6-2/4, 165	6x8, 180x200	6x8, 180x230	6x8, 160x230
Medium [po : mm]	-	-	-	-	1, 25
Agu [po : mm]	3/4, 20	3/4, 20	3/4, 20	1, 25	3/4, 20
Impedance nominale [Ω]	4	4	4	4	4
Pulsance maxima [N]	200	250	150	300	300
Pulsance combus [watts RMS]	15-100	15-100	15-75	15-150	15-150
Sensibilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-21k	40-21k	45-21k	30-21k	30-21k
Diamètre ou l'ode montage [po : mm]	4-13/6, 123	5-9/18, 121	5x7-3/18, 127x132	5-11/18x8-7/18, 141x215	5-11/18x8-7/16, 177x215
Prolondeur du montage supérieur [po : mm]	1-3/6, 16	1-13/18, 76	2-1/4, 58	3-3/6, 31	3-1/8, 80
Prolondeur du montage intérieur [po : mm]	2-3/16, 84	2, 50	2-5/8, 57	5-11/18, 33	3-5/8, 92
Prot. batacun du haut-parcour des aigu [po : mm]	0	0	1/16, 2	0	0
Grilles	Ou	Oui	Non	Oui	Oui
Matéria aimanté du haut parcles aigu	Néodyne	Néodyne	Néodyne	Néodyne	Néodyne
Matérie du dôme du haut parcles aigu	Soie	Soie	Soie	Soie	Soie
Forme du haut parcle aigu	Déme	Déme	Déme	Déme	Déme
Matéria du dôme du haut parcles des grasses	Polypropylene	Polypropylene	Polypropylène	Polypropylène	Polypropylène
Matéria de l'acquête au haut-parcours des grasses	Gauchoque	Gauchoque	Gauchoque	Gauchoque	Gauchoque

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnement avec n'importe qu'elle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

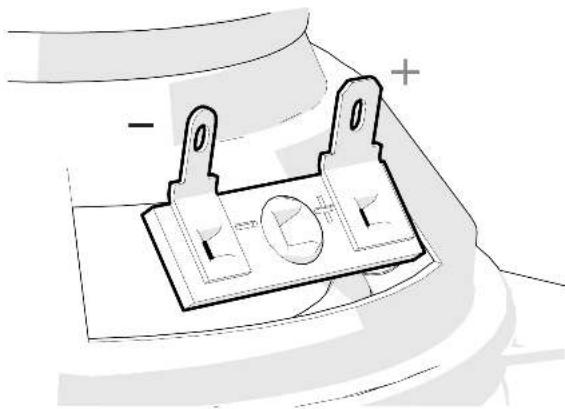

Connectez le câblage aux bornes.

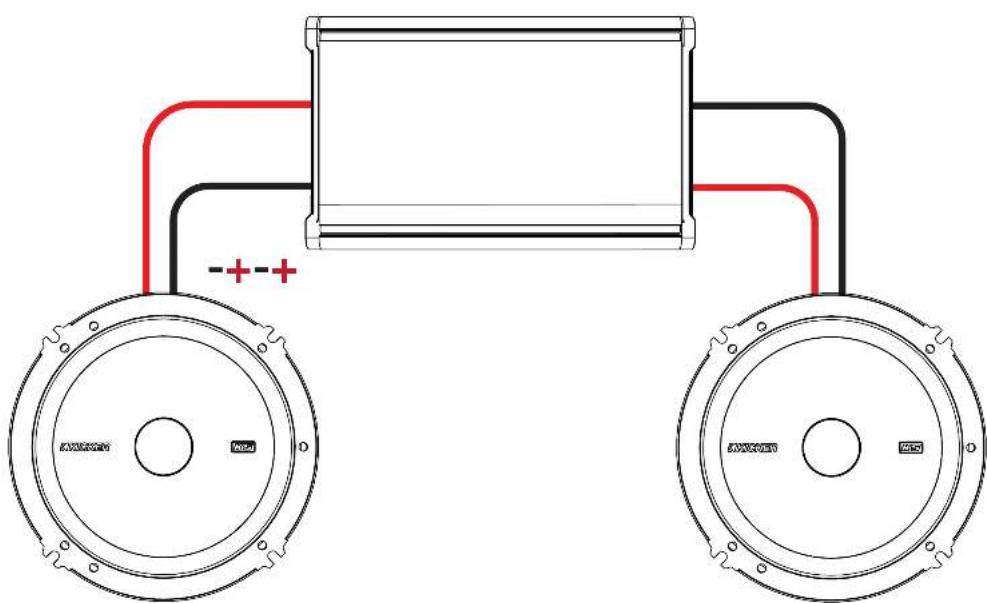

CÁBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

CÂBLAGE PARALLELE

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaine seule

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrête du haut-parleur. En général, cette isolation est obtenu en installing le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une,chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découvertes d'enceintes et pré-percer de nouveaux troués de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandant davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les cables, et ne génent aucune autre piece mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pieces ou autrement modifier ces adaptateurs pour les adapter à votre vehicule ou à votre application.

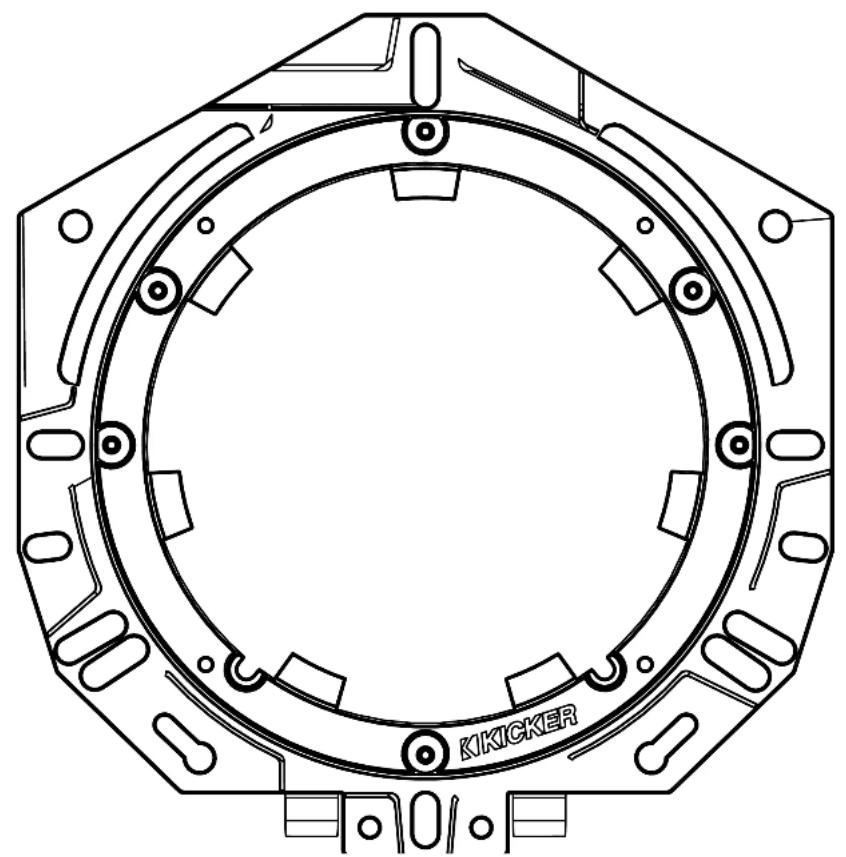

KS65/KS67 ADAPTATEUR

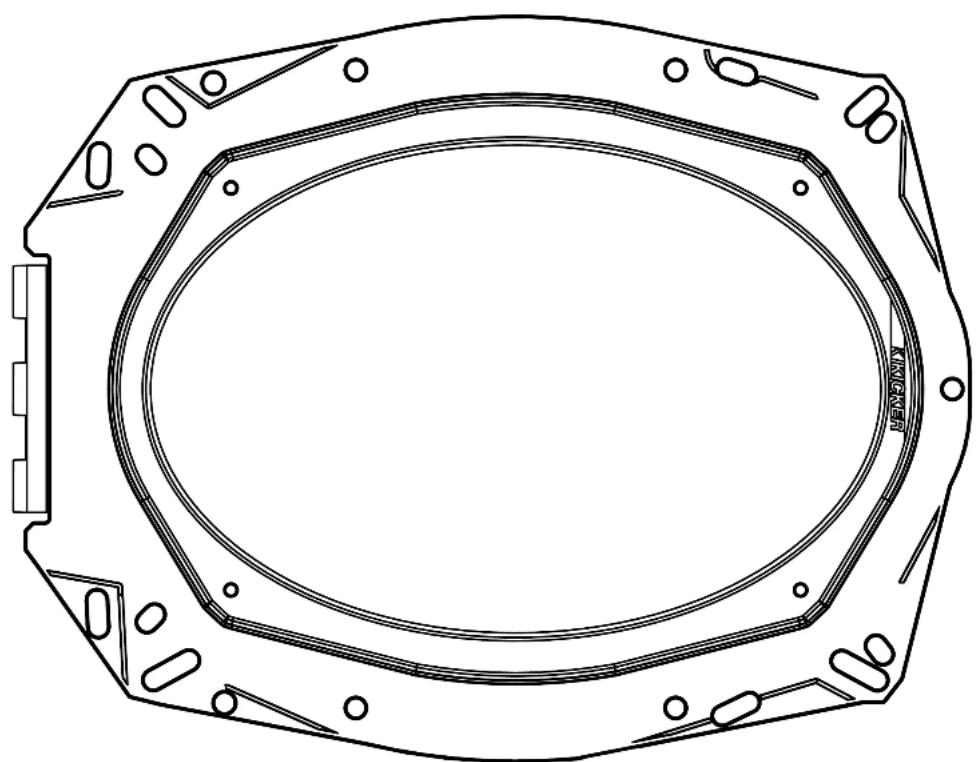

KS69 ADAPTATEUR

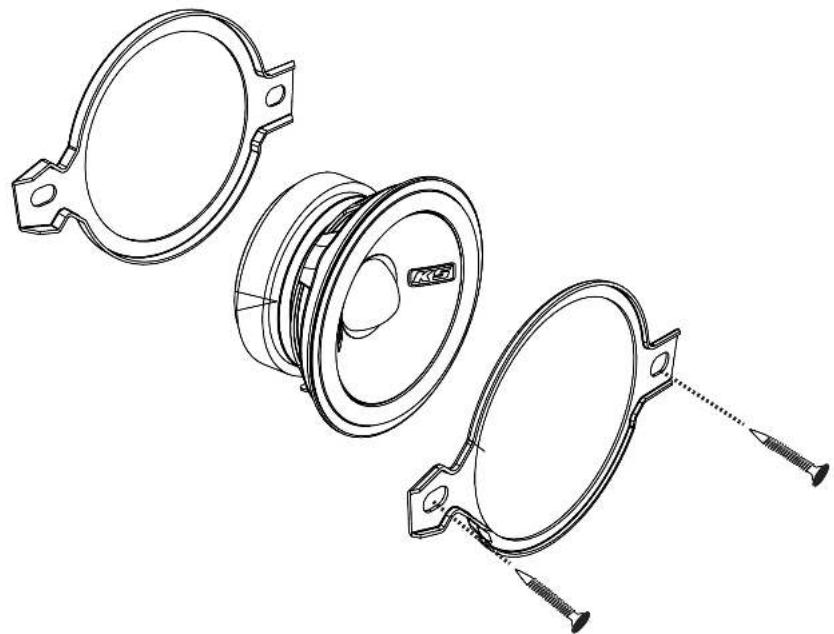

KS270 ADAPTATEUR - GM/MOPAR

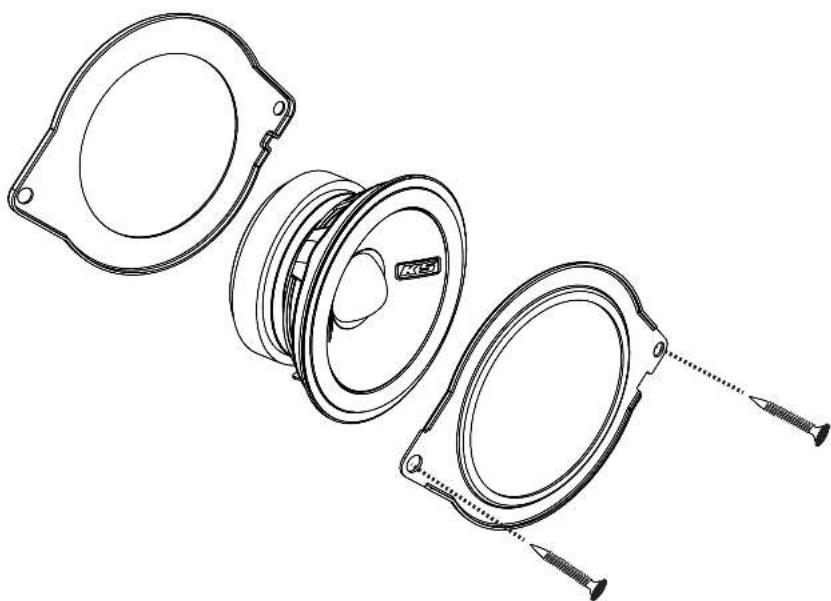

KS270 ADAPTATEUR - CHRYSLER/JEEP

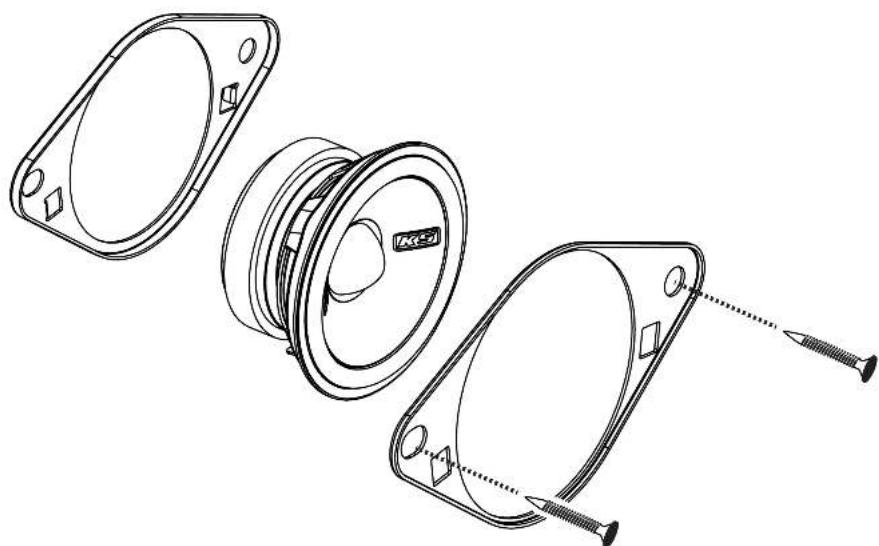

KS270 ADAPTATEUR - TOYOTA/SUBARU

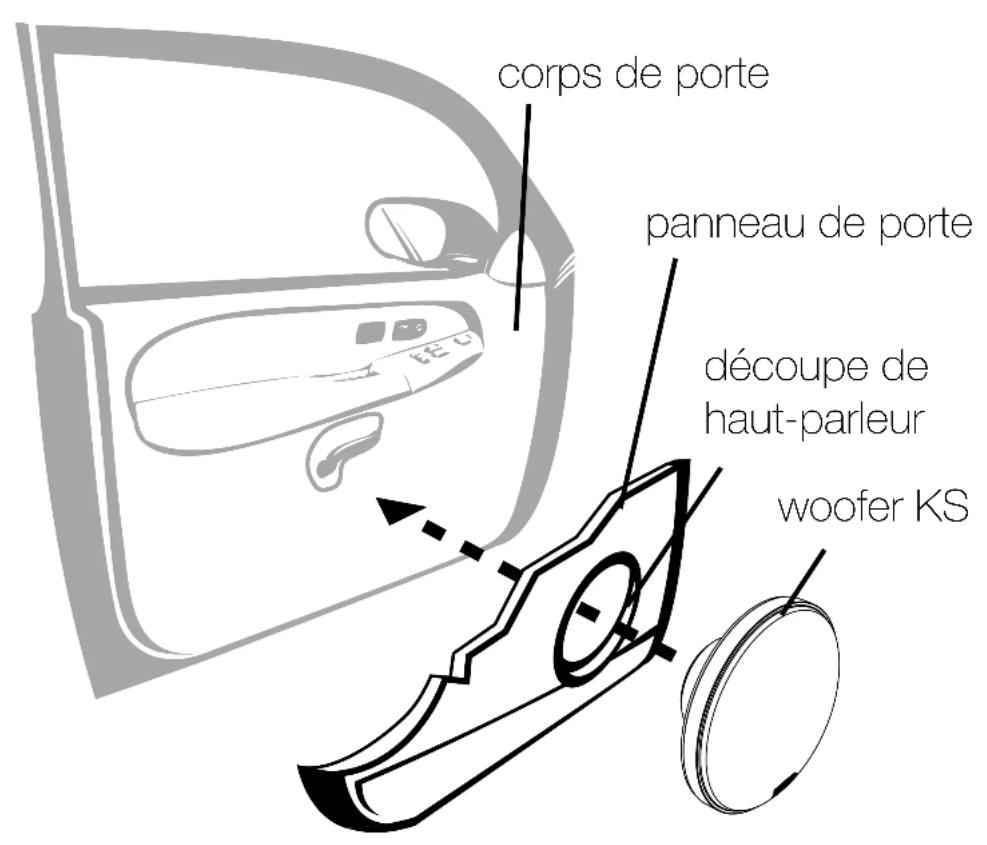

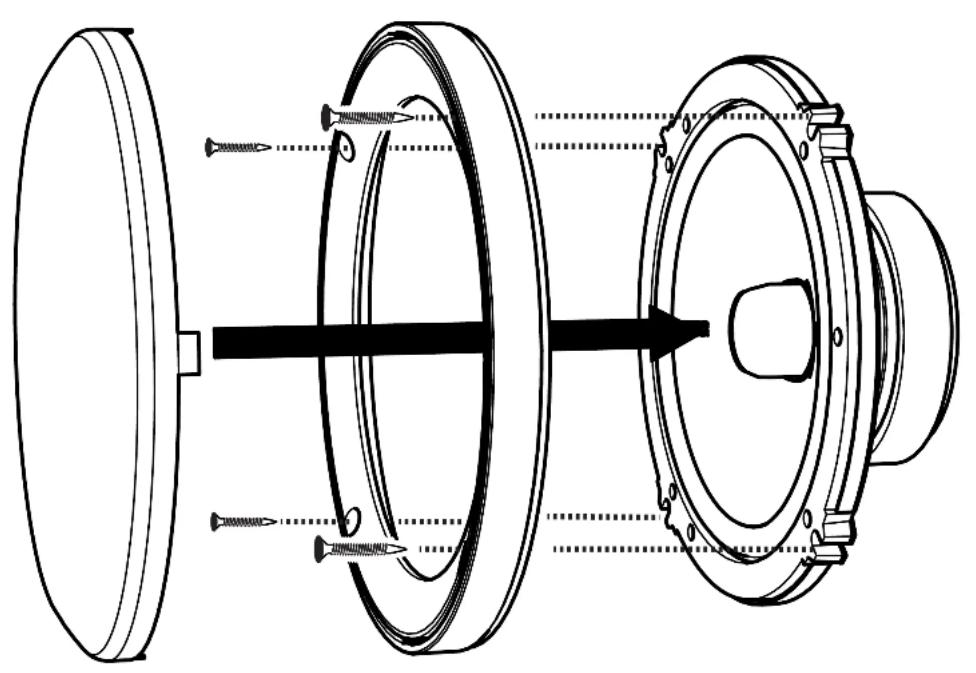

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 40

Leistung. 41

Installation 42

Verkabelung 42

Montage 45

Garantía | Garantie............49

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez vous revendour ou distributeur International KICKER.

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque KICKER d'equipements audio pour vehiculcs et a pour but d'encourager nos clients a fair le maximum (vive plein pot ) dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les meilleurs dans le domaine des équipements audio et representent donc pour nos client le " carburant pour vivre plein pot " dans l'aspcot " installation audio de vehiculo " de leur vie. Nous encouragc ons tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux sonores acceptables à l'extérieur des vehiculcs.
