Produkttyp	2-Wege-Koaxial-Lautsprecher für Auto
Kompatibles Modell	51KSS6904 (KS-Serie)
Marke	KICKER
Nennimpedanz	4 Ohm
Dauerbelastbarkeit (RMS)	15-150 Watt
Spitzenbelastbarkeit	300 Watt
Empfindlichkeit	92 dB (1 W / 1 m)
Frequenzgang	30 Hz - 21 kHz
Durchmesser Tieftöner	6 x 8 Zoll (ca. 165 x 230 mm)
Durchmesser Hochtöner	1 Zoll (25 mm)
Material Tieftöner-Membran	Polypropylen
Sickenmaterial	Gummi
Material Hochtöner-Kalotte	Seide
Magnet Hochtöner	Neodym
Einbautiefe oben	ca. 31 mm (1-3/16 Zoll)
Einbautiefe innen	ca. 33 mm (1-5/16 Zoll)
Ausschnittdurchmesser	141 x 215 mm (5-11/16 x 8-7/16 Zoll)
Grill inklusive	Ja
Installation	Freie Montage, universelle Adapter enthalten
Empfohlene Verwendung	Fahrzeuge, Ersatz für Werkslautsprecher
Garantie	Fragen Sie Ihren Händler nach den Garantiebedingungen

Häufig gestellte Fragen - 51KSS6904 KICKER

Welche RMS-Leistung wird für diese Lautsprecher empfohlen?

Die empfohlene Dauerbelastbarkeit (RMS) beträgt 15 bis 150 Watt pro Lautsprecher.

Kann ich diese Lautsprecher mit einem werksseitigen Autoradio verwenden?

Ja, die KS-Koaxiallautsprecher haben eine Impedanz von 4 Ohm und funktionieren mit jeder Quelle oder Verstärker, die für eine 4-Ohm-Last ausgelegt sind.

Welche Kabelstärke sollte für die Verkabelung verwendet werden?

Es wird empfohlen, Kabel der Stärke 16 AWG oder größer zu verwenden.

Wie installiere ich diese Lautsprecher in Werksaussparungen?

Verwenden Sie die mitgelieferten Multi-Adapter und passen Sie sie bei Bedarf an Ihr Fahrzeug an. Möglicherweise müssen Sie die Ausschnitte vergrößern und neue Löcher vorbohren.

Benötigen diese Lautsprecher ein geschlossenes Gehäuse?

Nein, sie sind für die freie Montage ausgelegt. Stellen Sie einfach sicher, dass die Vorder- und Rückseite des Lautsprechers voneinander getrennt sind.

Welche Einbautiefe ist erforderlich?

Die obere Einbautiefe beträgt etwa 31 mm und die innere Einbautiefe etwa 33 mm.

Wie schließe ich mehrere Lautsprecher an denselben Kanal an?

Sie können sie parallel oder in Reihe schalten. Achten Sie darauf, eine Mindestimpedanz von 4 Ohm pro Kanal einzuhalten.

Werden Gitter mitgeliefert?

Ja, bei diesem Modell sind Gitter enthalten.

Welche Materialien werden für die Membranen verwendet?

Die Tieftönermembran besteht aus Polypropylen und die Hochtönerkalotte aus Seide. Die Sicke ist aus Gummi.

Wie reinige und pflege ich diese Lautsprecher?

Reinigen Sie die Gitter mit einem weichen, trockenen Tuch. Vermeiden Sie Flüssigkeiten. Berühren Sie nicht die Membranen. Überprüfen Sie regelmäßig die Anschlüsse.

BEDIENUNGSANLEITUNG 51KSS6904 KICKER

Owner's Manual Manual del Propietario Manuel d'utilisatio Benutzerhandbuch

KS COMPONENTS

Altavoz Componentes KS KS Komponenten-System Haut-parleurs Composants KS

Overview. 3

Specifications. 4

Installation 5

WICHTIGE SICHERHEITSWARNUNG: DER ANHALTENDE, FORTLAUFENDE BETRIEB EINES VERSTARKERS IN UBERSTEUERTER ODER ABGEHACKTER WEISE KANN DAZU FührREN, DASS SICH DAS AUDIO-SYSTEM UBERHITZ T UND IN BRAND GERAT, WAS ZU EINER SCHWEREN BESCHÄDIGUNG DER KOMPONENTEN UND/ODER DES FAHRZEUGS FührREN KANN. KICKERPRODUKTE KÖNNEN LAUTSTARKEPEGEL ERZEUGEN, DIE DAS GEHÖR PERMANENT SCHÄDIGEN KÖNNEN! WENN DIE LAUTSTARKE EINES SYSTEM BIS ZU EINER HörBAREN VERZERRUNG ERHOHT WIRD, KANN DAS GEHÖR SCHWERER ALS MIT EINEM NICT VERZERRTEN SYSTEM MIT DEM GLEICHEN LAUTSTARKEPEGEL GESCHÄDIGT WERDEN. DIE SCHIMERZSCHWelle IST IMMER EIN INDIKATOR, DASS DER LAUTSTARKEPEGEL ZU HOCH IST UND DAS GEHÖR PERMANENT SCHÄDIGEN KANN. LASSEN SIE GESUNDEN MENSCHENVERSTAND WALTEN, WENN SIE DIE LAUTSTARKE EINSTELLLEN. KICKER-TREIBER KÖNNEN EINEN SCHALLPEGEL ERZEUGEN, DER ZU PERMANENTEN GEHÖRSCHÄDEN FührREN KANN! WENN SIE EIN SYSTEM AUF EINEN PEGEL STellen, DER HÖBARE VERZERRUNGEN ERZEUGT, SCHADET DAS IHREN OHREN MEHR, ALS EIN NICT VERZERRTES SYSTEM AUF DEM GLEICHEN LAUTSTARKEPEGEL. DIE SCHMERZSCHWelle IST IMMER EINE ANZEIGE DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND ZU PERMANENTEN GEHÖRSCHÄDEN FührREN KANN. SEIEN SIE BEI DER LAUTSTARKEEINSTELLUNG BITTE VERNUNFTIG!

Ihr KS Koax-System wurdeyers für "Livin' Loud" in der harten Autoumwelt entworfen. Es ist Materialien und Konstruktion fortgeschritten beizubehalten, dass ideale Leistung jahrelang kommt. Wir hoffen, dass Sie die Möglichkeit haben, diese neuen, verbesserten audiophilen Komponenten mit unseren brandneuen KEY-Smart-Verständern und einem KICKER-Sub zu kombinierten - für ein Klangerlebnis, das Sie nicht vergessen werden!

Model: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Laulsprecher-Design - 2-Weg 2-Weg 2-Weg 2-Weg
Tielöner [in. mm] 2-3/4, 703-1/2, 892, 1004x6, 100x100x4x10, 100x250x1/2, 130
Mittl [in. mm]
Ilschöbr [in. mm]	-	1/2, 13	1/2, 13	1/2, 13	1/2, 13	3/4, 2C
Nenninoedanz [2]	4	4	4	4	4	4
Spitzenbelsatzkreis [Well]	100	100	150	150	150	150
Lauepeaa.basket [Walt HIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sonsilviel [1 W, 1 m]	35	38	38	38	38	30
Froquenzgang [F]	300-20k	30-20k	30-20k	50-20k	45-20k	45-21k
Durchmesser Ventaglauer [in. mm]	2-3/8, 61-8-17-6, 78	8-11/6, 94	7x5-5/6, 101x151	3-7/8-9-3/6, 99x238	3-7/8-9-3/6, 99x238	4-1/2, 115
Tiele Oberseitenmarge [in. mm]	1-1/4, 32-7-8/4	42-1-13/18, 46	1-11/18, 44	2-3/8, 81-1-3/4, 45
Tiele Unterselenmarge [in. mm]	-	1-7/8, 49	2-1/18, 57	2-5'	2-13/18, 71	2-52
Hochüber Übersarc [in. mm]	0	1/16, 2	0	1/16, 2	0	0
Gill	Noir	Noir	Ja	Noir	Noir	Ja
Materiallohnormagnet	-	Nodym	Nodym	Nodym	Nodym	Nodym
Materiallohniskolen	-	Sik	Sk	Sk	Sk	Sk
Design Hochüber	-	Bolandteile KacqueBolandteile KacqueBolandteile KacqueBolandteile KacqueBolandteile KacqueKollele
Materiallohnenkons	Verbundpapier	Polypropylen	Polypropylen	Polypropylen	Polypropylen	Polypropylen
Materiallohnorsicker	Lobar	Lobar	Lobar	Lobar	Lobar	Lobar

Model:	KSC650	KSC670	KSC680	KSC690	KSC6930
Laupacron Design	2 Weg	2 Weg	2 Weg	2 Weg	3 Weg
Tefloner [in, mm]	6-12, 160	6-34, 165	6x3, 160x200	6x3, 160x200	6x3, 160x200
Mito [in, mm]	-	-	-	-	1,25
Hochlander [in, mm]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Nenminuekan [1]	4	4	4	4	4
Spitzenbelslusserkel [Well]	200	200	150	300	300
Dauparibaroket [Wart BMS]	15, 100	15, 100	15, 75	15, 150	15, 150
Sonstige [1 W, 1 m]	80	90	90	92	92
Frequenzeng [Hz]	43-2'k	40-21k	45-21k	30-21k	30-21k
Durchmesser Vorlegelum [in, mm]	4-13/6, 123	5-8/18, 741	5x7-3/18, 127x132	5-11/18x8-7/18, 141x2'6	5-11/6x8-7/16, 177x215
Titec Oberaktiernlage [in, mm]	1-3/6, 46	1.13/18, 76	2.1/4, 58	3.5/6, 31	3.1/8, 80
Titec Untersatzermonthage [in, mm]	2.3/16, 54	2.50	2.5/8, 57	3.11/16, 93	3.5/8, 92
Hochbrinabuser [in, mm]	0	0	1/16, 2	0	0
Grill	Ja	Ja	Nil	Ja	Ja
Material-Hoehnernagel	Neodym	Neodym	Neodym	Neodym	Neodyn
Material-Hoehnienklen	Silk	Silk	Silk	Silk	Silk
Design Hohlbrin	Kalotte	Kalotte	Kalotte	Kakota	Kalotte
Material Toffenkennus	Polypropylen	Polypropylen	Polypropylen	Polypropylen	Polypropylen
Material Toffenkissier	Rubber	Rubber	Rubber	Rubber	Rubber

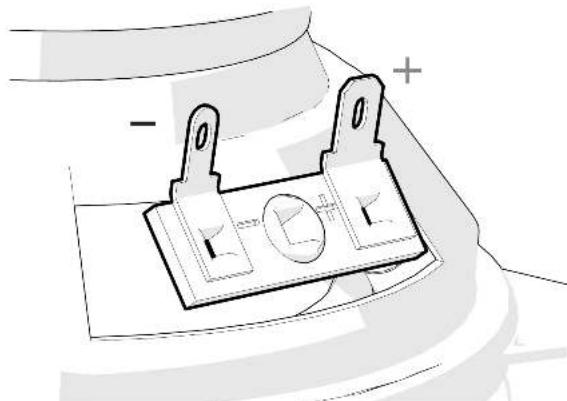

Verkabelung

Wir empfehlen die Verwendung eines 16-Gauge-Lautsprecherkabels (oder mehr). Die KS-Koax haben eine Impedanz von 4 Ohm und sind für alle 4-ohmigen Quellen oder Veränder geräght.

Vergewissern Sie sich, dass ihre Quelle oder Verständärker für 4-Ohm-Betrieb ausgelegt ist.

Schlieben Sie die Kabel an die Klemmen an.

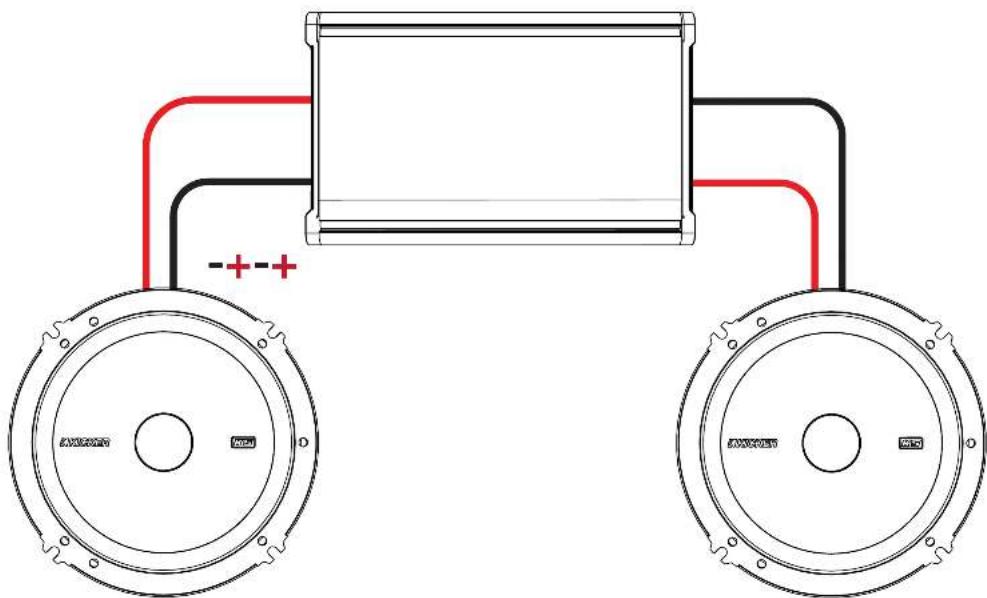

STANDARD STEREO VERKABELUNG

Mindestimpedanz von 4 Ohm pro Kanal

PARALLELKABEL

Zwei KS Koax-Systems an einen einzelenen Kanal Paralleler

Total Impedanz: 2 ohms

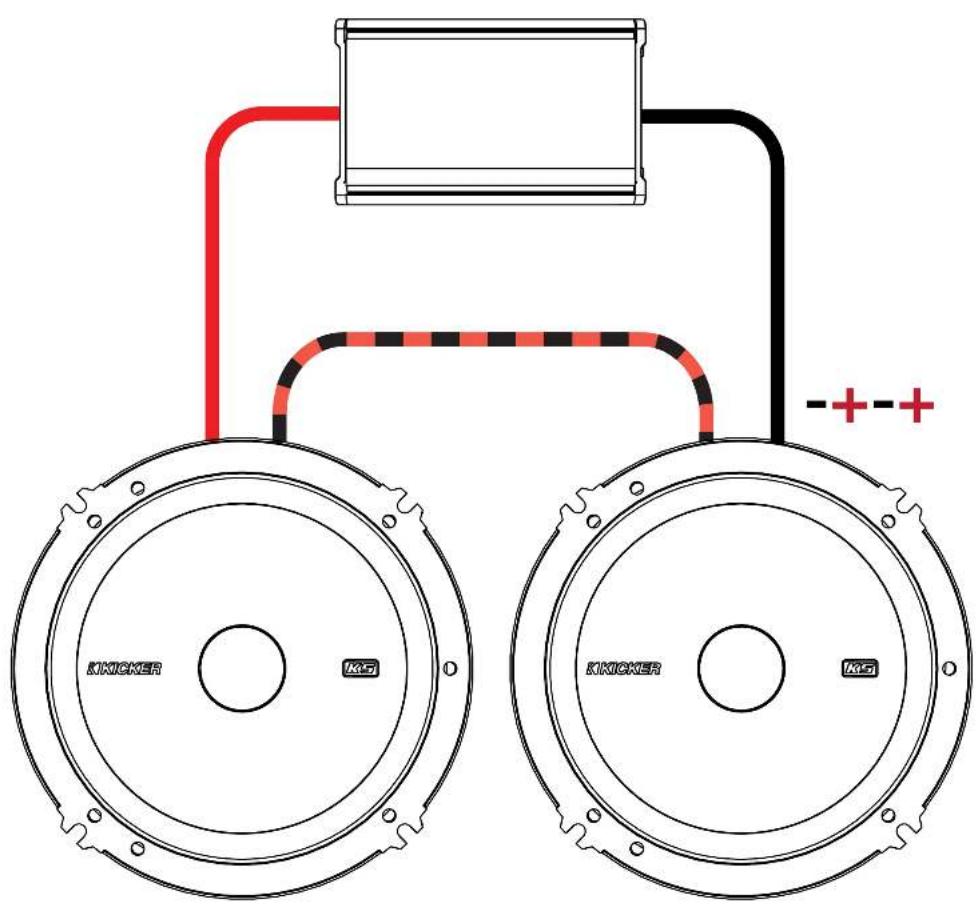

SERIE VERKABELUNG

Zwei KS Koax-Systems an einen einzelenen Kanal anschließen

Total Impedanz: 8 ohms

Montage

Ohne Kicker KS-Koax sind speziell für den Einbau in nicht geschlossenen Gehäusen gedacht. Die Laufsprecher benötigen kein geschlossenes Gehäuse, um optimale Leistung zu bieten. Es ist wichtig, den vorne aus dem Treiber austretenden Schall vom Schall zu trennen, der von der Rückseite des Treibers kommt. Diese Trennung wird mein durch den Einbau an einer werkssheit vorgewählten Stelle erreicht, oder an einer Stelle mit semiisoliertem Rückraum.

Wenn Sie die werkseitigen Lautsprecher an ihren ursprünglichen Positionen durch die KSC65, KSC67 oder KSC69 ersetzen, müssen Sie möglicherweise den mitgelieferten Mehrzweckadapter verwenden oderihn so modifizieren, dass er ihren erforderlichen Schraubenmustern entspricht. Möglicherweise müssen Sie auch die Lautsprecherausschnittvermögen und neue Schraubenlocher mit einem 2,5-mm-Bohrer vorbohren. Spezielle Montagestellen erfordern mehr Vorbereitung und Arbeit. Stellen Sie auf jeder Fall sicher, dass der Lautsprecher nicht das Öffnen und Schließen der Kofferraumklappe bzw. Turbehindert und dass die beiliegenden Schrauben nicht in den Treibstofftank oder Kabel eindringen bzw. andere mechanische Elemente an der Unterseite der Montageoberfläche beschädigden. Fahren Sie die Fenster ganz nach unterund oben.

These Adapter mit mehreren Halterungen halten, die KS-Lautsprecher an Werks- oder kundenspezifischen Standorten unterzubringen. Möglicherweise müssen Sie Teile abschreiben oder diese Adapter anderweitig an Ihr Fahrzeug oder ihre Anwendung anpassen.

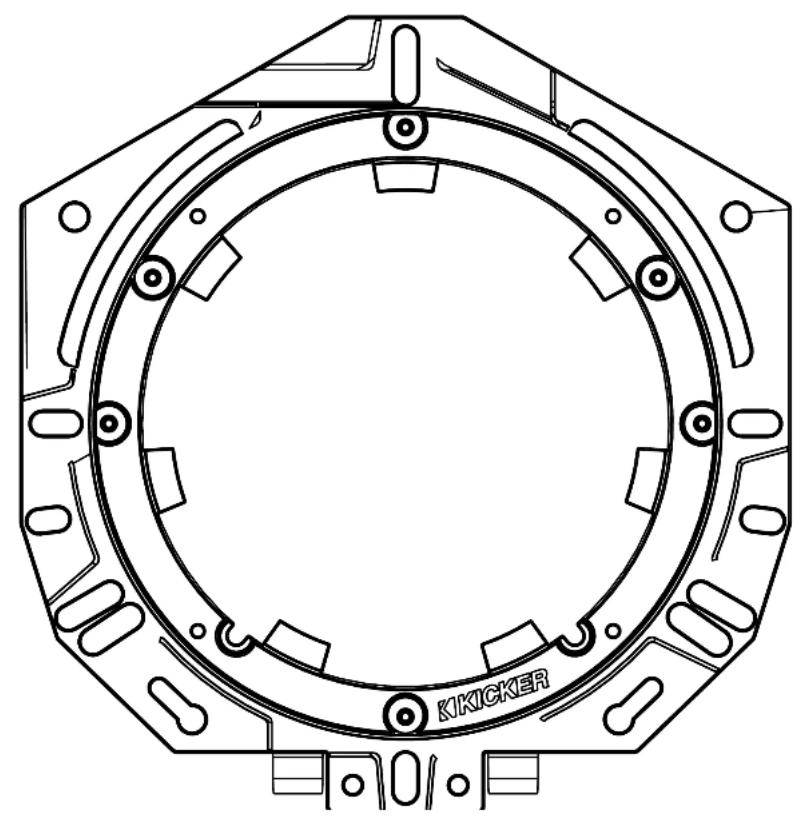

KS65/KS67 ADAPTER

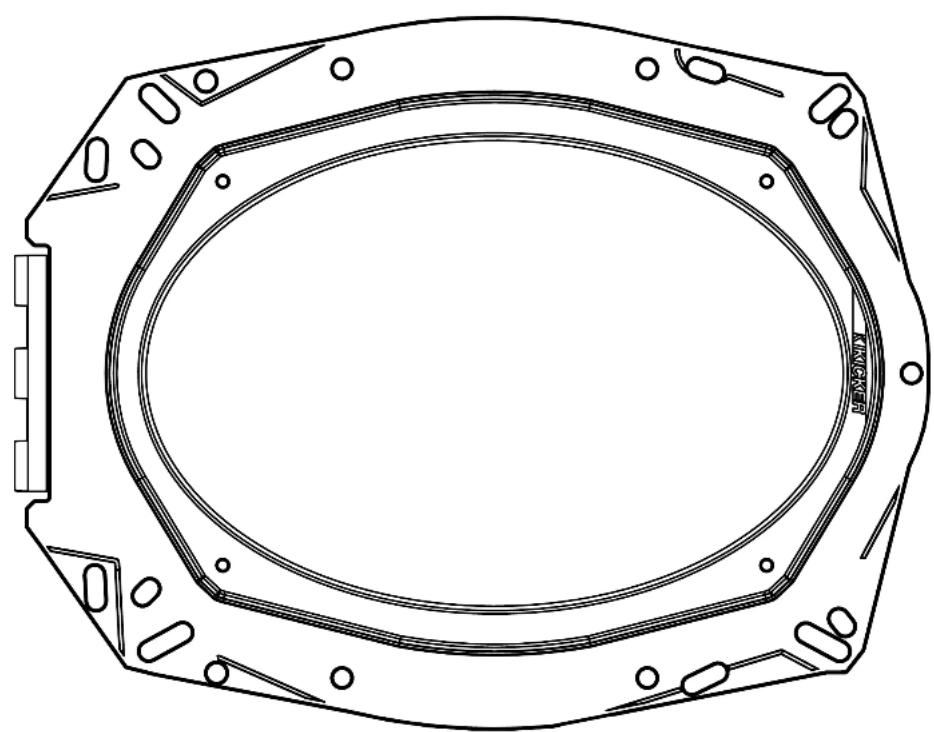

KS69 ADAPTER

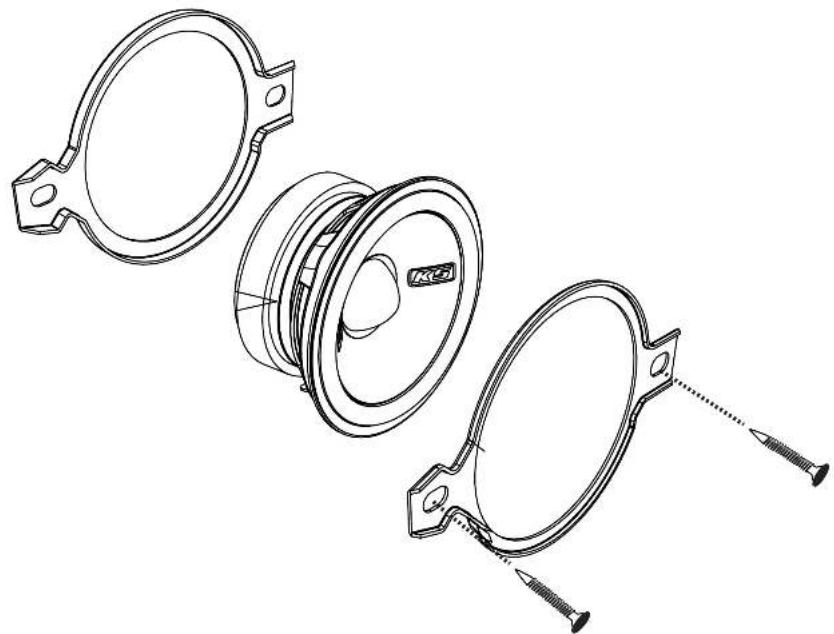

KS270 ADAPTER - GM/MOPAR

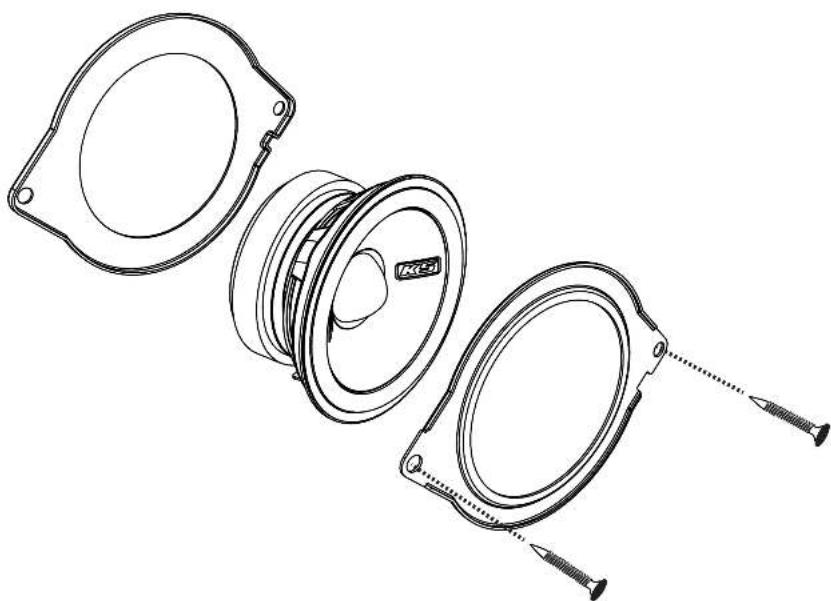

KS270 ADAPTER - CHRYSLER/JEEP

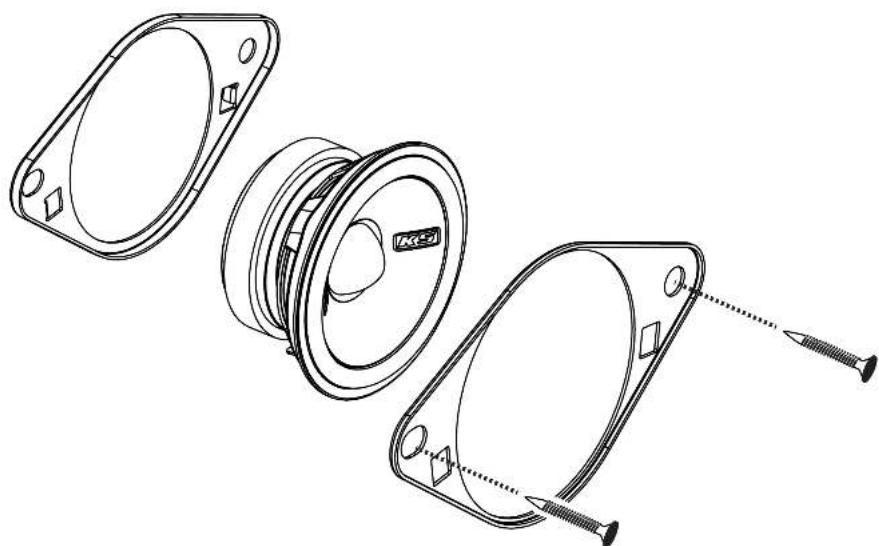

KS270 ADAPTER - TOYOTA/SUBARU

Nehmen Sie mit ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihr Land zu erfahren.

Der Slogan Treibstoff fur Livin' Loud bezieht sich auf die mit den KICKER Autostereosysteme assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihros Lobons nach dem Boston (Livn' Loud) zu stroben. Die Laulsorer und Vorstärk von KICKER sind auf dem Markt für Auto-Soundsysteme fuhrend und stellen somit den Trebstoff' for das Autoslereoperlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zuglassenen und passenden Lautstärkeogol außerhalb des Autos an die ortlichen Larmvorschriften zu halten.

GARANTIE INTERNATIONALE Version Francaise
