MODE D'EMPLOI Apolo Classic ES013 WESTINGHOUSE
1 Informations de sécurité 18
1.1 La sécurité 18 1.2 Instructions de sécurité importantes 18 1.3 Réglement de la température de l'eau 19
2 Informations sur le produit 20
2.1 Aperçu des modèles 20 2.2 Dimensions 21 2.3Données techniques 22
3 Instructions d'installation 23
3.1 Montage du chauffe-eau 23 3.2 Raccordement des tuyaux 23 3.3 Expansion thermique du système fermé 24 3.4 Connexion électrique 25
4 Utilisation 25
4.1 Démarrage et test 25 4.2 Réglement de température 25
5 Entretien 25
5.1 Retrait du couvercle 25 5.2 Vidange du chauffe-eau 25 5.3 Inspection de la tige d'anode 26 5.4 Démontage de l'élément chauffant 26 5.5 Déterrage de l'élément chauffant 27
6 Remplacement des pièces 27
6.1 Remplacement de la tige d'anode 27 6.2 Changement de l'élément chauffant 27 6.3 Changement du thermostat 27
7 Dépannage 28
7.1 Évaluation et dépannage des problèmes 28 7.2 Réinitialisation de l'interrupteur de haute température 29
1.1 La sécurité
Ce manuel contient des informations et des instructions de sécurité pour vous aider à éliminer ou à réduire les risques d'accidents et de blessures.

DANGER
Indique une situation de danger imminent qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

Avertissement
Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

Attention
Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la perte de biens et des dommages légers ou modérés.

Ce symbole indique des informations importantes qui ne présentent aucun danger pour les personnes ou les biens.

Attention
Lors de l'utilisation d'appareils électriques, il convient de respecter les consignes de sécurité visant à réduire les risques d'incendie, d'électrocution ou de blessure.
- LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE CHAUFFE-EAU.
- Ce chauffe-eau doit être mis à la terre. Ne le raccordez qu'à une prise de courant correctement mise à la terre. Voir "INSTRUCTIONS DE MISE À LA TERRE" dans les "INSTRUCTIONS D'INSTALLATION".
- Installez ou localisez ce chauffe-eau uniquement en suivant les instructions d'installation fournies.
- Utilisez ce chauffe-eau uniquement pour l'usage auquel il est destiné comme ce que déscrit ce manuel.
- N'utilisez pas de rallonge é é du chauffe-eau, contactez un electricien qualifié pour en faire installer une.
- Comme pour tout appareil, une surveillance étroite est nécessaire lorsqu'il est utilisé par des enfants.
- Ne faites pas fonctionner ce chauffe-eau si le cordon ou la fiche est endommagé, s'il ne fonctionne pas correctement, s'il est endommagé ou s'il est tombé.
- Ce chauffe-eau ne doit être entretenu que par un personnel de service qualifié. Contactez un technicien pour tout examen, réparation ou ajustement.
- N'utilisez pas d'adaptateurs multiprises (c.-à-d. des multiprises) avec ce chauffe-eau.
- Le fait de ne pas inspecter la tige d'anode au moins une fois par an peut entraîner une défaillance et une fuite du réservoir. Cette situation n'est pas couverte par la garantie du fabricant.
- Tout chauffe-eau doit être installé de manière à ce que, en cas de fuite, l'écoulement d'eau qui en résulte ne cause pas de dommages à l'endroit où il est installé. Les codes nationaux de plomberie exigent un bac de vidange pour toute installation de chauffe-eau. L'absence d'un tel bac est la seule responsable du propriétaire et/ou de l'installateur. Référez-vous à la Section 508.1 du UPC 2006 (Code de plomberie uniforme) ou à la Section 504.7 du IPC 2006 (Code international de plomberie).

L'installateur doit revoir le contenu de ce manuel avec le propriétaire à la fin de l'installation, et le manuel doit être laissé au propriétaire et placé dans un endroit proche de l'installation.

Le fabricant ne peut pas être tenu responsable des dommages causés par une installation incorrecte ou par le non-respect des instructions de ce manuel. Respectez les instructions d'installation avant de procéder au raccordement électrique.

DANGER
Du gaz hydrogène peut être produit dans un système d'eau chaude desservi par ce chauffe-eau qui n'a pas été utilisé pendant une longue période (2 semaines ou plus). Le gaz d'hydrogène est extrêmement inflammable. Pour réduire le risque de blessure dans ces conditions, il est recommandé d'ouvrir le robinet d'eau chaude pendant plusieurs minutes à l'évier de la cuisine avant d'utiliser tout appareil électrique connecté au système d'eau chaude. En présence d'hydrogène, il y aura probablement un bruit inhabituel, comme de l'air s'échappant par le tuyau lorsque l'eau commence à couler. Il ne doit pas y avoir de cigarette ou de flamme nue près du robinet lorsqu'il est ouvert.

Attention
Tout chauffe-eau doit etre installedemaniere a ce que, en cas de fuite,1ecoulement d'eau qui en resultera ne causepas de dommages a l'endetroit ou il estinstallé. Les codes nationaux de plomberieexigent un bac de vidange pour toutinstallation de chauffe-eau. Le fait de ne pasen installer un relève de la seuleresponsabilité du proprieteaire et/ou del'installeur. Referez-vous a la Section 508.1du code UPC 2006 (Code de plomberieuniforme) ou a la Section 504.7 du IPC 2006 (Code international de plomberie).

Attention
Avant de brancher l'alimentation électrique, assurez-vous que le réservoir est plein d'eau et que le système est purgé d'air.

La défaillance du réservoir due à la négligence de l'entretien de la tige d'anode n'est pas couverte par la garantie (voir Section 5 Entretien)

DANGER

Une température de l'eau supérieure à 125 °F peut provoquer instantanément de graves brûlures ou la mort par échaudure.
Les réglages de contrôle de la température se rapprochent généralement de la température de l'eau du robinet. Cependant, certains facteurs pourraient faire en sorte que la température de l'eau atteigne 160 °F, quels que soient les réglages de commande.
Les enfants, les personnes handicapées et les personnes âgées courent le plus grand risque de se brûler.
Consultez le manuel d'instructions avant de régler la température du chauffe-eau.
Sentez l'eau avant de vous baigner ou de vous doucher.
Des vanneS de limitation de température sont disponibles ; voir manuel.
La sécurité, les économies d'énergie et la capacité d'eau chaude sont des facteurs à prendre en compte lors de la sélection du réglage de la température de l'eau du chauffe-eau. Des températures de l'eau supérieures à 125°F peuvent provoquer de graves brûlures, voir la mort par ébouillantage. Assurez-vous de lire et de suivre les avertissements indiqués sur l'étiquette illustrée à gauche. Cette étiquette se trouve également sur le chauffe-eau, près du haut du réservoir.
Relation temps/temperature dans les brûlures
| Température | Il est temps de proposquer une brûlure grave |
| 120 °F (49 °C) | Plus de 5 minutes |
| 125 °F (52 °C) | 1-1/2 à 2 minutes |
| 130 °F (54 °C) | Environ 30 secondes |
| 135 °F (57 °C) | Environ 10 secondes |
| 140 °F (60 °C) | Moins de 5 secondes |
| 145 °F(63 °C) | Moins de 3 secondes |
| 150 °F (66 °C) | Environ 11/2 seconde |
| 155 °F (68 °C) | Environ 1 seconde |
Le tableau ci-dessus peut être utilisé comme guide pour déterminer la température de l'eau appropriée pour votre maison.

DANGER
Il existe un risque de BRULURE de l'eau chaude si le thermostat de température de l'eau est reglé trop haut. Les menages avec de jeunes enfants, des personnes handicapées ou âgées peuvent nécessiter un réglage du thermostat à 120°F (49 °C) ou moins pour éviter tout contact avec de l'eau « CHAUBE »

Le thermostat a ete regle en usine a 125°F (51,7^) ou moins pour reduire le risque de brulure.
Fig. 1
Réglage de la température de l'eau
La température de l'eau dans le chauffe-eau peut être régulée en réglant le cadran de température du thermostat régulable monté en surface situé derrière le panneau d'accès à la veste.

DANGER
L'eau plus chaude augmente le risque d'échardements liés à l'eau chaude.
2.1 Aperçu des modèles
Fig. 2
- Soupape de sécurité température et pression, 3/4 NPT male.
- Entrée d'eau froide (BLEU) 1/2 NPT male.
- Bouton de réglage de la température.
- Soupape de sécurité température et pression, conduite d'évacuation vers le drain.
- Raccordement femelle NPT 3/4 pour la soupape de sécurité. 6. Sortie d'eau chaude (ROUGE) 1/2 NPT male.

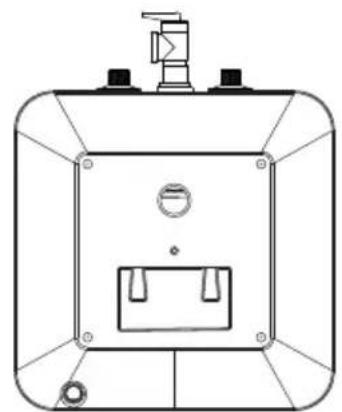

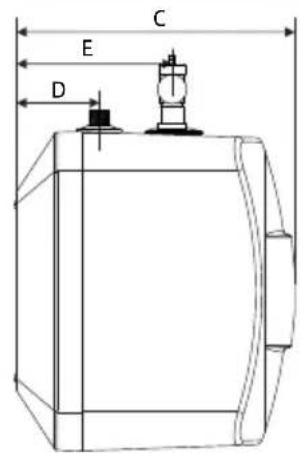

2.2 Dimensions
Fig. 3


Fig. 4
| Capacité | Dimensions-Unité: pouces (mm) | |||
| A | BCDE | |||
| 1.3 gal | 11.26 (286) | 11.26 (286) | 9.84 (250) | 2.91 (74) 5.55 (141) |
| 2.5 gal | 12.99 (330) | 12.99 (330) | 11.81 (300) | 3.62 (92) 6.77 (172) |
2.3 Données techniques
| Données techniques | Apolo Classic | |
| Modèle (Unités) | ES013 ES025 | |
| Capacité (Gallons) | 1.3 | 2.5 |
| Tension (VAC) | 120 | 120 |
| Puisance à 120 VAC (Watts) | 1440 | 1440 |
| Pression d'eau maximale (psi) | 150 | 150 |
| Poids non emballé (Ibs) | 12.5 20 | |
| Ampérage (Amps) | 12 | 12 |
| Phases | 1 | 1 |
| Plage de température (°F) | 55-14555-145 | |

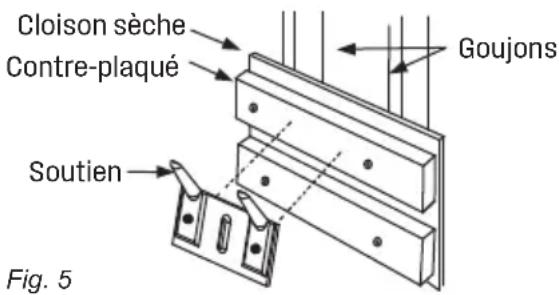

Avis: dommages matériels!
Utilisez des vis adaptées au matériel du mur et au poids du chauffe-eau.
- Utilisez un marqueur pour marquer la position de perçage sur le mur et confirmez la position marquée.
Installez le trou dans le mur
Conseils : lors du marquage de la position, assurez-vous que le chauffe-eau n'est pas à moins de 300 mm du mur afin de laisser de l'espace pour l'ouverture du couvercle électrique pour un entretien ultérieur. La position d'installation doit être aussi proche que possible du point de prise d'eau. 2. Utilisez une perceuse à percussion de 10 mm pour percer deux trous dans le mur. La profondeur des trous ne doit pas être inférieure à la longueur de la tige droite de la vis d'expansion.

Fig. 6

Attention
Le chauffe-eau doit être solidement accroché pour empêcher les blessures corporelles et les dommages matériels de tomber.
Montage au sol
Le chauffe-eau peut etre posé sur le sol.

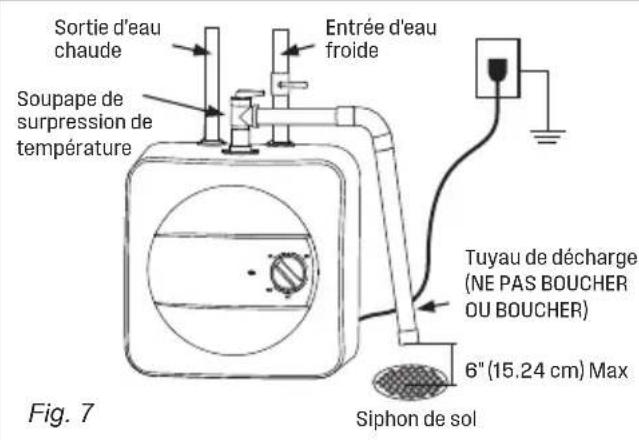

3.2 Raccordements des tuyaux
Raccordez le tuyau d'arrivée d'eau froide au robinet d'arrivée (marqué d'un anneau bleu). Assurez-vous qu’une vanne d’isolement est installée sur l’alimentation en eau froide du chauffe-eau. Raccordez le tuyau de sortie d’eau chaude au robinet de sortie (marqué d’un anneau rouge).

Attention
Pour réduire le risque de pressions et de températures excessives dans ce chauffe-eau:
- Installez l'équipement de protection de température et de pression requis par les codes locaux, mais pas moins qu'une soupape de sûreté combinée de température et de pression certifiée par un laboratoire d'essai reconnu à l'échelle nationale qui effectue des contrôles périodiques de la production des équipements ou des matériaux répertoriés, comme étant conforme aux exigences des Soupapes de sûreté et des dispositifs d'arrêt automatique du gaz pour l'alimentation en eau chaude.
L'arrêt de l'alimentation en gaz pour systèmes à eau chaude, ANSI Z21.22.
La soupape de sûreté de température et pression fournie est marquée d'une pression de réglage maximale (150 psi) qui ne dépasse pas la pression de service maximale marquée du chauffe-eau.
- Installer la soupape de surpression de température et de pression dans l'ouverture prévue et marquée à cet effet dans le chauffe-eau. Orientez-la ou fournissez un tuyau de façon à ce que toute décharge de la valve sorte à moins de 6 pouces au-dessus, ou à n'importe quelle distance en dessous, du plancher structural, et ne puisse pas entrer en contact avec une partie électrique sous tension. L'ouverture de décharge ne doit en aucun cas être bloquée ou réduite en taille.


Attention
Pour réduire le risque de pressions et de températures excessives dans ce chauffe-eau, installez l'équipement de protection contre la température et la pression requis par les codes locaux et au moins une soupape de sûreté combinée de température et de pression certifiée par un laboratoire d'essais reconnu à l'échelle nationale qui maintient une inspection périodique de la production des produits répertoriés. Équipement ou matériaux, comme répondant aux exigences relatives aux soupapes de sûreté et aux dispositifs d'arrêt automatique de gaz pour les systèmes d'alimentation en eau chaude, ANSI Z21.22. Cette vanne doit être marquée avec une pression de réglage maximal ne devant pas dépasser la pression de service maximale indiquée du chauffe-eau. Installez la vanne dans une ouverture prévue et marquée à cet effet dans le chauffe-eau, et orientez-la ou fournissez un tube de manière à ce que toute décharge de la vanne ne soit qu'à moins de 6 pouces au-dessus, ou à toute distance en dessous, du plancher structurel, et ne soit pas. Contacter toute pièce électrique sous tension. L'ouverture d'évacuation ne doit en aucun cas être bloquée ou réduite en taille.

Enroulez le ruban teflon autour de l'ouverture filtre de la soupape de surpression au moins 15 fois (environ 120 cm de longueur) afin d'éviter les fuites d'eau.


Enroulez au moins 8 tours (environ 25,2 pouces (65~cm)) de ruban teflon autour de l'ouverture filtre du connecteur de tuyau.

Les codes nationaux de plomberie peuvent exiger un bac de vidange pour l'installation du chauffe-eau. Le fait de ne pas en installer un relève de la seule responsabilité du propriétaire et/ou de l'installateur. Référence UPC (Code de plomberie uniforme), ou IPC (Code international de plomberie).
La décharge périodique de la soupape de sûreté température et pression ou la défaillance du joint d’étanchéité de l’élement peut être due à la dilatation thermique dans un système d’alimentation en eau fermé. Le compteur d’eau du service public peut contenir un clapet de retenue, un dispositif anti-refoulement ou un réducteur de pression d’eau qui crée un système d’eau fermé.
Pendant le cycle de chauffage du chauffe-eau, l'eau se dilate, provoquant une augmentation de la pression à l'intérieur du chauffe-eau.
Dans ces conditions, la soupape de sûreté température et pression peut évacuer de l'eau chaude, ce qui entraîne une perte d'énergie et une accumulation de calcaire sur le siège de la soupape de sûreté.
Pour éviter que cela ne se produise, il existe deux recommandations :
- Installez un réservoir d'expansion à diaphragme adapté à l'eau potable sur la ligne d'alimentation en eau froide. Un réservoir d'expansion d'au moins 0,5 gallon devrait être utilisé.
Contactez le fournisseur d'eau local ou l'inspecteur en plomberie pour obtenir des informations sur la façon de contrôler cette situation. Ne pas boucher la soupape de sûreté de température et pression.

Avertissement
Travailler sur un circuit sous tension peut entraîner des blessures graves, voir la mort, par choc électrique.

Ne mettez pas l'appareil sous tension à moins d'être sûr que tout l'air est évacué du réservoir et que le réservoir est complètement rempli d'eau. Si l'alimentation est appliquée avant que le réservoir ne soit complètement rempli d'eau, l'élément grillera (feu sec).
Fig. 8

Attention
NE PAS alimenter le chauffe-eau avant qu'il ne soit rempli d'eau.
Pour remplir le chauffe-eau:
Ouvrir le robinet d'alimentation du chauffe-eau pour le remplir d'eau. Ouvrez le(s) robinet(s) d'eau chaude alimenté(s) par le chauffe-eau pour purger l'air du système.
Une fois l'air purgé, fermez le robinet d'eau chaude.
Vérifiez visuellement qu'il n'y a pas de fuites.
Mise en marche du chauffe-eau
Pour les modèles qui ne sont pas équipés d'un interrupteur :
Alimentez le chauffe-eau en branchant le cordon d'alimentation.
Si le voyant ne s'allume pas, tournez le bouton de commande dans le sens des aiguilles d'une montre.
Le voyant s'allume jusqu'à ce que la température de l'eau atteigne le réglage du thermostat. Le voyant s'allumera à nouveau chaque fois que la température de l'eau à l'intérieur du réservoir descendra en dessous du réglage du thermostat.

DANGER
Si la pression de l'eau de l'utilisateur est élevée, la vanne TP peut être dépressurisée à haute pression pendant le chauffage et la température de l'eau après la dépressurisation peut dépasser 145°F, ce qui peut immédiatement causer de graves brûlures ou la mort par brûlure. Votre attention, s'il vous plaît!
Pour remplir le chauffe-eau:
La température de l'eau chaude est régée en tournant le bouton (Fig. 7) situé sur le couvercle avant. La plage de température est comprise entre 55 et 145°F.
Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer la température.
Bouton
Fig. 9
Couvercle

Attention
N'essayez pas de réparer ce chauffe-eau vous-même. Appelez un technicien pour obtenir de l'aide. Coupez toujours l'alimentation électrique du chauffe-eau avant de procéder à son entretien ou à sa vidange.

Pour la plupart de ces opérations, l'eau devra être vidée du chauffe-eau. Pour toutes ces opérations, le cordon d'alimentation doit être débranché et le couvercle avant retiré.
5.1 Retrait du couvercle
Retirez le bouton (Fig. 9) recouvrant la vis Phillips, puis dévissez la vis Phillips. Le couvercle (Fig. 9) peut être maintenu et retiré en le tournant légèrement. Lors du remontage, inversez les étapes et assurez-vous que le couvercle est inséré dans la fente.
5.2 Vidange du chauffe-eau
Si le chauffe-eau est installé avec des tuyaux flexibles ;
Coupez l'alimentation électrique. - Retournez le chauffe-eau au-dessus d'un évier pour vider l'eau qu'il contient.

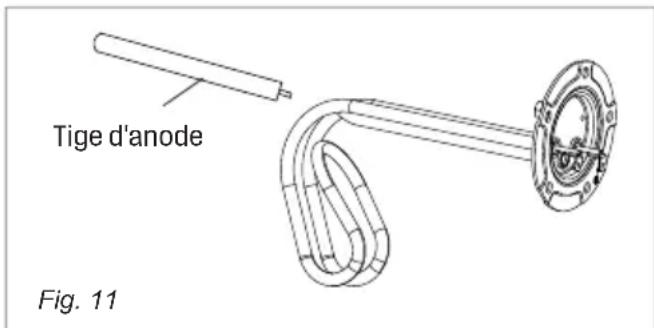

5.3 Inspection de la tige d'anode
Si le chauffe-eau est installé avec des tuyaux flexibles: Le but de la tige d'anode (Fig. 11) est de protégerr le réservoir contre la corrosion. Il est essentiel que la tige d'anode soit inspectée une fois par an pour déterminer si elle doit être remplaçée. Pour accéder à la tige d'anode, l'élément chauffant doit être retiré (voir Section 5.4 Retrait de l'élément chauffant). Lors de l'inspection, la surface de la tige d'anode doit être lisse. Si la surface de la tige semble piquée, bosselée, rouillée, ou si la tige est complètement absente, elle doit être remplaçée.
Pour accéder à la tige d'anode:
Retirez l'objet chauffant (voir la Section 5.4 Retirer l'objet chauffant).
Tailles originales des tiges d'anode
Longueur 4.72" Diamètre 0.787".
Certaines installations peuvent nécessiter un remplacement plus fréquent de la tige
d'anode applications de recirculation ; - mauvaise qualité de l'eau ; corrosion galvanique/électrolytique applications à haut début
En cas de mauvaise qualité de l'eau, nous vous recommandons de consulter un professionnel local du traitement de l'eau pour connaître les options de traitement de l'eau. Assurez-vous toujours que le chauffe-eau est mis à la terre. Les dommages résultant d'une mauvaise qualité de l'eau ou du non-remplacement de la tige d'anode ne sont pas couverts par la garantie du fabricant. Pour toute question supplémentaire, veuillez appeler le service technique.

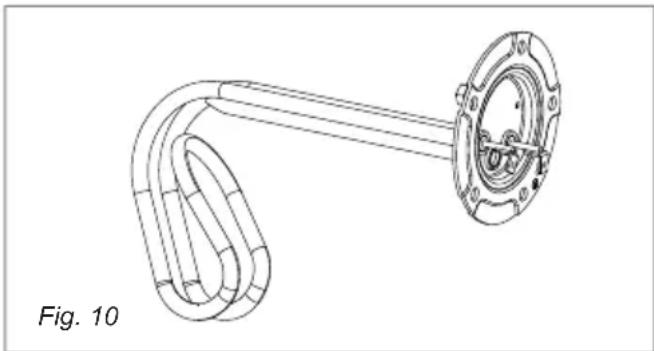

5.4 Démontage de l'élément chauffant
Retirez le cordon d'alimentation de la partie en plastique. - À l'aide d'un tournevis cruciforme, dévissez la vis cruciforme 3 en 1 sur les bornes de l'élément chauffant du fil rouge J et du fil bleu.
Retirer le clou de fil et appuyer sur le capillaire du thermostat et le capillaire de la coupure thermique H, et le sortir de l'ouverture du tube borgne. - Desserrer les 5 écrous et la rondelle élastique de la plaque de pression de l'élément chauffant avec le manchon, et sortir la plaque de pression de l'élément chauffant. Retirer l'élément chauffant.

5.5 Détartrage de l'objet chauffant
Les dépôts de calcaire peuvent affecter la capacité de chauffage de l'élément.
Un dépôt important peut même endommager l'élément. L'élément peut être détartré chimiquement ou manuellement :
- Faites tremper l'objet dans du vinaigre blanc ou une autre solution de détartrage. Une fois détartré, rincez-le bien à l'eau fraîche, à laquelle vous ajouterez du bicarbonate de soude. -OU- Une fois que l'objet a séché, utilisez une brosse douce (non métallique pour ne pas endommager la gaine en acier inoxydable) sur l'objet. Brossez le minéral séché.
- Réinstalle l'objet avec le joint et effectue les connexions des fils.


Assurez-vous que le réservoir est rempli d'eau avant de rétablir le courant.
6.1 Remplacement de la tige d'anode
Couper l'alimentation électrique et vidanger le chauffe-eau (voir Vidange du chauffe-eau). Retirez l'élément chauffant (voir la 5.2 Vidange du chauffe-eau). Dévissez la tige d'anode du raccord filtre. Retirez et remplacez la tige d'anode (Fig. 11). Réinstallez l'élément chauffant. - Remplissez le réservoir d'eau avant de rétablir le courant.
6.2 Changement de l'objet chauffant
Coupez l'alimentation électrique et vidangez le chauffe-eau (voir la section Vidange du Chauffe-eau). Retirez l'élément chauffant (voir la section Retirer l'Élément Chauffant). - Installez le nouvel élément avec le joint, en vous assurant que le joint et l'élément sont correctement positionnés. Serrez les écrous de retenue et effectuez les connexions des fils. Veillez à ce que la sonde de température du thermostat soit insérée dans le puits situé sur l'ensemble de l'élément et fixée à l'aide du passe-fil en caoutchouc noir. - Remplissez le réservoir d'eau avant de rétablir le courant.
6.3 Changement du thermostat
Coupez l'alimentation électrique. - Débranchez les deux connecteurs de fils du thermostat. - Desserrez les deux vis en laiton sur la droite du thermostat et retirez les fils. Retirez le capteur de température du thermostat du puits situé dans l'assemblage de l'élément. Dévissez et retirez les deux vis Phillips qui maintiennent le thermostat sur le réservoir. - Installez le nouveau thermostat et refixez le câblage et les vis. Assurez-vous que le capteur de température du thermostat est inséré dans le puits situé sur l'assemblage de l'élément et fixé avec le joint en caoutchouc noir.
7.1 Évaluation et dépannage des problèmes
| Problème Solution | |
| L'eau ne devient pas chaude. | Assurez-vous que l'alimentation électrique est sous tension et fonctionne. |
| Si levoyant ne s'allume pas, vérifie que le bouton de réinitialisation de l'interrupteur de haute température est appuyé; suivez les étapes de la section 7.1. | |
| Si le témoin lumineux fonctionne correctement mais que la température ne devient pas chaude au robinet, vérifie s'il y a un croisement de plomberie; coupez l'alimentation en eau froide du chauffe-eau et ouvre le robinet d'eau chaude. L'ne devrait pas y avoir d'écoulement d'eau. Si l'eau continue de couler, cela signifie qu'il y a un croisement qui affecte la température et qui doit être corrigé. | |
| Appelez un technicien de service qualifié pour tester la résistance de l'élement chauffant (8-10 ohms). L'élement chauffant doit être replacé si les lectures sont en dehors de ces valeurs. | |
| La lumière ne s'allume pas. | Si levoyant ne s'allume pas, mais que l'eau devient chaude, vérifie si l'ampoule est défectueuse. |
| Vérifiez le bouton de réinitialisation de l'interrupteur de haute température; suivez les étapes de la section 7.1; | |
| Eau brune. | Une eau brune ou rouillée indique une tige d'anode "usée" et une possible déterioration du corps du réservoir. Inspectez le réservoir pour détecter les fuites. Vérifiez la tige d'anode (voir la section sur le remplacement de la tige d'anode). |
| Fuite. | Vérifiez les raccords d'eau et le raccord T & P sur le dessus du réservoir. |
| Retirez le couvercle avant et inspectez le joint de l'élement chauffant. | |
| Si le réservoir fuit,appelez service technique pour une demande de garantie si la période de garantie n'est pas terminée. | |
| Vérifiez la tige d'anode (voir la section sur le remplacement de la tige d'anode). | |

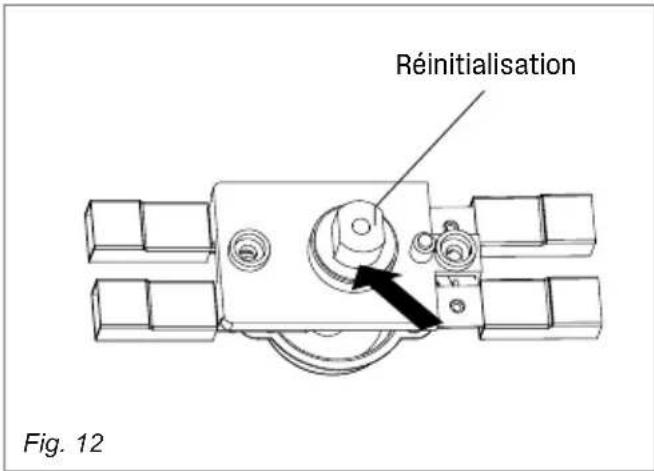

7.2 Réinitialisation de l'interrupteur de haute température
De temps en temps, le dispositif d'arrêt de la limite de température élevée peut déclencher la réinitialisation. Cela se produit lorsque la température de l'eau dépasse 190°F. Le dispositif d'arrêt peut également se déclencher à la suite d'une panne de courant ou d'un orage électrique.
Pour atteindre le thermostat:
- Débranchez le cordon d'alimentation et retirez le couvercle d'installation. Appuyez fermement sur le bouton de réinitialisation (Fig. 12) avec la pointe d'un stylo à bille ou un objet similaire.

Un clic indique que la réinitialisation a été déclenchée.
Rebranchez l'alimentation
IMPORTANT:
Vérifiez le fonctionnement du thermostat : Tournez le cadran de température de haut en bas. Si le voyant rouge ne s'éteint pas sur le réglage bas : Couper l'alimentation électrique et appeler un technicien pour remplacer le thermostat. Si le voyant rouge s'éteint, le thermostat fonctionne bien : Placez le cadran au réglage désiré.

Un réglage plus bas est plus économique et réduit le risque de brûture.
Remettez la plaque de recouvrement.

Appelez un technicien si l'interrupteur de haute température doit être réinitialisé fréquemment.
8 Schéma des composants intérieurs
Fig. 13
| Partie Description | |
| 1 | Bouton |
| 2 | Couverture plastique |
| 3 | Thermostat |
| 4 | Contrôleur de température |
| 5 | Élément chauffant |
| 6 | Tige d'anode |
| 7 | Vanne T&P ¾ (jointe dans l'emballage du produit) |
| 8 | Corps extérieur |
| 9 | Couvercle inférieur |
| 10 | Câble d'alimentation |

Tel: +1 833 566 1779
Email: support@westinghouse.com
