N8000MI - Interphone TOA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-interface pour système d'interphone IP
Fonctions principales	Pont de contact, contrôle d'entrée/sortie, connexion réseau (LAN/WAN/fibre), diffusion d'informations et musique de fond, appels périodiques, interface avec centrale EXES ou PBX
Alimentation	Secteur, tension nominale selon chargeur, cordon d'alimentation avec collier anti-arrachement
Montage	En bâti 19 pouces (patte fournie), sur bureau (pieds plastique), mural (patte et vis fournies)
Sécurité	Protection contre surintensités, mise à la terre fiable, ne pas ouvrir le boîtier, débrancher en cas d'anomalie
Entretien et nettoyage	Débrancher avant nettoyage, ne pas utiliser de liquides, confier toute maintenance à un représentant TOA
Pièces détachées et réparabilité	Pièces internes non accessibles à l'utilisateur, contacter le revendeur TOA pour toute réparation
Température ambiante de fonctionnement	Respecter la température ambiante maximale (Tma) spécifiée par le fabricant
Compatibilité	Systèmes EXES-2000/6000, centraux PBX, caméras de surveillance, serrures électroniques via entrée/sortie contact
Contrôle centralisé	Logiciel dédié et supervision via navigateur Internet sur PC

FOIRE AUX QUESTIONS - N8000MI TOA

Quelle est la fonction principale du N8000MI ?

Le N8000MI est une multi-interface permettant de connecter un système d'interphone IP à un réseau local ou étendu, avec des fonctionnalités de pont de contact, diffusion d'annonces et de musique, et contrôle d'entrée/sortie.

Puis-je installer l'appareil sur un bureau ?

Oui, vous pouvez l'installer sur un bureau en fixant les pieds en plastique fournis sous l'appareil à l'aide des vis fournies.

Comment monter l'unité en bâti ?

Fixez la patte de montage en bâti fournie à l'aide des vis 5 x 12 avec rondelle, puis montez l'unité dans le bâti en respectant les consignes de débit d'air et de charge mécanique.

Quels sont les risques électriques à éviter ?

Ne jamais brancher ou débrancher le cordon d'alimentation avec les mains mouillées, ne pas utiliser un cordon endommagé, et débrancher immédiatement en cas d'odeur ou de fumée.

Puis-je connecter le N8000MI à un réseau fibre optique ?

Oui, l'unité peut être connectée à un réseau fibre optique sans restriction de distance, en utilisant un convertisseur approprié.

Comment contrôler l'appareil à distance ?

Un logiciel dédié permet un contrôle centralisé depuis un PC, et la maintenance (journal, supervision) peut se faire via un navigateur Internet.

Quel type d'alimentation est requis ?

Utilisez uniquement la tension spécifiée sur le chargeur fourni. Le cordon d'alimentation doit être protégé par un collier anti-arrachement.

L'appareil est-il compatible avec un système EXES ?

Oui, il peut être connecté au central du système EXES-2000 ou EXES-6000 via une ligne de jonction.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil et contactez un représentant TOA ; n'essayez pas de réparer vous-même.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil ne doit pas être exposé à la pluie ou à l'eau. Installez-le dans un endroit sec et à l'abri.

MODE D'EMPLOI N8000MI TOA

• Avant l'installation ou l'utilisation, lire attentivement l'ensemble des instructions de cette section pour un fonctionnement correct et sûr.
• Veiller à respecter les précautions recommandées dans cette section, laquelle contient des mises en garde et/ou précautions importantes en matière de sécurité.
• Après lecture, conserver ce manuel à portée de main pour consultation ultérieure.

Symboles de sécurité et conventions

Les symboles et messages de sécurité décrits ci-dessous sont utilisés dans cette notice pour prévenir tout dommage corporel ou matériel pouvant résulter d'une mauvaise utilisation. Lire attentivement cette notice pour comprendre parfaitement les symboles et messages de sécurité afin de prévenir tout risque éventuel.

AVERTISSEMENT

Indique une situation risquant d'entraîner des blessures graves, voire la mort, en cas de mauvaise manipulation.

Lors de l'installation de l'appareil

• Ne pas exposer l'appareil à la pluie et le protéger de tout contact avec de l'eau ou d'autres liquides afin d'éviter un incendie ou une électrocution.
• Utilisez l'appareil uniquement avec la tension spécifiée sur le chargeur. L'utilisation d'une tension supérieure à celle spécifiée peut être à l'origine d'un incendie ou d'une électrocution.
• Ne pas couper, entortiller, modifier ou endommager le cordon d'alimentation. En outre, éviter d'utiliser le cordon d'alimentation à proximité d'un radiateur et ne jamais placer d'objets lourds (y compris l'appareil lui-même) sur le cordon d'alimentation, car ceci présente un risque d'incendie ou d'électrocution.

• Évitez d'installer ou de monter l'unité dans un endroit instable, tel qu'une table bancale ou une surface inclinée pour prévenir toute chute susceptible de provoquer une blessure corporelle et/ou une dégradation matérielle.

• Installer l'unité dans un endroit structurellement capable de soutenir le poids de l'appareil et de la patte de montage.
  L'appareil pourrait tomber et provoquer des blessures corporelles et/ou des dommages matériels.

Lors de l'installation de l'appareil

• En cas de survenue des irrégularités suivantes pendant l'utilisation, débrancher immédiatement la fiche du cordon d'alimentation de la prise secteur et contacter le représentant TOA le plus proche. Ne pas essayer pas d'utiliser l'appareil dans ces conditions sous peine de provoquer un incendie ou une électrocution.
• Détection de fumée ou d'une odeur inhabituelle émanant de l'appareil.
• Pénétration d'eau ou d'un objet métallique dans l'appareil
• Dégradation du cordon d'alimentation (âme du câble dénudée, déconnexion etc.).
• Dysfonctionnement (absence de tonalité).
• Pour empêcher un incendie ou une électrocution, ne jamais ouvrir ni ne retirer le boîtier de l'appareil, en raison de la présence de pièces à haute tension. La maintenance de l'appareil doit être confiée au revendeur TOA le plus proche.
• Ne pas toucher la fiche du cordon d'alimentation pendant un orage - Risque d'électrocution.

ATTENTION

Indique une situation risquant d'entraîner des blessures moyennement graves ou mineures, et/ou des dommages matériels.

Lors de l'installation de l'appareil

• Ne jamais brancher, ni débrancher la fiche du cordon d'alimentation avec les mains mouillées. Risque d'électrocution.
• Pour débrancher le cordon d'alimentation, veiller à le tenir par sa fiche ; ne jamais tirer directement le cordon. Utiliser l'appareil avec un cordon d'alimentation endommagé peut présenter un risque d'incendie ou d'électrocution.

• Ne pas obstruer les fentes de ventilation sur le capot de l'unité sous peine de provoquer une accumulation de chaleur à l'intérieur de l'appareil, pouvant aboutir à un incendie.

• Respecter les instructions ci-dessous pour monter l'appareil en bâti. Risque d'incendie ou de blessure corporelle.

• Installer le bâti sur un sol stable. Le fixer à l'aide de boulons d'ancrage ou prendre des mesures pour empêcher qu'il ne chute.
• Utilisez le matériel de montage fourni pour monter l'unité en bâti.
• Pour brancher le cordon d'alimentation à une prise CA, vérifier l'intensité maximale de l'appareil.

Pendant l'utilisation de l'appareil

• Ne pas placer d'objets lourds sur l'appareil sous peine de le faire tomber ou de le rompre, ce qui présente un risque de blessures corporelles et/ou de dommages matériels. Par ailleurs, l'objet lui-même peut tomber et provoquer des blessures et/ou dégâts.
• Ne pas placer d'objets lourds sur l'appareil sous peine de le faire tomber, ce qui présente un risque de blessures corporelles et/ou de dommages matériels.

2. GENERAL DESCRIPTION

L'unité N-8000MI est une multi-interface conçue pour une utilisation avec le système intercom par paquets de TOA (système intercom compatible avec un réseau IP) utilisant la technologie de paquets audio*.

Le branchement d'une multi-interface à un réseau local constitue le système idéal pour l'installation d'applications de transmission d'informations en interne ou au sein d'une zone détendue (notifications, appels périodiques, diffusion de musique de fond) entre la multi-interface et le central intercom IP ou une autre unité multi-interface. La fonction de pont de contact peut être mise en place via une entrée de contact et un contrôle de la sortie.

* Technologie de transmission audio sur un réseau.

Avertissement

Cet équipement est un produit de classe A. En environnement domestique, ce produit peut provoquer des interférences radio.

3. FEATURES

• Les unités N-8000MI peuvent être distribuées sur un réseau de communication de données.
• Peut être connecté à un réseau local (LAN) ou étendu (WAN) existant. L'unité peut aussi facilement être connectée à un réseau fibre optique, ce qui évite toute restriction sur la distance des stations.
• Logiciel dédié permettant un contrôle centralisé à partir d'un PC.
• La maintenance du système (vérification du journal d'opérations et supervision des lignes) peut aussi intervenir via un ordinateur personnel et un navigateur Internet.
• Peut être connecté au central du système intercom EXES-2000 ou EXES-6000 à l'aide d'une ligne de jonction, ou au central PBX via la ligne principale à composition hors bande.
• Il est possible d'assurer une interface entre l'unité et un système de verrouillage électronique ou un système de caméra de surveillance via la fonction de contrôle de l'entrée/sortie de contact.

4. SPECIFICATIONS

Number of Units

A) Elevated Operating Ambient - If installed in a closed or multi-unit rack assembly, the operating ambient temperature of the rack environment may be greater than room ambient. Therefore, consideration should be given to installing the equipment in an environment compatible with the maximum ambient temperature (Tma) specified by the manufacturer.
B) Reduced Air Flow - Installation of the equipment in a rack should be such that the amount of air flow required for safe operation of the equipment is not compromised.
C) Mechanical Loading - Mounting of the equipment in the rack should be such that a hazardous condition is not achieved due to uneven mechanical loading.
D) Circuit Overloading - Consideration should be given to the connection of the equipment to the supply circuit and the effect that overloading of the circuits might have on overcurrent protection and supply wiring. Appropriate consideration of equipment nameplate ratings should be used when addressing this concern.
E) Reliable Earthing - Reliable earthing of rack-mounted equipment should be maintained. Particular attention should be given to supply connections other than direct connections to the branch circuit (e.g. use of power strips).”
A) Température ambiante élevée - si l'appareil est installé dans un bâti fermé ou en même temps que d'autres appareils, la température à l'intérieur risque de devenir supérieure à la température ambiante. Par conséquent, veiller à installer l'équipement dans un environnement compatible à la température ambiante maximum spécifiée par le fabricant.
B) Débit d'air réduit - L'installation de l'équipement en bâti ne doit pas compromettre le débit d'air nécessaire à une utilisation sûre de l'équipement.
C) Charge mécanique - Le montage de l'équipement en bâti ne doit pas entraîner de danger dû à une surcharge mécanique inégale.
D) Surcharge du circuit - rester vigilant lors de la connexion de l'équipement au circuit d'alimentation et aux conséquences d'une surcharge des circuits sur la protection contre les surintensités et les câbles d'alimentation. Tenir compte des indications de la plaque nominale de l'appareil.
E) Veiller à toujours garantir l'intégrité de la prise de mise à la terre. Faire particulièrement attention aux connexions d'alimentation en dehors des branchements directs au circuit de dérivation (par exemple à l'aide de multiprises).

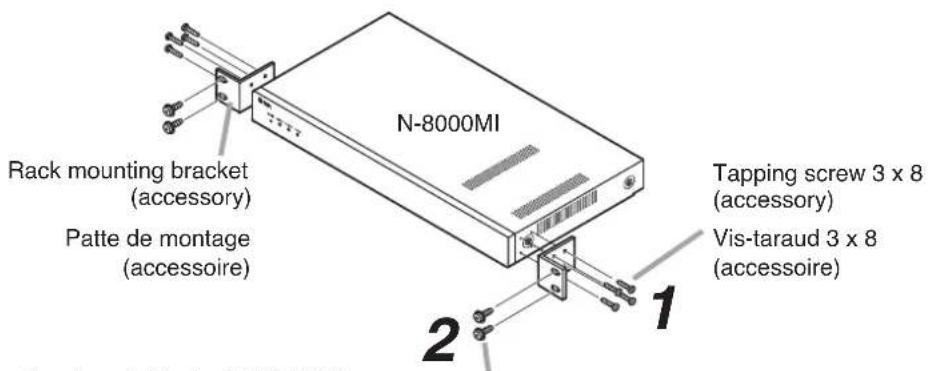

7.1.3. N-8000MI mounting Montage du N-8000MI

Vis de montage en bâti 5 x 12 avec rondelle simple (accessoire)

Étape 1. Installez la patte de montage en bâti sur l'unité N-8000MI.

Étape 2. Montez l'unité N-8000MI en bâti.

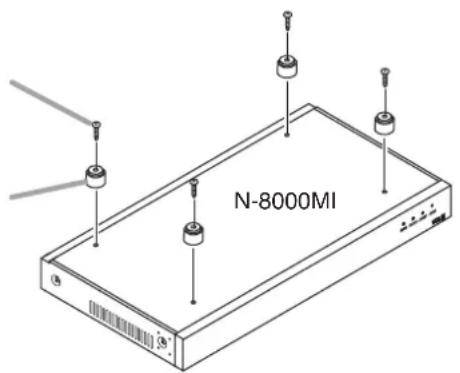

7.2. Desk-Top Installation

Installation sur un bureau

Pour installer l'unité N-8000MI sur un bureau, installez les pieds en plastique fournis sur le fond de l'appareil à l'aide des vis fournies.

Plastic foot (accessory) Pied en plastique (accessoire)

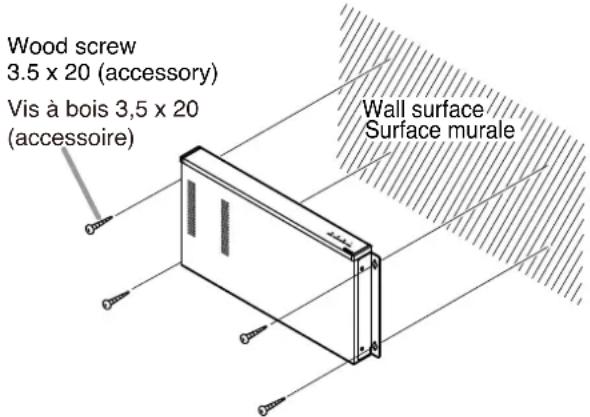

7.3. Wall Mounting

Tapping screw 3 x 8 (removed screws from the case) Vis-taraud 3 x 8 (vis démontées du boîtier)

Montage mural

Étape 1. Installez la patte de montage mural fournie sur l'unité N-8000MI à l'aide des 4 vis démontées du boîtier.

Étape 2. Montez l'unité N-8000MI au mur.

Remarques

• Utilisez des vis adaptées à la structure du mur.
• L'unité N-8000MI est livrée avec des vis à bois 3,5 x 20.
• La prise doit être installée à proximité de l'équipement et la fiche doit être facilement accessible.

Protection contre les ruptures d'alimentation (prise d'alimentation)

Déverrouillez le collier à cordon et glissez-y le cordon d'alimentation.

Remarque

Le câble entre la prise d'alimentation et le collier doit être aussi court que possible.

Power supply cord Cordon d'alimentation

Vis à bois 3,5 x 20 (accessoire)

Wall surface/// Surface murale

8. WIRING
