SNE30F4536 - Armoire électrique Middle Atlantic - Notice d'utilisation et mode d'emploi gratuit

Marque	Middle Atlantic
Modèle	SNE30F4536
Type de produit	Armoire électrique
Usage principal	Installation d'équipements électroniques en rack
Répartition du poids recommandée	1/2 du poids dans le tiers inférieur, 1/4 dans chaque tiers médian et supérieur
Fixation des équipements	Montage direct sur crémaillères et barres
Gestion des câbles	Points de fixation pour routage des câbles
Ventilation	Prise en charge de ventilateurs en option
Roulettes	Incluses pour déplacement sur surfaces lisses (capacité limitée)
Niveleurs	Oui, pour stabilisation après installation
Matériau	Acier
Sécurité - Installation	Doit être effectuée par du personnel qualifié
Sécurité - Sol	Le sol doit supporter le poids total de l'armoire chargée
Sécurité - Déplacement	Pousser de face ou d'arrière uniquement, éviter de pousser de côté
Sécurité - Basculement	Risque de basculement si déplacé sur surfaces irrégulières
Conformité électrique	Certaines parties (crémaillères, barres) ne sont pas efficacement liées à la terre de protection (article 250 NEC)
Accessoires inclus	Roulettes, niveleurs (selon modèle)
Garantie	Consulter la notice pour les détails
Notice disponible	Téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - SNE30F4536 Middle Atlantic

Comment installer des équipements dans cette armoire ?

L'installation doit être réalisée par du personnel qualifié. Placez les composants les plus lourds en bas et respectez la répartition de poids : 1/2 du poids dans le tiers inférieur, 1/4 dans le tiers médian et 1/4 dans le tiers supérieur. Fixez chaque équipement à l'aide de vis dans les crémaillères.

Quelle est la capacité de charge maximale ?

La notice ne précise pas de capacité maximale, mais la répartition de poids recommandée est primordiale. Assurez-vous que le sol peut supporter le poids total de l'armoire chargée.

Comment déplacer l'armoire en toute sécurité ?

Ne déplacez jamais l'armoire seul. Utilisez un nombre suffisant de personnes et de matériel. Poussez uniquement par l'avant ou l'arrière, jamais sur le côté. Déplacez-la sur des surfaces lisses et sur de courtes distances.

Les roulettes sont-elles adaptées à un usage permanent ?

Non, les roulettes ne sont pas conçues pour supporter des charges excessives sur de longues périodes. Après avoir positionné l'armoire, abaissez les niveleurs pour la stabiliser et réduire la charge sur les roulettes.

Comment raccorder la mise à la terre ?

Certaines pièces comme les crémaillères, les étagères ou les panneaux vierges ne sont pas efficacement liées à la borne de terre de protection. Si nécessaire, le raccordement doit être effectué conformément à l'article 250 du Code national de l'électricité (NEC).

Puis-je installer des ventilateurs supplémentaires ?

Oui, l'armoire permet l'installation de ventilateurs en option. Assurez-vous de fixer le cordon d'alimentation loin des points de pincement et des pièces mobiles.

Où puis-je télécharger la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

Quelles sont les dimensions exactes de l'armoire ?

Les dimensions exactes ne sont pas indiquées dans la notice. Le modèle SNE30F4536 correspond probablement à une hauteur de 30U (unités rack). Veuillez vous référer à la fiche technique du fabricant pour les mesures précises.

Comment assurer la stabilité de l'armoire ?

Après avoir placé l'armoire à son emplacement définitif, abaissez les niveleurs pour qu'ils touchent le sol. Assurez-vous que le sol est plan et capable de supporter la charge totale. Ne poussez pas l'armoire sur des surfaces inclinées.

Quelle est la politique de garantie ?

La notice mentionne une garantie sans en détailler les conditions. Consultez le document de garantie fourni avec l'armoire ou contactez Middle Atlantic pour plus d'informations.

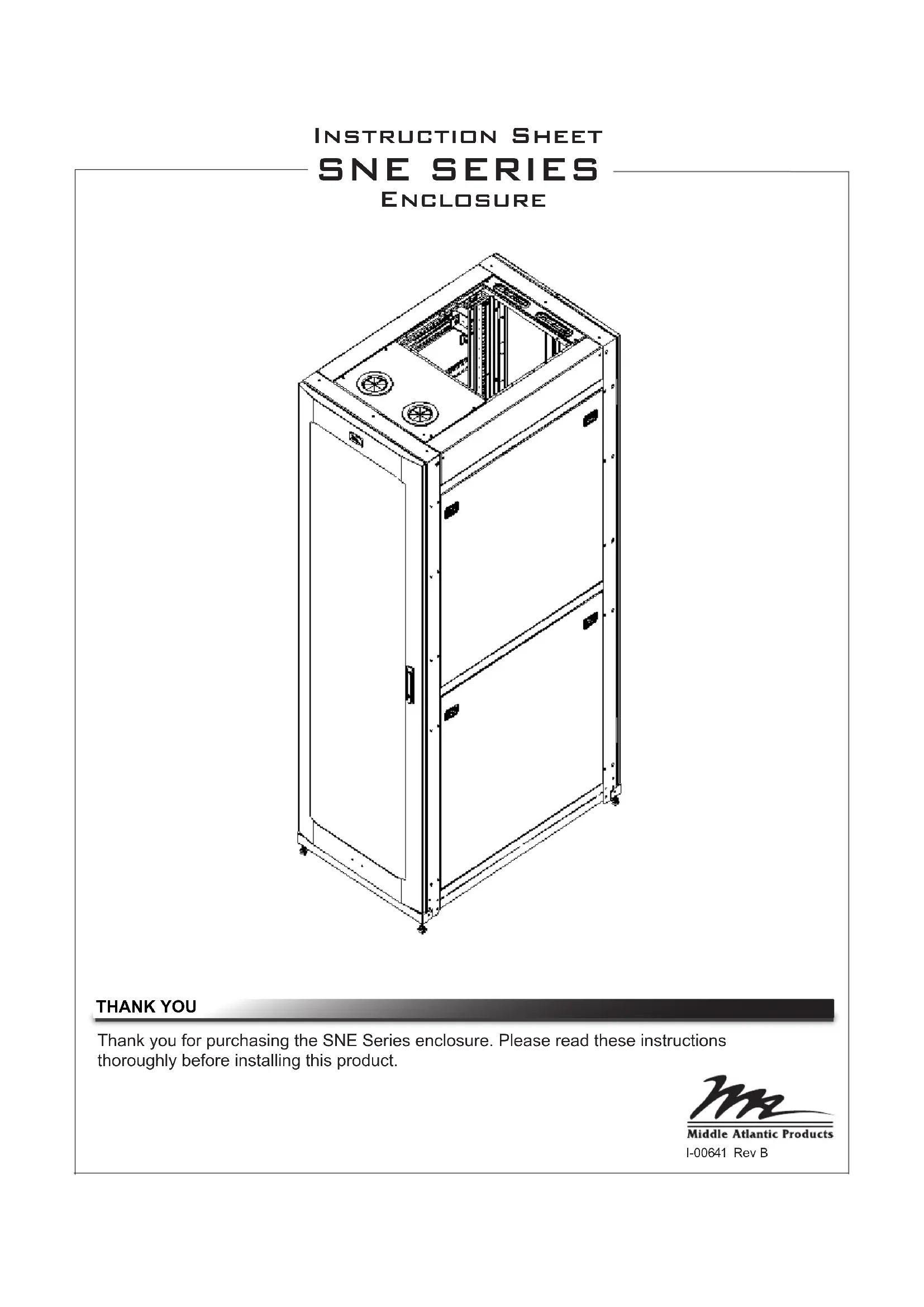

MODE D'EMPLOI SNE30F4536 Middle Atlantic

ATTENTION! Ne pas lire, comprendre et suivre les informations suivantes peut entraîner des blessures graves, des dommages à la l'équipement ou de la nullité de la garantie.

ATTENTION: Pour éviter un état instable, placez composants les plus lourds au fond de l'enceinte. Lorsque plus d'un composant est placé dans la enceinte, commencer par le bas de l'enceinte et placer l'équipement à la point le plus bas disponible, de distribuer uniformément le poids (horizontalement) dans le enceinte.

Le poids des composants devrait être réparti comme suit:

○ 1/2 du poids total de la composante (au minimum) placé dans le tiers inférieur de l'armoire.

○ 1/4 du poids total de la composante (au maximum) placé dans le tiers médian de l'armoire.

o 1/4 du poids total de la composante (au maximum) placé dans le tiers supérieur de l'armoire.

ATTENTION: Toutes installation et de montage étapes doivent être effectuées par du personnel qualifié.

ATTENTION: Veiller à ce que le sol a une capacité de charge structurelle qui supporter le poids de le cabinet entièrement chargé avec l'équipement.

ATTENTION: Certaines parties du système d'enceinte ne peut être efficacement liée à la Terre de protection Terminal (PET). Si ces pièces doivent être collées au PET, il devrait être fait conformément à l'article 250 du Code national de l'électricité.

ATTENTION: Le cordon d'alimentation (s), pour les fans ou autres accessoires, doivent êtrefixé à veiller à ce que ils sont acheminés loin des points de pincement et des pièces mobiles.

ATTENTION: Soyez prudent lors du déplacement des armoires à roulettes installées. Il se agit d'un possibilité de basculement. Toujours déplacer l'armoire sur les surfaces lisses et à une courte distance seulement. L'enceinte ne doit être déplacé en poussant sur le devant ou à l'arrière de l'armoire. FAIRE PAS pousser de côté.

ATTENTION: Roulettes (le cas échéant) ne sont pas destinés à supporter des charges excessives du Cabinet pour prolongée périodes de temps. Se il vous plaît se référer à Caster feuille d'instructions de base pour poids recommandé la capacité. Toujours utiliser niveleurs pour stabiliser l'armoire après avoir localisé.

ATTENTION: Ne essayez pas de décharger ou déplacer les enceintes seul. Assurez-vous d'avoir quantité suffisante de personnel et de matériel pour déplacer ce produit en toute sécurité.

ATTENTION: Les pièces suivantes ne sont pas effectivement liés à la borne de terre de protection: crémaillères, aiguilles, barres de dentelle, Lever Lock™, étagères, des chicanes, des panneaux vierges, et l'équipement de gestion des câbles. Si une partie doit être lié à la borne de terre de protection il doit être fait conformément à l'article 250 du Code national de l'électricité.

ATTENTION: Pour éviter un état instable, placez composants les plus lourds au fond de l'enceinte. Lorsque plus d'un composant est placé dans la enceinte, commencer par le bas de l'enceinte et placer l'équipement à la point le plus bas disponible, de distribuer uniformément le poids (horizontalement) dans le enceinte.

Le poids des composants devrait être réparti comme suit:

• 1/2 du poids total de la composante (au minimum) placé dans le tiers inférieur de l'armoire
• 1/4 du poids total de la composante (au maximum) placé dans le tiers médian de l'armoire
• 1/4 du poids total de la composante (au maximum) placé dans le tiers supérieur de l'armoire

SPECIFICATIONS

ATTENTION: Les pièces suivantes ne sont pas effectivement liés à la borne de terre de protection: crémaillères, aiguilles, barres de dentelle, Lever Lock™, étagères, des chicanes, des panneaux vierges, et l'équipement de gestion des câbles. Si une partie doit être lié à la borne de terre de protection il doit être fait conformément à l'article 250 du Code national de l'électricité.

WARRANTY
