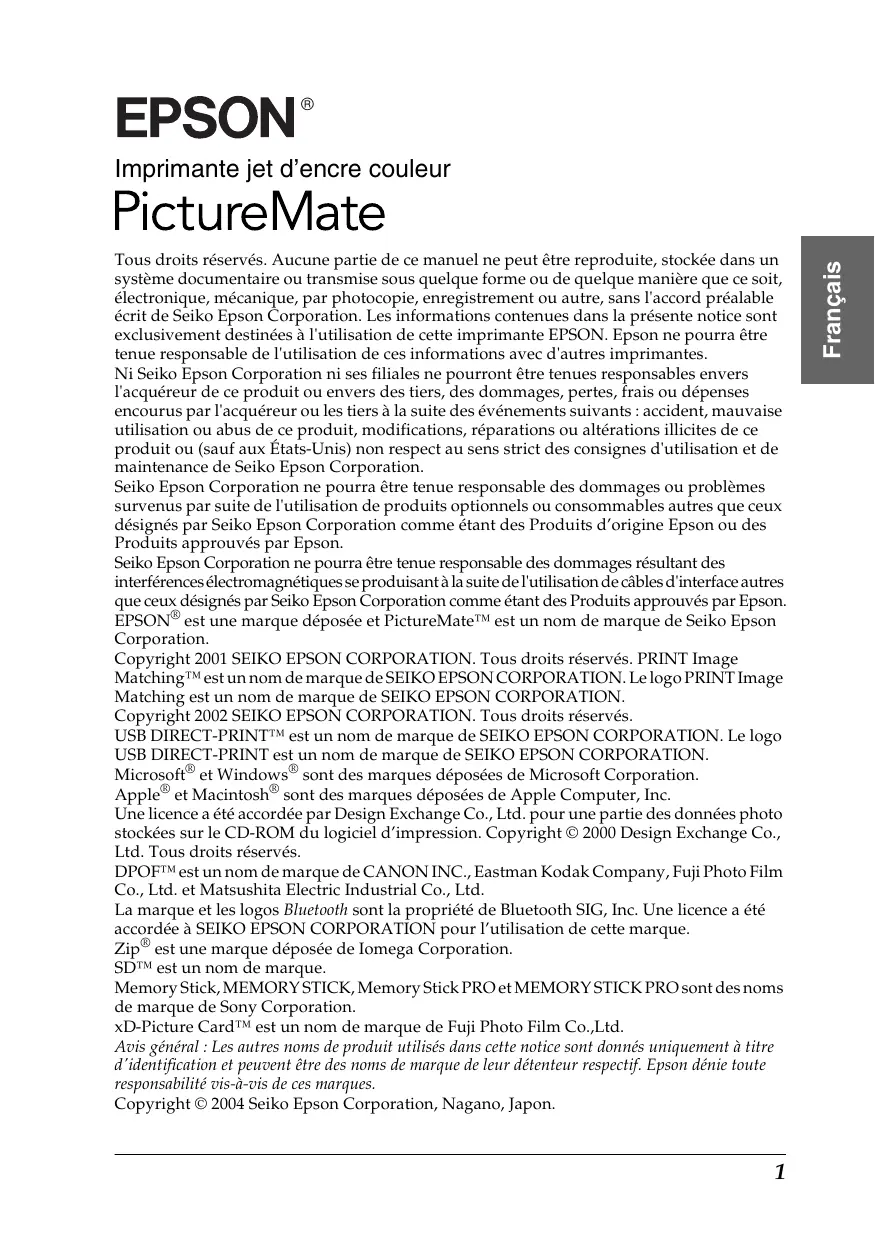

Ni Seiko Epson Corporation ni ses filiales ne pourront être tenues responsables envers l'acquéreur de ce produit ou envers des tiers, des dommages, pertes, frais ou dépenses encourus par l'acquéreur ou les tiers à la suite des événements suivants : accident, mauvaise utilisation ou abus de ce produit, modifications, réparations ou altérations illicites de ce produit ou (sauf aux États-Unis) non respect au sens strict des consignes d'utilisation et de maintenance de Seiko Epson Corporation. Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus par suite de l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par Epson. Seiko Epson Corporation ne pourra être tenue responsable des dommages résultant des interférences électromagnétiques se produisant à la suite de l'utilisation de câbles d'interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson. EPSON® est une marque déposée et PictureMate™ est un nom de marque de Seiko Epson Corporation. Copyright 2001 SEIKO EPSON CORPORATION. Tous droits réservés. PRINT Image Matching™ est un nom de marque de SEIKO EPSON CORPORATION. Le logo PRINT Image Matching est un nom de marque de SEIKO EPSON CORPORATION. Copyright 2002 SEIKO EPSON CORPORATION. Tous droits réservés. USB DIRECT-PRINT™ est un nom de marque de SEIKO EPSON CORPORATION. Le logo USB DIRECT-PRINT est un nom de marque de SEIKO EPSON CORPORATION. Microsoft® et Windows® sont des marques déposées de Microsoft Corporation. Apple® et Macintosh® sont des marques déposées de Apple Computer, Inc. Une licence a été accordée par Design Exchange Co., Ltd. pour une partie des données photo stockées sur le CD-ROM du logiciel d’impression. Copyright © 2000 Design Exchange Co., Ltd. Tous droits réservés. DPOF™ est un nom de marque de CANON INC., Eastman Kodak Company, Fuji Photo Film Co., Ltd. et Matsushita Electric Industrial Co., Ltd. La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. Une licence a été accordée à SEIKO EPSON CORPORATION pour l’utilisation de cette marque. Zip® est une marque déposée de Iomega Corporation. SD™ est un nom de marque. Memory Stick, MEMORY STICK, Memory Stick PRO et MEMORY STICK PRO sont des noms de marque de Sony Corporation. xD-Picture Card™ est un nom de marque de Fuji Photo Film Co.,Ltd. Avis général : Les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d'identification et peuvent être des noms de marque de leur détenteur respectif. Epson dénie toute responsabilité vis-à-vis de ces marques. Copyright © 2004 Seiko Epson Corporation, Nagano, Japon.
Ce guide fournit des informations relatives à l’impression directe, des conseils en matière de dépannage et des informations relatives au service clientèle. Installation du logiciel Photo Print Ce guide, que vous trouverez sur le CD-ROM, fournit des informations relatives à l’installation des logiciels EPSON PhotoQuicker, EPSON PhotoStarter, EPSON CardMonitor, EPSON PRINT Image Framer Tool et PIF DESIGNER. Il contient également des informations relatives à la désinstallation et à la configuration système requise. Guide de référence Le Guide de référence, que vous trouverez sur le CD-ROM, vous fournit des informations détaillées relatives à l'impression avec un ordinateur, à la maintenance et à la résolution des problèmes.
Respectez les consignes suivantes lors de la sélection d’un emplacement pour l’imprimante : ❏ Placez l’imprimante sur une surface stable et plane, sensiblement plus grande que la base de l’imprimante. Si vous installez l’imprimante contre un mur, prévoyez un espace minimal de 10 cm entre l’arrière de l’imprimante et le mur. L’imprimante ne fonctionnera pas correctement si elle est placée dans une position inclinée. ❏ Lors du stockage ou du transport de l’imprimante, veillez à ne pas l’incliner, la placer sur un côté ou la renverser, car de l'encre pourrait fuir de la cartouche. ❏ Laissez suffisamment d’espace devant l’imprimante pour que le papier puisse être complètement éjecté. ❏ Évitez les emplacements soumis à des variations rapides de température et d’humidité. Maintenez également l’imprimante et l’adaptateur secteur à l’écart des rayons directs du soleil, des fortes lumières, de l’eau et des sources de chaleur.
❏ Laissez suffisamment de place autour de l’imprimante pour permettre une ventilation satisfaisante.
❏ Ne placez et ne stockez pas l’imprimante et l’adaptateur secteur à l’extérieur.
Respectez les consignes suivantes lors de l’installation de l’imprimante : ❏ Veillez à ne pas obstruer ou recouvrir les ouvertures de l’imprimante. ❏ Installez les cordons d’alimentation de manière à éviter tout phénomène de frottement, de coupure, d’effilochement, de pincement ou d’emmêlement. Ne placez aucun objet sur les cordons d’alimentation. Placez l’adaptateur secteur et les cordons d’alimentation de manière à ce qu’il ne soit pas possible de marcher ou de rouler dessus. Veillez notamment à ne pas plier les cordons d’alimentation au niveau des extrémités et des points d’entrée et de sortie de l’adaptateur secteur. ❏ Utilisez uniquement l’adaptateur secteur A251B/E fourni avec le produit. L’utilisation d’un autre adaptateur vous expose à des risques d’incendie, d’électrocution ou de blessure.
❏ Évitez l’utilisation de prises de courant reliées au même circuit que les photocopieurs ou les systèmes de climatisation qui sont fréquemment arrêtés et mis en marche. ❏ Évitez d’utiliser des prises de courant commandées par un interrupteur mural ou une temporisation automatique. ❏ Placez l’ensemble du système informatique à l’écart des sources potentielles de parasites électromagnétiques telles que les haut-parleurs ou les bases fixes des téléphones sans fil. ❏ N’utilisez pas un adaptateur secteur ou un cordon d’alimentation endommagé ou usé. ❏ Si vous utilisez un prolongateur électrique avec l’imprimante, veillez à ce que l’ampérage maximum des périphériques reliés au prolongateur ne dépasse pas celui du cordon. De même, veillez à ce que l’ampérage total des périphériques branchés sur la prise de courant ne dépasse pas le courant maximum que celle-ci peut supporter. ❏ Ne démontez, ne modifiez et ne réparez jamais l’adaptateur secteur, le cordon d’alimentation, l’imprimante ou des accessoires en option par vous-même, sauf si cela est explicitement mentionné dans la documentation de l’imprimante.
❏ N’utilisez pas l’appareil avec les mains humides. ❏ Si vous devez utiliser l’imprimante en Allemagne, le réseau électrique de l'immeuble doit être protégé par un disjoncteur de 10 ou 16 ampères pour assurer une protection adéquate contre les courts-circuits et les surintensités. Note for German-speaking users: Bei Anschluss des Druckers an die Stromversorgung muss sichergestellt werden, dass die Gebäudeinstallation mit einer 10 Aoder 16 A-Sicherung abgesichert ist.
Respectez les consignes suivantes lors de l’utilisation de l’imprimante : ❏ N’insérez pas d’objets dans les fentes de l’imprimante. ❏ Veillez à ne pas répandre de liquide sur l’imprimante ou l’adaptateur secteur. ❏ Ne placez pas votre main à l’intérieur de l’imprimante ou sur la cartouche photo au cours de l’impression. ❏ Ne déplacez pas la tête d’impression à la main, faute de quoi l’imprimante pourrait être endommagée.
❏ Ne retirez pas la cartouche photo de l’imprimante. Le retrait de la cartouche peut déshydrater la tête d’impression et empêcher le bon fonctionnement de l’imprimante.
❏ Utilisez uniquement des cartes mémoire compatibles avec l’imprimante. Reportez-vous à la section Chargement des cartes mémoire
❏ L’écran LCD présente quelques petits points brillants ou sombres. Ceci est normal et n’est en aucun cas le signe d’une détérioration de votre matériel. ❏ Utilisez uniquement un chiffon doux et sec pour nettoyer l’écran LCD. N’utilisez pas de liquide ou de produit de nettoyage chimique. ❏ Si l’écran LCD du panneau de contrôle de l’imprimante est endommagé, contactez votre revendeur. Si la solution de cristaux liquides coule sur les mains, lavez-les soigneusement à l’eau et au savon. En cas de contact avec les yeux, rincez abondamment avec de l’eau. Si une gêne ou des problèmes de vision subsistent après un nettoyage approfondi, consultez immédiatement un médecin.
❏ Afin d’éviter tout risque de fuite, une fois la cartouche photo retirée de son emballage, ne la secouez pas. ❏ Ne retirez pas et ne déchirez pas l’étiquette de la cartouche, cela pourrait provoquer des fuites d'encre. ❏ N’utilisez pas les cartouches photo au-delà de la date imprimée sur l’emballage, car la qualité des tirages pourrait en pâtir. Pour obtenir les meilleurs résultats, utilisez la cartouche photo dans les six mois qui suivent son installation. ❏ Ne démontez pas les cartouches photo et n’essayez pas de les remplir d’encre, afin d’éviter toute détérioration de la tête. ❏ Lorsque vous apportez à l’intérieur d’un local une cartouche photo précédemment stockée dans un endroit froid, laissez-la se conditionner à la température de la pièce pendant au moins trois heures avant de l’utiliser. ❏ Stockez les cartouches photo dans un endroit frais et sombre.
❏ Stockez les cartouches photo de manière à ce que la partie inférieure de l’emballage soit orientée vers le bas.
En sa qualité de partenaire ENERGY STAR®, EPSON garantit que ce produit répond aux directives du programme ENERGY STAR® pour l’économie d’énergie. Le programme international ENERGY STAR® lié au matériel de bureau est un programme de partenariat volontaire avec les constructeurs de matériels informatiques et bureautiques visant à promouvoir la commercialisation d’ordinateurs, de moniteurs, d’imprimantes, de télécopieurs, de copieurs, de scanners et de combinés multifonctions à faible consommation d’énergie dans le cadre d’un effort visant à limiter la pollution atmosphérique. Leurs normes et leurs logos sont les mêmes dans tous les pays participants.
Emplacement pour carte mémoire Memory Stick/Memory Stick PRO/SD/MultiMediaCard Panneau de contrôle 1
5. Touche Print : permet de lancer l’impression selon les réglages affichés sur l’écran LCD et sélectionnés à l’aide des touches du panneau de contrôle. 6. Voyant Marche/Arrêt : s’allume lorsque l’imprimante est mise sous tension et prête à imprimer. Clignote pendant l’impression. 7. Touche OK : ouvre le menu des paramètres et sélectionne l’élément à régler sur l’écran LCD. 8. Touches de défilement vers le haut u et vers le bas d : permettent de déplacer le curseur sur l’écran LCD et d’augmenter ou de diminuer les nombres saisis. 9.Touche Back : affiche le menu principal sur l’écran LCD. 10. Touche On : met l’imprimante sous et hors tension. Pour mettre l’imprimante hors tension, maintenez la touche On enfoncée pendant deux secondes. Remarque : À l’exception des touches Cancel et On, les touches du panneau de contrôle ne servent qu’à l’impression directe à partir d’une carte mémoire.
Cette section vous fournit des informations sur la procédure à suivre pour imprimer directement à partir d’une carte mémoire à l’aide des paramètres de l’écran LCD sans utiliser votre ordinateur. Les instructions ci-dessous vous indiquent un exemple de procédure à suivre pour définir les paramètres nécessaires à l’impression d’une photo sélectionnée directement à partir d’une carte mémoire. Avant de commencer, vous devez disposer de papier et d’une carte mémoire contenant des données photo numériques adaptées. Remarque : ❏ Avant d’imprimer des travaux importants, imprimez une seule feuille pour vérifier la qualité d'impression. ❏ Nous vous recommandons de déconnecter le câble USB lorsque vous imprimez directement à partir d’une carte mémoire.
❏ Afin d’éviter que l’image ne soit rayée, veillez à ne pas frotter la face imprimée du papier. Si vous frottez de manière trop importante la face imprimée, vous risquez d’enlever l’encre du papier. ❏ N’empilez pas les impressions en plaçant les faces sur lesquelles les images sont imprimées les unes contre les autres. ❏ N’empilez pas les impressions et les photographies ordinaires en plaçant les faces sur lesquelles les images sont imprimées les unes contre les autres. ❏ Lorsque vous empilez les impressions, placez une feuille de papier ordinaire ou de papier absorbant entre chaque impression.
Remettez le papier non utilisé dans son emballage d’origine et stockez-le dans un endroit où il ne sera pas exposé à des températures élevées, à une humidité importante ou à un éclairage puissant.
Remarque : Pour obtenir les meilleurs résultats, laissez les impressions sécher complètement pendant 24 heures avant de les mettre sous cadre.
Pour charger du papier dans l’imprimante, procédez comme suit : 1. Vérifiez que l’imprimante est sous tension et que le voyant vert autour la touche Print est allumé. 2. Ouvrez le bac papier, faites glisser le guide papier vers l’extérieur et le guide latéral gauche vers la gauche. Abaissez ensuite le plateau de sortie.
Vous pouvez charger jusqu’à 20 feuilles de papier.
Veillez à ce que la pile de papier ne dépasse pas le repère triangulaire de limite de chargement présent sur le guide latéral.
Supports de stockage qui peuvent être insérés : • CompactFlash
Impression d’une seule photographie de la carte mémoire
❏ Étant donné que ce paramètre agrandit l’image en lui donnant une taille légèrement plus grande que celle du papier, la partie de l’image qui dépasse des limites du papier ne sera pas imprimée. ❏ La qualité d'impression peut décliner dans le haut et le bas du tirage et ces zones peuvent être tachées au cours de l’impression. ❏ Avant d’imprimer des travaux importants, imprimez une seule feuille pour vérifier la qualité d'impression.
Cette section vous explique comment définir les paramètres d’impression sans utiliser l’assistant d’impression.
Vous pouvez imprimer une ou plusieurs copies de l’index comportant l’ensemble ou une partie des photographies stockées sur la carte mémoire insérée. L’index peut vous aider à sélectionner les photos que vous souhaitez imprimer. 1. Assurez-vous que l’option Choix Photo est en surbrillance et appuyez sur la touche OK pour ouvrir le menu.
Choix Photo et choisissez les numéros des photos. 3. Assurez-vous que l’option 1 chaque est sélectionnée pour le paramètre Copies.
5. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option 20 et appuyez ensuite sur la touche OK. 6. Appuyez sur la touche Print pour imprimer l’index.
3. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Une photo et appuyez ensuite sur la touche OK. 4. Appuyez sur la touche u ou sur la touche d pour indiquer le numéro de la photo que vous avez sélectionnée à partir de l’index et appuyez ensuite sur la touche OK.
1. Sélectionnez l’option Toutes pour le paramètre Choix Photo.
OK. 3. Si nécessaire, définissez les paramètres Disposition et Plus d’options. 4. Appuyez sur la touche Print et suivez les indications qui s’affichent sur l’écran LCD.
4. Répétez les étapes 2 et 3 pour enregistrer les autres photos. Remarque : Pour réinitialiser le nombre de copies, sélectionnez la photo et appuyez sur la touche OK. Le nombre de copies est remis à zéro et la case à cocher est désactivée. 5. Une fois la sélection des photos terminée, appuyez sur la touche Back. Appuyez sur la touche d pour sélectionner l’option Copies et appuyez ensuite sur la touche OK pour confirmer votre sélection. 6. Si nécessaire, définissez les paramètres Disposition et Plus d’options.
2. Appuyez sur la touche u ou sur la touche d pour sélectionner le numéro de la première photo que vous souhaitez imprimer De : et appuyez ensuite sur la touche OK. Sélectionnez ensuite le numéro de la dernière photo que vous souhaitez imprimer A : et appuyez sur la touche OK. 3. Sélectionnez l’option Copies, appuyez sur la touche OK pour ouvrir le compteur de copies, sélectionnez le nombre de copies que vous souhaitez imprimer et appuyez sur la touche OK. 4. Si nécessaire, définissez les paramètres Disposition et Plus d’options. 5. Appuyez sur la touche Print et suivez les indications qui s’affichent sur l’écran LCD.
Paramètres Plus d’options Eff. coul. Vous pouvez ajuster les tonalités des couleurs utilisées pour l’impression à l’aide de ce paramètre en appliquant un filtre avant l’impression des photos. Le paramètre par défaut est Couleur. Couleur
Cette fonction n’est pas disponible lorsque l’option Toutes ou l’option DPOF est sélectionnée pour le paramètre Choix Photo.
Matching, reportez-vous à la section “Exif Print et PRINT Image Matching” à la page 38. Renforcée
Les exemples suivants vous montrent les différents formats disponibles pour la définition de l’heure. Aucune
& Voir “Vérification des buses de la tête d’impression” à la page 56
& Voir “Alignement de la tête d’impression” à la page 60
Cette option permet de définir si l’écriture sur une carte mémoire à partir de l’ordinateur est possible lorsque l’imprimante est reliée à l’ordinateur. Le paramètre par défaut est Activer. Activer
L’écriture, la suppression, le formatage et la création de fichiers/répertoires sont possibles.
L’écriture, la suppression, le formatage et la création de fichiers/répertoires ne sont pas possibles.
Vous pouvez sélectionner la langue affichée sur l’écran LCD à l’aide de cette option. Cette option n’est pas disponible dans certains pays.
Exif Version 2.2 (également appelé Exif Print, une norme internationale pour les appareils photo numériques) et PRINT Image Matching vous permettent d’imprimer des photos d’excellente qualité lorsque vous utilisez un appareil photo numérique et une imprimante qui prennent en charge ces fonctions.
❏ Veuillez vérifier auprès du fabricant de votre périphérique d’entrée si ce dernier est doté de la fonction PRINT Image Matching.
Insérez la carte mémoire de l’appareil photo numérique dans l’emplacement pour carte mémoire, sélectionnez l’image à imprimer pour extraire les commandes d’impression enregistrées dans le fichier d’image et imprimez. Remarque : Pour savoir si l’appareil photo numérique est compatible avec Exif Print et/ou PRINT Image Matching, reportez-vous à sa documentation.
DPOF. Pour plus de détails sur les paramètres DPOF, reportez-vous à la documentation de votre appareil photo numérique. Cette section vous explique comment définir les paramètres d’impression sans utiliser l’assistant d’impression. 1. Chargez du papier et une carte mémoire qui contient des données DPOF. Une fois la carte mémoire chargée, l’option Choix Photo devient l’option DPOF. Pour quitter le mode DPOF, sélectionnez les autres paramètres comme le paramètre Choix Photo. 2. Définissez les paramètres de disposition. Le menu des copies vous indique le nombre de feuilles de papier nécessaire pour la disposition sélectionnée. Remarque : Le paramètre Disposition n’est pas disponible lorsque l’impression d’un index est définie pour les paramètres DPOF. 3. Appuyez sur la touche Print pour lancer l’impression.
Les cadres doivent être enregistrés sur une carte mémoire avant impression. Pour plus de détails, reportez-vous au Guide de référence en ligne. 1. Insérez la carte mémoire qui contient les données photographiques numériques et les données PRINT Image Framer dans l'emplacement pour carte mémoire de l’imprimante. Si vous avez enregistré ou supprimé des données de la carte mémoire à l'aide de votre ordinateur et que vous n'avez pas éjecté la carte mémoire de l'imprimante depuis, éjectez et réinsérez la carte mémoire avant l’impression. Remarque : Veillez à enregistrer correctement les données PRINT Image Framer appelées « \EPUDL\AUTOLOAD.USD » sur la carte mémoire à l’aide de EPSON PRINT Image Framer Tool. Sinon, le message « CHARGMENT AUTOMATIQUE » ne s’affichera pas sur l’écran LCD de l’imprimante. 2. Sélectionnez l’option Toutes, Une photo, Plusieurs ou Plage à partir du menu Choix Photo. Vous ne pouvez utiliser l’option Index avec les données PRINT Image Framer. Remarque : Veillez à ce que la taille du papier chargé corresponde à la taille indiquée pour les données PRINT Image Framer.
PRINT Image Framer sont situées au bas du menu Disposition.
Sélectionner photo et Copies. 5. Appuyez sur la touche Print pour lancer l’impression.
PictBridge qui vous permettent d’imprimer des photos directement à partir d’un appareil photo numérique qui dispose également de la fonction USB DIRECT-PRINT en connectant l’appareil photo à l’imprimante à l’aide d’un câble USB.
Définition des paramètres de l'appareil photo numérique Vous devez effectuer les opérations suivantes sur l’appareil photo numérique avant de le connecter à l’imprimante. Pour plus de détails sur le fonctionnement de l’appareil photo numérique, reportez-vous au manuel de l’appareil. ❏ Sélectionnez la photo que vous souhaitez imprimer. ❏ Sélectionnez le type de papier et la taille du papier que vous souhaitez utiliser. ❏ Sélectionnez le paramètre de disposition adapté. ❏ Sélectionnez les autres paramètres d’impression (selon les paramètres définis sur votre appareil photo numérique, les paramètres d’impression seront différents). Remarque : ❏ Selon les paramètres définis sur votre appareil photo numérique, il est possible que certaines des options ci-dessus ne soient pas disponibles. ❏ Si les options ci-dessus ne sont pas disponibles sur l’appareil photo numérique, effectuez les sélections à partir de l’écran LCD de l’imprimante. Pour plus de détails, reportez-vous à la section suivante.
2. Définissez les paramètres de disposition souhaités. 3. Si nécessaire, modifiez les paramètres Plus d'options.
Remarque : ❏ N’imprimez pas à partir de l’ordinateur ou de la carte mémoire insérée dans l’emplacement pour carte mémoire de l’imprimante avant ou pendant la connexion de l'appareil photo numérique sur l'imprimante. ❏ N’effectuez pas de sauvegarde avant ou pendant la connexion de l'appareil photo numérique sur l'imprimante. ❏ Avant de connecter l’appareil photo numérique sur l’imprimante, assurez-vous qu’aucune erreur ne s’est produite. ❏ Deux connecteurs USB sont présents sur la partie arrière de votre imprimante. Tous deux peuvent recevoir un câble USB. Epson vous recommande néanmoins d’utiliser le connecteur USB situé à droite lors de la connexion d’un appareil photo numérique et le connecteur USB situé à gauche lors de la connexion d’un ordinateur portable ou d’un ordinateur de bureau.
Magnéto-optique ❏ Le support doit posséder suffisamment d’espace libre pour permettre la sauvegarde. ❏ Le support ne doit posséder qu'une seule partition. ❏ Vous ne pouvez effectuer une sauvegarde lors d’une impression à partir de l’ordinateur. ❏ Ne connectez pas le périphérique de stockage externe lorsque l’ordinateur accède à la carte mémoire insérée dans l’imprimante.
❏ A l’exception des CD-R, les supports doivent être formatés pour DOS ou Windows. ❏ Le format d’écriture sur les CD-R est le format Multisession (Mode 1) et le système de fichiers est le système ISO 9660. Le système de fichiers ISO 9660 ne permet pas que le contenu d’une carte mémoire qui contient 8 niveaux ou plus de dossiers soit sauvegardé sur CD-R. ❏ Les caractères qui peuvent être utilisés dans les noms de fichiers et de dossiers sur le CD-R sont les majuscules et le tiret bas (_). Les autres caractères sont transformés en tirets bas lors de la sauvegarde sur CD-R. ❏ Lors de sauvegarde sur CD-R, une session est créée à chaque sauvegarde. ❏ Vous pouvez effectuer un maximum de 47 sauvegardes sur un CD-R 650 Mo et un maximum de 50 sauvegardes sur un CD-R 700 Mo.
❏ Ne connectez pas le périphérique de stockage externe lorsque l’ordinateur accède à la carte mémoire insérée dans l’imprimante.
❏ Pour connecter l’imprimante sur le périphérique de stockage externe, un câble USB est nécessaire. ❏ Utilisez un câble USB de 1,8 mètres maximum. ❏ Vous ne pouvez pas utiliser un concentrateur USB. ❏ Même si l’imprimante est connectée à un ordinateur, l’ordinateur ne peut pas reconnaître le périphérique de stockage externe.
Remarque : ❏ Si une carte mémoire est insérée dans l'emplacement pour carte mémoire, l'imprimante ne reconnaît pas le périphérique de stockage externe, elle n’imprime que les données photographiques de la carte mémoire. ❏ Si les données du périphérique de stockage externe ont été sauvegardées avec la fonction de sauvegarde de l’imprimante, sélectionnez le dossier dans lequel les données photographiques que vous souhaitez imprimer sont enregistrées à l’aide du menu Sélection du dossier. Le menu Sélection du dossier s’affiche lorsque les données du périphérique de stockage externe sont reconnues et que vous appuyez sur la touche Back. 3. Définissez les éléments un par un en suivant la même procédure que lors de l’impression à partir d’une carte mémoire, puis procédez à l’impression.
Contrôle de l’alimentation en encre Utilisation de l’écran LCD 1. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Plus d’options et appuyez ensuite sur la touche OK. 2. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Maintenance et appuyez ensuite sur la touche OK. 3. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Statut de la cartouche et appuyez ensuite sur la touche OK. L’icône d’encre apparaît sur l’écran LCD.
✽ icône d’encre et
Cette imprimante utilise une cartouche photo équipée d’une puce électronique. La puce surveille avec précision la quantité d’encre. Ainsi, même si une cartouche est retirée et remise en place plus tard, toute l’encre qu’elle contient pourra être utilisée. Toutefois, un peu d’encre est consommée chaque fois que la cartouche est mise en place car l'imprimante effectue automatiquement un test de fiabilité.
1. Vérifiez que l’imprimante est sous tension et qu’aucun travail d’impression n’est en cours. Remarque : Vérifiez le niveau d’encre. & Voir “Contrôle de l’alimentation en encre” à la page 50 2. Vérifiez que le message « Fin d’encre » s’affiche sur l’écran LCD. S’il reste de l’encre, ce message ne s’affiche pas. 3. Ouvrez le couvercle du logement des cartouches situé à l’arrière de l’imprimante.
5. Pour obtenir les meilleurs résultats, nous vous recommandons de secouer la cartouche photo neuve quatre ou cinq fois avant d'ouvrir l'emballage.
❏ Si vous retirez la cartouche photo pour la réutiliser ultérieurement, protégez les orifices d’alimentation en encre contre les salissures et la poussière et stockez la cartouche dans le même environnement que l'imprimante. Les orifices d'alimentation en encre possèdent une valve qui rend inutile la présence d'un couvercle ou d’un capuchon mais ils nécessitent toutefois certaines précautions de manipulation pour éviter de tacher les éléments que la cartouche viendrait à toucher. Ne touchez pas les orifices d’alimentation en encre de la cartouche, ni la zone qui les entoure. ❏ Veillez à installer une nouvelle cartouche photo dans l’imprimante dès que vous avez retiré l’ancienne. Sinon la tête d’impression pourrait sécher et devenir inutilisable.
S’il vous semble que l’image imprimée devient pâle ou qu’il manque des points, il est possible que vous puissiez identifier la source du problème en effectuant une vérification des buses de la tête d’impression. Remarque : Il n’est pas possible de nettoyer la tête d’impression si le message “ Fin d’encre ” s’affiche ou si l’icône d’encre clignote sur l’écran LCD pour indiquer que l’encre est épuisée ou va bientôt l’être. Remplacez d’abord la cartouche photo. Pour effectuer la vérification des buses de la tête d’impression à l’aide des touches du panneau de contrôle, suivez les étapes ci-dessous. 1. Vérifiez que l’imprimante est sous tension et que l’écran LCD n’affiche pas de messages d’avertissement ou d’erreur. 2. Vérifiez que du papier est chargé dans le bac papier. 3. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Plus d’options et appuyez ensuite sur OK. 4. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Maintenance et appuyez ensuite sur la touche OK. 5. Appuyez sur la touche d pour placer le curseur sur l’option Vérifier les buses et appuyez ensuite sur la touche OK.
à l’illustration ci-dessous. S’il est nécessaire de nettoyer la tête d’impression, appuyez sur la touche OK et sélectionnez l’option Nettoyer la tête d’impression. L’imprimante procédera à l’impression d’un motif de vérification des buses. Des échantillons sont reproduits ci-dessous. Échantillon correct
Pour plus de détails sur le nettoyage de la tête d’impression, reportez-vous à la section suivante.
S’il vous semble que l’image imprimée devient pâle ou qu’il manque des points, il peut être utile de nettoyer la tête d’impression afin d’assurer une bonne diffusion de l’encre. Remarque : ❏ Le nettoyage de la tête d’impression consomme une certaine quantité d’encre. Pour ne pas en gaspiller, n’effectuez cette opération que si la qualité d’impression diminue, si l’impression est floue ou si les couleurs sont incorrectes ou absentes. ❏ Lancez d’abord la fonction Vérification des buses pour savoir si la tête a besoin d’être nettoyée. Cela permet d’économiser de l’encre. ❏ Il n’est pas possible de nettoyer la tête d’impression si le message “ Fin d’encre ” s’affiche ou si l’icône d’encre clignote sur l’écran LCD pour indiquer que l’encre est presque épuisée. Suivez les étapes ci-dessous pour nettoyer la tête d’impression à l’aide des touches du panneau de contrôle. 1. Vérifiez que l’imprimante est sous tension et que l’écran LCD n’affiche pas de messages d’avertissement ou d’erreur. 2. Vérifiez que du papier est chargé dans le bac papier. 3. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Plus d’options et appuyez ensuite sur OK. 4. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Maintenance et appuyez ensuite sur la touche OK.
Nettoyer la tête d’impression et appuyez ensuite sur la touche OK. Important : N’éteignez jamais l’imprimante tant que la barre de progression est affichée sur l’écran LCD, faute de quoi l’imprimante pourrait être endommagée.
❏ Si la qualité d’impression ne s’est pas améliorée après avoir répété cette procédure quatre ou cinq fois, mettez l’imprimante hors tension et attendez une nuit entière. Puis effectuez un autre test de vérification des buses ainsi qu'un nouveau nettoyage de la tête si nécessaire. ❏ Si la qualité ne s’est toujours pas améliorée, il est possible que votre cartouche photo soit ancienne ou endommagée et qu’elle ait besoin d’être remplacée. &Pour remplacer la cartouche photo avant qu’elle ne soit vide, reportez-vous à la section “Remplacement de la cartouche photo” à la page 51. ❏ Si la qualité d’impression n’est toujours pas satisfaisante après le remplacement de la cartouche photo, contactez votre revendeur. ❏ Pour maintenir une qualité d'impression correcte, il est conseillé d'imprimer au moins quelques pages une fois par mois.
Si vous remarquez un décalage des lignes verticales ou l’apparition de bandes horizontales, utilisez l’utilitaire Alignement des têtes du logiciel d’impression pour résoudre le problème depuis votre ordinateur. Reportez-vous à la section appropriée ci-dessous. Suivez les étapes ci-dessous pour aligner la tête d’impression à l’aide des touches du panneau de contrôle. 1. Vérifiez que l’écran LCD n’affiche pas de message d’avertissement ou d’erreur. 2. Vérifiez que du papier est chargé dans le bac papier. 3. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Plus d’options et appuyez ensuite sur OK. 4. Appuyez sur la touche u ou sur la touche d pour sélectionner l’option Maintenance et appuyez ensuite sur la touche OK. 5. Appuyez sur la touche d pour placer le curseur sur l’option Aligner la tête d’impression et appuyez ensuite sur la touche OK. 6. Suivez les instructions qui s’affichent sur l’écran LCD. 7. Dans le motif d’alignement du jeu #1 de la feuille de test imprimée, choisissez la ligne verticale la mieux alignée. Appuyez sur la touche u ou sur la touche d pour sélectionner le numéro de ligne correspondant et appuyez sur la touche OK. 8. Répétez l’étape 7 pour les motifs d’alignement du jeu n° 2. 9. Appuyez sur la touche OK pour terminer.
3. À l’aide d’une brosse douce, éliminez soigneusement toute trace de poussière et de saleté du bac papier. 4. Si le boîtier extérieur ou l’intérieur du bac papier est sale, essuyez-le avec un chiffon propre et doux imprégné de détergent doux. Maintenez le plateau de sortie fermé afin d’éviter que l’eau ne pénètre à l’intérieur. 5. Si l’intérieur de l’imprimante était accidentellement taché d’encre, nettoyez-le avec un chiffon humide.
❏ Ne vaporisez pas de lubrifiant à l’intérieur de l’imprimante. Des huiles inappropriées pourraient endommager le mécanisme. Contactez votre revendeur ou un technicien qualifié si vous pensez qu’une lubrification est nécessaire.
Si vous devez transporter l’imprimante, replacez-la soigneusement dans son carton d’origine (ou dans un carton similaire aux dimensions adaptées) avec des matériaux de protection. Procédez comme indiqué ci-dessous.
3. Retirez le papier chargé dans le bac papier. 4. Posez les pièces de protection de chaque côté de l’imprimante. 5. Replacez l’imprimante et le cordon d’alimentation dans l’emballage d’origine. 6. Maintenez l’imprimante horizontale pendant le transport. 7. Avant de réutiliser l'imprimante, veillez à en retirer tous les matériaux de protection ainsi que le ruban adhésif.
L’écran LCD de l’imprimante permet d’identifier aisément les problèmes d’impression les plus courants. Erreur Écran
Chargez correctement le papier, puis appuyez sur OK.
OK pour que le voyant s’éteigne. L’impression reprend alors l’impression.
EPSON indiquée ci-dessus est recommandée. Maintenance requise. Des éléments situés dans l'imprimante sont en fin de vie. Pour obtenir des détails,consultez le manuel de l'imprimante.
Erreur de type général.
* La cartouche photo de cette imprimante contient un tampon interne qui absorbe l’encre utilisée au cours du nettoyage de la tête. Si le tampon est saturé, vous devez remplacer la cartouche photo et ce, même si elle contient encore de l’encre.
Aucune donnée dans la carte mémoire
Veuillez vérifier la carte.
Quand il n’y a plus d’encre, cliquez sur le bouton Comment faire dans la fenêtre de EPSON Status Monitor ou de la barre de progression. EPSON Status Monitor vous guidera pas à pas tout au long de la procédure de remplacement de la cartouche. Si un message d’erreur s’affiche pour indiquer que la durée de service de pièces internes de l’imprimante est presque atteinte, contactez votre distributeur pour les remplacer.
❏ Exécutez l’utilitaire Alignement des têtes. & Voir “Alignement de la tête d’impression” à la page 60 ❏ La cartouche photo doit être utilisée dans les six mois qui suivent son déballage. ❏ Utilisez une cartouche photo d'origine Epson. ❏ Vérifiez l’écran LCD. Si l’icône d’encre clignote ou si un message est affiché, remplacez la cartouche photo. & Voir “Remplacement de la cartouche photo” à la page 51
❏ Vérifiez que la face imprimable du papier chargé est orientée vers le haut dans le bac papier. ❏ Exécutez l’utilitaire Nettoyage des têtes pour nettoyer les buses encrassées. & Voir “Nettoyage de la tête d’impression” à la page 58 ❏ Exécutez l’utilitaire Alignement des têtes. & Voir “Alignement de la tête d’impression” à la page 60
& Voir “Remplacement de la cartouche photo” à la page 51
❏ N'utilisez que du papier recommandé par Epson. & Voir “Consommables” à la page 78 ❏ Utilisez une cartouche photo d'origine Epson. ❏ Vérifiez que l’imprimante est placée sur une surface plane et stable sensiblement plus grande que la base de l’imprimante. L'imprimante ne fonctionnera pas correctement si elle est placée dans une position inclinée. ❏ Vérifiez que le papier n’est ni endommagé, ni sale, ni vieilli. ❏ Vérifiez que le papier est sec et que la face imprimable est orientée vers le haut. ❏ Si le papier est recourbé vers la face imprimable, aplatissez-le ou incurvez-le légèrement dans l’autre sens. ❏ Retirez les feuilles du plateau de sortie au fur et à mesure de leur impression.
& Voir “Nettoyage de la tête d’impression” à la page 58 ❏ Exécutez l’utilitaire Alignement des têtes. & Voir “Alignement de la tête d’impression” à la page 60
Impression de pages blanches ❏ Exécutez l’utilitaire Nettoyage des têtes pour nettoyer les buses encrassées. & Voir “Nettoyage de la tête d’impression” à la page 58
❏ Si le papier est recourbé vers la face imprimable, aplatissez-le ou incurvez-le légèrement dans l’autre sens. ❏ Chargez et éjectez du papier sec plusieurs fois. Si le problème persiste, il est possible que de l’encre ait coulé à l’intérieur de l’imprimante. Dans ce cas, vérifiez la cartouche photo. Si elle fuit, remplacez-la.
❏ Le papier n’est pas trop ancien. & Voir la section « Instructions relatives à la manipulation du papier » dans le Guide de référence en ligne ❏ La hauteur de la pile de papier ne dépasse pas le repère triangulaire de limite de chargement présent sur le guide latéral. ❏ Le papier passe bien sous les pattes à l'intérieur du guide latéral. ❏ Le papier n’est pas coincé à l’intérieur de l'imprimante. Si le papier est coincé, dégagez-le. & Voir “Bourrage papier” à la page 70 ❏ La cartouche photo n’est pas vide. Si la cartouche est vide, remplacez-la. & Voir “Remplacement de la cartouche photo” à la page 51 ❏ Les instructions spéciales relatives au chargement fournies avec le papier ont été suivies. Rechargez le papier. & Voir la section « Chargement du papier » dans le Guide de référence en ligne
❏ Le papier est lisse et ne comporte ni courbures, ni plis. ❏ La face imprimable du papier présent dans le bac papier est orientée vers le haut. ❏ La pile de papier a été aérée avant chargement. ❏ La hauteur de la pile de papier ne dépasse pas le repère triangulaire de limite de chargement présent sur le guide latéral. ❏ La pile de papier ne compte pas plus de 20 feuilles. ❏ La position du guide latéral gauche est adaptée à votre papier. ❏ L'imprimante est placée sur une surface plate et stable sensiblement plus grande que la base de l’appareil. L'imprimante ne fonctionnera pas correctement si elle est placée dans une position inclinée.
Conservez le papier inutilisé dans son emballage d’origine et dans un endroit sec.
L’écran LCD est éteint ❏ Appuyez sur la touche On P pour vous assurer que l’imprimante est sous tension. ❏ Mettez l’imprimante hors tension et vérifiez que le cordon d’alimentation est bien branché. ❏ Vérifiez que votre prise de courant fonctionne et qu’elle n’est pas commandée par un interrupteur ou une minuterie.
“Affichage des erreurs et des avertissements” à la page 63.
La tension de l'imprimante peut ne pas correspondre à celle délivrée par la prise. Mettez l'imprimante hors tension et débranchez-la immédiatement. Ensuite, contrôlez les indications figurant sur les étiquettes de l'imprimante.
Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l’aide des informations de dépannage contenues dans ce manuel, contactez le service clientèle. Si le service clientèle de votre région n’est pas mentionné ci-dessous, contactez le revendeur de votre matériel. Pour nous permettre de vous aider bien plus rapidement, merci de nous fournir les informations ci-dessous : ❏ Numéro de série du produit (l’étiquette portant le numéro de série se trouve habituellement au dos de l’appareil) ❏ Modèle
❏ Nom et version des logiciels que vous utilisez habituellement avec votre produit Remarque : Pour plus d’informations au sujet de la procédure à suivre pour contacter le service clientèle, reportez-vous au Guide de référence en ligne inclus sur le CD-ROM.
EPSON Service Center c/o Exel Hünxe GmbH Werner-Heisenberg-Strase 2 46569 Hünxe
Cependant ce chiffre peut varier selon les conditions d’utilisation (obstacles entre les périphériques, qualité du signal, champs magnétiques, électricité statique et interférences électromagnétiques, logiciel, système d’exploitation, degré de réceptivité et performances de l’antenne).
Utilisez l’écran LCD de l’imprimante pour effectuer les réglages de communication sans fil avec le module Bluetooth. & Voir “Paramétrage” à la page 84
Mettez l’imprimante hors tension, puis de nouveau sous tension pour activer le paramètre Nom du périphérique.
Si vous sélectionnez l’option Liaison pour le mode de communication ou si vous activez le cryptage, vous devez entrer une clé dans le périphérique exploitant la technologie sans fil Bluetooth afin qu’il puisse communiquer avec l’imprimante ou imprimer des documents à l’aide de l’imprimante. La clé par défaut est 0000. Pour modifier la clé, procédez comme suit. La clé 1234 est utilisée en guise d’exemple. 1. Appuyez sur la touche u ou sur la touche d pour mettre l’option Plus d’options en surbrillance et appuyez ensuite sur la touche OK.
4. Sélectionnez les autres chiffres de la même manière. Remarque : Pour retourner au chiffre précédent, mettre Retour en surbrillance et appuyez sur la touche OK.
LCD de l’imprimante et le périphérique qui envoie le travail d’impression. Reportez-vous au tableau suivant pour déterminer où effectuer les réglages. Paramètre Impression
-20 à 60°C 1 mois à 40°C
20 à 80% Stockage : *,** 5 à 85%
** Sans condensation
« xD-Picture Card™ Card Specification Version 1.00 »
* Tous les périphériques USB ne sont pas pris en charge. Pour plus de renseignements, contactez le service à la clientèle de votre région.
EN 61000-3-2 EN 61000-3-3
