Type de produit	Drone quadricoptère avec hub de charge parallèle
Marque	Potensic
Modèle	Atom
Poids du drone	Environ 250 g
Dimensions du drone	Environ 250 x 250 x 60 mm
Batterie compatible	DSBT02A (2500mAh), DSBT02B (2230mAh), DSBT02C (3000mAh)
Alimentation du hub	Adaptateur secteur 100-240V, 50/60Hz, sortie 12V/5A (60W)
Sortie de charge par batterie	8V/2.2A (pour DSBT02A et DSBT02C) ou 8V/2.0A (pour DSBT02B)
Port USB de sortie	5V/1A pour recharger la télécommande ou autres appareils
Nombre de batteries chargeables simultanément	Jusqu'à 3 batteries
Fonctions principales	Vol stabilisé, retour automatique, maintien d'altitude, caméra 4K (selon version), GPS, suivi de sujet
Sécurité	Protection contre surchauffe, court-circuit, température anormale de batterie, défaillance de communication
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Stocker dans un endroit sec et à l'abri de la chaleur. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Batteries, hélices, chargeur, hub de charge. Assistance via revendeur agréé ou site Potensic.
Informations générales	Utilisation par mineurs de plus de 16 ans sous surveillance adulte. Respecter les consignes de sécurité du manuel.

FOIRE AUX QUESTIONS - Atom Potensic

Comment installer la batterie dans le hub de charge ?

Insérez la batterie en appuyant jusqu'à entendre un clic. Pour retirer, faites glisser la batterie comme indiqué sur le schéma.

Puis-je charger une seule batterie dans le hub ?

Oui, le hub identifie automatiquement les batteries et charge celles qui sont insérées, de 1 à 3 simultanément.

Que signifient les voyants LED sur le hub de charge ?

Les voyants indiquent le niveau de charge : 4 LED allumées = 97-100%, 3 LED = 75-97%, etc. En cas de panne, les voyants clignotent ou s'éteignent selon le type de défaut.

Que faire si les voyants clignotent en rouge après insertion de la batterie ?

Cela indique une température anormale de la batterie ou une panne (communication, cellule ou court-circuit). Laissez refroidir la batterie avant de réessayer.

Le port USB du hub peut-il charger la télécommande ?

Oui, le port USB fournit 5V/1A, adapté pour recharger la télécommande ou d'autres appareils USB.

Combien de temps faut-il pour charger une batterie ?

Selon le modèle : DSBT02A (2500mAh) environ 1h20, DSBT02B (2230mAh) environ 1h30, DSBT02C (3000mAh) environ 1h50.

Puis-je utiliser un chargeur non d'origine ?

Non, utilisez uniquement l'adaptateur d'origine (12V/5A). Potensic décline toute responsabilité en cas d'utilisation d'adaptateurs non conformes.

Est-il possible de remplacer une batterie pendant la charge ?

Oui, le hub supporte le remplacement à chaud : vous pouvez retirer ou insérer une batterie sans couper l'alimentation.

Comment vérifier le niveau de la batterie sans la charger ?

Insérez la batterie dans le hub ou appuyez brièvement sur le bouton d'indication. Les LED affichent le niveau pendant 5 secondes.

Que faire si le drone ne répond plus en vol ?

Utilisez la fonction retour automatique (RTH) de la télécommande. Si nécessaire, consultez la notice complète ou contactez le service après-vente.

MODE D'EMPLOI Atom Potensic

1. Pour garantir une utilisation sure et correcte de ce produit, veuillez vous conformer strictement aux instructions d'utilisation et aux précautions décrites dans ce manuel.
2. Les enfants de moins de 16 ans doivent utiliser ce produit sous la surveillance d'unadulte. Veillez à ce que le produit reste hors de portée des enfants lorsqu'il n'est pas utilisé.
3. La société n'assume aucune responsabilité pour les pertes directes ou indirectes, y compris, mais sans s'y limiter, les dommages matériels et corporels, resultant du non-respect par l'utiliser des consignes de sécurité décrites dans le present manuel. Les services de garantie ne seront pas fournis.
4. Lors de l'utilisation du Hub de charge parallèle de la série Atom de Potenic (ci-après dénommé "Hub de charge") pour charger la batterie, il est impératif d'utiliser l'adaptateur d'origine. Potenic Decline toute responsabilité pour les conséquences eventuelles de l'utilisation d'adaptateurs non originaux.
5. Le démontage ou la modification non autorisés de ce produit sont strictement interdits. En cas de violation, l'utilisateur sera tenu pour leur responsable des conséquences qui en résultatont.
6. Pour toute question relative à l'utilisation, au fonctionnement, à l'entretien, etc., veillez vous adresser au revendeur local ou au personnel de l'entreprise concernée.
7. Potensic se reserve le droit d'interpréter ce document et les documents relatifs aux produits, l'interprétable ouant sont modifiées sans préavis. Pour obtenir les informations les plus récentes, veuillez consulter le site www.potensic.com.

Précautions

1. En utilisant le Hub de charge, veuillez le rester stable et le rester à l'écart de la source de chaleur.
2. Ne touchez pas la borne de la batterie ou la fiche d'alimentation avec vos mains ou les métaux.
3. Veuillez ne pas placer des articles sur le chargeur et le Hub de charge pendant l'utilisation, et veuillez le garder à l'écart de l'eau et des matérieliaux inflammables.

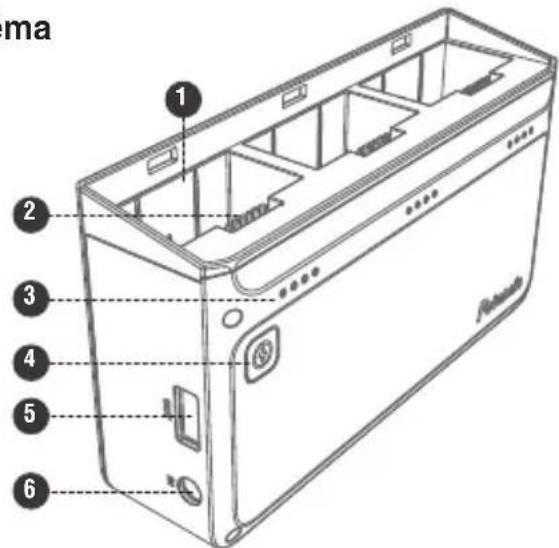

Scheme

1. Compartiment de batterie
2. Bornes de batterie
3. Indicateur de charge
4. Bouton d'indication du niveau de batterie
5. Port USB (OUT)
6. Connecteur d'alimentation (IN)

Introduction

Le Hub de charge parallele de la série Potensic Atom peut recharger 3 batteries du vol intelligent d'Atom en meme temps, et l'interface USB peut recharger la telecommande ou d'autres apparciels.
Le design en forme de boite facilitte le transport et la protection de la batterie. Vous pouvez vérifier l'alimentation de la batterie a tout moment avant le vol.

Recharger

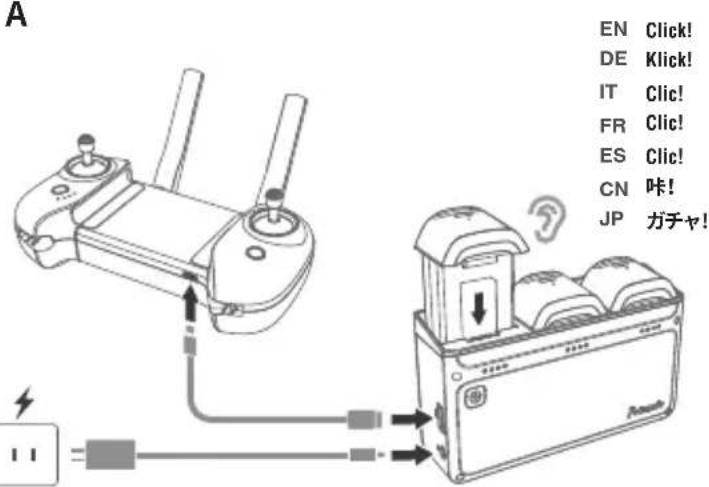

1. Comme indiqué dans l'image A, inséréz la batterie et appuyez jusqu'à la fin. Lorsque vous entendez un "clic", la batterie est bien installée. Ensuite connectez le chargeur à l'alimentation secteur et inséréz la fiche DC du chargeur dans le port d'alimentation du Hub de charge.
2. L'utilisateur peuvent insérer 1 à 3 batteries à volonté, et le Hub de charge identifiera automatiquement les batteries et charger a les batteries en même temps. Lors de la charge, les indicateurs des batteries correspondants clignotent en séquence.

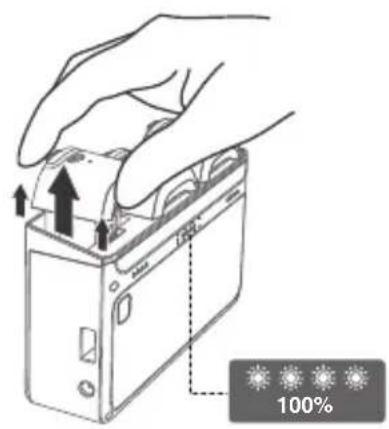

3. Une fois complètement chargé, tous les indicateurs correspondants seront allumés, retirez-le comme indiqué sur la figure B.
4. Le port USB peut charger la télécommande ou d'autres appareils USB (5V/1A).

Le Hub de charge prend en charge le remplacement à chaud des batteries, sans besoin de couper l'alimentation.
Après la charge complète, il est recommandé d'attendre que l'indicateur d'alimentation rouge de la batterie s'éteigne avant de débrancher la batterie.

Vérifier le niveau de batterie

Après avoir inséré ou débranché une batterie du Hub de charge, l'indicateur de batterie correspondant affichera le niveau de la batterie et s'éteindre après 5 secondes. Ou on peut vérifier la batterie en appuyant brievement sur le bouton.

Rappel de panne

Lorsque la batterie est insereee, l'indicateur correspondant s'affiche comme ce que indiquedans I'image, c'est a dire qu'il y a un defaut.

Température anormale de la batterie: il indique que la température de la batterie a dépasse la plage de température de charge sure. Le Hub de charge arrête la charge jusqu'à ce que la température de la batterie revienne à normale.

Panne de la batterie: il peut s'agir du panne de la communication de la batterie, du panne de cellule de la batterie ou d'un court-circuit de l'appareil.

LED 1 LED	2 LED 3 LED	4		Niveau correspondant de batterie
				0%~25%
				25%~50%
				50%~75%
				75%~97%
				97%~100%

LED 1 LED	2 LED 3 LED	4		Types des défains
				Température anormale de la batterie
				Panne de la batterie
L'indicateur est alluménormalement		L'indicateur clignote		L'indicateur est étant

\section*{Caracteristiques}

Numéro de produit	DSBC02A
Poids	137g environ (sans batterie)
Température du travail	5°C-40°C
Adapteur de batterie DSBT02A (2500mAh) DSBT02B (2230mAh) DSBT02C (3000mAh)
Sortie 8V/2.2A * 3 8V/2.0A * 3 8V/2.2A * 3
	5V/1ASortie de port USB
Temps de recharge 1,3 heures1,5 heures 1,8 heures
Spécifications du chargeur	Entrée: 100-240V, 50/60HZ	Sortie: 12V/5A-60W

Le Hub de charge peut recharger 3 batteries en même temps, et permet l'utilisation mixte de 3 types de batteries compatibles figurant dans le tableau ci-dessus.
