GME190X2 - Récepteur audio-vidéo PIONEER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur PIONEER GME190X2, compatible avec divers formats audio, sortie RCA, puissance de sortie 50W x 4.
Utilisation	Conçu pour une utilisation dans les véhicules, idéal pour écouter de la musique et des stations de radio.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez les contacts pour assurer un fonctionnement optimal.
Sécurité	Respectez les normes de sécurité électrique lors de l'installation. Évitez l'exposition à l'humidité.
Informations générales	Vérifiez la compatibilité avec votre véhicule avant l'achat. Consultez le manuel pour les spécifications détaillées.

FOIRE AUX QUESTIONS - GME190X2 PIONEER

Comment resynchroniser le récepteur PIONEER GME190X2 avec mon appareil Bluetooth ?

Pour resynchroniser votre récepteur, activez le mode Bluetooth sur votre appareil et maintenez enfoncé le bouton 'Pairing' sur le GME190X2 jusqu'à ce que le témoin lumineux clignote. Sélectionnez le récepteur dans la liste des appareils disponibles sur votre appareil.

Que faire si le son est de mauvaise qualité ou saccadé ?

Vérifiez la connexion de votre récepteur à l'alimentation et assurez-vous qu'il n'y a pas d'interférences entre le récepteur et votre source audio. Essayez également de redémarrer le récepteur et votre appareil connecté.

Comment réinitialiser le récepteur PIONEER GME190X2 aux paramètres d'usine ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton 'Reset' à l'arrière de l'appareil pendant environ 10 secondes. Relâchez le bouton et le récepteur redémarrera avec les paramètres d'usine.

Pourquoi le récepteur ne s'allume-t-il pas ?

Vérifiez d'abord que le récepteur est correctement branché à une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé et que la prise fonctionne. Si le problème persiste, contactez le service après-vente.

Comment mettre à jour le firmware du récepteur PIONEER GME190X2 ?

Visitez le site Web de PIONEER et recherchez la section de support pour le GME190X2. Téléchargez la dernière version du firmware, puis suivez les instructions fournies pour mettre à jour votre appareil via un USB.

Mon récepteur ne capte pas les stations de radio, que faire ?

Assurez-vous que l'antenne est correctement connectée et positionnée. Essayez de rechercher manuellement les stations. Si le problème persiste, vérifiez si vous êtes dans une zone de couverture radio et redémarrez le récepteur.

Comment régler les basses et les aigus sur le PIONEER GME190X2 ?

Utilisez les boutons 'Bass' et 'Treble' sur le panneau avant du récepteur pour ajuster les niveaux selon vos préférences. Chaque pression sur le bouton augmente ou diminue le niveau.

Est-ce que le récepteur PIONEER GME190X2 est compatible avec les appareils Android et iOS ?

Oui, le récepteur PIONEER GME190X2 est compatible avec la plupart des appareils Android et iOS via Bluetooth, tant que ces appareils prennent en charge la connexion Bluetooth.

Comment connecter le récepteur PIONEER GME190X2 à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio du téléviseur à l'entrée audio du récepteur. Sélectionnez l'entrée correspondante sur le récepteur pour écouter le son du téléviseur.

MODE D'EMPLOI GME190X2 PIONEER

Pour garantir une utilisation correcte, liquez bien ce mode d'emploi avant d'utiliser cet appar-. pareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRECAUTION de ce mode d'emploi. Conservez-le dans un endroit sur et facilement accessible pour toute consultation ulterieure.

Service après-vente des produits pioneer

Veuillez contacter le revendeur ou le distributeur auprès duquel vous avez acheté cet appareil pour le service après-vente (y compris les conditions de garantie) ou pour toute autre information. Dans le cas où les informations nécessaires ne sont pas disponibles, veuillez contacter les sociétés indiquées ci-dessous:

Si vous rencontrez des problèmes

En cas d'anomalie, consultez le distributeur ou le service d'entretien agréé par Pioneer le plus proche.

Visitez notre site web

https://usa.pioneer

au Canada

• Informez-vous sur les mises à jour disponibles pour votre produit (telles que les mises à jour du firmware).
• Enregistrez votre produit afin de recevoir des notifications concernant les mises à jour du produit, ainsi que pour sauvegarder les détails de votre achat dans nos fichiers en cas de perte ou de vol.
• Accédez aux modes d'emploi, aux informations relatives aux pièces de rechange et à l'entretien, et à beaucoup d'autres informations.

Garantie limitee d'un an

(Valide pour les États-Unis et le Canada) En achetant chez un marchand autorisé Pioneer aux États-Unis ou au Canada, ce produit est couvert par une garantie limitée Pioneer d'un an. Veuillez visiter pioneererelectronics.com/warranty pour consulter ou télécharger une copie détaillée de cette garantie limitée. Vous pouvez aussi obtenir une copie en appelant au 1-800-421-1404 ou en écrivant à Customer Support, Pioneer Electronics (USA) Inc., P. O. Box 1720, Long Beach, California 90801 USA.

N'expédiez pas l'appareil pour réparation à l'une des adresses figurant ci-dessous sans avoir pris contact au préalable.

La protection de votre ouie est entre vos mains

Pour assurer le rendement optimal de votre matériel et - plus important encore - la protection de votre ouie, réglez le volume à un niveau raisonnable. Pour ne pas ALTERER votre sens de la perception, le son doit être clair mais ne produire aucun vacarme et être exempt de toute distorsion. Notre ouie peut vous jouer des tours. Avec le temps, votre système auditif peut en effet s'adapter à des volumes supérieurs, et ce qui vous semble un « niveau de confort normal » pourrait au contraire être excessif et contribuer à endommager votre ouie de façon permanente. Le réglage de ce matériel à un volume sécuritaire AVANT que votre ouie s'adapte vous permettra de mieux vous protéger.

Choisissez un volume securitaire:

• Réglez d'abord le volume à un niveau inférieur. Montez progressivement le volume jusqu'à un niveau d'écoute confortable ; le son doit être clair et exempt de distorsions.
• Une fois que le son est à un niveau confortable, ne touchez plus au bouton du volume

N'oubliez PAS de respecter les directives suivantes:

Lorsque vous montez le volume, assurez-vous de pouvoir quand même entendre ce qui se passe autour de vous. - Faites très attention ou cessez temporairement l'utilisation dans les situations pouvant s'avérer dangereuses. - N'utilisez pas des écouteurs ou un casque d'écoute lorsque vous opérez un véhicule motorisé ; une telle utilisation peut créer des dangers sur la route et est illégale à de nombreux endroits.

Avant de connecter/d'installer l'amplificateur

L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule. - Les fentes et ouvertures du boîtier sont prévues pour la ventilation afin de garantir un fonctionnement fluide du produit et de le protéger contre la surchauffe. Pour éviter tout risque d'incendie, les ouvertures ne doivent jamais être bloquées ou recouvertes d'objets (tels que du papier, des tapis de sol, des chiffons). - Cet appareil est utilisé sur des véhicules équipés d'une batterie 12V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des véhicules de caravaning, des camions ou des bus. Lors de l'installation de cet appareil, veillez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est connecté correctement aux parties métalliques de la carrosserie du véhicule. Le fil de masse de cet appareil doit être connecté indépendamment au véhicule à l'aide de vis différentes. Si la vis du fil de masse se desserre ou tombe, il peut en résulter un incendie, de la fumée ou un dysfonctionnement. Assurez-vous de bien installer le fusible sur le fil de la batterie. Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures. - Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible.

Avant de commencer

du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.

• Installez toujours l'amplificateur sur une surface plane. N'installez pas l'amplificateur sur une surface qui n'est pas plane ou sur une surface représentant une saillie. Ceci pourrait entraîner un dysfonctionnement.
• Lors de l'installation de l'amplificateur, ne laisssez pas des pièces telles que des vis supplémentaires se coincer entre l'amplificateur et l'automobile. Ceci pourrait entraîner un dysfonctionnement.
• Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l'appareil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.
• En cas d'événement anormal, l'alimentation de l'amplificateur est coupée de manière à éviter tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifiez les connexions de l'alimentation et des haut-parleurs. Si vous n'êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez toujours la borne négative Θ de la batterie préalablement, de manière à éviter tout risque de choc électrique ou de court-circuit lors de l'installation.
• N'essayez pas de démontez ou de modifiez cet appareil. Ceci pourrait provoquer un incendie, une électrocution ou tout autre dysfonctionnement.

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur. L'utilisation prolongée du système stéréo du véhicule lorsque le moteur est à l'arrêt ou au ralenti peut épuiser la batterie.

Quelques mots sur la fonction de protection

Ce produit est doté d'une fonction de protection. Lorsque ce produit détecte une anomalie, les fonctions suivantes permettent de protéger le produit et la sortie du haut-parleur.

L'indicateur POWER/PROTECT devient rouge et l'amplificateur se met hors service dans les situations indiquées ci-dessous.

Si la température à l'intérieur de l'amplificateur est trop élevée. Si une tension CC est appliquée à la borne de sortie des haut-parleurs. — Sécurité lorsque le niveau de sortie est trop élevé.

L'indicateur POWER/PROTECT devient rouge et le son de la sortie est coupé dans les situations indiquées ci-dessous.

Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.

Remarque

Avant d'installer cet appareil dans votre véhicule, reportez-vous à l'illustration ci-après et retirez l'étiquette.

N'utilisez pas les pièces que vous avez retirées lors de l'installation de l'appareil dans votre véhicule.

Réglage de l'appareil

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

Commande FREQ (fréquence de coupure)

La fréquence de coupure pouvant être sélectionnée est de 32 Hz à 320 Hz si le commutateur de sélection LPF/HPF est réglé sur LPF ou HPF.

Le réglage des commandes de gain aide à aligner la sortie stéreo du véhicule sur l'amplificateur Pioneer. Le réglage par défaut est la position NORMAL.

Si la sortie reste faible alors que le volume du système stéreo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système stéreo du véhicule, tournez les commandes vers un niveau plus élevé.

• Procédez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de véhicule équipé d'une sortie RCA (sortie standard de 500 mV). Pour l'utilisation avec un système stéreo de véhicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, régalez le niveau en fonction de celui de sortie du système stéreo du véhicule.

③ Commutateur de sélection LPF (filtre passage-bas) / FULL (filtre désactivé) / HPF (filtre passage-haut)

Basculez les réglages en fonction du haut-parleur connecté.

Lorsque le haut-parleur d'extrêmes graves est connecté :

Sélectionnez LPF. Cela supprime les fréquences élevées et émet à basse fréquence.

Lorsque le haut-parleur pleine gamme est connecté:

Sélectionnez HPF ou FULL. HPF supprime les basses fréquences et émet à haute fréquence. FULL émet la gamme de fréquences compte.

Indicateur POWER/PROTECT

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

L'indicateur devient rouge en cas d'anomalie.

⑤ Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vous pouvez sélectionner le niveau d'accentuation des graves: 0 dB, 6 dB ou 12 dB.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte. Lors de l'émission des sons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est cependant rétablie une fois le volume de l'appareil central baissé.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées. Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représente le réglage de gain NORMAL.

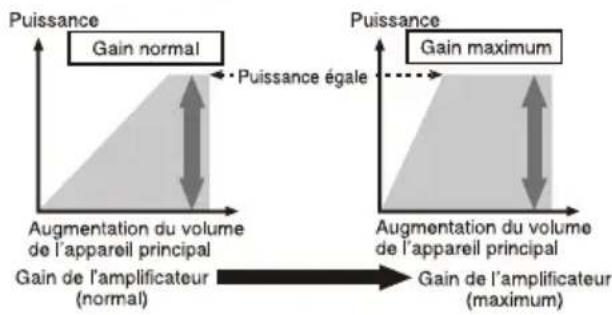

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

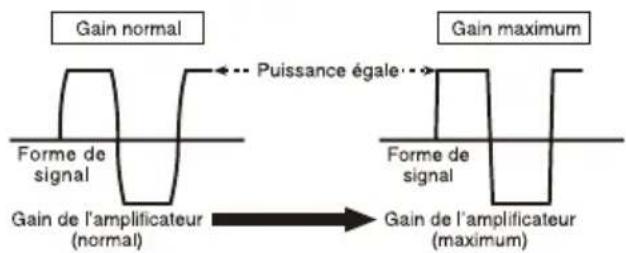

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Si la forme de signal est distordue à cause d'une sortie élevée, la puissance de sortie ne sera que légèrement modifiée même en augmentant le gain de l'amplificateur.

Connexion des appareils

Fil de la batterie (vendu séparément)

• La longueur maximale du fil entre le fusible et la borne positive de la batterie est de 30 cm. Pour connaître la taille du fil, reportez-vous à Connexion de la borne d'alimentation. Le fil de la batterie, le fil de terre et le fil de terre directe en option doivent être de la même taille. Une fois toutes les autres connexions à l'amplificateur effectuées, connectez la borne du fil de la batterie de l'amplificateur à la borne positive ④ de la batterie. ② Fusible 30 A (vendu séparément) Chaque amplificateur doit être doté d'un fusible distinct de 30 A. ③ Borne positive Borne négative (Θ) ⑤ Batterie (vendue séparément)

6 Fil de terre, borne (vendu séparément) Les fils de terre doivent être de la même taille que le fil de la batterie. À connecter au chassis ou à la carrosserie en métal. ⑦ Système stéreo de véhicule avec jacks de sortie RCA (vendu séparément) 8 Sortie externe 9 Fil de connexion avec prises RCA (vendu séparément) 10 Jack d'entrée RCA 11 Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à Connexions lors de l'utilisation du fil d'entrée des haut-parleurs. 12 Fil de la télécommande du système (vendu séparément) Connectez la borne mâle du fil à la borne de la télécommande du système stéreo du véhicule. La borne femelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du véhicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage. ⑬ Fusible 30 A Face avant 15 Face arrière

Avertissement

Fixez le câblage avec des serre-fils ou de la bande adhesive. Pour protéger le câblage, enroulez les sections en contact avec des pièces en métal dans du ruban adhésif. - Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

• Ne raccourcissez jamais, aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne câblez jamais le câble négatif du haut-parleur directement à la masse.
• Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12 VCC), l'amplificateur reste sous tension que le système stéreo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.

Diagramme A - Correct

Branchement en point de 4 Ω

Diagramme B-Incorrect

Branchement en pont de 2 Ω

• N'installez ni n'utilisez cet amplificateur en branchant des haut-parleurs de 8 Ω (ou inférieur) en parallèle afin d'obtenir un mode ponté de 4 Ω (ou inférieur) (Diagramme B). Un pontage inapproprié pourrait provoquer des dommages, de la fumée et une surchauffe de l'amplificateur. La surface de l'amplificateur pourrait également devenir chaude et provoquer ainsi des brûlures mineures. Pour installer ou utiliser un mode ponté de manière appropriée et obtenir une charge de 4 Ω, branchez deux haut-parleurs de 8 Ω en parallèle via ⊕ (gauche) et ⊙ (droite) (Diagramme A) ou n'utilisez qu'un seul haut-parleur de 4 Ω. Reportez-vous également au mode d'emploi du haut-parleur pour plus d'informations sur la procédure de connexion appropriée. Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneeragree local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils présenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 ou de 8 pour les connexions pontées deux canaux et autres.

Connexion des appareils

Haut-parleur d'extrêmes graves

Canal du haut-parleur	Alimentation
Sortie deux canaux	Entrée nominale:70 W (4 Ω) min.95 W (2 Ω) min.
Sortie pontée	Entrée nominale:190 W min.

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-parleur	Alimentation
Sortie deux canaux	Entrée max.:70 W (4 Ω) min.95 W (2 Ω) min.
Sortie pontée	Entrée max.:190 W min.

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être deux canaux ou un canal.

Connectez les fils des haut-parleurs en fonction du mode et des illustrations ci-dessous.

Sortie deux canaux ① Haut-parleur (gauche) ② Haut-parleur (droit)

Sortie un canal ① Haut-parleur (mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéréo du véhicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

• Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

Système stéréo du véhicule Sortie des haut-parleurs Blanc/noir: gauche Blanc: gauche Gris/noir: droite Gris: droite Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Remarques

• Si les fils d'entrée des haut-parleurs d'un appareil central sont connectés à cet amplificateur, l'amplificateur se met automatiquement en service lorsque l'appareil central est mis en service. Lorsque l'appareil central est mis hors service, l'amplificateur se met automatiquement hors service. Cette fonction peut ne pas fonctionner sur certains appareils centraux. Dans ce cas, utilisez le fil d'une télécommande du système (vendu séparément). Si plusieurs amplificateurs sont connectés de manière synchrone, reliez l'appareil central et tous les amplificateurs via le fil de la télécommande du système.
• Connectez le fil de la télécommande du système lorsque vous souhaitez mettre le système stéréo du véhicule sous tension, et non l'amplificateur.

Connexion de la borne d'alimentation

L'utilisation d'un fil de batterie rouge spécial et d'un fil de terre RD-223 (vendus séparément) est recommandée. Connectez le fil de la batterie directement sur la borne positive de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

Attention

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

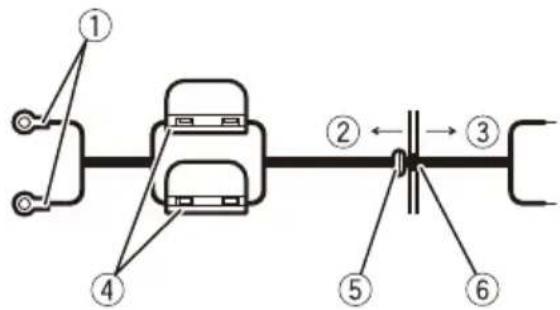

1 Positionnez le fil de la batterie du compartiment du moteur jusqu'à l'intérieur du véhicule.

• Lors du perçage d'un trou de passage des câbles dans la carrosserie du véhicule et le passage d'un fil de la batterie à travers celui-ci, veillez à ne pas créer un court-circuit du fil en l'endommageant avec les bords coupants ou les bavures du trou.

Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive de la batterie.

① Borne positive ② Compartiment du moteur ③ Intérieur du véhicule ④ Fusible (25 A) × 2 ⑤ Inserez la rondelle en caoutchouc du joint torque dans la carrosserie du véhicule. 6 Percez un trou de 14mm dans la carrosserie du véhicule.

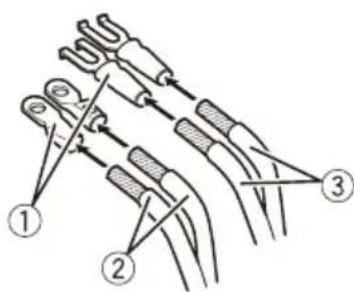

3 Fixez les cosses aux extrémités des fils. utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosse (vendue séparément) ② Fil de la batterie ③ Fil de terre

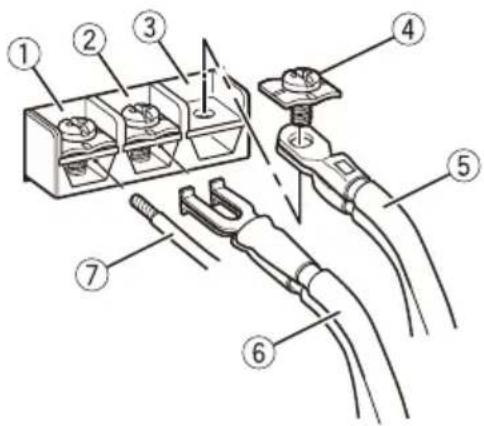

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

Borne de la télécommande du système Borne de masse Borne d'alimentation Vis de la borne Fil de la batterie Fil de terre Fil de la télécommande du système

Connexion des bornes de sortie des haut-parleurs

1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l'extrémité des fils des haut-parleurs et exposer environ 10mm de fil, puis torsadez le fil.

2 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Cosse (vendue séparément) Fil du haut-parleur

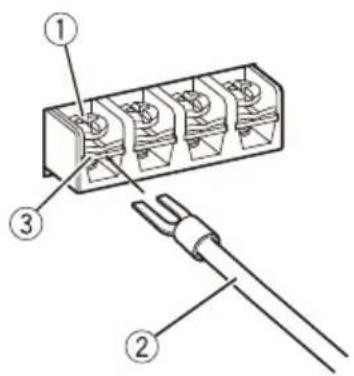

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

Vis de la borne Fils des haut-parleurs Bornes de sortie des haut-parleurs

Attention

• Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d'endommager des pièces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procédez pas à l'installation dans :

Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du véhicule. Des emplacements où l'appareil peut gêner le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n’entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie. Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges ou ne touchent pas les jambes d’un passager, car cela pourrait entraîner un court-circuit. Lorsque vous percez pour installer l’amplificateur, vérifiez qu’il n’y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation:

Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte. - Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• La fonction de protection peut s'activer afin de protégérl'amplificateur contre une surchauffe causée par une installation dans un emplacement dans lequel la chaleur ne peut pas se dissiper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant, l'amplificateur réduit la puissance de sortie ou se met hors service jusqu'à ce qu'il se soit refroidi et atteinte une certaine température.
• Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4mm× 20mm) dans les trous pour vis et appuyez sur les vis à l'aide d'un tournevis de manière à créer une empreinte de l'emplacement des trous d'installation.

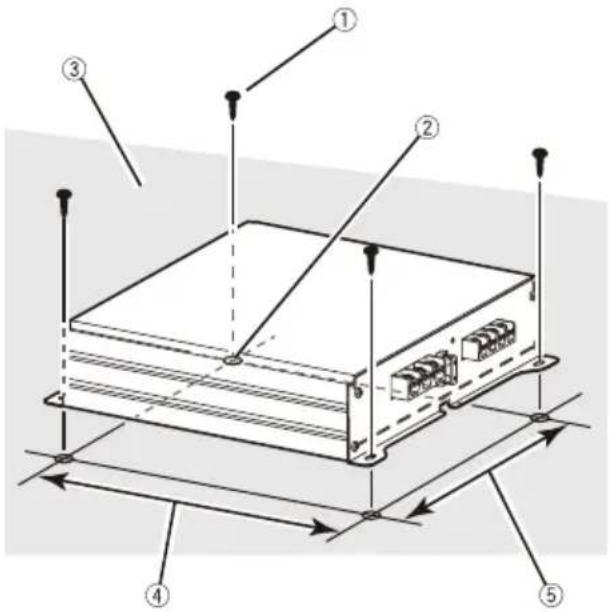

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4MM × 20MM)

Vis autotaraudeuses (4 mm × 20 mm) Percez un trou de 2,5 mm de diamètre. Tapis de sol ou châssis Distance entre les trous: 226,8 mm Distance entre les trous: 210 mm

Caractéristiques techniques

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse. Pôle négatif

Consommation électrique 16 A (4 Ω en alimentation en continu)

Consommation électrique moyenne 5A440 pour deux canaux

7,5 A (4 Ω pour un canal PONTÉ)

7,5 A (2 Ω pour deux canaux)

Fusible 30 A

Dimensions (L x H x P) 241,6 mm x 55,5 mm x 240 mm

Poids 1,84 kg (fils de câblage non inclus)

Puissance de sortie maximale 125 W × 2 (4 Ω) / 500 W (4 Ω) PONTEE / TOTALE 500 W (250 W × 2)

Puissance de sortie continue 70 W x 2 (à 14,1V, 4 Ω 20 Hz à 20 kHz, ≤ 1% DTH) 95 W x 2 (à 14,1V, 2 Ω 1 kHz, ≤ 1% DTH) 190 W x 1 (à 14,1V, 4 Ω PONTEE, 1 kHz, ≤ 1% DTH)

Impédance de charge 4Ω (2Ω à 8Ω acceptable)

Réponse en fréquence 10 Hz à 40 kHz (+0 dB, -3 dB)

Rapport signal/bruit 95 dB (Réseau IEC-A)

Distorsion 0,1% (10 W, 1 kHz)

Filtre passe-bas: Fréquence de coupure 32 Hz à 320 Hz Pente de coupure -12 dB/octave

Filtre passe-haut: Fréquence de coupure 32 Hz à 320 Hz

Pente de coupure... 12 dB/octave

Accentuation des graves: Fréquence 50 Hz Niveau 0 dB, 6 dB, 12 dB

Commande de gain: RCA 200 mV à 6,5 V Haut-parleur 0,8 V à 16 V

Niveau d'entree maximal/impedance: RCA 6,5 V/27 kHaut-parleur 16V/10kΩ

Remarques

• Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
• La consommation électrique moyenne correspond quasiment à la consommation électrique maximale de cet appareil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul de la consommation électrique maximale de plusieurs amplificateurs.

Enregistrez votre produit au
