76397 - Maquettisme Märklin - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Maquette de train
Échelle	HO (1:87)
Matériaux	Plastique, métal
Fonctionnalités	Modèle détaillé avec éclairage
Alimentation	Électrique (fonctionne sur rails Märklin)
Utilisation	Pour la construction de réseaux ferroviaires miniatures
Maintenance	Nettoyage régulier des rails et des contacts
Sécurité	À utiliser sous la supervision d'un adulte pour les enfants
Informations générales	Compatible avec d'autres modèles de la gamme Märklin

FOIRE AUX QUESTIONS - 76397 Märklin

Comment assembler les pièces du Märklin 76397 ?

Pour assembler les pièces du Märklin 76397, consultez le manuel d'instructions inclus dans l'emballage. Assurez-vous de suivre les étapes dans l'ordre et de ne pas forcer les pièces.

Quel type de moteur est recommandé pour le Märklin 76397 ?

Le Märklin 76397 est conçu pour fonctionner avec un moteur Märklin compatible. Vérifiez les spécifications du produit pour choisir le moteur approprié.

Comment connecter le Märklin 76397 à une alimentation électrique ?

Pour connecter le Märklin 76397 à une alimentation électrique, utilisez le transformateur recommandé dans le manuel. Assurez-vous de respecter les polarités et les tensions indiquées.

Que faire si certaines pièces ne s'emboîtent pas correctement ?

Si certaines pièces ne s'emboîtent pas correctement, vérifiez qu'il n'y a pas de débris ou de pièces mal orientées. Consultez également le manuel pour vous assurer que vous utilisez les bonnes pièces.

Comment entretenir le Märklin 76397 pour assurer sa longévité ?

Pour entretenir le Märklin 76397, nettoyez régulièrement les pièces avec un chiffon doux et évitez l'humidité. Vérifiez également les connexions électriques et remplacez les pièces usées si nécessaire.

Où trouver des pièces de rechange pour le Märklin 76397 ?

Les pièces de rechange pour le Märklin 76397 peuvent être commandées auprès de revendeurs agréés Märklin ou directement sur le site officiel de la marque.

Le Märklin 76397 est-il compatible avec d'autres modèles ?

Oui, le Märklin 76397 est généralement compatible avec d'autres modèles Märklin, mais il est recommandé de vérifier les spécifications de compatibilité dans le manuel ou sur le site officiel.

Comment résoudre les problèmes de fonctionnement du Märklin 76397 ?

Pour résoudre les problèmes de fonctionnement, vérifiez les connexions électriques, assurez-vous que les pièces sont correctement assemblées et consultez le manuel pour des conseils de dépannage.

Quelles sont les dimensions du Märklin 76397 ?

Les dimensions du Märklin 76397 sont spécifiées dans le manuel d'instructions. Assurez-vous d'avoir suffisamment d'espace sur votre maquette pour l'installer.

Quelle est la garantie pour le Märklin 76397 ?

La garantie du Märklin 76397 est généralement de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation éventuelle.

MODE D'EMPLOI 76397 Märklin

Positions signalétiques réelles 3

Information importante 8

Programmation 8

Montage 18

Positions signalétiques réelles

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.
• http://www.maerklin.com/en/imprint.html

Les signaux lumineux principaux H0 de cette série électronique ont les caractéristiques suivantes :

• Tous les signaux principaux se composent d'un module de commande et du mât de signalisation correspondant.
• Les signaux peuvent être commutés en mode conventionnel (transfo 66470, pupitre de commande 72720) ou en mode Digital (p. e. avec Keyboard 6040, Central Station, Mobile Station 60653). En cas de commande digitale, aucun décodeur complémentaire n'est nécessaire.
• Le changement de position du signal se fait en douceur de façon réaliste (fondu enchaîné).
• En cas de position «ralentissement», l'opérateur est tenu d'adapter la vitesse.
• Le module de commande ne peut être utilisé que pour la commande des signaux de la série Märklin correspondante.

Programmation

! Toute exploitation est impossible durant la programmation. Tenez compte du fait que le processus de programmation est interrompu si aucune entrée n'a été faite au bout de 30 secondes.

Installez les signaux à programmer sur votre Keyboard. Défi nissez un temps de réponse de 1000 ms pour la programmation. Cliquez ensuite sur ce symbole ↓ et confi rmez les messages suivants.

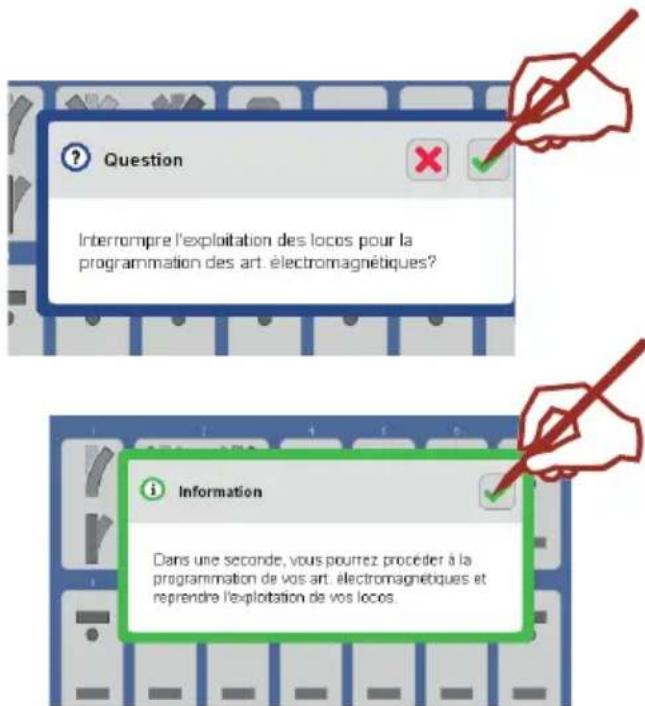

Question Interrompre l'exploitation des locos pour la programmation des art. électromagnétiques? Information Dans une seconde, vous pourrez procéder à la programmation de vos art. électromagnétiques et reprendre l'exploitation de vos locos.

Appuyez sur la touche «Stop» afi n d'interrompre l'alimentation en courant et raccordez le signal à la connexion de la voie principale ou de la voie de programmation (page 18). Veillez à ce que l'étrier métallique (étrier de programmation), protégé par du carton et situé sous le décodeur, soit bien enclenché. Rétablissez l'alimentation en courant en réappuyant sur la touche «Stop».

Lorsque le mode programmation est actif, les indications des signaux clignotent alternativement. Appuyez sur l'indication du signal lumineux installé sur le Keyboard de la Central Station.

Dans le cas d'un signal à indications multiples, d'autres indications clignotent alors alternativement. Vous trouverez les différentes étapes à suivre dans les exemples suivants.

76395: Hp1

Lorsqu'un signal d'avertissement est monté sur le mât du signal d'arrêt, il doit également être programmé.

Attendez maintenant que seul le signal d'avertissement clignote. Confi rmez ensuite le signal d'exécution correspondant au signal d'avertissement.

Vous trouverez des indications détaillées via la fonction aide „?“ de la Central Station (60213, 60214, 60215).

Construire section d'arrêt

Stopsectie maken

Connexion conventionnelle

Connexion conventionnelle

Connexion conventionnelle

Connexion conventionnelle
