MODE D'EMPLOI FTI372V FAGOR

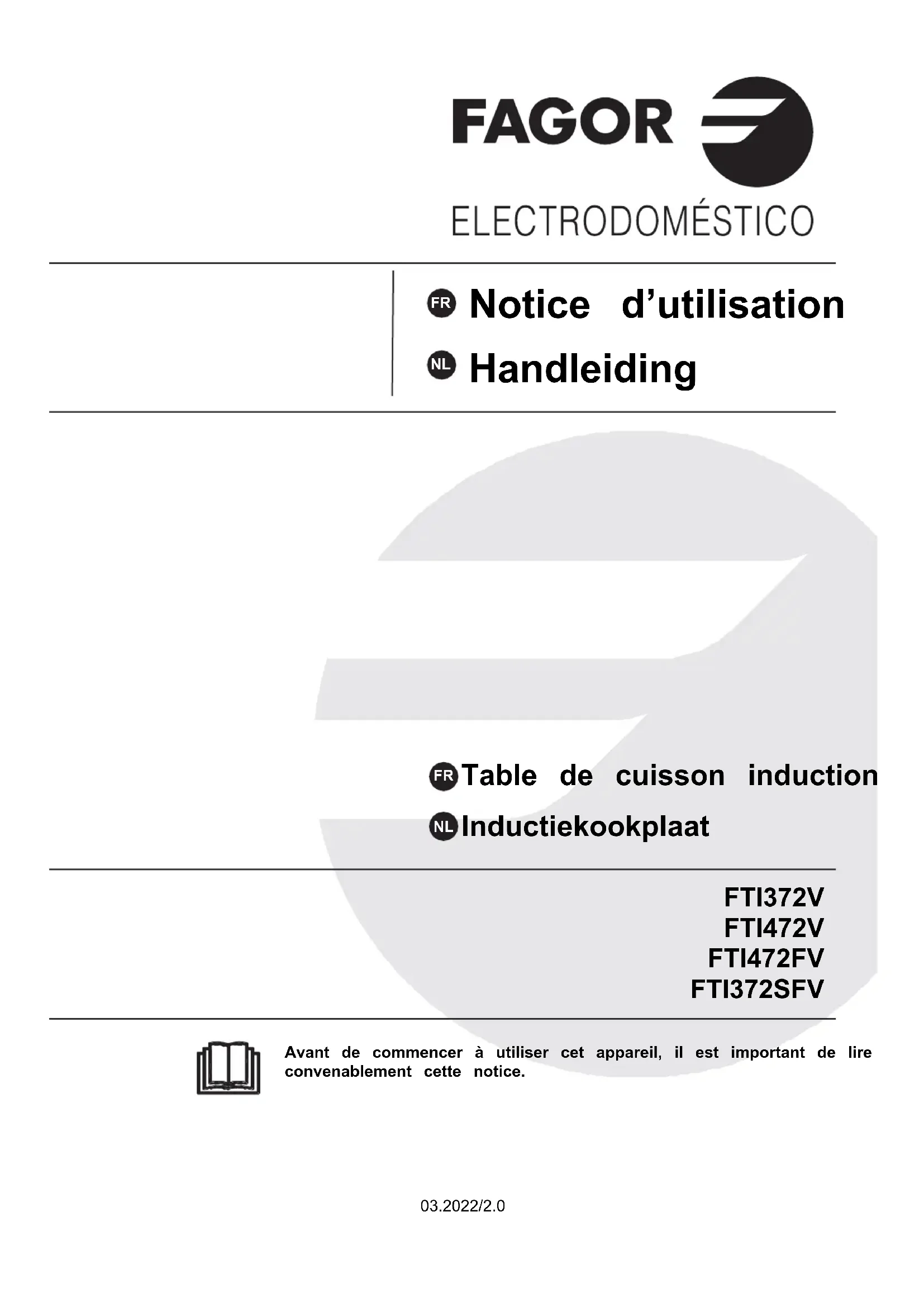

03.2022/2.0 Notice d’utilisation Handleiding Table de cuisson induction Inductiekookplaat Avant de commencer à utiliser cet appareil, il est important de lire convenablement cette notice.

NL2 Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d’utilisation, aux consignes d’installation et aux conseils de dépannage. Une lecture attentive de cette notice avant d’utiliser cette table de cuisson vous aidera à utiliser et à entretenir le produit correctement. AVANT DE CONTACTER VOTRE SERVICE APRES VENTE Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels. NOTE : Le fabricant, conformément à une politique de développement permanent de mise à jour du produit, peut effectuer toute modification nécessaire sans donner de notification préalable. SOMMAIRE

CARACTERISTISQUES TECHNIQUES ................................................................... 29 Déclaration du fabricant Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,

• Directive compatibilité électromagnétique (EMC) 2014/30/EU,

• Directive écoconception (ERP) 2009/125/CE.

• Directive RoHS 2011/65/CE Elle est ainsi marquée du symbole et est assortie d’une déclaration de conformité rendue accessible aux régulateurs de marché

Il est très important que cette notice soit gardée avec l’appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l’appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d’autrui. Nous vous prions donc de les lire attentivement avant d’installer et d’utiliser votre table. En ce qui concerne les informations pour installer, manipuler, entretenir et mettre au rebut l’appareil, se référer aux paragraphes ci-après de cette notice. Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel - les environnements du type chambres d’hôtes - la restauration et autres applications similaires y compris la vente au détail Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autre but que celui pour lequel il a été conçu ; c'est-à-dire pour la cuisson domestique de denrées alimentaires. Installation Cet appareil est lourd ; faites attention lors d’un déplacement. Cet appareil est fragile. Transportez-le dans sa position d’utilisation, faites attention lors de son déplacement et installation. Pour éviter tout risque, l’installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.5

Avertissement : avant d’accéder aux bornes de

raccordement, tous les circuits d’alimentation doivent être déconnectés du réseau électrique. Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Cet appareil est pourvu d’une connexion de terre uniquement à des fins fonctionnelles. Dans le cas d’une installation fixe, le raccordement au réseau doit être effectué par l’intermédiaire d’un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III. Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d’installation. Ne pas brancher l’appareil à une prise de courant non protégée contre les surcharges (fusible). Ne jamais utiliser de prises multiples ou de rallonge pour brancher l’appareil. Cet appareil n’est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.6 Instruction de mise à la terre : cet appareil doit être mis à la terre, dans le cas d’un dysfonctionnement ou d’une coupure électrique, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est ou doit être équipé d’un cordon pourvu d’un conducteur de mise à la terre et d’une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec la règlementation locale. MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entrainer des accidents. Après installation, vérifiez qu’il ne repose pas sur le câble d’alimentation. Il convient de ne pas utiliser d'adhésifs pour fixer l'appareil, ceux-ci ne sont pas considérés comme des moyens de fixation fiables.7 Utilisation Les surfaces sont de nature à chauffer pendant l’utilisation. Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l’appareil de quelque façon que ce soit. Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances à condition qu’elles aient reçu une supervision ou des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés. Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans. N’utilisez pas votre appareil pour le chauffage de la pièce. Après utilisation, éteignez l’interrupteur de contrôle. MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.8 MISE EN GARDE : Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue. S’assurer que les petits appareils électroménagers ou leur câble d’alimentation n’entrent pas directement en contact avec l’appareil chaud car leur isolation n’est pas résistante à haute température. Les foyers ne doivent pas être mis en marche à vide, sans récipient. Ne rayer pas la plaque de cuisson avec des objets pointus. N’utilisez pas la table comme surface de travail. Utiliser une batterie de cuisine adaptée et étant compatible avec votre appareil : foyers gaz ou plaque vitrocéramique ou plaque à induction. Il est interdit d’utiliser des récipients possédant un fond abîmé ou tranchant qui pourrait endommager la table de cuisson. Il est recommandé de ne pas déposer d’objets métalliques tels que couteaux, fourchettes, cuillères et couvercles dur le plan de cuisson vitrocéramique ou induction, car ils peuvent devenir chaud.9 Le sucre chauffé à haute température, en particulier, entrant en contact avec la plaque vitrocéramique ou induction peut provoquer des dommages irréversibles. La préparation des mets dans des récipients en aluminium ou plastique sur les foyers chauds n’est pas permise. Ne déposez aucun objet en plastique ou en feuille d’aluminium sur le foyer chaud vitrocéramique ou induction. Evider de poser sur la table vitrocéramique ou induction des récipients humides, car ils peuvent provoquer des dommages irréversibles (tâches indélébiles). Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à proximité ou sur l’appareil. MISE EN GARDE : Risque d’incendie : ne pas entreposer d’objets sur les surfaces de cuisson. MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasse ou de l’huile peut être dangereux et déclencher un incendie.

AVERTISSEMENT : Le processus de cuisson

est à surveiller. Un processus de cuisson court est à surveiller sans interruption.10 Il convient de veiller à ne pas toucher les éléments chauffants. Ne JAMAIS essayer d’éteindre un incendie avec de l’eau : mais arrêter l’appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu. ATTENTION : Ne laissez pas d’objets lourds ou tranchants tomber sur la table de cuisson. Si la surface de la table est fêlée, déconnecter l’appareil de l’alimentation pour éviter un risque de choc électrique. Contactez votre service après-vente. Après utilisation, arrêter le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles. ATTENTION : les personnes possédant des objets électro-médicaux métalliques implantés dans le corps (pacemaker, pompe à insuline, implant cochléaire, …) ne doivent pas s’approcher de la table de cuisson à indiction en cours de fonctionnement afin de ne pas interférer avec ces appareils du fait des champs électromagnétiques venant de la table à induction. Il est conseillé de demander l’avis de son11 médecin traitant avant d’utiliser la table à induction. Entretien Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sans surveillance. Les liquides renversés doivent être nettoyés du produit avant le faire fonctionner. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer le verre, ce qui pourrait érafler la surface et entraîner l'éclatement du verre. Ne pas utiliser de nettoyage à la vapeur pour nettoyer cet appareil. Service - réparations Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil. En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service12 après-vente ou des personnes de qualifications similaires afin d’éviter un danger. N’utilisez jamais ce produit si le câble d’alimentation, le bandeau de commande, la vitre sont endommagés de manière telle que l’intérieur de l’appareil est accessible. MISE EN GARDE : Si la surface est fêlée, déconnecter l’appareil de l’alimentation pour éviter un risque de choc électrique.

AVERTISSEMENT : Le processus de cuisson

est à surveiller. Un processus de cuisson court est à surveiller sans interruption.13 FTI372V FTI472V

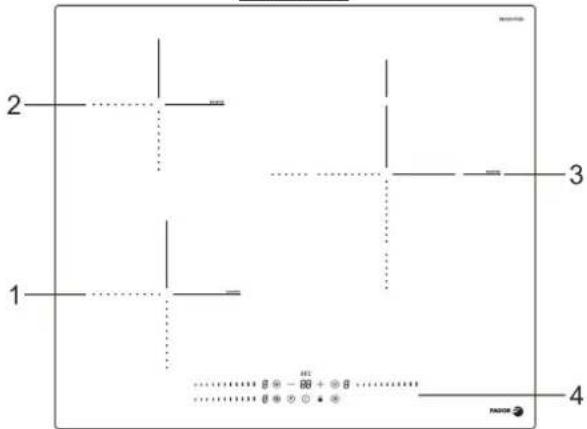

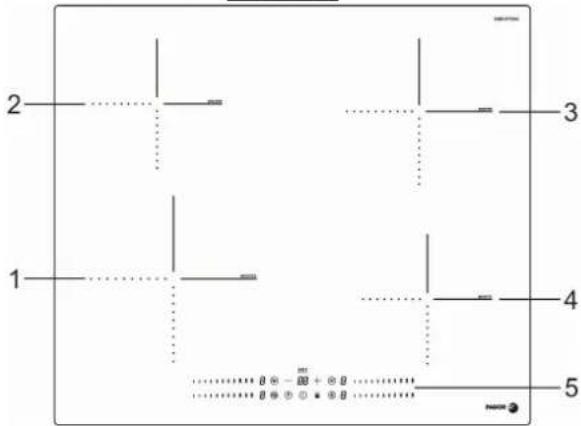

Utilisation des touches sensitives - Les touches sensitives répondent au simple touché, il n’est pas nécessaire d’appliquer une pression importante du doigt. - Les touches sensitives sont actionnées lorsque la première phalange est entièrement positionnée sur la touche (cf. schéma) - A chaque pression, un ‘bip’ est émis pour indiquer la prise en compte de l’action demandée. - Veuillez vous assurer que les touches de contrôle sont tout le temps propres et sèches et qu’aucun objet ne perturbe leur fonctionnement. Note : même un léger film d’eau peut perturber le bon fonctionnement des touches. 1 – Foyer 1800 /2100 W max 2 – Foyer 1200 /1500 W max 3 – Foyer 3000 /3600 W max 4 – Bandeau de commande 1 – Foyer 1800 / 2100 W max 2 – Foyer 1800 / 2100 W max 3 – Foyer 1800 / 2100 W max 4 – Foyer 1800 / 2100 W max 5 – Foyer « Flexi Zone » 3000 / 3600 W max

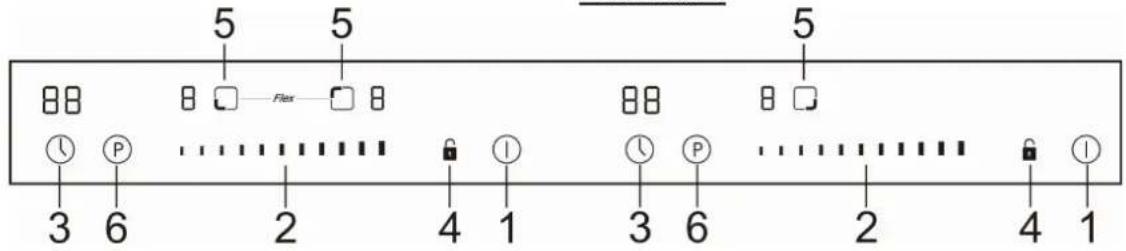

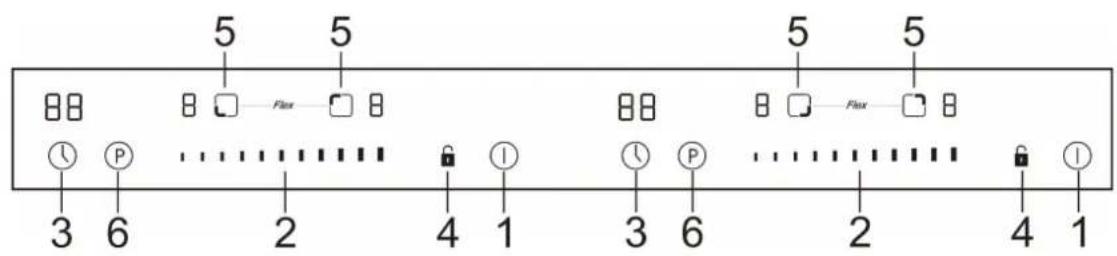

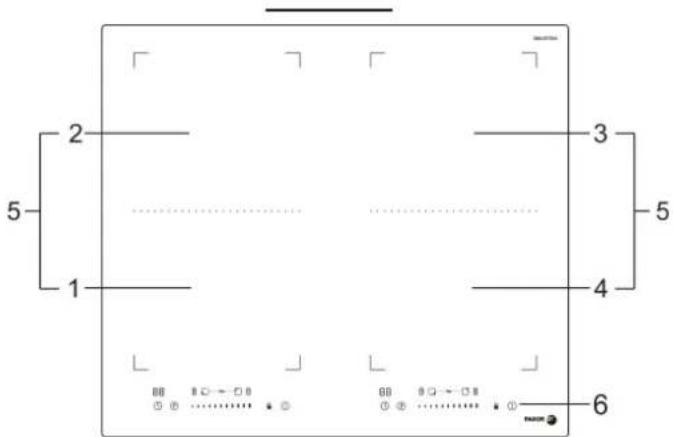

6 - Bandeau de commande

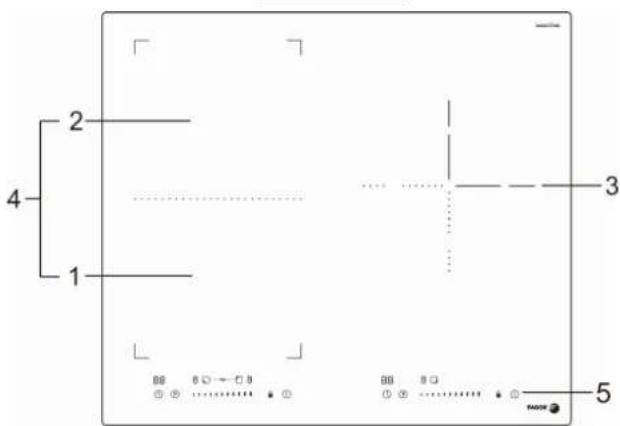

1 – Foyer 1800 / 2100 W max 2 – Foyer 1800 / 2100 W max 3 – Foyer 3000 / 4000 W max 4 – Foyer « Flexi Zone » 3000 / 3600 W max

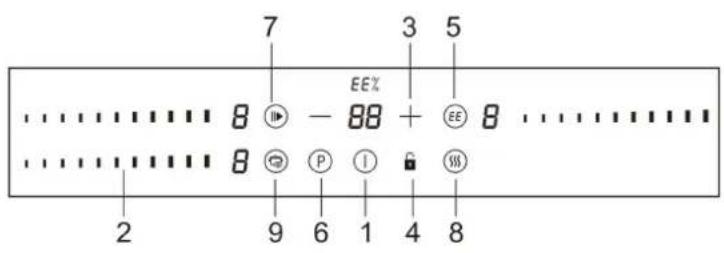

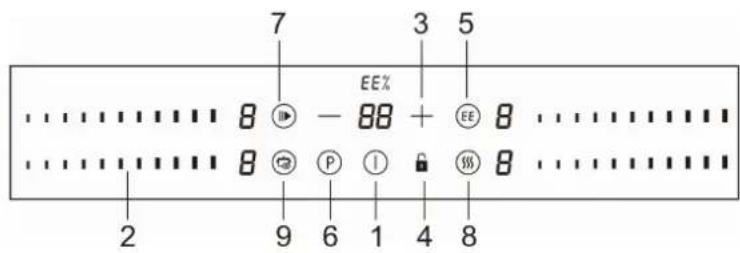

5 - Bandeau de commande

1. Bouton Marche/Arrêt

2. Sélecteur de puissance

5. Efficacité énergétique

8. Maintien au chaud

9. Détection automatique

1. Bouton Marche/Arrêt

2. Sélecteur de puissance

AVERTISSEMENTS - L’installation et l’entretien de l'appareil ne doivent être effectués que par un PERSONNEL QUALIFIÉ et en conformité avec les normes de sécurité locales. - Le non respect de cette règle annulera la garantie. - La plaque de cuisson ne doit pas être installée sur un appareil de refroidissement, un lave- vaisselle ou un sèche-linge. - Pour une meilleure fiabilité de l’appareil, la plaque de cuisson doit être installée de façon à ce que la diffusion de chaleur soit optimale. - Le mur et la zone de chaleur situés au-dessus de la plaque doivent être résistants à la chaleur. - Pour éviter tout dommage, le plan de travail et la colle doivent être résistants à la chaleur. - N’utilisez pas de nettoyeur vapeur. - Une planche doit être installée sous la plaque de cuisson. Installation de la table

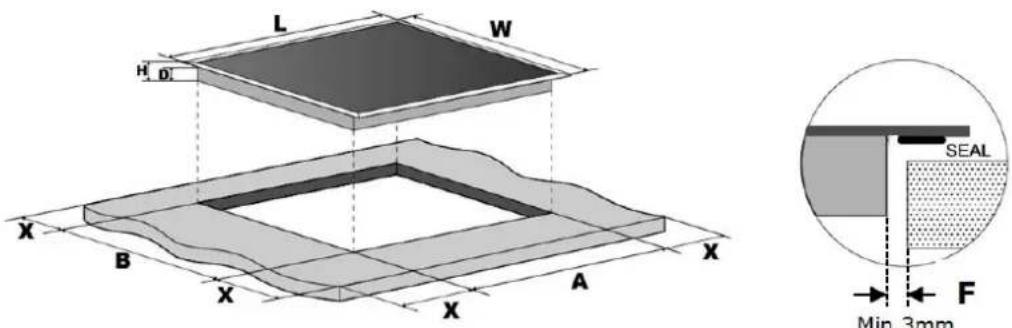

1 - Faites un trou dans le plan de travail en respectant les dimensions indiquées sur le schéma

ci-contre. Un espace minimum de 5 cm (50 mm) doit être laissé autour du trou. Le plan de travail doit être d’une épaisseur d’au moins 3 cm (30 mm) et composé d’un matériau résistant aux hautes températures pour éviter les déformations importantes causées par la chaleur dégagée par la table, comme illustré sur le schéma. L(mm) W(mm) H(mm) D(mm) maximum D(mm) (Sans boitier de connexion) A(mm) B(mm) X(mm) F(mm) FTI372V 590 520 58 54 54 560 490 50 mini 3 mini FTI472V 590 520 58 54 54 560 490 50 mini 3 mini FTI472FV 590 520 65 61 54 560 490 50 mini 3 mini FTI372SFV 590 520 65 61 54 560 490 50 mini 3 mini

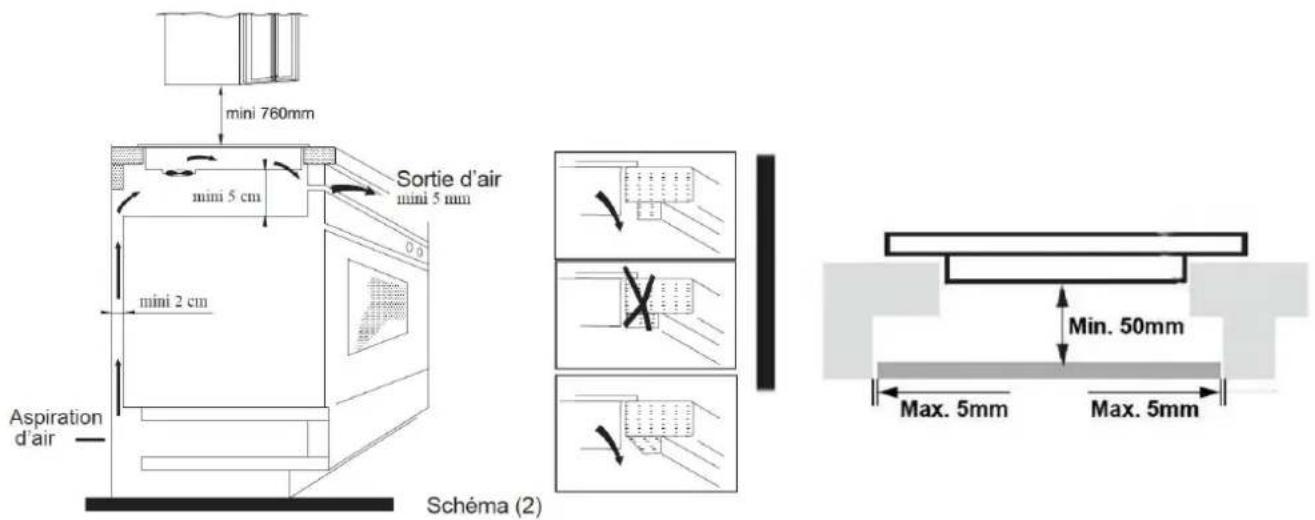

2 - Dans tous les cas, assurez-vous que la plaque de cuisson soit bien ventilée et que l’entrée

et la sortie d’air ne soient pas obstruées. Schéma (2). Note : la distance de sécurité entre la plaque de cuisson et tout meuble environnant de la plaque doit être d’au moins 760 mm.

INSTALLATION DE L’APPAREIL16

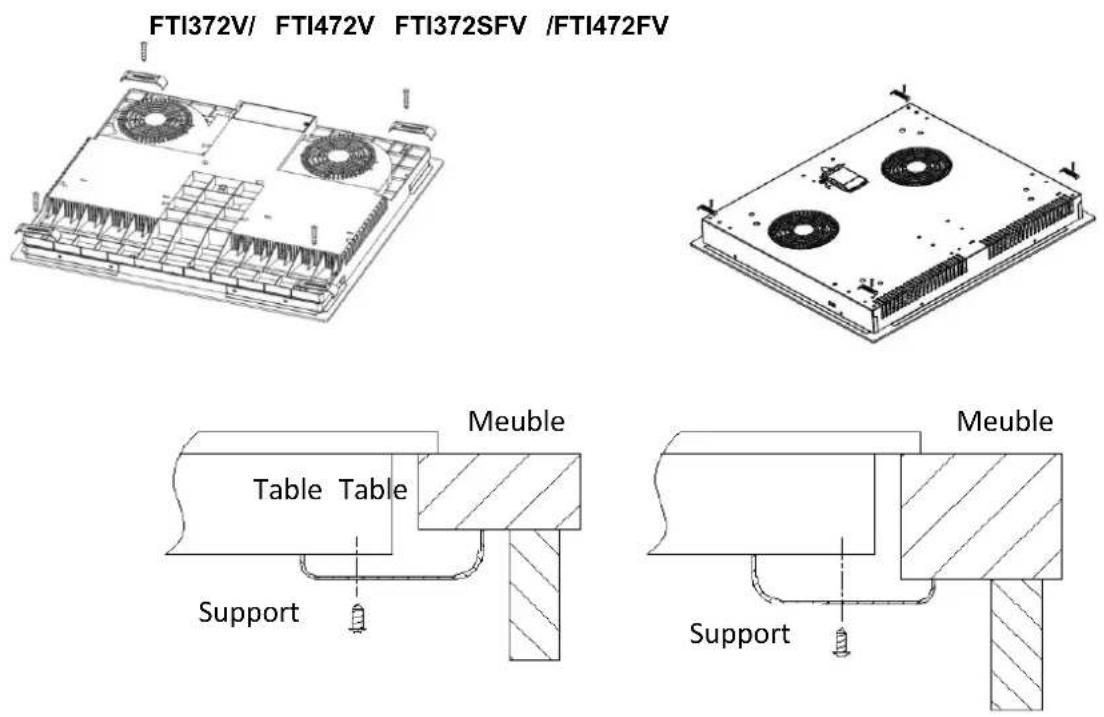

3 - Fixez la plaque de cuisson au plan de travail en vissant les quatre attaches situées sous la

plaque. La position des attaches peut être ajustée selon l’épaisseur du plan de travail. Schéma (3). FTI372V/ FTI472V FTI372SFV /FTI472FV Branchements électriques Vérifiez que le compteur de l’abonné et les fusibles peuvent supporter l’intensité absorbée par la table, compte tenu des autres appareils électriques branchés. Calibre des fusibles de lignes (un par phase) : 32 ampères pour les tables FTI372V/FTI472V,48 ampères pour les tables FTI372SFV/FTI472FV L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple (risque d’incendie). Utilisez un branchement comportant une borne de mise à la terre, qui doit être obligatoirement être raccordée conformément à la norme NF C 15-100. La ligne d’alimentation électrique partant du compteur ne devra pas être inférieure à 4 mm² par conducteur. Pour les tables FTI372FSV,FTI472FV,FTI372V,FTI472V, le branchement doit suivre le schéma suivant : Schéma (3) Meuble Table Table Support Support Meuble17 L'appareil une fois installé, assurez-vous que le câble d’alimentation est facilement accessible. L’installateur doit s’assurer que la connexion électrique est correcte et qu’elle est conforme aux normes locales. - Le câble ne doit pas être plié ou comprimé. - Le câble doit être vérifié régulièrement et ne doit être remplacé que par un technicien qualifié. - L’appareil doit être installé selon les normes électriques nationales. FTI372V/FTI472V FTI472FV FTI372SFV Principe de fonctionnent de l’induction La plaque de cuisson par induction est équipée d’une bobine composée d’un matériau ferromagnétique et d’un système de contrôle. Le courant électrique génère un puissant champ magnétique à travers la bobine. Cela produit un grand nombre de tourbillons qui produisent de la chaleur qui est ensuite transmise à travers la zone de cuisson à l’ustensile de cuisson. Choisir la bonne batterie de cuisine N’utiliser que des ustensiles de cuisine adaptés pour l’induction. - Vous pouvez vérifier ce point sur les emballages ou sur le fond des ustensiles de cuisson. - Vous pouvez aussi faire le test dit ‘de l’aimant’. Approcher un aimant sur la base du récipient, si l’aimant est attiré et se ‘colle’ au récipient, alors celui-ci convient à la cuisson par induction - Vous n’avez pas d’aimant, placez le récipient sur une zone de cuisson. Si la zone de cuisson correspondante affiche un niveau de puissance, cela indique que l’ustensile convient. Si ‘ ‘ clignote, cela indique que l’ustensile ne convient pas. - Les batteries de cuisine en inox pure, aluminium ou cuivre sans base métallique, verre, bois, porcelaine et céramique ne conviennent pas à la cuisson par induction. Choisir la bonne batterie de cuisine Ne pas utiliser de récipient avec un fond abîmé ou arrondi. S’assurer que le diamètre des récipients est adapté au diamètre du foyer et qu’il est bien positionné au centre.

Pour déplacer le récipient, ne pas le glisser sur la zone de travail mais le soulever. Placez la casserole au centre de la zone de chauffe Dimensions minimales des récipients pour une efficacité de cuisson optimale : Taille des foyers (mm) Diamètre minimal du réci

Taille des foyers (mm) Diamètre minimal du réci

Zone Flexible 400*210 250 - - Conseils d’utilisation Information avant utilisation Après avoir mis la plaque de cuisson sous tension, un signal sonore est émis, les indicateurs de puissance s’allument pendant une seconde puis s’éteignent, indiquant que la plaque de cuisson est utilisable et entre en mode veille. Mise en fonctionnement 1 – Appuyer sur la touche 1 (Marche/Arrêt) pour mettre en fonctionnement la table de cuisson. Note : Chaque zone de chauffe est indépendante des autres 2 – Placer l’ustensile de cuisson au centre de la zone que vous souhaitez utiliser. Note : Veuillez vos assurer que le dessous de la poêle ou de la casserole et la surface de la table sont propres et secs.

Le choix de la zone de cuisson se fait directement en glissant le doigt sur le réglage de puissance

Sélectionner en premier lieu la zone de cuisson, un indicateur lumineux clignote pour confirmer la selection. Ensuite ajuster la puissance en glissant le doigt sur la zone de réglage. Note : Si aucune puissance n’est sélectionnée au bout d’1 minute, la plaque de cuisson s’éteint d’elle-même. Pour la remettre en fonctionnement, recommencer par l’étape 1. Note : La puissance de chauffe peut être modifiée à n’importe quel moment en agissant sur les touches contrôle de glissière ou la zone de réglage Important : Ne jamais laisser un foyer en fonctionnement sans ustensile de cuisinière adapté posé dessus. Important : Ne jamais laisser une cuisson sans surveillance. Mise à l’arrêt

Eteindre la zone de cuisson en glissant le doigt sur la zone sensitive jusqu’à

0. S’assurer que l’afficheur indique bien “0”.19

Sélectionner en premier lieu la zone de cuisson, un indicateur lumineux clignote pour confirmer la selection. Ensuite éteindre la zone de cuisson en glissant le doigt sur la zone sensitive jusqu’à 0. S’assurer que l’afficheur indique bien “0”. 2 – Appuyer sur la touche 1 (Marche/Arrêt) pour mettre en à l’arrêt la table de cuisson. 3 – ATTENTION aux surfaces chaudes : A la fin de la cuisson la table reste chaude, le voyant ‘ ’ indique quel(s) foyer(s) reste(nt) chaud(s). Lorsque ce voyant s’éteint, cela signifie que les surfaces se sont refroidies et que le risque de brûlures est absent. Note : Lors de l’arrêt du voyant, veuillez faire attention avant de toucher la vitre de la table. Remarque sur l’économie d’énergie : Pour maintenir un plat au chaud (avant de le servir par exemple), vous pouvez vous servir de l’indicateur de surface chaude ( ) pour référence. Utilisation de la zone flexible (FTI372SFV/FTI472FV) Cette fonction ne fonctionne que sur les zones de cuisson 1 et 2 Acivation de la zone flexible Appuyer sur les 2 touches de zones en même temps pour active la zone flexible. L’afficheur indiquera « = », ce qui veut dire que les 2 zones sont liées. Le chiffre indique le niveau de puissance de la zone liée Annuler la zone flexible Appuyer directement sur l’une ou l’autre des 2 zones sélectionnées. L’indicateur passera alors de « = » à « - » ou « 0 ». La zone flexible est annulée. Il faudra alors sélectionner la puissance sur chaque zone. Pour activer la fonction Booster (en fonction des modèles)

Appuyer sur la zone sensitive pour choisr la zone de cuisson.

Appuyer sur la touche sensitive de la zone de cuisson 2 – Appuyer sur « P ». et la puissance sera au maximum Pour désactiver la fonction Booster

Appuyer sur la zone sensitive pour choisr la zone de cuisson.20

Appuyer sur la touche sensitive de la zone de cuisson. 2 – Appuyer de nouveau sur la touche « P », sur la touche « - » ou n’importe où sur la zone 2 jusqu’à ce que l’afficheur indique la puissance désirée Note : Sans action de la part de l’utilisateur, la fonction booster s’arrête d’elle-même au bout de 5 minutes puis passe au niveau de cuisson « 9 » Utiliser la fonction de détection automatique ( FTI372V/FTI472V) Lors de l’activation de cette fonction, la table de cuisson détectera automatiquement à quel endroit l’ustensile de cuisson sera posé et ajustera automatiquement la puissance de chauffe à cet endroit. Activation de la fonction Appuyer sur la touche de détection automatique L’afficheur affiche “-” lorsque l’ustensile peut être posé. Annulation de la fonction Appuyer de nouveau sur la touche de détection automatique. Utilisation de la fonction d’efficacité énergétique (FTI372V/FTI472V) Pour les table induction, meilleur est l’ustensile, meilleure sera l’efficacité de cuisson. Cette fonction permet de determiner la qualité de chaque ustensile et indique l’efficacité de cuisson. Activation de la fonction Appuyer sur la touche EE, l’indicateur EE% s’allume. Poser l’ustensile sur la table et l’indicateur affichera le pourcentage de puissance utilisé. Note : si la minuterie, la sécurité enfant ou la fonction d’efficacité énergétique sont activées en même temps, les informations s’afficheront sur l’indicateur alternativement. Annulation de la fonction Appuyer sur la touche EE, l’indicateur EE% s’éteint. Utilisation de la fonction maintien au chaud (FTI372V/FTI472V) Activation de la fonction

1 - Appuyer sur la zone sensitive pour choisr la zone de cuisson.

2 - Appuyer sur la touche ‘maintien au chaud’, l’afficheur de la zone

indique “ | ”21 Annulation de la fonction

1 - Appuyer sur la zone sensitive pour choisr la zone de cuisson..

2 - Appuyer sur la touche ‘maintien au chaud’, l’afficheur s’éteint et la

zone revient à la précédente puissance sélectionnée. Utilisation de la function Pause/Reprise (FTI372V/FTI472V)

1. Appuyer sur la touche, toutes les zones de cuisson en

fonctionnement s’arrêtent. Tous les afficheurs “||” Appuyer de nouveau sur la touche, et toutes les zones de cuisson en pause se remettent sur leur position de chauffe d’origine. - Cette fonction n’est possible que si une ou plusieurs zones sont en fonction. - Si la reprise n’est pas activée dans les 30 minutes après la mise en pause, la table de cuisson s’éteint automatiquent. Utilisation de la fonction ECO (FTI472V) La puissance totale de la plaque à induction avec fonction ECO peut être limitée à 3,6 / 7,2 kW. Cette table de cuisson peut être connectée à une alimentation de 16 ou 32 A et configurée pour fonctionner sur n'importe lequel de ces paramètres d'alimentation. Pour configurer la table de cuisson en mode ECO

1- Appuyez sur la touche ON / OFF pour allumer l'alimentation. Le

buzzer émet un bip, tous les affichages indiquent «-» et «- -».

2- Touchez simultanément et pendant 3 secondes. Le buzzer

émet un bip indiquant que la plaque à induction entre dans la sélection du mode ECO.

3- Si vous touchez « » et que le numéro 72 apparaît sur l’écran,

cela indique que la puissance totale sera réglée sur le niveau de puissance 7200W (32A). - Si vous touchez « » et que le numéro 36 apparaît sur l’écran, cela indique que la puissance totale sera réglée sur le niveau de puissance 3600W (16A).22

4- Appuyez sur la touche « Sécurité enfants », l'affichage de la

minuterie cesse de clignoter et la touche de zone précédemment sélectionnée affichera «o» indiquant que le réglage est correct.

5- Appuyez sur ON / OFF pour éteindre. Allumez ensuite et la table

de cuisson est configurée prête à être utilisée avec le mode « ECO » que vous avez défini. Pour modifier le paramètre de configuration ECO

• Coupez l'alimentation électrique de la table de cuisson.

• Laissez l'alimentation hors tension pendant une minute.

• Remettez l'alimentation électrique en marche.

• Suivez les instructions sous « Pour configurer la table de cuisson en mode ECO » à partir du point «1». REMARQUE: La configuration du mode ECO ne peut être entrée qu'une seule fois si l'alimentation électrique de la table de cuisson n'est pas coupée. Sécurités automatiques Protection sur-température Un capteur installé dans la table de cuisson mesure en permanence la température à la surface de la table. Si une température top importante est détectée, la table de cuisson sera automatiquement mise à l’arrêt. Lorsque la température à la surface de la table de cuisson est redevenue normale, la table de cuisson redevient opérationnelle. Avertissement chaleur résiduelle A la fin de la cuisson la table reste chaude, le voyant ‘ ’ indique quel(s) foyer(s) reste(nt) chaud(s). Coupure automatique La table de cuisson est programmée pour s’éteindre automatiquement si aucune action n’est effectuée pendant un temps définit (lors d’un oubli d’arrêt par exemple). Ce temps est programmé en fonction de la puissance définit et est noté dans le tableau ci-dessous : Niveau de puissance 1 2 3 4 5 6 7 8 9 Temps de fonctionnement maximal sans action (heure)

Options d’utilisations Verrouillage des touches (sécurité enfant) Cette table de cuisson permet de bloquer l’utilisation des touches sensitives pour éviter des modifications involontaires. Lorsque le verrouillage est enclenché, toutes les touches sont inopérantes, à l’exception de la touche Marche/Arrêt (touche 1).

1. Pour actionner le verrouillage, appuyer sur la touche 4 ( ), l’indicateur lumineux affiche .

La table est verrouillée.

2. Pour désactiver le verrouillage, assurez vous que la table est bien en fonctionnement,

appuyer à nouveau quelques secondes sur la touche 4 ( ), l’indicateur lumineux s’éteint et vous pouvez à nouveau utiliser la table de cuisson.23 Remarque : Lorsque le verrouillage est activé, seule la touche 1 (Marche/Arrêt ) est utilisable pour éteindre la table de cuisson en cas d’urgence. Lors de la remise en fonctionnement de la table de cuisson, il faudra désactiver le mode verrouillage en suivant les indications du point 2. Utilisation de la minuterie La minuterie peut être utilisée de 2 manières différentes :

1. Minuteur simple de rappel. Dans ce cas, à la fin du décompte, la minuterie émettra une

sonnerie mais n’arrêtera pas le fonctionnement de la table de cuisson

2. Minuteur avec arrêt d’un foyer de cuisson.

La minuterie a une amplitude de 1 à 99 minutes quel que soit le mode d’utilisation. Utilisation de la minuterie en minuteur de rappel

1 – Assurez-vous que la table de cuisson est en fonctionnement et qu’aucune zone de cuisson n’est active, l’indicateur de puissance sur chaque foyer reste fixe ‘-‘ 3 – Régler l'heure en appuyant sur + ou - (ici : 5) 3 – A la fin du décompte, la table de cuisson émet une alarme (bip) pendant 30 secondes. L’afficheur indique alors ‘--‘

1 – Assurez-vous que la table de cuisson est en fonctionnement et qu’aucune zone de cuisson n’est active l’indicateur de puissance sur chaque foyer reste fixe ‘-‘ 2 – Appuyer sur la touche minuterie (touche 3) le chiffre « 00 » s’affiche et le 0 des unités clignote 3 – Ajuster la valeur de l’unité en appuyant sur les touches + ou - ou bien en glissant le doigt sur la zone (2) (ici : 5) 4 – Lorsque la valeur est définie, appuyer de nouveau sur la touche minuterie pour passer à la dizaine Le chiffre des dizaines clignote 5 – Ajuster la valeur des dizaines en appuyant sur les touches + ou - ou bien en glissant le doigt sur la zone (2) (ici : 2) Lorsque la minuterie est validée, le décompte commence immédiatement. L’afficheur indiquera alors le temps restant. 6 – A la fin du décompte, la table de cuisson émet une alarme (bip) pendant 30 secondes. L’afficheur indique alors ‘--‘ Utilisation de la minuterie en mode fin de cuisson

1 –Appuyer sur la zone sensitive pour choisr la zone de cuisson.24 2 – Régler l'heure en appuyant sur + ou - (ici : 5) 3 – Lorsque l'heure est réglée, le décompte commence immédiatement. L'afficheur indiquera le temps restant.

1 – Assurez-vous que la table de cuisson est en fonctionnement 2 – Sélectionner la zone de cuisson (touche 5) 3 – Appuyer sur la touche minuterie (touche 3) le chiffre « 00 » s’affiche et le 0 des unités clignote 4 – Ajuster la valeur de l’unité en appuyant sur les touches + ou - ou bien en glissant le doigt sur la zone (2) (ici : 5) 5 – Lorsque la valeur est définie, appuyer de nouveau sur la touche minuterie pour passer à la dizaine Le chiffre des dizaines clignote 6 – Ajuster la valeur des dizaines en appuyant sur les touches + ou - ou bien en glissant le doigt sur la zone (2) (ici : 2) Lorsque la minuterie est validée, le décompte commence immédiatement. L’afficheur indiquera alors le temps restant. Il est possible d’associer une minuterie à plusieurs zones, suivre la même procédure pour chaque de zone de cuisson. Si la minuterie est définie sur plusieurs zones : 1 – Lorsque vous réglez la minuterie pour plusieurs zones de cuisson, des points rouges au niveau de la puissance de la zone de cuisson correspondante est allumé. L'affichage de la minuterie montre le minuteur le plus faible. Le point de la zone correspondante clignote. La minuterie est réglée sur 15 min restant La minuterie est réglée. (45 min – non visible)25 2 – Une fois le compte à rebours expiré, la zone correspondante s'éteint. Ensuite, s’affichera le nouveau décompte le plus petit et le point de la zone correspondante clignotera. Pour éteindre la minuterie avant la fin programmée :

1. Sélectionner la zone de chauffe (5) qui doit avoir sa minuterie annulée

1. Sélectionner la zone de chauffe (5) qui doit avoir sa minuterie annulée

2. Appuyer sur la touche minuterie (4), l'indicateur clignotera.

3. Appuyer sur la touche ‘-‘ ou bien en glissant le doigt sur la zone (2) jusqu’à

"00", la minuterie est annulée. Conseils de cuisson Les conseils de cuisson sont donnés à titre informatifs seulement ; les réglages dépendent de plusieurs facteurs comme par exemple les ustensiles de cuisine, l’aliment à cuisiner, … Seule l’expérience de cuisine avec cette table de cuisson vous permettra de déterminer les bons ajustements de puissance. Niveau de puissance Utilisation 1 – 2 - Cuisson lente pour peu de quantité d’aliment - Faire fondre du beurre, chocolat, ou des aliments cuisent très vite - Cuisson lente - Faire frémir de l’eau doucement 3 – 4 - Réchauffage - Faire frémir de l’eau rapidement - Cuire du riz 5 – 6 - Faire cuire des crêpes, pancakes 7 – 8 - Faire griller de la viande - Faire sauter les légumes - Cuire les pates

9 - Faire frire la viande

- Faire bouillir de l’eau, de l’huile - Faire bouillir la soupe La minuterie est réglée. (30 min restant)26 Avant de commencer le nettoyage, assurez-vous que la plaque de cuisson est éteinte. Si vous le pouvez, il est conseillé de débrancher la plaque de cuisson avant de procéder au nettoyage. - Pour conserver l’éclat du verre en céramique, un nettoyage régulier est recommandé - Nettoyez les déversements et autres types d'incrustation à l’aide d’une éponge humidifiée à l’eau chaude. - Les poussières ou les particules de nourriture peuvent être enlevés avec un chiffon humidifié à l’eau chaude. - Si vous utilisez un détergent, veuillez vous assurer qu’il est adapté au verre en céramique et qu’il n'est pas abrasif ou bien sous la forme de poudre. Les produits nettoyants abrasifs ou les poudres à récurer peuvent endommager la surface en verre de la plaque. - Toutes les traces du détergent doivent être éliminées avec un chiffon humide. - Dans tous les cas d’utilisation de détergent, se référer aux conseils d’utilisation inscrits sur l’emballage du détergent. - Les poussières, les graisses et les liquides des aliments qui ont débordé doivent être nettoyés dès que possible. - S’ils ont le temps de durcir, ils seront plus difficiles à enlever. Cela est particulièrement vrai dans le cas des mélanges de sirop / de sucre qui pourraient piquer de manière permanente la surface de la plaque de cuisson s’ils sont brûlés. - Si un de ces aliments a fondu sur la surface en céramique, vous devez l'enlever immédiatement (lorsque la surface est encore chaude) à l'aide d'un grattoir spécifique pour verre céramique pour éviter tout dommage permanent sur la surface de la plaque de cuisson - Ne posez pas d'articles sur la plaque qui peuvent fondre : comme le plastique, les feuilles d'aluminium, le sucre, les mélanges de sirop sucrés, etc. - Évitez d'utiliser un couteau ou tout autre ustensile tranchant car il pourrait endommager la surface en céramique. - N’utilisez pas de laine d'acier ou d'éponge abrasive qui pourrait rayer la surface de façon permanente. - Ne pas utiliser d’appareil de nettoyage à la vapeur.

ENTRETIEN ET NETTOYAGE27

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même. En cours de fonctionnement, il est possible qu’un code apparaisse sur le bandeau de commande pour indiquer un problème de fonctionnement, si le cas se présente, notez-le afin de l’indiquer à votre service après vente. Le problème une fois résolu, appuyez sur la touche Marche/Arrêt pour redémarrer la table de cuisson. Si le problème persiste malgré toutes les vérifications, contactez votre service après-vente.

PROBLEMES CAUSES POSSIBLES SOLUTIONS

La table de cuisson ne s’allume pas Pas d’alimentation - Assurez-vous que la table de cuisson soit bien branchée et alimentée. - Vérifier que l’alimentation de votre logement est bien en fonctionnement Les touches sensitives ne répondent pas au touché Les touches sont bloquées Le verrouillage des touches est enclenché, se référer au paragraphe ‘Utilisation’ pour connaître le fonctionnement de cette option Les touches sensitives répondent difficilement au touché - La vitre en céramique est sale - Le doigt appuyant la touche n’est pas dans la bonne position - Nettoyer la vitre en céramique en suivant les conseils du paragraphe ‘Entretien et Nettoyage’ - Suivre les conseils du paragraphe ‘Description de l’appareil’ La vitre se raye - Le mode ou les ustensiles de nettoyage ne sont pas adaptés - Le fond des ustensiles de cuisson est abîmé - Suivre les conseils du paragraphe ‘Entretien et Nettoyage’ - Utiliser des ustensiles de cuisson à fond plat et sans accroc, suivre les instructions du paragraphe ‘Conseils d’utilisation’ Certains ustensiles de cuisson craquent, grésillent ou font du bruit Ceci est du à la construction et à la fabrication des ustensiles de cuisson Ces bruits sont normaux et ne dénotent pas d’un mauvais fonctionnement de la table de cuisson

RESOLUTION DE PROBLEMES28

Affichage d’n code panne Si un problème se produit, la table par induction se mettra automatiquement en mode de sécurité et affichera l’un des codes :

CODE ERREUR CAUSES POSSIBLES SOLUTIONS

E4 / E5 E7 / E8 Panne du capteur de température Panne du capteur de température du transistor bipolaire Contactez le service après vente E2 / E3 Tension anormale de l’alimentation Vérifiez si la source d’alimentation est normale. Eteignez puis rallumez l’appareil une fois que l’alimentation est rétablie. E6 / E9 Température élevée sur les générateurs Vérifier le fonctionnement du ventileur Redémarrez l’appareil une fois que la zone de cuisson a refroidi Autre Code Contacter le service après vente Modèle

Technologie de chauffage Induction Diamètre de la surface utile par zone de cuisson électrique (Ø) Avant gauche: 18 cm Arrière gauche : 16 cm Droit : 28 cm Pour les zones de cuisson non circulaires ; diamètre de la surface utile par aire de cuisson électrique (L x W) N/A Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique) Avant gauche: 185,5 Wh/g Arrière gauche : 192,9 Wh/g Droit : 188,2 Wh/g Consommation d’énergie de la plaque de cuisson, calculée par kg (EC plaque électrique) 188,9 Wh/kg CARACTERISTIQUES TECHNIQUES29 Modèle

Alimentation 220V-240V~ 50/60Hz Dimension (L*P*H) 590×520×65 mm Dimension d’encastrement (L*P) 560×490 mm Poids 11,9 kg Puissance maximale 7200 W Type de plaque Electrique Nombre de zones et/ou aires de cuisson 4 zones / 2 aires Technologie de chauffage Induction Diamètre de la surface utile par zone de cuisson électrique (Ø) N/A Pour les zones de cuisson non circulaires ; diamètre de la surface utile par aire de cuisson électrique (L x W) Avant gauche : 21,0 * 19,0 cm Avant droit : 21,0 * 19,0 cm Zone centrale gauche : 21,0*39,0cm Arrière droit : 21,0 * 19,0 cm Arrière gauche : 21,0 * 19,0 cm Zone centrale droit : 21,0*39,0cm Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique) Avant gauche : 186,4 Wh/kg Avant droit : 188,1 Wh/kg Zone centrale gauche : 182,6 Wh/kg Arrière droit : 186,3 Wh/kg Arrière gauche : 186,1 Wh/kg Zone centrale droit : 186,6 Wh/kg Consommation d’énergie de la plaque de cuisson, calculée par kg (EC plaque électrique) 186,0 Wh/kg30 Modèle

Alimentation 220V-240V~ 50/60Hz Dimension (L*P*H) 590×520×65 mm Dimension d’encastrement (L*P) 560×490 mm Poids 11,0 kg Puissance maximale 7200 W Type de plaque Electrique Nombre de zones et/ou aires de cuisson 3 zones / 1 aires Technologie de chauffage Induction Diamètre de la surface utile par zone de cuisson électrique (Ø) Droite : 28 cm Pour les zones de cuisson non circulaires ; diamètre de la surface utile par aire de cuisson électrique (L x W) Avant gauche : 21 x 19 cm Arrière gauche : 21 x 19 cm Milieu gauche : 21 x 39 cm Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique) Droite : 194.5 Wh/kg Avant gauche : 186,4 Wh/kg Arrière gauche : 186,1 Wh/kg Milieu gauche : 182,6 Wh/kg Consommation d’énergie de la plaque de cuisson, calculée par kg (EC plaque électrique) 187,4 Wh/kg31 Modèle

Alimentation 220V-240V~ 50/60Hz Dimension (L*P*H) 590×520×58 mm Dimension d’encastrement (L*P) 560×490 mm Poids 8,5 kg Puissance maximale 7200 W Type de plaque Electrique Nombre de zones et/ou aires de cuisson 4 zones Technologie de chauffage Induction Diamètre de la surface utile par zone de cuisson électrique (Ø) N/A Pour les zones de cuisson non circulaires ; diamètre de la surface utile par aire de cuisson électrique (L x W) Avant gauche : 21 cm Avant droit : 16 cm Arrière droit : 18 cm Arrière gauche : 16 cm Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique) Avant gauche : 172,9 Wh/kg Avant droit : 193,4 Wh/kg Arrière droit : 185,7 Wh/kg Arrière gauche : 190,7 Wh/kg Consommation d’énergie de la plaque de cuisson, calculée par kg (EC plaque électrique) 185,7 Wh/kg Les méthodes de mesures et de calcul du tableau ci-dessus ont été données conformément au règlement (EN) N°66/2014 de la commission.Importépar SIDEME SA

BP200 – F92306 LEVALLOIS-PERRET CEDEX

Mise au rebut Produit

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l’environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses Emballage
