BDP010 - Déshumidificateur BEKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	BEKO
Modèle	BDP010
Dimensions nettes (L x H x P)	282 x 204 x 402 mm
Poids net	9,8 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation électrique nominale	280 W
Courant nominal	1,6 A
Capacité de déshumidification (27°C - 60% HR)	4,5 L/jour
Capacité de déshumidification (30°C - 80% HR)	9,5 L/jour
Gaz réfrigérant	R290 (inflammable)
Quantité de gaz réfrigérant	30 g
Plage d'humidité réglable	30 % - 90 % (par pas de 5 %) ou mode continu
Température de fonctionnement	5 °C à 35 °C
Niveau sonore (selon mode)	56 / 53 / 51 dBA
Modes de fonctionnement	Silencieux, Déshumidification, Séchage
Minuterie programmable	0 à 24 heures (marche/arrêt)
Affichage numérique	2 chiffres (humidité ou minuterie)
Drainage continu	Oui (tuyau diamètre intérieur 10 mm)
Filtre à air	Lavable (nettoyage régulier conseillé)
Classe de protection	Classe I (mise à la terre)
Sécurité	Arrêt automatique réservoir plein, protection enfants (8 ans+)

FOIRE AUX QUESTIONS - BDP010 BEKO

Comment régler l'humidité souhaitée ?

Appuyez sur les boutons Haut/Plus ou Bas/Moins pour sélectionner une valeur entre 30 % et 90 % par incréments de 5 %. L'écran affiche la valeur choisie puis revient à l'humidité ambiante après 10 secondes. Pour un fonctionnement continu, réglez sur CO.

Comment utiliser la minuterie ?

Appuyez sur la touche TIMER. Pour une mise en marche différée (appareil éteint), réglez l'heure avec les boutons +/- (0-24h). Pour un arrêt différé (appareil en marche), faites de même. La valeur clignote puis se fige après 5 secondes. Pour annuler, appuyez à nouveau sur TIMER.

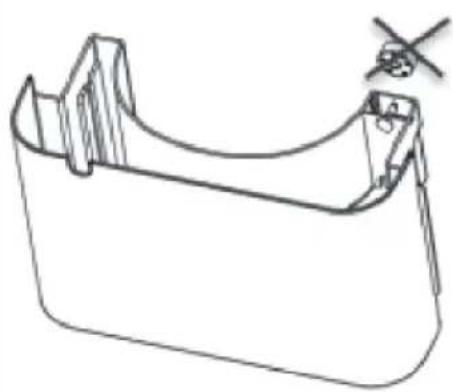

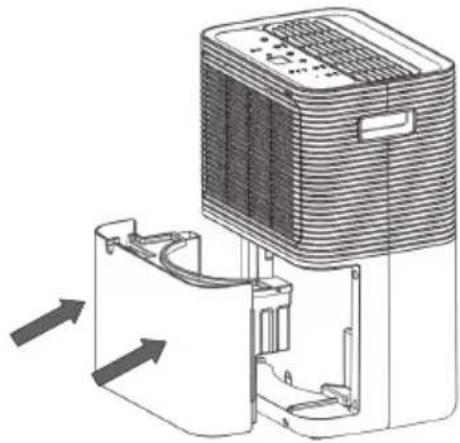

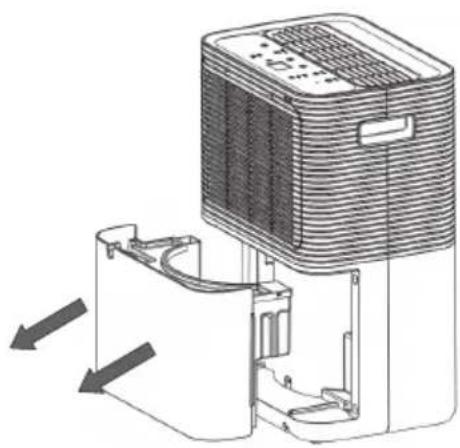

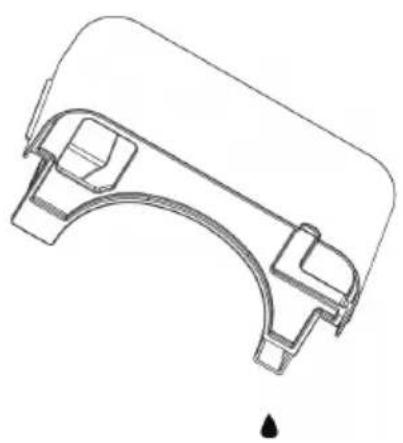

Comment vider le réservoir d'eau ?

Lorsque le voyant réservoir plein s'allume et que l'appareil émet 15 bips, retirez le réservoir en le tirant doucement par les côtés. Jetez l'eau et replacez le réservoir en appuyant fermement. Ne retirez pas le flotteur à l'intérieur.

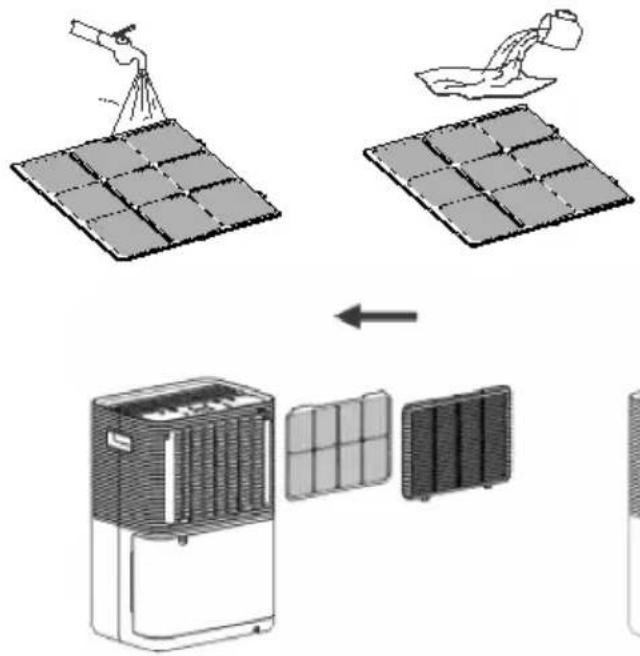

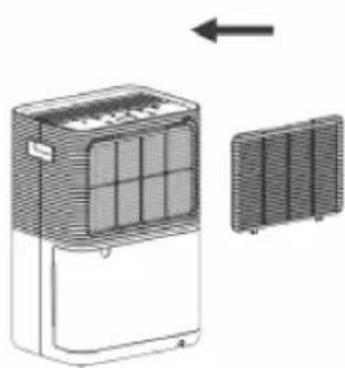

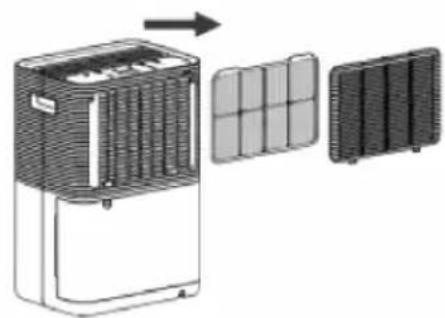

Comment nettoyer le filtre à air ?

Passez un aspirateur sur la surface du filtre. S'il est très sale, lavez-le à l'eau chaude avec un détergent doux, puis séchez-le soigneusement avant de le remettre en place. Un filtre obstrué réduit les performances.

Que signifie le code d'erreur E1 ?

Le code E1 indique un court-circuit ou un circuit ouvert du capteur de bobine. Vérifiez les connexions ou remplacez le capteur. Contactez un technicien agréé si nécessaire.

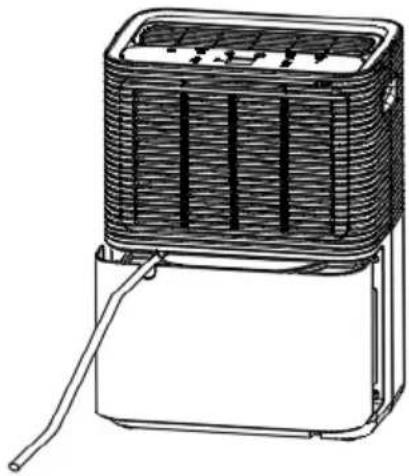

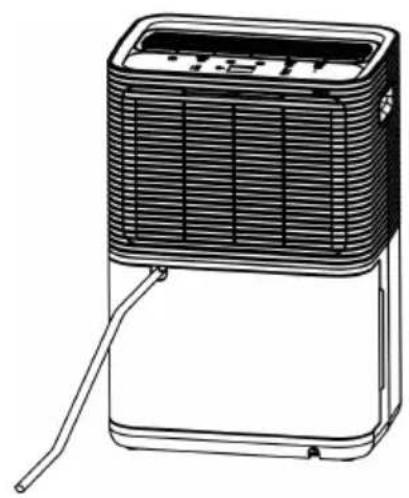

Puis-je utiliser un drainage continu ?

Oui. Insérez un tuyau en plastique (diamètre intérieur 10 mm) dans l'orifice de vidange situé sur la plaque intermédiaire, puis faites-le sortir sur le côté du réservoir. Assurez-vous que le tuyau est en pente descendante pour un écoulement correct.

Quel type de gaz réfrigérant est utilisé ?

L'appareil utilise le R290 (propane), un gaz réfrigérant inflammable. Suivez les consignes de sécurité : ne percez pas le circuit, ne l'exposez pas à des flammes nues et installez dans une pièce de plus de 4 m².

Puis-je faire fonctionner l'appareil à basse température ?

La température de fonctionnement est comprise entre 5 °C et 35 °C. En dessous de 5 °C, un dispositif de protection empêche le démarrage. Au-dessus de 35 °C, l'appareil peut également s'arrêter par sécurité.

Quels sont les modes disponibles ?

Le déshumidificateur propose trois modes : Silencieux (vitesse minimale, idéal la nuit), Déshumidification (réglage classique avec arrêt/redémarrage cyclique) et Séchage (puissance maximale pour assèchement rapide). En modes silencieux et séchage, la vitesse du ventilateur n'est pas réglable.

Que faire si l'appareil ne s'allume pas ?

Vérifiez : le cordon d'alimentation est-il branché ? Le réservoir d'eau est-il plein ou mal positionné (voyant clignotant) ? La température ambiante est-elle hors plage (5-35 °C) ? Dans ce dernier cas, le dispositif de protection est activé et l'appareil ne peut pas démarrer.

MODE D'EMPLOI BDP010 BEKO

Veuillez d'abord lire ce manuel d'utilisation.

Cher client,

Nous vous remercions d'avoir acheté un produit Beko. Nous espérons que ce produit vous apportera une entière satisfaction. Tous nos produits sont fabriqués dans une usine moderne et font l'objet d'un contrôle de qualité minutieux. À cet effet, veuillez lire en intégralité la présente notice avant d'utiliser cet appareil et conservez-la soigneusement pour une utilisation ultérieure. Si vous remettez le produit à un autre utilisateur, remettez-lui la notice d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans la notice d'utilisation.

Signification des pictogrammes

Vous trouverez les pictogrammes suivants dans cette notice d'utilisation :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

Ce symbole indique qu'il faut lire attentivement la notice d'utilisation.

Avertissement à propos des situations dangereuses qui pourraient entraîner des blessures ou des dégâts matériels.

Ce symbole indique qu'un technicien doit manipuler cet équipement en suivant les instructions du manuel d'installation.

Avertissement relatif aux actions à ne jamais effectuer.

Ce symbole indique que cet appareil utilise un réfrigérant inflammable. Si le réfrigérant a fui et est exposé à une source d'allumage externe, il y a un risque d'incendie.

Risque d'électrocution.

Ce symbole indique qu'il existe des informations dans la notice d'utilisation ou le manuel d'installation.

Ne pas couvrir.

(Pour le gaz réfrigérant R32/R290)

FR

ÉLÉMENTS PAPIER

FR

Cet appareil et ses accessoires se recyclent.

Points de collecte sur www.quefairedemesdechets.fr. Privilégiez la réparation ou le don de votre appareil.

TABLE DES MATIÈRES

1 Avertissement de sécurité 69

2 Instructions générales 76

2.1 Vérifications de la zone 76 2.2 Procédure de travail 76 2.3 Zone de travail générale 76 2.4 Vérification de la présence de réfrigérant 76 2.5 Présence d'un extincteur d'incendie 76 2.6 Pas de sources d'allumage 76 2.7 Zone aérée 76 2.8 Vérifications sur l'équipement de réfrigération 77 2.9 Vérifications sur les dispositifs électriques 77

3 Réparations sur les composants hermétiques 78

3.1 Réparation des composants de sécurité intrinsèque 78 3.2 Câblage 78 3.3 Détection de réfrigérants inflammables 78 3.4 Méthodes de détection des fuites 79 3.5 Enlèvement et évacuation 79 3.6 Procédure de chargement 79 3.7 Mise hors service 80 3.8 Étiquetage 80 3.9 Récupération 80

TABLE DES MATIÈRES

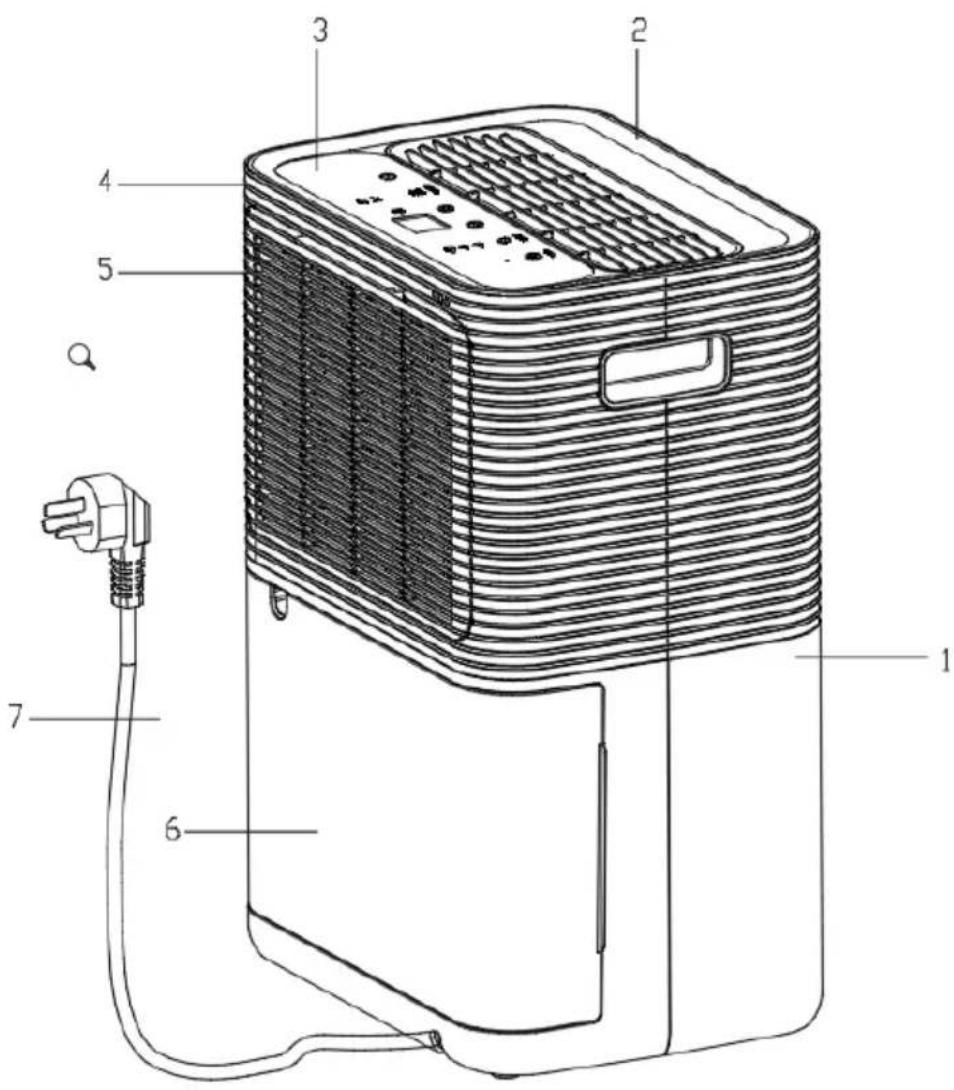

4 Schéma du produit 86

5 Notice technique d'utilisation 87

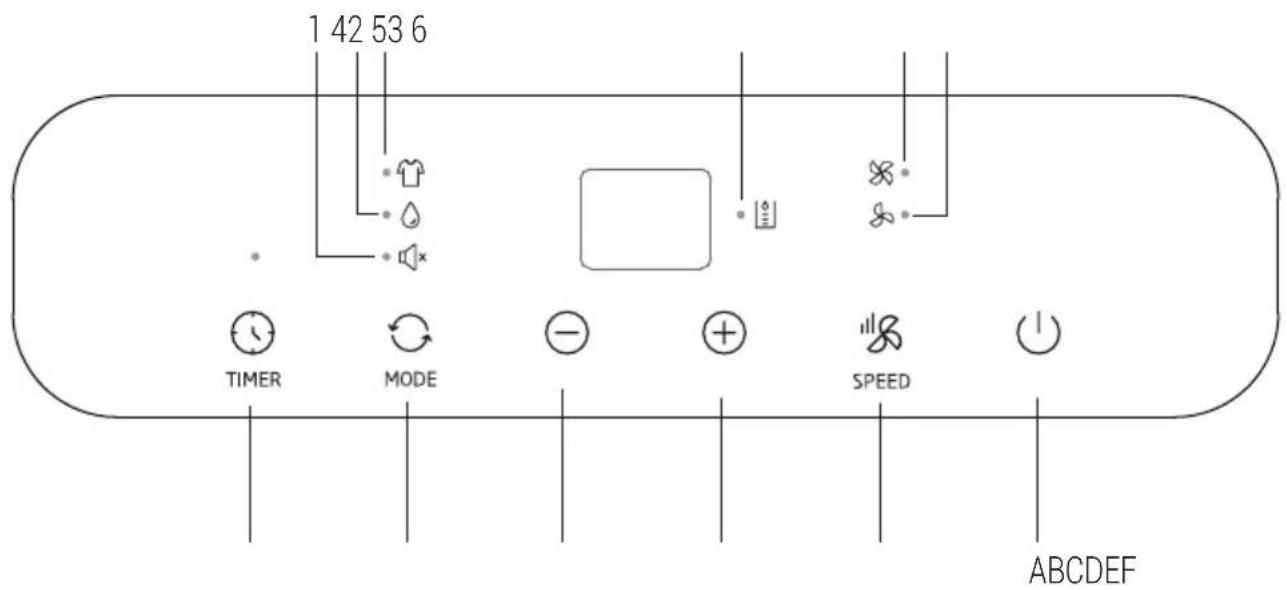

5.1 Fonctionnement du panneau de commande 87 5.2 Affichage numérique à 2 chiffres du niveau d'humidité et de la minuterie 87 5.3 Fonctions des boutons-poussoirs 87 5.4 Notice technique d'utilisation 88 5.5 Vidange de l'eau collectée 89 5.6 Drainage d'eau continu 91

6 Entretien 92

7 Dépannage 94

8 Directives européennes concernant la mise au rebut 95

9 Instructions d'installation 96

9.1 Consignes de la F-Gaz 96

1 Avertissement de sécurité

Très important !

Veuillez ne pas installer ou utiliser votre déshumidificateur avant d'avoir lu attentivement

ce manuel. Veuillez conserver ce mode d'emploi pour une éventuelle garantie de produit et pour référence ultérieure.

Avertissement :

N'utilisez aucun moyen pour accélérer le processus de dégivrage ou pour nettoyer l'appareil autre que ceux recommandés par le fabricant.

L'appareil doit être entreposé dans une pièce sans flamme nue (par exemple : un appareil à gaz) et source d'allumage (par exemple : un appareil de chauffage électrique) fonctionnant en continu.

Ne pas percer ni brûler.

Sachez que les gaz réfrigérants peuvent être inodores.

L'appareil doit être installé, utilisé et entreposé dans une salle dont la surface est supérieure à 4 m².

Avertissement :

Informations spécifiques concernant les appareils avec gaz réfrigérant R290.

Lisez attentivement tous les avertissements. Lors du dégivrage et du nettoyage de l'appareil, n'utilisez aucun outil autre que ceux recommandés par le fabricant. L'appareil doit être placé dans une zone sans source permanente d'inflammation (par exemple : flammes nues, appareils à gaz ou électriques en fonctionnement). Ne percez pas et ne brûlez pas l'appareil. - Cet appareil contient Y g (voir l'étiquette signalétique au dos de l'appareil) de gaz réfrigérant R290. R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement. Ne perforez aucune partie du circuit de réfrigérant. Si l'appareil est installé, utilisé ou stocké dans une zone non ventilée, la pièce doit être conçue de manière à éviter l'accumulation de fuites de réfrigérant, entraînant un risque d'incendie ou d'explosion provoqué par l'inflammation du réfrigérant elle-même provoquée par des radiateurs électriques, des cuisinières ou autres sources d'inflammation. L'appareil doit être entreposé de manière à éviter tout dommage mécanique.

Avertissement :

• Les personnes qui exploitent ou travaillent sur le circuit de réfrigérants doivent avoir la certification appropriée délivrée par un organisme accrédité qui assure la compétence dans la manipulation des réfrigérants selon une évaluation spécifique reconnue par les associations de l'industrie. L'appareil doit être entreposé dans une salle bien aérée dont la taille correspond à la taille spécifique pour son fonctionnement.
• Les réparations doivent être effectuées sur recommandation de l'entreprise de fabrication. L'entretien et les réparations qui nécessitent l'assistance d'un autre personnel qualifié doivent être effectués sous la supervision de personnel spécifique dans l'utilisation de réfrigérants inflammables. N'utilisez pas une prise de courant de mauvaise qualité ou inadaptée. N'utilisez pas les machines dans les situations suivantes : A : Près d'une source de feu. B : Un espace où de l'huile est susceptible de se déverser. C : Un espace exposé à la lumière directe du soleil. D : Un espace où de l'eau est susceptible de se déverser. E : Près d'un bain, d'une douche ou d'une piscine. N'insérez jamais de doigts, de barres dans la sortie d'air. Prenez soin d'avertir les enfants de ces dangers.

Avertissement :

Gardez l'appareil en position verticale pendant le transport et le stockage pour que le compresseur soit bien positionné. Avant de nettoyer l'appareil, éteignez-le ou débranchez toujours l'alimentation. Lorsque vous déplacez l'appareil, éteignez et débranchez toujours l'alimentation électrique, et déplacez-le lentement. Afin d'éviter la possibilité d'un incendie catastrophe, l'appareil ne doit pas être couvert. - Les prises de l'appareil doivent être conformes aux exigences locales de sécurité électrique. Si nécessaire, veuillez vérifier les exigences. Veillez à surveiller les jeunes enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Si le cordon d'alimentation est endommagé, il doit être remplacé par le constructeur, une personne mandatée pour faire le SAV ou toute autre personne qualifiée afin d'éviter toute mise en danger.

Avertissement :

Cet appareil peut être utilisé par des enfants âgés de 8 ans au moins ainsi que par des personnes ayant des capacités corporelles, sensorielles ou mentales restreintes ou manquant de connaissances ou d'expérience si celles-ci sont surveillées ou ont été informées quant à l'utilisation sûre de l'appareil et des risques existants. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance ne doivent pas être réalisés par des enfants laissés sans surveillance. Cet appareil doit être installé conformément aux réglementations nationales en matière de câblage. Détails du type et du calibre des fusibles : T, 250 V CA, 2 A ou plus. Recyclage

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers, et ce dans toute l'Union européenne. Afin de prévenir tout danger pour l'environnement ou la santé humaine provenant d'une élimination incontrôlée des déchets, recyclez cet appareil de façon responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour recycler votre appareil usagé, veuillez utiliser les systèmes de collecte et de récupération ou contactez le détaillant auprès duquel le produit a été acheté. Le magasin peut reprendre votre produit en vue de son recyclage en toute sécurité.

Avertissement :

PRG:R290:3 Faites appel à un technicien du SAV agréé pour la maintenance ou la réparation de ce déshumidificateur. Ne tirez pas, ne déformez pas ou ne modifiez pas le cordon d'alimentation, ne l'immergez pas non plus dans l'eau. Tirer ou mal utiliser le cordon d'alimentation peut endommager l'appareil et provoquer une décharge électrique. Vous devez respecter les réglementations nationales relatives au gaz. Gardez les orifices de ventilation exempts de toute obstruction. Toute personne qui travaille sur un circuit de refroidissement ou l'ouvre doit être titulaire d'un certificat valable et en cours de validité délivré par une autorité d'évaluation agréée par l'industrie, attestant de sa compétence à manipuler les gaz réfrigérants en toute sécurité, conformément à une norme d'évaluation reconnue par l'industrie. L'entretien doit être effectué selon les recommandations du fabricant de l'équipement. La maintenance et la réparation nécessitant l'assistance d'autres techniciens qualifiés doivent être réalisées sous la supervision de la personne compétente en utilisation de gaz réfrigérants inflammables.

Avertissement :

• Ne faites pas fonctionner ou n'arrêtez pas l'appareil en insérant ou en retirant la fiche d'alimentation, cela peut provoquer une décharge électrique ou un incendie en raison de la génération de chaleur. Débranchez l'appareil si des sons, des odeurs ou des fumées étranges en émanent.

Remarques :

Si des pièces sont endommagées, veuillez contacter le revendeur ou un atelier de réparation désigné. En cas de dommage, fermez le commutateur de début d'air, débranchez l'alimentation électrique et contactez le revendeur ou un atelier de réparation désigné. Dans tous les cas, le cordon d'alimentation doit être fermement mis à la terre. Pour éviter tout danger, si le cordon d'alimentation est endommagé, fermez le commutateur de début d'air et débranchez l'alimentation électrique. Il doit être remplacé par le revendeur ou un atelier de réparation désigné.

2.1 Vérifications de la zone

Avant de commencer un travail sur des systèmes contenant des réfrigérants inflammables, il faut faire des vérifications de sécurité afin de s'assurer que le risque d'allumage est réduit au minimum. Pour une réparation du système de gaz réfrigérant, il faut prendre les précautions suivantes avant de procéder à un travail sur le système.

2.2 Procédure de travail

Les travaux doivent être entrepris dans le cadre d'une procédure contrôlée afin de réduire au minimum le risque que des gaz ou des vapeurs inflammables soient encore présents pendant que le travail est effectué.

2.3 Zone de travail générale

Tout le personnel de maintenance et les autres personnes travaillant dans la zone locale doivent avoir reçu des instructions sur la nature du travail réalisé. Évitez de travailler dans des espaces confinés. La zone autour de l'espace de travail doit être délimitée. Vérifiez que les conditions à l'intérieur de cette zone ont été sécurisées par contrôle de matériaux inflammables.

2.4 Vérification de la présence de réfrigérant

La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin que le technicien soit assuré d'être conscient d'atmosphères potentiellement inflammables. Assurez-vous que le matériel utilisé pour détecter les fuites convient à une utilisation avec des réfrigérants inflammables, c'est-à-dire sans étincelles, étanchéifié de façon adéquate ou intrinsèquement sûr.

2.5 Présence d'un extincteur d'incendie

Si un travail à chaud est mené sur l'équipement de réfrigération ou des pièces associées, un équipement d'extinction d'incendie approprié doit être à portée de main. Un extincteur à poudre ou au CO2 doit être disponible à proximité de la zone de chargement.

2.6 Pas de sources d'allumage

Il est interdit à toute personne effectuant des travaux liés à un système de réfrigération impliquant l'exposition de tuyauterie contenant ou ayant contenu un réfrigérant inflammable d'utiliser des sources d'allumage de façon que cela puisse provoquer un risque d'incendie ou d'explosion. Toutes les sources d'allumage possibles, y compris la fumée de cigarette, doivent rester à une distance suffisante du site d'installation, de réparation, d'enlèvement et de mise au rebut, durant lesquels un gaz réfrigérant inflammable peut potentiellement être libéré dans l'espace environnant. Avant le début du travail, la zone autour de l'équipement doit être étudiée pour s'assurer qu'il n'y a pas de danger inflammable ni de risque d'allumage. Des pancartes « Interdiction de fumer » doivent être installées.

2.7 Zone aérée

Vérifiez que la zone est en plein air ou aérée correctement avant d'ouvrir le système ou d'effectuer un travail à chaud. Un certain niveau d'aération doit se poursuivre pendant la réalisation du travail. La ventilation doit disperser en toute sécurité tout réfrigérant libre et de préférence l'expulser de façon externe dans l'atmosphère.

2 Instructions générales

2.8 Vérifications sur l'équipement de réfrigération

Si des composants électriques sont en cours de changement, ils doivent convenir à cet usage et à la bonne spécification. Les instructions de maintenance et d'entretien du fabricant doivent toujours être suivies. En cas de doute, adressez-vous au service technique du fabricant. Vous devez effectuer les contrôles suivants sur les installations utilisant des réfrigérants inflammables : le volume de la charge correspond à la taille du local dans lequel les pièces contenant le réfrigérant sont installées ; le mécanisme de ventilation et les sorties fonctionnent correctement et ne sont pas obstrués ; si un circuit de réfrigération indirect est utilisé, la présence potentielle de réfrigérant doit être vérifiée dans le circuit secondaire ; le marquage sur l'équipement est toujours visible et lisible. Les marquages et les signaux illisibles doivent être corrigés ; les tuyaux ou composants de réfrigération sont installés dans un endroit où il est peu probable qu'ils soient exposés à une substance susceptible de corroder des pièces contenant du réfrigérant, à moins qu'elles ne soient construites dans des matériaux qui sont intrinsèquement résistants à la corrosion ou qui sont convenablement protégés contre celle-ci.

2.9 Vérifications sur les dispositifs électriques

Les réparations et la maintenance des composants électriques doivent inclure des vérifications de sécurité initiales et des procédures d'inspection des composants. S'il y a une défaillance pouvant compromettre la sécurité, alors aucune alimentation électrique ne doit être raccordée au circuit tant que ce problème n'est pas résolu de façon satisfaisante. Si le défaut ne peut pas être corrigé dans l'immédiat, mais qu'il faut continuer les opérations, une solution adaptée sera utilisée provisoirement. Cela doit être signalé au propriétaire de l'équipement de façon que toutes les parties soient informées.

Les contrôles de sécurité initiaux doivent inclure ce qui suit : vérifier que les condensateurs sont déchargés (cela doit être fait de manière sûre pour éviter la possibilité d'étincelles) ; vérifier qu'il n'y a pas de composants électriques sous tension et de câblage exposés pendant la charge, la récupération ou la purge du système ; vérifier qu'il y a une continuité de la mise à la terre.

3 Réparations sur les composants hermétiques

Lors des réparations de composants hermétiques, toutes les alimentations électriques doivent être déconnectées de l'équipement sur lequel les techniciens travaillent avant le démontage de couvercles hermétiques, etc. Étant donné qu'il faut absolument avoir une alimentation électrique sur l'équipement durant l'entretien, une forme opérationnelle permanente de détection de fuite doit être située au point le plus critique pour signaler une situation potentiellement dangereuse.

Soyez particulièrement attentif à ce qui suit pour s'assurer qu'un travail sur des composants électriques n'altère pas le boîtier d'une façon qui affecterait le niveau de protection.

Cela comprend les dommages aux câbles, le nombre excessif de branchements, les bornes non conformes aux spécifications d'origine, les dommages aux joints, le mauvais montage des presse-étoupes, etc. Assurez-vous que l'appareil est bien monté. Vérifiez que les joints ou les matériaux isolants ne se sont pas dégradés à un tel point qu'ils ne servent plus à empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

Remarques :

L'utilisation de produit d'étanchéité en silicone peut influer sur l'efficacité de certains types de matériel de détection des fuites. Les composants intrinsèquement sûrs n'ont pas besoin d'être isolés avant que quelqu'un travaille dessus.

3.1 Réparation des composants de sécurité intrinsèque

N'appliquez pas de charges inductives ou capacitives permanentes au circuit sans vous assurer que cela ne dépassera pas la tension permise et l'intensité permise pour l'équipement en utilisation.

Les composants intrinsèquement sûrs sont les seuls types sur lesquels quelqu'un peut travailler quand ils sont sous tension en présence d'une atmosphère inflammable. L'appareillage d'essai doit avoir les bonnes caractéristiques nominales. Remplacez les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent provoquer l'allumage du réfrigérant dans l'atmosphère à partir d'une fuite.

3.2 Câblage

Vérifiez que le câblage ne sera pas sujet à l'usure, la corrosion, une pression excessive, des vibrations, des bords coupants ou d'autres intempéries. La vérification doit également prendre en compte les effets du vieillissement ou des vibrations constantes de sources telles que des compresseurs ou des ventilateurs.

3.3 Détection de réfrigérants inflammables

Sous aucun prétexte, des sources d'allumage potentielles ne doivent être utilisées dans la recherche ou pour la détection de fuites de réfrigérant. N'utilisez pas une lampe haloïde (ou un autre détecteur utilisant une flamme nue).

3 Réparations sur les composants hermétiques

3.4 Méthodes de détection des fuites

Les méthodes de détection de fuite suivantes sont jugées acceptables pour des systèmes contenant des réfrigérants inflammables. Des dispositifs électroniques de détection de fuite seront utilisés pour détecter les réfrigérants inflammables ; toutefois, la sensibilité de l'appareil pourrait ne pas être adaptée, ou il faudrait éventuellement réétalonner l'appareil. (L'équipement de détection sera étalonné dans une zone exempte de gaz réfrigérant.) Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il est adaptable au type de réfrigérant utilisé. Le matériel de détection de fuite doit être réglé à un pourcentage du LFL du réfrigérant et doit être étalonné selon le réfrigérant employé, et le pourcentage approprié de gaz (25 % maximum) est confirmé. Des liquides de détection de fuite conviennent à une utilisation avec la plupart des réfrigérants, mais il faut éviter d'utiliser des détergents contenant du chlorure, car le chlorure peut réagir avec le réfrigérant et corroder la tuyauterie en cuivre. En cas de suspicion de fuite, toutes les flammes nues doivent être éliminées/éteintes. Si une fuite de réfrigérant est décelée et nécessite un brasage, tout le réfrigérant doit être récupéré hors du système, ou isolé (par des vannes d'arrêt) dans une partie du système loin de la fuite. De l'azote exempt d'oxygène (OFN) doit ensuite être utilisé pour purger le système avant et pendant le procédé de brasage.

3.5 Enlèvement et évacuation

En accédant au circuit de réfrigérant pour effectuer des réparations, ou à toute autre fin, il faut suivre des procédures conventionnelles. Toutefois, il est important de suivre les meilleures pratiques, car l'inflammabilité est un facteur à prendre en considération. Il faut suivre la procédure suivante : enlever le fluide frigorigène ; purger le circuit avec du

gaz inerte ; évacuer, purger à nouveau avec du gaz inerte ; ouvrir le circuit par découpe ou brasage. La charge de réfrigérant doit être récupérée dans les bouteilles de récupération appropriées. Le système doit être rincé avec de l'azote exempt d'oxygène pour rendre l'unité sûre. Ce processus peut devoir être répété plusieurs fois. Il ne faut pas utiliser d'air comprimé ou d'oxygène pour cette tâche. Le rinçage doit être accompli en rompant le vide dans le système avec de l'azote exempt d'oxygène et en continuant de remplir jusqu'à atteindre la pression opérationnelle, puis en éventant à l'atmosphère, et enfin en créant un vide. Ce procédé doit être répété jusqu'à ce qu'il ne reste plus de réfrigérant dans le système. Quand une charge d'azote exempt d'oxygène est utilisée, le système doit être ventilé à la pression atmosphérique pour permettre l'exécution des travaux. Cette opération est absolument vitale si des opérations de brasage doivent avoir lieu sur la tuyauterie.

Vérifiez que la sortie pour la pompe à vide n'est pas fermée, qu'aucune source d'allumage n'est présente et vérifiez si une ventilation est disponible.

3.6 Procédure de chargement

En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.

• Vérifiez que la contamination des différents réfrigérants ne se produit pas lors de l'utilisation d'équipement de chargement. Les tuyaux ou les conduites doivent être aussi courts que possible afin de réduire au minimum la quantité de réfrigérant qu'elles contiennent.
• Les bouteilles doivent rester debout.
• Vérifiez que le système de réfrigération est mis à la terre avant de charger le système avec du réfrigérant.

3 Réparations sur les composants hermétiques

• Étiquetez le système lorsque le chargement est terminé (si ce n'est pas déjà fait).
• Soyez extrêmement prudent pour que le système de réfrigération ne déborde pas.

Avant de recharger le système, testez sa pression avec de l'azote exempt d'oxygène. Faites un essai d'étanchéité sur le système à la fin du chargement et avant la mise en service. Un essai d'étanchéité de suivi doit être effectué avant de quitter le site.

3.7 Mise hors service

Avant d'effectuer cette procédure, il est essentiel que le technicien soit complètement familiarisé avec l'équipement et tous ses détails. Il est recommandé et de bonne pratique de récupérer tous les réfrigérants en toute sécurité. Avant de réaliser l'opération, un échantillon d'huile et de réfrigérant sera prélevé lorsqu'une analyse est requise avant de réutiliser le réfrigérant récupéré. Il est essentiel qu'une alimentation électrique soit disponible avant de commencer la tâche.

a) Familiarisez-vous avec l'équipement et son fonctionnement. b) Isolez le système électriquement. c) Avant d'essayer la procédure, assurez-vous que : un équipement de manutention mécanique est disponible, si nécessaire, pour manipuler les bouteilles de réfrigérant ; tous les équipements de protection individuelle sont disponibles et utilisés correctement ; le processus de récupération est supervisé à tout moment par une personne compétente ; l'équipement et les bouteilles de récupération sont conformes aux normes appropriées. d) Pompez le système de réfrigérant vers le bas, si possible. e) Si une aspiration n'est pas possible, faites un collecteur afin de pouvoir enlever le réfrigérant de diverses pièces du système.

f) Vérifiez que la bouteille se situe sur la balance avant de commencer la récupération. g) Démarrez la machine de récupération et utilisez-la conformément aux instructions du fabricant. h) Ne remplissez pas excessivement les bouteilles. (Pas plus de 80 % du volume de chargement de liquide). i) Ne dépassez pas la pression maximale de service de la bouteille, même temporairement. j) Une fois que les bouteilles sont remplies correctement et que le procédé est terminé, vérifiez que les bouteilles et l'équipement sont enlevés du site rapidement et que toutes les vannes d'isolement sur l'équipement sont fermées. k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération, à moins qu'il n'ait été nettoyé et inspecté.

3.8 Étiquetage

L'équipement doit comporter une étiquette indiquant qu'il a été mis hors service et vidé de réfrigérant. L'étiquette doit être datée et signée.

Vérifiez qu'il y a des étiquettes sur l'équipement qui énoncent que l'équipement contient un réfrigérant inflammable.

3.9 Récupération

En enlevant le réfrigérant d'un système, soit pour l'entretien soit pour la mise hors service, il est recommandé et de bonne pratique que tous les réfrigérants soient enlevés en toute sécurité. En transférant du réfrigérant dans des bouteilles, vérifiez que seules des bouteilles de récupération de réfrigérant appropriées sont employées. Assurez-vous que la quantité de bouteilles

3 Réparations sur les composants hermétiques

nécessaires pour contenir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont destinées au réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spécifiques pour la récupération du réfrigérant). Les bouteilles doivent être complètes avec un clapet de décharge et des vannes d'isolement associées en bon état de marche. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant une opération de récupération.

L'équipement de récupération doit être en bon état de fonctionnement avec un ensemble d'instructions concernant l'équipement qui est à portée de main et doit être adapté à la récupération des frigorigènes inflammables. En outre, un ensemble de balances étalonnées doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être complets avec des raccords sans fuite et en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle est dans un état de marche satisfaisant, qu'elle a été correctement entretenue et que tous les composants électriques associés sont étanchéifiés afin de prévenir l'allumage en cas de libération du réfrigérant. Consultez le fabricant en cas de doute.

Le réfrigérant récupéré doit être retourné au fournisseur de réfrigérant dans la bonne bouteille de récupération, et le bordereau de transfert des déchets approprié arrangé. Ne mélangez pas des réfrigérants dans des unités de récupération et surtout pas dans des bouteilles.

Si des compresseurs ou des huiles de compresseur doivent être enlevés, assurez-vous qu'ils ont été évacués à un niveau acceptable pour être certain qu'un réfrigérant inflammable ne reste pas dans le lubrifiant. Le procédé d'évacuation doit être effectué avant de retourner le compresseur aux fournisseurs. Seul un

chauffage électrique pour le compresseur doit être employé pour accélérer le procédé. Quand de l'huile est drainée hors d'un système, cela doit être réalisé en toute sécurité.

Compétence du personnel de service

Généralités

Une formation particulière en plus des procédures classiques de réparation de l'équipement réfrigérant est obligatoire dans le cas d'équipement utilisant du gaz réfrigérant inflammable.

Dans beaucoup de pays, cette formation est proposée par des organismes de formation nationaux qui sont accrédités pour enseigner les normes nationales prescrites par la législation.

La compétence acquise doit être confirmée par écrit par un certificat.

Formation

La formation devrait porter sur les points suivants :

Des informations sur le potentiel d'explosion des frigorigènes inflammables pour montrer que les produits inflammables peuvent être dangereux lorsqu'ils sont manipulés sans précaution.

Des informations sur les sources d'inflammation potentielles, en particulier celles qui ne sont pas évidentes, notamment les briquets, les interrupteurs de lumière, les aspirateurs, les appareils de chauffage électriques.

Informations sur les différents concepts de sécurité :

Non ventilé - (voir Clause GG.2) La sécurité de l'appareil ne dépend pas de la ventilation du boîtier. L'arrêt de l'appareil ou l'ouverture du boîtier n'a pas d'effet significatif sur la sécurité. Néanmoins, il est possible que des fuites de

3 Réparations sur les composants hermétiques

réfrigérant s'accumulent à l'intérieur du boîtier et que l'atmosphère inflammable s'en échappe à son ouverture.

Boîtier ventilé - (voir Clause GG.4) La sécurité de l'appareil dépend de la ventilation du boîtier. L'arrêt de l'appareil ou l'ouverture du boîtier a un effet significatif sur la sécurité. Des précautions doivent être prises pour assurer une ventilation suffisante au préalable.

Local ventilé - (voir Clause GG.5) La sécurité de l'appareil dépend de la ventilation du local. L'arrêt de l'appareil ou l'ouverture du boîtier n'a pas d'effet significatif sur la sécurité. La ventilation du local ne doit pas être coupée pendant les procédures de réparation.

Informations sur le concept de composants scellés et de boîtiers scellés conformément à la norme CEI 60079-15:2010.

Informations sur les procédures de travail adéquates :

a) Mise en service

Assurez-vous que la surface au sol est suffisante pour la charge de réfrigérant ou que le conduit de ventilation est assemblé correctement. Raccordez les tuyaux et effectuez un test d'étanchéité avant de charger le réfrigérant. - Vérifiez l'équipement de sécurité avant de le mettre en service.

b) Entretien

• Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équipé pour l'entretien des unités avec des réfrigérants inflammables. Assurez une ventilation suffisante sur le lieu de réparation.
• Sachez que le mauvais fonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.

réfrigérant et qu'une fuite de réfrigérant est possible.

• Déchargez les condenseurs d'une manière qui ne cause aucune étincelle. La procédure standard pour court-circuiter les bornes du condenseur crée généralement des étincelles.
• Remontez les boîtiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez l'équipement de sécurité avant de le mettre en service.

c) Réparation

• Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équipé pour l'entretien des unités avec des réfrigérants inflammables. Assurez une ventilation suffisante sur le lieu de réparation.
• Sachez que le mauvais fonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.
• Déchargez les condenseurs d'une manière qui ne causera aucune étincelle.
• Lorsqu'un brasage est nécessaire, les procédures suivantes doivent être suivies dans le bon ordre :
• Retirez le réfrigérant. Si la récupération n'est pas requise par les réglementations nationales, vidangez le réfrigérant en plein air. Veillez à ce que le réfrigérant drainé ne présente aucun danger. En cas de doute, une personne devrait surveiller l'orifice d'évacuation. Faites particulièrement attention à ce que le réfrigérant drainé ne flotte pas de nouveau dans les murs.
• Évacuez le circuit de réfrigérant.
• Purgez le circuit de réfrigérant avec de l'azote pendant 5 min.

3 Réparations sur les composants hermétiques

• Évacuez-le à nouveau.
• Retirez les pièces à remplacer par découpage, et non par brasage.
• Purgez le point de brasage avec de l'azote pendant la procédure de brasage.
• Effectuez un test d'étanchéité avant de charger le réfrigérant.
• Remontez les boîtiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez l'équipement de sécurité avant de le mettre en service.

d) Mise hors service

• Si la sécurité est compromise lorsque l'équipement est mis hors service, la charge de réfrigérant doit être retirée avant la mise hors service. Assurez une ventilation suffisante à l'emplacement de l'équipement.
• Sachez que le mauvais fonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.
• Déchargez les condenseurs d'une manière qui ne causera aucune étincelle.
• Retirez le réfrigérant. Si la récupération n'est pas requise par les réglementations nationales, vidangez le réfrigérant en plein air. Veillez à ce que le réfrigérant drainé ne présente aucun danger. En cas de doute, une personne devrait surveiller l'orifice d'évacuation. Faites particulièrement attention à ce que le réfrigérant drainé ne flotte pas de nouveau dans les murs.
• Évacuez le circuit de réfrigérant.
• Purgez le circuit de réfrigérant avec de l'azote pendant 5 min.
• Évacuez-le à nouveau.
• Remplissez d'azote jusqu'à la pression atmosphérique.
• Collez une étiquette sur l'équipement indiquant que le réfrigérant est vide.

e) Mise au rebut

Assurez une ventilation suffisante sur le lieu de travail. - Retirez le réfrigérant. Si la récupération n'est pas requise par les réglementations nationales, vidangez le réfrigérant en plein air. Veillez à ce que le réfrigérant drainé ne présente aucun danger. En cas de doute, une personne devrait surveiller l'orifice d'évacuation. Faites particulièrement attention à ce que le réfrigérant drainé ne flotte pas de nouveau dans les murs. - Évacuez le circuit de réfrigérant. - Purgez le circuit de réfrigérant avec de l'azote pendant 5 min. - Évacuez-le à nouveau. - Coupez le compresseur et vidangez l'huile.

Transport, marquage et entreprises des appareils utilisant des frigorigènes inflammables

Transport d'équipements contenant des réfrigérants inflammables.

Nous attirons l'attention sur le fait qu'il peut exister d'autres réglementations en matière de transport en ce qui concerne l'équipement contenant des gaz inflammables. Le nombre maximal de pièces d'équipement ou la configuration de l'équipement, qu'il est possible de transporter en même temps, sera déterminé par les réglementations applicables en matière de transport.

3 Réparations sur les composants hermétiques

Marquage de l'équipement avec des panneaux

Les panneaux correspondant aux appareils similaires utilisés dans une zone de travail sont généralement couverts par les réglementations locales. Celles-ci donnent les prescriptions minimales quant à la signalisation relative à la sécurité et/ou à la santé sur un lieu de travail.

Tous les panneaux prescrits doivent être maintenus et les employeurs doivent veiller à ce que les employés reçoivent une instruction et une formation appropriées et suffisantes sur la signification des panneaux de sécurité appropriés et sur les mesures à prendre en ce qui les concerne.

L'efficacité des panneaux ne doit pas être amoindrie par la présence d'un trop grand nombre d'entre eux placés ensemble.

Les pictogrammes utilisés doivent être aussi simples que possible et ne comporter que des détails essentiels.

Mise au rebut d'un équipement utilisant des réfrigérants inflammables

Se reporter à la réglementation nationale.

Entreposage d'équipements/appareils

L'entreposage d'équipements doit être conforme aux indications du constructeur.

Entreposage d'équipements emballés (non vendus)

Une protection de l'emballage d'entreposage doit être réalisée de façon que des dommages mécaniques à l'équipement situé à l'intérieur de l'emballage ne causent pas une fuite de la charge de réfrigérant.

Le nombre maximum de pièces d'équipement autorisé à être entreposées ensemble sera déterminé par la réglementation locale.

3 Réparations sur les composants hermétiques

Consignes générales de sécurité

Avertissement :

Avant d'utiliser la machine, veuillez lire attentivement les consignes afin d'optimiser l'utilisation de toutes les fonctions de la machine. Ces consignes sont données à titre indicatif et ne font pas partie du contrat. Nous nous réservons le droit d'apporter des modifications techniques et nous ne vous en informerons pas avant la modification.

Avis avant utilisation :

1. « VEUILLEZ VOUS ASSURER QUE LE PRODUIT EST VENTILÉ À TOUT MOMENT ! » Veillez à ce que les orifices d'entrée et de sortie ne soient jamais obstrués.
2. Utilisez cet appareil sur une surface horizontale pour éviter les fuites d'eau.
3. N'utilisez pas cet appareil dans une atmosphère explosive ou corrosive.
4. Température de l'environnement de travail de la machine : refroidissement entre 5 °C et 35 °C.
5. Lorsque l'appareil est éteint, attendez au moins 3 minutes avant de le remettre en marche afin d'éviter d'endommager le compresseur.

Avis avant utilisation :

1. Utilisez une alimentation électrique séparée, ne partagez pas la prise avec d'autres appareils électriques. Ses spécifications ne doivent pas être inférieures à 10 A, et elle doit être bien fixée.
2. Alimentation : 220 - 240 V / 50 Hz.
3. Jetez l'eau qui s'est accumulée dans le réservoir si nécessaire.
4. N'immergez pas votre appareil dans l'eau et ne le placez pas à sa proximité.
5. Ne vous asseyez pas ou ne vous tenez pas sur l'appareil.
6. Ne faites pas fonctionner le déshumidificateur dans un endroit fermé, par exemple dans un placard, car vous risqueriez de provoquer un incendie.
7. Installez une tuyauterie d'évacuation selon une pente descendante afin de vous assurer que l'eau de condensation puisse être évacuée en continu.

4 Schéma du produit

Pièces

1. Coque avant 2.Sortiedair
2. Panneau de commande
3. Coque arrête
4. Caisson filtrant
5. Réservoir d'eau
6. Cordon d'alimentation

5 Notice technique d'utilisation

5.1 Fonctionnement du panneau de commande

A M	Marche/arrêt 1 Mode	Silenceux
B	Vitesse de ventilation	2	Mode D'éshumidification
C	Haut/Plus 3 Mode S'échage
D	Bas/Moins	4	Indicateur du niveau d'eau
E	Mode de fonctionnement	5 Forte vitesse
F	Minuterie activée/désactivée	6 Faible vitesse

5.2 Affichage numérique à 2 chiffres du niveau d'humidité et de la minuterie

L'indicateur a 3 fonctions :

1. Lorsque l'appareil est mis en marche, il affiche l'humidité intérieure.
2. Lorsque vous réglez la valeur de l'humidité, elle indique le niveau d'humidité que vous avez sélectionné.
3. Lorsque vous programmez l'heure de mise en marche et d'arrêt de l'appareil, les heures s'affichent.
4. Lorsque l'humidité ambiante est inférieure à 35 %, l'écran affiche « LO (Faible) ».
5. Lorsque l'humidité ambiante est supérieure à 95 %, l'écran affiche « HI (Élevée) ».

5.3 Fonctions des boutons-poussoirs

A - Marche/arrêt, B - Vitesse de ventilation, C - Haut/Plus, D - Bas/Moins, E - Mode de fonctionnement, F - Minuterie activée/désactivée. SPEED MODE

TIMER

5.4 Notice technique d'utilisation

1. Branchez l'appareil.
2. Appuyez sur le bouton pour commencer à l'utiliser, l'indicateur d'alimentation s'allume. Appuyez à nouveau sur ce bouton pour arrêter le fonctionnement.
3. Appuyez sur le bouton pour sélectionner la vitesse de ventilation.
4. Appuyez sur le bouton pour régler le taux d'humidité souhaité dans la pièce entre 30 % et 90 % par incréments de 5 % ou sur « CO ». 10 secondes après le réglage de l'humidité, l'écran numérique affiche le niveau d'humidité ambiante.

Après un certain temps de fonctionnement, lorsque l'humidité ambiante est inférieure de 2 % à l'humidité programmée, l'appareil s'arrête de fonctionner.

Lorsque l'humidité est réglée sur « CO », l'appareil fonctionne en continu. Vous pouvez ajuster le niveau d'humidité cible pour sortir du mode continu.

1. Appuyez sur le bouton pour passer d'un mode à l'autre : silencieux, déshumidification, séchage.

Silencieux : faites fonctionner le déshumidificateur à la vitesse la plus faible. La vitesse du ventilateur ne peut pas être réglée.

Déshumidification :

Lorsque cette fonction est activée, l'appareil fonctionne en mode déshumidification. Lorsque le taux d'humidité descend en dessous de

2 % de l'humidité programmée, le mécanisme de compression arrête la déshumidification. Le compresseur et le moteur du ventilateur s'arrêtent d'abord pendant 30 minutes, puis le moteur du ventilateur fonctionne pendant 3 minutes pour détecter le niveau d'humidité ambiante. S'il est inférieur à la valeur réglée, le compresseur et le moteur du ventilateur s'arrêtent de fonctionner pendant 30 minutes supplémentaires. 30 minutes plus tard, le ventilateur redémarre et fonctionne pendant 3 minutes pour vérifier le niveau d'humidité ambiante. S'il est égal ou supérieur de 3 % au niveau défini, le compresseur et le ventilateur se remettent en marche, et ainsi de suite.

En fonction de l'opération de circulation susmentionnée, l'humidité intérieure peut être maintenue dans le niveau d'humidité défini.

Séchage

Lorsque cette fonction est activée, l'opération de déshumidification est effectuée.

L'appareil fonctionne à la puissance et à la vitesse de ventilation les plus élevées pour réduire rapidement l'excès d'humidité dans la pièce. En mode séchage, la vitesse du ventilateur ne peut pas être réglée manuellement.

6. Réglage de la minuterie

1) Réglage de la minuterie ON :

• Lorsque l'appareil est éteint, appuyez sur la

touche correspondante clignote.

• Appuyez sur le bouton pour sélectionner l'heure d'activation souhaitée entre 0 et 24 heures. La valeur clignotera sur l'écran numérique affiché et le réglage sera effectif dans env. 5 secondes.

5 Notice technique d'utilisation

• L'appareil s'allumera automatiquement une fois le temps réglé écoulé. 2) Réglage de la minuterie OFF :
• Lorsque l'appareil est en marche, appuyez sur la

touche TIMER, le voyant correspondant clignotera.

• Appuyez sur le bouton ① ou pour sélectionner l'heure d'arrêt souhaitée entre 0 et 24 heures. La valeur clignotera sur l'affichage numérique et le réglage sera effectif dans env. 5 secondes. L'affichage numérique réapparaîtra pour indiquer le niveau d'humidité.
• L'appareil s'éteindra automatiquement une fois le temps réglé écoulé.

Remarque : Appuyez à nouveau sur le bouton

TIMER pour vérifier le temps restant. Continuez à

appuyer sur le bouton TIMER, la fonction de minuterie sera annulée.

5.5 Vidange de l'eau collectée

Lorsque le réservoir d'eau est plein, l'indicateur du réservoir plein s'allume, l'appareil s'arrête de fonctionner automatiquement et la sonnerie émet 15 bips pour rappeler à l'utilisateur de vider le réservoir d'eau.

Vidage du réservoir d'eau

1. Appuyez légèrement sur les côtés du réservoir avec les deux mains et retirez-le en douceur.

1. Jetez l'eau recueillie.

5 Notice technique d'utilisation

Remarques :

1. Ne retirez pas le flotteur du réservoir d'eau. Le capteur de niveau d'eau ne pourrait plus détecter correctement le niveau d'eau sans le flotteur et celle-ci pourrait s'écouler du réservoir d'eau.

1. Si le réservoir d'eau est sale, lavez-le à l'eau froide ou tiède. N'utilisez pas de détergent, de tampons à récurer, de chiffons à poussière traités chimiquement, d'essence, de benzène, de diluant ou d'autres solvants, car ils risquent de rayer et d'endommager le réservoir et de provoquer des fuites d'eau.

Remarques :

1. Lors du remplacement du réservoir d'eau, appuyez fermement sur le réservoir avec les deux mains. Si le réservoir n'est pas positionné correctement, le capteur indiquera « RÉSERVOIR PLEIN » et le déshumidificateur ne fonctionnera pas.

1. Il est interdit de retirer le réservoir d'eau lorsque le produit est sous tension.

5 Notice technique d'utilisation

5.6 Drainage d'eau continu

L'appareil est doté d'un orifice de drainage continu. À l'aide d'un tuyau en plastique (d'un diamètre intérieur de 10 mm) inséré dans le trou de vidange (sur la plaque intermédiaire), faites-le sortir sur le côté du réservoir d'eau, mettez-le en place, et arrangez le tuyau de vidange.

L'eau contenue dans le réservoir peut être vidangée en continu par l'orifice de drainage continu de l'appareil.

6 Entretien

Nettoyage du corps

Essuyez-le avec un chiffon doux et humide.

2. Nettoyage du filtre à air

Passez légèrement un aspirateur sur la surface du filtre à air pour éliminer la saleté. Si le filtre à air est exceptionnellement sale, lavez-le avec de l'eau chaude et un produit nettoyant doux, puis séchez-le soigneusement.

3. Fixation du filtre à air

Insérez le filtre dans la grille en douceur et placez la grille d'entrée au bon endroit.

Rangement du déshumidificateur

Lorsque l'appareil n'est pas utilisé pendant une longue période et que vous souhaitez le ranger, suivez les étapes suivantes :

1. Videz l'eau restée dans le réservoir d'eau.
2. Enroulez le cordon d'alimentation et placez-le dans le réservoir d'eau.
3. Nettoyage du filtre à air
4. Mettez-le dans un endroit sec et frais.

6 Entretien

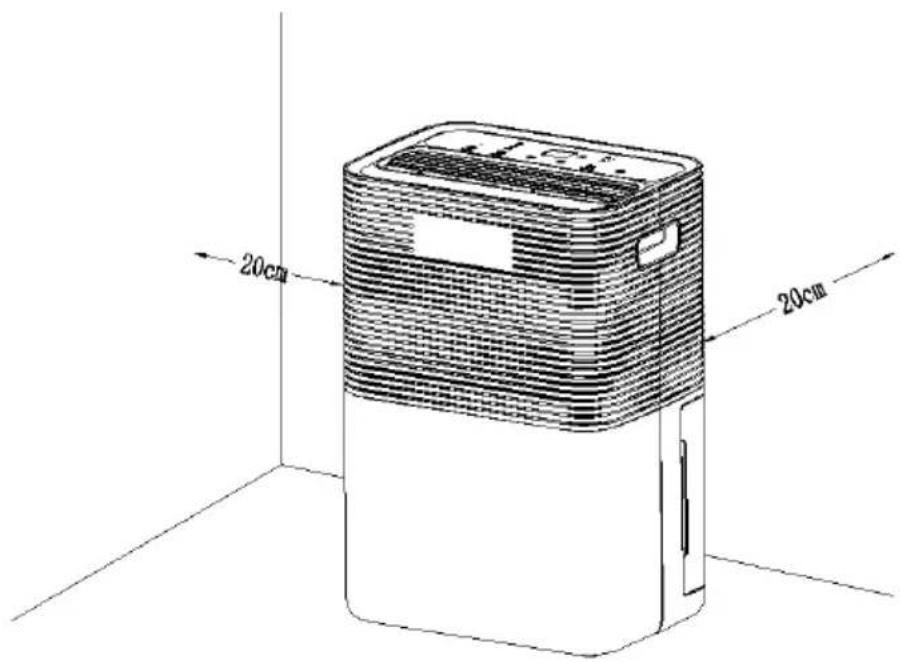

Dégagement

Maintenez un espace minimum autour du déshumidificateur lorsque l'appareil fonctionne, comme indiqué sur le schéma de gauche.

7 Dépannage

Si l'une des conditions énumérées ci-dessous se produit, veuillez vérifier les éléments suivants avant d'appeler le service client.

Problème Cause possible Solution
L'appareil ne fonctionne pas	Le cordon d'alimentation a-t-il été débranché?	Branchez le cordon d'alimentation dans la prise de courant.
	Le tímoin de réservoir plein clignote-t-il ? (Le réservoir est plein ou mal positionné)	Videz l'eau du réservoir d'eau et repositionnez le réservoir.
	La température de la pièce est-elle supérieure à 35 °C ou inférieure à 5 °C?	Le dispositif de protection est activé et l'appareil ne peut pas être démarré.
La fonction de déshumidification ne fonctionne pas	Le filtrtre à air est-il bouché?	Nettoyez le filtrtre à air comme indiqué dans la section « Nettoyage du déshumidificateur »
	Le conduit d'admission ou de refoulement est-il obstrué?	Retirez l'obstruction du conduit de refoulement ou du conduit d'admission.
L'air n'est pas evacué Le filtrtre à air est-il bouché?	Nettoyez le filtrtre à air comme indiqué dans la section « Nettoyage du déshumidificateur ».
Le fonctionnement est bruyant	L'appareil est-il incliné ou instable?	Déplacez l'appareil dans un endroit stable et robuste.
	Le filtrtre à air est-il bouché?	Nettoyez le filtrtre à air comme indiqué dans la section « Nettoyage du déshumidificateur ».
Code E1	Court-circuit ou circuit ouvert du capteur de bobine	Vérifiez si la ligne est desserrée ou remplacez le capteur de la bobine.

8 Directives européennes concernant la mise au rebut

Cet appareil contient du réfrigérant et d'autres substances potentiellement dangereuses. Lors de la mise au rebut de cet appareil, la loi exige une collecte et un traitement spécifique. Ne jetez pas ce produit avec les déchets ménagers ou les déchets municipaux non triés.

Pour la mise au rebut de cet appareil, vous disposez des options suivantes :

• Apportez cet appareil à un centre de collecte de déchets électroniques municipal désigné.
• En achetant un nouvel appareil, le détaillant reprendra l'ancien appareil sans frais. Le fabricant reprendra l'ancien appareil sans frais. Vendez l'appareil à un ferrailleur/agréé.

Remarque spéciale

L'abandon de cet appareil en forêt ou dans un autre milieu naturel nuit à la santé humaine et à l'environnement. Des substances dangereuses peuvent fuir dans la nappe phréatique et entrer dans la chaîne alimentaire.

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie. Les appareils usagés doivent être retournés au point de collecte officiel destiné au recyclage des appareils électriques et électroniques. Pour tracer ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

9.1 Consignes de la F-Gaz

Ce produit contient des gaz à effet de serre fluorés.

Les gaz à effet de serre fluorés sont contenus dans un dispositif hermétiquement scellé.

Les opérations d'installation, d'entretien, de maintenance, de réparation, de vérifications de fuites éventuelles, de mise hors service des équipements obsolètes ainsi que de recyclage des produits doivent être effectuées par une personne physique certifiée.

Si le système est doté d'un dispositif de détection des fuites, des vérifications de fuites éventuelles doivent être effectuées au moins une fois par an, afin de s'assurer que le système fonctionne correctement.

Si le produit doit faire l'objet de vérifications de fuites éventuelles, il est recommandé de mentionner le cycle d'inspection, et d'établir et sauvegarder les comptes rendus des vérifications effectuées.

Remarque : Si l'équivalent en CO2 des gaz à effet de serre fluorés contenus dans les équipements hermétiquement scellés, les climatiseurs locaux et les climatiseurs fixes, ainsi que les déshumidificateurs, est inférieur à 10 tonnes, il n'est pas nécessaire d'effectuer des vérifications de fuites éventuelles.

10 Spécifications

Nom du modele BDP010
Gaz réfrigérant R290
Quantité totale de gaz réfrigérant (g) 30
Protection contre l'électrocution Classe I
Capacité nominale de déshumidification (27 °C HR60 %) (L/jour) 4,5
Capacité nominale de déshumidification (30 °C HR80 %) (L/jour) 9,5
Tension/Fréquence/Phase (V/Hz/Phase) 220 V - 240 V/50 Hz
Niveau de puissance acoustique (dBA) 56/53/51
Entrée d'alimentation nominale (W) 280
Courant nominal d'entrée (A) 1,6
Plage manuelle HR 30 % - 90 %
Température ambiente 5 - 35
Dimensions nettes de l'appareil (L x H x P) mm 282 x 204 x 402
Poids net de l'appareil (kg) 9,8

Arcelik A.S. Karaagac Cd. No:2-6 34445
