Tipo di prodotto	Deumidificatore
Marca	BEKO
Modello	BDP010
Dimensioni nette (L x A x P)	282 x 204 x 402 mm
Peso netto	9,8 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Consumo elettrico nominale	280 W
Corrente nominale	1,6 A
Capacità di deumidificazione (27°C - 60% UR)	4,5 L/giorno
Capacità di deumidificazione (30°C - 80% UR)	9,5 L/giorno
Gas refrigerante	R290 (infiammabile)
Quantità di gas refrigerante	30 g
Intervallo di umidità regolabile	30% - 90% (con incrementi del 5%) o modalità continua
Temperatura di funzionamento	Da 5 °C a 35 °C
Livello sonoro (a seconda della modalità)	56 / 53 / 51 dBA
Modalità di funzionamento	Silenziosa, Deumidificazione, Asciugatura
Timer programmabile	0 a 24 ore (accensione/spegnimento)
Display digitale	2 cifre (umidità o timer)
Drenaggio continuo	Sì (tubo diametro interno 10 mm)
Filtro aria	Lavabile (pulizia regolare consigliata)
Classe di protezione	Classe I (messa a terra)
Sicurezza	Arresto automatico serbatoio pieno, protezione bambini (8 anni+)

Domande frequenti - BDP010 BEKO

Come regolare l'umidità desiderata?

Premere i pulsanti Su/Più o Giù/Meno per selezionare un valore compreso tra 30% e 90% con incrementi del 5%. Il display mostra il valore scelto poi torna all'umidità ambiente dopo 10 secondi. Per un funzionamento continuo, impostare su CO.

Come usare il timer?

Premere il tasto TIMER. Per un'accensione ritardata (apparecchio spento), impostare l'ora con i pulsanti +/- (0-24h). Per un arresto ritardato (apparecchio acceso), fare lo stesso. Il valore lampeggia poi si fissa dopo 5 secondi. Per annullare, premere di nuovo TIMER.

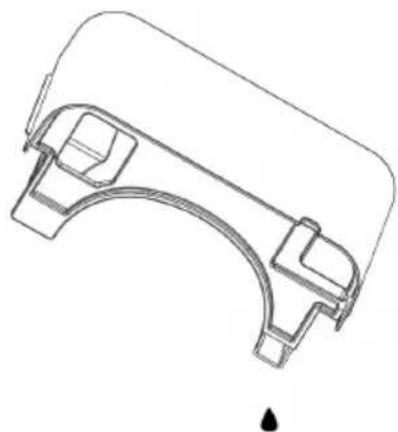

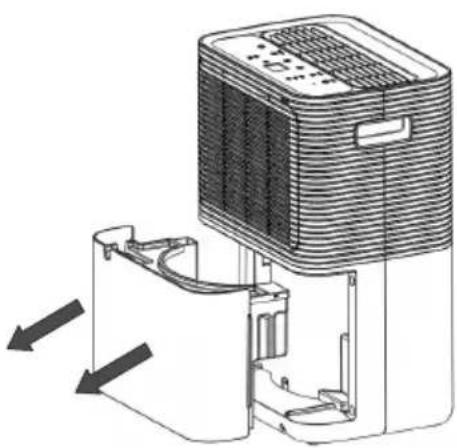

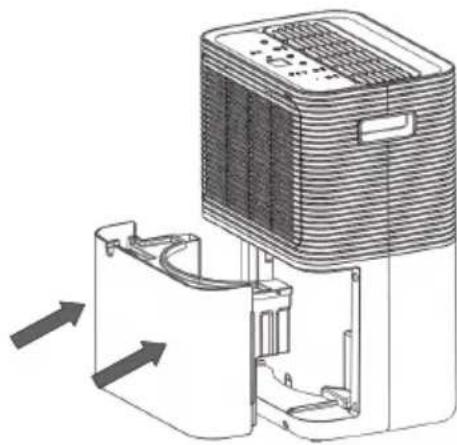

Come svuotare il serbatoio dell'acqua?

Quando la spia serbatoio pieno si accende e l'apparecchio emette 15 bip, rimuovere il serbatoio tirandolo delicatamente dai lati. Gettare l'acqua e riposizionare il serbatoio premendo saldamente. Non rimuovere il galleggiante all'interno.

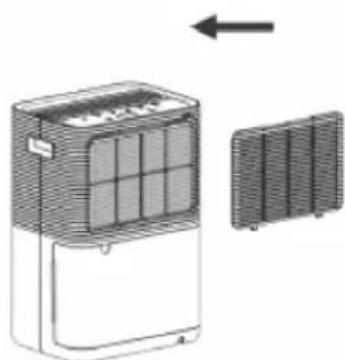

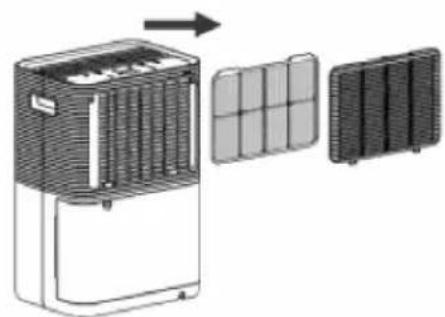

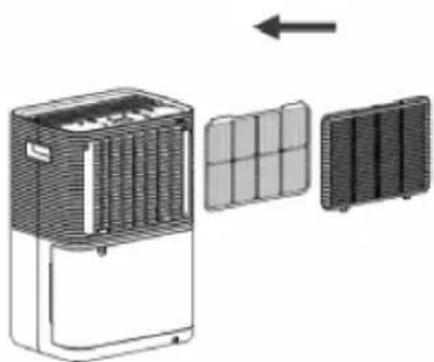

Come pulire il filtro aria?

Passare un aspirapolvere sulla superficie del filtro. Se è molto sporco, lavarlo con acqua calda e un detergente delicato, poi asciugarlo accuratamente prima di rimetterlo a posto. Un filtro ostruito riduce le prestazioni.

Cosa significa il codice errore E1?

Il codice E1 indica un cortocircuito o un circuito aperto del sensore bobina. Verificare le connessioni o sostituire il sensore. Contattare un tecnico autorizzato se necessario.

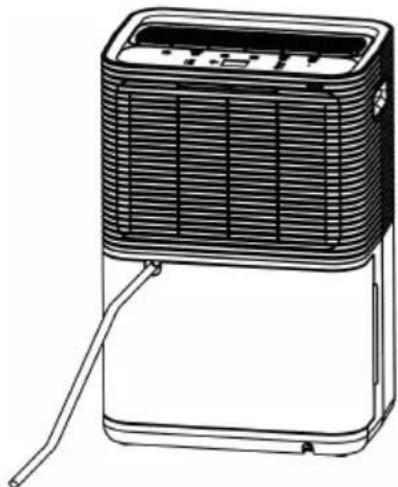

Posso usare un drenaggio continuo?

Sì. Inserire un tubo di plastica (diametro interno 10 mm) nel foro di scarico situato sulla piastra intermedia, poi farlo uscire sul lato del serbatoio. Assicurarsi che il tubo sia in pendenza verso il basso per un corretto drenaggio.

Quale tipo di gas refrigerante viene utilizzato?

L'apparecchio utilizza il R290 (propano), un gas refrigerante infiammabile. Seguire le istruzioni di sicurezza: non perforare il circuito, non esporlo a fiamme libere e installare in una stanza di oltre 4 m².

Posso far funzionare l'apparecchio a bassa temperatura?

La temperatura di funzionamento è compresa tra 5 °C e 35 °C. Sotto i 5 °C, un dispositivo di protezione impedisce l'avvio. Sopra i 35 °C, l'apparecchio può anche fermarsi per sicurezza.

Quali sono le modalità disponibili?

Il deumidificatore offre tre modalità: Silenziosa (velocità minima, ideale di notte), Deumidificazione (impostazione classica con arresto/riavvio ciclico) e Asciugatura (potenza massima per asciugatura rapida). Nelle modalità silenziosa e asciugatura, la velocità della ventola non è regolabile.

Cosa fare se l'apparecchio non si accende?

Verificare: il cavo di alimentazione è collegato? Il serbatoio dell'acqua è pieno o male posizionato (spia lampeggiante)? La temperatura ambiente è fuori intervallo (5-35 °C)? In quest'ultimo caso, il dispositivo di protezione è attivato e l'apparecchio non può avviarsi.

MANUALE UTENTE BDP010 BEKO

Prima dell'utilizzo, leggere il presente manuale.

Gentile Cliente,

grazie per aver scelto un prodotto Beko. Ci auguriamo che sia soddisfatto del prodotto che è stato realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Prima di utilizzare il prodotto, si raccomanda di leggere attentamente tutto il manuale e i documenti che lo accompagnano, avendo cura di conservarli per un riferimento futuro. In caso di cessione del prodotto a terzi, si raccomanda di fornire anche il manuale utente. Seguire sempre tutte le avvertenze e le informazioni riportate nel presente manuale.

Significato dei simboli

I seguenti simboli sono utilizzati in diverse sezioni del presente manuale:

i	Informazioni importanti o suggerimenti pratici sull'utilizzo.

!	Avverenza: situazioni che mettono a rischio l'incomità di persona o cose.

Avverenza: operazioni da non esquire mai.

4	Attenzione: rischio di scosse elettriche.

i	Questo symbolo indica che sono disponibili informazioni quali il manuale operativo o il manuale di installment.

Non coprirlo.

Questo symbolo indica che il manuale operativo deve essere letto con attenzione.

Questo symbolo indica che il personale addetto all'assistenza deve maneggiare quello dispositivo con riferimento al manuale di installment.

(Per il tipo con gas R32/R290)

Questo simbolo indica che questo dispositivo usa un refrigerante inflammabile. Se il refrigerante perde ed è esposto a una fonte di ignizione esterna, c'è un rischio di incendio.

1 Avviso per la sicurezza 36

2 Istruzioni generali 43

2.1 Controlli dell'area 43 2.2 Procedura di lavoro 43 2.3 Area di lavoro generale 43 2.4 Controllo della presenza di refrigerante 43 2.5 Presenza di estintori 43 2.6 Nessuna fonte di combustione 43 2.7 Area ventilata 43 2.8 Controlli delle apparecchiature di refrigerazione 44 2.9 Controlli dei dispositivi elettrici 44

3 Riparazioni ai componenti sigillati 45

3.1 Riparazione di componenti a sicurezza intrinseca 45 3.2 Cablaggio 45 3.3 Rilevamento di refrigeranti infiammabili 45 3.4 Metodi di rilevamento perdite 45 3.5 Rimozione ed evacuazione 46 3.6 Procedure di carica 46 3.7 Messa fuori servizio 47 3.8 Etichettatura 47 3.9 Recupero 47

SOMMARIO

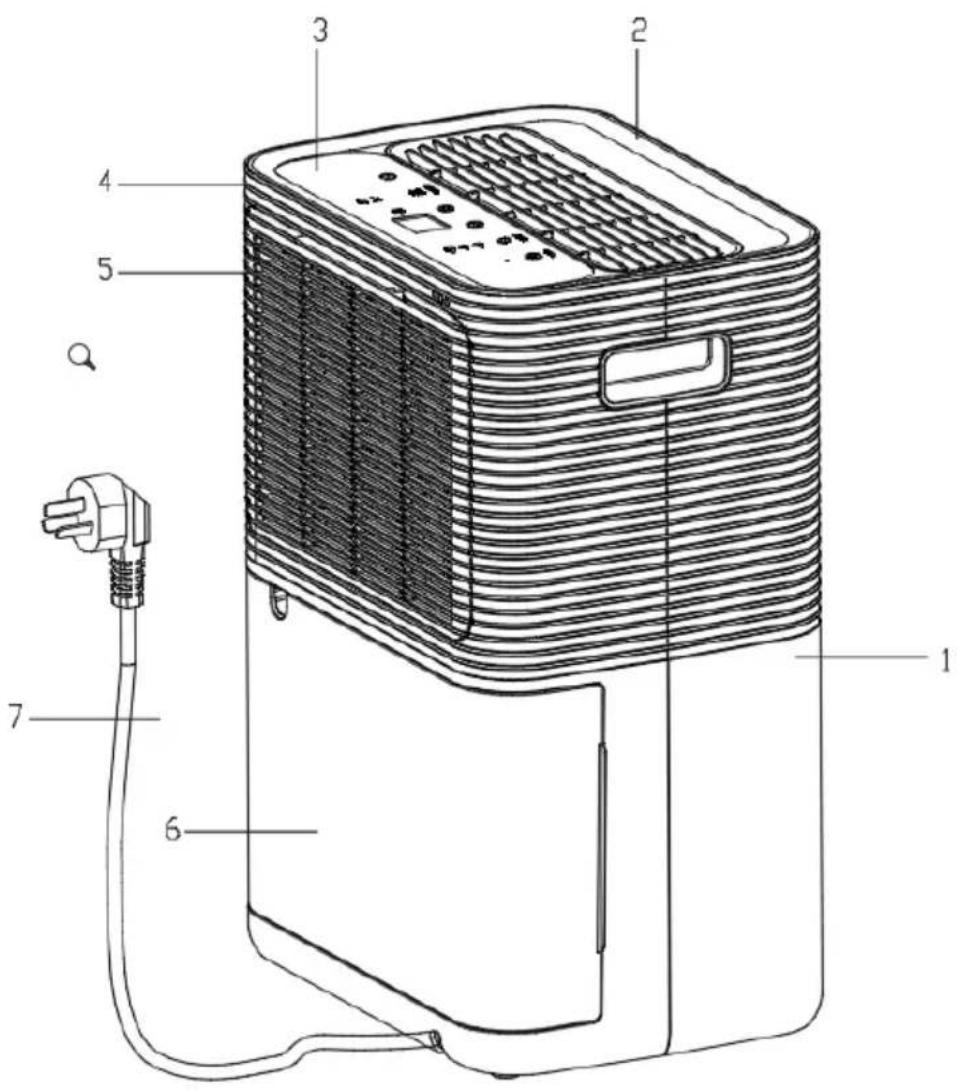

4 Diagramma del prodotto 53

5 Istruzioni di funzionamento 54

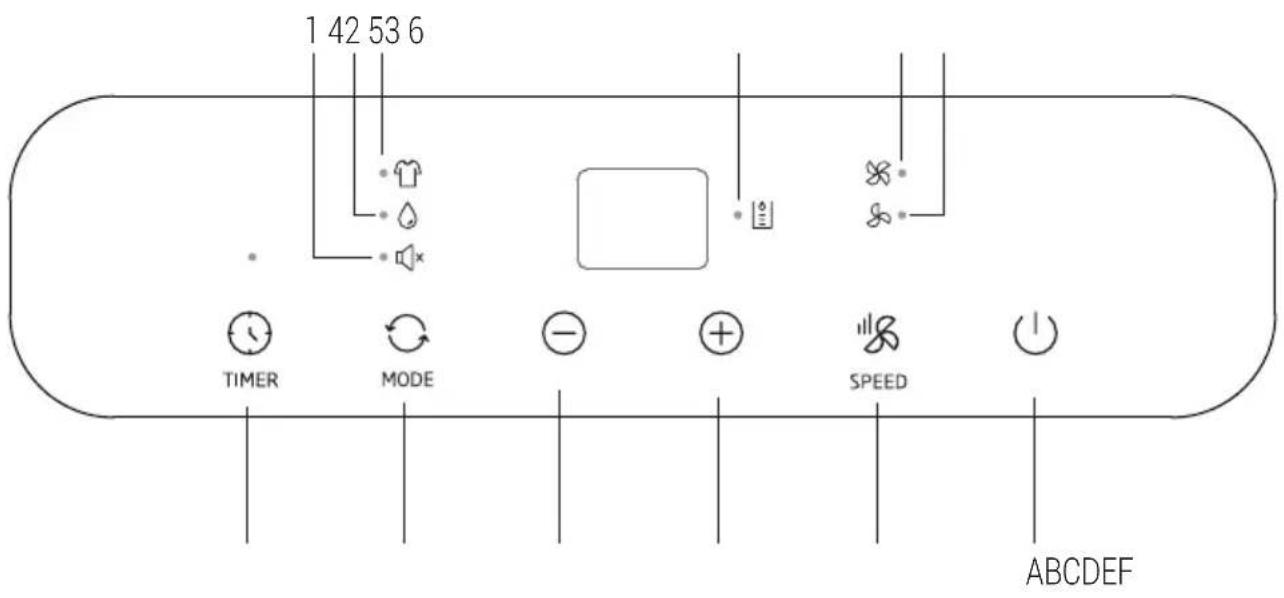

5.1 Aspetto e funzioni del pannello di controllo 54 5.2 Display digitale del livello di umidità e del timer 54 5.3 Funzioni dei tasti 54 5.4 Istruzioni di funzionamento 55 5.5 Scarico dell'acqua raccolta 56 5.6 Drenaggio continuo dell'acqua 58

6 Manutenzione 59

7 Risoluzione dei problemi 61

8 Normative europee per lo smaltimento 62

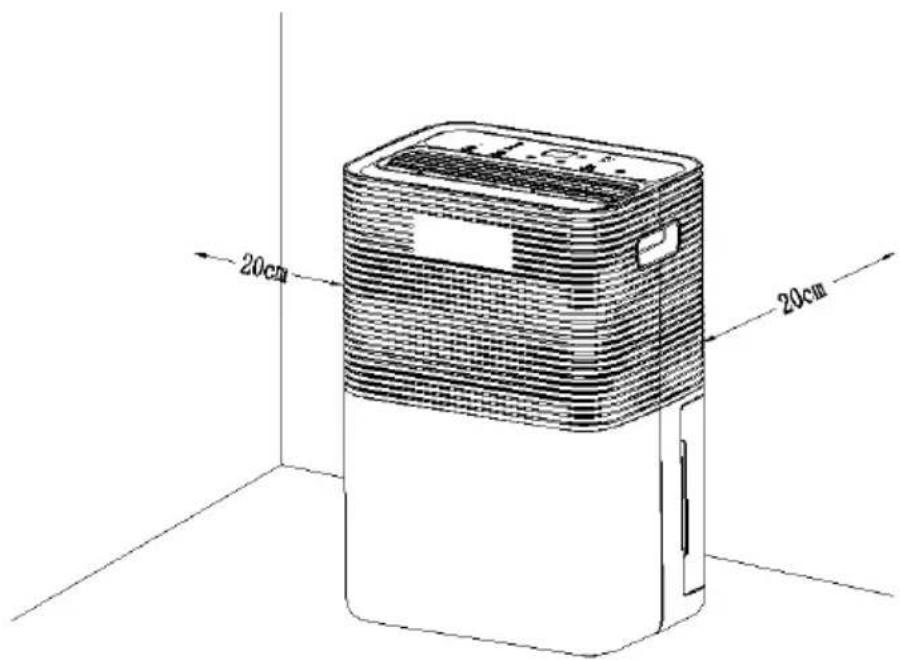

9 Istruzioni per l'installazione 63

9.1 Istruzioni per i gas fluorurati 63

10 Specifiche tecniche 64

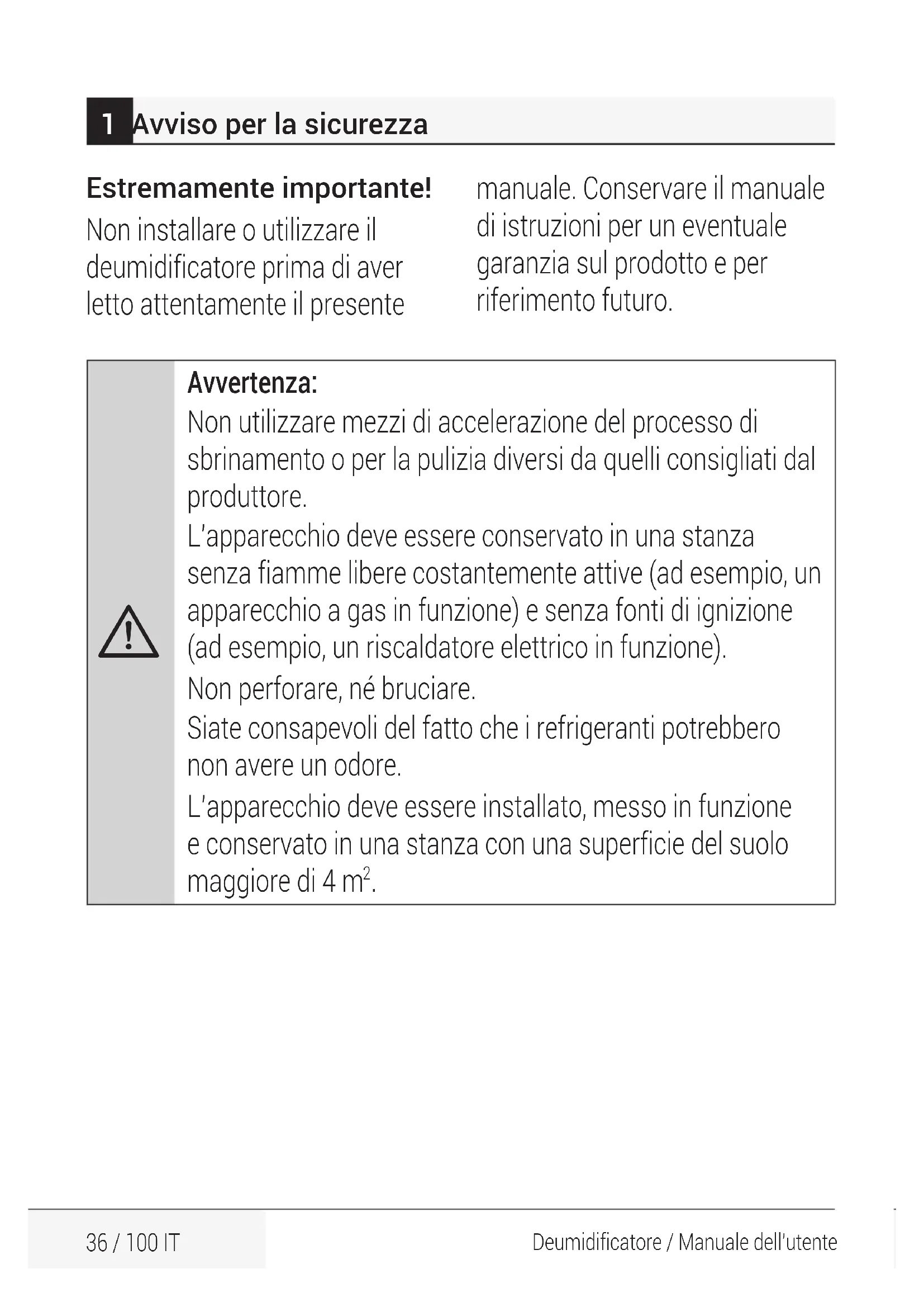

1 Avviso per la sicurezza

Estremamente importante!

Non installare o utilizzare il deumidificatore prima di aver letto attentamente il presente

manuale. Conservare il manuale di istruzioni per un eventuale garanzia sul prodotto e per riferimento futuro.

Avvertenza:

Non utilizzare mezzi di accelerazione del processo di sbrinamento o per la pulizia diversi da quelli consigliati dal produttore.

L'apparecchio deve essere conservato in una stanza senza fiamme libere costantemente attive (ad esempio, un apparecchio a gas in funzione) e senza fonti di ignizione (ad esempio, un riscaldatore elettrico in funzione).

Non perforare, né bruciare.

Siate consapevoli del fatto che i refrigeranti potrebbero non avere un odore.

L'apparecchio deve essere installato, messo in funzione e conservato in una stanza con una superficie del suolo maggiore di 4 m².

Avvertenza:

Informazioni specifiche concernenti gli apparecchi con gas refrigerante R290.

Leggere attentamente tutte le avvertenze. - Quando si sbrina e pulisce l'apparecchio, non utilizzare strumenti diversi da quelli consigliati dal produttore. L'apparecchio deve essere collocato in un'area priva di fonti di accensione (ad esempio: fiamme libere, apparecchi a gas o elettrici in funzionamento). Non perforare e non gettare nelle fiamme. - Questo apparecchio contiene Y g (consultare l'etichetta nominale sul retro dell'unità) del gas refrigerante R290. L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non perforare alcuna parte del circuito refrigerante. Se l'apparecchio è installato, utilizzato o conservato in una zona non ventilata, la stanza deve essere progettata in modo da evitare l'accumulo di perdite di refrigerante onde evitare il rischio di incendi o esplosioni dovuti all'accensione del gas stesso provocata da caloriferi elettrici, stufe o altre fonti di ignizione. L'apparecchio deve essere riposto in modo da evitare il verificarsi di danni meccanici.

Avvertenza:

Chiunque utilizzi o lavori sul circuito refrigerante deve disporre di una certificazione adeguata emessa da un'organizzazione accreditata che garantisce le competenze nella manipolazione dei refrigeranti in conformità con una specifica valutazione riconosciuta da associazioni del settore. L'apparecchio deve essere conservato in un'area ben ventilata, in una stanza la cui area corrisponda a quella specificata per il funzionamento. Le riparazioni devono essere eseguite in base a quanto indicato dall'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili. Non utilizzare una presa non adatta o non funzionante. Non utilizzare gli apparecchi nelle seguenti situazioni: A: In prossimità di fonti di incendio. B: In una zona dove possano prodursi schizzi d'olio. C: In una zona esposta alla luce solare diretta. D: In una zona dove possano prodursi schizzi d'acqua. E: In prossimità di bagni, docce o piscine. Non inserire dita o bastoni nell'uscita dell'aria. Prendere particolari precauzioni avvertendo i bambini di questi pericoli.

Avvertenza:

• Tenere l'unità rivolta verso l'alto durante il trasporto e lo stoccaggio, in modo da posizionare adeguatamente il compressore.
• Prima di pulire l'apparecchio, spegnerlo sempre o scollegare l'alimentazione.
• Quando si sposta l'apparecchio, spegnerlo sempre o scollegare l'alimentazione, muovendolo lentamente. Per scongiurare il rischio di incendi, non coprire l'apparecchio.
• Tutte le prese dell'apparecchio devono essere omologate in conformità ai requisiti per la sicurezza elettrica locali. Se necessario, verificare quali sono i requisiti.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Questo elettrodomestico non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o che non possiedono la dovuta esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'elettrodomestico da una persona responsabile della loro sicurezza. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato, al fine di evitare rischi.

Avvertenza:

Questo elettrodomestico può essere utilizzato dai bambini dagli 8 anni in su e dalle persone con capacità fisiche, sensoriali o mentali ridotte, anche in caso di mancata esperienza o conoscenza, solo se controllati e istruiti all'uso sicuro dell'elettrodomestico e informati sui possibili rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini non controllati. L'apparecchio deve essere installato in conformità con le normative di cablaggio nazionali. - Dettagli sul tipo e la tensione nominale dei fusibili: T, 250 V CA, 2 A o superiore. Riciclaggio

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici nell'UE. Per evitare possibili danni all'ambiente o alla salute derivanti da smaltimento abusivo dei rifiuti, riciclare il dispositivo in maniera responsabile per promuovere un riutilizzo sostenibile delle risorse. Per restituire il dispositivo usato, utilizzare i sistemi di raccolta e recupero o rivolgersi al rivenditore dove è stato acquistato il prodotto. In questo modo è possibile effettuarne il riciclaggio sicuro nel rispetto dell'ambiente.

Avvertenza:

GWP: R290: 3. Contattare il tecnico autorizzato al servizio di assistenza per la riparazione o la manutenzione di questa unità. Non tirare, deformare o alterare il cavo di alimentazione, né immergerlo in liquidi. Tirando o utilizzando in modo improprio il cavo di alimentazione, l'unità potrebbe danneggiarsi provocando folgorazioni. Occorre osservare la conformità con la normativa nazionale sul gas. Mantenere le prese d'aria libere da ostruzioni. Eventuali addetti ai lavori con il circuito refrigerante devono detenere un certificato valido rilasciato da un'autorità di valutazione accreditata del settore, che autorizzi le competenze nel gestire in modo sicuro i refrigeranti in conformità con le specifiche di valutazione riconosciute dal settore. La manutenzione deve essere effettuata come raccomandato dal produttore del dispositivo. Manutenzione e riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili.

1 Avviso per la sicurezza

Avvertenza:

Non utilizzare o spegnere l'unità inserendo o estraendo il cavo di alimentazione in quanto ciò può causare folgorazioni o incendi a causa della generazione di calore. Scollegare l'unità nel caso in cui si avvertano rumori o odori strani, oppure se fuoriesce del fumo dall'unità.

Nota:

Se sono presenti parti danneggiate, rivolgersi al rivenditore o a un punto di riparazione designato; In caso di danni, spegnere l'interruttore dell'aria, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un punto di riparazione designato; In qualunque caso, il cavo di alimentazione deve essere saldamente collegato a terra. Per scongiurare la possibilità di pericoli, se il cavo di alimentazione è danneggiato, spegnere l'interruttore del condizionatore e scollegare il cavo di alimentazione. Deve essere sostituito dal rivenditore o da un punto di riparazione designato.

2.1 Controlli dell'area

Prima di iniziare l'intervento sui sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire di ridurre al minimo il rischio di combustione. Per la riparazione del sistema di refrigerazione, attenersi alle precauzioni prima di effettuare interventi sul sistema.

2.2 Procedure di lavoro

I lavori devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio che un gas infiammabile o vapore sia presente durante l'esecuzione del lavoro.

2.3 Area di lavoro generale

Tutto il personale di manutenzione e gli altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Il lavoro in spazi ristretti deve essere evitato. L'area interna allo spazio di lavoro deve essere sezionata. Assicurarsi che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

2.4 Controllo della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante adeguato prima e durante il lavoro, per assicurarsi che il tecnico sia consapevole della presenza di ambienti potenzialmente infiammabili. Assicurarsi che le apparecchiature di rilevamento delle perdite in uso siano adatte per l'uso con refrigeranti infiammabili, ovvero senza scintille, adeguatamente sigillate o a sicurezza intrinseca.

2.5 Presenza di estintori

Se si deve effettuare un intervento a caldo nelle apparecchiature di refrigerazione o in qualsiasi parte associata, tenere a portata di mano dispositivi antincendio. Tenere un estintore a polvere asciutta o con CO2 nei pressi dell'area di carica.

2.6 Nessuna fonte di combustione

Il personale che interviene su un sistema di refrigerazione esponendo tubazioni che contengono o hanno contenuto refrigerante infiammabile non deve utilizzare fonti di ignizione che possano comportare il rischio di incendio o esplosione. Il personale non deve fumare durante l'intervento. Tutte le possibili fonti di ignizione, compreso il fumo, devono essere tenute sufficientemente lontane dal sito di installazione, riparazione, rimozione e smaltimento, durante il quale il refrigerante infiammabile può essere rilasciato nello spazio circostante. Prima dell'intervento, è necessario controllare l'area intorno alle apparecchiature per assicurarsi che non vi siano pericoli infiammabili o rischi di ignizione. Devono essere apposti cartelli di "Vietato fumare".

2.7 Area ventilata

Assicurarsi che l'area sia aperta o venga adeguatamente ventilata prima di intervenire nel sistema o effettuare qualsiasi intervento a caldo. Fornire un grado di ventilazione continua durante il periodo dell'intervento. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo all'esterno nell'atmosfera.

2.8 Controlli delle apparecchiature di refrigerazione

I componenti elettrici sostituiti devono essere idonei allo scopo e alle specifiche corrette. Attenersi sempre alle linee guida di manutenzione e assistenza del produttore. In caso di dubbi, rivolgersi al reparto tecnico del produttore per assistenza. Effettuare i seguenti controlli su impianti che utilizzano refrigeranti infiammabili: la quantità di carica deve essere conforme alle dimensioni del locale in cui sono installate le parti contenenti refrigerante; i meccanismi e le prese di ventilazione devono funzionare in modo adeguato e non devono essere ostruiti; se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per verificare la presenza di refrigerante; i contrassegni sull'apparecchiatura devono essere sempre visibili e leggibili. I contrassegni e i segni illeggibili devono essere corretti; il tubo o i componenti di refrigerazione sono installati in una posizione in cui è improbabile che possano essere esposti a qualsiasi sostanza che possa corrodere componenti contenenti refrigerante, a meno che i componenti non siano realizzati con materiali che sono intrinsecamente resistenti alla corrosione o adeguatamente protetti da corrosione.

2.9 Controlli dei dispositivi elettrici

La riparazione e la manutenzione di componenti elettrici comprendono controlli di sicurezza iniziali e procedure di ispezione dei componenti. In presenza di un guasto che potrebbe compromettere la sicurezza, l'alimentazione elettrica non deve essere collegata al circuito finché il guasto non viene riparato in modo soddisfacente. Se il guasto non può essere riparato immediatamente, ma è necessario continuare l'operazione, adottare un'adeguata soluzione temporanea. Il proprietario del materiale deve essere informato o avvisato in modo che possa avvisare tutti.

I controlli di sicurezza iniziali devono comprendere: lo scaricamento dei condensatori: questa operazione deve essere eseguita in modo sicuro per evitare scintille; non devono esservi componenti elettrici sotto tensione e cavi scoperti durante la carica, il recupero o lo spurgo del sistema; la messa a terra deve essere continua.

3 Riparazioni ai componenti sigillati

Durante le riparazioni ai componenti sigillati, scollegare tutta l'alimentazione elettrica dalle apparecchiature da sottoporre ad intervento prima della rimozione delle coperture sigillate, ecc. Se è assolutamente necessario disporre di alimentazione elettrica sulle apparecchiature durante la manutenzione, collocare un rilevatore di perdite sempre attivo nel punto più critico per avvertire di una situazione potenzialmente pericolosa.

Prestare particolare attenzione a quanto segue per garantire che, intervenendo sui componenti elettrici, l'alloggiamento non viene alterato in modo tale da influire negativamente sul livello di protezione.

Ciò include danni ai cavi, un numero eccessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, un'installazione non corretta delle guarnizioni, ecc. Assicurarsi che gli apparecchi siano montati saldamente. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati in modo da essere inutilizzabili per impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.

Note:

L'uso di sigillante siliconico potrebbe inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento di perdite. I componenti a sicurezza intrinseca non devono essere isolati prima di intervenire su di essi.

3.1 Riparazione di componenti a sicurezza intrinseca

Non applicare carichi induttivi o capacitivi permanenti al circuito per garantire che non superino la tensione ammissibile e la corrente consentita per le apparecchiature in uso.

I componenti a sicurezza intrinseca sono gli unici su cui si può intervenire sotto tensione in presenza di un'atmosfera infiammabile. Le apparecchiature di test devono disporre di una portata nominale adeguata. Sostituire i componenti solo con i ricambi specificati dal produttore. Le parti non specificate dal produttore possono provocare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

3.2 Cablaggio

Controllare che il cablaggio non sia soggetto ad usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti negativi sull'ambiente. Il controllo deve inoltre tener conto degli effetti dell'invecchiamento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

3.3 Rilevamento di refrigeranti infiammabili

In nessun caso le potenziali fonti di ignizione devono essere utilizzate per la ricerca o il rilevamento di perdite di refrigerante. Non si deve utilizzare una torcia alogena (o qualsiasi altro rivelatore che utilizza una fiamma libera).

3.4 Metodi di rilevamento perdite

I rilevatori elettronici di perdite devono essere utilizzati per individuare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria una ricalibrazione. I rilevatori elettronici di perdite devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata oppure potrebbero necessitare di una ricalibrazione. (Le apparecchiature di rilevamento devono essere calibrate in un'area priva di refrigerante). Assicurarsi che il rivelatore non sia una fonte

3 Riparazioni ai componenti sigillati

potenziale di ignizione e sia adatto per il refrigerante utilizzato. Le apparecchiature per il rilevamento delle perdite devono essere impostate ad una percentuale di LFL del refrigerante e calibrate in base al refrigerante impiegato; inoltre, la percentuale appropriata di gas (25% massimo) deve essere verificata. I fluidi di rilevamento delle perdite sono adatti per l'uso con la maggior parte dei refrigeranti, ma si deve evitare l'uso di detergenti a base di cloro in quanto il cloro potrebbe reagire con il refrigerante e corrodere le tubazioni di rame. Se si sospetta una fuga, tutte le fiamme libere devono essere rimosse/spente. In caso di perdita di refrigerante che richiede brasatura, tutto il refrigerante viene recuperato dal sistema o isolato (tramite valvole di isolamento) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) viene quindi spurgato attraverso il sistema sia prima che durante il processo di brasatura.

3.5 Rimozione ed evacuazione

Quando si interviene sul circuito refrigerante per effettuare riparazioni o per qualsiasi altro scopo, utilizzare procedure convenzionali. Tuttavia, è importante osservare le migliori prassi tenendo in considerazione l'infiammabilità. Attenersi alla seguente procedura: rimuovere il refrigerante; spurgare il circuito con gas inerte; svuotare; spurgare di nuovo con gas inerte; interrompere il circuito tramite intercettazione o brasatura. La carica di refrigerante deve essere recuperata nelle bombole di recupero appropriate. Eseguire il "flussaggio" del sistema con OFN per rendere sicura l'unità. Potrebbe essere necessario ripetere più volte questa procedura. Non utilizzare aria compressa o ossigeno per questa operazione. Il flussaggio si ottiene interrompendo il vuoto nel sistema con OFN e continuando a riempire fino al raggiungimento della pressione di

esercizio, quindi sfiatando nell'atmosfera e infine tirando verso il vuoto. Questo processo deve essere ripetuto finché non vi è più refrigerante all'interno del sistema. Quando si utilizza la carica OFN finale, il sistema deve essere sfiatato fino alla pressione atmosferica per consentire l'intervento. Questa operazione è assolutamente vitale se si devono effettuare le operazioni di brasatura sulle tubazioni.

Assicurarsi che la presa della pompa a vuoto non sia vicino a fonti di ignizione e che sia disponibile ventilazione.

3.6 Procedure di carica

Oltre alle procedure di carica convenzionali, attenersi ai seguenti requisiti.

• Assicurarsi che non si verifichi la contaminazione di diversi refrigeranti quando si utilizzano apparecchiature di carica. I flessibili o i condotti devono essere più corti possibili per ridurre al minimo la quantità di refrigerante denominata.
• Le bombole devono essere tenute in posizione verticale.
• Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il sistema con refrigerante.
• Etichettare il sistema al termine della carica (se non è più etichettato).
• Prestare estrema cautela a non riempire eccessivamente il sistema refrigerante.

Prima di caricare il sistema, è necessario testare la pressione con OFN. Devono essere testate eventuali perdite del sistema al termine della ricarica, ma prima della messa in servizio. Prima di uscire dal sito, è necessario effettuare un ulteriore test di perdite.

3.7 Messa fuori servizio

Prima di effettuare questa procedura, è essenziale che il tecnico abbia acquisito piena familiarità con le apparecchiature e tutti i loro dettagli. Si raccomanda di adottare una buona prassi per recuperare in modo sicuro tutti i refrigeranti. Prima di effettuare l'operazione, nel caso in cui sia necessaria l'analisi del refrigerante recuperato prima del riutilizzo, prelevare un campione di olio e refrigerante. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare l'operazione.

a) Acquisire familiarità con le apparecchiature e il relativo funzionamento. b) Isolare elettricamente il sistema. c) Prima di eseguire la procedura, verificare quanto segue: le apparecchiature meccaniche di movimentazione sono disponibili, ove necessario, per la movimentazione di bombole di refrigerante; tutte le attrezzature di protezione individuale sono disponibili e devono essere utilizzate in modo corretto; il processo di recupero è monitorato in ogni momento da personale competente; le apparecchiature di recupero e le bombole devono essere conformi agli standard adeguati. d) Ove possibile, pompare il sistema di refrigerante. e) Se il vuoto non è possibile, fare in modo che un collettore rimuova il refrigerante da varie parti del sistema. f) Assicurarsi che la bombola si trovi sulle bilance prima di effettuare il recupero. g) Avviare la macchina di recupero e azionarla in conformità alle istruzioni del produttore. h) Non riempire eccessivamente le bombole. (Non oltre il volume di carica del liquido).

i) Non superare la pressione massima di esercizio delle bombole, seppure temporaneamente. j) Una volta riempite correttamente le bombole e terminato il processo, assicurarsi che le bombole e le apparecchiature siano state rimosse tempestivamente dal sito e tutte le valvole di isolamento sulle apparecchiature siano chiuse. k) Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

3.8 Etichettatura

Le apparecchiature devono essere etichettate, indicando la messa fuori servizio e lo svuotamento di refrigerante. L'etichetta deve essere datata e firmata.

Assicurarsi che sulle apparecchiature siano presenti delle etichette che indichino la presenza di refrigerante infiammabile.

3.9 Recupero

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la messa fuori servizio, si raccomanda di adottare una buona prassi per rimuovere in modo sicuro tutti i refrigeranti. Quando si trasferisce il refrigerante in bombole, assicurarsi di utilizzare esclusivamente bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile un numero adeguato di bombole per la carica completa dell'impianto. Tutte le bombole da utilizzare sono destinate al refrigerante recuperato ed etichettate per quel refrigerante (ad esempio bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola di sicurezza e relative valvole di isolamento in buone condizioni. Le bombole di recupero sono evacuate e, ove possibile, raffreddate prima del recupero.

3 Riparazioni ai componenti sigillati

Le apparecchiature di recupero devono essere in buone condizioni, con una serie di istruzioni relative alle apparecchiature a portata di mano, e devono essere adeguate per il recupero dei refrigeranti infiammabili. Inoltre, una serie di bilance calibrate deve essere disponibile e in buone condizioni. I flessibili devono essere dotati di attacchi di scollegamento privi di perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in condizioni di funzionamento soddisfacente, che sia stata effettuata una corretta manutenzione e che tutti i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. In caso di dubbi, consultare il produttore.

Il refrigerante recuperato deve essere riportato al fornitore del refrigerante nella bombola di recupero adeguata e con la relativa Nota di trasferimento dei rifiuti compilata. Non mischiare i refrigeranti nelle unità di recupero e, soprattutto, non nelle bombole.

Se si devono rimuovere compressori o olio per compressori, assicurarsi che siano stati evacuati a un livello accettabile per garantire che il refrigerante infiammabile non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di riportare il compressore ai fornitori. Adottare esclusivamente il riscaldamento elettrico sul corpo del compressore per accelerare tale processo. Quando si scarica l'olio da un sistema, l'operazione deve essere eseguita in modo sicuro.

Competenze del personale qualificato

Generale

È richiesta una formazione speciale aggiuntiva rispetto alle consuete procedure di riparazione delle apparecchiature di refrigerazione quando si tratta di attrezzature con refrigeranti infiammabili.

In molti paesi, questa formazione viene fornita da organizzazioni nazionali di formazione che sono accreditate per insegnare i pertinenti standard di competenza nazionali che possono essere stabiliti nella legislazione.

La competenza acquisita dovrebbe essere documentata da un certificato.

Formazione

La formazione deve comprendere quanto segue:

Informazioni circa il potenziale esplosivo dei refrigeranti infiammabili per istruire sulla pericolosità dei materiali infiammabili se manipolati senza attenzione.

Informazioni sulle potenziali fonti di ignizione, in particolare quelle non ovvie come accendini, interruttori della luce, aspirapolveri e termosifoni elettrici.

Informazioni sui diversi concetti di sicurezza:

Scarsa ventilazione (vedi Clausola GG.2). La sicurezza dell'apparecchio non dipende dalla ventilazione dell'alloggiamento. Lo spegnimento dell'apparecchio o l'apertura dell'alloggiamento non produce effetti significativi sulla sicurezza. Tuttavia, è possibile che a seguito di perdite possa accumularsi del refrigerante all'interno dell'involucro, rilasciando un'atmosfera infiammabile all'apertura dello stesso.

Ventilazione dell'involucro (vedi Clausola GG.4). La sicurezza dell'apparecchio dipende dalla ventilazione dell'alloggiamento. Lo spegnimento dell'apparecchio o l'apertura dell'involucro produce effetti significativi sulla sicurezza. Occorre garantire una ventilazione sufficiente.

Ventilazione dell'ambiente (vedi Clausola GG.5). La sicurezza dell'apparecchio dipende dalla ventilazione dell'ambiente. Lo spegnimento dell'apparecchio o l'apertura dell'alloggiamento non produce effetti significativi sulla sicurezza.

3. Riparazioni ai componenti sigillati

La ventilazione dell'ambiente non deve essere spenta durante le procedure di riparazione.

Informazioni sulla sigillatura di componenti e involucri in base alla normativa IEC 60079-15:2010.

Informazioni sulle procedure di lavoro corrente:

a) Messa in servizio

Assicurarsi che la superficie del suolo sia sufficiente per ricaricare il refrigerante o che il condotto di ventilazione sia assemblato correttamente. Collegare i tubi e condurre un test di tenuta prima di caricare il refrigerante. Controllare le apparecchiature per la sicurezza prima della messa in servizio.

b) Manutenzione

• L'apparecchio portatile deve essere riparato all'esterno o in un luogo appositamente adibito alla riparazione di unità con refrigeranti infiammabili.
• Garantire una ventilazione sufficiente nel luogo di riparazione.
• Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.
• Scaricare i condensatori in modo che non producano scintille. La procedura standard per cortocircuitare i terminali dei condensatori crea generalmente scintille. Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle. Controllare le apparecchiature per la sicurezza prima della messa in servizio.

c) Riparazione

L'apparecchio portatile deve essere riparato all'esterno o in un luogo appositamente

adibito alla riparazione di unità con refrigeranti infiammabili.

• Garantire una ventilazione sufficiente nel luogo di riparazione.
• Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.
• Scaricare i condensatori in modo che non producano scintille.
• Se occorre la brasatura, è necessario eseguire le seguenti procedure nell'ordine corretto:
• Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio.
• Scaricare il circuito refrigerante.
• Spurgare il circuito refrigerante con azoto per 5 minuti.
• Scaricare di nuovo.
• Rimuovere le parti da sostituire tramite intercettazione o brasatura.
• Spurgare il punto di brasatura con azoto durante la procedura.
• Condurre un test di tenuta prima di caricare il refrigerante. Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle.
• Controllare le apparecchiature per la sicurezza prima della messa in servizio.

3 Riparazioni ai componenti sigillati

d) Dismissione

Se durante la messa fuori servizio dell'apparecchio la sicurezza ne risente, è necessario prima rimuovere la carica di refrigerante. - Garantire una ventilazione sufficiente nel luogo dove si trova l'apparecchio. - Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante. - Scaricare i condensatori in modo che non producano scintille. - Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio. - Scaricare il circuito refrigerante. Spurgare il circuito refrigerante con azoto per 5 minuti. Scaricare di nuovo. - Riempire con azoto fino al raggiungimento della pressione atmosferica. - Affiggere un'etichetta sull'apparecchio indicante la rimozione del refrigerante.

e) Smaltimento

• Garantire una ventilazione sufficiente nel luogo di funzionamento.
• Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato

non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio.

• Scaricare il circuito refrigerante. Spurgare il circuito refrigerante con azoto per 5 minuti. Scaricare di nuovo.
• Arrestare il compressore e spurgare l'olio.

Trasporto, contrassegni e stoccaggio per unità che impiegano refrigeranti infiammabili

Trasporto di apparecchiature contenenti refrigeranti infiammabili.

Prestare attenzione al fatto che possono esistere normative supplementari sul trasporto concernenti apparecchi contenenti gas infiammabili. Il numero massimo di pezzi di apparecchiature o di configurazione di apparecchiature, autorizzati ad essere trasportati insieme, sarà determinato dalle normative di trasporto vigenti.

Contrassegni delle apparecchiature utilizzando cartelli

Contrassegni per apparecchi simili utilizzati in una zona di lavoro sono generalmente indirizzati da normative locali e forniscono i requisiti minimi per la sicurezza e/o la salute sul luogo di lavoro.

Tutti i contrassegni devono essere mantenuti e i dati di lavoro devono garantire che i dipendenti siano adeguatamente istruiti e formati in merito al significato degli stessi e delle operazioni da intraprendere in relazione a questi contrassegni.

L'efficacia dei contrassegni non deve essere ridotta dall'apposizione di un numero troppo elevato degli stessi.

3 Riparazioni ai componenti sigillati

I pittogrammi utilizzati devono essere il più semplici possibile e contenere solo dettagli essenziali.

Smaltimento delle apparecchiature con refrigeranti infiammabili

Vedere le normative nazionali.

Stoccaggio di attrezzature/apparecchi

Lo stoccaggio delle apparecchiature deve essere conforme alle istruzioni del produttore.

Stoccaggio di apparecchiature imballate (invendute)

La protezione delle confezioni stoccate deve essere costruita in modo tale che il danno meccanico all'apparecchiatura all'interno del pacco non provochi una perdita di carica del refrigerante.

Il numero massimo di pezzi di apparecchiature autorizzati per essere stoccati insieme sarà determinato dalle normative locali.

Istruzioni generali per la sicurezza

Avvertenza:

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni in modo da poter sfruttarne al massimo tutte le funzionalità. Queste istruzioni sono solo indicative e non fanno parte del contratto; ci riserviamo il diritto di apportare modifiche tecniche senza preavviso.

Note prima dell'uso:

1. "ASSICURARSI CHE IL PRODOTTO SIA SEMPRE BEN AERATO!" Assicurarsi che le prese d'aria di ingresso e uscita non siano mai ostruite.
2. Utilizzare questa unità su una superficie orizzontale per evitare perdite d'acqua.
3. Non utilizzare questa unità in un ambiente soggetto a agenti esplosivi o corrosivi.
4. Temperatura ambiente di esercizio: raffreddamento a 5°C - 35°C.
5. Quando si spegne l'unità, attendere almeno 3 minuti prima di riavviarla per evitare che il compressore venga danneggiato.

Note prima dell'uso:

1. Utilizzare una presa elettrica separata. La condivisione di una presa con altri apparecchi elettrici è vietata e le specifiche della presa di corrente non devono essere inferiori a 10 A. Le prese devono essere sicure.
2. Alimentazione: 220-240 V/50 Hz.
3. Eliminare l'acqua che si è raccolta nel serbatoio quando è pieno.
4. Non immergere l'unità in acqua o posizionarla vicino all'acqua.
5. Non sedersi o stare in piedi sull'unità.
6. Non utilizzare il deumidificatore in un'area chiusa come all'interno di un armadio, in quanto potrebbe provocare incendi.
7. Installare le tubazioni di scarico in discesa per assicurarsi che l'acqua di condensa possa essere scaricata continuamente.

4 Diagramma del prodotto

Componenti

1. Scocca anteriore
2. Sfogo di uscita
3. Pannello di controllo
4. Scocca posteriore
5. Contenitore del filtro
6. Tanica dell'acqua
7. Cavo di alimentazione

5.1 Aspetto e funzioni del pannello di controllo

A	Accensione/spegnimento	1 M	Modalità silenziosa
B	Velocitàventilazione	2	Modalitàdeumidificatore
C Su 3			Modalitàasciugatore
D Giù 4			Indicatore di serbatoio piano
E	Modalità di funzionamento	5	Velocità diventilazione elevata
F	Accensiona/spegnimento timer	6	Velocità diventilazione bassa

5.2 Display digitale del livello di umidità e del timer

L'indicatore dispone di 3 funzioni:

1. Quando l'apparecchio è acceso, visualizza l'umidità interna.
2. Quando si imposta il valore di umidità, indica il livello di umidità selezionato.
3. Quando si programma l'ora di accensione e spegnimento dell'unità, vengono visualizzate le ore.
4. Quando l'umidità dell'ambiente è inferiore al 35%, viene visualizzato "LO"
5. Quando l'umidità dell'ambiente è superiore al 95%, viene visualizzato "HI"

5.3 Funzioni dei tasti

A- Accensione/spegnimento

B- Velocità ventilazione

SPEED

C- Su

D- Giù

E- Modalità di funzionamento

MODE

F- Accensione/spegnimento timer

TIMER

5.4 Istruzioni di funzionamento

1. Collegare l'unità all'alimentazione.
2. Premendo il pulsante per avviare il funzionamento, l'indicatore di alimentazione si accende. Premere di nuovo per spegnere.

1. Premere il tasto per selezionare la velocità di ventilazione.
2. Premere il pulsante o per impostare il livello di umidità desiderato nella stanza, regolabile dal 30% al 90% con intervalli del 5% o "CO". Dopo che l'impostazione dell'umidità si interrompe per 10 secondi, il display digitale visualizza il livello di umidità ambientale.

Mentre è in funzione, quando l'umidità dell'ambiente è inferiore del 2% all'umidità impostata, l'apparecchio smette di funzionare.

Quando si imposta l'umidità su "CO", l'apparecchio funzionerà in continuazione. È possibile regolare l'impostazione del livello di umidità desiderata per uscire dalla modalità a funzionamento continuo.

1. Premere il pulsante per cambiare modalità: silenzioso, deumidificazione, asciugatura.

Silenzioso: il deumidificatore funziona a velocità minima. Non è possibile regolare la velocità della ventola.

Deumidificatore:

Quando si imposta questa funzione, l'apparecchio funziona in modalità deumidificatore e quando l'umidità è inferiore al 2%, il compressore

interrompe l'attività. Sia compressore che ventole smettono di funzionare per 30 minuti, quando la ventola riprenderà a funzionare per 3 minuti per rilevare il livello di umidità ambientale. Se è inferiore al livello impostato, il compressore e la ventola smetteranno di funzionare per altri 30 minuti. Dopo 30 minuti, la ventola si riavvierà ed eseguirà un controllo del livello di umidità ambientale per 3 minuti. Se è uguale o superiore del 3% rispetto al livello impostato, compressore e ventola riprenderanno di nuovo a funzionare e così via.

In base alla suddetta operazione ciclica, l'umidità interna può essere mantenuta al livello di umidità impostato.

Asciugatore

Quando si attiva questa funzione, viene eseguita la deumidificazione.

L'apparecchio funziona alla massima capacità e la velocità della ventola riduce rapidamente l'umidità in eccesso dell'ambiente. In modalità asciugatore, non è possibile regolare manualmente la velocità della ventola.

6. Impostazione del timer

1) Impostazione timer ON: - Ad apparecchio spento, premere il tasto TIMER relativa spia lampeggerà. - Premere il pulsante ⑥ per selezionare l'orario di attivazione desiderato da 0 a 24 ore. Il valore lampeggerà sul display digitale e l'impostazione sarà effettiva in circa 5 secondi. - L'apparecchio si accenderà automaticamente una volta trascorso il tempo impostato.

5 Istruzioni di funzionamento

2) Impostazione timer OFF:

• Quando l'apparecchio è in funzione, premere il

pulsante spia corrispondente lampeggerà.

• Premere il pulsante per selezionare

l'orario di spegnimento desiderato da 0 a 24 ore.

Il valore lampeggerà sul display digitale e

l'impostazione sarà effettiva in circa 5 secondi.

Il display digitale tornerà a mostrare il livello di umidità.

• L'apparecchio si spegnerà automaticamente una volta trascorso il tempo impostato.

Nota: premere nuovamente il pulsante per controllare il tempo rimanente. Continuare a

premere il pulsante funzione timer verrà annullata.

5.5 Scarico dell'acqua raccolta

Quando il serbatoio dell'acqua è pieno, si accende la spia apposita, il funzionamento si interrompe automaticamente e il cicalino emette 15 segnali acustici per ricordare all'utente di svuotare il serbatoio.

Svuotare il serbatoio dell'acqua

1. Premere leggermente sui lati il serbatoio con entrambe le mani ed estrarlo delicatamente.

1. Scaricare l'acqua raccolta.

Note:

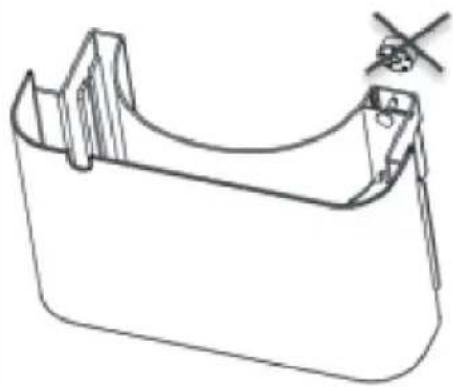

1. Non rimuovere il galleggiante dal serbatoio dell'acqua. Il sensore di acqua piena non sarà più in grado di rilevare correttamente il livello dell'acqua. Senza il galleggiante, l'acqua potrebbe fuoriuscire dal serbatoio.

1. Se il serbatoio dell'acqua è sporco, lavarlo con acqua fredda o tiepida. Non utilizzare detergenti, spugnette abrasive, panni antipolvere trattati chimicamente, benzina, benzene, diluente o altri solventi, in quanto possono graffiare e danneggiare il serbatoio e causare perdite d'acqua.

Note:

1. Quando si sostituisce il serbatoio dell'acqua, premerlo saldamente in posizione con entrambe le mani. Se il serbatoio non è posizionato correttamente, si attiverà il sensore "TANK FULL" (serbatoio pieno) e il deumidificatore non funzionerà.

1. È vietato estrarre il serbatoio dell'acqua quando il prodotto è acceso.

5.6 Drenaggio continuo dell'acqua

L'unità è dotata di una porta per il drenaggio continuo. Utilizzando un tubo di plastica (con un diametro interno di 10 mm) inserito nel foro di scarico (sulla piastra intermedia), allungare la mano dal lato del serbatoio dell'acqua, installarlo in posizione e sistemare il tubo di scarico.

L'acqua nel serbatoio dell'acqua può essere scaricata in continuazione dalla porta apposita sull'unità.

6 Manutenzione

Pulizia del corpo

Pulirlo con un panno morbido e umido.

2. Pulire il filtro dell'aria

Passare leggermente un aspirapolvere sulla superficie del filtro dell'aria per rimuovere lo sporco. Se il filtro dell'aria è particolarmente sporco, lavarlo con acqua tiepida e un detergente delicato e asciugarlo accuratamente.

Stoccaggio del deumidificatore

Quando l'unità non viene utilizzata per un lungo periodo di tempo e si desidera riporla, attenersi ai seguenti passaggi:

Pulizia del filtro dell'aria

1. Per prima cosa aprire la griglia di ingresso e rimuovere il filtro dell'aria.

3. Fissaggio del filtro dell'aria

Inserire il filtro nella griglia attentamente e posizionare la griglia di ingresso nella posizione corretta.

1. Svuotare l'eventuale acqua rimasta nel serbatoio dell'acqua.
2. Arrotolare il cavo di alimentazione e inserirlo nel serbatoio dell'acqua.
3. Pulire il filtro dell'aria.
4. Riporlo in un luogo fresco e asciutto.

6 Manutenzione

Spazio circostante

Mantenere uno spazio minimo intorno al deumidificatore quando l'unità è in funzione come indicato nel disegno a sinistra.

7 Risoluzione dei problemi

Se si verifica una delle condizioni elencate di seguito, controllare i seguenti dati prima di chiamare il servizio clienti.

Problema Possibili cause Soluzione
L'unità non funziona.	Il cavo di alimentazione è collegato?	Inserire il cavo di alimentazione nella presa di corrente.
	La spia di serbatoio pieno sta lampeggiando? (Il serbatoio è pieno o inserto male.)	Svuotare l'accua nel serbatoio dell'accua e quando riposizionarlo.
	La temperature ambiente è superiore a 35 °C o inferiore a 5 °C?	Il dispositivo di protezione è attivato e l'unità non può essere avviata.
La funzione di deumidificazione non funziona	Il filtrò dell'aria è ostruito?	Pulire il filtrò dell'aria comeindicato nella sezione "Pulizia del deumidificatore".
	Il conduitto di aspirazione o di scarico è ostruito?	Rimuovere l'obstruzione dal conduitto di scarico o dal conduitto di aspirazione.
Non emette aria. Il filtrò dell'aria è ostruito?		Pulire il filtrò dell'aria comeindicato nella sezione "Pulizia del deumidificatore".
Funzione rumorosamente	L'unità è inclinata o instabile?	Spostare l'unità in una posizione stabile.
	Il filtrò dell'aria è ostruito?	Pulire il filtrò dell'aria comeindicato nella sezione "Pulizia del deumidificatore".
Codice E1	Sensore bobina in cortocircuito o circuito aperto	Controllare se la linea è allentata o sostituire il sensore bobina.

8 Normative europee per lo smaltimento

Questo elettrodomestico contiene refrigerante e altri materiali potenzialmente pericolosi.

La legge stabilisce che l'apparecchio venga smaltito tramite una raccolta e un trattamento speciali. Non smaltirlo con i rifiuti domestici o indifferenziati.

Quando si smaltisce questo apparecchio, sono possibili le seguenti opzioni:

Smaltire l'apparecchio presso gli impianti di raccolta dei rifiuti elettronici municipali designati. - Quando si acquista un nuovo apparecchio, il rivenditore ritira il vecchio apparecchio gratuitamente. Il produttore ritira il vecchio apparecchio gratuitamente. - Vendere l'apparecchio a rivenditori autorizzati di rottami metallici.

Avviso speciale

Lo smaltimento di questo apparecchio nei boschi o in altri ambienti naturali danneggia la propria salute ed è nocivo per l'ambiente. Le sostanze nocive possono penetrare nelle falde acquifere e quindi nella catena alimentare.

Il presente simbolo indica che questo prodotto non può essere smaltito insieme ai rifiuti domestici al termine del suo ciclo di vita. Il dispositivo usato deve essere conferito presso il punto di raccolta ufficiale di riciclo di dispositivi elettrici ed elettronici. Al fine di individuare tali sistemi di raccolta, contattare le autorità locali o il rivenditore presso il cui negozio è stato acquistato l'articolo. Ciascun utente svolge un ruolo importante nel recupero e nel riciclo di vecchie apparecchiature. Lo smaltimento appropriato aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

9.1 Istruzioni per i gas fluorurati

Questo prodotto contiene gas fluorurati a effetto serra.

I gas fluorurati ad effetto serra sono contenuti in attrezzatura sigillata ermeticamente.

Installazioni, riparazioni, manutenzione, controlli della presenza di perdite, smantellamento e ricerca del prodotto devono essere effettuati da personale qualificato.

Se il sistema è dotato di dispositivo per il rilevamento delle perdite, i controlli delle perdite devono essere eseguiti almeno ogni 12 mesi, accertando che il sistema funzioni correttamente.

Ogni qual volta vengono eseguiti controlli delle perdite, occorre specificare il ciclo di controllo, creare e conservare dei registri concernenti le verifiche.

Nota: non occorre eseguire le verifiche delle perdite per gli apparecchi sigillati ermeticamente, i condizionatori d'aria portatili, i condizionatori d'aria a finestra e i deumidificatori, se l'equivalente di CO2 dei gas fluorurati ad effetto serra è inferiore a 10 tonnellate.

10 Specifiche tecniche

Nome modello BDP010
Refrigerante R290
Quantità refrigerante totale (g) 30
Protezione contro le scosse elettriche Classe I
Capacità di deumidificazione nominale (27°C UR 60%) (L/giorno) 4,5
Capacità di deumidificazione nominale (30°C UR 80%) (L/giorno) 9,5
Tensione/Frequenza/Fase (V/Hz/Fase) 220 V-240 V/ 50 Hz
Livello di potenza sonora - (dBA) 56/53/51
Potenza nominale di ingressso (W) 280
Corrente nominale di ingressso (A) 1,6
Intervallo UR manuale 30%-90%
Temp. ambiente 5-35
Dimensioni dell'unità (L x A x P) mm 282x204x402
Peso netto unità (kg) 9,8
