Type de produit	Moniteur LCD industriel
Marque	Advantech
Modèle	FPM212R8AE
Taille d'écran	12,1 pouces
Alimentation	12 V CC, 3 A min (source certifiée UL)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	0 °C à 50 °C
Type de montage	Montage sur panneau, mural, sur bureau, VESA 75x75 mm
Norme VESA	MIS-D 75, vis M4, profondeur 6 mm max
Montage sur panneau	10 pinces avec vis M4 x 25 mm
Montage mural (optionnel)	Kit FPM-1000T, vis M4 x 6-10 mm
Montage sur bureau (optionnel)	Kit FPM-1000T, 2 vis M4 x 6-10 mm
Câble d'alimentation	22 AWG, conducteur vert/jaune
Nettoyage	Chiffon humide, pas de détergent liquide ou pulvérisé
Consignes de sécurité	Lire attentivement le manuel, ne pas ouvrir, ne pas couvrir les ouvertures
Protection	Débrancher avant nettoyage, éviter chocs, ne pas exposer à l'humidité
Réparations	Uniquement par personnel qualifié
Batterie	Remplacer par même type, contacter Advantech
Environnement	Éviter exposition prolongée au soleil direct
Garantie	Voir conditions fournisseur

FOIRE AUX QUESTIONS - FPM212R8AE Advantech

Comment nettoyer l'écran du moniteur FPM212R8AE ?

Utilisez un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé. Débranchez l'appareil avant de le nettoyer.

Quelle est la tension d'alimentation requise pour le FPM212R8AE ?

L'alimentation doit être de 12 V CC, 3 A minimum, avec une source certifiée UL ou une source de courant continu conforme SELV/ES1, LPS/PS2.

Comment monter le moniteur sur un mur ?

Utilisez le kit de montage mural optionnel FPM-1000T. Fixez d'abord le support métallique au mur, puis vissez le moniteur avec les vis incluses (M4, longueur 6-10 mm).

Quelles sont les dimensions de montage VESA pour ce moniteur ?

Le moniteur est conforme VESA MIS-D 75 avec des perforations de 75 x 75 mm. Utilisez des vis M4 avec une profondeur maximale de 6 mm.

Que faire si un liquide pénètre dans l'appareil ?

Débranchez immédiatement l'appareil et faites-le vérifier par un personnel qualifié, car cela peut provoquer un incendie ou un choc électrique.

Puis-je ouvrir le moniteur moi-même ?

Non, pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié. N'ouvrez jamais l'appareil vous-même.

Quelle est la température de stockage acceptable pour le FPM212R8AE ?

La température de stockage doit être comprise entre 0 °C et 50 °C. Des températures en dehors de cette plage peuvent endommager l'équipement.

Quelles vis utiliser pour le montage sur panneau ?

Utilisez 10 pinces avec des vis M4 x 25 mm. Le diamètre de vis doit être M4 minimum et la longueur 25 mm minimum.

Comment remplacer la batterie interne ?

Ne remplacez la batterie que par le même type ou un équivalent recommandé par Advantech. Contactez le fabricant pour le remplacement. Jetez les batteries usagées selon les instructions.

Que faire si le moniteur ne fonctionne pas correctement ?

Vérifiez le manuel d'utilisation. Si le problème persiste, contactez un personnel de service qualifié. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI FPM212R8AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité
2. Conserver ce manuel pour utilisation ultérieure
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■ Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque!

Ce produit est destiné à être alimenté par une source d'alimentation certifiée UL ou par une source de courant continu adaptée à une utilisation à une température minimale de 50 degrés Celsius (Tma 50 °C) et dont la sortie est conforme à la norme SELV ou ES1, LPS ou PS2 et à une tension nominale de 12Vcc, 3A min. assistance, veuillez contacter Advantech pour plus d'informations.

Attention! Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention! Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention! Évitez d'exposer le FPM-200 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

Attention! MISE EN GUARD : le fil du conducteur de protection doit ? tre verte et jaune, 22 AWG / 0.3 (mm2) min.

安全指示

La série FPM-200 peut être montée de différentes manières. La polyvalence du FPM-200 lui permet d'être monté sur votre bureau ou ailleurs.

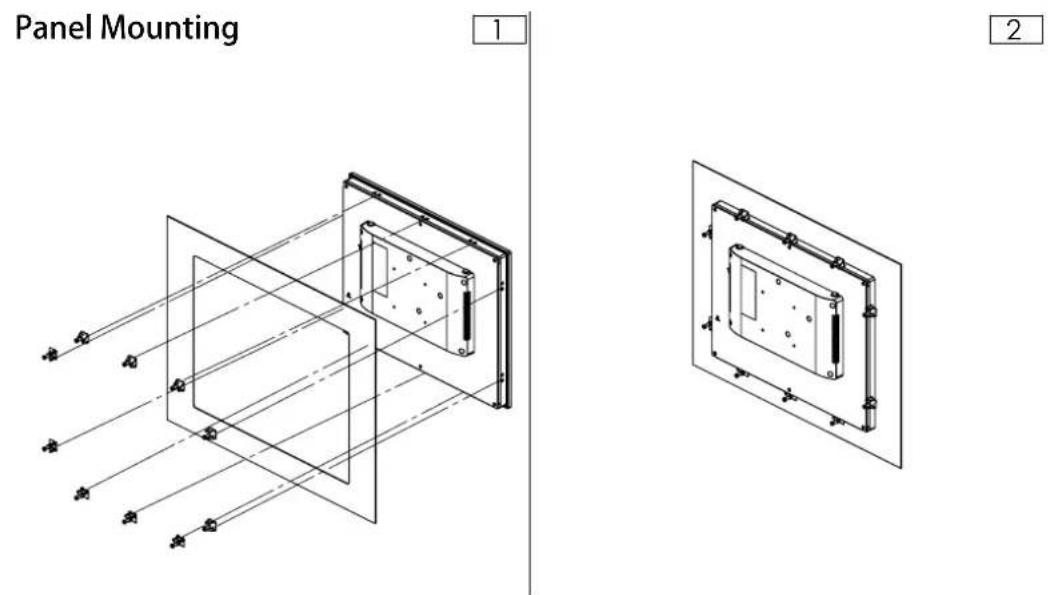

2.1.1 Panel Mounting / Montage Sur Panneau

Si vous devez installer la série FPM-212/215/217 dans un panneau, libérez les supports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces avec M6 * 21mm des vis.

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

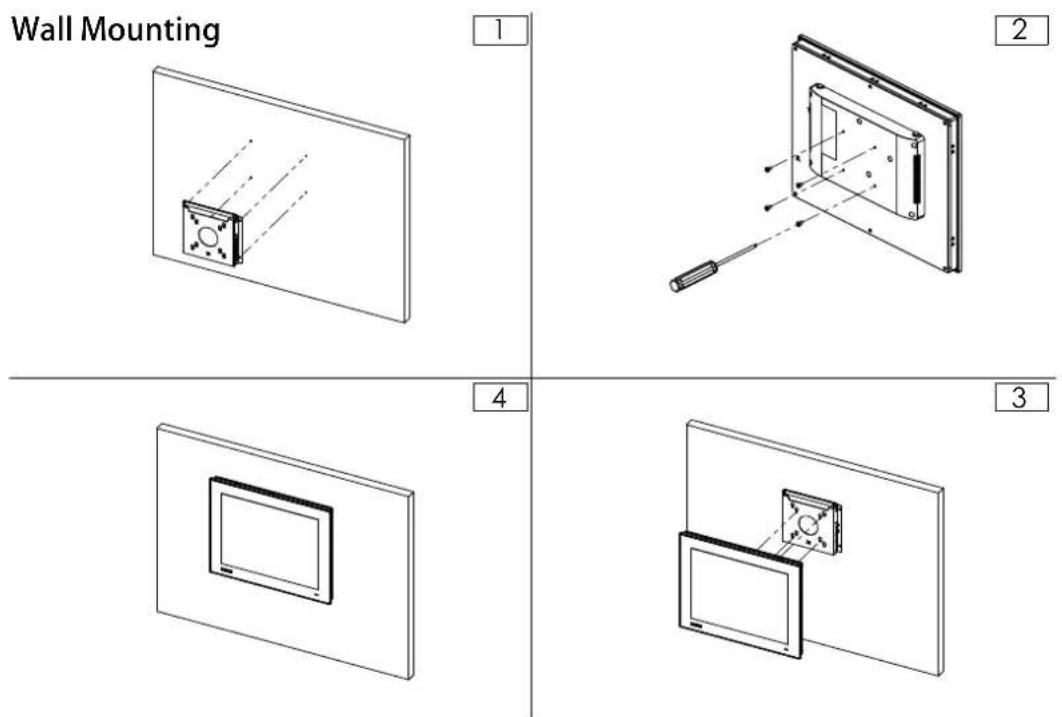

Si vous devez installer la série FPM-212/215/217 dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-212/215/217. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-212/215/217 avec les vis incluses. Le support métallique maintient le FPM-212/215/217 au mur pour terminer le montage mural.

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-212/215/217 sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

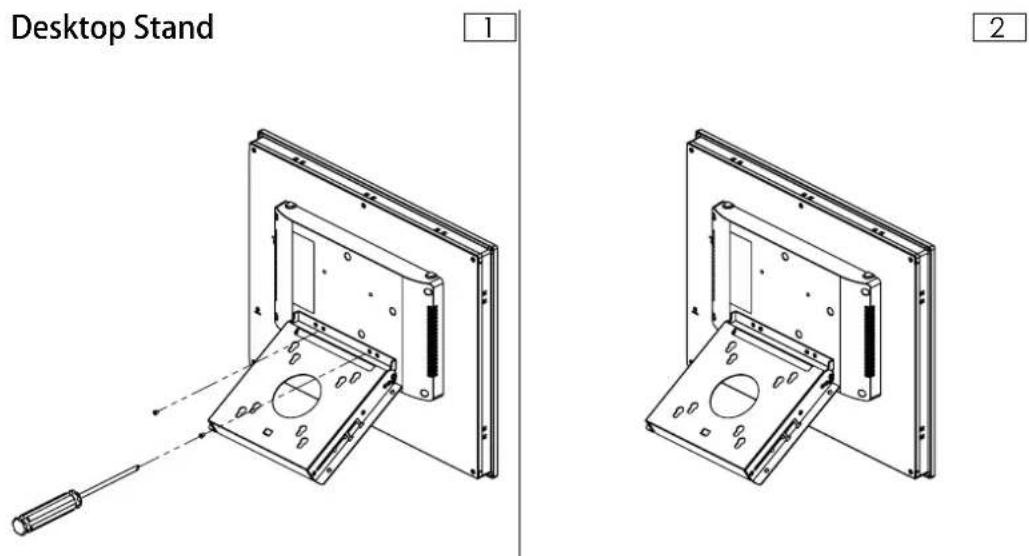

2.1.3 Desktop Stand Mounting / Montage du support de bureau

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-212/215/217.

(p.s Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-212/215/217.)

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

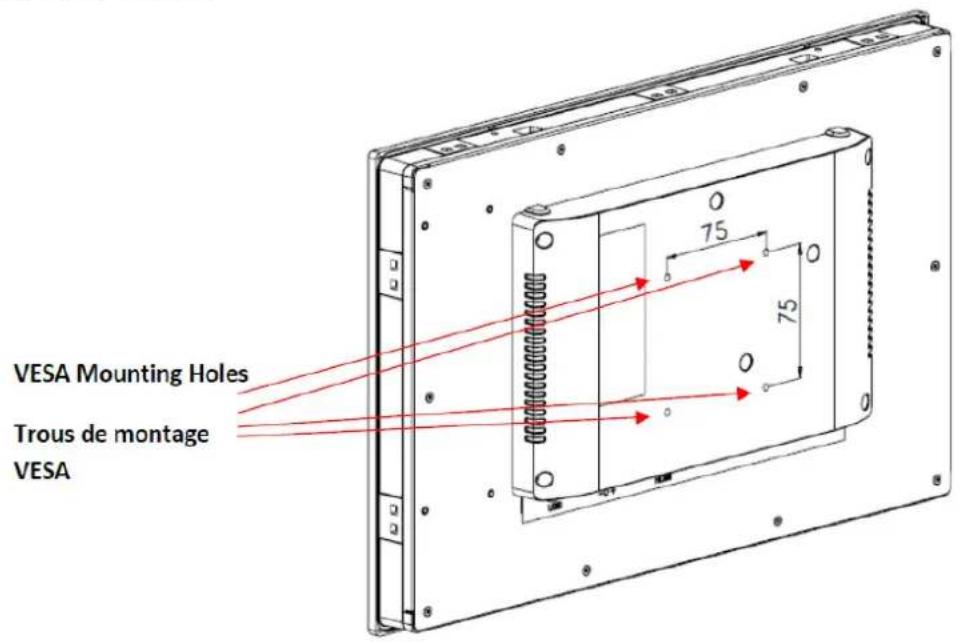

2.1.4 VESA Mounting / Montage VESA

Si le montage VESA est préférable, le FPM-212/215/217 est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-212/215/217.

VESA Mounting

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
