Type de produit	Support mural pour téléviseur à écran plat
Marque	Kanto
Modèle	F3760
Poids maximal supporté	68 kg (150 lb)
Distance au mur	Moins de 2,5 cm (1 pouce)
Types de murs compatibles	Montants en bois, brique ou béton (épaisseur min. 9 cm)
Matériau	Acier
Mécanisme de fixation TV	Quick-Lock avec cordes de détachage rapide
Réglage de niveau	Vis de nivellement en haut de la plaque
Garantie	5 ans (60 mois) pièces et main-d'œuvre
Contenu du coffret	Plaque murale, supports TV Quick-Lock, chevilles béton, boulons M5/M6/M8, rondelles, entretoises, tirefonds
Outils nécessaires	Jeu de douilles, tournevis Phillips, marteau, crayon, détecteur de montant, niveau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Précautions de sécurité	Ne pas dépasser 68 kg ; mur doit supporter 5× le poids total ; ne pas monter sur mur à poutre métallique ou bloc de cendre
Service client	1-888-848-2643 ou [e-mail]

FOIRE AUX QUESTIONS - F3760 Kanto

Comment installer le support sur un mur à montants en bois ?

Utilisez un détecteur de montant pour localiser deux montants. Pré-percez deux trous supérieurs, fixez la plaque avec des tirefonds (L) et rondelles (I). Assurez-vous que la plaque est de niveau, puis pré-percez et fixez les trous inférieurs. Serrez sans excès.

Comment installer le support sur un mur en brique ou béton ?

Marquez quatre trous à travers la plaque à la hauteur désirée. Pré-percez, insérez des chevilles d'ancrage (M) affleurant la surface du béton. Fixez la plaque avec quatre tirefonds (L) et rondelles (I). Le mur doit être d'au moins 7,5 cm d'épaisseur.

Quel est le poids maximum supporté par le support ?

Le poids maximum est de 68 kg (150 lb). Ne jamais dépasser cette limite pour éviter tout risque de blessure ou de dommage.

Comment accrocher le téléviseur sur la plaque murale ?

Après avoir fixé les supports TV à l'arrière du téléviseur, deux personnes soulèvent la TV et l'accrochent sur la plaque. Les supports Quick-Lock s'enclenchent automatiquement en abaissant la TV. Tirez légèrement sur les cordes de détachage si nécessaire pour ajuster.

Comment détacher le téléviseur du support ?

Desserrez les vis de nivellement supérieures pour libérer la tension, puis tirez sur les deux cordes de détachage rapide simultanément. Tirez le bas de la TV vers vous, puis avec deux personnes, soulevez-la hors de la plaque.

Quels boulons utiliser pour fixer les supports à la TV ?

Kanto fournit des boulons de diamètres M5, M6 et M8 de différentes longueurs. Choisissez le diamètre adapté aux pas de vis de la TV et la longueur la plus longue disponible sans atteindre le fond du filet. Utilisez les rondelles (H) pour M5 et M6.

Que faire si une pièce est manquante ou défectueuse ?

Contactez Kanto directement au 1-888-848-2643 ou par email à [e-mail]. Ne pas utiliser de pièces défectueuses.

Puis-je installer ce support sur un mur à poutre métallique ou en bloc de cendre ?

Non, ce produit n'est pas conçu pour ces types de murs. Consultez un installateur qualifié si vous avez un doute sur la nature de votre mur.

Comment niveler le téléviseur après installation ?

Desserrez légèrement les deux vis supérieures de la plaque avec un tournevis Phillips pour ajuster le niveau. Tirez les cordes de détachage pour relâcher la pression, puis revissez.

Quelle est la durée de la garantie ?

La garantie limitée est de 60 mois (5 ans) pour les pièces et la main-d'œuvre à compter de la date de livraison, sur présentation de la facture originale.

MODE D'EMPLOI F3760 Kanto

Matériel et les pièces fournies .... 3

Installation - Étape 1 .... 4

Installation - Étape 2 .... 5

Installation – Étapes 3 à 4....6

Autres produits Kanto. 7

Garantie 8

Introduction

Merci d'avoir choisi les systèmes de montage mural Kanto. Le F3760 est conçu pour le montage de TV à écran plat d'un poids allant jusqu'à 150 livres (68 kg) à moins de 1" de votre mur.

Lisez ces instructions entièrement avant d'installer cette fixation. Si vous ne comprenez pas ces indications, ou que vous avez des doutes concernant la sécurité de l'installation, veuillez consulter un contractant d'installation qualifié pour installer cette fixation. Assurez-vous qu'il n'y ait aucune pièce manquante ou défectueuse. N'utilisez pas les pièces défectueuses. Si vous n'êtes pas sûr que la pièce soit défectueuse, appelez Kanto directement au 1-888-848-2643 ou à [e-mail]. Kanto ne peuvent être tenus responsables pour les dégâts matériels ou blessures physiques causées par une fixation incorrecte, un assemblage ou un soulèvement incorrect ou une utilisation incorrecte de ce produit.

Ce produit ne doit pas être monté sur un mur à poutre métallique ou à bloc de cendre. Consultez un contractant d'installation qualifié si vous n'êtes pas sûr du type de mur que vous avez. Nous faisons tous les efforts nécessaires pour faire en sorte que toutes les pièces soient inclus. Si une pièce venait à manquer, veuillez appeler Kanto directement au 1-888-848-2643 ou à [e-mail].

Regarder la video d'installation en ligne à: www.kantoliving.com

PRÉCAUTION

Le poids maximum en charge est de 150 livres (68 kg). Ce montage mural est conçu dans le but d'une utilisation avec le poids maximal indiqué. L'utilisation avec des produits plus lourds que le poids maximal indiqué peut engendrer une instabilité occasionnant de possibles blessures.

PRÉCAUTION

Le mur sur lequel vous envisagez d'installer la fixation Kanto doit être en mesure de supporter plus de 5 fois le poids du téléviseur et de la fixation murale combinés. N'utilisez pas ce produit pour une fin autre que celle de fixer un téléviseur à écran plat sur une surface verticale comme décrit dans ce manuel. Une installation incorrecte peut causer des dégâts à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur un mur à poutre métallique, un mur à bloc de cendre ou un vieux mur en béton. Consultez un contractant d'installation qualifié si vous n'êtes pas sûr du type de mur que vous avez.

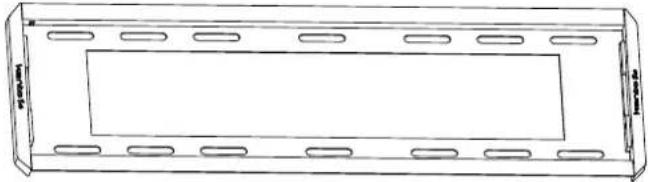

Matériel et les pièces fournies

M: Cheville d'ancrage pour béton

x2

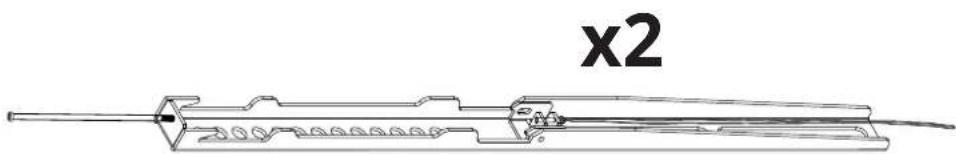

N: Support TV à Quick-Lock

Outils Nécessaires

Jeu de douilles

Tournevis Phillips

Marteau Crayon Détecteur de montant

Il y a une grande variété de TV disponibles qui exigent différentes tailles de boulon. Nous fournissons une sélection de boulons de fixation pour s'adapter à la plupart des téléviseurs. Si vous avez le moindre souci concernant le matériel de montage ou son installation, contactez nous directement au 1-888-848-2643 ou joignez nous par email au [e-mail].

Étape 1.1 Déterminez la taille correcte du boulon.

Kanto fournit 3 diamètres de boulon (Dimensions métriques M5, M6 et M8) de diff érentes longueurs.

Pièces: A, B, C, D, E, F ou G.

Sélectionnez le diamètre de boulon correct et la vis à main dans le dos du téléviseur afi n de déterminez la longueur correcte. Utilisez la plus longue boulon disponible sans atteindre le fond des fi lets de TV.

Utilisez la rondelle (H) pour les boulons A à D

(dimensions M5 et M6). La rondelle fonctionnera pour ces deux tailles de boulon. La rondelle n'est pas nécessaire pour les boulons de taille M8 (E, F & G).

Si votre téléviseur possède un dos courbé ou les trous de fi xation sont en retrait, vous pouvez utiliser les entretoises (J, K).

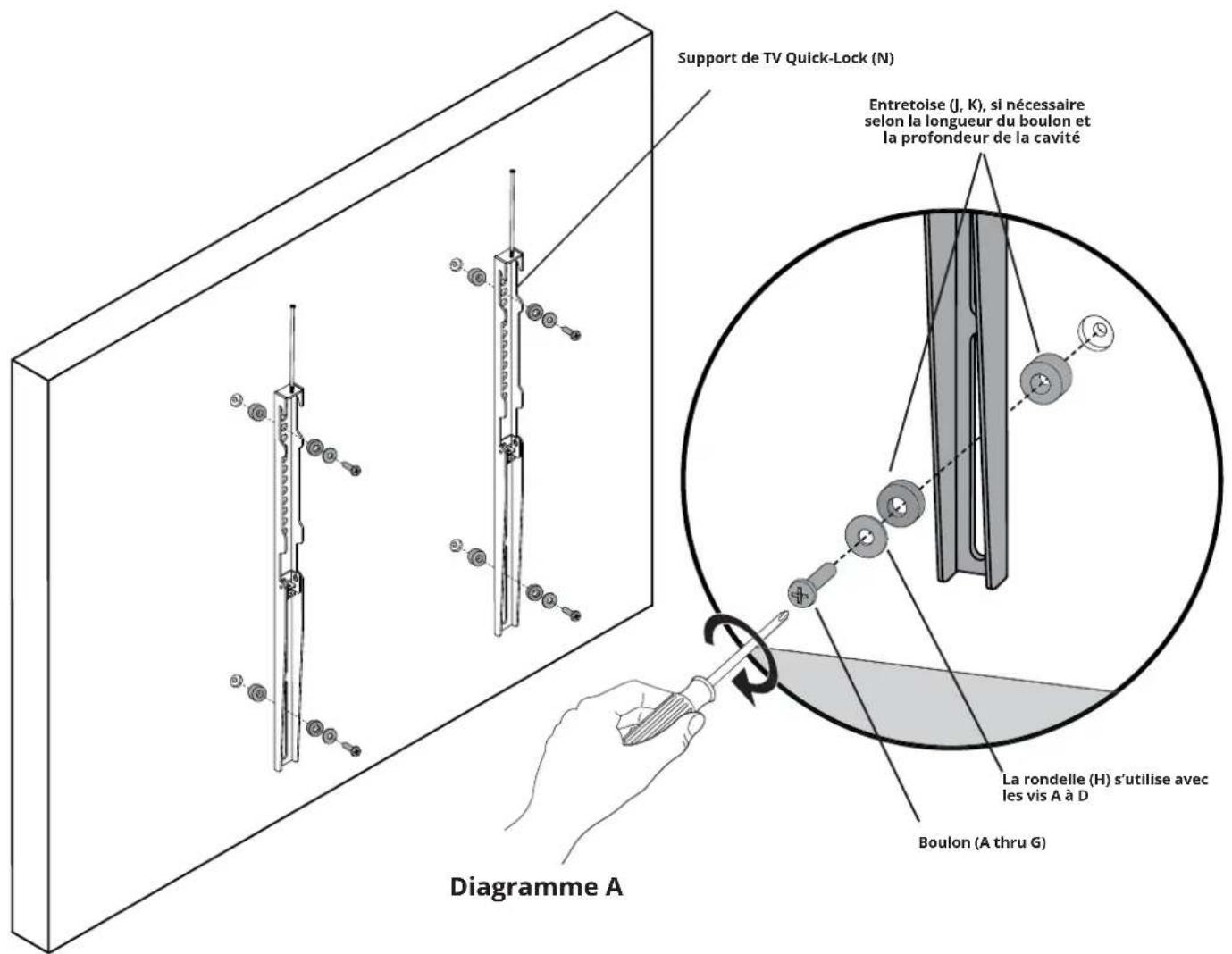

Étape 1.2 Accrochez les bras de support TV à l'arrière de la TV.

Accrocher les supports à la TV, comme représenté sur le Diagramme A.

Support de TV Quick-Lock (N) Entretoise (J, K), si nécessaire selon la longueur du boulon et la profondeur de la cavité La rondelle (H) s'utilise avec les vis A à D Boulon (A thru G) Diagramme A

AVERTISSEMENT

Ne serrez jamais excessivement une boulon à l'arrière de votre téléviseur à écran plat.

Ne couchez pas le téléviseur l'écran vers le bas sur son revêtement de verre. Utilisez un mur ou un pied de TV.

Étape 2: Montez la plaque murale Mur à montant en bois

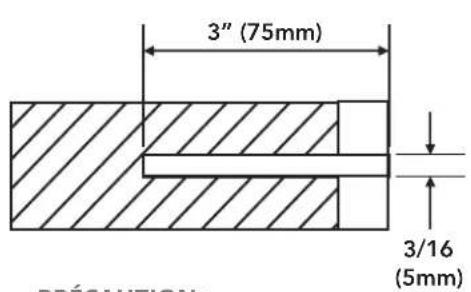

La plaque mural doit être monté sur deux montants en bois. Utilisez un détecteur de montant pour localiser les deux montants, en indiquant clairement les extrémités extérieures des montants. Utilisez un long niveau pour vous assurer que les deux trous sont à niveau à la hauteur désirée.

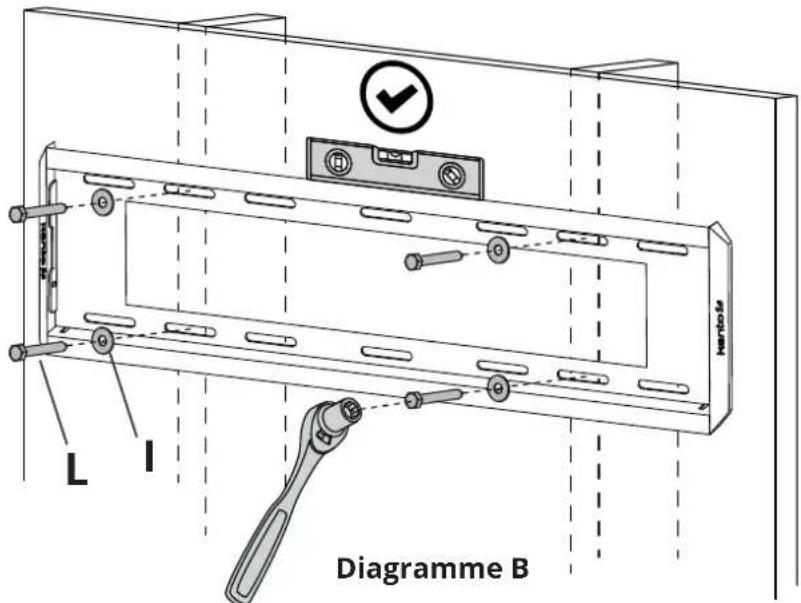

Pré-percez deux trous supérieurs et accrochez la plaque mural au mur à l'aide de 2 tirefonds (L) avec deux rondelles pour tirefonds (I) (voir Diagramme B). Ne pas trop serrer les tirefonds (L). Assurez-vous que la plaque mural soit bien à plat contre la surface du mur. Utilisez la plaque mural en tant que gabarit, pré-percez les deux trous inférieurs et protégez-les en utilisant deux tirefonds (L) et deux rondelles pour tirefonds (I), en prenant soin de ne pas trop serrer.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond jusqu'à ce que la plaque murale soit bien fi xée contre le mur. Ne serrez pas excessivement les vis tire-fond (K). Chaque vis tire-fond doit être située au centre d'un montant en bois.

Hand L I Diagramme B

Mur en brique ou en béton

Utilisez la plaque mural en tant que gabarit, marquez quatre trous à travers les extrémités extérieures de la plaque mural à la hauteur désirée. Ajustez la position de la plaque mural afin qu'il soit éloigné des joints de mortier, tout en gardant à l'esprit que le montage permet de petits déplacements horizontaux le long de la plaque mural. Utilisez un long niveau afin de vous assurer que les quatre trous sont bien à niveau et à la hauteur souhaitée.

Pré-percez quatre trous et insérez un ancrage à béton (M) dans chacun des trous de niveau avec la surface de paroi en béton et pas de niveau avec une surface de revêtement, comme une cloison sèche.

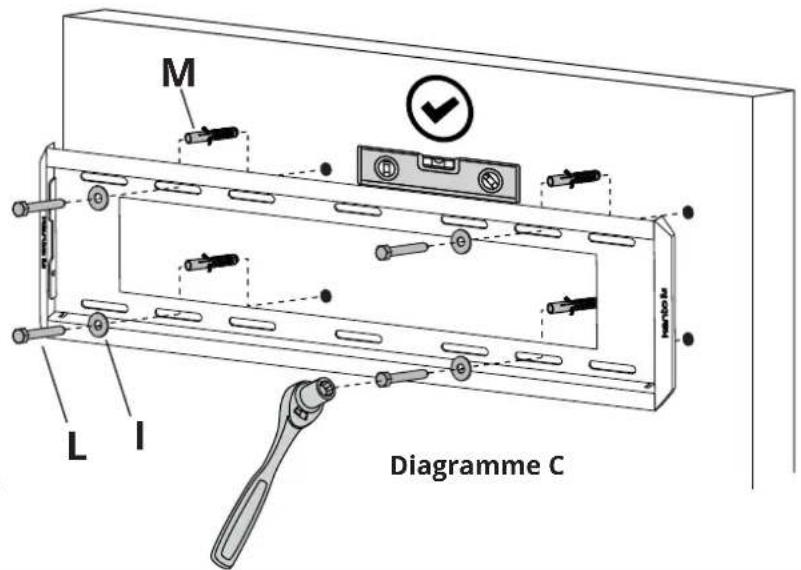

Accrochez la plaque mural en utilisant 4 tirefonds (L) et 4 rondelles de tirefonds (I) (voir Diagramme C). Assurez-vous que la plaque mural soit bien à plat contre la surface du mur. Ne serrez pas trop les vis tire-fond (L).

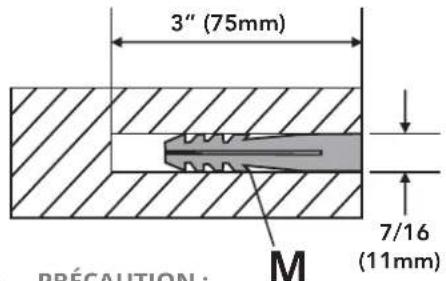

3" (75mm) 7/16 (11mm) M PRÉCAUTION :

PRÉCAUTION :

Assurez-vous que le mur en brique ou en béton soit épais au moins de 3,5 pouces. Assurez-vous que la cheville d'ancrage soit complètement au niveau de la surface du béton même s'il y'a une autre couche de matériau, comme du Placoplatre. Si le Placoplatre est épais de plus de 5/8 pouce, des vis tire-fond sur mesure doivent être utilisées. Le béton doit avoir une densité minimum de 2000 livres/pouces carré.

Lisez cette section attentivement avant d'installer.

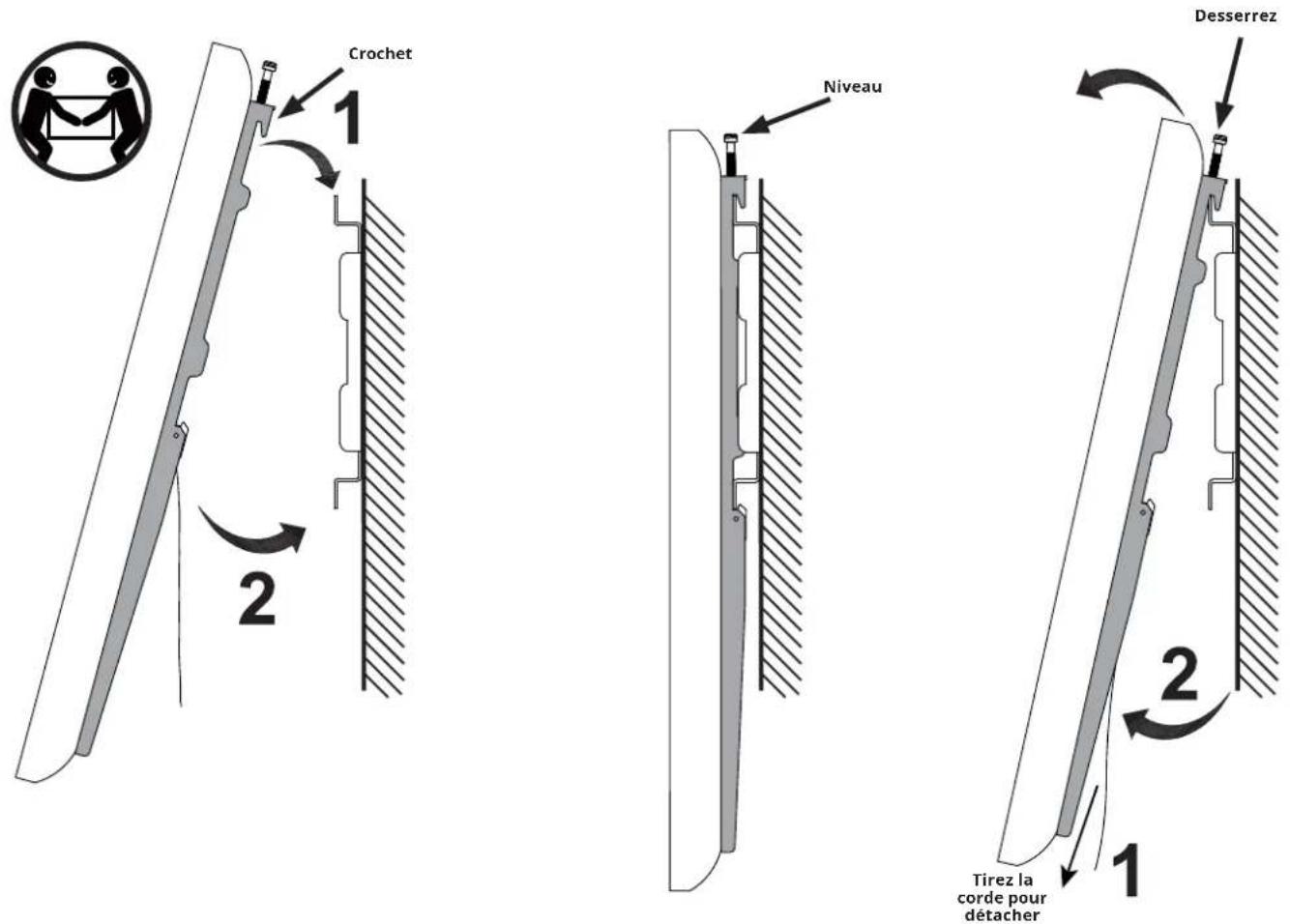

Étape 3: Accrochez la TV à la plaque murale

Avec les supports TV fermement attaché à la TV, à deux personnes, levez la TV jusqu'à la position et crochetez les supports TV sur la plaque mural, comme indiqué sur le Diagramme D.

Les 2 ressorts enclenchés, les supports de Quick-Lock se mettront en place lorsque vous baissez le bas de la TV sur la plaque.

Pour de petits réglages de niveau, vous pouvez tout d'abord desserrer les deux vis supérieures avec un tournevis Phillips pour garantir le niveau d'accrochage de la TV, comme indiqué sur le Diagramme E. Si vous devez relâcher la pression sur les vis, tirez légèrement les cordes de détachage rapide.

Crochet 1 2 Niveau Desserrez Tirez la corde pour détacher 1 2

Diagramme D Diagramme E Diagramme F

Étape 4: Détacher la TV

Comme la TV est installée tout proche du mur, les supports de TV Quick-Lock sont équipées de cordes de détachage rapide. Desserrez le dessus nivelant des vis légèrement pour libérer la tension, puis tirez simplement sur les deux verrous rapides (comme indiqué sur le Diagramme F) et tirez le bas de la TV du mur. Puis, à l'aide de deux personnes, soulevez la TV hors de la plaque de mur.

AVERTISSEMENT

Levez le téléviseur et posez-le sur la plaque mural à deux personnes.

kanto®

Découvrez d'autres produits de grande qualité par Kanto!

Haut-parleurs de Kanto

• Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau
• Disponible dans un choix renversant de couleurs
• Visite kantoaudio.com pour plus!

• Sélection des câbles visuels et sonores
  • Câbles et têtes blancs attrayants
  • HDMI, optique, Mini-plot, RCA, USB
  • Commutateurs, hubs, adaptateurs
  • Visitez kantoliving.com

kanto kanto kanto

Pour apprendre plus au sujet de tous nos produits, visitez www.kantoliving.com

f Kanto Living @kantoliving kantoliving Kanto Living Kanto Living

Garantie

Garantie Limitée à l'Acheteur Initial

Kanto Distribution Inc. (Kanto) garantie que le matériel qu'il produit est exempt de tout défaut dans les matériaux ou dans la main d'oeuvre pour la période de garantie suivante limitée à: 60 mois pour les pièces et la main d'oeuvre

Si le matériel tombe en panne du fait desdits défauts et que la notification en est faite à Kanto ou un revendeur agréé sous 60 mois à partir de la date de livraison avec comme preuve la facture originale, Kanto réparer a ou remplacera, à sa discrétion, le matériel, à condition que le matériel n'ait pas été soumis à un usage incorrect ou une modification de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres que celles couvertes sera réparé au prix courant des pièces et de la main d'oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à partir du jour de la nouvelle livraison à l'acheteur initial. Cette garantie tient lieu de toute autre garanties explicite ou tacite, y compris sans limitation, toute garantie tacite de qualité marchande ou d'adaptabilité à un but particulier, ces dernières ne pouvant expressément pas faire l'objet d'une renonciation.

Les clients seront responsables pour l'obtention d'une autorisation de retour, ainsi que les frais pour retourner des produits à un endroit Kanto ou un dépôt autorisée, trouvé sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci-dessus, Kanto réparera ou remplacera, et sera responsable de l'expédition de retourau client. S'il vous plaît garder l'emballage original afin que les produits ne seront pas endommagés pendant le transport, et nous vous recommandons d'assurer votre envoi. Sil'équipement fait défaut en dehors des dispositions de la garantie, les clients seront cotées les frais de réparation et d'expédition de retour avant que le travail est effectué.

Les informations dans le manuel de l'utilisateur ont été soigneusement vérifiées et sont réputées exactes. Cependant Kanto n'engage aucune responsabilité pour toute inexactitude pouvant apparaître dans le manuel. Kanto ne sera en aucun cas tenu responsable pour les dégâts directs, indirects, spéciaux ou résultant d'un quelconque défaut ou omission dans ce manuel, même si averti de la possibilité de tels dégâts.
