MODE D'EMPLOI RX1100.1 PHOENIX GOLD

• Filtres croisés passe-haut et passe-bas

• Audiophile Transistors de Bipolaire

• Le Niveau Supérieur entre pour l’intégration de fabricant d’origine facile

• Alimentation électrique robuste non réglementée

• Technologie de composant monté en surface

• Terminaux d’alimentation et de haut-parleurs à insertion directe

• Vérication du contrôle de la qualité de la précision audio

• Couvercle de plexiglas résistant aux températures élevées

• RBC- Niveau de contrôle de passe-bas inclus (RX250.1, RX500.1, RX1100.1, RX600.5)

Contrôle le point de ltre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplication des basses variable de 0 à +18 dB à 45Hz.

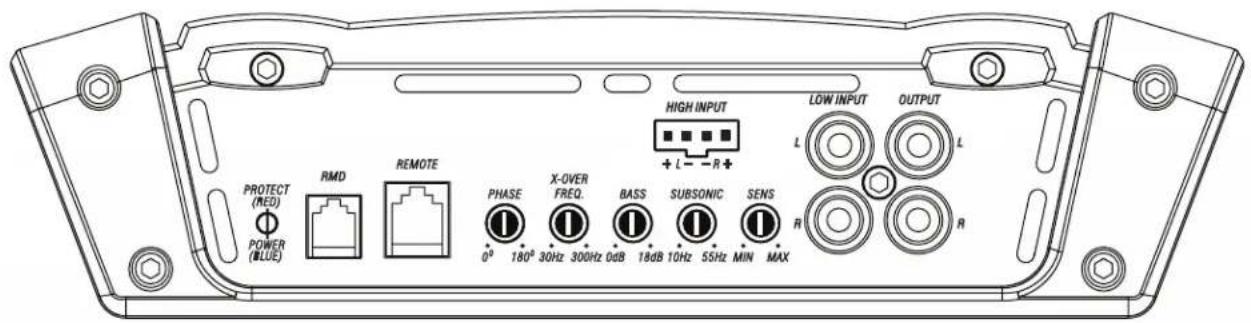

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une amplication des basses mais per- met de contrôler le niveau du signal du ltre passe-bas. SENS NIVEAU Sert à atteindre une puissance d’amplicateur maximale avec une grande variété d’unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de ltre passe-haut pour les sorties du haut- parleur an d’éliminer les fréquences extrêmement basses. SORTIE Fournit un signal pleine gamme pour un amplicateur supplémentaire. Il n’y a pas de perte de signal en cas d’utilisation de cette sortie. PHASE Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass “up front” subwoofer et résoudre les problèmes d’annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d’écouter pour obtenir les meilleurs résultats. RX250.1 - RX500.1 - RX1100.1

DES AMPLIFICATEURS DE PUISSANCE

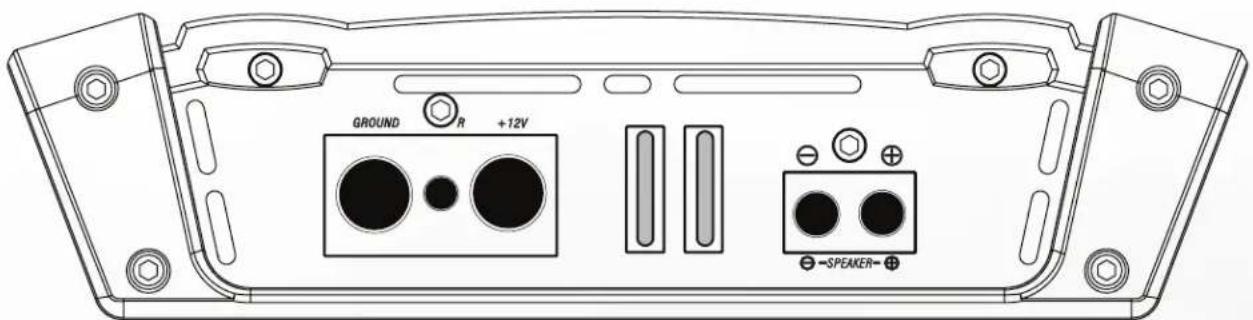

+12V Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

Doit être relié à la borne +12 V commutée, généralement un l d’amorçage sortant de l’unité principale ou de l’allumage. MASSE Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule. ENTRÉE DE L’AFFICHAGE DE TENSION A DISTANCE (RMD) Connectez le RMD d’afchage de tension facultatif à cette prise jack. SORTIES HAUT-PARLEUR Sert à relier l’amplicateur aux haut-parleurs. RX250.1/RX500.1 l’impédance minimale est de 2 ohm. RX1100.1 l’impédance minimale est de 1 ohm.© 2017 Phoenix Gold • www.phoenixgold.com Amplifier Owner’s Manual ENTRÉE Reliez les câbles de signal préampli de l’unité principale sur ces bornes. FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT Contrôle les points de ltre pour les sorties du haut- parleur. +12V Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

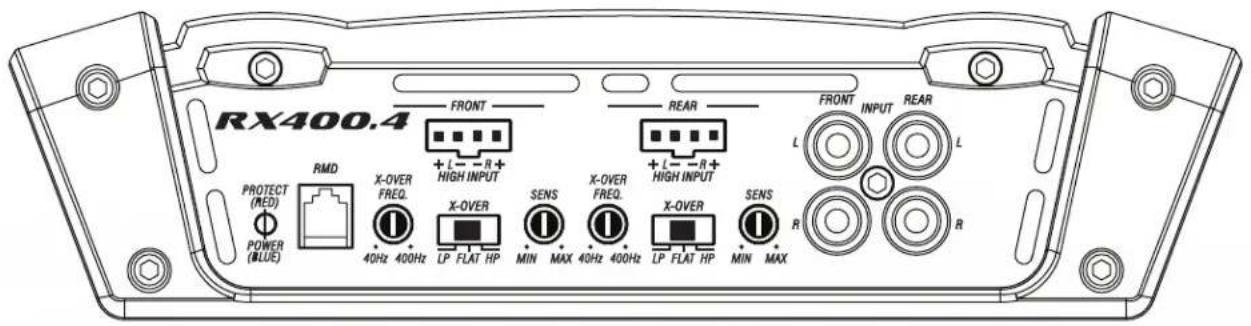

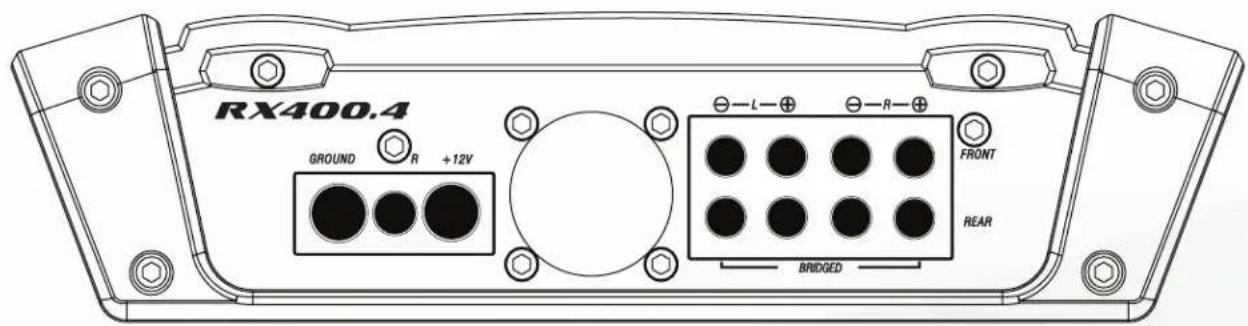

Doit être relié à la borne +12 V commutée, généralement un l d’amorçage sortant de l’unité principale ou de l’allumage. MASSE Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule. NIVEAU Sert à atteindre une puissance d’amplicateur maximale avec une grande variété d’unités principales. CONFIG FLAT : Croisé est éteint. HP : L’haute passe croisée est sur. LP : Le niveau bas passe croisé est sur. ENTRÉE DE L’AFFICHAGE DE TENSION A DISTANCE (RMD) Connectez le RMD d’afchage de tension facultatif à cette prise jack. SORTIES ENCEINTES Utilisé pour connecter l’amplicateur aux enceintes. RX400.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms. Remarque: RX400.4 contient un ventilateur de refroidissement situé sur le panneau d’extrémité pouvoir. RX400.4 AMPLIFICATEUR DE PUISSANCEAmplifier Owner’s Manual © 2017 Phoenix Gold • www.phoenixgold.com ENTRÉE Reliez les câbles de signal préampli de l’unité principale sur ces bornes. FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT Contrôle les points de ltre pour les sorties du haut- parleur.

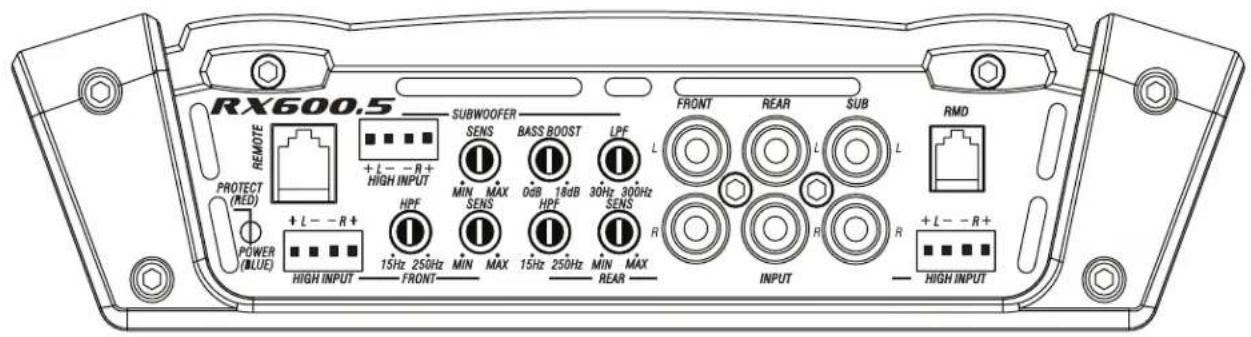

AMPLIFICATION DES BASSES

Amplication des basses variable de 0 à +18 dB à 45Hz. +12V Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

Doit être relié à la borne +12 V commutée, généralement un l d’amorçage sortant de l’unité principale ou de l’allumage. MASSE Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule. NIVEAU Sert à atteindre une puissance d’amplicateur maximale avec une grande variété d’unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

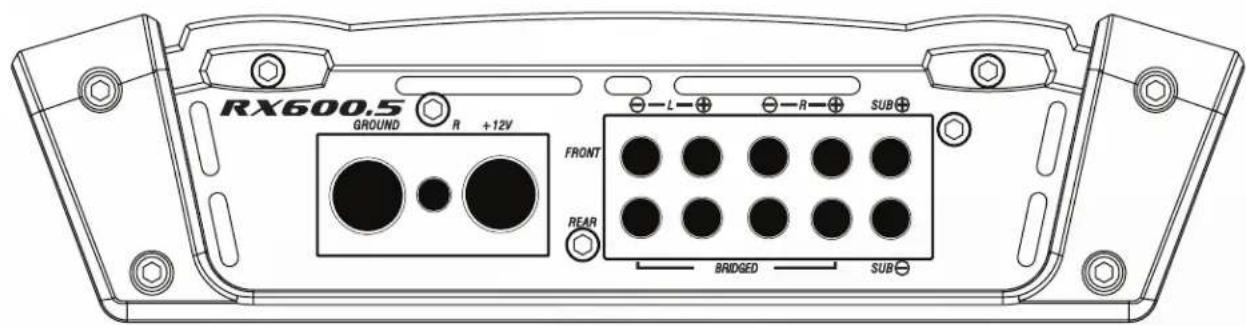

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une amplication des basses mais permet de contrôler le niveau du signal du ltre passe-bas. ENTRÉE DE L’AFFICHAGE DE TENSION A DISTANCE (RMD) Connectez le RMD d’afchage de tension facultatif à cette prise jack. SORTIES ENCEINTES Utilisé pour connecter l’amplicateur aux haut-parleurs. RX600.5 impédance d ‘minimum est de 4 ohms ponté ou 2 ohms stéréo sur les canaux avant et arrière. Utilisez les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable. RX600.5 AMPLIFICATEUR DE PUISSANCE© 2017 Phoenix Gold • www.phoenixgold.com Amplifier Owner’s Manual

1. Installez tous les fusibles du système.

2. Réglez les commandes de sensibilité de l’entrée de

l’amplicateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d’une montre).

3. Réglez tous les interrupteurs de routage du signal de

l’amplicateur en fonction de la conception de votre système.

4. Apportez des ajustements préliminaires à la fréquence du ltre

passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d’afner le réglage de la fréquence du ltre passif par la suite pour obtenir une qualité sonore globalement meilleure.

5. Si vous utilisez une télécommande de niveau Remote, réglez-

la au maximum (entièrement dans le sens des aiguilles d’une montre).

6. Mettez l’unité principale en marche avec le volume réglé au

7. Contrôlez visuellement que l’amplicateur s’est mis sous tension

en vériant que le LED d’alimentation.

8. Vériez l’état de tous les autres composants pour vous assurer

qu’ils sont sous tension.

9. Mettez les commandes de volume, la balance et l’équilibreur

de l’unité principale en position centrale (à plat). Mettez à l’arrêt toute sonie ou toute autre fonction de traitement du signal.

10. Réglez la commande du volume de l’unité principale pour

obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.

11. Augmentez la commande de niveau jusqu’à ce que les haut-

parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres

13. Réduisez le volume de l’unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérier la

balance globale du système. Comparez l’avant à l’arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu’il se fonde correctement avec les autres haut-parleurs. L’idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible. Remarque: Pour les caissons d’extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d’extrêmes-graves dans le reste du système. Le volume correct du caisson d’extrêmes-graves changera en fonction des bruits de la route et des différences d’enregistrement.

15. Réglez les fréquences du ltre passif pour atteindre la meilleure

adéquation possible pour chaque ensemble de haut-parleurs.

16. Ajustez les commandes d’égalisation des basses sur

l’amplicateur, l’unité principale ou le processeur en aval si nécessaire pour augmenter la sortie. Remarque: Utilisez ces commandes avec modération. Chaque amplication de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d’extrêmes graves nécessite beaucoup d’amplication pour donner un bon son, il y a peut- être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d’extrêmes graves ou une taille de boîtier incorrecte.

17. Une fois tous les niveaux réglés correctement, le système

atteindra une sortie globale maximale sans distorsion au volume réglé à l’étape 10. Pas de courant: Vériez le voltage de l’amplicateur avec un voltmètre, B+ et R (avec l’unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l’ampli est utilisé. Vériez le fusible de l’ampli et de la pile. Utilisez un mètre pour vérier la connexion d’un bout du fusible à l’autre, les bris n’étant pas toujours visibles. Si le fusible est grillé, vériez le cordon d’alimentation et aussi l’amplicateur pour un court-circuit. Si le court- circuit est dans l’amplicateur, voir votre distributeur Phoenix Gold. S’il n’y a pas de court-circuit, remplacez le fusible. Du courant mais pas de son: Allumez l’amplicateur et vériez tous les câbles de signaux d’entrée et de sortie et toutes les connexions électriques. Vériez les haut-parleurs avec un voltmètre pour un court- circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l’amplicateur. Puissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s’allume lorsque l’amplicateur s’arrête pour la protection thermique ou contre les surtensions. Une haute température de fonctionnement interne de l’amplicateur va déclencher l’arrêt thermique: après un refroidissement d’environ 5°C, l’amplicateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l’arrêt : redémarrer le terminal R de l’amplicateur pour restaurer l’opération. Vérier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent. Pas de son d’un côté: Vériez le contrôle de balance dans l’unité principale. Vériez les connexions du haut-parleur Vériez la connexion du signal d’entrée. Très faible débit: Vériez le contrôle du gradateur de l’unité principale ou le niveau de sensibilité d’entrée de l’amplicateur. Arrêts fréquents de l’amplicateur avec récupération automatique: Cela indique l’arrêt thermique chronique de l’amplicateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insufsance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l’emplacement de l’amplicateur. Une haute température de fonctionnement résulte également du fonctionnement de l’amplicateur sous une impédance anormalement basse au niveau de la charge des haut- parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vériez aussi les haut- parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enn, l’arrêt thermique chronique peut résulter aussi du fonctionnement normal de l’amplicateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l’amplicateur, l’installation d’un amplicateur de puissance supérieure ou en réduisant le niveau de sortie de l’amplicateur. “Motor Boating” – l’indicateur de courant s’éteint de façon répétée lorsque le système audio est allumé: Vériez la connexion de l’ampli à la pile. Vériez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vériez toutes les connexions de masse.A Power Brand of AAMP Global. 15500 Lightwave Drive, Suite 202 Clearwater, Florida 33760 P: 866-788-4237 info@phoenixgold.com www.phoenixgold.com © Copyright 2017 Designed and Engineered in the USA Made in China Phoenix Gold Product Warranty
