Type de produit	Boîtier plastique pour système d'alarme By-alarm Plus
Marque	Vimar
Modèle	03814
Alimentation principale	230 V AC via sectionneur 16 A (courbe C)
Batterie de secours	12 V / 7 Ah (non fournie)
Nombre de zones centrales	25 ou 65 (selon carte centrale)
Fonctions principales	Logement pour cartes centrale, extension, communicateur GSM, passerelle, module radio, synthèse vocale
Anti-sabotage	Oui (arrachement et ouverture)
Type d'installation	Saillie, murale
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité électrique	Ligne séparée avec sectionneur, mise à la terre obligatoire
Réparabilité	Intervention par technicien qualifié
Accessoires compatibles	Alim 03805, centrale 03800/03801, extension 03808, GSM 03810, passerelle 03812, radio 03832, synthèse vocale 03813
Câblage	Utiliser des serre-câbles classe V-1
Matériau du boîtier	Plastique

FOIRE AUX QUESTIONS - 03814 Vimar

Comment installer la boîte Vimar 03814 ?

Fixer le boîtier au mur à l'aide de chevilles de 6 mm et de vis. Utiliser le niveau à bulle pour l'alignement. Passer les câbles dans des serre-câbles de classe V-1.

Quelle alimentation utiliser ?

L'alimentation principale doit être une ligne séparée de 230 V AC protégée par un sectionneur de 16 A (courbe C). Une batterie de secours 12 V 7 Ah peut être ajoutée.

Quelles cartes sont compatibles avec ce boîtier ?

Sont compatibles : cartes centrales 03800/03801, extension 03808, communicateur GSM 03810, passerelle 03812, module radio 03832 et synthèse vocale 03813.

Comment connecter la batterie tampon ?

Respecter les polarités : câble noir = négatif, câble rouge = positif. Utiliser le câble de connexion fourni avec l'alimentation 03805 ou 03806.

Que faire en cas de dommage du boîtier ?

Faire remplacer le boîtier par un technicien qualifié conformément aux normes en vigueur.

Où installer le boîtier d'alarme ?

Choisir un endroit peu visible et difficile d'accès pour éviter les sabotages.

Comment assurer la sécurité électrique ?

Prévoir une ligne séparée depuis le tableau électrique, avec un sectionneur facilement accessible et une mise à la terre conforme.

Le boîtier est-il anti-sabotage ?

Oui, il dispose d'un anti-sabotage pour l'arrachement et l'ouverture du couvercle.

Quelle est la capacité de la batterie de secours ?

Le boîtier peut accueillir une batterie au plomb de 12 V 7 Ah (non fournie).

Puis-je ajouter un module radio ?

Oui, un emplacement est prévu pour le module radio 03832 (émetteur-récepteur).

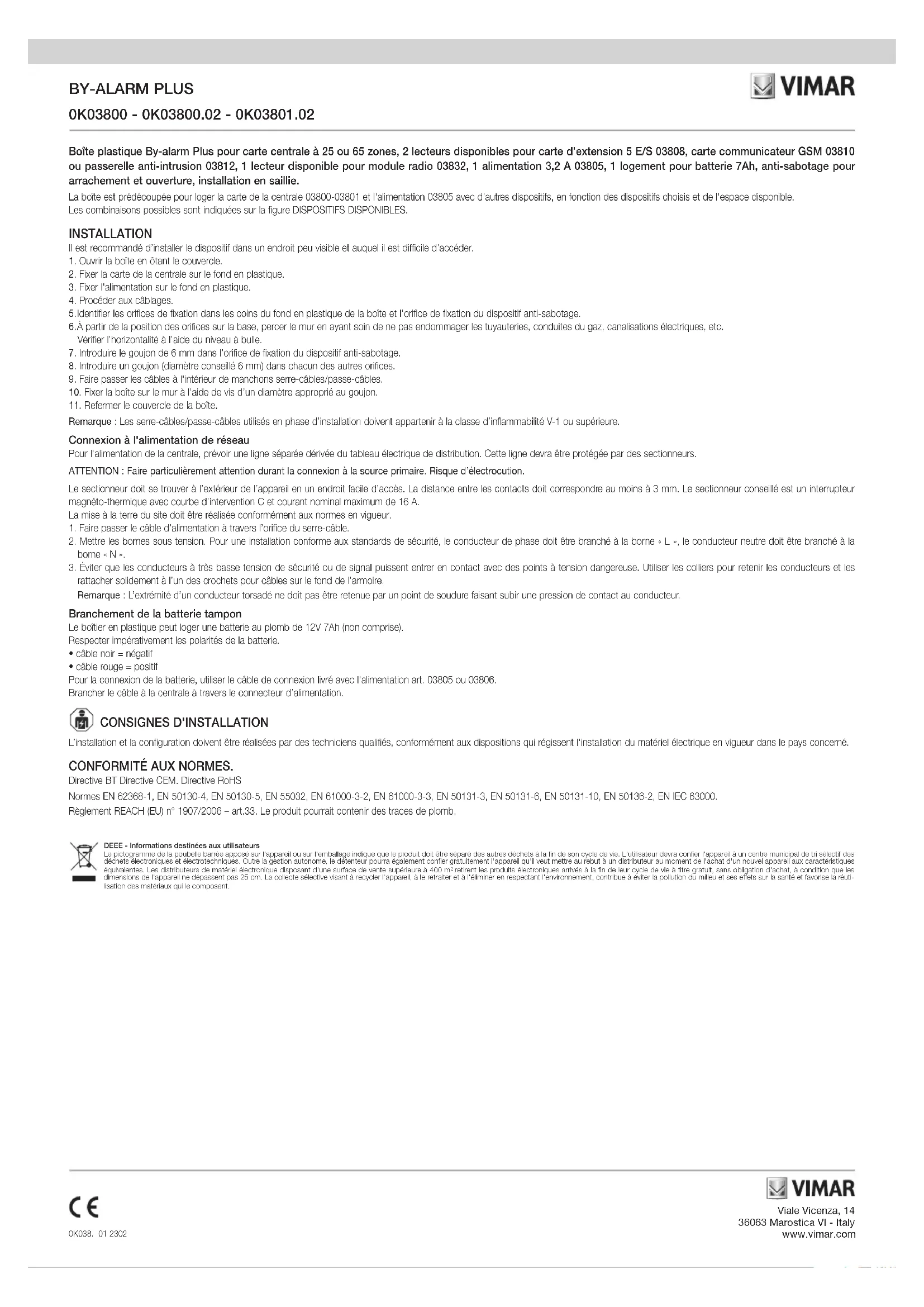

MODE D'EMPLOI 03814 Vimar

Boite plastique By-alarm Plus pour carte centrale à 25 ou 65 zones, 2 lecteurs disponibles pour carte d'extension 5 E/S 03808, carte communicateur GSM 03810 ou passerelle anti-intrusion 03812, 1 lecteur disponible pour module radio 03832, 1 alimentation 3,2 A 03805, 1 logement pour batterie 7Ah, anti-sabotage pour arrachement et ouverture, installation en saillie.

La boîte est prédecoupée pour logger la carte de la centrale 03800-03801 et l'alimentation 03805 avec d'autres dispositions, en fonction des dispositions choisis et de l'espace disponible. Les combinaisons possibles sont indiquées sur la figure DISPOSITIFS DISPONIBLES.

Installation

Il est recommandé d'installer le dispositif dans un endroit peu visible et auquel il est difficile d'accéder.

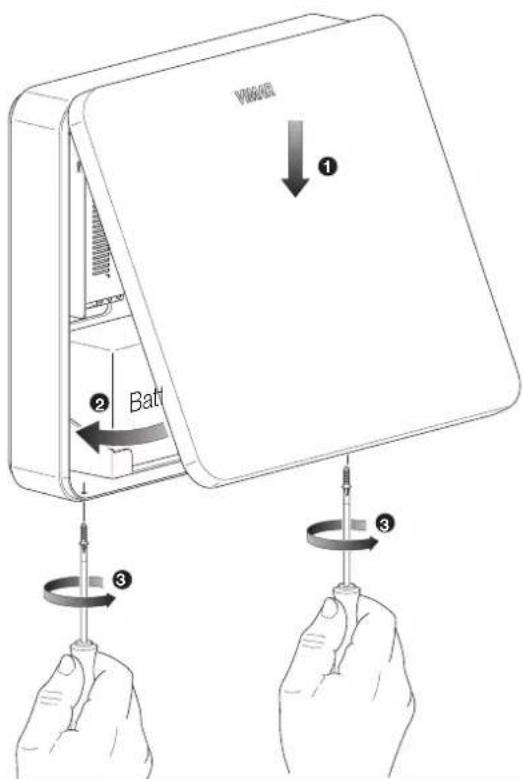

1. Ouvrir la boîte enlevant le couvercle.
2. Fixer la carte de la centrale sur le fond en plastique.
3. Fixer l'alimentation sur le fond en plastique. 4. Procéder aux cablages. 5. Identifier les orifices de fixation dans les coins du fond en plastique de la boîte et l'orifice de fixation du dispositif anti-sabotage.
4. À partir de la position des orifices sur la base, percer le mur en ayant soin de ne pas endommager les tuyauteries, conduites du gaz, canalisations électriques, etc. Vérifier l'horizontalité à l'aide du niveau à bulle.
5. Introduire le goujon de 6 mm dans l'orifice de fixation du dispositif anti-sabotage.
6. Introduire un goujon (diamètre conseillé 6 mm) dans chacun des autres orifices.
7. Faire passer les câbles à l'intérieur de manchons serre-câbles/passe-câbles.
8. Fixer la boîte sur le mur à l'aide de vis d'un diamètre approprié au goujon.
9. Refermer le couvercle de la boîte.

Remarque : Les serre-cables/passe-cables utilisés en phase d'installation doivent appartenir à la classe d'inflammabilité V-1 ou supérieure.

Connexion à l'alimentation de réseau

Pour l'alimentation de la centrale, prévoir une ligne séparée dérivée du tableau électrique de distribution. Cette ligne devra être protégée par des sectionneurs.

ATTENTION : Faire particulièrement attention durant la connexion à la source primaire. Risque d'électrocution.

Le sectionneur doit se couvrir à l'extérieur de l'appareil en un endroit facile d'accès. La distance entre les contacts doit correspondre au moins à 3 mm. Le sectionneur conseillé est un interrupteur magnétique thermique avec courbe d'intervention C et courant nominal maximum de 16 A. La mise à la terre du site doit être réalisée conformément aux normes en vigueur. 1. Faire passer le câble d'alimentation à travers l'orifice du serre-câble. 2. Mettre les bornes sous tension. Pour une installation conforme aux standards de sécurité, le conducteur de phase doit être branché à la borne « L », le conducteur neutre doit être branché à la borne « N ». 3. Éviter que les conducteurs à très basse tension de sécurité ou de signal puissent entrer en contact avec des points à tension dangereuse. Utiliser les colliers pour retenir les conducteurs et les rattacher solidement à l'un des crochets pour câbles sur le fond de l'armoire.

Remarque : L'extrémité d'un conducteur torsadé ne doit pas être retenue par un point de soudure faisant subir une pression de contact au conducteur.

Branchement de la batterie tampon

Le boîtier en plastique peut loger une batterie au plomb de 12V 7Ah (non comprise).

Respecter impérativement les polarités de la batterie.

• cable noir = négatif
• cable rouge = positif Pour la connexion de la batterie, utilise le cable de connexion livré avec l'alimentation art. 03805 ou 03806. Brancher le cable à la centrale à travers le connecteur d'alimentation.

Consignes d'installation

L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions régissant l'installation du matériel électrique en vigueur dans le pays concerné.

Réglement REACH (EU) n°1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DEEEE - Informations destinées aux utilisateurs

e t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

INSTALLATION

A: Orifice pour fixation murale B: Niveau à bulle pour l'alignement mural C: Anti-effraction Anti-sabotage

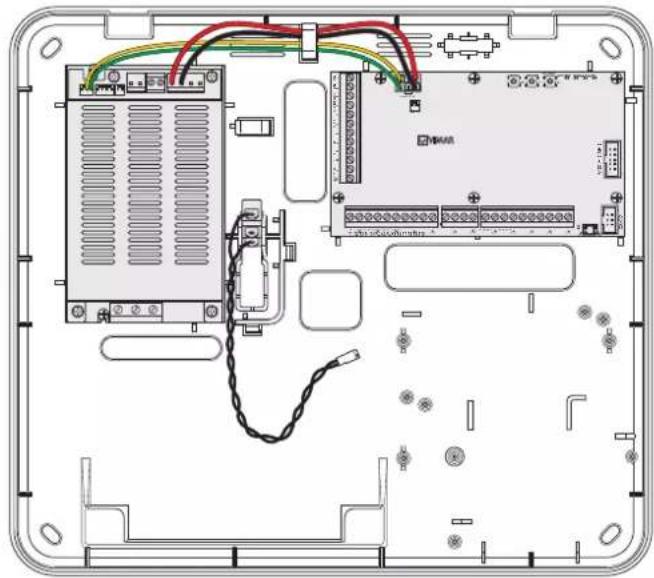

Branchements

1. Brancher l'alimentation à la centrale
2. Connecter le dispositif anti-sabotage à la centrale et l'alimentation à la batterie

N. B: Brancher les câbles d'alimentation 230 V à travers le filtre à ferrite fourni

Les SECTEURS mis en évidence permettant de loger les dispositifs suivants :

A: Alimentation Art.03805 B: Logement pour batterie tampon C: Carte centrale art.03800 ou 03801 D: Extension art.03808 communicateur GSM art. 03810 E: Extension art. 03808 ou communicateur GSM art.03810 ou passerelle art. 03812 F: Carte émetteur-récepteur art.03832 G: Carte synthèse vocale art.03813

Examples d'installation

La boîte peut loger :

• Alimentation (A)
• Batterie tampon (B)
• Carte de la centrale (C)
• Extension (D)
• Communicateur GSM (E)

La boîte peut loger : - Alimentation (A) - Batterie tampon (B) - Carte de la centrale (C) - Communicateur GSM (D) - Passerelle (E) - Carte émetteur récepteur (F)

La boîte peut loger :

• Alimentation (A) Batterie tampon (B)
• Carte de la centrale (C)
• Extension (D) Passerelle (E) - Carte émetteur-récepteur (F)
