N3551K - Moniteur OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Résolution 4K UHD (3840 x 2160), Luminosité 3500 ANSI lumens, Contraste 20000:1, Technologie DLP
Utilisation	Idéal pour les présentations professionnelles, les projections de films et les événements en direct.
Maintenance et réparation	Filtres à nettoyer régulièrement, lampe à remplacer tous les 3000 à 4000 heures d'utilisation.
Sécurité	Éviter l'exposition directe à la lumière, ne pas toucher la lampe pendant son utilisation, respecter les consignes de sécurité électrique.
Informations générales	Connectivité HDMI, USB, VGA, poids 3.5 kg, dimensions 310 x 240 x 100 mm.

FOIRE AUX QUESTIONS - N3551K OPTOMA

Comment connecter mon moniteur OPTOMA N3551K à mon ordinateur ?

Vous pouvez connecter votre moniteur OPTOMA N3551K à votre ordinateur via un câble HDMI ou DisplayPort. Assurez-vous que les deux appareils sont éteints avant de les brancher.

Quel est le meilleur réglage de résolution pour le moniteur OPTOMA N3551K ?

Pour obtenir la meilleure qualité d'image, réglez la résolution du moniteur sur 3840 x 2160 pixels, qui est sa résolution native.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également de tester avec une autre prise électrique.

Comment régler la luminosité et le contraste sur le moniteur ?

Utilisez le menu des paramètres d'affichage accessible via le bouton de menu sur le moniteur pour ajuster la luminosité et le contraste à votre convenance.

Mon moniteur affiche des couleurs étranges, que faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien branchés et en bon état. Vous pouvez également essayer de réinitialiser les paramètres d'affichage aux paramètres d'usine.

Comment mettre à jour le firmware de mon moniteur OPTOMA N3551K ?

Téléchargez la dernière version du firmware depuis le site officiel d'OPTOMA, puis suivez les instructions fournies pour effectuer la mise à jour via un USB ou un autre moyen compatible.

Le son de mon moniteur ne fonctionne pas, que faire ?

Assurez-vous que le volume du moniteur est activé et réglé à un niveau audible. Vérifiez également les paramètres audio de votre ordinateur pour vous assurer qu'ils sont correctement configurés.

Est-il possible de monter le moniteur sur un mur ?

Oui, le moniteur OPTOMA N3551K est compatible avec les supports VESA. Assurez-vous d'utiliser un support adapté et suivez les instructions de montage fournies.

Comment nettoyer l'écran de mon moniteur ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Quels sont les ports disponibles sur le moniteur OPTOMA N3551K ?

Le moniteur OPTOMA N3551K est équipé de plusieurs ports, dont HDMI, DisplayPort, USB et une prise audio. Vérifiez le manuel utilisateur pour plus de détails.

MODE D'EMPLOI N3551K OPTOMA

Consignes de sécurité....5

Droits d'auteur 6

Limitation de responsabilité....6

Reconnaissance de marque....6

Déclaration de la FCC 6

Avertissement FCC 6

Déclaration de conformité pour les pays de l'Union européenne....7

WEEE 7

ENERGY STAR....7

Lumière bleue et la santé des yeux....7

Qu'est-ce que la technologie à faible lumière bleue ?......7

Pauses fréquentes 7

Regarder des objets distants....7

Comment exercer vos yeux ?......7

INTRODUCTION 8

Contenu de la boîte 8

Accessoires standard 8

Accessoires en option 9

Description du produit....10

Vue avant 10

Vue arrière....11

Télécommande....13

CONFIGURATION ET INSTALLATION.... 15

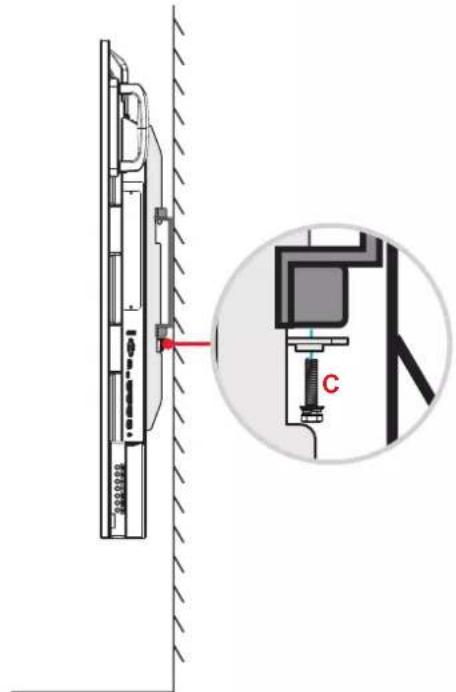

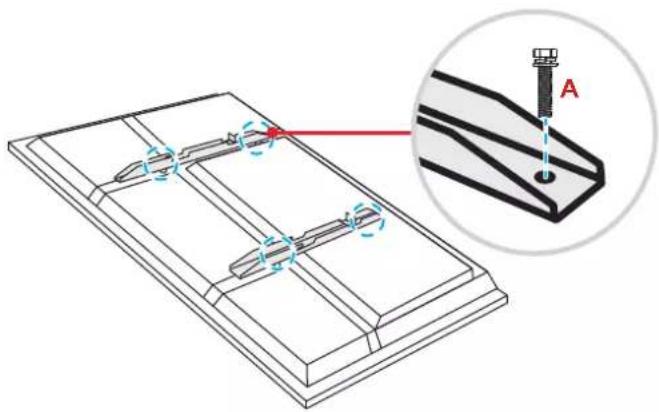

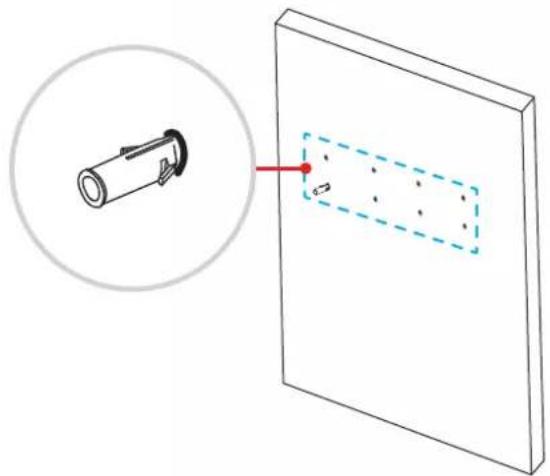

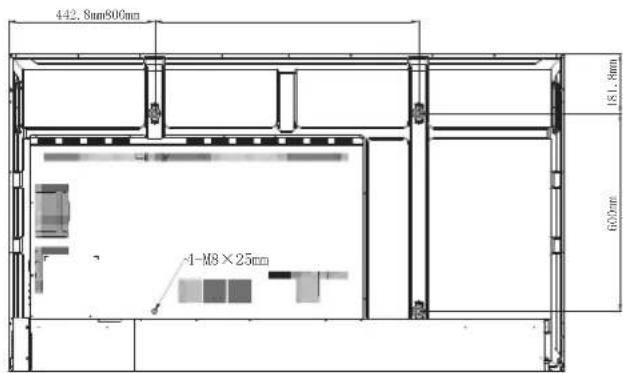

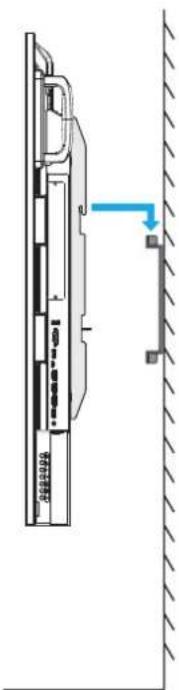

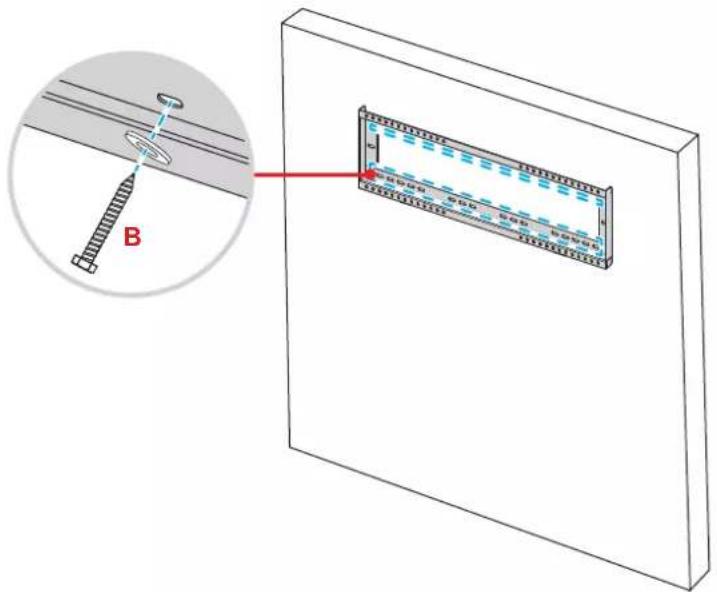

Montage mural....15

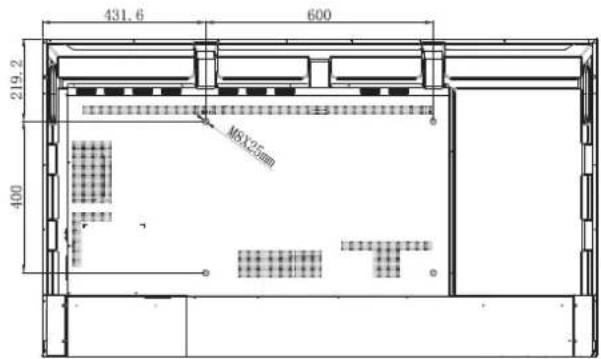

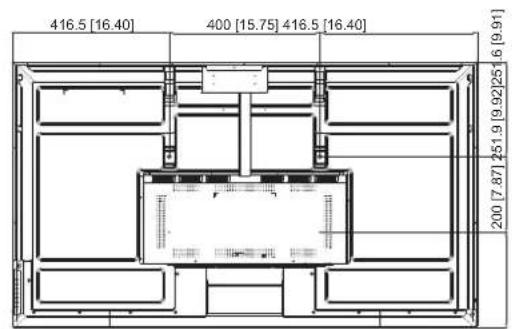

Spécifications du support mural 16

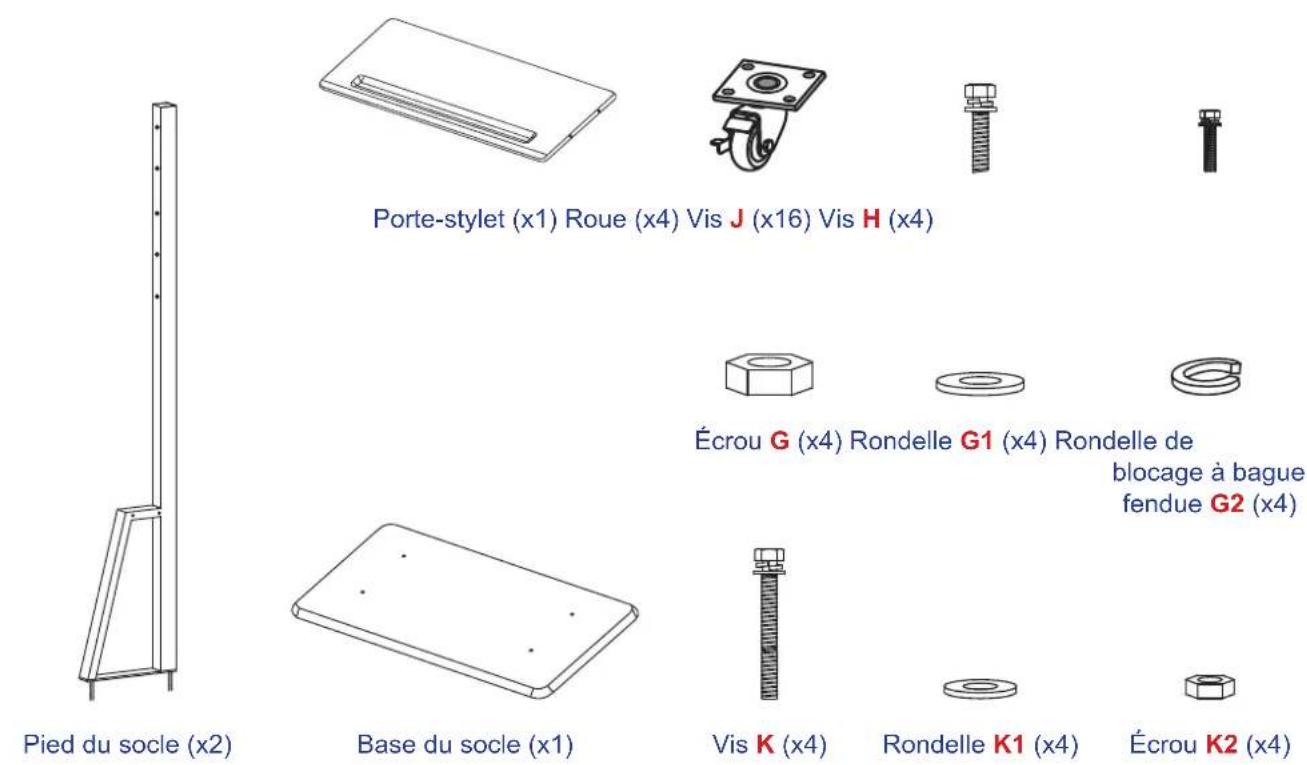

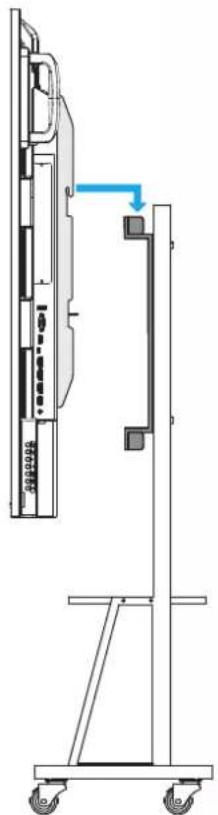

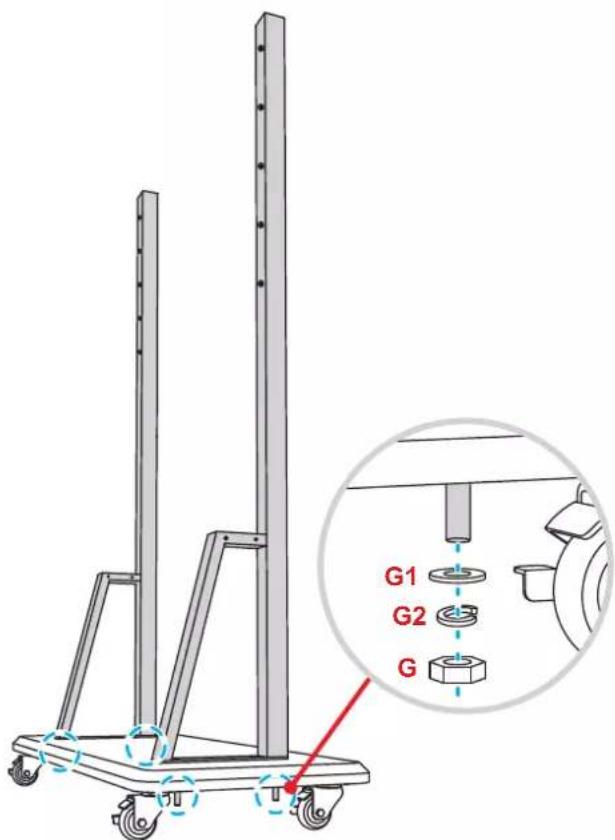

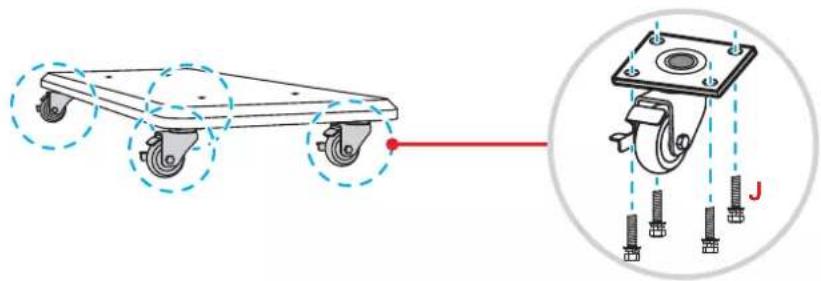

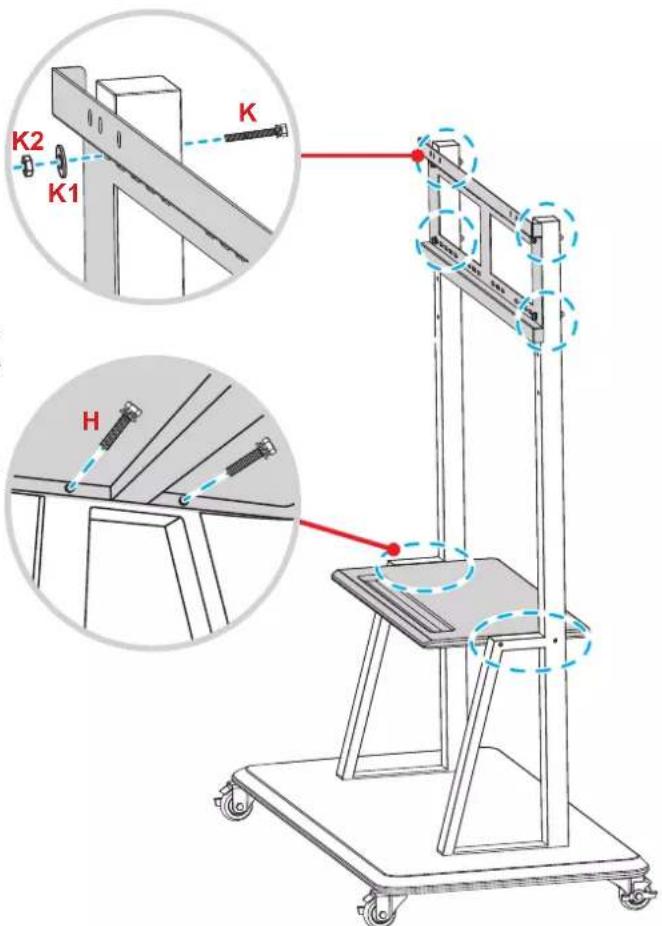

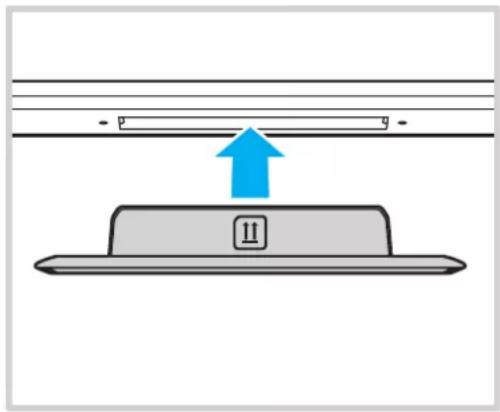

Montage sur socle (optionnel) 19

Utilisation de la télécommande....22

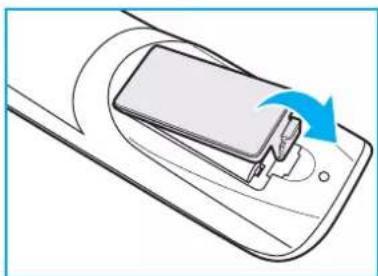

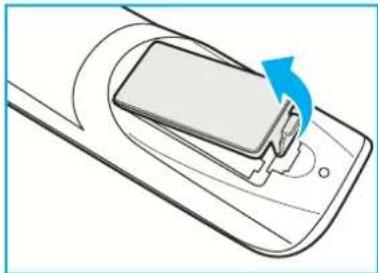

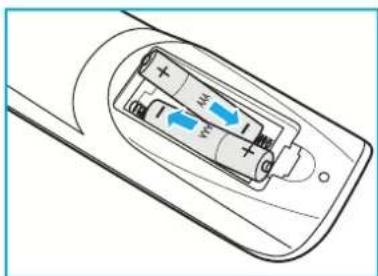

Installation/Remplacement des piles de la télécommande 22

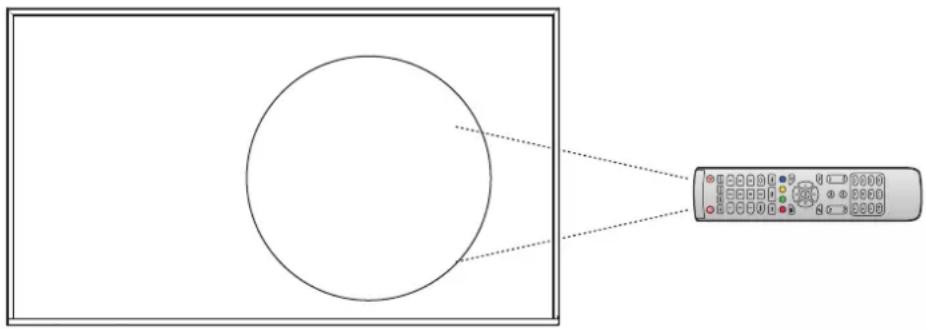

Portée de fonctionnement de la télécommande....23

Connexions....24

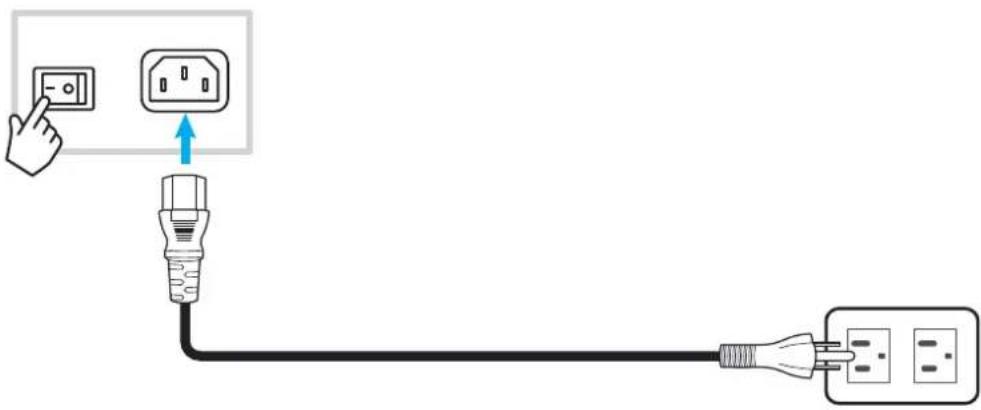

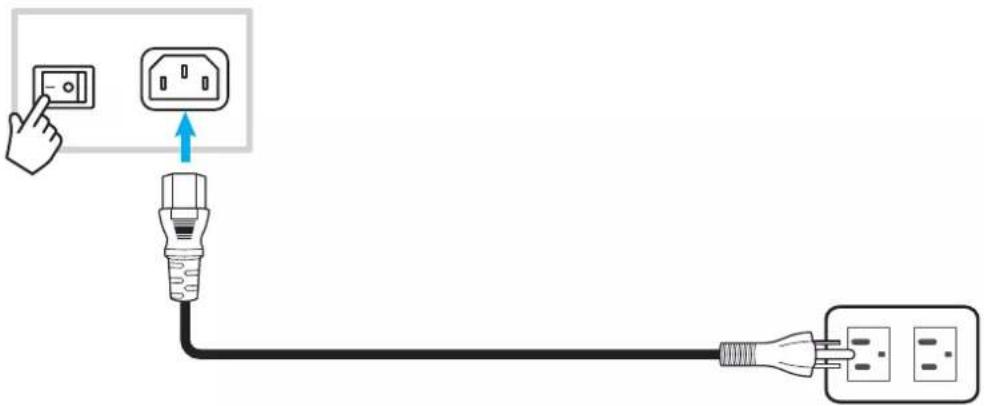

Connexion à l'alimentation 24

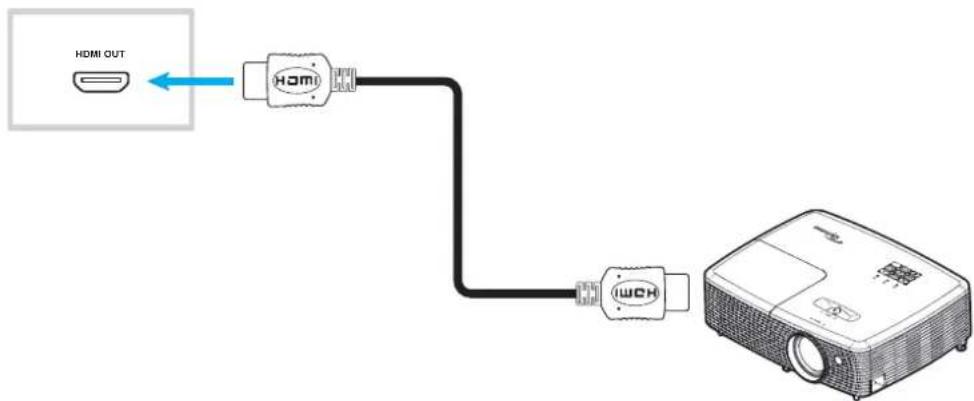

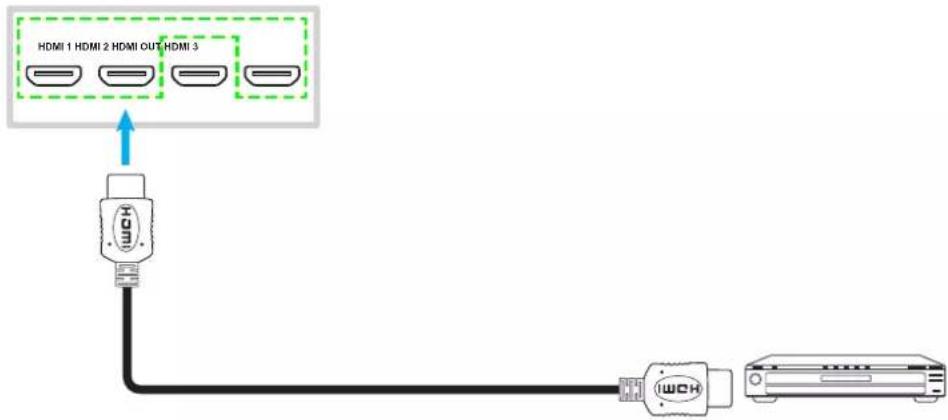

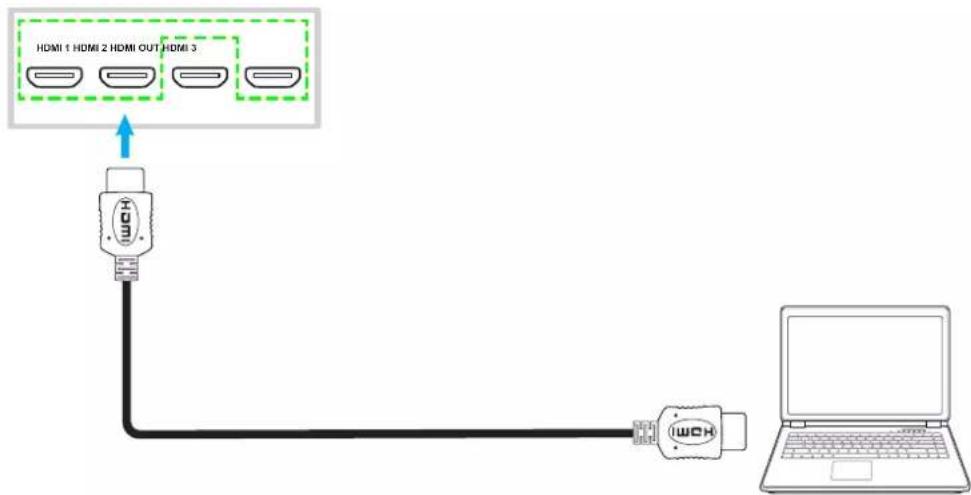

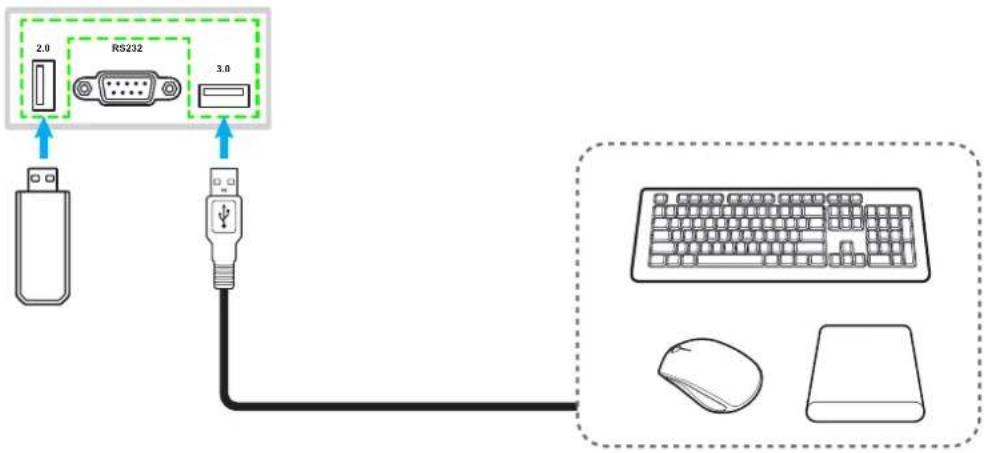

Branchement d'appareils externes 24

UTILISATION DE L'ÉCRAN.... 30

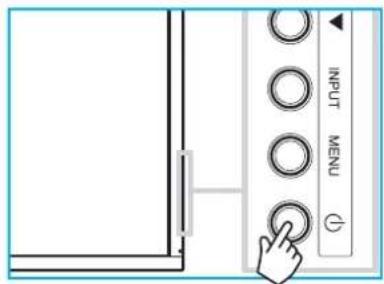

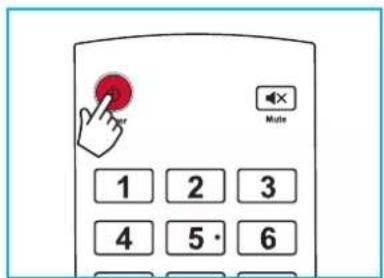

Mise sous tension/hors tension 30

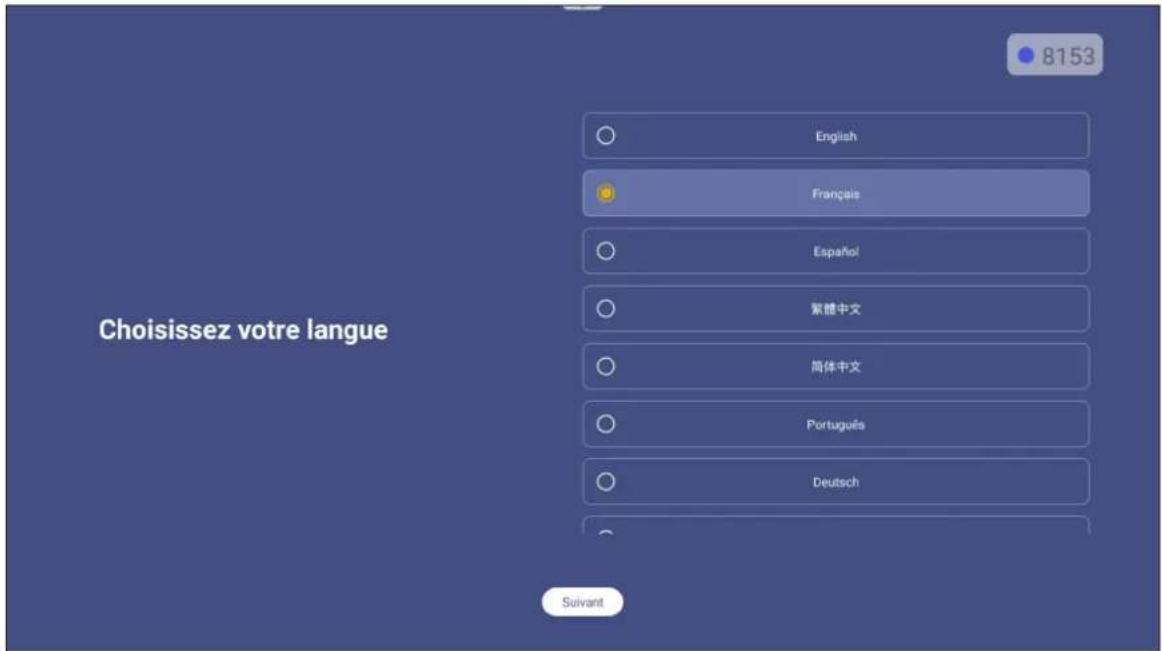

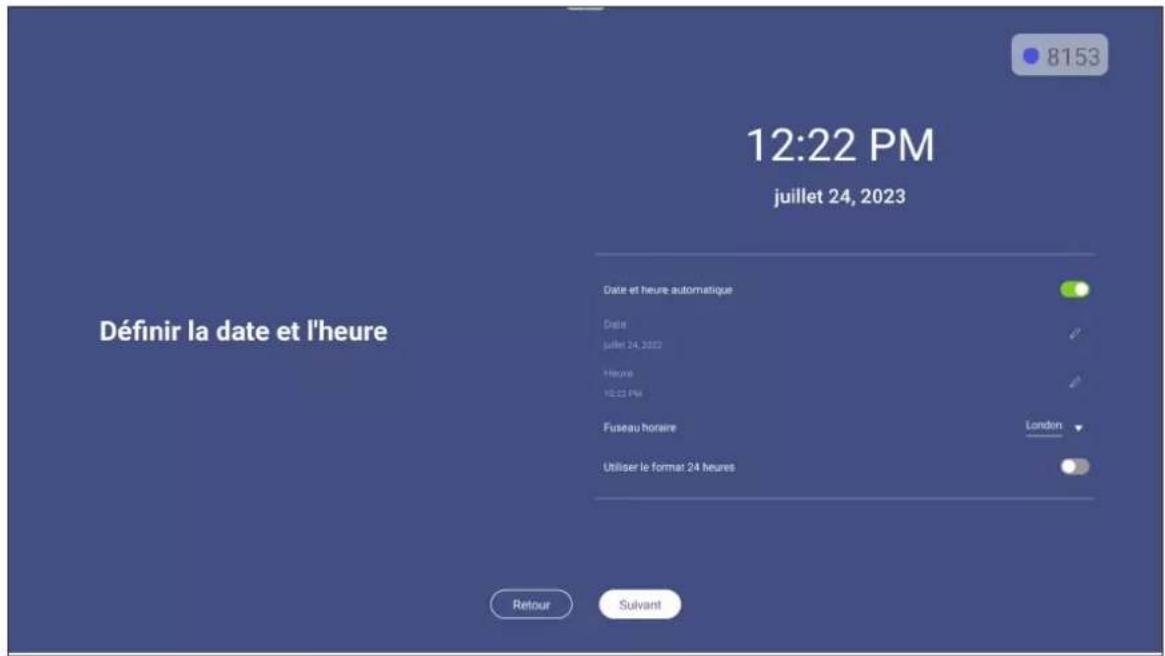

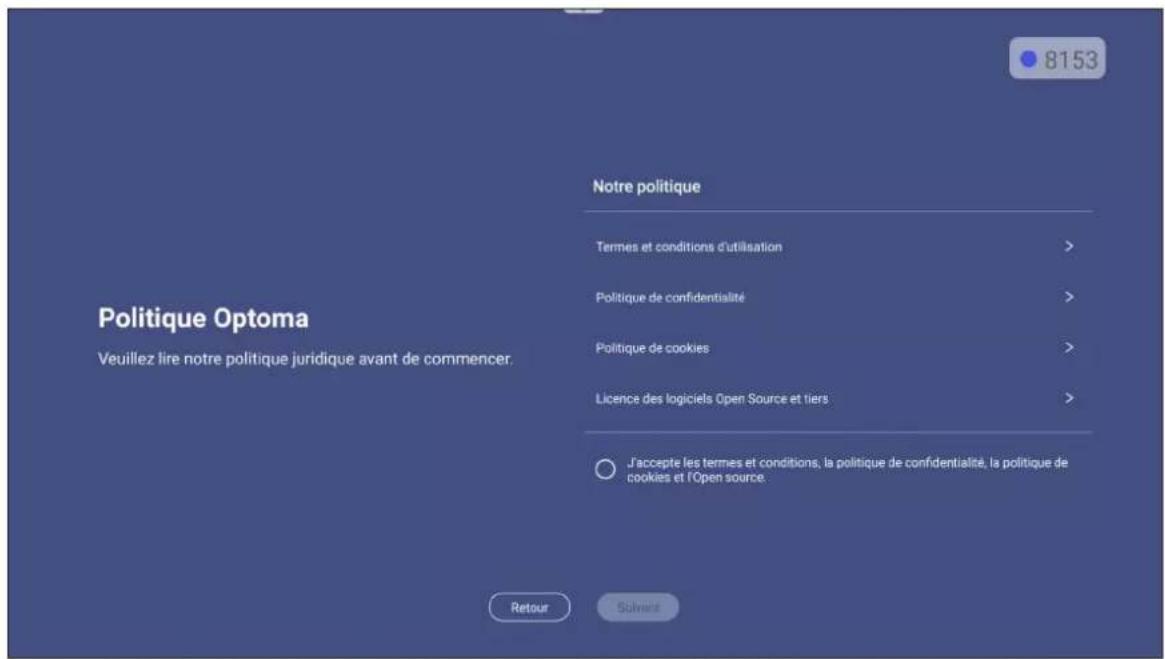

Assistant de configuration 31

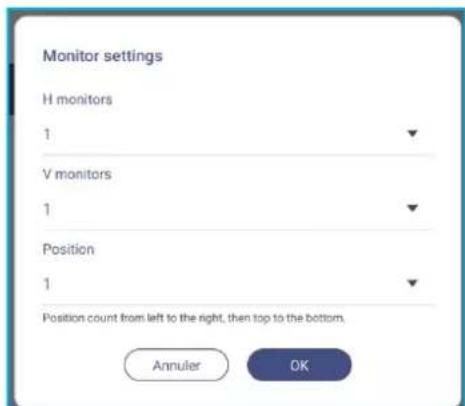

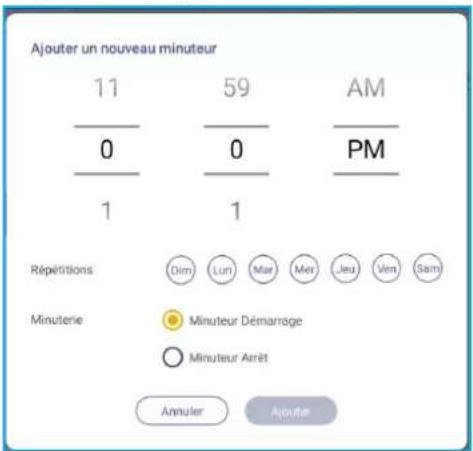

OPÉRATIONS DE BASE 33

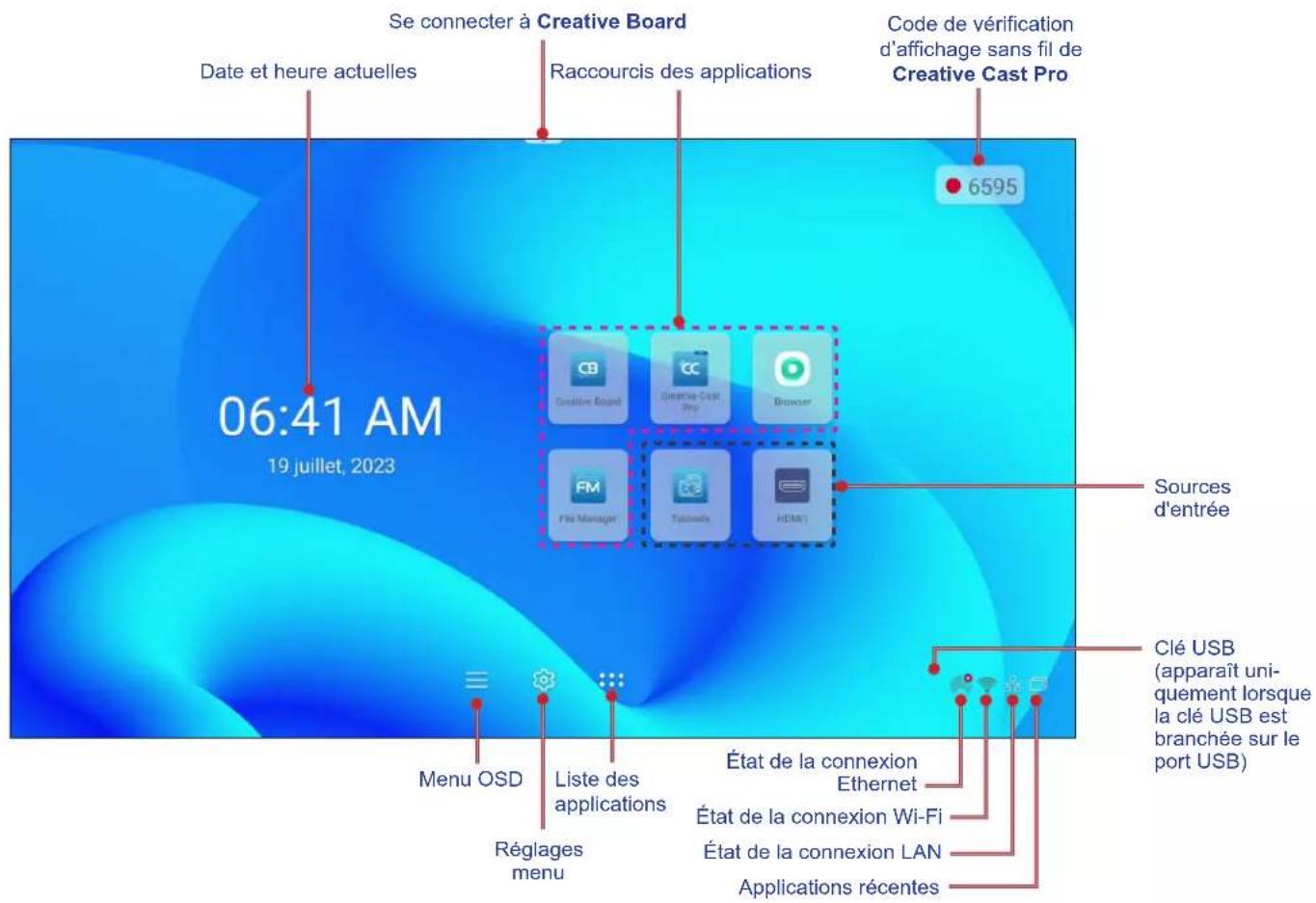

Vue d'ensemble de l'écran d'accueil....33

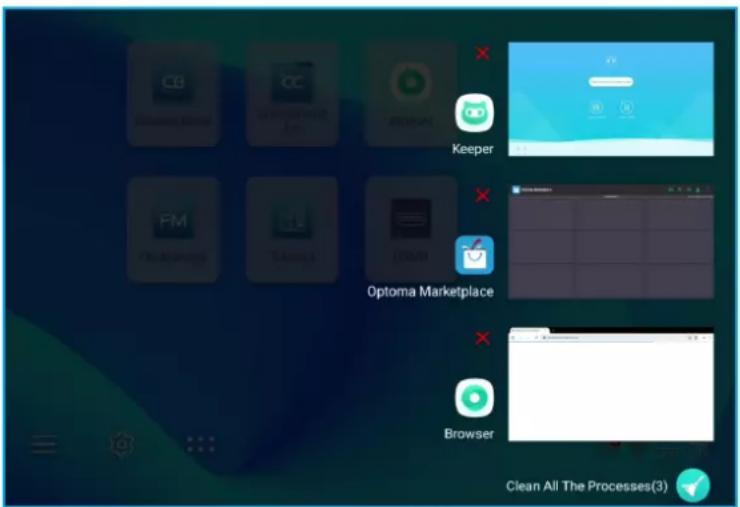

Visualisation des tâches récentes 34

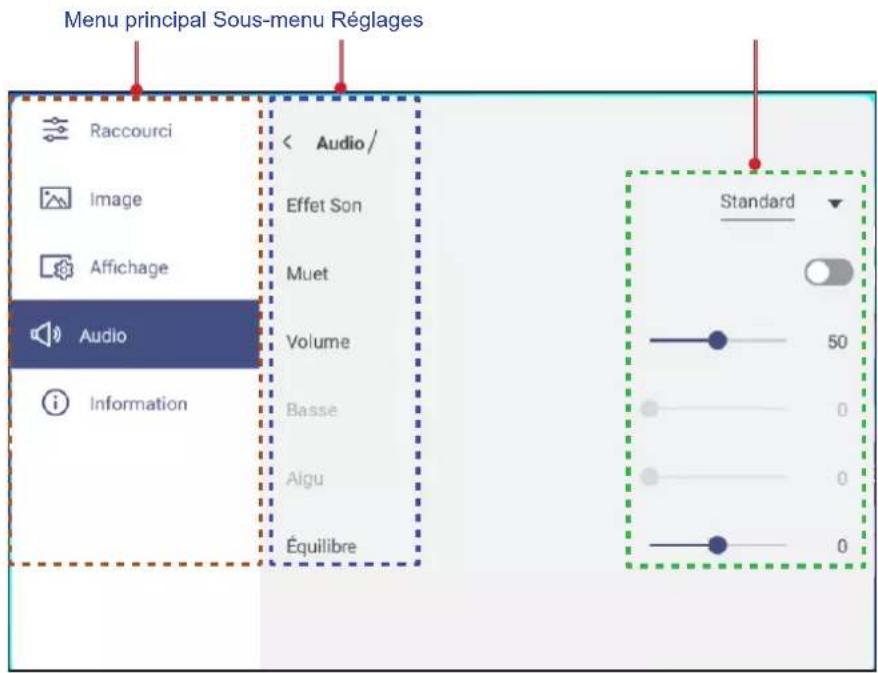

Menu OSD 35

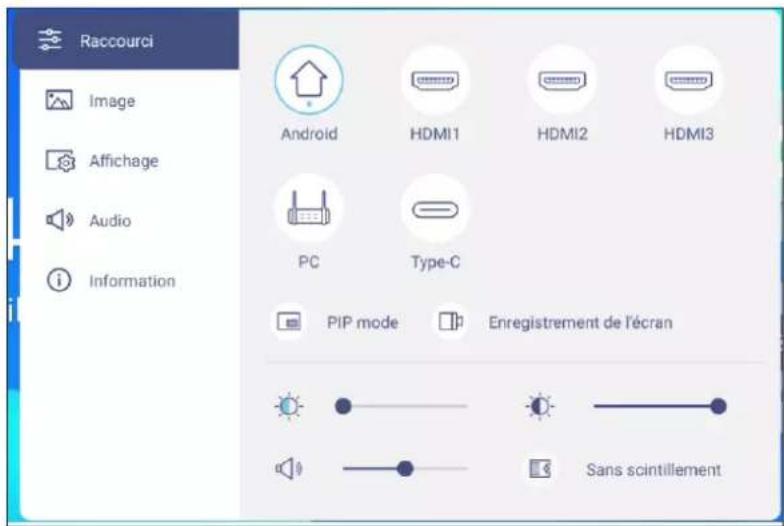

Menu des raccourcis 36

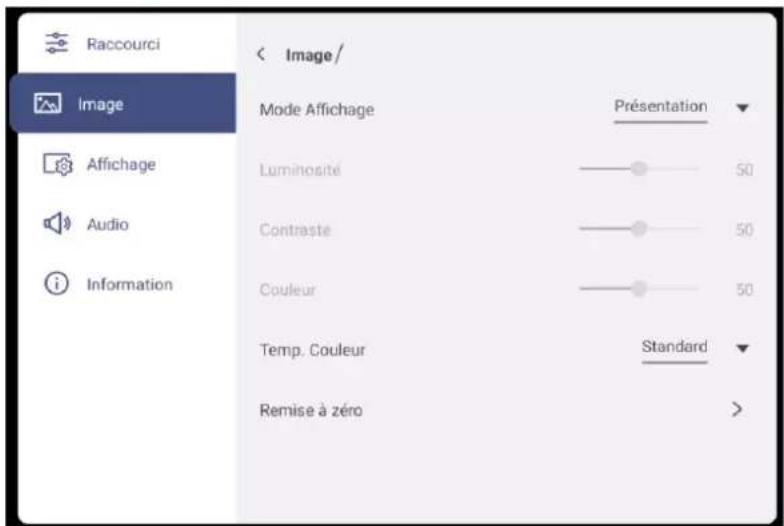

Configurer les paramètres d'image .... 40

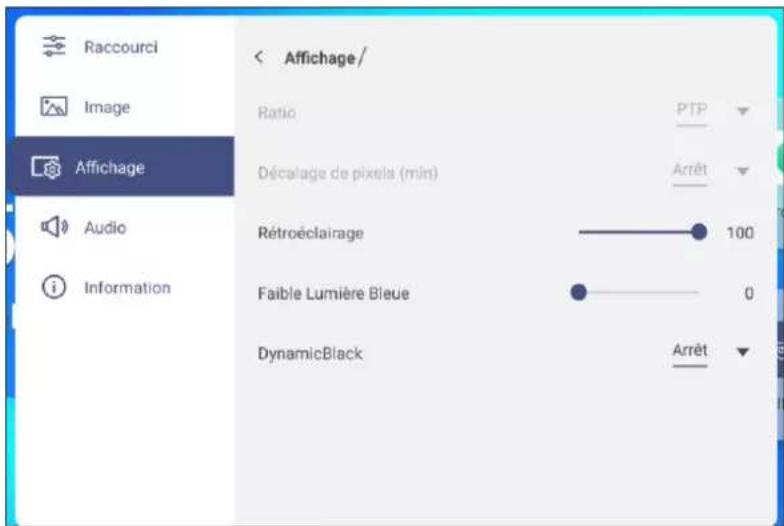

Configuration des paramètres d'affichage.... 41

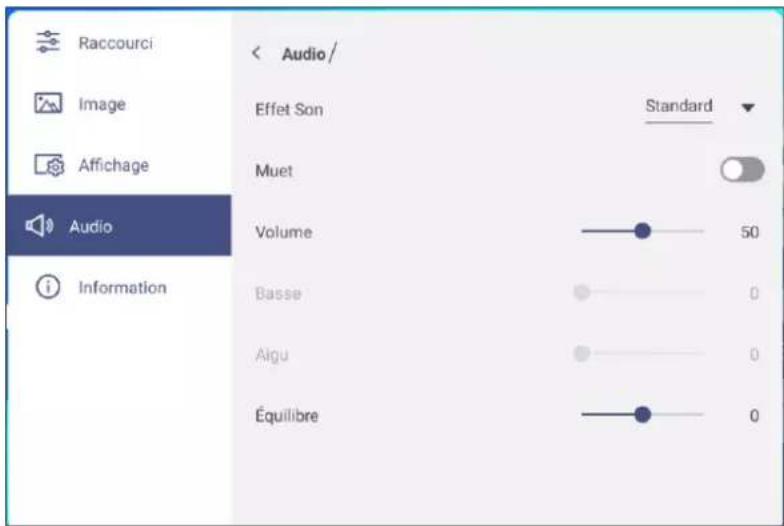

Configuration des paramètres audio .... 42

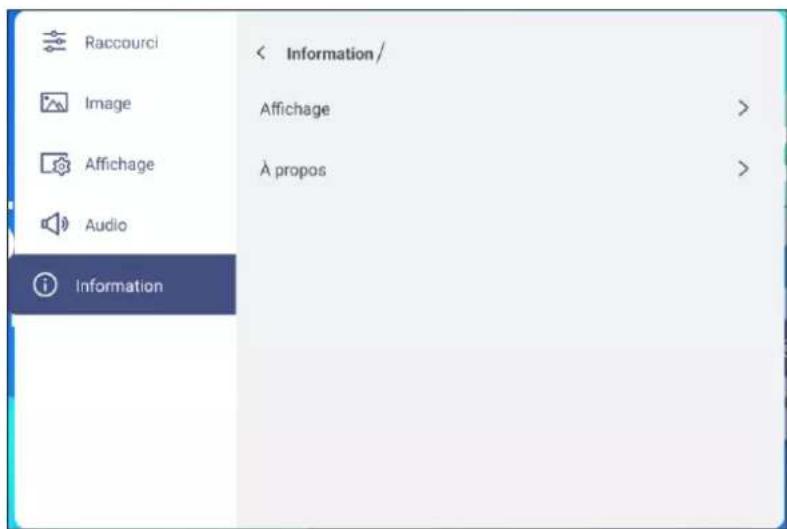

Visualisation des informations sur l'appareil.... 43

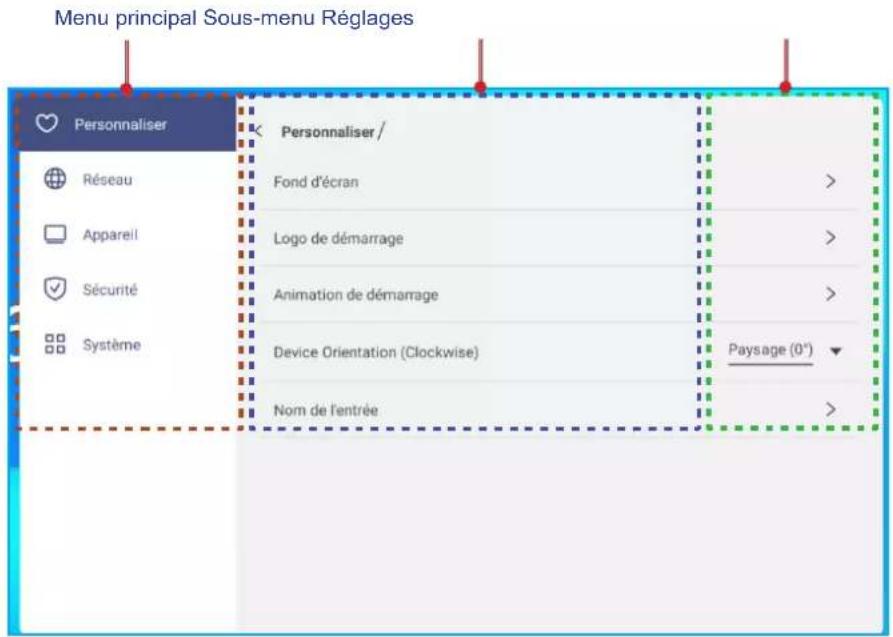

Menu Paramètres Android....44

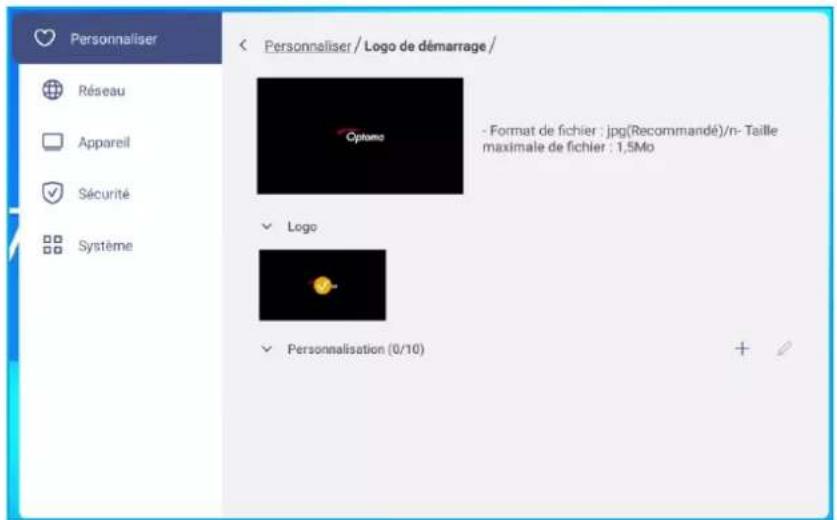

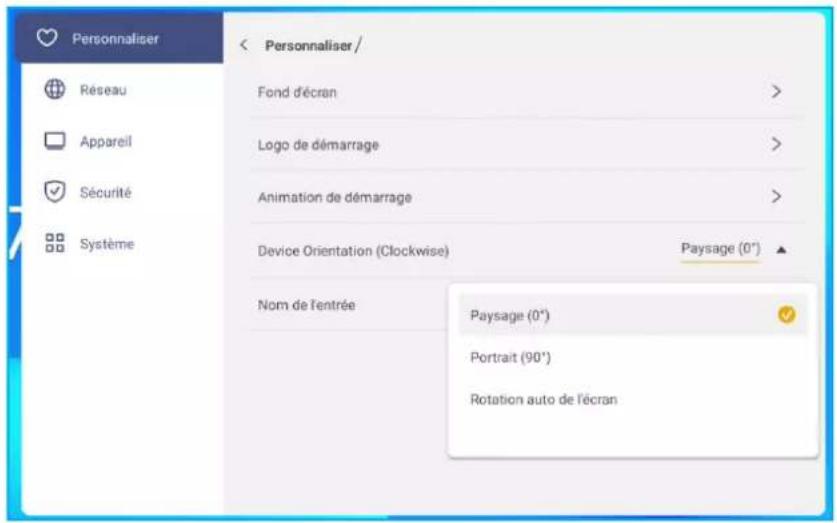

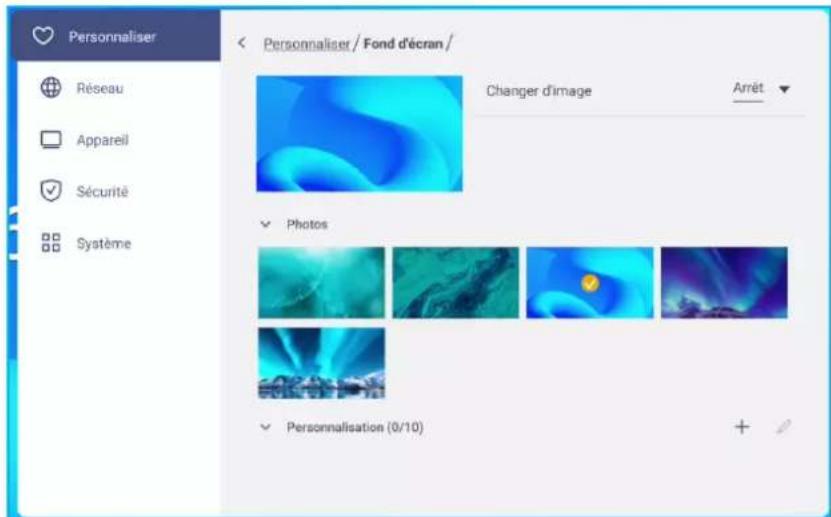

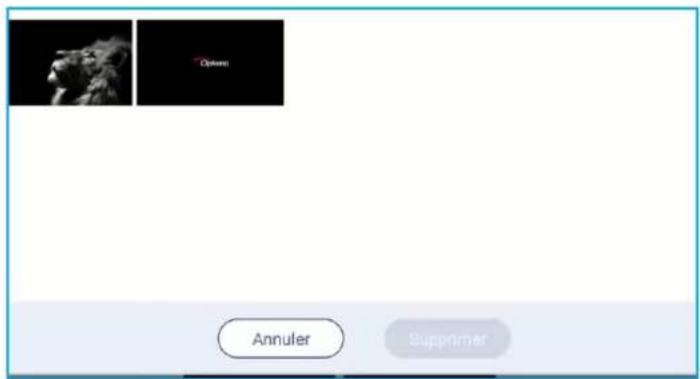

Personnalisation du système 45

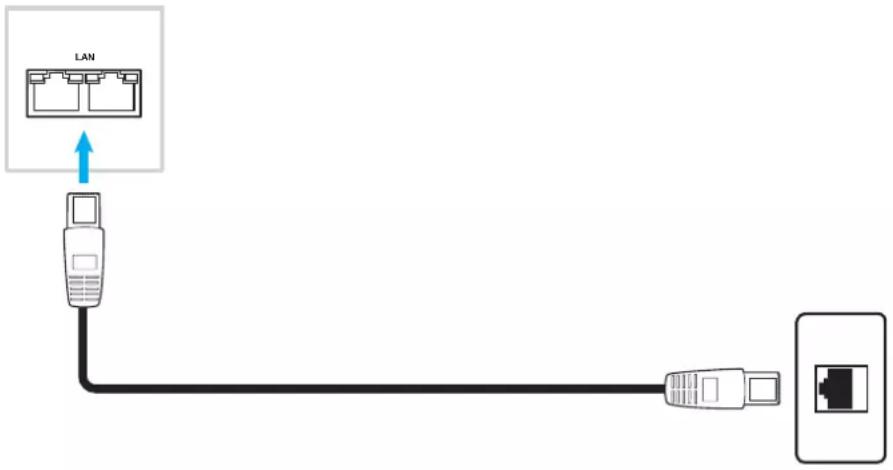

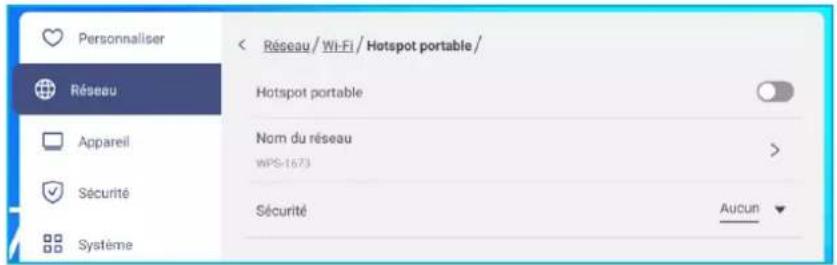

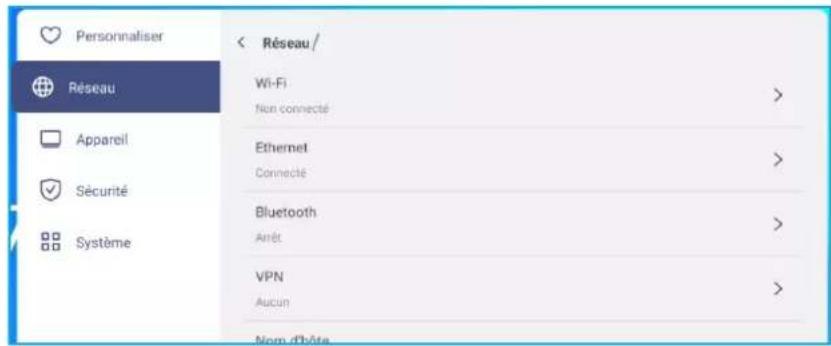

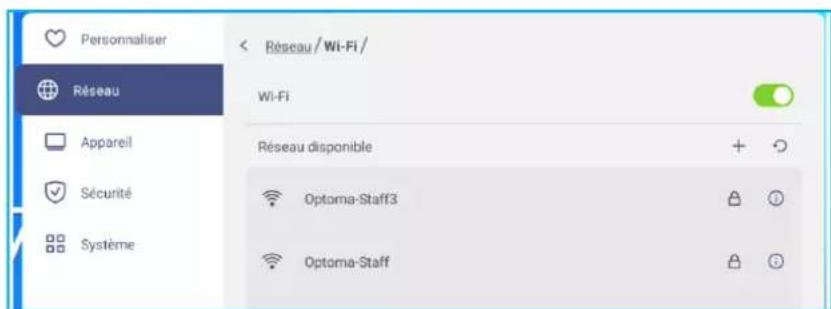

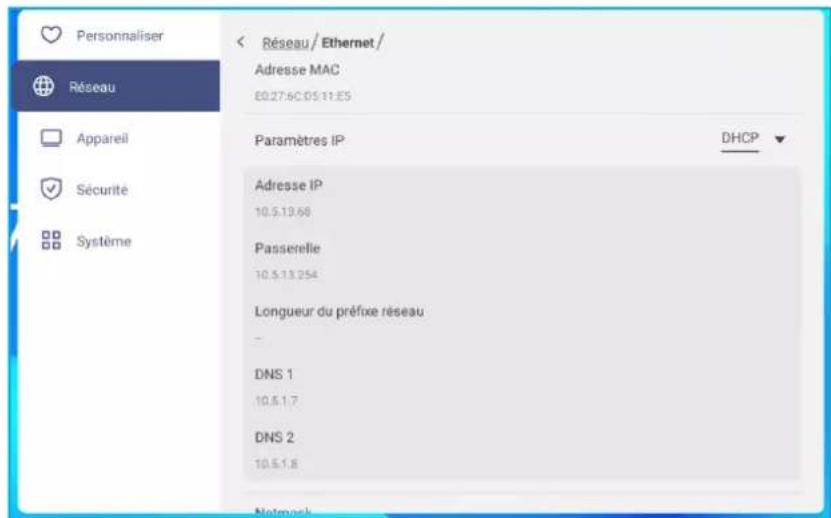

Configuration des paramètres réseau 48

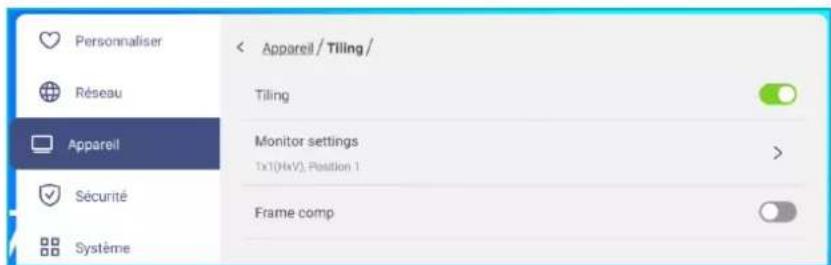

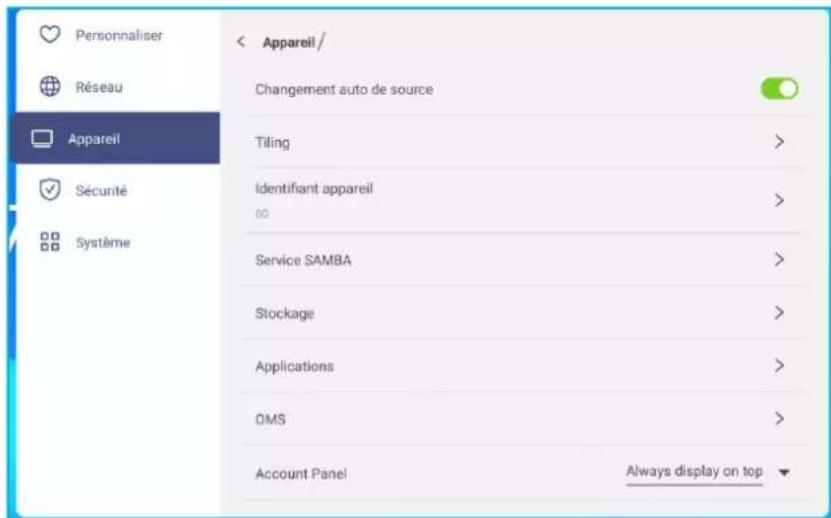

Configuration des paramètres de l'appareil....50

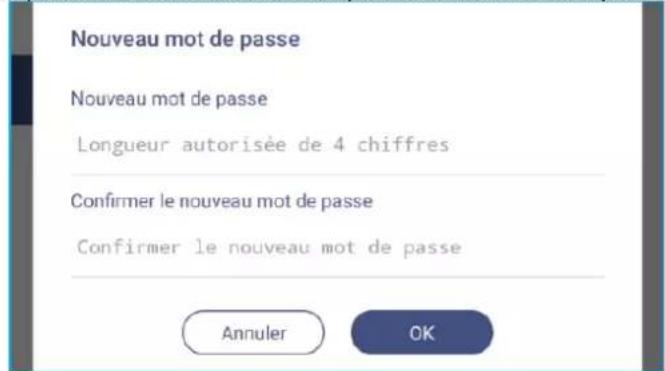

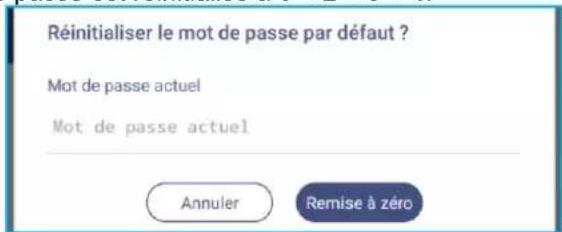

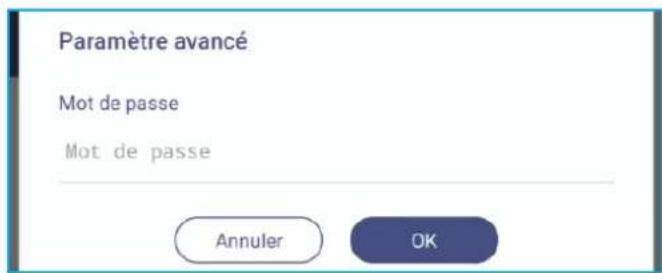

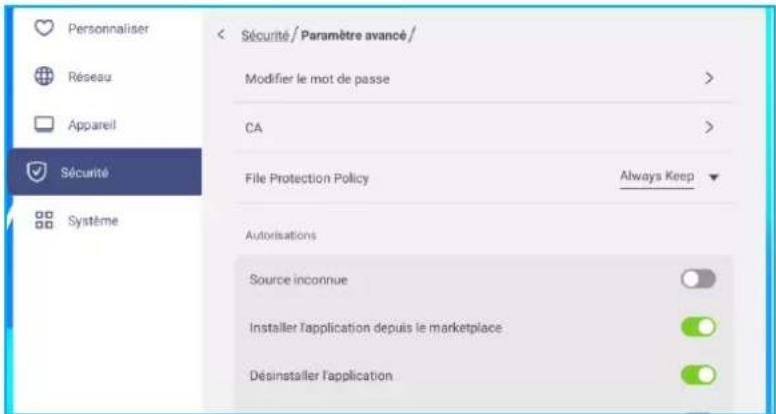

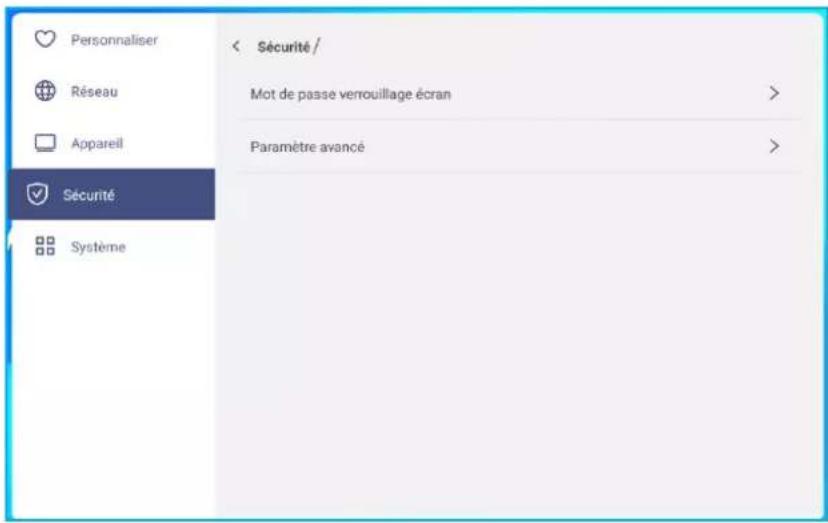

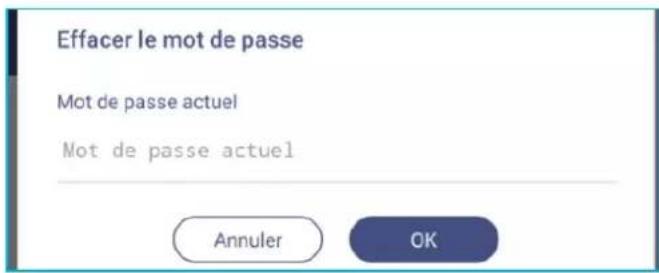

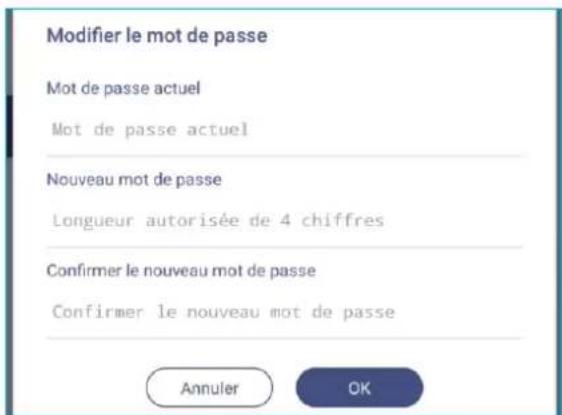

Configuration des paramètres de sécurité .... 54

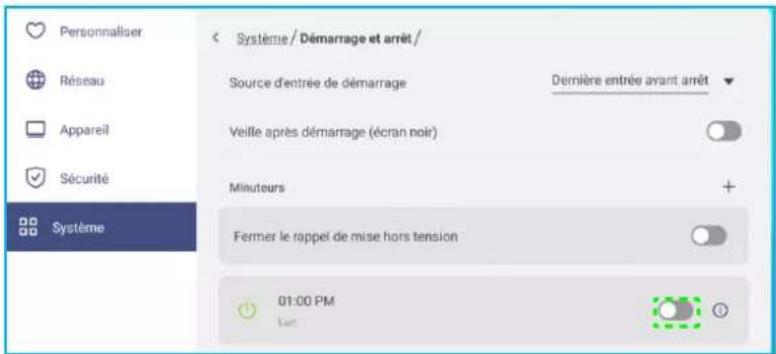

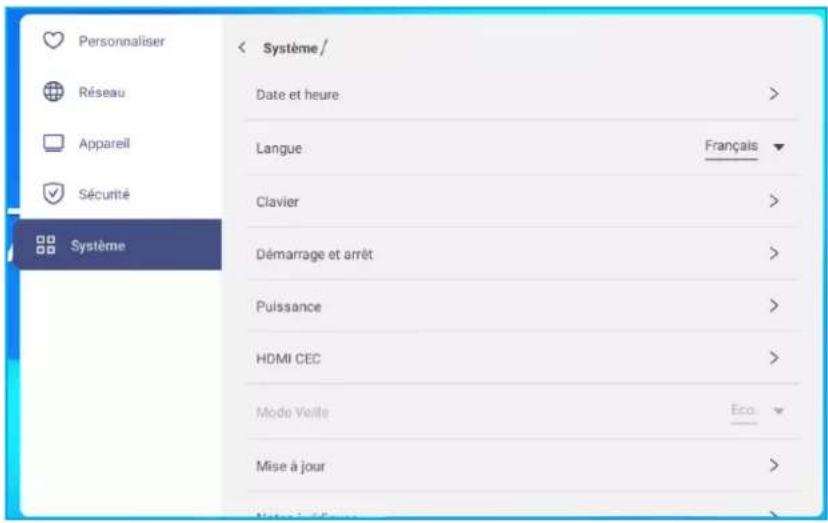

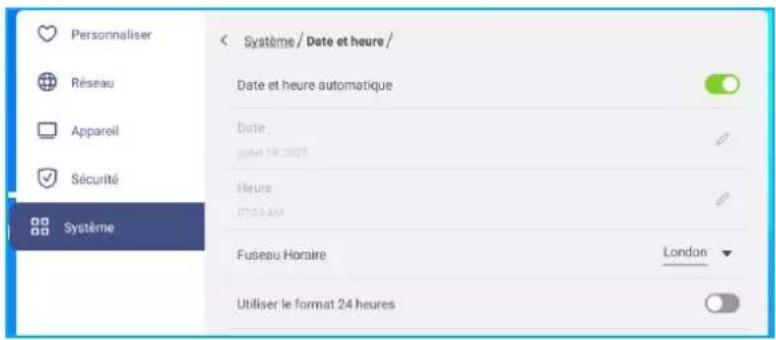

Configuration des paramètres du système....58

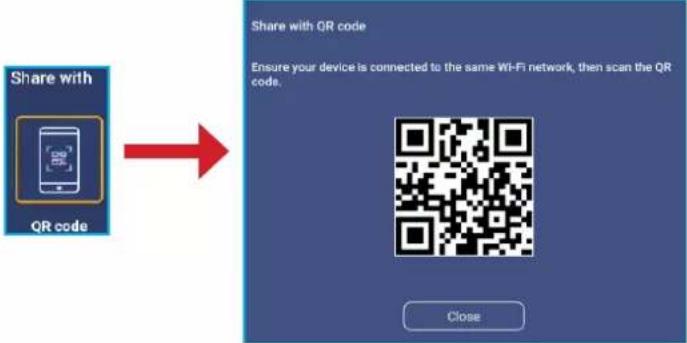

UTILISATION DES APPLICATIONS 63

Creative Cast....64

Systèmes d'exploitation pris en charge pour le Casting....64

Partage propriétaire....64

Appareil mobile....65

Ordinateur 67

Paramètres de Creative Cast....71

Gestionnaire de fichiers....78

Gestion des fichiers....78

Stockage en cloud 80

Lecture de fichiers multimédia....83

ck....87

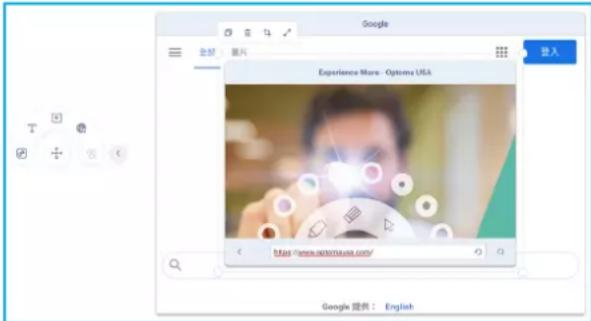

Navigateur 87

Création d'une liste de lecture....90

Gestion d'une liste de lecture 92

Accès rapide....97

WPS Office 98

Liste de synchronisations prises en charge.... 107

Liste des Fonctions du Protocole RS232 109

Rôle de la broche RS232 109

Connexion de contrôle RS232 RJ45 109

Commande DÉFINIR 110

Commande OBTENIR.... 113

Indicateur LED 115

Informations sur le port.... 115

Guide de dépannage.... 117

Entretien 118

Nettoyage de l'écran.... 118

Nettoyage du cadre avant 118

Les bureaux d'Optoma dans le monde.... 119

SÉCURITÉ

Veuillez tenir compte de tous les avertissements, des mises en garde et de l'entretien comme recommandé dans ce guide d'utilisation.

Consignes de sécurité

- Utilisez uniquement les pièces/accessoires spécifiés par le fabricant.

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable de l'appareil et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Ne placez pas l'appareil dans une enceinte telle qu'une bibliothèque ou une armoire qui limite le flux d'air.
• N'utilisez pas l'appareil à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Ne pas installer à proximité de sources de chaleur telles, que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y, compris les amplificateurs) produisant de la chaleur.
• Ne laissez pas des objets ou des liquides pénétrer dans l'appareil. Ils peuvent toucher des connexions avec une tension dangereuse ou court-circuiter des pièces, ce qui peut causer un incendie ou une décharge électrique.
• Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber, causer des blessures ou être endommagé.

- N'installez pas l'appareil dans un endroit où il peut être soumis à des vibrations ou des chocs.

- N'utilisez pas d'objets durs ou pointus lorsque vous touchez l'écran.

- N'utilisez pas l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

– L'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
– Lorsqu'un liquide a été renversé sur l'appareil.
– Lorsque l'appareil a été exposé à la pluie ou à l'humidité.

- Lorsque quelque chose est tombé dans l'appareil ou n'est pas fixé à l'intérieur.

• N'essayez pas de réparer l'appareil vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
• Débranchez le cordon d'alimentation de la prise de courant CA si l'appareil ne va pas être utilisé pendant une longue période.
• Retirez les piles de la télécommande avant rangement. Si les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer l'appareil.
  • Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.

- Référez-vous au boîtier de l'appareil pour les marquages concernant la sécurité.

- L'appareil ne peut être réparé que par du personnel de service qualifié.

Droits d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Droits d'auteur 2023

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Google, le logo Google et Google Drive sont des marques commerciales ou des marques déposées de Google LLC.

OneDrive est une marque commerciale de Microsoft Corporation.

Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

Déclaration de la FCC

Cet équipement a été testé et déclaré conforme aux limitations relatives à un appareil numérique de classe B, conformément à la Section 15 des règles de la FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel.

Cet équipement génère, utilise et peut émettre de l'énergie sous forme de radiofréquences ; et s'il n'est pas installé et utilisé en conformité avec les instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut se déterminer en éteignant et en rallumant l'appareil, l'utilisateur est invité à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la séparation entre l'appareil et le récepteur.
• Brancher l'équipement à une prise de courant faisant partie d'un autre circuit que celui sur lequel est branché le récepteur.
• Consulter le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.

Avertissement FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et
(2) Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme CAN ICES-3 (B)/NMB-003 (B) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'Union européenne

• Directive CEM 2014/30/UE (y compris amendements)
• Directive Basse tension 2014/35/UE

WEEE

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

ENERGY STAR

ENERGY STAR est un programme volontaire de l'Agence américaine de protection de l'environnement qui aide les entreprises et les particuliers à économiser de l'argent et à protéger notre climat grâce à une efficacité énergétique supérieure. Les produits qui obtiennent le label ENERGY STAR limitent les émissions de gaz à effet de serre en répondant à des critères ou à des exigences d'efficacité énergétique stricts définis par l'Agence américaine de protection de l'environnement. Le logo suivant apparaît sur tous les modèles certifiés ENERGY STAR :

Ce produit est qualifié ENERGY STAR avec le paramétrage « Mode standard » et c'est le paramètre avec lequel les économies d'énergie sont atteintes. La modification des paramètres d'image du mode standard et l'activation d'autres fonctions augmente la consommation d'énergie qui peut alors dépasser les limites nécessaires à la qualification ENERGY STAR. Reportez-vous à EnergyStar.gov pour plus d'informations sur le programme Energy Star.

Lumière bleue et la santé des yeux

Qu'est-ce que la technologie à faible lumière bleue ?

La technologie à faible lumière bleue réduit les composants de la lumière bleue émise par votre produit. Les effets néfastes de la lumière bleue sur les yeux humains se manifestent principalement par des effets pathologiques dans les yeux et sur le rythme du corps humain, qui entraînent la myopie, la cataracte et des maladies maculaires.

Certification de faible lumière bleue : il s'agit d'un projet de certification visant à évaluer si l'appareil d'affichage répond aux exigences en matière de photobiosécurité et de sécurité des rayonnements UV libres.

Remarque : Pour répondre au certificat TUV Rheinland de faible lumière bleue, le réglage de l'écran doit être le suivant :

• Le mode d'affichage est Présentation
• La température des couleurs est Standard
• La faible lumière bleue est 100.

Pauses fréquentes

Il est recommandé de faire une pause de 10 minutes après chaque heure d'utilisation continue de l'écran.

Remarque : N'oubliez pas de cligner souvent des yeux pour les garder en bonne santé et réduire le risque de dessèchement.

Regarder des objets distants

Pendant la pause, regardez des objets éloignés ou fermez les yeux, ce qui permet de détendre le muscle ciliaire (focalisation) et d'éviter la fatigue oculaire.

Comment exercer vos yeux ?

1. Tenez votre index à quelques centimètres de vos yeux.
2. Concentrez-vous sur ce doigt.
3. Éloignez lentement ce doigt de votre visage, en maintenant votre attention dessus.
4. Regardez alors au loin pendant un court moment.
5. Concentrez-vous sur le doigt et rapprochez-le lentement vers vos yeux.

INTRODUCTION

Contenu de la boîte

Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.

La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

Accessoires standard

Remarque : Pour les informations sur la garantie, rendez-vous sur le site www.optoma.com.

INTRODUCTION

Accessoires en option

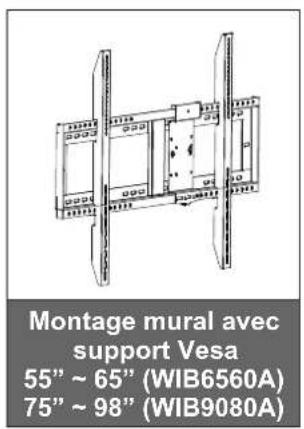

Montage mural avec support Vesa 55" ~ 65" (WIB6560A) 75" ~ 98" (WIB9080A)

Description du produit

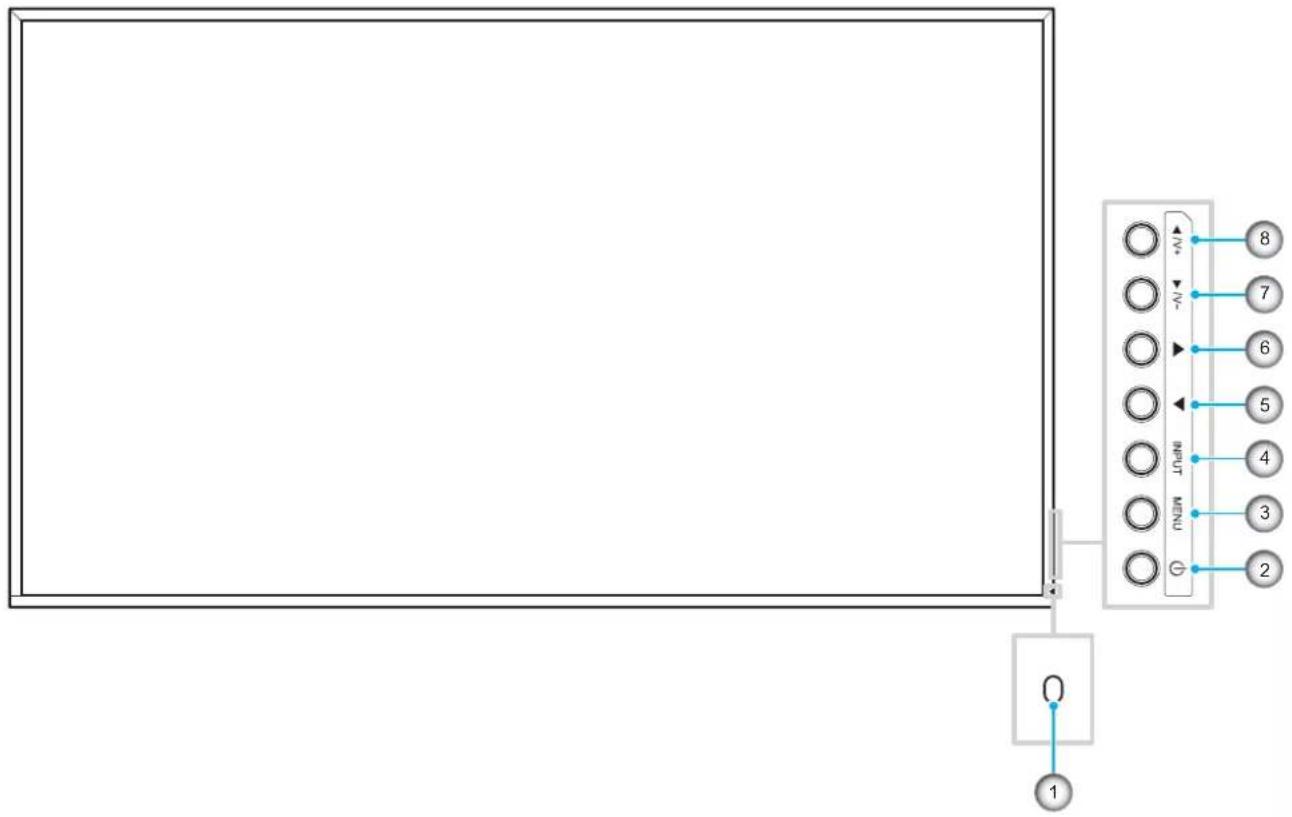

Vue avant

No. Élément No. Élément

1. Indicateur LED 5.

2. Bouton d'alimentation 6.

3. Bouton Menu 7.

4. Bouton Source 8.

	Bouton Gauche (◀)
	Bouton Droit (▶)
	Bouton Bas (▼) / Volume Moins
	Bouton Haut (▲) / Volume plus

Remarque : Lorsque le menu OSD est affiché, le bouton Source peut être utilisé comme une touche de sélection.

INTRODUCTION

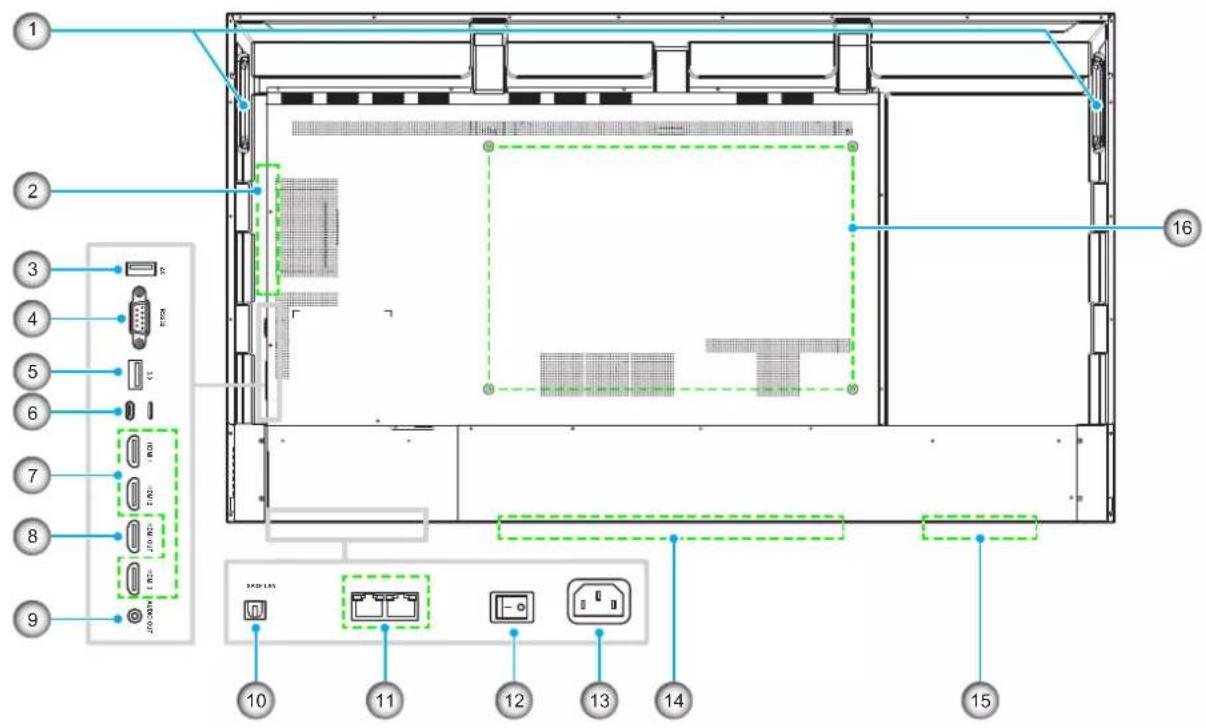

Vue arrière

Panneau de 55 pouces

Panneau de 65 pouces/75 pouces/86 pouces/98 pouces

No. Élément No. Élément
1. Poignées (x2) 9. Prise Sortie audio
2. Emplacement OPS 10. Port SPDIF
3. Port USB 2.0 11. Port(s) LAN
4. Port RS232 12. Interrupteur d'alimentation
5. Port USB 3.0 13. Prise d'entrée 100-240V CA
6. Port USB type-C 14. Haut-parleurs (x2)
7. Ports HDMI 15. Logement du module réseau
8. Port de sortie HDMI 2.0 16. Trous de fixation pour support mural

Remarque :

• Le port d'entrée HDMI est compatible CEC.
• Le port USB type C prend en charge DisplayPort 1.2 et l'alimentation « Power Delivery » (65W).
• Android et le port HDMI 3 ne prennent pas en charge la fonction Sortie HDMI.

INTRODUCTION

Télécommande

1 2
3 5
4 6
7
8
9
10 12
11
13 15
14
17
19
21 20
23 22
24 25
26
27

1. Alimentation ( ) Allumer / éteindre le panneau de l'écran plat.
2. Sourdine ( ) Couper temporairement le son.
3. Démarrer Effectuer la même fonction que la touche Windows sur le clavier d'un ordinateur.
4. Espace Effectuer la même fonction que la touche Espace sur le clavier d'un ordinateur.

No.	Bouton Description
5.	Alt+Tab	Effectuer la même fonction que les touches Alt et Tab sur le clavier d'un ordinateur.En appuyant sur les deux touches, vous pouvez basculer entre toutes les applications ouvertes (fenêtres).
6.	Alt+F4	Effectuer la même fonction que les touches Alt et F4 sur le clavier d'un ordinateur.En appuyant sur les deux touches, vous pouvez fermer la fenêtre en cours.
7.	Touches numériques	Touches de saisie numérique
8.	Affichage Indiquer la source d'entrée actuelle et des informations.
9.	Répéter (∅)	Afficher les applications récentes.
10.	Accueil Retourner à l'écran d'accueil.
11.	Saisissez Sélectionner la source d'entrée.
12.	Menu Afficher ou masquer le menu OSD.
13.	Rouge (☐)	Verrouiller ou déverrouiller la fonction du bouton Alimentation (sur le panneau).
14.	Vert (☐)	Verrouiller ou déverrouiller la fonction du bouton Alimentation (sur le panneau).
15.	Jaune (☐)	Aucune fonction.
16.	Bleu (☐)	Figer l'écran.
17.	Vide (☐)	Vider l'écran.
18.	Retour arrière (☒)	Effectuer la même fonction que la touche Retour arrière d'un clavier d'ordinateur.
19.	Touches de navigation (▲▼◀▶)	Sélectionner un élément ou une option.
20.	Entrée	Confirmer la sélection.
21.	Creative Board (☑)	Lance l'application Creative Board
22.	Retour	Revenir à l'écran précédent.
23.	Page suivante	Effectuer la même fonction que la touche Page suivante sur le clavier d'un ordinateur.
24.	Touches de canaux	Aucune fonction.
25.	Touches de volume	Ajustez le niveau du volume.
26.	Page précédente	Effectuer la même fonction que la touche Page précédente sur le clavier d'un ordinateur.
27.	Touches de fonction (F1 ~ F12)	Effectuer la même fonction que les touches de fonction F1 ~ F12 sur le clavier d'un ordinateur.

Remarque : Si le module PC n'est pas installé dans l'emplacement OPS, les touches liées à l'ordinateur n'auront aucune fonction

CONFIGURATION ET INSTALLATION

Montage mural

Utilisez uniquement un kit de montage mural optionnel agréé par Optoma (disponible séparément). Le kit comprend les éléments suivants :

Équerres de montage doubles et support mural

Vis A (x 4)

Remarque :

• Avec le WIB6560A, il y a deux paquets de vis A. Des vis M6 pour le N3551K et des vis M8 pour le N3651K.
• Avec le WIB9080A, il n'y a qu'un seul paquet de vis A. Des vis M8 pour le N3751K, le N3861K et le N3981K.

Vis B (x 8) Vis C (x 2) Ancrage (x 8) Rondelle (x 8)

CONFIGURATION ET INSTALLATION

Spécifications du support mural

Nom du modèle Grille VESA Type et longueur de vis
55 pouces 400	x 200 mm M6*12L
65 pouces 600	x 400 mm M8*25L
75 pouces 800	x 400 mm M8*25L
86 pouces 800	x 600 mm M8*25L
98 pouces 800	x 600 mm M8*25L

416.5 [16.40] 400 [15.75] 416.5 [16.40] 200 [7.87] 251.9 [9.92] 25 6 [9.91]

55 pouces 65 pouces

431.6 600 219.2 M8X25mm 400 7

Pour monter le panneau sur le mur, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière du panneau. Puis fixez les supports avec quatre vis (A).

1. Percez huit petits trous sur l'emplacement de montage et insérez les ancrages dans les trous.

1. Positionnez le support mural sur le mur. Fixez ensuite le support mural avec huit vis (B) via les rondelles dans les ancrages installés sur le mur.

B

CONFIGURATION ET INSTALLATION

1. Alignez et fixez les équerres de montage doubles sur le support mural.

1. Fixez les équerres de montage doubles et le support mural avec deux vis (C).

• La capacité de charge maximale du kit de montage mural est : 160 kg (352 lbs).
• Le support mural doit être installé dans un mur en béton pour garantir une installation sûre. Si un mur en béton n'est pas disponible, il est recommandé d'utiliser un montage sur socle. Veuillez consulter page 19.
- Les vis doivent être serrées fermement. Cependant, pour éviter d'endommager les équerres de montage, le support mural ou le panneau, ne serrez pas trop les vis.
• L'installation doit uniquement être effectuée par des techniciens qualifiés. Une installation incorrecte peut causer la chute ou le dysfonctionnement du panneau.
• Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.

CONFIGURATION ET INSTALLATION

Montage sur socle (optionnel)

Le kit de montage sur socle comprend les éléments suivants :

Porte-stylet (x1) Roue (x4) Vis J (x16) Vis H (x4) Écrou G (x4) Rondelle G1 (x4) Rondelle de blocage à bague fendue G2 (x4) Pied du socle (x2) Base du socle (x1) Vis K (x4) Rondelle K1 (x4) Écrou K2 (x4)

Pour monter le panneau sur le support, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière du panneau. Puis fixez les supports avec quatre vis (A).

• Les équerres de montage doubles, le support mural et les vis (A) sont inclus dans le kit de montage mural. Veuillez consulter «Montage mural» à la page 15.
  • L'installation en mode portrait n'est possible qu'à 90 degrés dans le sens des aiguilles d'une montre (voyant LED d'alimentation vers le bas).

CONFIGURATION ET INSTALLATION

1. Retournez la base du socle de manière à voir les trous de vis de la roulette, puis installez la roulette sur son logement et fixez-la avec quatre vis (J).

Répétez la même procédure pour installer les trois autres roues.

1. Placez la base du socle sur une surface stable, puis installez ensuite le pied du socle sur son emplacement et fixez les deux entretoises avec deux écrous (G) via les rondelles (G2 et G1). Répétez la même procédure pour installer l'autre pied du socle.

G1 G2 G

CONFIGURATION ET INSTALLATION

1. Alignez la rainure à stylos avec les trous de vis sur la partie centrale des poteaux, puis fixez la rainure à stylos avec quatre vis (H).

2. Installez le support mural sur la partie supérieure des poteaux, puis insérez les vis (K) à travers les trous de vis en face arrière des poteaux.

\* Veuillez noter :

a) Pour une utilisation plus sûre et pour éviter tout risque de basculement, ne montez pas au point le plus haut du support ST01.
b) Ne restez PAS sous le support ST01 lorsque vous ajustez la hauteur du support.

1. Placez les rondelles (K1) et les écrous (K2) sur les vis, puis serrez les écrous (K2) pour fixer le support mural en place.

K2 K1 K H

1. Alignez et accrochez les équerres de montage doubles sur le support mural installé sur les pieds du socle.

\* Veuillez noter :

Ne pas utiliser ou placer le support ST01 sur une surface inclinée, car il pourrait se déplacer et/ou de provoquer des blessures à vous ou d'autres personnes.

Utilisation de la télécommande

Installation/Remplacement des piles de la télécommande

Deux (2) piles AAA sont fournies pour la télécommande.

IMPORTANT ! Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

1. Retirez le couvercle du compartiment des piles.

1. Insérez les deux piles en respectant la polarité (+/-) comme indiqué à l'intérieur du compartiment des piles.

1. Remettez le couvercle.

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles
• Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.

CONFIGURATION ET INSTALLATION

Portée de fonctionnement de la télécommande

Lors de l'utilisation de la télécommande, assurez-vous de la diriger à moins de ±30^ par rapport au récepteur IR du panneau. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 mètres.

• Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et la fenêtre du capteur IR du panneau.
• Assurez-vous que l'émetteur IR de la télécommande n'est pas bloqué par la lumière directe du soleil ou par des lampes fluorescentes.
• Si la télécommande est utilisée à proximité de lampes fluorescentes de type inverseur, elles peuvent causer un fonctionnement intermittent.
• Si la télécommande et l'écran sont trop proches l'un de l'autre, la télécommande peut ne pas fonctionner correctement.

Connexion à l'alimentation

1. Branchez une extrémité du cordon d'alimentation à la prise AC - in (entrée CA) du panneau.
2. Branchez l'autre extrémité du cordon d'alimentation à une prise électrique ou à une alimentation électrique.
3. Passez l'interrupteur Alimentation sur MARCHE (I). Le panneau passe automatiquement en mode veille.

Branchement d'appareils externes

Connexion à l'entrée HDMI

- Connectez votre ordinateur au panneau avec un câble HDMI.

Remarque : Le panneau de 55 pouces ne possède que deux ports HDMI.

CONFIGURATION ET INSTALLATION

- Connectez votre source vidéo au panneau avec un câble HDMI.

HDMI 1 HDMI 2 HDMI OUT HDMI 3 WCH

Remarque : Le panneau de 55 pouces ne possède que deux ports HDMI.

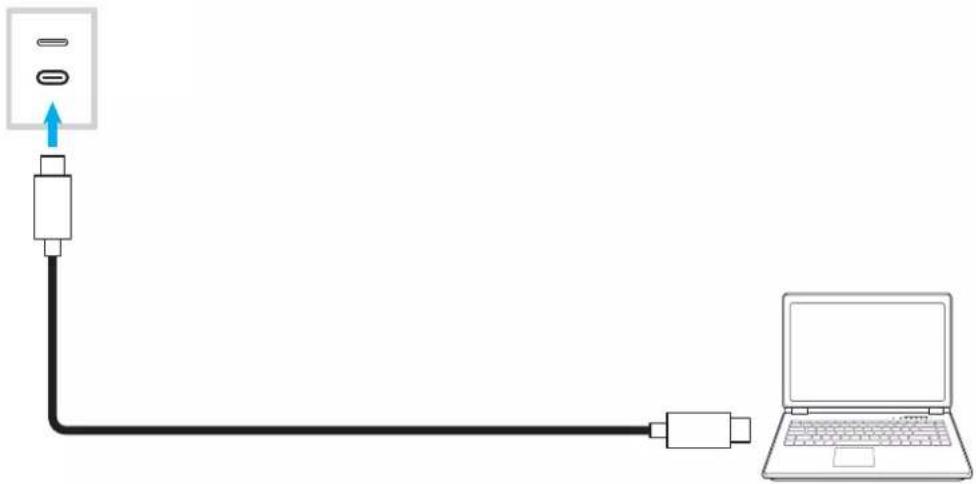

Connexion USB type C

Connectez votre ordinateur au panneau avec un câble USB type C.

Remarque :

• USB type C peut être utilisé pour transmettre des signaux audio et vidéo.
• Le port USB type C prend également en charge l'alimentation « Power Delivery » et fournit une puissance de 65 W.

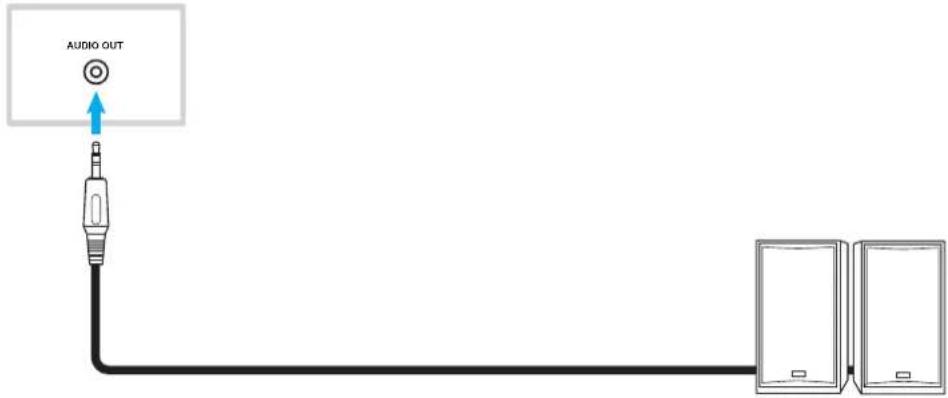

Connexion à la sortie audio

Connectez vos haut-parleurs externes au port de sortie audio du panneau.

AUDIO OUT

Connexion SPDIF

Connectez votre équipement audio au panneau avec un câble SPDIF.

SPOIF

Connexion à la sortie HDMI

Connectez votre projecteur au port de sortie HDMI du panneau.

CONFIGURATION ET INSTALLATION

Connexion USB

Connectez votre périphérique USB au panneau avec un câble USB.

Remarque : Pour connecter une clé USB, branchez-la simplement dans l'un des ports USB disponibles.

2.0 RS232 3.0

Connexion RS232

Connectez votre ordinateur au panneau avec un câble RS232.

RB232

CONFIGURATION ET INSTALLATION

Connexion réseau câblé

Pour une connexion à un réseau câblé, connectez votre routeur au panneau avec un câble Ethernet.

Remarque : Si vous voulez vous connecter à un réseau externe, utilisez le port Internet ; si vous voulez vous connecter à un réseau local, utilisez le port LAN.

LAN

Remarque :

• Pour configurer les paramètres réseau, reportez-vous à «Configuration des paramètres réseau» à la page 48.
• Le panneau de 55 pouces ne possède qu'un seul port LAN.

CONFIGURATION ET INSTALLATION

Connexion Wi-Fi (optionnel)

Pour une bonne connexion Wi-Fi, vous devez d'abord installer un dongle Wi-Fi dans l'emplacement Wi-Fi. Ces dispositifs peuvent recevoir des signaux sans fil dans les zones où des réseaux Wi-Fi sont disponibles.

Remarque :

• Pour les panneaux de 55 pouces, l'emplacement Wi-Fi se trouve en haut de l'écran.
• Pour les panneaux de 65 pouces/75 pouces/86 pouces/98 pouces, l'emplacement Wi-Fi se trouve au-dessous de l'écran.

Pour installer le dongle Wifi, procédez comme suit :

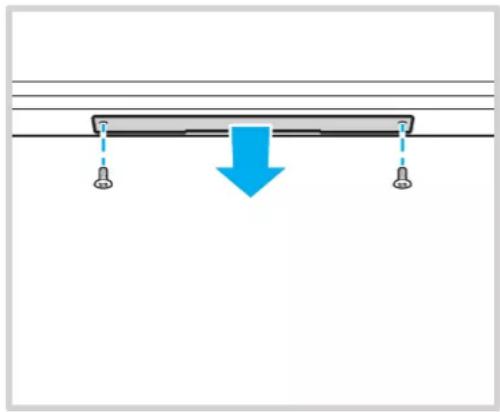

1. Retirez les deux (2) vis du support de l'emplacement Wifi.
2. Retirez le support d'emplacement Wifi.

1. Insérez le dongle Wifi dans l'emplacement Wifi du panneau.

Remarque : Pour configurer les paramètres Wifi, reportez-vous à «Configuration des paramètres réseau» à la page 48.

UTILISATION DE L'ÉCRAN

Mise sous tension/hors tension

Mise sous tension

Remarque : Après avoir correctement branché le cordon d'alimentation, assurez-vous que l'interrupteur Alimentation est positionné est réglé sur MARCHE (1).

Appuyez sur le bouton Alimentation pour allumer le panneau. L'indicateur lumineux LED s'allume en bleu, indiquant qu'il est prêt à être utilisé.

Remarque : Vous pouvez également appuyer sur le bouton ⏻ de la télécommande pour allumer le panneau.

INPUT MENU

Enter Mute 1 2 3 4 5 · 6

Mise hors tension

Appuyez sur le bouton Alimentation pendant 3 secondes pour éteindre le panneau. Appuyez sur OK à l'invite pour l'éteindre immédiatement ou patientez 10 secondes jusqu'à ce que le panneau s'éteigne automatiquement.

Lorsque l'indicateur LED s'allume en rouge, cela indique que le panneau est passé en mode veille.

Remarque :

• Vous pouvez également appuyer sur le bouton ⏻ de la télécommande pour éteindre le panneau.
• Le panneau consomme toujours de l'électricité lorsqu'il est en mode veille. Il est fortement recommandé de débrancher le cordon d'alimentation de la prise électrique si le panneau ne va pas être utilisé pendant une longue période.

UTILISATION DE L'ÉCRAN

Assistant de configuration

L'assistant de configuration apparaît à l'écran lorsque vous allumez votre panneau pour la première fois.

1. Sélectionner la langue du menu OSD (affichage à l'écran). Sélectionnez Suivant pour continuer.

Choisissez votre langue English Français Español 繁體中文 简体中文 Português Deutsch Suivant 8153

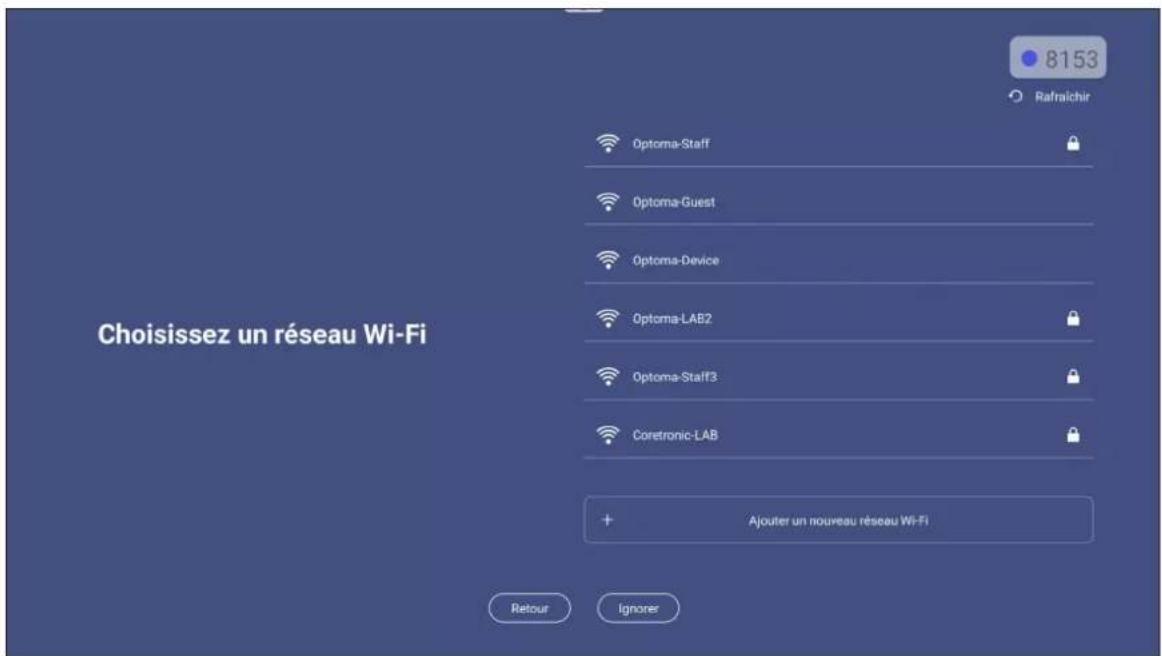

1. Si vous souhaitez connecter votre panneau à Internet sans fil, sélectionnez l'un des réseaux disponibles et sélectionnez Connexion. Dans le cas contraire, sélectionnez Ignorer.

IMPORTANT!

• Pour vous connecter à un réseau sans fil, assurez-vous que le dongle Wifi est branché correctement sur l'emplacement pour dongle Wifi. Veuillez consulter page 29.
• Si vous vous connectez à un réseau sécurisé, vous devrez saisir le mot de passe lors de la première connexion uniquement.

Choisissez un réseau Wi-Fi 8153 Rafraîchir Optoma-Staff Optoma-Guest Optoma-Device Optoma-LAB2 Optoma-Staff3 Coretronic-LAB + Ajouter un nouveau réseau Wi-Fi Retour Ignorer

UTILISATION DE L'ÉCRAN

1. Configurez les paramètres relatifs à la date et à l'heure. Sélectionnez Suivant pour continuer.

8153 12:22 PM juillet 24, 2023 Définir la date et l'heure Date et heure automatique Date juillet 24, 2023 Hours 10:22 PM Fuseau horaire London Utiliser le format: 24 heures Retour Sulvant

1. Lisez les politiques légales d'Optoma, y compris les Conditions générales d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et à Open source. Cochez la case J'accepte les termes et conditions, la politique de confidentialité, la politique de cookies et l'Open source., puis sélectionnez Suivant pour terminer la configuration. Le panneau est maintenant prêt à être utilisé.

8153 Politique Optoma Veuillez lire notre politique juridique avant de commencer. Notre politique Termes et conditions d'utilisation > Politique de confidentialité > Politique de cookies > Licence des logiciels Open Source et tiers > J'accepte les termes et conditions, la politique de confidentialité, la politique de cookies et l'Open source Retour Suivants

OPÉRATIONS DE BASE

Vue d'ensemble de l'écran d'accueil

L'écran d'accueil s'affiche chaque fois que vous démarrez le panneau.

Se connecter à Creative Board Date et heure actuelles Raccourcis des applications Code de vérification d'affichage sans fil de Creative Cast Pro 6595 06:41 AM 19 juillet, 2023 Sources d'entrée Clé USB (apparaît uniquement lorsque la clé USB est branchée sur le port USB) Menu OSD Liste des applications Réglages menu État de la connexion Ethernet État de la connexion Wi-Fi État de la connexion LAN Applications récentes

Pour naviguer dans l'écran d'accueil, appuyez sur le bouton ▲, ▼, ◀, ou ▶ pour sélectionner une option et appuyez sur le bouton Entrer pour confirmer.

Remarque :

• Sauf indication contraire, cette section décrit l'utilisation du panneau avec la télécommande.
- Vous pouvez également utiliser le panneau de contrôle ou la souris pour utiliser le panneau.

OPÉRATIONS DE BASE

Visualisation des tâches récentes

Sélectionnez pour afficher et gérer toutes les applications ouvertes.

• Pour ouvrir l'application, sélectionnez-la et appuyez sur le bouton Entrer.
  • Pour fermer l'application, sélectionnez X et appuyez sur le bouton Entrer.
  • Pour effacer la liste, sélectionnez Nettoyer tous les processus √ et appuyez sur le bouton Entrer.

OPÉRATIONS DE BASE

Menu OSD

Pour ouvrir le menu OSD et configurer les paramètres, vous pouvez utiliser la télécommande ou le panneau de commande.

Menu principal Sous-menu Réglages Raccourci Image Affichage Audio Information Audio / Effet Son Muet Volume Basse Algu Équilibre Standard 50 0 0 0 0

Fonctionnement/Action Utilisation de la télécommande		Utilisation du panneau de commandes
Ouvrir le menu OSD Appuyez sur le bouton Menu ou Source.		Appuyez sur le bouton MENU ou SOURCE.
Sélectionner un élément.	Appuyez sur le bouton ▲ ou ▼	Appuyez sur le bouton ▲ ou ▼
Ouvrir le sous-menu.	Appuyez sur le bouton ▶ Appuyez sur le bouton ▶	Appuyez sur le bouton ▶ ou ▶
Ajuster le réglage	Appuyez sur le bouton ◀ ou ▶	Appuyez sur le bouton ◀ ou ▶
Confirmer la sélection	Appuyez sur le bouton Entrer	Appuyez sur le bouton SOURCE
Aller à l'élément précédent	Appuyez sur le bouton Retour, ◀, ou Menu	Appuyez sur le bouton ◀ ou MENU
Fermer le menu OSD Basculez le bouton Menu Basculez le bouton MENU

Remarque : L'élément de menu sélectionné est indiqué par un rectangle orange.

OPÉRATIONS DE BASE

Menu des raccourcis

Le menu des raccourcis est le premier menu OSD. Procédez comme suit :

Raccourci Image Affichage Audio Information Android HDMI1 HDMI2 HDMI3 PC Type-C PIP mode Enregistrement de l'écran Sans scintillement

- Sélectionner la source d'entrée. Les sources d'entrée qui sont disponibles sont indiquées par le symbole DOT •

Android HDMI1 HDMI2 HDMI3 PC Type-C

Remarque :

• Pour plus d'informations sur la connexion des appareils à des appareils externes, veuillez consulter la section «Connexions».
• L'option OPS n'est disponible que si le module PC est correctement installé dans l'emplacement OPS du panneau.

OPÉRATIONS DE BASE

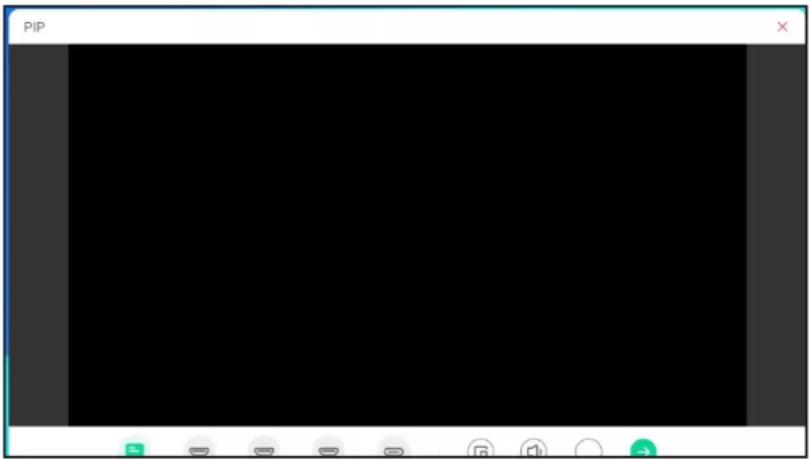

- Sélectionnez Mode PIP pour afficher en même temps deux sources sur l'écran.

Remarque :

• Avant de sélectionner le mode PIP, assurez-vous que l'autre source est déjà connectée au panneau.
- Le mode PIP ne peut être utilisé qu'avec une source Android.

PIP

Sélectionnez l'un des éléments suivants :

• Sources pour sélectionner la deuxième source que vous désirez afficher sur l'écran.
• Taille pour sélectionner la taille de la fenêtre de la deuxième source. Les options disponibles : Grande, Moyenne ou Petite.
• Son pour régler le son de la deuxième source.
• Position ○ pour régler la position de la deuxième fenêtre. Les options disponibles : Haut-gauche, Bas-gauche, Haut-droite, Bas-droite ou Centre
• Entrer pour fermer le mode PIP et passer à la deuxième source.
• pour fermer le mode PIP et afficher la source principale uniquement.

OPÉRATIONS DE BASE

- Sélectionnez Enregistrement d'écran pour enregistrer la vidéo de l'écran du panneau et de l'écran de la caméra connectée (si elle est activée) et faire une diffusion en direct sur plusieurs plates-formes.

Remarque :

• Vous pouvez faire glisser l'utilitaire d'enregistrement à l'endroit de votre choix sur l'écran.
  • L'utilitaire d'enregistrement de l'écran ne peut être utilisé qu'avec une source Android.

Sélectionnez l'un des éléments suivants :

- Enregistrer pour commencer à enregistrer l'écran. L'enregistrement commencera 3 secondes après que vous ayez sélectionné pendant l'enregistrement, sélectionnez pour mettre en pause ou sur pour arrêter. Puis sélectionnez Enregistrer pour enregistrer l'enregistrement.

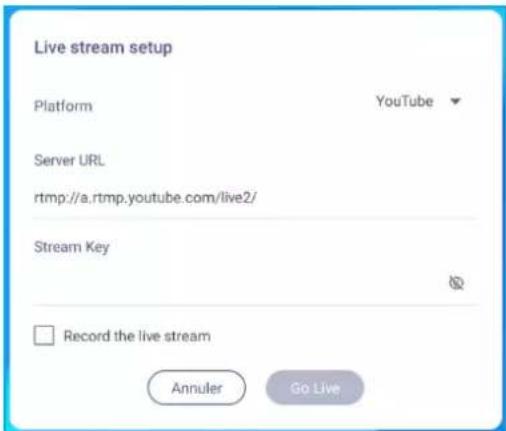

- Live pour commencer une diffusion en direct. Vous devez d'abord configurer les paramètres de diffusion : sélectionnez la plateforme de diffusion : YouTube, Facebook ou Twitch, entrez l'URL du serveur de diffusion et la clé de diffusion dans les champs URL du serveur et Clé de diffusion, respectivement. Activez ou désactivez ensuite l'enregistrement de la diffusion en direct. Appuyez sur Aller Live pour commencer la diffusion en direct.

Live stream setup Platform YouTube Server URL rtmp://a.rtmp.youtube.com/live2/ Stream Key Record the live stream Annuler Go Live

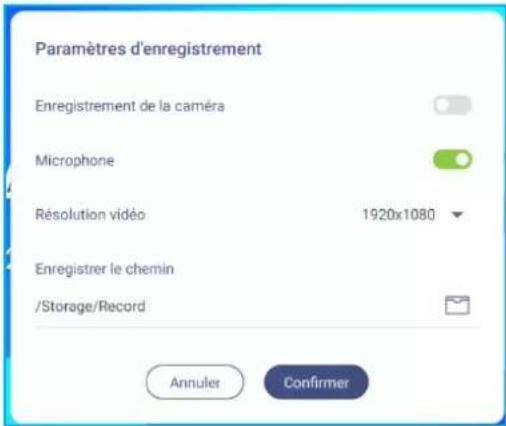

- Paramètres pour configurer les paramètres d'enregistrement : activez ou désactivez l'enregistrement de la caméra connectée, activez/désactivez la fonction microphone, sélectionnez la résolution vidéo préférée et le chemin où vous souhaitez enregistrer les enregistrements. Puis sélectionnez Confirmer pour enregistrer les paramètres.

Remarque : Par défaut, tous les enregistrements sont enregistrés dans le dossier Storage/Record.

Paramètres d'enregistrement Enregistrement de la caméra Microphone Résolution vidéo 1920x1080 Enregistrer le chemin /Storage/Record Annuler Confirmer

- QUITTER pour fermer l'outil d'enregistrement.

OPÉRATIONS DE BASE

- Sélectionnez la barre de réglage du rétroéclairage et appuyez sur le bouton ◀ ou ▶ pour régler le niveau du rétroéclairage.

Remarque : Pour une expérience de visualisation confortable, vous pouvez activer la fonction Sans scintillement.

- Sélectionnez la barre de réglage de la faible lumière bleue et appuyez sur le bouton ◀ ou ▶ pour régler le niveau de la faible lumière bleue.

IMPORTANT ! Des études ont démontré que, de la même manière que les rayons ultraviolets peuvent causer des lésions oculaires, les rayons de lumière bleue à courte longueur d'onde provenant d'écrans peuvent causer une fatigue visuelle, des détériorations de la rétine et affecter la vision au fil du temps. La fonction Optoma Filtre lumière bleue est une fonction de protection des yeux permettant de réduire la lumière bleue.

IMPORTANT ! Pour protéger vos yeux en cas d'utilisation prolongée de l'écran, nous vous recommandons vivement de procéder comme suit :

• Laissez reposer vos yeux pendant 10 minutes au bout de 2 heures d'utilisation continue.
• Levez les yeux en direction de vos sourcils, puis roulez vos yeux en décrivant un grand cercle après quelques heures.
• Toutes les 20 minutes de visualisation de l'écran, regardez au loin pendant 20 secondes.
- Si vos yeux sont douloureux, fermez les yeux pendant une minute.

- Sélectionnez la barre de réglage du volume et appuyez sur le bouton ◀ ou ▶ pour régler le niveau du volume.

OPÉRATIONS DE BASE

Configurer les paramètres d'image

Dans le menu OSD, sélectionnez pour ouvrir le menu Image, puis procédez comme suit :

Raccourci Image Mode Affichage Présentation Affichage Luminosité 50 Contraste 50 Couleur 50 Temp. Couleur Standard Information Remise à zéro >< Image/

- Sélectionnez Mode Affichage et sélectionnez l'une des options disponibles : Présentation, Lumineux, Cinéma, HDR ou Personnalisé.

Remarque :

• Les paramètre d'image ne peuvent être ajusté que pour les entrées HDMI, OPS et Type C. Il ne peut pas être ajusté et est grisé pour la source Android.
  • Si le paramètre du mode d'affichage est réglé sur Personnalisé, vous pouvez personnaliser les paramètres de l'image en ajustant la luminosité, le contraste et la couleur selon vos préférences.

• Sélectionnez la barre de réglage de la Luminosité et appuyez sur le bouton ◀ ou ▶ pour régler le niveau de la luminosité de l'écran.

• Sélectionnez la barre de réglage du Contraste et appuyez sur le bouton ◀ ou ▶ pour régler le niveau du contraste de l'écran.
• Sélectionnez la barre de réglage de la Couleur et appuyez sur le bouton ◀ ou ▶ pour régler le niveau de la couleur de l'écran, de noir et blanc à la couleur saturée.

Remarque : Le niveau de la luminosité, le niveau du contraste et le niveau de la couleur ne peuvent être ajustés que si le mode d'affichage est réglé sur Personnalisé. Dans les autres modes d'affichage, ces paramètres sont prédéfinis et ne peuvent pas être ajustés.

• Sélectionnez Température de couleur et sélectionnez l'une des options disponibles : Standard, Chaud, ou Froid.

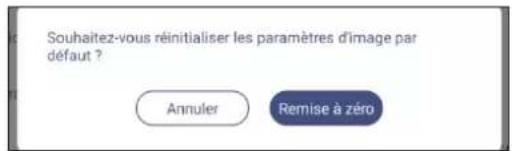

• Sélectionnez Réinitialiser pour réinitialiser tous les paramètres d'image à leurs valeurs par défaut.

Souhaitez-vous réinitialiser les paramètres d'image par défaut ? Annuler Remise à zéro

OPÉRATIONS DE BASE

Configuration des paramètres d'affichage

Dans le menu OSD, sélectionnez pour ouvrir le menu Affichage, puis procédez comme suit :

Raccourci Image Affichage Audio Information < Affichage/ Ratio PTP Décalage de pixels (min) Arrêt Rétroéclairage 100 Faible Lumière Bleue 0 DynamicBlack Arrêt

- Sélectionnez Ratio et sélectionnez l'une des options disponibles : 16:9, 4:3 ou PTP (Pixel To Pixel).

Remarque : Pour une entrée 4K, le rapport hauteur / largeur est verrouillé sur PTP. Pour une entrée non 4K, PTP est grisé et l'utilisateur ne peut sélectionner que 4:3 ou 16:9 comme proportions.

- Sélectionnez Décalage de pixels (min) et sélectionnez l'une des options disponibles : Désactivé, 2, 3, 5, 30 ou 60.

Remarque :

• La fonction Décalage de pixels permet d'éviter la rétention d'image.
• Décalage de pixels est pris en charge par toutes les sources d'entrée, à l'exception d'Android.

- Sélectionnez la barre de réglage du Rétroéclairage et appuyez sur le bouton ◀ ou ▶ pour régler le niveau du rétroéclairage.

Remarque : Rétroéclairage peut également être réglé dans le menu Raccourci. Référez-vous à la page 36.

- Sélectionnez la barre de réglage de la Faible Lumière Bleue et appuyez sur le bouton ◀ ou ▶ pour régler le niveau de la faible lumière bleue.

Remarque : Faible lumière bleue peut également être réglé dans le menu Raccourci. Référez-vous à la page 36.

- Sélectionnez DynamicBlack et sélectionnez l'une des options disponibles : Désactivé ou Basé sur le contenu (non supporté dans Android).

Remarque : La fonction de noir dynamique donne plus de profondeur à votre image afin que les scènes lumineuses apparaissent nettes et claires. En même temps, les scènes sombres restent détaillées avec des noirs profonds et des détails exceptionnels de lumière et d'ombre.

OPÉRATIONS DE BASE

Configuration des paramètres audio

Dans le menu OSD, sélectionnez pour ouvrir le menu Audio, puis procédez comme suit :

Raccourci Image Affichage Audio Information < Audio / Effet Son Standard Muet Volume 50 Basse 0 Aigu 0 Équilibre 0

- Sélectionnez Effet Son et sélectionnez l'une des options disponibles : Standard, Réunion, Classe, Film ou Personnalisé.

Remarque : Si le paramètre d'effet sonore est réglé sur Personnalisé, vous pouvez personnaliser les paramètres audio en réglant le niveau des graves et des aigus selon vos préférences.

- Sélectionnez Muet pour couper ou réactiver l'audio.

Remarque : Vous pouvez également couper ou réactiver le son en appuyant sur le bouton de la télécommande.

- Sélectionnez la barre de réglage du Volume et appuyez sur le bouton ◀ ou ▶ pour régler le niveau du volume.

- Sélectionnez la barre de réglage des Basse et appuyez sur le bouton ◀ ou ▶ pour régler le niveau des basses qui convient le mieux à votre pièce.

Remarque : Le niveau des basses et le niveau des aigus ne peuvent être réglés que si Effet sonore est réglé sur Personnalisé. Dans les autres modes d'effet sonore, ce paramètre est prédéfini et ne peut pas être réglé.

- Sélectionnez la barre de réglage des Aigu et appuyez sur le bouton ◀ ou ▶ pour régler le niveau des aigus qui convient le mieux à votre pièce.

- Sélectionnez la barre de réglage des Équilibre et appuyez sur le bouton ◀ ou ▶ pour régler le niveau de balance qui convient à votre pièce.

OPÉRATIONS DE BASE

Visualisation des informations sur l'appareil

Dans le menu OSD, sélectionnez pour ouvrir le menu Informations, puis procédez comme suit :

Raccourci Image Affichage Audio Information < Information / Affichage À propos Information

• Sélectionnez Affichage pour visualiser le mode d'affichage, la source d'entrée actuelle, la résolution, la profondeur de couleurs et le format de couleur.
• Appuyez sur À propos pour afficher le nom du modèle réglementaire, le numéro de série, la version du firmware et la version Android.

OPÉRATIONS DE BASE

Menu Paramètres Android

Pour ouvrir le menu Paramètres, sélectionnez ⚙️ dans l'écran d'accueil ou appuyez sur le bouton Entrer de la télécommande.

Remarque : Les paramètres ne peuvent être modifiés qu'en mode Android.

Menu principal Sous-menu Réglages Personnaliser Réséau Appareil Sécurité Système Personnaliser / Fond d'écran Logo de démarrage Animation de démarrage Device Orientation (Clockwise) Nom de l'entrée Paysage (0°) >

Pour configurer les paramètres, vous pouvez utiliser la télécommande ou le panneau de commande.

Fonctionnement/Action Utilisation de la télécommande		Utilisation du panneau de commandes
Sélectionner un élément.	Appuyez sur le bouton ▲ ou ▼	Appuyez sur le bouton ▲ ou ▼
Ouvrir le sous-menu.	Appuyez sur le bouton ▶ Appuyez sur le bouton ▶	Appuyez sur le bouton ▶ ou ▶
Ajuster le réglage	Appuyez sur le bouton ◀ ou ▶	Appuyez sur le bouton ◀ ou ▶
Confirmer la sélection	Appuyez sur le bouton Entrer	Appuyez sur le bouton SOURCE
Aller à l'élément précédent	Appuyez sur le bouton Retour ou ◀	Appuyez sur le bouton ◀
Fermer le menu Paramètres Basculez	le bouton Retour N/A

Remarque : L'élément de menu sélectionné est indiqué par un rectangle orange.

OPÉRATIONS DE BASE

Personnalisation du système

Dans le menu Paramètres, sélectionnez pour ouvrir le menu Personnalisé, puis procédez comme suit :

Personnaliser Réseau < Personnaliser / Fond d'écran >

- Sélectionnez Fond d'écran et sélectionnez une image préchargée comme fond d'écran ou une image de votre galerie.

Personnaliser Réseau Appareil Sécurité Système < Personaliser / Fond d'écran / Changer d'image Arrêt ✓ Photos ✓ Personnalisation (0/10) +

Si vous sélectionnez un fond d'écran préchargé dans le dossier Images, le réglage prend effet immédiatement.

Si vous préférez utiliser un fond d'écran personnalisé, procédez comme suit :

a) Dans le dossier Personnalisé, sélectionnez +
b) Sélectionnez votre image préférée à partir du stockage local ou externe et sélectionnez OK. Vous pouvez importer jusqu'à 10 images.
c) Dans le dossier Personnalisé, sélectionnez l'image que vous désirez utiliser comme fond d'écran. Le réglage prend effet immédiatement.

Remarque : Pour supprimer des images dans le dossier Personnalisé, sélectionnez 0. Puis sélectionnez l'image et sélectionnez Supprimer.

Annuler Supprimer

- Changer les images : Sélectionnez l'intervalle du diaporama, entre 5 minutes et 1 jour. Par défaut, le diaporama est désactivé.

Remarque : Vous pouvez également définir un fond d'écran directement à partir de la galerie du Gestionnaire de fichiers. Pour plus d'informations sur le Gestionnaire de fichiers, veuillez consulter page 78.

OPÉRATIONS DE BASE

- Sélectionnez Logo de démarrage pour sélectionner le logo ou l'image qui s'affichera lorsque l'appareil est mis sous tension.

Personnaliser Réséau Appareil Sécurité Système < Personaliser / Logo de démarrage / Optimo - Format de fichier : jpg(Recommandé)/n- Taille maximale de fichier : 1,5Mo ✓ Logo ✓ Personnalisation (0/10) + ✓

Remarque : Si vous voulez utiliser un logo/une image personnalisé(e), sélectionnez le logo/l'image préféré(e) dans le dossier Personalisé.

Si le dossier Personnalisé est vide, sélectionnez + pour ajouter le logo/l'image.

- Sélectionnez Animation de démarrage pour sélectionner le style de logo animé à afficher lorsque l'appareil est mis sous tension.

Personnaliser Réseau Appareil Sécurité Système Personnaliser / Animation de démarrage / - Format de fichier : mp4 - Taille maximale du fichier : 8Mo - Animation - Personnalisation (0/10)

Remarque : Si vous souhaitez utiliser un style de logo animé personnalisé, sélectionnez le style dans le dossier Personnalisé.

Si le dossier Personnalisé est vide, sélectionnez + pour ajouter le style d'animation.

OPÉRATIONS DE BASE

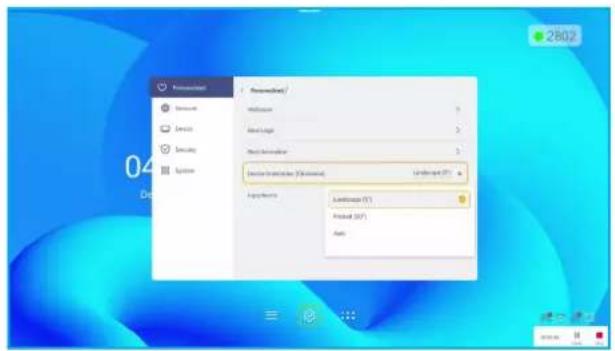

- Sélectionnez Orientation de l'appareil (sens des aiguilles d'une montre) pour faire pivoter l'écran en fonction de l'orientation de l'écran plat.

Personnaliser Réseau Appareil Sécurité Système < Personaliser / Fond d'écran > Logo de démarrage > Animation de démarrage > Device Orientation (Clockwise) Paysage (0°) Nom de l'entrée Paysage (0°) Portrait (90°) Rotation auto de l'écran

Réglez le paramètre sur Portrait pour faire pivoter l'écran par 90 degrés (sens des aiguilles d'une montre).

- Sélectionnez Nom de l'entrée pour renommer l'entrée. Sélectionnez le nom de l'entrée que vous voulez modifier, puis saisissez un nouveau nom et confirmez la modification du nom en sélectionnant OK à l'invite.

OPÉRATIONS DE BASE

Configuration des paramètres réseau

Remarque : Avant de configurer les paramètres réseau, veillez à bien connecter le dongle Wi-Fi (en option) ou le câble Ethernet au panneau.

Dans le menu Paramètres, sélectionnez pour ouvrir le menu Réseau, puis procédez comme suit :

Personnaliser Réseau Appareil Sécurité Système < Réseau / Wi-Fi Non connecté > Ethernet Connecté > Bluetooth Anêt > VPN Aucin > Nom d'hôte

- Sélectionnez Wi-Fi pour connecter le panneau au réseau Wi-Fi and voir l'état actuel de la connexion. Assurez-vous que la fonction Wi-Fi est activée. Dans la liste des réseaux disponibles, sélectionnez votre réseau Wi-Fi préféré, par exemple XXXX. Fournissez un mot de passe d'accès si nécessaire.

IMPORTANT ! Pour vous connecter à un réseau Wi-Fi, assurez-vous que le dongle Wi-Fi (en option) est correctement connecté au panneau. Pour plus d'informations, veuillez consulter page 29.

Personnaliser Réseau Appareil Sécurité Système < Réseau / Wi-Fi / Wi-Fi Réseau disponible Optoma-Staff3 Optoma-Staff

Remarque : Si votre réseau Wi-Fi préféré n'est pas listé dans la liste, sélectionnez ⚙ pour rafraîchir la liste. Pour entrer le réseau Wi-Fi manuellement, sélectionnez +

- Sélectionnez Ethernet pour configurer les paramètres du LAN. Dans la section Paramètres IP, sélectionnez le type de réseau : Statique ou DHCP. Si vous choisissez le type de réseau Statique, sélectionnez et entrez les paramètres de connexion, tels que l'adresse IP, la passerelle, la longueur du préfixe réseau, et le reste.

IMPORTANT ! Pour vous connecter à un réseau câblé, vous devez connecter correctement un câble Ethernet entre le dispositif de réseau câblé (un routeur ou un commutateur) et le panneau.

Personnaliser Réseau Appareil Sécurité Système < Réseau / Ethernet / Adresse MAC 00:27:6C 05:11:E5 Paramètres IP DHCP Adresse IP 10.5.19.68 Passerelle 10.5.13.254 Longueur du préfixe réseau - DNS 1 10.5.1.7 DNS 2 10.5.1.8 Network

OPÉRATIONS DE BASE

- Activez la fonction Hotspot portable pour partager le réseau Wi-Fi avec d'autres appareils sans fil. Modifiez le nom du réseau et définissez un mot de passe d'accès si nécessaire.

Personnaliser Réseau Appareil Sécurité Système < Réseau / Wi-Fi / Hotspot portable / Hotspot portable Nom du réseau wPS-1673 Sécurité Aucun

Remarque : Pour une connexion sécurisée, réglez le cryptage Wi-Fi (champ Sécurité) sur WPA2-PSK. Entrez ensuite le mot de passe d'accès et sélectionnez OK.

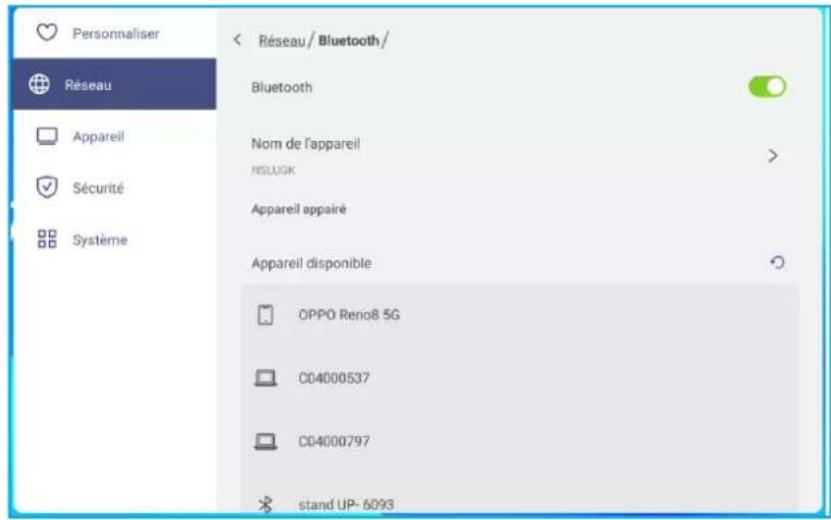

- Sélectionnez Bluetooth pour activer Bluetooth et vous connecter à d'autres périphériques Bluetooth à proximité. Cet écran prend en charge la version 5,2 de Bluetooth et peut se connecter par exemple à un clavier, une souris et un haut-parleur Bluetooth.

sélectionnez les options suivantes :

• Nom de l'appareil pour entrer un nouveau nom de périphérique. Pour confirmer la modification, sélectionnez OK.

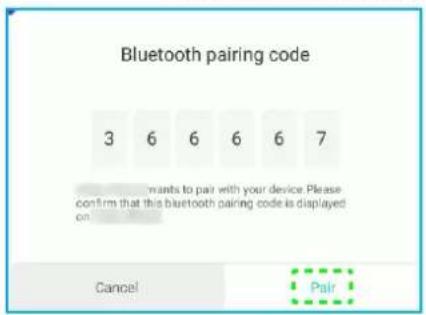

• Dans la liste Périphériques disponibles, sélectionnez le périphérique auquel vous voulez vous connecter.

Personnaliser Réseau Appareil Sécurité Système Réseau / Bluetooth / Bluetooth Nom de l'appareil NSLUCK Appareil appaire Appareil disponible OPPO Reno8 5G CD4000537 CD4000797 stand UP- 6093

Assurez-vous que les codes d'apparaige sont les mêmes sur les deux appareils et, s'ils correspondent, sélectionnez Appairer pour confirmer.

Panneau Appareil portable

Remarque : Si le périphérique Bluetooth n'est pas listé dans la liste des périphériques disponibles, assurez-vous que le périphérique est à proximité du panneau et que Bluetooth est activé. Puis sélectionnez pour rafraîchir la liste.

- Sélectionnez VPN pour configurer les paramètres du VPN.

OPÉRATIONS DE BASE

Con guration des paramètres de l'appareil

Dans le menu Paramètres, sélectionnez pour ouvrir le menu Appareil, puis procédez comme suit :

Personnaliser Réseau Appareil Sécurité Système < Appareil / Changement auto de source Tiling > Identifiant appareil 00 > Service SAMBA > Stockage > Applications > OMS > Account Panel Always display on top

• Activez Changement auto de source pour permettre au système de basculer automatiquement au nouveau signal source lorsque l'appareil connecté est mis sous tension.
• Sélectionnez Tiling pour configurer les paramètres de mosaïque. Procédez comme suit :

Personnaliser Réseau Appareil Sécurité Système < Appareil / Tiling / Tiling Monitor settings 1x1(HxV), Position 1 Frame comp

- Tiling : Activez ou désactivez la fonction de mosaïque.

Remarque : La sortie HDMI et la fonction de mosaïque ne prennent pas en charge les sources Android et HDMI 3.

- Paramètres du moniteur : Configurez les paramètres du panneau pour créer un mur vidéo. Spécifiez la zone du panneau (moniteurs H x moniteurs V) et choisissez la position actuelle du panneau dans le mur vidéo. Puis sélectionnez OK pour enregistrer les réglages.

Remarque : Vous pouvez configurer jusqu'à 5x5 écrans dans un mur vidéo.

OPÉRATIONS DE BASE

1	2	3	4	5
6	7	8	9	10
11	12	13	14	15
16	17	18	19	20
21	22	23	24	25

L'ID de position change dynamiquement en fonction des valeurs de H et V.

H = x, V = y, Plage de valeur de la position = x*y ; Valeur = 1\~xy. (x=1\~5, y=1\~5).

Comptée de gauche à droite, puis de haut en bas.

Configuration	Résolution totale	Chaque appareil
		H	V
1x1	108020 3840*2160	3840 2160
2x2 1920 1
3x3 1280 7
4x4 960 540
5x5 768 432

Remarque : La solution sera toujours 3840*2160, quel que soit le nombre de dispositifs utilisés pour la mosaïque. Toutefois, si la source d'entrée ne prend pas en charge la résolution 4K, la résolution globale correspondra à celle de la source d'entrée.

- Comp. Cadre : Lorsque cela est activé, le système ajuste automatiquement l'image pour compenser l'écart entre chaque zone d'affichage.

Remarque : La fonction Comp. Cadre ne fonctionne qu'avec la fonction de mosaïque.

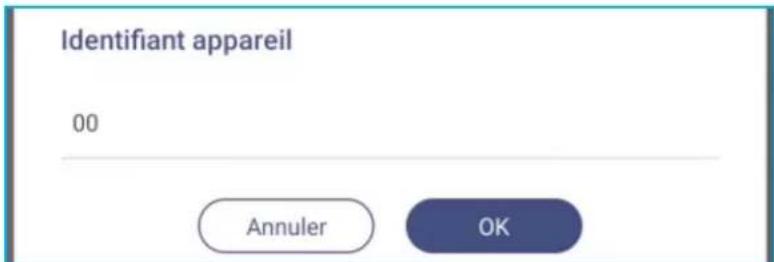

- Sélectionnez ID appareil pour affecter un nouvel ID au panneau. Pour confirmer, sélectionnez OK.

Identifiant appareil 00 Annuler OK

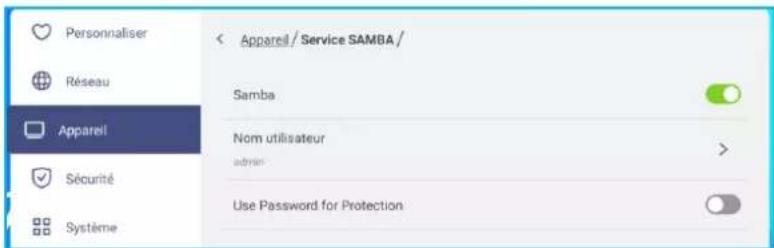

- Sélectionnez Service SAMBA pour activer ou désactiver le service de fichiers et d'impression du panneau sur d'autres périphériques.

Configurez les réglages suivants :

• Samba : Activer ou désactiver le service Samba.
• Nom d'utilisateur : Entrez un nom d'utilisateur pour accéder au serveur Samba.
• Mot de passe de l'utilisateur de protection : Active ou désactive la saisie d'un mot de passe lors de l'accès au serveur Samba. Lorsque activée, créez un mot de passe de 11 chiffres de long.

Personnaliser Réseau Appareil Sécurité Système < Apparel / Service SAMBA / Samba Nom utilisateur adrien Use Password for Protection

OPÉRATIONS DE BASE

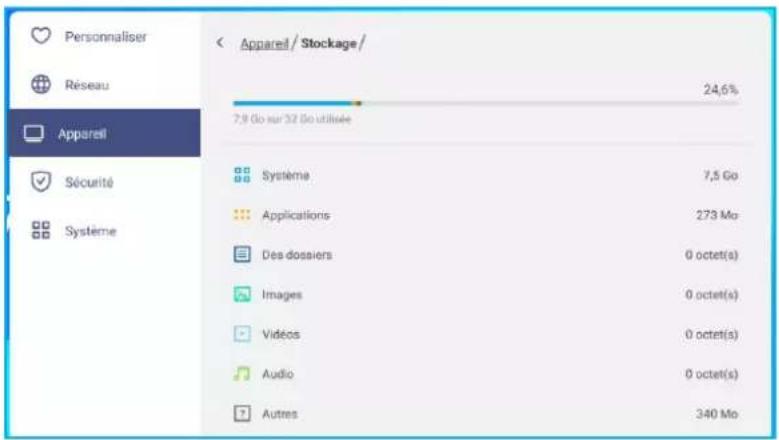

- Sélectionnez Stockage pour voir l'utilisation du stockage.

Personnaliser Réseau Apparel Sécurité Système Apparel / Stockage / 24,6% 7,8 Go sur 32 Go utilisée Système 7,5 Go Applications 273 Mo Des dossiers 0 octet(s) Images 0 octet(s) Vidéos 0 octet(s) Audio 0 octet(s) Autres 340 Mo

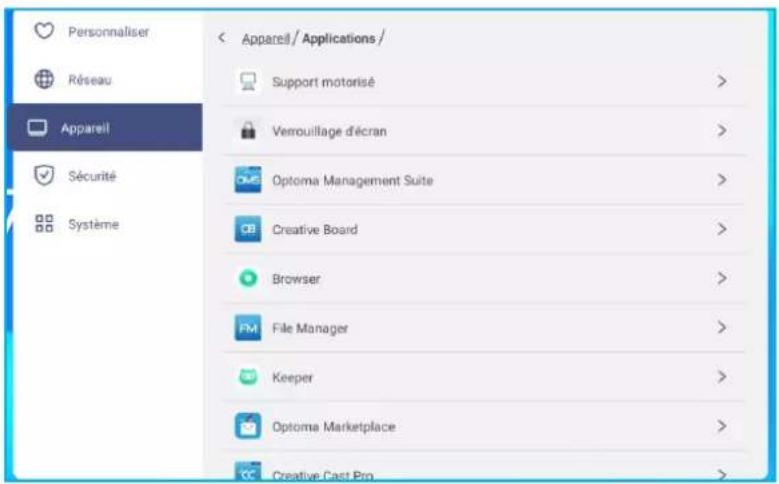

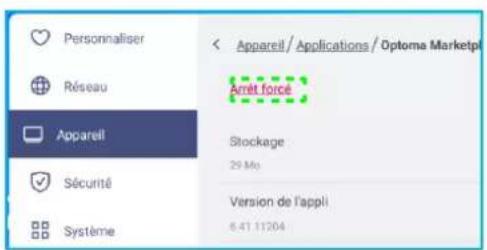

- Sélectionnez Applications pour voir les informations sur les applis, effacer les données et le cache des applis et forcer l'arrêt des applis.

Personnaliser Réseau Appareil Sécurité Système < Appareil / Applications / Support motorisé Verrouillage d'écran Optoma Management Suite Creative Board Browser File Manager Keeper Optoma Marketplace Creative Cast Pro

Sélectionnez une application dans la liste pour l'arrêter de force (sélectionnez Arrêter de force), afficher son stockage et effacer ses données (sélectionnez Effacer les données) et son cache (sélectionnez Effacer le cache), afficher la version de l'application et définir les autorisations.

Personnaliser Réseau Appareil Sécurité Système Appareil / Applications / Optoma Marketpl Arêt force Stockage 29 Mo Version de l'appli 6.41.11204

Personnaliser Réseau Appareil Sécurité Système Appareil / Applications / Optoma Marketplace / Sto Effacer les données Effacer le cache Total 29 Mo Application

OPÉRATIONS DE BASE

• Sélectionnez OMS pour définir les paramètres de gestion à distance. Pour plus d'informations, veuillez consulter page 90.

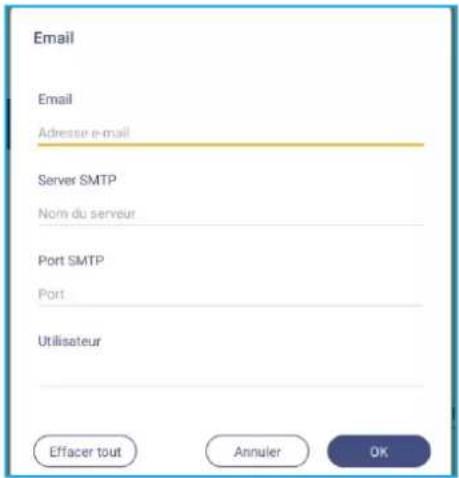

• Sélectionnez E-mail pour configurer les paramètres d'e-mail. Entrez l'adresse IP, l'ID, le mot de passe, l'adresse SMTP et les autres informations requises. Sélectionnez OK pour enregistrer les paramètres.

Email Email Adresse e-mail Server SMTP Nom du serveur Port SMTP Port Utilisateur Effacer tout Annuler OK

OPÉRATIONS DE BASE

Configuration des paramètres de sécurité

Dans le menu Paramètres, sélectionnez pour ouvrir le menu Sécurité, puis procédez comme suit :

Personnaliser Réseau Appareil Sécurité Système < Sécurité / Mot de passe venrouillage écran > Paramètre avancé >

- Sélectionnez Mot de passe de verrouillage de l'écran pour définir le mot de passe de verrouillage de l'écran. Entrez deux fois un mot de passe à 4 chiffres à l'invite, puis sélectionnez OK pour confirmer.

Nouveau mot de passe Nouveau mot de passe Longueur autorisée de 4 chiffres Confirmer le nouveau mot de passe Confirmer le nouveau mot de passe Annuler OK

Remarque : Pour retirer le mot de passe de verrouillage de l'écran, sélectionnez Effacer le mot de passe de verrouillage écran (visible uniquement une fois le mot de passe défini) et entrez le mot de passe actuel. Puis sélectionnez OK pour confirmer.

Effacer le mot de passe Mot de passe actuel Mot de passe actuel Annuler OK

OPÉRATIONS DE BASE

- Sélectionnez Paramètre avancé pour définir ou modifier le mot de passe des paramètres avancés et activer ou désactiver l'installation d'applications tierces. Faites ce qui suit :

Remarque : Les paramètres avancés du MENU DEBUG sont également accessibles avec le mot de passe des paramètres avancés défini dans ce menu.

a) Saisissez le mot de passe des paramètres avancés à l'invite pour accéder aux paramètres avancés, puis sélectionnez OK pour confirmer.

Remarque : Le mot de passe par défaut est 1 + 2 + 3 + 4.

Paramètre avancé Mot de passe Mot de passe Annuler OK

b) Sélectionnez l'un des éléments suivants :

Personnaliser Réseau Appareil Sécurité Système < Sécurité / Paramètre avancé / Modifier le mot de passe CA File Protection Policy Always Keep Autorisations Source inconnue Installer l'application depuis le marketplace Désinstaller l'application

- Modifier le mot de passe : Entrez le mot de passe actuel et le nouveau mot de passe deux fois de suite. Puis sélectionnez OK pour confirmer.

Modifier le mot de passe Mot de passe actuel Mot de passe actuel Nouveau mot de passe Longueur autorisée de 4 chiffres Confirmer le nouveau mot de passe Confirmer le nouveau mot de passe Annuler OK

- Réinitialiser le mot de passe par défaut : Entrez le mot de passe actuel et sélectionnez Remise à zéro pour confirmer. Le mot de passe est réinitialisé à 1 + 2 + 3 + 4.

Réinitialiser le mot de passe par défaut ? Mot de passe actuel Mot de passe actuel Annuler Remise à zéro

OPÉRATIONS DE BASE

- Sélectionnez CA pour afficher et modifier les certificats CA fiables, les informations d'identification stockées par l'utilisateur, et plus.

• Sélectionnez Certificats de confiance pour afficher et modifier les certificats CA de confiance.
• Sélectionnez Informations d'identification d'utilisateur pour afficher et modifier les informations d'identification enregistrées par l'utilisateur.
• Sélectionnez Installer à partir du stockage pour installer les informations d'identification à partir du stockage.
• Sélectionnez Effacer tout le contenu des identifiants pour supprimer toutes les informations d'identification de l'utilisateur.

Sélectionnez Effacer à l'invite pour confirmer.

Effacer tout le contenu des identifiants ? Annuler Effacer

• Dans Autorisations, sélectionnez Source inconnue et activez ou désactivez l'installation de logiciels tiers à partir de sources inconnues.
• Dans Autorisations, sélectionnez Installer l'application depuis le marché et activez ou désactivez l'installation de logiciels tiers depuis Optoma Marketplace
• Dans Autorisations, sélectionnez Verrouillage des paramètres OSD/Lanceur et activez ou désactivez la modification des paramètres du menu OSD.
• Dans Clone, sélectionnez Importer les paramètres du lanceur pour importer les paramètres du lanceur à partir de la mémoire.
• Dans Clone, sélectionnez Exporter les paramètres du lanceur pour exporter les paramètres de lancement dans la mémoire.

OPÉRATIONS DE BASE

Activation ou désactivation d'un disque USB Wi-FI/USB

a) Appuyez sur Entrée + 5 + 9 + 8 + 0 de la télécommande.

Le menu Revendeur s'ouvre.

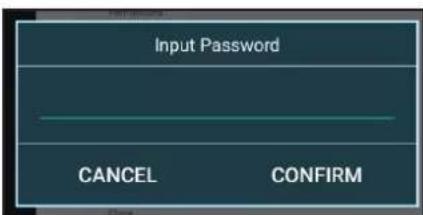

b) Sélectionnez Paramètres avancés, puis entrez le Mot de passe des paramètres avancés après l'invite et sélectionnez OK.

Remarque : Le mot de passe par défaut des les paramètres avancés est 1 + 2 + 3 + 4. Puis sélectionnez CONFIRMER.

Input Password CANCEL CONFIRM

c) Sélectionnez Activer disque USB pour activer ou désactiver le disque USB Wi-Fi/USB.

Si le réglage actuel est ÉTEINT et que vous voulez activer la fonction, appuyez sur le bouton Entrer de la télécommande. Puis sélectionnez CONFIRMER et appuyez sur le bouton Enter. Le panneau redémarrera automatiquement pour appliquer les paramètres.

Configuration des paramètres du système

Dans le menu Paramètres, sélectionnez pour ouvrir le menu Système, puis procédez comme suit :

Personnaliser Réseau Appareil Sécurité Système Langue Français Clavier Démarrage et arrêt > Puissance > HDMI CEC > Mode Veille Mise à jour >

- Sélectionnez Date et heure pour configurer les paramètres liés à la date et à l'heure. Sélectionnez l'un des éléments suivants :

Personnaliser Réseau Appareil Sécurité Système Système / Date et heure / Date et heure automatique Date PARTEL 19.2021 Heure 07:34 AM Fuseau Horaire London Utiliser le format 24 heures

• Faites glisser le commutateur Date et heure automatique vers la droite pour régler automatiquement la date et l'heure. Si vous désactivez cette fonction, vous pouvez régler manuellement les paramètres Date et Heure.
• Sélectionner le fuseau horaire pour sélectionner/changer le fuseau horaire de votre zone.

• Utiliser le format 24 heures (13:00) pour activer ou désactiver l'affichage de l'heure au format 24 heures.

• Sélectionnez Langue pour sélectionner l'une des options de langue disponibles : Anglais, Français, Espagnol, Chinois Traditionnel, Chinois Simplifié, Portugais, Allemand, Néerlandais, Polonais, Russe, Tchèque, Danois, Suédois, Italien, Turc, Arabe, Roumain, Hongrois, Finnois ou Norvégien.

• Sélectionnez Clavier pour afficher et gérer les claviers.

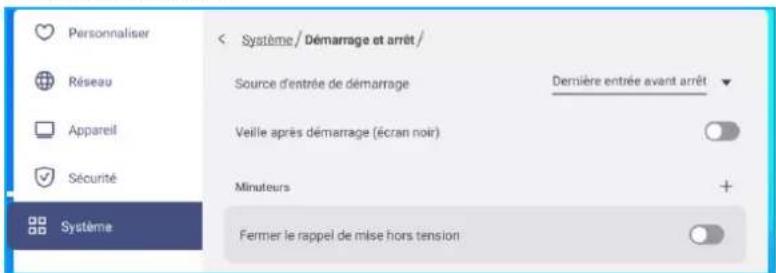

• Sélectionnez Démarrage et arrêt pour configurer les paramètres liés au démarrage et à l'arrêt du panneau. Sélectionnez l'un des éléments suivants :

Personnaliser Réséau Appareil Sécurité Système < Système / Démarrage et arrêt / Source d'entrée de démarrage Dernière entrée avant arrêt Veille après démarrage (écran noir) Minuteurs + Fermer le rappel de mise hors tension

- Source d'entrée au démarrage pour sélectionner l'une des options d'entrée disponibles : Dernière entrée d'arrêt, Android, HDMI1, HDMI2, HDMI3 ou Type-C.

OPÉRATIONS DE BASE

• Veille après le démarrage (écran noir) pour activer ou désactiver la veille après le démarrage.
• Fermer le rappel de mise hors tension pour activer ou désactiver le rappel de mise hors tension lorsque l'arrêt du panneau est programmé.
• Minuteries ⇒ + pour définir une programmation de démarrage et d'arrêt. Pour créer une programmation, procédez comme suit :

a) Pour activer la minuterie de démarrage et / ou la minuterie d'arrêt, cochez les cases à côté de Minuterie de démarrage and Minuterie d'arrêt.
b) Définissez l'heure et sélectionnez le(s) jour(s) lorsque vous désirez que le panneau suive cette programmation de démarrage ou d'arrêt.
c) Sélectionnez Ajouter pour enregistrer la programmation.

Ajouter un nouveau minuteur 11 59 AM 0 0 PM 1 1 Répetitions Dim Lun,Mai,Met,Jeu,Ven,Sam Minuterie • Minuteur Démarrage ○ Minuteur Arrêt Annuler Ajouter

d) Activez (ou désactivez) la nouvelle programmation dans le menu Minuteries.

Personnalliser Réseau Appareil Sécurité Système < Système / Démarrage et arrêt / Source d'entrée de démarrage Dernière entrée avant arrêt Veille après démarrage (écran noir) Minuteurs + Fermer le rappel de mise hors tension 01:00 PM Lun

Remarque :

• Sélectionnez pour modifier ou supprimer la programmation.
• Vous pouvez définir jusqu'à 3 programmations.

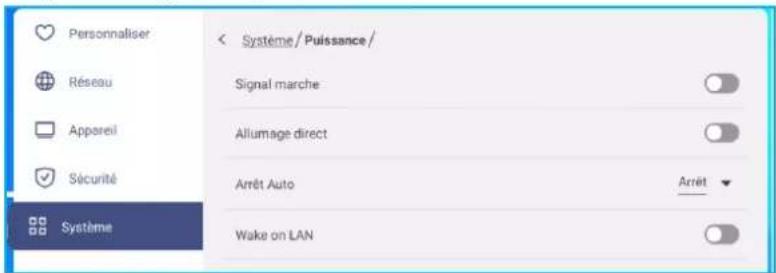

- Sélectionnez Puissance pour configure les paramètres d'alimentation. Sélectionnez l'un des éléments suivants :

Personnaliser Réseau Appareil Sécurité Système - Signal marche pour activer ou désactiver le démarrage du panneau lorsqu'un signal d'entrée est détecté. - Allumage direct pour activer ou désactiver le démarrage du panneau depuis la source d'alimentation. Remarque : La fonction de mise sous tension directe facilite les installations reposant sur des minuteries de mise sous tension.

OPÉRATIONS DE BASE

- L'élément Arrêt Auto pour sélectionner l'un des intervalles de temps en minutes afin d'éteindre automatiquement le panneau lorsqu'aucune source d'entrée n'est détectée : Désactiver (la fonction est désactivée), 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55 ou 60. - Wake on LAN pour activer ou désactiver le démarrage à distance du panneau via le LAN. Remarque : La mise sous tension par le réseau ne peut pas fonctionner et est grisée lorsque le mode d'alimentation (veille) est réglé sur Actif. - Sélectionnez HDMI CEC pour activer ou désactiver l'une des options disponibles : Affichage allumé puis lecteur allumé, Affichage éteint puis lecteur éteint, Lecteur allumé puis affichage allumé ou Lecteur éteint puis affichage éteint. - Sélectionnez Mode d'alimentation en veille pour sélectionner l'une des options disponibles : Eco ou Actif. Par défaut, l'élément Actif n'est pas visible. Pour activer l'option Actif, procédez comme suit : a) Appuyez sur les touches Entrée + 5 + 9 + 8 + 0 de la télécommande. Le menu Revendeur s'ouvre.

Dealer Menu Advanced settings Active Standby <= OFF => Exit

b) Sélectionnez Veille active pour activer ou désactiver la fonction Veille active.

Dealer Menu Advanced settings Active Standby <= OFF => Exit

Si le réglage actuel est ÉTEINT et que vous voulez activer la fonction, appuyez sur le bouton Entrer de la télécommande pour activer la fonction. Les modifications prennent effet immédiatement.

Dealer Menu Advanced settings Active Standby <= OPEN => Exit

c) Sélectionnez Quitter et appuyez sur le bouton Entrer de la télécommande pour fermer le menu Dealer. L'option Actif est disponible dans le menu Système⇒Mode d'alimentation en veille.

Mode Veille Mise à jour Eco. Actif

Remarque :

- OMS et mise sous tension à distance par contrôle LAN ne fonctionnent que lorsque le mode d'alimentation en veille est réglé sur Actif. • Le mode de veille active consomme plus d'énergie car le système n'éteint que le rétroéclairage alors que la carte mère continue de fonctionner fonctionne pour écouter les commandes de mise sous tension LAN et OMS. Si vous n'avez pas besoin de mise sous tension à distance, nous vous suggérons d'utiliser Eco. Mode veille pour économiser plus d'énergie. - Il est également fortement recommandé de revenir à Eco. Mode veille et éteint le panneau pendant un certain temps. Cela aide le système du panneau à libérer la mémoire et la charge processeur.

OPÉRATIONS DE BASE

\- Sélectionnez Mettre à jour pour configurer les options de mise à niveau. Sélectionnez l'un des éléments suivants :

Personnaliser Réseau Appareil Sécurité Système Mise à jour du logiciel via USB >

\- Mise à jour du logiciel OTA (Over-The-Air) pour activer ou désactiver la mise à niveau du logiciel via Internet. Sélectionnez Vérification de mise à jour à la mise sous tension pour vérifier si un fichier de mise à jour est disponible sur Internet lors de la mise sous tension. Sélectionnez Téléchargement auto pour activer le téléchargement automatique des fichiers de mise à jour lors de la mise sous tension. Pour mettre à jour le système manuellement, procédez comme suit : a) Sélectionnez METTRE À JOUR à l'invite.

System update available Would you like to update now? LATER UPDATE

b) Sélectionnez TÉLÉCHARGER dans la fenêtre de mise à jour du système.

System Update Latest updating date: 2022/01/20 08:54 Version 20220110153222 1.4MB Default test DOWNLOAD CLOSE

c) Sélectionnez METTRE À JOUR pour commencer le processus de mise à jour.

Update system now? Your device needs to restart to finish installing update. LATER UPDATE

Attendez jusqu'à ce que le processus de mise à jour se termine. Remarque : La mise à jour du logiciel via Internet requiert une connexion réseau.

OPÉRATIONS DE BASE

\- Mise à niveau du logiciel par USB pour mettre à jour le logiciel à partir d'un disque flash USB. Remarque : Pour effectuer la mise à jour du logiciel, enregistrez d'abord le fichier de mise à jour sur le disque flash USB, puis connectez le disque à l'un des ports USB du panneau. Ouvrez Paramètres avancés ⇒ Système ⇒ Mise à jour ⇒ Mise à niveau du logiciel par USB et sélectionnez Commencer à l'invite.

Mettez le fichier du firmware sur une clé USB et connectez-la à l'écran Annuler Commencer

Remarque : Si vous mettez à niveau le firmware du panneau à partir d'un disque USB, décompressez d'abord le fichier de mise à niveau, puis copiez le fichier décompressé dans le répertoire racine de l'USB. Assurez-vous que le disque flash USB est formaté en FAT32.

IMPORTANT!

• Au cours du processus de mise à jour, que ce soit par OTA ou à partir d'un disque USB, NE PAS éteindre le panneau et NE PAS retirer la clé USB du panneau. Ceci pourrait endommager l'appareil. • Si vous mettez à jour le panneau à partir d'un disque USB, toutes les données utilisateur enregistrées sur le disque USB seront effacées. Si vous mettez à jour le panneau via Internet (OTA), toutes les données utilisateur resteront intactes. \- Sélectionnez Notes juridiques pour afficher les conditions d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et la licence des logiciels libres et des logiciels tiers.

Personnaliser Réseau Appareil Sécurité Système Politique de confidentialité > Politique de cookies > Licence des logiciels Open Source et tiers >

UTILISATION DES APPLICATIONS

Dans l'écran d'accueil, sélectionnez : : : et appuyez sur le bouton Entrer de la télécommande pour afficher la liste des applications.

Remarque :

• Pour installer une application tierce, vous devez d'abord activer le paramètre Source inconnue dans le menu Sécurité → Paramètres avancés. Veuillez consulter page 56. Vous pouvez ensuite installer le fichier APK (Android Package) téléchargé sur votre système. En général, vous pouvez utiliser la télécommande pour naviguer parmi les options lorsque vous utilisez une application. Mais certaines applications ne peuvent pas être utilisées avec la télécommande. Dans ce cas, connectez une souris au panneau. IMPORTANT ! Le système d'exploitation Android 11 intégré n'est pas un Android standard. En tant que tel, Google Play n'est pas disponible dans la liste des applications. L'application tierce installée ne fonctionnera peut-être pas correctement si elle n'est pas conçue pour le panneau. Optoma ne garantit pas que ces applications installées automatiquement fonctionnent. Les écrans plats d'Optoma tournent sur un système d'exploitation Android personnalisé et ne prennent pas en charge les services Google Play. Le système d'exploitation peut ne pas être compatible avec toutes les applis Android tierces. Les applis Android tierces peuvent varier en qualité. Certaines contiennent même des codes malveillants qui pourraient compromettre la sécurité du système et invalider la garantie du produit. Optoma ne fait aucune déclaration concernant la qualité, la sécurité ou l'adéquation des applis tierces, ni sur leur compatibilité avec l'écran plat Optoma. Optoma décline toute responsabilité en cas de dommage, de défaut, de perte de fonctionnalité ou de problème de sécurité résultant, directement ou indirectement, de l'installation d'applis tierces sur l'écran plat. L'assistance d'Optoma pour la résolution de tout problème résultant potentiellement de l'installation d'applis tierces sera facturée et peut être limitée. Les informations sont correctes au moment de la rédaction, et sont sujettes à modification.

Toutes les applications Tutoniels Verrouillage d'écran OMS CB Browser File Manager Keeper Optoma Marketplace Creative Cost Pro Lecteur Média WPS Office

UTILISATION DES APPLICATIONS

Creative Cast

 Sélectionnez CC Creative Cast pour commencer le partage et la projection sans fil via le Wi-Fi ou réseau local.

IMPORTANT!

• Le panneau et votre appareil mobile / ordinateur doivent être connectés au même réseau Wi-Fi ou LAN. - Pendant le fonctionnement, assurez-vous de pouvoir accéder à Internet. Systèmes d'exploitation pris en charge pour le Casting

Collavision Senders Version disponible
Windows Windows 7, 8, 8.1, 10, 11 et supérieur
Mac Mac OS X 10.12 et supérieur
iPhone iOS 13 et supérieur
[k6YY] Android Android 7.0 et supérieur
Chrome	Navigateur Chrome OS V83 et supérieur

Partage propriétaire

Fonctionnalités Système d'exploitation
Partage Web (Web Sender)	Navigateur Chrome
Prise en charge d'AirPlay iOS 9 et supérieur
Chromecast	• Téléphone Android avec Android 8,0 ou supérieur• Tablette Android avec Android 8,0 ou supérieur• iPhone ou iPad avec iOS 14.0 ou supérieur

UTILISATION DES APPLICATIONS

Appareil mobile

Lorsque l'écran des instructions de configuration apparaît, numérisez le code QR pour télécharger et installer l'appli Creative Cast sur votre appareil mobile.

WPS-7519 4556 Creative Cast CC GETTING STARTED Launch APP or Connect by Web http://18.6.20.223 Search W - to PSCB Meeting that Select Device → ***8 Enter Login Code GET THE APP From your Browser https://www.optamia.com/creativecast/ On your Mobile Download via App Store open Google Play

Pour vous connecter au panneau, procédez comme suit : Remarque : Les étapes de connexion sont décrites pour un appareil iOS. 1. Lancez l'appli Creative Cast CC. Sélectionnez l'appareil, puis appuyez sur Commencer la diffusion.

Creative Cast Optoma Creative Optoma A Optoma B Optoma C Optoma D Everything on your screen, including notifications, will be recorded. Enable Do Not Disturb to prevent unexpected notifications. Screen Broadcast Creative Cast Start Broadcast

UTILISATION DES APPLICATIONS

2. Saisissez le code de vérification de Creative Cast dans l'écran de lancement pour établir la connexion.

2:16 WPS-6325 Please Enter the Login Code ? 1 1 1 1| Join 1 2 3 4 5 6 7 8 9 0

3. Appuyez sur l'un des éléments suivants :

2:17 WPS-6325 Mirroring Photos Camera Documents Video Remote View Smart Control Screen Control

UTILISATION DES APPLICATIONS

- Miroir pour reproduire l'écran de votre appareil mobile sur le panneau. - Photo pour afficher et partager des photos. - Caméra pour diffuser la caméra de votre appareil mobile sur le panneau. - Documents pour afficher et partager des documents. • Vidéo pour afficher et partager des vidéos. - Vue à distance pour reproduire l'écran du panneau sur votre appareil mobile avec une fonction d'annotation et d'enregistrement d'image. - Smart Control pour utiliser votre appareil mobile comme une télécommande pour contrôler le panneau. - Contrôle de l'écran pour mettre en miroir l'écran du panneau sur votre appareil mobile. Vous pouvez utiliser votre appareil mobile pour faire fonctionner le panneau. - Menu personnalisé pour personnaliser le menu de Creative Cast sur votre appareil mobile. - Paramètres pour modifier le nom d'utilisateur de votre appareil mobile et afficher la version de Creative Cast. 4. Pour arrêter la diffusion de l'écran, appuyez sur .

9:41 AM Optoma Creative

Ordinateur

Vous pouvez reproduire l'écran de votre ordinateur via le navigateur Chrome ou Creative Cast. Pour utiliser l'une ou l'autre de ces options, ouvrez le navigateur et entrez dans le champ URL l'adresse IP qui s'affiche sur l'écran de lancement. Par exemple, http://10.5.13.83.

CC Creative Cast Username LoginCode Login Get Apps Get Apps Hint: On Windows and Chrome OS the entire system audio can be captured, but on Linux and Mac only the audio of a tab can be captured.

\- Pour télécharger Creative Cast, sélectionnez l'icône du système d'exploitation correspondant à côté du lien Obtenir des applis.

UTILISATION DES APPLICATIONS

\- Pour commencer la diffusion de l'écran à partir du navigateur Chrome, entrez votre nom d'utilisateur préféré (UserName), le code de connexion (code de vérification sur l'écran de lancement) et sélectionnez Connecter. Sélectionnez ce que vous voulez partager, puis cliquez sur Partager.

Remarque :

• Si vous voulez partager l'audio pendant la diffusion de l'écran, sélectionnez dans l'écran de lancement.

CC Creative Cast II □ [播放] [3]

• Le nom d'utilisateur que vous entrez pour la diffusion d'écran sera également utilisé en mode Modération.

Choose what to share 10.5.13.83 wants to share the contents of your screen. Entire Screen Window Chrome Tab Creative Cast Creative Cast Creative Cast Share tab audio Share Cancel

Pour arrêter le partage, procédez comme suit : \- Cliquez sur Arrêter le partage dans votre navigateur ou

192.168.50.76 is sharing your screen. Stop sharing Hide

• Cliquez sur dans l'écran de lancement.

CC Creative Cast II [ ] [ ]

UTILISATION DES APPLICATIONS

Pour commencer la diffusion de l'écran à partir de l'application de bureau, téléchargez Creative Cast sur votre ordinateur. 1. Lancez l'appli et cliquez sur le nom de l'appareil. \- Si le panneau n'est pas listé dans la liste des salles, entrez manuellement l'adresse IP du panneau dans le champ Entrer une adresse IP. Appuyez sur la touche Entrée pour commencer la recherche de l'appareil.

Creative Cast Optoma Creative Optoma A Optoma B Optoma C Optoma D

2. Entrez le code de connexion depuis l'écran de lancement et sélectionnez Joindre.

Optoma Creative Please Enter the Login Code ? Join

UTILISATION DES APPLICATIONS

3. Cliquez sur l'un des éléments suivants :

Creative Cast Mirroring Remote View

- Miroir pour reproduire l'écran de votre ordinateur sur le panneau. - Vue à distance pour reproduire l'écran du panneau sur votre ordinateur avec une fonction d'annotation et d'enregistrement d'image • PRO (MMode de modération) pour sélectionner jusqu'à 4 écrans à afficher sur le panneau. Entrez le mot de passe et cliquez sur Démarrer. Remarque : Pour modifier le mot de passe, veuillez consulter «Paramètres de Creative Cast» à la page 71.

Optoma Creative PRO Moderation Mode Enter the password to start moderator management of screen sharing. Adams Enter Password Start

UTILISATION DES APPLICATIONS

Sélectionnez les écrans à afficher.

Options-WPS.CC Please drag sender here Split screen 1 Please drag sender here Split screen 2 Please drag sender here Split screen 3 Please drag sender here Split screen 4 Playing (0) Stop All Standby (1) Search Optoma-WPS.CC

4. Pour quitter le mode de modération, sélectionnez Quitter .

Paramètres de Creative Cast

Sélectionnez - puis sélectionnez l'une des icônes suivantes pour configurer les paramètres de l'écran de lancement de Creative Cast. • Groupement pour partager l'écran avec d'autres appareils. - Paramètres pour gérer les paramètres de connexion, afficher la version de Creative Cast et la mise à jour du logiciel, configurer les paramètres du code de connexion, définir le mot de passe administrateur de l'utilisateur Modérateur, et activer ou désactiver la fonction de fenêtre flottante.

Settings Connectivity Wi-Fi Hotspot SSID WPS-3003 only valid with Wi-Fi AP is on Band 2.4GHz IP 0.0.0.0 Wi-Fi Station Wi-Fi connect to PTSGI-Meeting IP 192.168.50.116 Ethernet IP 10.0.20.182 Security Login Code Random Admin Password ***** Change Function Floating Window Upgrade Upgrade from OTA Upgrade Cancel OK

\- Réduire la barre de menu.

UTILISATION DES APPLICATIONS

Creative Board

 Sélectionnez CB Creative Board pour utiliser le tableau blanc collaboratif en ligne qui peut rassembler des équipes pour faire du brainstorming, des croquis et collaborer, à tout moment et n'importe où. Avant d'utiliser cette application, assurez-vous qu'une souris est correctement connectée au panneau. Remarque : La télécommande ne fonctionne pas avec cette application.

Creative Board Home Create new session Join with code Create new session Your session Collaboration Non-Collaboration Template Background & Template Select a background color or template to create new session. General(4) General General General Corporate(4) Corporate Create

Pour démarrer l'appli, procédez comme suit : 1. Sélectionnez l'onglet Créer une nouvelle session Puis sélectionnez un fond d'écran ou un modèle pour votre contenu. Remarque : Pour accéder à vos sessions dans le cloud, connectez-vous d'abord à Creative Board. \- Pour ouvrir une session récente, sélectionnez l'onglet Accueil et, dans Catégorie récente, sélectionnez la session que vous désirez continuer. \- Pour ouvrir une session de collaboration (enregistrée dans le cloud) ou sans collaboration (enregistrée localement), dans la catégorie Votre session, sélectionnez la session que vous désirez continuer. 2. Sélectionnez Créer et utilisez n'importe laquelle des activités décrites dans le tableau ci-dessous : Remarque : Le tableau flottant contient un grand nombre des principales fonctionnalités de l'application Creative Board, qui sont détaillées ici.

Élément Description
	Déplace le tableau flottant.	Sélectionnez et faites glisser pour déplacer le tableau flottant vers votre emplacement préféré sur l'écran.
	Réduit le tableau flottant.	Sélectionnez l'icône pour réduire le tableau flottant. Sélectionnez pour agrandir le tableau flottant.

UTILISATION DES APPLICATIONS

Élément Description

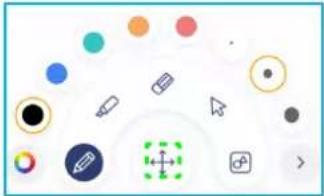

	Crayon	Écrire ou dessiner un trait de forme libre.Sélectionnez pour sélectionner l'épaisseur et la couleur de ligne désirées.- Sélectionnez pour modifier la palette de couleurs. Vous pouvez sélectionner cinq palettes de couleurs en fonction du thème ou les sélectionner individuellement.

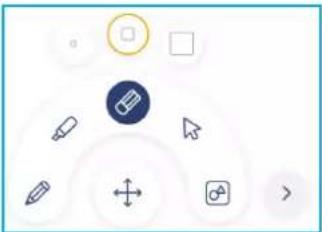

	Gomme	Effacez les zones de vos textes écrits ou de vos dessins. Sélectionnez la taille de la gomme et faites glisser sur la zone que vous voulez effacer.

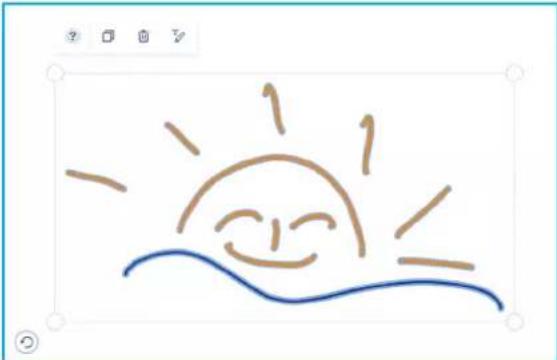

	Sélectionner	Sélectionnez un objet sur le tableau blanc. Sélectionnez sur l'un des éléments suivants afin de modifier la zone sélectionnée :(point limite) pour agrandir ou réduire.pour changer la couleur.pour dupliquer.pour supprimer.Tour reconnaître du texte ou une image.pour faire tourner.

UTILISATION DES APPLICATIONS

Élément Description
	Forme géométrique	Dessiner une forme géométrique.Sélectionnez la forme 2D, 3D désirée avec plusieurs options de couleur, utiliser une règle pour mesurer les distances et tracer des lignes, ou utiliser un rapporteur pour mesurer et tracer des angles.
	Plus d'outils	Sélectionnez l'un des outils suivants :éditeur de texte pour saisir et formater du texte.importer des fichiers JPG, PNG, ou PDF à partir de différents périphériques de stockage, y compris le stockage interne, un disque USB ou le cloud.intégrer une fenêtre de navigateur Web entièrement fonctionnelle. Vous pouvez faire des captures d'écran, redimensionner, déplacer, dupliquer et supprimer la fenêtre du navigateur.intégrer une caméra de document.
+	Ajouter une page.
≡	Menu	Sélectionnez l'une des options suivantes :Nouveau pour créer une nouvelle session.Ouvrir pour ouvrir une session de collaboration ou sans collaboration.Enregistrer/Enregistrer sous pour enregistrer/enregistrer le contenu actuel dans une session de collaboration ou sans collaboration.Importer pour importer un fichier JPG, PNG ou PDF.Exporter pour exporter la session avec un fichier JPG, PNG ou PDF.Paramètres pour activer ou désactiver ensuite l'enregistrement automatique pour les sessions sans collaboration, le mode d'écriture avec protection des yeux, la personnalisation du tableau flottant et la mise à jour du logiciel.Tutoriel pour lire le tutoriel de l'application Creative Board.

UTILISATION DES APPLICATIONS

Élément Description

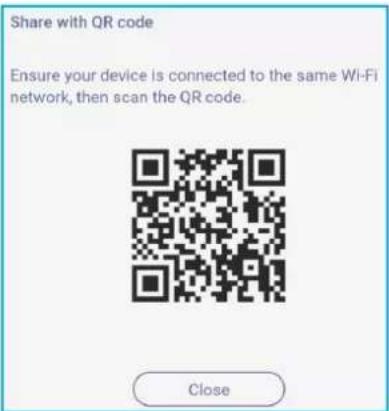

	Share(Partager)	Sélectionnez l'un des éléments suivants pour partager le fichier avec d'autres appareils :Code QR pour partager le fichier avec un code QR.Remarque:Avant de numériser le code QR pour télécharger le fichier, assurez-vous que le panneau et votre appareil mobile sont connectés au même réseau Wifi.E-mailpour envoyer le fichier par e-mail.Remarque:Si vous voulez envoyer le fichier par e-mail pour la première fois, vous êtes d'abord invité à configurer les paramètres d'e-mail. Pour plus d'informations, veuillez consulter page 53.
	Zoom	Fait un zoom avant ou un zoom arrière sur l'écran. Puis sélectionnez pour ouvrir la fenêtre de zoom. Déplacez la boîte rouge sur la zone que vous voulez afficher sur l'écran.Sélectionnez pour fermer la fenêtre de zoom.

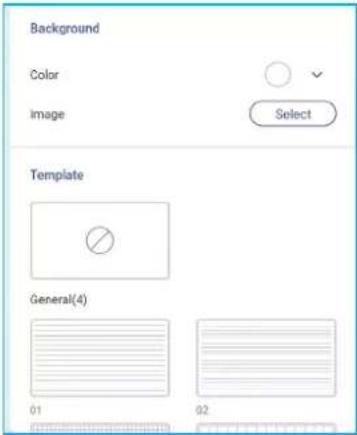

	Optionsd'arrière-plan	Sélectionnez un fond d'écran ou un modèle pour votre contenu. Sélectionner Sélectionner.Puis sélectionnez votre image dans le Gestionnaire de fichiers ou dans le navigateur et utilisez-la comme modèle pour votre session.

UTILISATION DES APPLICATIONS

Élément Description
	Supprimer une page	Supprime tous les éléments/objets que vous avez dessinés dans la page actuelle.
	Annuler Annuler votre dernière action.
	Rétablir Rétablissez votre dernière action.
	Gestionnaire de pages	Visualisez et gérez toutes les pages impliquées dans le projet en cours. Sélectionnez l'un des éléments suivants :2/3K pour ouvrir la page précédente ou suivante.Numéro de page, par exemple 2/3 pour ouvrir le gestionnaire de pages : Sélectionnez sur le côté gauche pour ajouter une page à gauche ou sur le côté droit pour ajouter une page à droite.Sélectionnez pour supprimer la page sélectionnée.
	Nom de session	Le nom de session par défaut est « Session sans titre ».Pour renommer la session, sélectionnez et entrez un nouveau nom à l'invite. Puis sélectionnez Enregistrer.Remarque :Vous pouvez également renommer la session dans l'onglet Accueil de Creative Board. Sélectionnez la session, puis sélectionnez ⋯ ⇒ Renommer. Sélectionnez Enregistrer à l'invite pour enregistrer les modifications.Si la session est marquée par l'icône , cela signifie qu'il s'agit d'une session de collaboration active et si l'icône est cela signifie qu'il s'agit d'une session de collaboration inactive. Toutes les autres sessions sont des sessions sans collaboration. Pour accéder aux sessions de collaboration, assurez-vous d'être connecté au Creative Board.

UTILISATION DES APPLICATIONS

Élément Description
	Se connecter	Connectez-vous àCreative Boardavec votre compteCreative Boardou avec votre compte Google pour créer des sessions de collaboration.[IMAGE]Une fois connecté, sélectionnez pour afficher les paramètres du compte ou sélectionnez pour vous déconnecter.
	Gestion des participants	Invitez des participants à rejoindre Google Classroom par le biais deCreative Board.Dans l'onglet Participants : sélectionnez , puis sélectionnez l'une des options suivantes :Par le biais de Google ClassroomEn envoyant une invitation par e-mail avec le mot de passe de la sessionEn envoyant un code de session.Dans l'onglet Participants, vous pouvez attribuer un rôle au participant (visualiseur ou éditeur), supprimer ( ) des participants, renouveler ( ) le code de la session et configurer ()les paramètres du participant.Sélectionnez pour accéder à l'onglet Groupe. Puis sélectionnez et entrez les informations du groupe, telles que le nom du groupe et les participants. Sélectionnez Enregistrer.Pour modifier les paramètres du groupe, sélectionnez ⋯⋯
	Gestion de Google Classroom	Affichez la salle de classe Google associée à votre compte de connexion. Sélectionnez pour passer à une autre salle de classe ou sélectionnez pour poster le lien de la session de Google Classroom.

UTILISATION DES APPLICATIONS

Gestionnaire de fichiers

 Sélectionnez Gestionnaire de fichiers pour gérer les fichiers et les dossiers.

Gestion des fichiers


Oploma Storage Internal Storage / Internal Storage 31.9% 22 GB free from 52 GB DISK DRIVE 3.3% 3.9 GB free from 4.0 GB Cloud Storage Download Collections Images Videos Document Music Alarms Dec 05 2022 Audiobooks Dec 05 2022 CreativeCast Dec 05 2022 DCIM Dec 05 2022 Documents Dec 08 2022 Download Dec 05 2022 Mark Dec 05 2022 Movies Dec 05 2022 Music Dec 05 2022 Notifications Dec 05 2022 OSPIaYlist Dec 08 2022 Pictures Dec 05 2022 Podcasts Dec 05 2022 Record Dec 15 2022 Ringtones Dec 05 2022

Sélectionnez un emplacement de stockage et recherchez un fichier ou un dossier que vous désirez visualiser, puis appuyez sur le bouton Entrer pour ouvrir un fichier ou un dossier. Le tableau ci-dessous vous aidera à naviguer dans le Gestionnaire de fichiers et ses fonctions.

Élément Description
	Images Affiche uniquement les fichiers d'image dans l'emplacement de stockage sélectionné.
	Vidéos Affiche uniquement les fichiers vidéo dans l'emplacement de stockage sélectionné.
	Document Affiche uniquement les fichiers de documents dans l'emplacement de stockage sélectionné.
	Musique Affiche uniquement les fichiers audio dans l'emplacement de stockage sélectionné.
	Affichage par vignettes Affiche les fichiers et les dossiers sous forme de vignettes.
	Vue en liste Affiche les fichiers et les dossiers sous forme de liste.
	Trier Trie les fichiers et les dossiers par nom ou par date dans l'ordre croissant ou décroissant.
	Rechercher Recherche des fichiers et des dossiers à l'aide de mots clés ou de noms.
	Version du logiciel Afficher la version du logiciel et mettre à jour l'appli (si nécessaire).
	Nouveau dossier Ajoute un nouveau dossier.

UTILISATION DES APPLICATIONS

Élément Description
	Sélectionner	Sélectionner des fichiers et des dossiers. Une fois sélectionné, sélectionnez l’un des éléments suivants :annuler votre dernière action.cocher / décocher tous les éléments.couper et coller les éléments.copier et coller les éléments.sûprimer les éléments.recommer un élément.partager un élément avec le code QR.Remarque: Pour le partage de fichiers avec code QR, assurez-vous que votre appareil mobile est connecté au même réseau que le panneau.compresser les éléments.déplacer / copier des éléments vers un autre emplacement ou afficher les détails des éléments.
	Partager des éléments	Partagez des éléments entre le panneau et votre appareil mobile via un navigateur Web.Remarque:Par défaut, tous les éléments que vous téléchargez dans le panneau sont enregistrés dans le dossierDownloadPour le téléchargement ascendant d’éléments, assurez-vous que votre appareil mobile est connecté au même réseau que le panneau.

UTILISATION DES APPLICATIONS

Stockage en cloud

Sélectionnez Gestionnaire de fichiers FM ⇒ Stockage en cloud pour créer un compte ou utiliser un compte existant pour accéder à votre compte de stockage dans le cloud.

Optoma Storage Internal Storage 32% 22 GB free from 32 GB DISK DRIVE 3.3% 3.9 GB free from 4.0 GB Cloud Storage Download Collections Images Videos Document Music Cloud Storage / Shared Drive No public cloud connected. Add account 4556

Pour créer un compte : 1. Sélectionnez ou Ajouter un compte. 2. Sélectionnez le type de disque.

Add account OneDrive

3. Suivez instructions à l'écran pour créer un compte ou vous connecter à votre compte existant. 4. Une fois la connexion réussie, vous êtes invité à définir un code PIN de sécurité. Sélectionnez Configuration pour définir le code PIN ou Ignorer pour sauter cette étape.

Security PIN Set a 4-digit PIN to secure your cloud account on this device. Skip Setup

Remarque : Le code PIN est utilisé pour protéger le stockage dans le cloud de l'utilisateur contre des accès illégaux. Lorsque l'état du système change (par exemple, de veille à normal, de rétroéclairage éteint à allumé), l'utilisateur devra entrer le code PIN qu'il a défini pour vérification avant de pouvoir accéder au compte de stockage dans le cloud.

UTILISATION DES APPLICATIONS

Votre compte va être listé dans le menu Stockage en cloud.

Optoma Storage Internal Storage 32% 22 GB free from 32 GB DISK DRIVE 3.3% 3.9 GB free from 4.0 GB Cloud Storage Download Cloud Storage / Shared Drive AMY SMITH 4556

5. Pour gérer votre compte(s) de stockage dans le cloud dans le Gestionnaire de fichiers, sélectionnez l'un des éléments suivants : • pour ajouter un autre compte de stockage dans le cloud. • pour verrouiller le compte de stockage dans le cloud. • pour supprimer le compte de stockage dans le cloud. Remarque : Le verrouillage et la suppression du compte de stockage dans le cloud dans le Gestionnaire de fichiers n'empêcheront ou ne supprimeront l'accès à ce compte stockage dans le cloud que dans le Gestionnaire de fichiers et ne verrouilleront ni ne supprimeront pas le compte de stockage dans le cloud original, par exemple de Google.

Configuration d'un code PIN à 4 chiffres

Si vous n'avez pas configuré un code PIN à 4 chiffres lors de la configuration initiale du stockage dans le cloud, procédez comme suit : 1. Ouvrez Gestionnaire de fichiers et sélectionnez Stockage dans le cloud sur le côté gauche.

Optoma Storage Internal Storage 82% 22 GB free from 32 GB DISK DRIVE 3.3% 3.9 GB free from 4.0 GB Cloud Storage Download Cloud Storage / Shared Drive AMY SMITH

2. Puis sélectionnez le compte cloud désiré pour lequel vous souhaitez configurer un code PIN. 3. Dans la partie droite de l'écran, sélectionnez pour configurer un code PIN afin de protéger votre compte cloud contre tout accès non autorisé.

Screenshot of a software interface with toolbar icons and a highlighted section showing a folder icon.

UTILISATION DES APPLICATIONS

4. Entrez un code PIN (nombre à 4 chiffres) dans le champ Entrer un nouveau code PIN, puis entrez à nouveau le même PIN à 4 chiffres dans le champ Entrer à nouveau le code PIN pour confirmer votre nouveau code PIN.

Set your PIN Enter a new PIN Enter the PIN again Cancel


1 2 3 4 5 6 7 8 9 0 Delete

5. Votre nouveau code PIN a été configuré. Sélectionnez OK pour terminer !

Setup successfully. Please enter again. OK

UTILISATION DES APPLICATIONS

Lecture de fichiers multimédia

Formats multimédia pris en charge

Type de support	Format pris en charge
Vidéo	Format vidéo pris en charge (codec) jusqu'à la résolution 4K : .avi (MPEG-1, MPEG-2 MP@HL, MPEG-4 SP@L0-3, ASP@L0-5, H.264, MP, HP@Level 4.1,H263, VP6, MJPEG) .ts (MPEG-2 MP@HL, MPEG-4 SP@L0-3,ASP@L0-5, H.264 MP, HP@Level 4.1, VC1 AP, H265) .mpg, .mpeg (MPEG-1, MPEG-2 MP@HL, H.264 MP, HP@Level 4.1) .mp4 (MPEG-4 SP@L0-3, ASP@L0-5, H.264 MP, HP@Level 4.1, H265) .mov (MPEG-4 SP@L0-3, ASP@L0-5, MJPEG, H.264 MP, HP@Level 4.1, H265) .mkv (VP9, H.265) 3gp (H.264 MP, HP@Level 4.1, H263, MPEG-4 SP@L0-3, ASP@L0-5)
Audio	Format audio pris en charge (codec) : .wma (WMA/WMAPro: 128 Kbps~320 Kbps, taux d'échantillonnage 8 KHz~48 KHz) .mp3 (MPEG Layer 3: 32 Kbps~320 Kbps, taux d'échantillonnage 32 KHz~48 KHz) .wav (PCM: Max 320 Kbps, taux d'échantillonnage 48 kHz max / ADPCM : 384 Kbps, taux d'échantillonnage 8 KHz ~ 48 KHz) .m4a (ACC: 24 kbps ~ 384 kbps, taux d'échantillonnage 16 KHz~48 KHz) .ogg (Vorbis: Max 320 Kbps, taux d'échantillonnage 8 KHz~48 KHz)
Image	Format d'image pris en charge (avec la résolution maximale) : .png(8k*8k) .jpeg (ligne de base 8k*8k ; progressif 4k*4k/.bmp(8k*8k) .gif(4k*4k)

UTILISATION DES APPLICATIONS

Lecture de vidéos

Sélectionnez la vidéo que vous désirez jouer et appuyez sur le bouton Entrer pour commencer la lecture.

0935 IMG_5217.MOV 00:16 00:28

Pendant la lecture, appuyez sur le bouton Entrer pour ouvrir la barre d'outils de contrôle de la lecture. Puis sélectionnez l'un des éléments suivants :

Élément Description
[03A2]	Liste Affiche les vignettes vidéo.
	Recul rapide Recul rapidement dans la vidéo.
[2CXS]	Vidéo précédente Passer à la vidéo précédente.
	Interrupteur Pause/ Lecture	Sélectionnez pour pauser la lecture. Pour continuer la lecture, sélectionnez
	Vidéo suivante Passer à la vidéo suivante.
[HOKA]	Avance rapide Avance rapidement dans la vidéo.
[DODY]	Boucle/Lecture unique à bascule	Sélectionnez pour jouer tous les fichiers vidéo en boucle ou sélectionnez pour jouer le fichier vidéo sélectionné uniquement en boucle.Sélectionnez pour jouer toutes les vidéos de la liste une seule fois.

Remarque : Pour arrêter la lecture, appuyez de nouveau sur le bouton Retour de la télécommande. Lorsque le message de confirmation apparaît, sélectionnez Confirmer et appuyez sur le bouton Entrer.

Exit the Playing Are you sure you want to exit the current playback? Cancel Confirm

UTILISATION DES APPLICATIONS

Lecture de musique

Sélectionnez la piste audio que vous désirez jouer et appuyez sur le bouton Entrer pour commencer la lecture.

Song: 4556 00:07 .mp3 03:03

Pendant la lecture, appuyez sur le bouton Entrer pour ouvrir la barre d'outils de contrôle de la lecture. Le tableau ci-dessous explique les fonctions disponibles dans la barre d'outils de contrôle de la lecture.

Élément Description
[VTD4]	Liste Affiche la liste des pistes.
	Recul rapide Recule rapidement dans la piste.
	Piste précédente Retourne à la piste précédente.
	Interrupteur Pause/ Lecture	Sélectionnez pour pauser la lecture. Pour continuer la lecture, sélectionnez
[Z3ST]	Piste suivante Passer à la piste suivante.
	Avance rapide Avance	rapidement dans la piste.
	Boucle/Lecture unique à bascule	Sélectionnez pour jouer toutes les pistes en boucle ou sélectionnez pour jouer la piste sélectionnée uniquement en boucle.Sélectionnez pour jouer toutes les pistes de la liste une seule fois.

Remarque : Pour arrêter la lecture, appuyez de nouveau sur le bouton Retour de la télécommande. Lorsque le message de confirmation apparaît, sélectionnez Confirmer et appuyez sur le bouton Entrer.

UTILISATION DES APPLICATIONS

Regarder des photos

Sélectionnez l'image que vous désirez afficher et appuyez sur le bouton Entrer pour l'ouvrir sur l'écran. Le diaporama démarrera automatiquement.

Close-up of yellow orchid flowers with green leaves, no visible text or symbols

Appuyez sur le bouton Entrer pour ouvrir la barre d'outils de contrôle de l'image. Le tableau ci-dessous explique les fonctions disponibles dans la barre d'outils de contrôle de l'image.

Élément Description
[AW60]	Liste Affiche la liste des vignettes.
	Fond d'écran Définit l'image actuelle comme fond d'écran.
	Image précédente Retourne à l'image précédente.
	Interrupteur Pause/ Lecture	Sélectionnez pour pauser la lecture. Pour continuer la lecture, sélectionnez
	Image suivante Saute à l'image suivante.
[THC3]	Boucle/Lecture unique à bascule	Sélectionnez pour jouer tous les fichiers d'image en boucle ou sélectionnez pour jouer le fichier d'image sélectionné uniquement en boucle.Sélectionnez pour jouer toutes les images de la liste une seule fois.

Remarque : Pour arrêter le diaporama, appuyez de nouveau sur le bouton Retour de la télécommande. Lorsque le message de confirmation apparaît, sélectionnez Confirmer et appuyez sur le bouton Entrer.

UTILISATION DES APPLICATIONS

Verrouillage d'écran

 Sélectionnez Screen Lock (Verrouillage d'écran) pour définir le code PIN à 4 chiffres. Avec le code PIN, vous pouvez verrouiller le panneau contre les utilisations non autorisées. Pour définir le code PIN la première fois, lancez l'appli Verrouillage d'écran. Puis sélectionnez Définir un mot de passe.

Set password You have not set the password, set up now? Cancel Set password

Le menu Paramètres avancés Sécurité s'ouvrira. Pour définir le mot de passe, reportez-vous à «Configuration des paramètres de sécurité» à la page 54.

Navigateur

 Sélectionnez Navigateur pour accéder aux pages Web.

Welcome Creative Board creativeboard.optoma.com 4556 + Creative Board Login Sign up free Remote collaboration from anywhere! Creative Board designed to enable collaboration and interaction for physical and hybrid team co-create in real time. A visual platform that makes it easy for teams to create, manage and stay connected.

UTILISATION DES APPLICATIONS

Optoma Marketplace

 Sélectionnez Optoma Marketplace pour visiter la boutique d'applis intégrée et pour télécharger et installer d'autres applis tierces sur le panneau. Remarque : Pour installer des applis tierces, assurez-vous que l'option Installer une application à partir de Marketplace est activée dans la section Paramètres ⇒ Sécurité ⇒ Paramètres avancés ⇒ Permissions. Veuillez consulter page 56.

Optoma Marketplace FEATURED 4556 TOP NEW Education Communication News Videos Music Tools Map Service Finance All Apps

Avis de non-responsabilité pour les applis non autorisées sur les écrans de la gamme Creative Touch basés sur Android Pour la sécurité du système, les écrans plats d'Optoma fonctionnent avec un système d'exploitation Android personnalisé. En outre, les écrans plats d'Optoma ne prennent pas en charge les services de Google Play. Optoma a simplifié le système d'exploitation Android afin de ne conserver que les modules liés aux fonctions d'affichage. Le système d'exploitation Android personnalisé peut ne pas être compatible avec toutes les applis Android tierces. Les applis Android tierces peuvent varier en qualité. Certaines contiennent même des codes malveillants qui pourraient compromettre la sécurité et la fonctionnalité du système et invalider la garantie de votre produit. Optoma ne fait aucune déclaration concernant la qualité, la sécurité ou l'adéquation des applis tierces, ni sur leur compatibilité avec l'écran plat Optoma. Optoma décline toute responsabilité en cas de dommage, de défaut, de perte de fonctionnalité ou de problème de sécurité résultant, directement ou indirectement, de l'installation d'applis tierces sur l'écran plat. L'assistance d'Optoma pour la résolution de tout problème résultant potentiellement de l'installation d'applis tierces sera facturée et peut être limitée.

UTILISATION DES APPLICATIONS

Keeper

 Sélectionnez Keeper pour ouvrir l'appli Keeper et commencer à nettoyer et à optimiser les données du panneau. - Pour un nettoyage automatique de la mémoire, supprimant les fichiers temporaires et inutiles, sélectionnez Optimisation à une touche. - Pour un nettoyage manuel de la mémoire, sélectionnez Nettoyer la mémoire. Pour supprimer manuellement les fichiers temporaires et indésirables, sélectionnez Nettoyer la corbeille.

One Key Optimize RAM Clean Memory Clean Trash 4556

UTILISATION DES APPLICATIONS

MediaPlayer

Sélectionnez MediaPlayer pour créer la liste de lecture et lire les fichiers multimédias.

Lecteur Média Lecteur Média(0) Vous n'avez pas encore créé de playlist. Créer ma playlist Accès rapide Scanner le code QR pour jouer Stockage ESD-USB

Création d'une liste de lecture

Pour créer une liste de lecture, procédez comme suit : 1. Dans la partie gauche de la page principale, sélectionnez Créer ma liste de lecture. Puis entrez le nom de la liste de lecture et sélectionnez Confirmer.

Veuillez entrer le nom Nouvelle playlist Annuler Confirmer

2. Sélectionnez Ajouter les fichiers pour ajouter les fichiers multimédias.

Détails de la playlist Nouvelle playlist(0) 00:00 Renom.. Vous n'avez pas encore ajouté de fichiers. Ajouter les fichiers

UTILISATION DES APPLICATIONS

3. Sélectionnez les fichiers multimédias que vous désirez ajouter dans la liste de lecture. Puis sélectionnez OK.

Détalés de la playlist Nouvelle playlist(0) 00:00 Renom... File picker 1440er Logic 6595 201-088 100 43 75 54 54 Alters Android Autobusines Annuler OK Agauter les Roberts

Les détails de la liste de lecture s'affichent sur l'écran.

Détails de la playlist Nouvelle playlist(4) 00:12 Tout lire Mode Ajouter Sèlect Renom Exporter vers USB 1 1080p Logo.jpeg 00:03 Lire Plus 2 WallpaperDog-10975860.jpg 00:03 Lire Plus 3 1080p Logo (1).jpeg 00:03 Lire Plus 4 WallpaperDog-10975860 (1).jpg 00:03 Lire Plus

UTILISATION DES APPLICATIONS

Gestion d'une liste de lecture

Pour gérer une liste de lecture, procédez comme suit : - Sélectionnez Jouer (à coté du fichier) pour commencer la lecture. - Sélectionnez Plus (à côté du fichier) pour accéder à d'autres options. \- Sélectionnez Retirer pour supprimer le fichier de la liste de lecture. \- Sélectionnez Monter ou Descendre pour réorganiser l'ordre de la liste de lecture.

Sélectionner une opération Retirer Monter Descendre

- Sélectionnez Jouer tous pour commencer la lecture de tous les fichiers multimédias. - Sélectionnez Mode de lecture pour configurer les paramètres du diaporama. Sélectionnez la durée de la transition et sélectionnez Enregistrer pour appliquer les paramètres.

Mode Répéter Intervalle des images 3S 5S 10S 20S Annuler Enregistrer

Remarque : Par défaut, Répéter est activée. \- Sélectionnez Selectionner pour sélectionner le(s) fichier(s) désirés et les supprimer. - Pour supprimer le(s) fichier(s) sélectionné(s), sélectionnez Retirer. - Pour supprimer tous les fichiers, sélectionnez Tout sélectionner. Puis sélectionnez Retirer.

Détails de la playlist 6595 Nouvelle playlist(4) 00:12 Tout lire Mode Ajouter Sèlect. Renom. Exporter vers USB 1 1080p Logo jpeg 00:03 Line Plus 2 WallpaperDoc-10976860.jpg 00:03 Line Plus 3 1080p Logo (1) jpeg 00:03 Line Plus Quitter la sélection Tout sélec ionner Retirer

\- Sélectionnez Renommer pour modifier le nom de la liste de lecture.

UTILISATION DES APPLICATIONS

\- Sélectionnez Exporter sur USB pour exporter la liste de lecture sur un disque USB. Puis sélectionnez Confirmer.

Exporter vers USB Nom du fichier MediaPlayList Exporter l'appareil ESD-USB Annuler Confirmer

Attendez jusqu'à la fin du processus. Puis sélectionnez Terminé.

Exporter vers USB Exportation terminée (100%) Terminé

Remarque : Vous pouvez également accéder à cette option du menu à partir de la page principale. - Pour retourner à la page principale, appuyez sur le bouton Retour de la télécommande. - Dans la page principale, vous pouvez effectuer les opérations suivantes : - Pour jouer toutes les listes de lecture, sélectionnez Jouer tous. - Pour créer une nouvelle liste de lecture, sélectionnez Créer. Pour plus d'informations, veuillez consulter page 90. - Pour supprimer toutes les listes de lecture, sélectionnez Plus > Supprimer toutes les listes de lecture.

Lecteur Média Lecteur Média(1) Tout lire Créer Plus Nouvelle playlist(4) Lire Plus Options 00:12 2023-07-19 07:41:46 créé Sélectionner une opération Supprimer toute la playlist Accès rapide Scanner le code QR pour jouer Stockage

\- Pour jouer une liste de lecture, sélectionnez la liste de lecture désirée et sélectionnez Jouer (à coté de la liste de lecture sélectionnée).

Lecteur Média Lecteur Média(1) Tout lire Créer Plus Nouvelle playlist(4) Lire Plus Optuno 00:12 2023-07-19 07:41:46 créé Accès rapide Régages 6595

UTILISATION DES APPLICATIONS

\- Pour gérer une liste de lecture, sélectionnez la liste de lecture désirée et sélectionnez Plus (à coté de la liste de lecture sélectionnée).

Lecteur Média Lecteur Média(1) Tout lire Créer Plus Nouvelle playlist(4) Ophenu 00:12 Plus Détails Supprimer Renommer Monter Descendre Exporter vers USB

\- Entrer les détails : afficher la liste de lecture. Pour plus d'informations, veuillez consulter page 92. \- Supprimer : supprimer la liste de lecture. \- Renommer : renomme la liste de lecture. \- Vers le haut/télécharger : trier la liste de lecture. Cette fonction s'applique lorsque vous avez plus d'une liste de lecture. \- Exporter : exporte la liste de lecture sur un disque USB. Pour plus d'informations, veuillez consulter page 93. \- Pour activer ou désactiver certaines fonctions supplémentaires, sélectionnez Paramètres (P)

Lecture automatique USB Programme de lecture Activer la lecture automatique Affichage du code QR Lorsqu'il est activé, vous pouvez scanner le code QR pour lire des fichiers multimédias.

\- Pour créer une liste de lecture ou gérer les fichiers directement sur l'appareil ou sur un disque USB, sélectionnez Stockage ou LECTEUR DE DISQUE. Puis effectuez les opérations désirées.

Scanner le code GR pour jouer Stockage ESD-USB

UTILISATION DES APPLICATIONS

\- Pour utiliser Media Player avec les fichiers PowerPoint, vous devez convertir le fichier dans un format d'image tel que \*.jpg ou \*.png. Pour convertir le fichier, procédez comme suit : 1. Ouvrez le fichier PowerPoint et sélectionnez Enregistrer sous pour l'enregistrer au format JPEG ou PNG. Remarque : Le lecteur multimédia prend en charge les formats : \*.jpg, \*.jpeg, \*.png, \*.bmp, \*.gif

PowerPoint Presentation PowerPoint Macro-Enabled Presentation PowerPoint 97-2003 Presentation PDF XPS Document PowerPoint Template PowerPoint Macro-Enabled Template PowerPoint 97-2003 Template Office Theme PowerPoint Show PowerPoint Macro-Enabled Show PowerPoint 97-2003 Show PowerPoint Add-in PowerPoint 97-2003 Add-in PowerPoint XML Presentation MPEG-4 Video Windows Media Video CIF Graphics Interchange Format JPEG File Interchange Format PNG Portable Network Graphics Format TIP/ Tag Image File Format Device Independent Bitmap Windows Metafile Enhanced Windows Metafile Scalable Vector Graphics Format Outline/RTF PowerPoint Picture Presentation Strict Open XML Presentation OpenDocument Presentation OpenDocument Presentation File name: Save as type: Authors: Process Tags: Add a tag Hide Folders Tools Save Cancel

2. Sélectionnez Toutes les diapos pour créer un dossier dans lequel chaque diapo est enregistrée dans un fichier JPEG séparé.

Microsoft PowerPoint Which slides do you want to export? All Slides Just This One Cancel

3. Copiez le dossier de diapos sur un disque USB ou dans la mémoire interne de l'appareil.

Storage USB-DRIVE Play All Select Search List Grid Array Refresh USB-DRIVE Name Modified Time Size Android 2023/05/10 12:36:46 1 item FP_Media_Player_introduce 2023/05/10 12:40:08 9 items template 2023/05/10 19:26:30 20 items

UTILISATION DES APPLICATIONS

4. Vous pouvez ensuite créer une liste de lecture ou jouer directement le dossier entier.

Storage USB-DRIVE Play All Select Search List Grid Array Refresh USB-DRIVE FP_M...duce Name Modified Time Size Slide_1.JPG 2023/05/10 19:29:48 127.2KB Slide_2.JPG 2023/05/10 19:29:48 55.78KB Slide_3.JPG 2023/05/10 19:29:48 85.55KB Slide_4.JPG 2023/05/10 19:29:48 16.41KB Slide_5.JPG 2023/05/10 19:29:48 100.79KB Slide_6.JPG 2023/05/10 19:29:48 122.46KB Slide_7.JPG 2023/05/10 19:29:48 121.98KB Slide_8.JPG 2023/05/10 19:29:48 85.03KB Slide_9.JPG 2023/05/10 19:29:48 14.09KB

UTILISATION DES APPLICATIONS

Accès rapide

Pour créer une liste de lecture à distance à partir de votre appareil mobile, procédez comme suit : 1. Dans la partie droite de la page principale, utilisez la caméra de votre appareil pour scanner le code QR. Puis appuyez sur le lien ("bytello.com") et appuyez sur + pour ajouter des fichiers dans la liste de lecture.

ck Access bytello.com Scan QR Code to Play 0.5 1x D-MO VIDEO PHOTO PORTRAIT PA


You can select pictures, audio and video files to send to the display device.

2. Sélectionnez des fichiers sur votre appareil mobile et appuyez sur Ajouter. Une liste des fichiers s'affiche sur l'écran. Puis appuyez sur Envoyer pour continuer.

Camera Cancel Photos Aburs Add Photos, People, Places... Show Selected (5) Actual Size (10.9 MB)


Edit playlist(5) 4BBDA5D1-7752-4F63-BCD0-C5FC5... 04977DA2-96E7-4779-8002-A5BD18... 3FCCDB44-003C-4554-944B-D0B46... DD7EAABE-687E-4677-84D0-0EE94A... 271875FC-1ABF-4ABB-96EC-AEE8A2... Send AA in-transfer.bytello.com

Remarque :

• Pour ajouter d'autres fichiers dans la liste de lecture, appuyez sur ⊕. - Pour supprimer un fichier de la liste de lecture, appuyez sur

UTILISATION DES APPLICATIONS

3. Configurez les paramètres de la liste de lecture. Puis appuyez sur Confirmer l'envoi de la liste de lecture vers le panneau.

Send playlist Playlist name Playlist20221216-1550 Loop playback Picture interval 3s 5s 10s 20s Save to device After sending save the file locally to the display device Confirm send


Send playlist 488DA9D1-7753-4F83-BCDO-C5FC5... TARC200 04977DA2-96E7-4779-B002-A58D1... TARC200 3FCDB44-003C-4554-944B-D0B48... TARC200 DD7EAABE-687E-4577-B4D0-0EE94... TARC200 271875FC-1ABF-4AB8-96EC-AEEBA... TARC200


Send complete Your playlist has been successfully sent to the display device. It will automatically play after downloading

Une fois la transmission terminée, la lecture de la liste de lecture commence automatiquement.

Quick Access Downloading(4/5) Cancel


Play Start playing 「Playlist20221216-1550」now? Cancel Start Play (1S)

Remarque : Vous pouvez annuler la lecture en sélectionnant Annuler lorsque le message "Jouer" est affiché sur l'écran.

WPS Office

 Sélectionnez WPS Office pour éditer et gérer n'importe quel format de document, y compris les fichiers PDF, Microsoft Word, PowerPoint et Excel.

Récent Étoilé Rechercher Récent Cloud + Outlier Aucun fichier trouvé

Remarque : Vous pouvez également ouvrir un document directement avec le Gestionnaire de fichiers. Veuillez consulter page 78.

UTILISATION DES APPLICATIONS

Optoma Management Suite (OMS) ^TM

 Ce panneau peut être contrôlé avec Optoma Management Suite. OMS est une solution intuitive de gestion d'écrans basée sur le cloud, conçue pour simplifier les opérations en surveillant, diagnostiquant et contrôlant les écrans audiovisuels depuis n'importe où dans le monde via une plateforme unique (accès Wi-Fi requis). OMS est la première solution de gestion qui est compatible avec plusieurs technologies d'affichage comme la projection, les écrans plats et les écrans LED. Cela permet de l'intégrer plus facilement dans les groupes d'écrans existants tout en offrant différents niveaux d'accès et de contrôle pour les utilisateurs, garantissant ainsi une gestion sécurisée des appareils. Grâce à son interface conviviale et la surveillance en temps réel 24h/24, 7j/7, OMS permet aux utilisateurs de vérifier l'état des dispositifs d'affichage et d'effectuer les configurations pour optimiser les performances. Les administrateurs et les techniciens informatiques peuvent facilement envoyer et diffuser des messages d'urgence, des alertes et des annonces sur n'importe quel écran autour du monde. En outre, les utilisateurs peuvent également programmer à distance des appareils pour qu'ils ne soient utilisés que pendant les heures de fonctionnement principales, et les éteindre immédiatement en cas d'urgence, ce qui permet de réduire la consommation d'énergie et les coûts de fonctionnement. Remarque : \*OMS est une plateforme en constante évolution, dont les caractéristiques et les fonctions sont ajoutées au fil du temps. Pour connaître les dernières fonctionnalités, veuillez consulter votre représentant commercial local. Pour commencer à utiliser OMS, suivez les étapes suivantes : 1. Connectez le panneau et votre appareil sans fil au même réseau Wi-Fi. 2. Ouvrez 🎨 ⇒ Appareil ⇒ OMS. 3. Sélectionnez l'emplacement désiré pour l'appareil, soit dans le monde entier, soit en Chine. Puis sélectionnez OK.

Select your device location Due to China ICP, please select your location first. Worldwide Cancel OK

4. Scannez le code QR sur l'écran de lancement d'OMS. Enregistrez-vous et connectez-vous au site web d'Optoma Management Suite. 5. Recherchez le numéro de série de l'appareil et entrez-le dans le système OMS. Puis sélectionnez Suivant.

Optoma Management Suite (OMS) Manage your devices anytime from anywhere Sign up and login to the Optoma Management Suite website Enter serial number Confirm PIN code https://oms.optoma.com/ OQH032344AAAVA0002 Go to Device page and Add a new device using the serial number above. Confirm the PIN code is the same on the device and the website. Back Exit

UTILISATION DES APPLICATIONS


Enter Serial Number Confirm PIN Code Device Settings Enter Serial Number 1. Please make sure that your device has network connectivity and the date and time settings are accurate. 2. Open device's OMS page (IFP: Settings>Device>OMS, Projector: Settings>OMS) and enter the serial number assigned to the device. Serial Number 1 OCH032344AAAVA0000 + Add list Next

6. Confirmez les codes PIN à la fois sur l'écran de lancement et sur le navigateur Web. Si les codes correspondent, appuyez sur Confirmer dans l'écran de lancement d'OMS.

PIN : XpBf Serial number: OQH032344AAAVA0002 Please confirm the PIN code matches the one shown on the Optoma Management Suite website. This PIN will expire in 4 mins 30 secs. Cancel Confirm


Confirm PIN Code Confirm the PIN Code to the device you want to register. Serial Number PIN Code 1 0CH-032344AAAVA0002 XpBr PIN Code expires Intl: 296sec

7. Entrez le nom de l'appareil et sélectionnez Terminé.

Device Settings Set up device informations. Device Name Serial Number Type Creation time 1 Device #1 OQH032344AAAVA0002 IFP 12/9/2022 1:59:06 Done

UTILISATION DES APPLICATIONS

Utilisez OMS pour gérer votre panneau. Pour plus d'informations sur OMS, reportez-vous à https://onlinemanual.optoma.com/oms-en/bindingdevice.

CMS Options Management Sub Dashboard Organization Device User Groups Location Schedule Control Broadcast Import settings Data Optoma Dashboard Home Taiwan Devices 1 • Online • Offline 1 + Add Users 1 • Online • Offline 1 + Add Groups 0 Grouped Non Grouped 0 + Add Location 0 Located Non Located 0 1

8. Pour désappairer votre panneau du compte appairé, sélectionnez Désappairer dans l'écran de lancement.

Optoma Management Suite (OMS) Manage your devices anytime from anywhere Serial number OQH032344AAAVA0002 Status Paired Paired account Device location Worldwide Back Unpair 2999

INFORMATIONS SUPPLÉMENTAIRES

Dimensions

55 pouces

INFORMATIONS SUPPLÉMENTAIRES

65 pouces

INFORMATIONS SUPPLÉMENTAIRES

75 pouces

INFORMATIONS SUPPLÉMENTAIRES

86 pouces

1930.8mm [76.02] 1899mm(Opening Area) [74.77] 1895mm(Active Area) [74.61] 13.9mm [0.55] 13.9mm [0.55] 86" INCH 13.9mm [0.55] 1066mm(Active Area) [41.97] 1070mm(Opening Area) [42.12] 1101.8mm [43.38]


81.6mm [3.21] 14.8mm [0.58] 76.4mm [3.01]



565.4mm [22.26] 800mm [31.50] 565.4mm [22.26] 250.9mm [9.88] 600mm [23.62] 4-M8×25 Unité : mm 250.9mm [9.88]

INFORMATIONS SUPPLÉMENTAIRES

98 pouces

INFORMATIONS SUPPLÉMENTAIRES

Liste de synchronisations prises en charge

No.	Signal Timing Nom Référence		Horloge	Fh Fv Source d'Entrée
			[MHz]	[KHz] [Hz]	HDMI VGA	Type C
1	720*400 @70Hz	IBM	28,322	31,788	70	/	Y	/
2	640*480 @60Hz	VESA	25,18	31,469	59,94	Y	Y	Y
3	800*600 @56Hz	VESA	36	35,156	56,25	/	Y	Y
4	800*600 @60Hz	VESA	40	37,879	60,317	Y	Y	Y
5	1024*768 @60Hz	VESA	65	48,363	60,004	Y	Y	Y
6	1280*768 @60Hz(RB)	CVTRB	68,25	47,396	59,995	Y	Y	Y
7	1280*768 @60Hz	VESA	79,5	47,776	59,87	Y	Y	Y
8	1280*800 @60Hz	VESA	83,5	49,702	59,81	Y	Y	Y
9	1280*960 @60,000Hz	VESA	108	60	60	Y	Y	Y
10	1280*1024 @60Hz	VESA	108	63,981	60,002	Y	Y	Y
11	1360*768 @60Hz	VESA	85,5	47,712	60,015	Y	Y	Y
12	1440*900 @60Hz(RB)	CVTRB	88,75	55,469	59,901	Y	Y	Y
13	1440*900 @60Hz CVT	CVT	106,5	55,935	59,887	Y	Y	Y
14	1680*1050 60Hz	VESA	146,25	65,29	59,954	Y	Y	Y
15	1920*1080 60Hz	CEA	148,5	67,5	60	Y	Y	Y
16	640*480P594:3	CEA	25,175	31,469	59,94	/	/	Y
17	640*480P604:3	CEA	25,2	31,5	60	/	/	Y
18	720*480P604:3	CEA	27,027	31,5	60	/	/	Y
19	720*480P6016:9	CEA	27,027	31,5	60	/	/	Y
20	1280*720P5916:9	CEA	74,175	44,955	59,939	/	/	Y
21	1280*720P6016:9	CEA	74,25	45	60	/	/	Y
22	1440*480P604:3	CEA	54,054	31,5	60	/	/	Y
23	1440*480P5916:9	CEA	54	31,469	59,94	/	/	Y
24	1440*480P6016:9	CEA	54,054	31,5	60	/	/	Y
25	1920*1080P5916:9	CEA	148,35	67,432	59,939	/	/	Y
26	1920*1080P6016:9	CEA	148,5	67,5	60	/	/	Y
27	720*576P504:3	CEA	27	31,25	50	/	/	Y
28	720*576P5016:9	CEA	27	31,25	50	/	/	Y
29	1280*720P5016:9	CEA	74,25	37,5	50	/	/	Y
30	1440*576P5016:9	CEA	54	31,25	50	/	/	Y
31	1920*1080P5016:9	CEA	148,5	56,25	50	/	/	Y
32	1920*1080P2316:9	CEA	74,175	26,973	23,976	/	/	Y
33	1920*1080P2416:9	CEA	74,25	27	24	/	/	Y

INFORMATIONS SUPPLÉMENTAIRES

No.	Signal Timing Nom Référence		Horloge	Fh Fv Source d'Entrée
			[MHz]	[KHz] [Hz]	HDMI VGA	Type C
34	1920*1080P2516:9 CEA 74,25 28,125 25 /	/ Y
35	1920*1080P2916:9	CEA	74,175	33,716	29,97	/	/	Y
36	1920*1080P3016:9 CEA 74,25 33,75 30 /	/ Y
37	720(1440)*480i	CEA	27	15,734	59,939	Y	/	/
38	480p 59Hz	CEA	27	31,469	59,94	Y	/	/
39	480p 60Hz	CEA	27,027	31,5	60	Y	/	/
40	720(1440)*576i	CEA	27	15,625	50	Y	/	/
41	576p 50Hz	CEA	27	31,25	50	Y	/	/
42	720p 60Hz	CEA	74,25	45	60	Y	/	/
43	720p 59Hz	CEA	74,176	44,955	59,94	Y	/	/
44	720p 50Hz	CEA	74,25	37,5	50	Y	/	/
45	1080i 60Hz	CEA	74,25	33,75	60	Y	/	/
46	1080i 59Hz	CEA	74,176	33,716	59,94	Y	/	/
47	1080i 50Hz	CEA	74,25	28,125	50	Y	/	/
48	1080p 60Hz	CEA	148,5	67,5	60	Y	/	/
49	1080p 50Hz	CEA	148,5	56,25	50	Y	/	/
50	1080p 30Hz	CEA	74,25	33,75	30	Y	/	/
51	1080p 29Hz	CEA	74,176	33,716	29,97	Y	/	/
52	1080p 25Hz	CEA	74,25	28,125	25	Y	/	/
53	1080p 24Hz	CEA	74,25	27	24	Y	/	/
54	1080p 23Hz	CEA	74,176	26,973	23,976	Y	/	/
55	3840*2160 60Hz	CEA	594	135	60	Y	/	Y
56	3840*2160 50Hz	CEA	594	112,5	50	Y	/	Y
57	3840*2160 30Hz	CEA	297	67,5	29,97	Y	/	Y
58	3840*2160 25Hz	CEA	297	56,25	25	Y	/	Y
59	3840*2160 24Hz	CEA	297	54	23,982	Y	/	Y

INFORMATIONS SUPPLÉMENTAIRES

Liste des Fonctions du Protocole RS232

Remarque : Le panneau prend en charge la commande de contrôle RS232 et RJ45 (port 23).

Rôle de la broche RS232


9 8 7 6 ○ ○ ○ ○ 12345

N°de Broche	Spéc. (De l'arrière)
1 Sans objet
2 TXD
3 RXD
4 Sans objet
5 MASSE
6 Sans objet
7 Sans objet
8 Sans objet

Connexion de contrôle RS232 RJ45

RS232 Settings LAN Control Settings
Baud Rate 9600 IP Machine IP
Data Bits 8 Port 23
Parity None
Stop Bits 1
Flow Control None

~	X	X	X	X	X		X	X	CR
Lead Code	Device ID(where 01 indicates Device ID = 01)		Command ID			Space	Variable		Carriage return

INFORMATIONS SUPPLÉMENTAIRES

Commande DÉFINIR

Type	Category Parameter	CMD Hex Code CMD			Response
					Success	Failed
SET	Power	Power off ~xx00	n n=0 7E	30 30 30 30 20 30 0d P F
		Power on ~xx00	n n=1 7E	30 30 30 30 20 31 0d P F
		Restart ~xx00 n	n=3 7E 30	30 30 30 20 33 0d P F
	Power Mode (standby)	Eco. ~xx114 n n	=0 7E 30 30	30 31 31 34 20 30 0d P F
		Active		n=1 7E 30 30 31 31 34 20 31 0d P F
	Treble	0 ~ 100	~xx95 n	n=0-100	7E 30 30 39 35 20 30 0d to 7E 30 30 39 35 20 31 30 30 0d	P	F
	Bass	0 ~ 100	~xx96 n	n=0-100	7E 30 30 39 36 20 30 0d to 7E 30 30 39 36 20 31 30 30 0d	P	F
	Balance	0 ~ 100	~xx99 n	n=0-100	7E 30 30 39 39 20 30 0d to 7E 30 30 39 39 20 31 30 30 0d	P	F
	Contrast	0 ~ 100	~xx22 n	n=0-100	7E 30 30 32 32 20 30 0d to 7E 30 30 32 32 20 31 30 30 0d	P	F
	Brightness	0 ~ 100	~xx21 n	n=0-100	7E 30 30 32 31 20 30 0d to 7E 30 30 32 31 20 31 30 30 0d	P	F
	Sound Mode	Standard	~xx252 n	n=1 7E	30 30 32 35 32 20 31 0d P F
		Meeting		n=4 7E	30 30 32 35 32 20 34 0d P F
		User		n=2 7E	30 30 32 35 32 20 32 0d P F
		Classroom		n=3 7E	30 30 32 35 32 20 33 0d P F
		Movie		n=5 7E	30 30 32 35 32 20 35 0d P F
	Volume	0 ~ 100	~xx81 n	n=0-100	7E 30 30 38 31 20 30 0d to 7E 30 30 38 31 20 31 30 30 0d	P	F
	Video Mute	Off	~xx13 n	n=0 7E	30 30 31 33 20 30 0d P F
		On		n=1 7E	30 30 31 33 20 31 0d P F
	Mute	Off	~xx80 n	n=0 7E	30 30 38 30 20 30 0d P F
		On		n=1 7E	30 30 38 30 20 31 0d P F
	Input Source	HDMI1	~xx12 n	n=1 7E	30 30 31 32 20 31 0d P F
		HDMI2		n=15	7E 30 30 31 32 20 31 35 0d P F
		HDMI3		n=16	7E 30 30 31 32 20 31 36 0d P F
		USB Type C		n=27	7E 30 30 31 32 20 32 37 0d	P	F
		Slot in PC		n=25	7E 30 30 31 32 20 32 35 0d P F
		Android		n=24	7E 30 30 31 32 20 32 34 0d P F
	Aspect Ratio	4:3	~xx60 n	n=1 7E	30 30 36 30 20 31 0d P F
		16:9		n=2 7E	30 30 36 30 20 32 0d P F
		PTP		n=14	7E 30 30 36 30 20 31 34 0d P F
	Language	English	~xx70 n	n=1 7E	30 30 37 30 20 31 0d P F
		Français		n=3 7E	30 30 37 30 20 33 0d P F

INFORMATIONS SUPPLÉMENTAIRES

Type	Category Parameter	CMD Hex Code CMD			Response
					Success	Failed
SET	Language	Español	n=5 7E	30 30 37 30 20 35 0d P F
		Traditional Chinese	n=13 7E	30 30 37 30 20 31 33 0d P F
		Simplified Chinese	n=14 7E	30 30 37 30 20 31 34 0d P F
		Português n=6 7E	30 20 36 0d P F
		German n=2 7E	30 20 32 0d P F
		Dutch n=8 7E 30	20 38 0d P F
		Polish n=7 7E 30	20 37 0d P F
		Russia n=17 7E	30 20 31 37 0d P F
		Czech	n=19 7E	30 30 37 30 20 31 39 0d P F
		Danish	n=24 7E	30 30 37 30 20 32 34 0d P F
		Swedish	n=9 7E	30 30 37 30 20 39 0d P F
		Italian	n=4 7E	30 30 37 30 20 34 0d P F
		Turkish	n=22 7E	30 30 37 30 20 32 32 0d P F
		Arabic	n=20 7E	30 30 37 30 20 32 30 0d P F
		Romanian	n=27 7E	30 30 37 30 20 32 37 0d P F
		Hungarian	n=18 7E	30 30 37 30 20 31 38 0d P F
		Finnish	n=11	7E 30 30 37 30 20 31 31 0d P F
		Norge	n=10 7E	30 30 37 30 20 31 30 0d P F
	Picture Mode	Presentation	n=1 7E	30 30 32 30 20 31 0d P F
		Bright n=2 7E 30	20 32 0d P F
		Cinema	n=3 7E	30 30 32 30 20 33 0d P F
		User	n=5 7E	30 30 32 30 20 35 0d P F
		HDR	n=21 7E	30 30 32 30 20 32 31 0d P F
	Color	0 ~ 100	~xx45 n	n=0-100	7E 30 30 34 35 20 30 0dto7E 30 30 34 35 20 31 30 30 0d	P	F
	Backlight	0 ~ 100	~xx251 n	n=0-100	7E 30 30 32 35 31 20 30 0dto7E 30 30 32 35 31 20 31 30 30 0d	P	F
	Color Temp	Cool	~xx36 n	n=2 7E	30 30 33 36 20 32 0d P F
		Standard	n=1 7E	30 30 33 36 20 31 0d P F
		Warm n=4 7E 30	30 33 36	20 34 0d P F
	Freeze	Unfreeze	~xx04 n	n=0 7E	30 30 30 34 20 30 0d P F
		Freeze		n=1 7E	30 30 30 34 20 31 0d P F
	Pixel shift interval (min)	Off	~xx250 n	n=0	7E 30 30 32 35 30 20 30 0d P F
		2		n=2	7E 30 30 32 35 30 20 32 0d P F
		3		n=3	7E 30 30 32 35 30 20 33 0d P F
		5		n=5	7E 30 30 32 35 30 20 35 0d P F
		30		n=30	7E 30 30 32 35 30 20 33 30 0d	P	F
		60		n=60	7E 30 30 32 35 30 20 36 30 0d	P	F
	Remote control command	Vol -	~xx140 n	n=17	7E 30 30 31 34 30 20 31 37 0d	P	F

INFORMATIONS SUPPLÉMENTAIRES

Type	Category Parameter	CMD Hex Code CMD			Response
					Success	Failed
SET	Remote control command	Vol +	n=18 7E	30 30 31 34 30 20 31 38 0d P F
		Remote UP n=10 7E 30 30 n=14 7E 30	31 34 30 20 31 30 0d P F
		Remote DOWN	30 31 34	30 20 31 34 0d P F
		Remote LEFT n=11 7E 30	30 31 34 30	20 31 31 0d P F
		Remote RIGHT n=13 7E 30	30 31 34	30 20 31 33 0d P F
		Remote OK n=12 7E 30 30	31 34 30	20 31 32 0d P F
		Remote Menu Key	n=20 7E	30 30 31 34 30 20 32 30 0d P F
		Remote Input source	n=47 7E	30 30 31 34 30 20 34 37 0d P F
		Remote Exit n=74 7E 30 30	31 34 30	20 37 34 0d P F
	Display message on the OSD		~xx210	nn.....n	7E 30 30 32 31 30 20 nn...n od	P	F
	Reset To Default		~xx112	n=1	7E 30 30 31 31 32 20 31 od	P	F
	OSD lock	OSD lock On with password	~xx239 1 ~nnnn		7E 30 30 32 33 39 20 31 20 a 0d P F
		OSD lock Off with password	~xx239 2 ~nnnn		7E 30 30 32 33 39 20 32 20 a 0d P F

INFORMATIONS SUPPLÉMENTAIRES

Commande OBTENIR

Type	Category	CMD Hex Code CMD		Response
				Success Parameter Failed
GET	Power ~xx124 n n=1		7E 30 30 31 32 34 20 31 0D	Ok0 Power off F
				OK1 Power on F
	Contrast ~xx126 n n=1		7E 30 30 31 32 36 20 31 0D	OK0-100 0-100 F
	Brightness ~xx125 n n=1		7E 30 30 31 32 35 20 31 0D	OK0-100 0-100 F
	Volume ~xx120 n n=1		7E 30 30 31 32 30 20 31 0D	OK0-100 0-100 F
	Video Mute	~xx363 n n=1	7E 30 30 33 36 33 20 31 0D	OK0	Off	F
				OK1	On	F
	Mute	~xx356 n n=1	7E 30 30 33 35 36 20 31 0D	OK0	Off	F
				OK1	On	F
	Sound Mode	~xx139 n=1	7E 30 30 31 33 39 20 31 0D	OK1 Standard F
				OK2	User	F
				OK3	Classroom	F
				OK4	Meeting	F
				OK5	Movie	F
	Input Source	~xx121 n n=1	7E 30 30 31 32 31 20 31 0D	OK7	HDMI1	F
				OK8	HDMI2	F
				OK9	HDMI3	F
				OK23	USB Type C	F
				OK20 Android F
				OK21	Slot in PC	F
	Aspect Ratio	~xx127 n n=1	7E 30 30 31 32 37 20 31 0D	OK1	4:3	F
				OK2	16:9	F
				OK14	PTP	F
	Picture Mode	~xx123 n n=1	7E 30 30 31 32 33 20 31 0D	OK1	Presentation	F
				OK2	Bright	F
				OK3	Cinema	F
				OK5	User	F
				OK10	DICOM SIM.	F
				OK21	HDR	F
	Color Temp	~xx128 n n=1	7E 30 30 31 32 38 20 31 0D	OK1	Cool	F
				OK0 Standard F
				OK3	Warm	F
	WLAN status	~xx451 n n=1	7E 30 30 34 35 31 20 31 0D	OK0	Disconnected	F
				OK1	Connected	F
	WLAN Mac address	~xx555 n n=2	7E 30 30 35 35 35 20 32 0D	Oknn:nn:nn:nn:nn:nn	Mac Address	F
	WLAN IP address	~xx451 n n=2	7E 30 30 34 35 31 20 32 0D	Oknnn:nnn:nnn:nnn IP address F
	LAN status	~xx87 n	n=1	7E 30 30 38 37 20 31 0D	OK0	Disconnected
				OK1	Connected	F

INFORMATIONS SUPPLÉMENTAIRES

Type	Category	CMD Hex Code		Code CMD	Response
					Success Parameter Failed
GET	LAN Mac address	~xx555 n	n=1	7E 30 30 35 35 35 20 31 0D	Oknn:nn:nn:nn:nn:nn	Mac Address F
	LAN IP address	~xx87 n	n=3 7E 30	30 38 37 20 33 0D Oknn	:nn:nn:nn:nn IP address F
	FW version ~xx122 n	n=1		7E 30 30 31 32 32 20 31 0D	Oknnnnnnnnnnnnnnnn (ex. 20190926164814)	FW version F
	Usage hour	~xx108 n	n=1	7E 30 30 31 30 38 20 31 0D	Oknnnnn	Suage hours	F
	Device type	~xx149 n	n=1	7E 30 30 31 34 39 20 31 0D	OK4	Device type = FP	F
	Information string	~xx150 n	n=1	7E 30 30 31 35 30 20 31 0D	OKabbbbccddddee (Note*1)		F
			n=2	7E 30 30 31 35 30 20 32 0D	Oknnn	Device native resolution	F
			n=3	7E 30 30 31 35 30 20 33 0D	Oknnn (ex. OKHDMI1)	Input source	F
			n=4	7E 30 30 31 35 30 20 34 0D	Oknnn (ex. OK1920x1080)	Source resolutuion	F
			n=16	7E 30 30 31 35 30 20 31 36 0D	OK0	Power mode (standby) = Eco.	F
					OK1	Power mode (standby) = Active	F
			n=17	7E 30 30 31 35 30 20 31 37 0D	OK0	DHCP = Of F
					OK1	DHCP = On	F
			n=18	7E 30 30 31 35 30 20 31 38 0D	Oknnn (ex. OK48)	System (SoC) temperature	F
			n=19	7E 30 30 31 35 30 20 31 39 0D	Oknnn (ex. OK60Hz)	Source refresh rate	F
	Regulatory Model name	~xx151 n	n=3	7E 30 30 31 35 31 20 33 0d	Oknnn (ex. SLUGRK)	Regulator model name (will provide when kick off)	F
System Auto send	Standby Mode				INFO0
	Warming up				INFO1
	Cooling down				INFO2
	Over temperature				INFO7
GET	OSD lock	~xx229 n	n=1	7E 30 30 32 32 39 20 31 0D	OK0	OSD lock = Off	F
					OK1	OSD lock = On	F
	Serial Number	~xx353 n	n = 1	7E 30 30 33 35 33 20 31 0D	Okaaaaaaaaaaa aaaaaa	a = serial number string	F
	System Temperature Level	~XX155 n	n=1	7E 30 30 31 35 35 20 31 0D	Ok1	Green/Normal	F
					Ok2	Orange/Notice	F
					Ok3	Red/Warning. About to trigger shutdown	F

INFORMATIONS SUPPLÉMENTAIRES

Remarque : (\*1)

Alimentation Temps de marche Source d'Entrée

Version du firmware

Mode d'affichage

a b b b b

b

c c d

d d d

e e

• a=0 Hors tension• a=1 Sous tension

Heures d'utilisation = nnnnn

• cc=07 HDMI1• cc=08 HDMI2• cc=14 HDMI3• cc=18 Android• cc=19 Emplacement dans PC• cc=21 USB Type C

# # # #

• ee=01 Présentation• ee=02 Lumineux• ee=05 Personnalisé• ee=21 HDR• ee=03 Cinéma• ee=10 DICOM SIM.

Indicateur LED

Couleur et comportement de la LED d'alimentation	État
Rouge fixe	Mode veille
Bleu fixe	Allumé
Clignote en rouge puis en bleu en continu	Rétroéclairage désactivé

Informations sur le port

Catégorie	Fonction	Protocole	Port	Direction	Description
FP	Balayage de code QR & Fonction Go (https)	TCP	443	Entrant, Sortant
	Samba (SMB/CIFS)	TCP	445	Entrant, Sortant
	Lecteur multimédia (https)	TCP	80	Entrant, Sortant
	Navigateur (http/ https)	TCP	aucune limite	osBookmarkModels
	WPS (http/https)	TCP	80/443	Sortant
	Enregistrement Live (rtmp/rtmps)	TCP	aucune limite	Sortant
Essentiel / CB / FM / App store / Joan	Requête Api/ Réponse (http)	TCP	80	Entrant, Sortant	CB (navigateur intégré), FOTA, FM (could drive), CB (google classroom), App store
	Requête Api/ Réponse (https)	TCP	443	Entrant, Sortant	CB (navigateur intégré), FOTA, FM (could drive), CB (google classroom), App store
	serveurweb	TCP	8080	Entrant, Sortant	Fichier FM (téléchargé)

INFORMATIONS SUPPLÉMENTAIRES

Catégorie	Fonction Protocole Port Direction	Description
Essentiel	Optoma Framework TCP 7070 Entrant, Sortant
	Responsable de compte TCP 9090 Entrant, Sortant
OMSC / OMSL	OMSL (telnet) TCP 23 Entrant
	Commande locale avancée OMS (JSONRPC) TCP 1688 Entrant
OMSC / OMSL	Azure DPS/IoTHub TCP 5671 Sortant
	OMS Cloud API (https) TCP 443 Sortant
Creative Cast	Serveur Web - Chrome Browser Sender (HTTP) TCP 80 Entrant, Sortant
	Serveur Web - Chrome Browser Sender (HTTPS) TCP 443 Entrant, Sortant
	Plan de contrôle WCP TCP 3140 Entrant, Sortant
	Plan de données WCP UDP 0 ~ 65535 (aléatoire) Entrant, Sortant
	mDNS/Airplay - Découverte d'appareils UDP 5353 Entrant, Sortant
	Visualisation à distance - Real Time Streaming Protocol (RTSP) TCP 4240 Sortant
	Streaming vidéo (HTTP) TCP 6120 Entrant
	Airplay - Audio/ Vidéo TCP 7100 Entrant
	Chromecast - Opération de commande TCP 8008 Entrant, Sortant
	Chromecast - Communication TCP 8009 Entrant, Sortant
	Chromecast - Service Discovery (SSDP) UDP 1900 Entrant, Sortant
	Chromecast - Audio/Vidéo UDP 33112/38072 /50757 Entrant

INFORMATIONS SUPPLÉMENTAIRES

Guide de dépannage

Si vous rencontrez des problèmes avec votre appareil, veuillez consulter les informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

?

Aucune image ou aucun son. • Assurez-vous que les branchements des signaux et de l'alimentation sont correctement effectués. • Assurez-vous que le mode d'entrée correct est sélectionné. Consultez la section «Menu des raccourcis». - Assurez-vous que le panneau n'est pas éteint. • Désactivez la fonction Sourdine. - Assurez-vous que le volume n'est pas réglé au niveau minimum.

?

Le panneau s'arrête automatiquement. - Vérifiez si une coupure de courant soudaine est survenue. - Assurez-vous que le cordon d'alimentation n'est pas débranché.

?

Le signal est hors de la plage \- Le signal est peut-être incompatible. Consultez la section «Liste de synchronisations prises en charge».

?

Si la télécommande ne fonctionne pas - Vérifiez que l'angle de fonctionnement de la télécommande est dirigé à moins de ± 30^ par rapport au récepteur IR du panneau. - Assurez-vous qu'il aucun obstacle entre la télécommande et le panneau. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 mètres. • Assurez-vous que les piles sont insérées correctement et remplacez les piles si elles sont déchargées. Consultez la section «Installation/Remplacement des piles de la télécommande».

INFORMATIONS SUPPLÉMENTAIRES

Entretien

Une maintenance de routine appropriée permet la détection précoce des défauts et le maintien de l'aspect neuf du panneau. IMPORTANT ! Avant d'effectuer des tâches de nettoyage et de maintenance, assurez-vous de débrancher le cordon d'alimentation de la prise électrique pour éviter une décharge électrique.

Nettoyage de l'écran

- Si l'écran doit être nettoyé, veuillez d'abord débrancher le cordon d'alimentation. - Veuillez utiliser un chiffon doux, sec et sans poussière pour essuyer l'écran. - N'utilisez pas d'eau ou de nettoyant en vaporisateur pour nettoyer le panneau. - Veuillez contacter le centre de service pour le nettoyage interne du panneau.

Nettoyage du cadre avant

Utilisez un chiffon sec, doux et non pelucheux pour essuyer le cadre avant.

INFORMATIONS SUPPLÉMENTAIRES

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ÉTATS-UNIS

47697 Westinghouse Drive, 888-280-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [e-mail]

Canada

47697 Westinghouse Drive, 888-289-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [e-mail]

Amérique Latine

47697 Westinghouse Drive, 888-289-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [e-mail]

Europe

Unit 1, Network 41, Bourne End Mills, Hemel Hempstead, Herts, HP1 2UJ, United Kingdom [phone] www.optoma.eu [phone] Téléphone réparations : [e-mail] [phone]

Benelux BV

Randstad 22-123 [phone] 1316 BW Almere [phone] Les Pays-Bas www.optoma.nl

France

Bâtiment E [phone] avenue Edouard Vaillant [phone] Boulogne Billancourt, France [e-mail]

Espagne

C/ José Hierro,36 Of. 1C [phone] 28522 Rivas VaciaMadrid, [phone] Espagne

Allemagne

Wiesenstrasse 21 W D40549 Düsseldorf, Germany (Allemagne) [phone] [phone] [e-mail]

Scandinavie

Lerpeveien 25 3040 Drammen Norway PO.BOX 9515 3038 Drammen Norvège [phone] [phone] [e-mail]

Corée

WOOMI TECH.CO.,LTD. 4F, Minu Bldg.33-14, Kangnam-Ku, Séoul,135-815, CORÉE korea.optoma.com +82+2+34430004 +82+2+34430005

Japon

東京都足立区綾瀬3-25-18 株式会社オーエス コンタクトセンター:0120-380-495 [e-mail] www.os-worldwide.com

Taiwan

12F., No.213, Sec. 3, Beixin Rd., Xindian Dist., New Taipei City 231, Taiwan, R.O.C. www.optoma.com.tw ( [phone] [phone] [e-mail] asia.optoma.com

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Cheung Sha Wan, Kowloon, Hong Kong ( [phone] [phone] www.optoma.com.hk

Chine

Room 2001, 20F, Building 4, No. 1398 Kaixuan Road, Changning District Shanghai, 200052, China (Chine) ( [phone] [phone] [e-mail] www.optoma.com.cn
