MODE D'EMPLOI AJOMS18TRB Aqua Joe

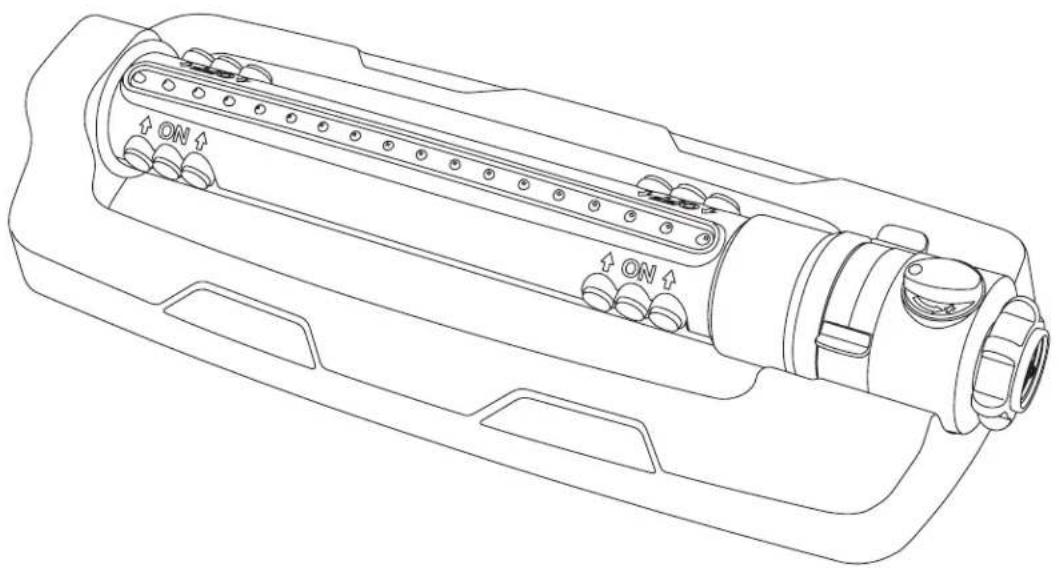

Rociador oscilante con base de metal indestructible Arroseur oscillant à support en métal indestructible Model/Modelo/Modèle AJ-OMS18-TRB

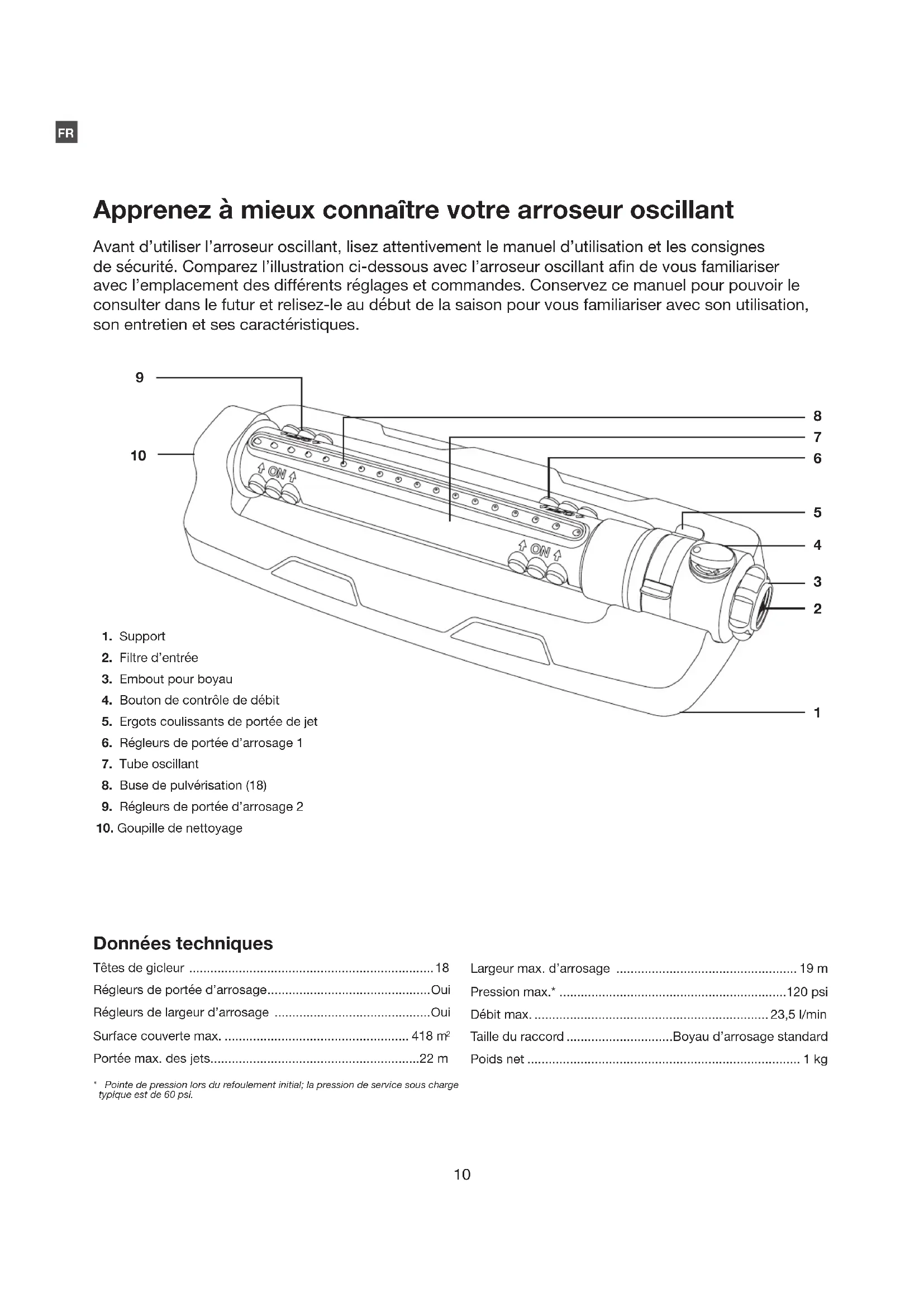

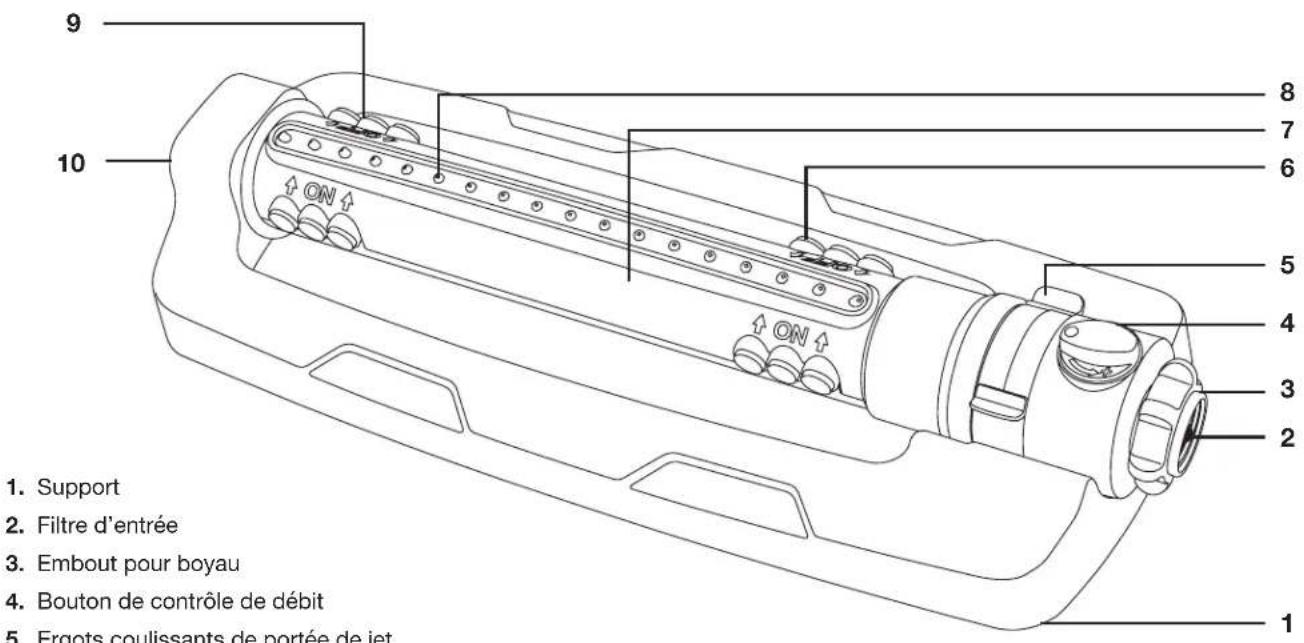

1. Support2. Filtre d’entrée3. Embout pour boyau4. Bouton de contrôle de débit5. Ergots coulissants de portée de jet6. Régleurs de portée d’arrosage 17. Tube oscillant8. Buse de pulvérisation (18)9. Régleurs de portée d’arrosage 210. Goupille de nettoyage Données techniques Têtes de gicleur ..................................................................... 18 Régleurs de portée d’arrosage .............................................. Oui Régleurs de largeur d’arrosage ............................................Oui Surface couverte max. .................................................... 418 m Portée max. des jets ........................................................... 22 m Largeur max. d’arrosage ................................................... 19 m Pression max.* ................................................................120 psiDébit max. .................................................................. 23,5 l/min Taille du raccord ..............................Boyau d’arrosage standard Poids net ............................................................................. 1 kg Apprenez à mieux connaître votre arroseur oscillant Avant d’utiliser l’arroseur oscillant, lisez attentivement le manuel d’utilisation et les consignes de sécurité. Comparez l’illustration ci-dessous avec l’arroseur oscillant afin de vous familiariser avec l’emplacement des différents réglages et commandes. Conservez ce manuel pour pouvoir le consulter dans le futur et relisez-le au début de la saison pour vous familiariser avec son utilisation, son entretien et ses caractéristiques.

• Pointe de pression lors du refoulement initial; la pression de service sous charge typique est de 60 psi.11 Utilisation

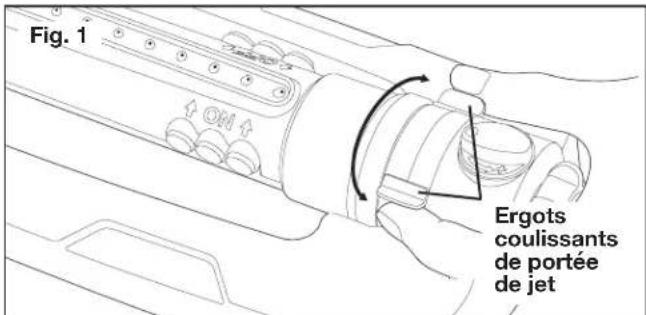

1. Utilisez les ergots coulissants de portée de jet pour choisir

la position souhaitée et régler la portée de l’arroseur (Fig. 1). Pour une surface d’arrosage complète, écartez les ergots l’un de l’autre (Fig. 2). Pour une surface d’arrosage plus réduite, rapprochez les ergots l’un de l’autre (Fig. 3). Pour arroser d’un côté ou de l’autre de l’arroseur, faites coulisser les ergots en les amenant tous les deux vers la gauche (Fig. 4) ou la droite (Fig. 5).

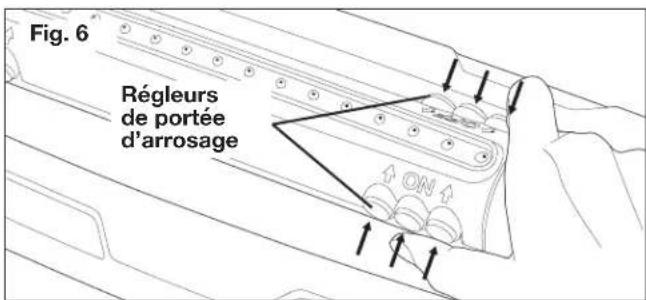

2. Utilisez les régleurs de portée d’arrosage an de choisir

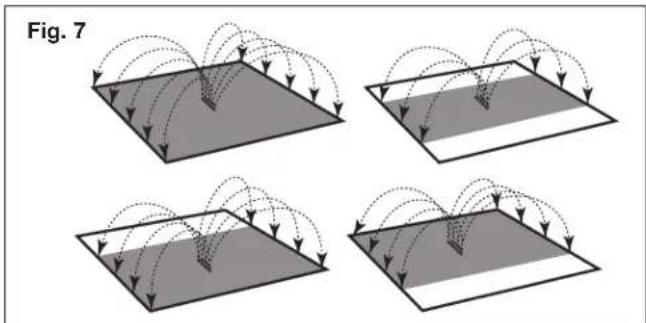

la conguration souhaitée et de tirer parti du contrôle de la largeur d’arrosage (Fig. 6). Ce système d’arrosage comprend six buses réglables individuellement pour personnaliser la largeur d’arrosage de 18 à 12 buses. Pour les diérentes options, reportez-vous la Fig. 7.

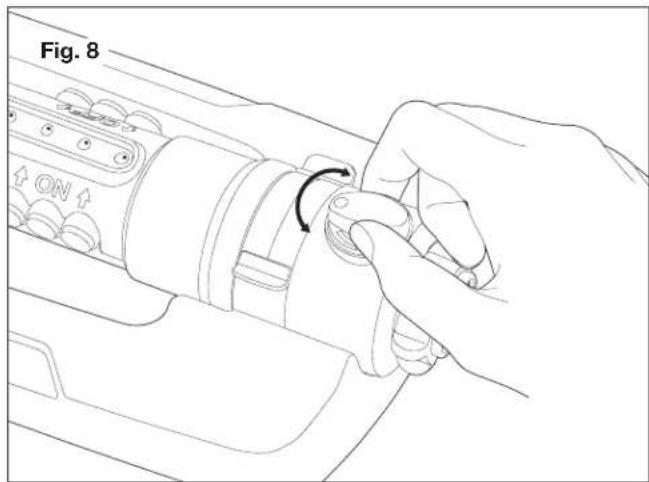

3. Augmentez ou diminuez le débit d’eau à l’aide du bouton

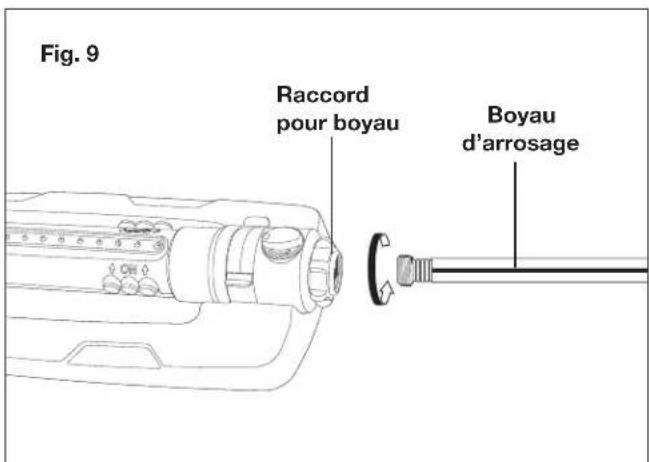

de contrôle de débit (Fig. 8). Connexion au tuyau d’arrosage Attachez votre boyau d’arrosage au raccord sur l’arroseur. (Fig. 9). Fig. 1 Ergots coulissants de portée de jet Fig. 2 Fig. 3 Fig. 4 Fig. 5 Régleurs de portée d’arrosage Fig. 6 Fig. 7 Fig. 8 Raccord pour boyau Boyau d’arrosage Fig. 912 Conseils pour l’arrosage Arrosez uniquement si cela est nécessaire, de préférence le matin an de réduire au minimum l’évaporation. Pour favoriser la croissance des racines profondes, arrosez généreusement mais peu fréquemment. Pour empêcher le ruissellement d’eau, surveillez la façon dont l’eau est arrosée. Soin et entretien Suivez les étapes ci-dessous si l’arroseur s’arrête de tourner ou s’il pulvérise de l’eau de qualité médiocre en raison de débris ou de saleté accumulés.

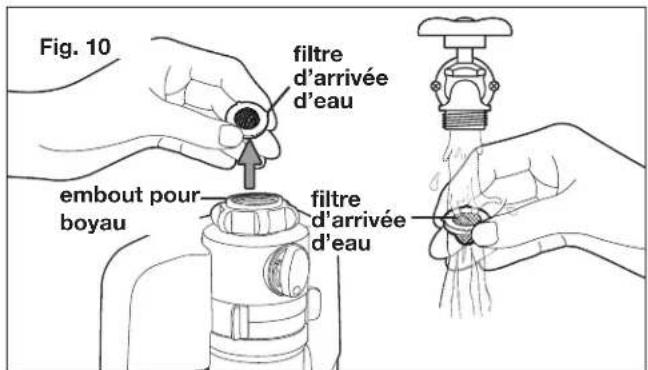

1. Retirez le ltre d’arrivée d’eau de l’embout pour boyau de

l’arroseur oscillant et faites couler de l’eau dessus (Fig. 10).

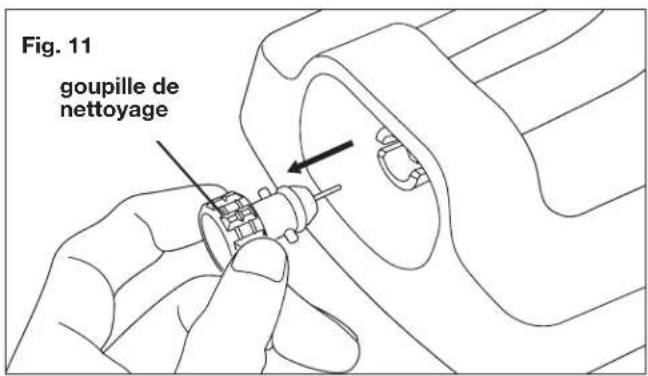

2. Retirez la goupille de nettoyage de l’extrémité opposée de

l’arroseur oscillant (Fig. 11).

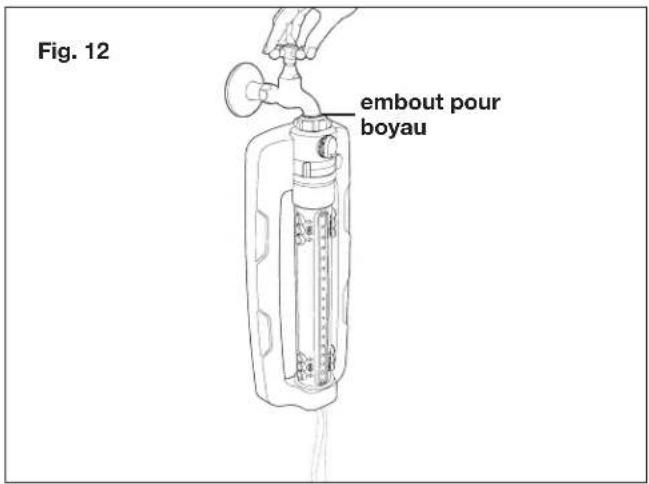

3. Pour le rincer, placez l’arroseur oscillant directement sous

un robinet. Ouvrez le robinet et pendant que l’eau coule, tournez doucement le tuyau dans les deux sens pendant quelques minutes. Vissez ensuite fermement le ltre d’arrivée d’eau an de le remettre en place (Fig. 12)

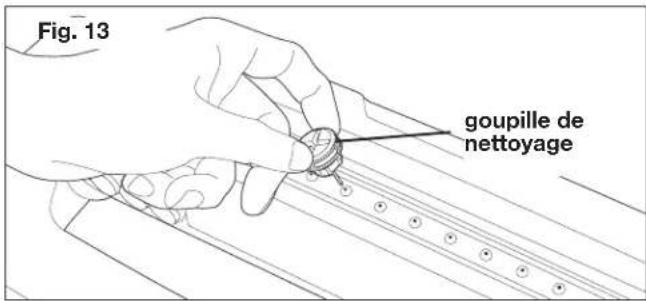

4. Utilisez la goupille de nettoyage fournie pour retirer tout ce

qui peut obstruer les buses de pulvérisation. Avant d’utiliser l’arroseur, remettez en place la goupille de nettoyage en la poussant fermement dans son logement (Fig. 13). Remisage Après utilisation, purgez l’arroseur. NE PAS laisser d’eau geler dans l’arroseur. Fig. 10 ltre d’arrivée d’eau embout pour boyau ltre d’arrivée d’eau Fig. 11 goupille de nettoyage Fig. 12 embout pour boyau goupille de nettoyage Fig. 1313 Entretien, réparations et assistance technique Si votre arroseur oscillant Sun Joe

AJ-OMS18-TRB nécessite une réparation ou un entretien, veuillez appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766-9563) pour de l’aide. Numéros de modèle et de série Lorsque vous communiquez avec l’entreprise pour prendre rendez-vous pour une intervention technique chez un revendeur agréé, vous devez fournir les numéros de modèle et de série qui se trouvent sur l’étiquette autocollante apposée sur l’arroseur. Copiez ces numéros dans l’espace réservé ci-dessous. Notez les numéros suivants au bas de votre nouveau produit: N° de modèle : N° de série : AJ-OMS18-TRB14

À SES CLIENTS NOTRE GARANTIE : Snow Joe déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe, preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas? La présente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d’autres droits qui peuvent varier d’une province ou d’un territoire à l’autre. ENREGISTREMENT DU PRODUIT : Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l’adresse help@snowjoe.com. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle. QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE? La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit. QU’EST-CE QUI N’EST PAS COUVERT? La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563). Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits. R4_0128202015 NOTES | NOTASsunjoe.com
