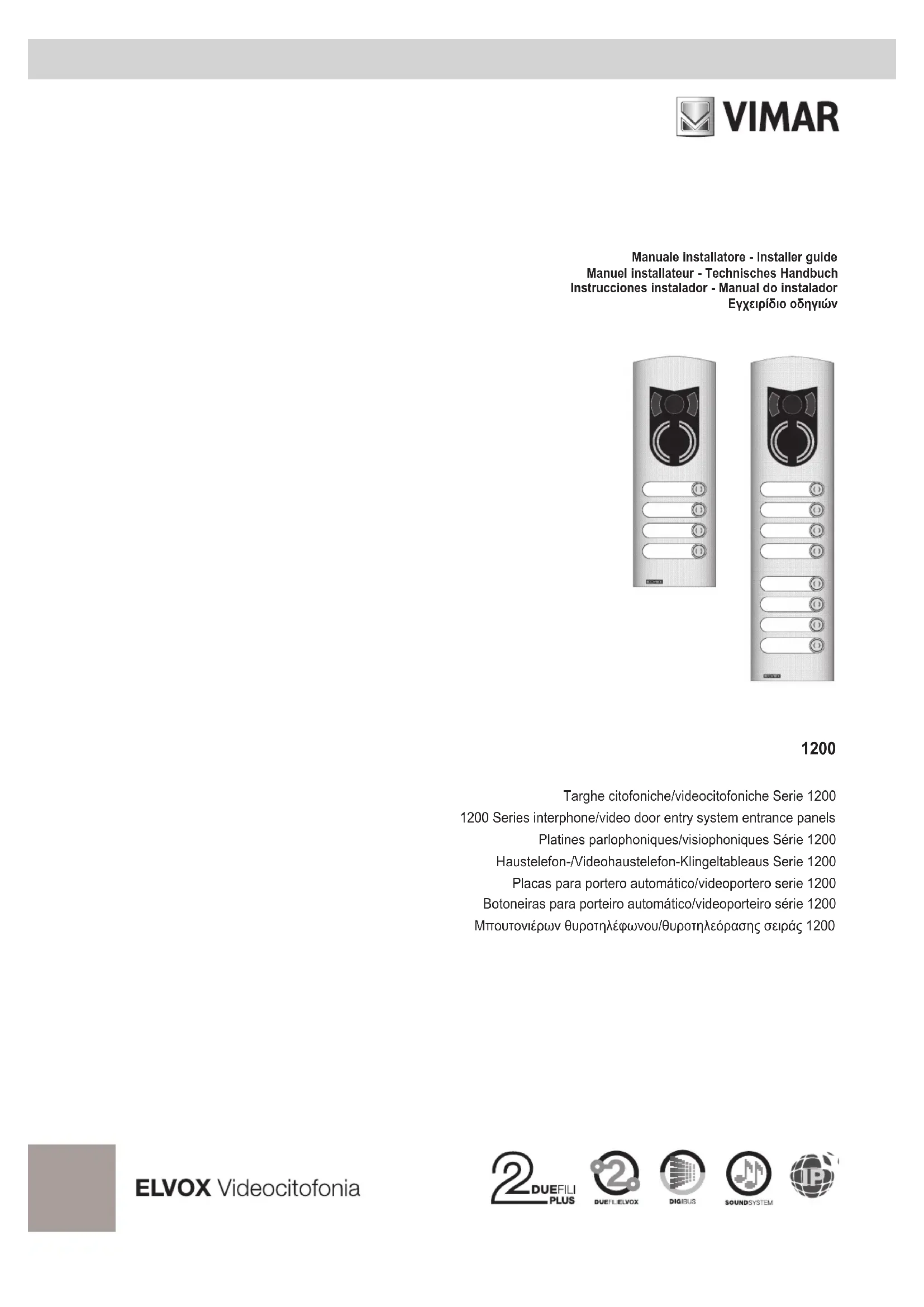

MODE D'EMPLOI ELVOX 1270 Vimar

1200FR Télécharger le manuel d’instructions sur le site www. vimar.com Caractéristiques techniques Platines de rue série 1200 :

• Platine en acier inox aisi 316 (4VA), épaisseur 8/10, sur- face gaufrée (acier inox) ou traitée PVD (effet doré)

• À encastrer ou à monter en saillie avec les accessoires correspondants

• Indice de protection contre les impacts IK10 (à l’exception des platines audio/vidéo pour unité électronique alpha

numérique et des platines supplémentaires correspon- dantes, avec pancartes porte-noms pour unité électro- nique alphanumérique).

• Degré de protection IP44

• Têtes en aluminium moulés sous pression (qui permettent une xation de la façade au châssis au moyen d’une vis spéciale ELVOX)

• Support pour les touches en polycarbonate antichoc transparent

• Châssis en acier inox.

• Touches en polycarbonate transparent recouvertes avec une protection en acier inox. Platines de rue série 1200 renforcées :

• Platine en acier inox aisi 316 (4VA). épaisseur 8/10, pein- ture satinée (gris sablé) résistant aux agents atmosphé- riques et pour installations en milieux salins.

• À encastrer avec les accessoires correspondants

• Indice de protection contre les impacts IK10 (à l’exception des platines audio/vidéo pour unité électronique alpha

numérique et des platines supplémentaires correspon- dantes, avec pancartes porte-noms pour unité électro- nique alphanumérique).

• Degré de protection IP44

• Têtes en aluminium moulés sous pression (qui permettent une fixation de la façade au châssis au moyen d’une vis spéciale ELVOX)

• Support pour les touches en polycarbonate antichoc trans

• Touches en polycarbonate transparent recouvertes avec une protection en acier inox. Les éléments de la série 1200 permettent de composer des plaques pour circuits portiers et portiers-vidéo avec technologie : - Due Fili Elvox - Digibus - Appel Sound System ou c.a. Les plaques sont dotées d’une platine frontale et d’un châssis et doivent être complétées avec l’électronique et les com

posants supplémentaires correspondants fournis à part, à choisir en fonction du type de circuit (Due Fili Elvox, Digibus, Sound System, appel c.a.) et du type d’installation. La consigne concerne uniquement le montage de la plaque. Pour l’installation complète, la connexion et la programma

tion (pour plaques électroniques), faire référence au manuel de l’unité électronique, de la caméra ou du poste externe à insérer : Pour système DUE FILI : - Unité électronique à boutons : 13F3 (audio), 13F5 (vidéo) - Unité électronique avec clavier alphanumérique : 13F4 (audio), 13F7 (vidéo) - Poste externe audio : 6931. Pour système DIGIBUS : - Unité électronique à boutons : 1283 (audio), 1285 (vidéo) - Unité électronique avec clavier alphanumérique : 1282 (audio), 1286 (vidéo) Pour système Sound System ou C.A. : - Postes externes audio : Art. 930A, 930C, 930D, 930F, 930G. - Caméra avec Poste externe : Art. 559A, 559B, 560A. Composants supplémentaires pour circuits Due Fili et Digibus La plaque est conçue pour accepter l’installation de circuits portiers-vidéo et être complétée avec les articles suivants : - Boîte d’encastrement murale art. 9192 pour plaques en 2 modules verticaux ou art. 9193 pour plaques en 3 modules verticaux. Remarque : Les boîtes 9192 ou 9193 ne peuvent pas être accouplées entre elles mais uniquement de la façon sui

vante : 9192 avec 9192 ou 9193 avec 9193. - Cadres anti-pluie art. 1P21, 1P22, 1P23, 1P24 pour plaques sur 2 modules verticaux ou 1P31, 1P32, 1P33, 1P34 pour plaques sur 3 modules verticaux - Boîtes extérieures avec anti-pluie art. 1E21, 1E22, 1E23, 1E24 pour plaques en 2 modules verticaux ou 1E31, 1E32, 1E33, 1E34 pour plaques en 3 modules verticaux. - Unité électronique audio à boutons Art. 13F3 (Due Fili) ou Art. 1283 (Digibus) - Unité électronique audio alphanumérique Art. 13F4 (Due Fili) ou Art. 1282 (Digibus) - Unité électronique vidéo à boutons Art. 13F5 (Due Fili) ou Art. 1285 (Digibus) - Unité électronique vidéo alphanumérique Art. 13F7 (Due Fili) ou Art. 1286 (Digibus) - Module supplémentaire à boutons : Art. 12TS avec 4 boutons (pour platines avec touches sur une rangée) ou Art. 12TD avec 8 boutons (pour platines avec touches sur deux rangées). Possibilité de prédisposer la même plaque pour une unité électronique audio ; dans ce cas, ôter l’anneau portant le numéro 1 figure 6, par l’arrière de la plaque frontale, le rem

placer par le cache fermant l’objectif et portant le numéro 2 figure 6, sur le châssis (B). Composants complémentaires pour installations avec appel Sound System ou en c.a. La plaque de rue est fournie avec la prédisposition pour ins- tallation vidéo et doit être utilisée avec les articles suivants : - Boîtier à encastrer art. 9192 pour plaques en 2 modules verticaux ou bien art. 9193 pour plaques en 3 modules verticaux. Remarque : les boîtiers 9192 ou 9193 ne peuvent pas être asssemblé entre eux. On ne peut assembler que le 9192 avec le 9192 ou bien le 9193 avec le 9193. - Caméra avec poste externe art. 559A ou 559B ou 560A ou poste externe art. 930A, 930B, 930C, 930D, 930F ou art. 930G (la figure 1 indique comment insérer la caméra sur le châssis). - Boutons art. R200 ou R200/50 (R200/50 = emballage avec 50 boutons R200) - LED pour éclairage étiquettes porte-noms art. R260 - Diodes art. 0002/994 (pour installations « unifilaires 1 + N » ou sans câble coaxial. - Cadres anti-pluie art. 1P21, 1P22, 1P23, 1P24 pour plaques en 2 modules verticaux ou bien 1P31, 1P32, 1P33, 1P34 pour plaques en 3 modules verticaux. - Boîtiers pour montage en saillie avec protection contre la pluie art. 1E21, 1E22, 1E23, 1E24 pour plaques en 2 modules verticaux ou bien 1E31, 1E32, 1E33, 1E34 pour plaques en 3 modules verticaux. Il est aussi possible de prédisposer la même plaque de rue pour un seul poste externe audio ; dans ce cas, ôter l’anneau portant le numéro 1 figure 6 par l’arrière de la plaque fron

tale, le remplacer par le cache fermant l’objectif et portant le numéro 2 figure 6, sur le châssis (B), installer l’étrier (C) avec les vis fournies pour le poste externe audio (voir figures 20, 22, 24). Installation des plaques série 1200 sur des systèmes Due Fili ou Digibus. - Installer la boîte à encastrer (N) au mur ou la boîte pour le montage en saillie (P) à une hauteur approxi

mative de 1,65 m du bord supérieur de la boîte au sol. Remarque : Possibilité d’élargir les plaques de la série 1200 dans le sens horizontal avec des plaques supplé

mentaires. En cas de pose encastrée, réunir les boîtes à l’aide des crochets présents dans les boîtes (voir fig. 30). - Fixer le bornier de l’unité électronique sous le châssis porte-modules à l’aide des vis fournies. - En cas de pose encastrée : - Fixer éventuellement le cadre anti-pluie (O) sur la boîte d’encastrement (N). - Fixer le châssis (B) sur la boîte d’encastrement (N) ou sur le cadre anti-pluie. En cas de pose en saillie : - Fixer le châssis (B) sur la boîte pour la pose en sail

lie. - Brancher le bornier de l’unité électronique au circuit en suivant les schémas de connexion sur le manuel de réfé

rence, en fonction du type de circuit. - Brancher l’unité électronique (S, T/U, V) au bornier à travers le câblage qui se trouve dans la partie supé

rieure. - Brancher éventuellement les modules supplémentaires (fig. 31B, 31C). Les connecter d’abord l’un après l’autre à l’aide des câblages fournis avec les modules, puis au boîtier électronique de base au moyen du câblage présent dans le côté inférieur. Le raccordement de plusieurs modules supplémen

taires peut exiger l’utilisation d’une alimentation sup- plémentaire réf. 6582 pour les leds servant à éclairer les pancartes. - Insérer l’unité électronique et éventuellement les modules supplémentaires sur les châssis (pour les modules sup- plémentaires Art. 12TS de plaques à boutons, utiliser la cloison fournie servant à les réunir, voir Fig. 31B). - Insérer le micro dans son logement sur le châssis (B) dans la partie inférieure droite puis refermer le bouchon comme le montre la fig. 7 rep. 1. Remarque : Sur les unités électroniques des systèmes Digibus, dégager ou couper le bouchon en caoutchouc (déjà présent sur les postes externes audio ou caméras) en ayant soin de ne pas couper les câbles du micro (voir fig. 7). - Exécuter les phases de programmation en suivant le ma

nuel de l’unité électronique. - En cas de circuit pour poste d’appartement : ôter l’anneau de l’objectif (E) sur l’arrière de la plaque frontale et insé

rer le cache servant à fermer l’objectif (D) (voir fig. 6). - Fermer la platine en la fixant sur le châssis à l’aide de la clé spéciale « P » faisant partie du kit (voir fig. 8). Installation des plaques série 1200 sur des systèmes avec poste externe audio ou ca- méra avec poste externe (systèmes Sound System ou c.a) Installation des plaques à encastrer - Installer la boîte d’encastrement (N) à une hauteur d’environ 1,65 m du bord supérieur de la boîte au sol Remarque : Possibilité d’élargir les plaques de la série 1200 uniquement dans le sens horizontal avec des plaques supplémentaires, en réunissant les boîtes d’en

castrement à l’aide des crochets fournis avec les boîtes (voir fig. 30). - En cas de circuit pour poste d’appartement : fixer l’étrier (C) dans la partie supérieure du châssis (B) en insérant les vis dans les orifices prévus à cet effet puis fixer le poste externe sur l’étrier (voir fig.20, 22) - Dans le cas de circuit portier-vidéo : fixer la caméra (M) au châssis (B) comme le montrent les fig. 1, 21, 23 - Insérer le micro dans son logement sur le châssis (B) puis refermer le bouchon comme le montre la fig. 7 rep. 1. - Fixer les boutons (G) sur le châssis (B) comme le montrent les fig. 20, 21, 22, 23 - Fixer la carte de l’éclairage à led (H) dans son logement comme le montrent les fig. 20, 21, 22, 23 - Fixer éventuellement le cadre anti-pluie (O) sur la boîte d’encastrement - Fixer le châssis sur la boîte d’encastrement ou sur le cadre anti-pluie - En cas de circuit pour poste d’appartement : ôter l’anneau de l’objectif (E) sur l’arrière de la plaque frontale et insé

rer le cache servant à fermer l’objectif (D) (voir fig. 6). - Brancher le poste externe ou la caméra, les boutons et la carte led au circuit en suivant les schémas de connexion sur le manuel de référence, en fonction du type de circuit. - Fermer la plaque en la fixant au châssis au moyen d’un tournevis (voir fig. 8). Installation des plaques en saillie - Installer au mur la boîte pour la pose en saillie (P) à une hauteur d’environ 1,65 m du bord supérieur de la boîte au sol. Remarque : Possibilité d’élargir les plaques de la série 1200 dans le sens horizontal avec des plaques supplé

mentaires. - En cas de circuit pour poste d’appartement : fixer l’étrier (C) dans la partie supérieure du châssis (B) en insérant les vis dans les orifices prévus à cet effet puis fixer le poste externe sur l’étrier (voir fig. 24) - Dans le cas de circuit portier-vidéo : fixer la caméra (M) au châssis (B) comme le montrent les fig. 1, 25. - Insérer le micro dans son logement sur le châssis (B) puis refermer le bouchon comme le montre la fig. 7 rep. 1. - Fixer le châssis sur la boîte pour la pose en saillie - Fixer la carte de l’éclairage à led (H) dans son logement comme le montrent les fig. 24, 25 - Dans le cas d’une plaque disposant seulement d’un poste externe audio, ôter l’anneau de objectif « E » à l’arrière de la plaque frontale et insérer le cache servant à fermer l’objectif « D » (voir fig. 6) - Brancher le poste externe ou la caméra, les boutons et la carte led au circuit en suivant les schémas de connexion sur le manuel de référence, en fonction du type de circuit. - Fermer la platine en la fixant sur le châssis à l’aide de la clé spéciale « P » faisant partie du kit (voir fig. 8).

• Avec éclairage des pancartes

• Avec capteur biométrique, centrale et câble de connexion.

• Nécessitent un module Art. 12TS pour chaque groupe de 4 boutons

• Nécessitent un module Art. 12TD pour chaque groupe de 8 boutons

• Nécessitent un module Art. 12TS pour chaque groupe de 4 boutons

• Nécessitent un module Art. 12TD pour chaque groupe de 8 boutons

Pour plaque à boutons sur des systèmes Due Fili ou Digibus

if they measure less than 25cm. An efcient sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/or recycling of the construction materials. DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en n de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400
