MODE D'EMPLOI ELVOX 41581 Vimar

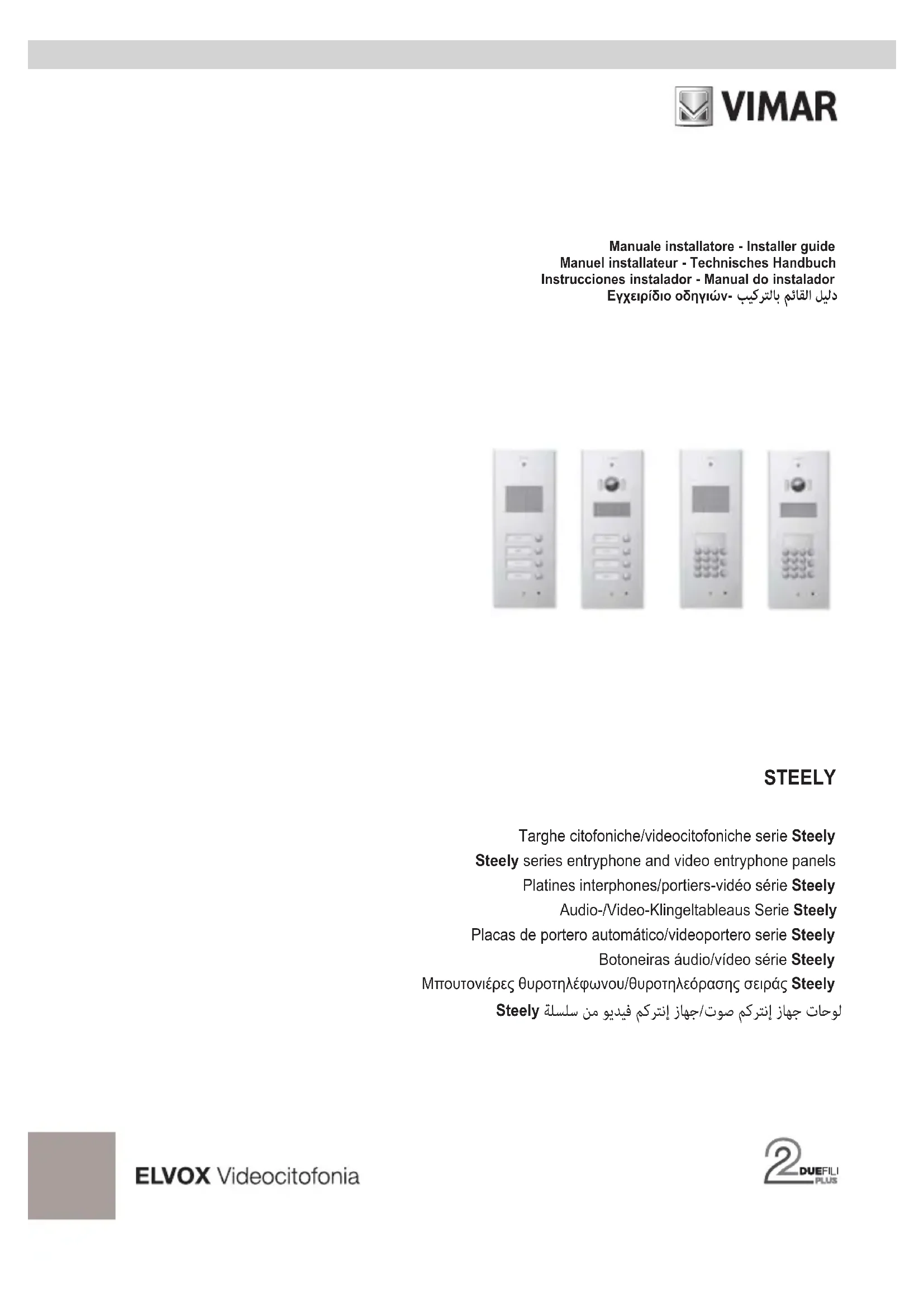

STEELYDescription Les plaques de la série Steely permettent de composer des platines pour les systèmes d’interphones et de portiers-vidéo basés sur la technologie Due Fili Plus. Installation au mur dans des boîtes d’encastrement spéciales antivandalisme : 41592 (2 modules), 41593 (3 modules) et 41594 (4 modules). Le plaques sont équipées d’un châssis et peuvent être complétées par des boîtes d’encastrement, si nécessaire des plaques supplémentaires, une unité électronique et des composants supplémentaires à choisir séparément en fonction du type d’installation. Les instructions concernent uniquement le montage de la platine. Pour l'installation complète, le raccordement et la pro- grammation, consulter le manuel de l’unité électronique. Caractéristiques techniques

• Indice de protection IP54

• Indice de protection contre les chocs mécaniques IK08 (sauf plaques audio/vidéo pour unité électronique alphanumérique 41540 et 41541 : IK07). Installation Procédure d'installation 1. Installer la boîte d'encastrement antivandalisme à 1,65 m du sol environ (norme pour les personnes handicapées 1,20 m) à partir du bord supérieur de la boîte (fig. 1). - Installer la boîte dans le sens du montage et suivre l’indication UP

visible sur le fond. - Si l'installation nécessite l'association de plusieurs boîtes, utiliser les barrettes de jonction et les vis de série pour les assembler (fig. 4). - Maçonner les boîtes dans le mur en faisant passer les tubes de câbles dans les orifices latéraux spécialement prédécoupés.

2. Fixer le bornier de l'unité électronique sous le châssis porte-modules avec les vis de série (fig. 5).

3. Fixer le châssis porte-modules à la boîte avec les vis de série (fig. 6).

4. Brancher le bornier de l’unité électronique à l'installation en suivant le schéma de connexion du manuel de référence qui corre

spond au type de circuit.

5. Avec le câble installé dans sa partie haute, raccorder l’unité électronique au bornier.

6. Raccorder si nécessaire les modules supplémentaires :

- Pour les platines à boutons classiques relier, si nécessaire, les modules supplémentaires ; les connecter l'un après l'autre aux câbles de série puis, avec le câble installé dans sa partie basse, à l’unité électronique de base. - Pour installer des platines supplémentaires avec un porte-étiquettes lumineux (Art. 41542), relier les cartes d’éclairage à LED Art. R260.B (pré-installées dans le châssis) au bornier de l’unité électronique conformément aux variantes de branchement présentées dans le manuel de l’unité électronique. 7. Introduire l’unité électronique et, si nécessaire, les modules supplémentaires dans le châssis (utiliser l’entretoise livrée avec les modules supplémentaires pour les réunir).

8. Quand il est installé dans son siège en bas et à droite du châssis, relier le micro à l'unité électronique (fig. 7).

9. Exécuter la configuration et la programmation des paramètres de la platine avec les touches des modules électroniques ou avec un PC et le logiciel de gestion du système. 10. Installer les porte-étiquettes sur les façades à boutons ou sur la façade de la platine porte-étiquettes. Pour sortir le porte-éti- quettes, appuyer légèrement avec les doigts à l’arrière de la plaque afin d’enlever la patte qui le retient au module à boutons (fig. 10)

11. Refermer la platine et la fixer à la boîte (Fig. 8).

Le manuel d'instructions peut être téléchargé sur le site www.vimar.com

• ne pas retirer les ailettes sur les unités électroniques à clavier 13A7.B/13A4.B.

• les unités électroniques à poussoirs 13F3.B/ 13F5.B ne présentent pas d’ailettes.

= fentes d’alignement de la plaque frontale à l’unité électronique.

• 41587 Steel retrotting adaptor for mounting box 9193 Adaptateurs pour boîtes 9191, 9192, 9193

• 41585 Adaptateur de mise à niveau pour boîte 9191 en acier

• 41586 Adaptateur de mise à niveau pour boîte 9192 en acier

• 41587 Adaptateur de mise à niveau pour boîte 9193 en acier Adapter für Dosen 9191, 9192, 9193

• 41584 Steel adaptor for Flat 4M cover plate Adaptateurs pour murs irréguliers Fixer le châssis sur la boîte en intercalant l’adaptateur entre le châssis et le mur. À ce stade, appliquer du silicone entre l’adaptateur et le mur.

• 41581 Adaptateur pour plaque Flat 1M en acier

• 41582 Adaptateur pour plaque Flat 2M en acier

• 41583 Adaptateur pour plaque Flat 3M en acier

• 41595 Plaque Steely personnalisable en acier

• 41596 Plaque Steely avec orice pour lecteur 4x4 en acier

• 41597 Plaque Steely pour clé en acier Zubehör:
