MODE D'EMPLOI ELVOX R884 Vimar

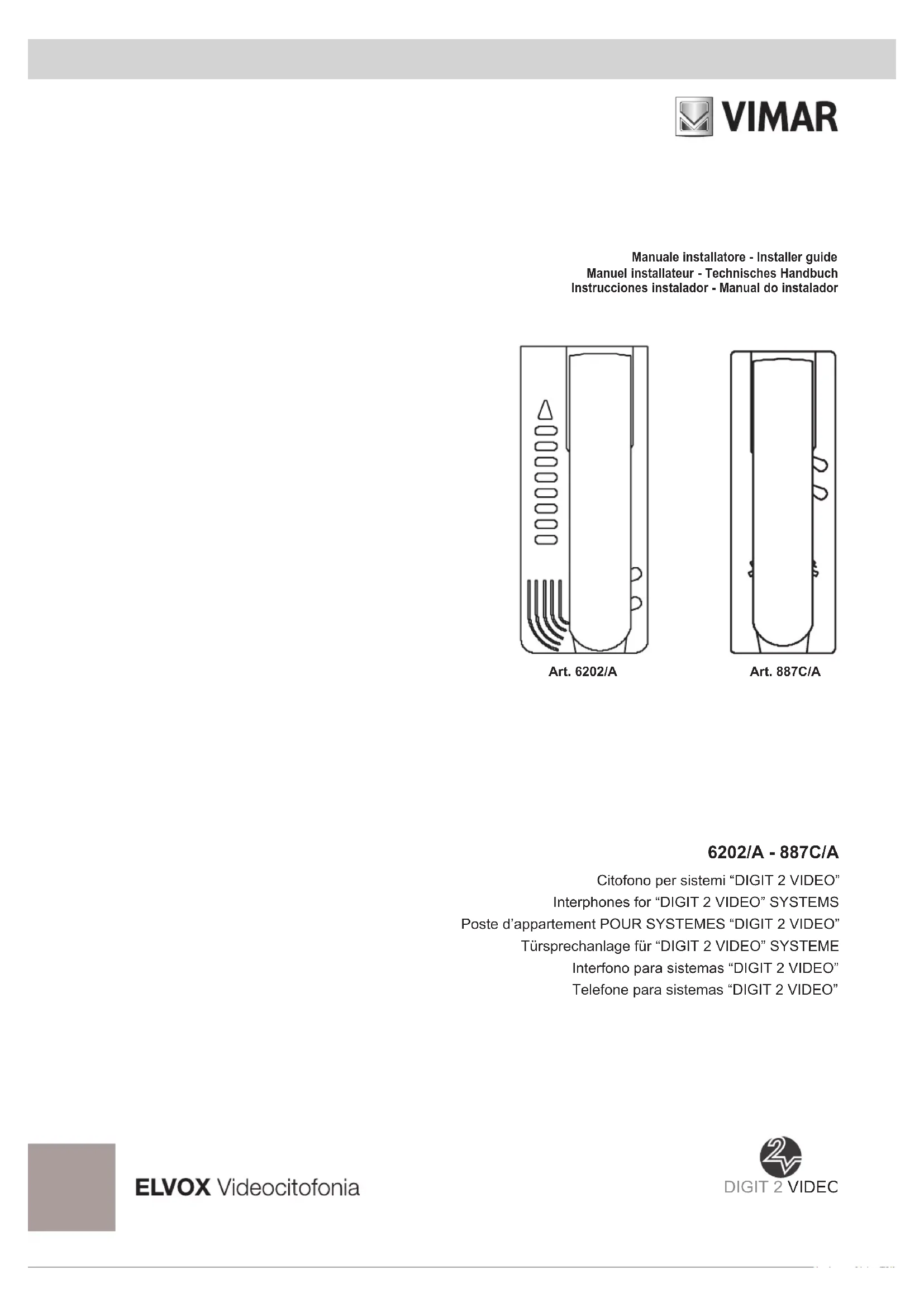

6202/A - 887C/ASérie PETRARCA Les art. 6202/A série PETRARCA sont des postes d’appartement de la série Digit 2 Video. Il peuvent être combiné avec les moniteurs de la série Petrarca (art. 6002) à l’aide de brides ou d’un kit de transformation. Les fonctions supplémentaires F1, F2 sont utilisables au moyen d’une paire de bouton-poussoirs supplémentaires Art. 6C59. Le poste d’appartement Art. 6202/A ne dispose de série pas de la fonction “Appel porte palière” et doit être utilisé exclu
sivement avec plaques de rue “DIGIT 2 VIDEO”. N.B. La fonction appel porte palière peut être insérée dans le poste d’appartement Art. 6202 en utilisant l’accessoire Art. 6169. Bornier 1,2) Ligne digital pour transmission/réception, phonique, alimentation.
3) Ligne sortie répétition appel pour relé Art. 170/101.
Connecteurs F1-F2 Pour fonctions auxiliaires F1 et F2 à connecter à deux boutons art. 6C59. CH FP-F3 Pour raccordement bouton-poussoir appel porte palière au de l’Art. 6169. Monit. Pour raccorder la carte d’interconnexion moniteur. BL,BI Raccordement combiné (fil bleu et blanc) CA Commun haut-parleur d’appel A+ Raccordement haut-parleur d’appel pour puissance maximale A- Raccordement haut-parleur d’appel pour sonnerie attenuée. Serie PETRARCA Bei Apparate, Art. 6202/A Serie PETRARCA, handelt es sich um Sprechanlagen der Serie Digit 2 Video. Sie können mit den Monitoren der Serie Petrarca (Art. 6002) mit Hilfe der Mon
3) Sortie pour répétition appel avec relé Art. 170/101.
Les opérations qui suivent ne doivent être effectuées qu’après la programmation de la plaque. Pour programmer le numéro du poste, retirer le couvercle, presser le bouton “PROG” se trouvant sur le circuit puis appuyer sur le bouton “SERR.” en gardant le doigt dessus. Si le procédé a été effectué correctement, le poste d’appartement entre en programmation en allumant la diode LED presente dans le circuit du poste d’appartement. A ce même ins
tant, relâcher le bouton-poussoir “SERR.” (relatif à la gâche). Si la diode ne s’allume pas, répéter l’opération. Maintenant, avec le combiné du poste, communiquer avec la plaque de l’escalier afin que le code relatif au poste programmé soit envoyé; pour envoyer le code de programmation appuyer sur le bouton-poussoir relatif en cas de plaques de rue avec boutons-poussoirs, ou introduire le code et appuyer sur le bouton-poussoir “C” en cas de plaques avec viseur (l’opération doit être effectuée d’ici les 60 secondes). Lorsque le code qui provient de la plaque arrive au poste, ce dernier le mémorise et le maintient jusqu’à la programmation suivante, même durant les phases avec absence du courant qui alimente l’installation. Le poste éteint la LED pour confirmer que l’appel a eu lieu. En cas d’installations avec des escaliers disposant de plusieurs entrées, extraire le connecteur relatif au montant/ postes des plaques, pour en laisser une seule en service et uniquement pour la phase de programmation. L’opération de programmation peut être répétée plusieurs fois avec des numéros compris entre les valeurs 0001 et 9999. Programmation 2ème poste d’appartement en parallèle (effectuer la programmation après celle du 1er poste d’appartement). N.B On ne peut pas raccorder plus de 2 postes d’appartement ou moniteurs en parallèle. Appuyer sur le bouton-poussoir PROGR., le relâcher et ensuite appuyer sur le bouton-pous
soir correspondant à la fonction F1 du poste d’appartement jusqu’à ce que la LED s’al- lume. Lorsqu’on utilise l’Art. 6202/A court-circuiter les contacts “centro-destra” (centre-droit) du connecteur (F1-F2) comme indiqué dans la Fig. 1. Si l’on raccorde l’Art. 6C59 appuyer sur le 1er bouton-poussoir en haut (fonction F1). En utilisant l’Art. 887C/A appuyer sur le bouton-poussoir “LAMP”. Effectuer l’appel depuis la plaque en appuyant sur le relatif bou
ton-poussoir (lorsqu’on utilise une plaque de rue avec bouton-poussoir) ou introduire le code et appuyer sur le bouton-poussoir “C” (en cas de plaques avec viseur). Fig. 1 Abb. 1 DEFR
if they measure less than 25cm. An ecient sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoidthe potential negativeeects on theenvironment and people’s health, and encourages the re-use and/or recycling of the construction materials. DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en n de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400
