OAFlex T - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre pour portes automatiques coulissantes
Marque	Optex
Modèle	OAFlex T
Dimensions (L x l x H)	245 x 125 x 43 mm
Poids	220 g
Alimentation	12 à 24 VAC ±10% (50/60 Hz) ou 12 à 30 VDC ±10%
Consommation	< 2,0 W (< 5 VA en courant AC)
Méthode de détection	Réflexion infrarouge active
Hauteur de montage	2,0 m à 2,5 m (jusqu'à 3,0 m sans exigence EN 16005)
Zone de détection	6 rangées configurables, angle profondeur -8° à +8°, largeur ±7°
Sorties	Photocoupleur NPN (sécurité) et relais de forme A (activation)
Temps de réponse	< 0,3 s
Temps de maintien en sortie	Environ 0,5 s
Indice de protection	IP54
Température de fonctionnement	-20 à +55 °C
Humidité de fonctionnement	< 80%
Conformité	EN 16005:2012, EN 12978, EN ISO 13849-1:2015 (PL d, Cat. 2), ESPE Type 2
Fonctions principales	Détection de mouvement et de présence, BLUEZONE (1ère rangée), réglage de sensibilité, minuterie de présence, sélection de fréquence, auto-contrôle
Entretien et nettoyage	Nettoyer la fenêtre de détection avec un tissu humide ; ne pas utiliser de solvant ou nettoyant
Sécurité	Ne pas laver, démonter, remonter ou réparer le capteur ; risque de choc électrique
Pièces détachées et réparabilité	Accessoires fournis : 1 manuel, 2 vis de montage ; réparations par ingénieur installateur uniquement

FOIRE AUX QUESTIONS - OAFlex T OPTEX

Comment installer le capteur OAFlex T ?

Fixez le gabarit de montage à la hauteur souhaitée (2,0 à 2,5 m du sol). Percez deux trous de ø3,4 mm et un trou de câblage de ø10 mm. Retirez le couvercle, fixez le capteur avec les vis fournies. Connectez le câblage au connecteur, puis ajustez la zone de détection et les interrupteurs DIP selon les besoins. Refermez le couvercle.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne avec une tension de 12 à 24 VAC ±10% (50/60 Hz) ou 12 à 30 VDC ±10%. La consommation est inférieure à 2 W.

Comment régler la zone de détection ?

Utilisez les vis de réglage de profondeur (-8° à +8°) et de largeur (±7° par pas de 3,5°). Pour un réglage précis, utilisez le CHERCHEUR INFRAROUGE (vendu séparément) en mode haute sensibilité.

Que signifie le voyant lumineux ?

Le voyant indique l'état du capteur : vert (stand-by), bleu (détection BLUEZONE), rouge (détection 3e rangée), orange (4e à 6e), clignotement rapide vert (défaut), lent vert (saturation), rouge/vert clignotant (erreur de réglage). Voir le tableau d'indicateur dans la notice.

Comment configurer les interrupteurs DIP ?

Les interrupteurs DIP (1 à 16) permettent de régler la sensibilité, la minuterie de présence, la fréquence, le nombre de rangées, l'immunité, le type de sortie, l'auto-contrôle, etc. Reportez-vous au tableau des réglages dans la notice. Après modification, appuyez sur le sélecteur de fonction pendant 2 secondes.

La porte ne s'ouvre pas, que faire ?

Vérifiez l'alimentation, le câblage et la zone de détection. Augmentez la sensibilité (DIP 1). Assurez-vous que la fenêtre de détection est propre. Si le problème persiste, contactez un installateur.

Le capteur détecte des mouvements fantômes, pourquoi ?

Cela peut être dû à des objets mobiles ou réfléchissants dans la zone, à des gouttes d'eau, ou à un chevauchement avec un autre capteur. Réglez la zone plus profondément, réduisez la sensibilité, ou activez l'immunité (DIP 8).

Comment activer la fonction BLUEZONE ?

Mettez l'interrupteur DIP 15 sur ON pour activer la BLUEZONE (1ère rangée), qui offre une sécurité supplémentaire au seuil de la porte.

Quel est l'entretien nécessaire ?

Nettoyez régulièrement la fenêtre de détection avec un tissu humide. N'utilisez pas de nettoyants ou solvants. Ne lavez pas, ne démontez pas et ne réparez pas le capteur vous-même.

Le capteur est-il compatible avec les normes de sécurité ?

Oui, il est conforme aux normes EN 16005, EN 12978, EN ISO 13849-1 (PL d, Cat. 2) et ESPE Type 2. Il est adapté pour une utilisation sur portes automatiques.

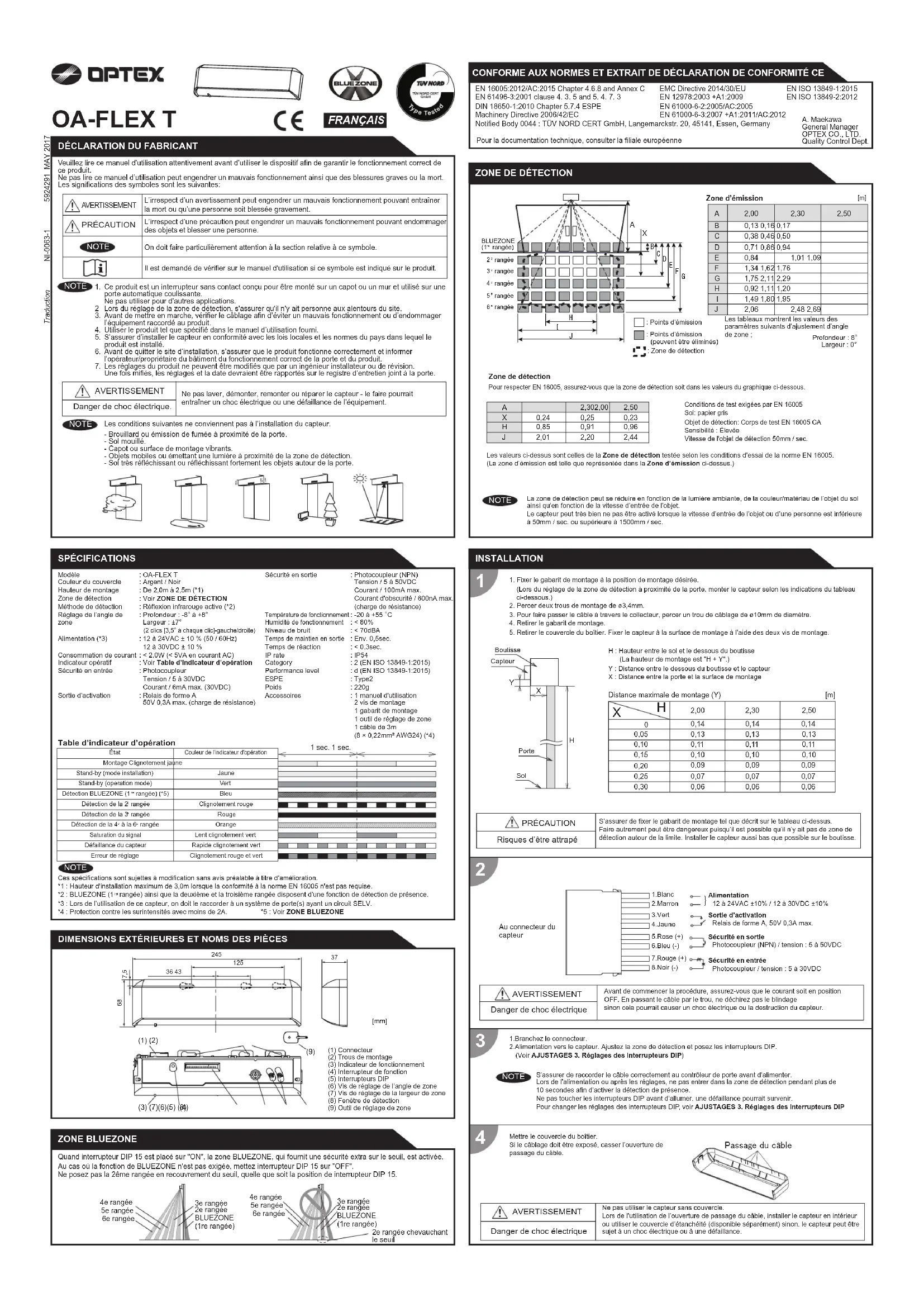

MODE D'EMPLOI OAFlex T OPTEX

Veuillez lire ce manuel d'utilisation attentivement avant d'utiliser le dispositif afin de garantir le fonctionnement correct de
Ne pas lire ce manuel d'utilisation peut engendrer un mauvais fonctionnement ainsi que des blessures graves ou la mort. Les significations des symboles sont les suivantes:

AVERTISSEMENT	L'irrespect d'un avertissement peut engendrer un mauvais fonctionnement pouvant entraîner la mort ou qu'une personne soit blessée gravement.
PRÉCAUTION	L'irrespect d'une précaution peut engendrer un mauvais fonctionnement pouvant endommager des objets et blesser une personne.
NOTE	On doit faire particulièrement attention à la section relative à ce symbole.
	Il est demandé de vérifier sur le manuel d'utilisation si ce symbole est indiqué sur le produit.

Ce produit est un interrupteur sans contact conçu pour être monté sur un capot ou un mur et utilisé sur une porte automatique coulissante.
Ne pas utiliser pour d'autres applications
2 Lors du réglage de la zone de détection, s'assurer qu'il n'y ait personne aux alentours du site.
3. Avant de mettre en marche, vérifier le câblage afin d'éviter un mauvais fonctionnement ou d'endommager l'équipement raccordé au produit.
4. Utiliser le produit tel que spécifié dans le manuel d'utilisation fourni.
5. S'assurer d'installer le capteur en conformité avec les lois locales et les normes du pays dans lequel le
produit est installé.
6. Avant de quitter le site d'installation, s'assurer que le produit fonctionne correctement et informer
l'opérateur/propriétaire du bâtiment du fonctionnement correct de la porte et du produit.
7. Les réglages du produit ne peuvent être modifiés que par un ingénieur installateur ou de révision.
Une fois mifiés, les réglages et la date devraient être rapportés sur le registre d'entretien joint à la porte.

AVERTISSEMENT

Ne pas laver, démonter, remonter ou réparer le capteur - le faire pourrait

entraîner un choc électrique ou une défaillance de l'équipement.

Les conditions suivantes ne conviennent pas à l'installation du capteur

• Brouillard ou émission de fumée à proximité de la porte
• Sol mouillé.
• Capot ou surface de montage vibrants.
• Obiets mobiles ou émettant une lumière à proximité de la zone de détection.
• Sol très réfléchissant ou réfléchissant fortement les objets autour de la porte

SPÉCIFICATIONS

Modèle	: OA-FLEX T	Sécurité en sortie	: Photocoupleur (NPN)
Couleur du couvercle	: Argent / Noir		Tension / 5 à 50VDC
Hauteur de montage	: De 2,0m à 2,5m (*1)		Courant / 100mA max.
Zone de détection	: Voir ZONE DE DÉTECTION		Courant d'obscrité / 600nA max.
Méthode de détection	: Réflexion infrarouge active (*2)		(charge de résistance)
Réglage de l'angle de zone	: Profondeur : -8° à +8°	Température de fonctionnement	:-20 à +55 °C
	Largeur : ±7°	Humidité de fonctionnement	:< 80%
	(2 clics [3,5° à chaque clic]-gauche/droite)	Niveau de bruit	:< 70dBA
Alimentation (*3)	: 12 à 24VAC ± 10 % (50 / 60Hz)	Temps de maintien en sortie	: Env. 0,5sec.
	12 à 30VDC ± 10 %	Temps de réaction	:< 0,3sec.
Consommation de courant	:< 2,0W (< 5VA en courant AC)	IP rate	: IP54
Indicateur opératif	: Voir Table d'indicateur d'opération	Category	: 2 (EN ISO 13849-1:2015)
Sécurité en entrée	: Photocoupleur	Performance level	:d (EN ISO 13849-1:2015)
	Tension / 5 à 30VDC	ESPE	: Type2
	Courant / 6mA max. (30VDC)	Poids	: 220g
Sortie d'activation	: Relais de forme A	Accessoires	: 1 manuel d'utilisation
	50V 0,3A max. (charge de résistance)		2 vis de montage

Table d'indicateur d'opération

État	Couleur de l'indicateur d'opération	1 sec. 1 sec.
Montage Clignotement jaune
Stand-by (mode installation)	Jaune
Stand-by (operation mode)	Vert
Détection BLUEZONE (1errangée) (*5)	Bleu
Détection de la 2e rangée	Clignotement rouge
Détection de la 3e rangée	Rouge
Détection de la 4e à la 6e rangée	Orange
Saturation du signal	Lent clignotement vert
Défaillance du capteur	Rapide clignotement vert
Erreur de réglage	Clignotement rouge et vert

Ces spécifications sont sujettes à modification sans avis préalable à titre d'amélioration.

*1 : Hauteur d'installation maximum de 3,0m lorsque la conformité à la norme EN 16005 n'est pas requise.
*2 : BLUEZONE (1 ^re rangée) ainsi que la deuxième et la troisième rangée disposent d'une fonction de détection de présence.
*2. Les de l'utilisation de netement, se doit la direction à une direction de centre(s) ouvert le circuit 051V
3 : Lors de l'utilisation de ce capteur, on doit le raccorder à un système de porte(s) ayant un circuit SELV. *1. Protection and restructifiques en 2016, \$5. V. ZONE BLUEZONE

-4 : Protection contre les surintensités avec moins de 2A. -5 : Voir ZONE BLUEZONE

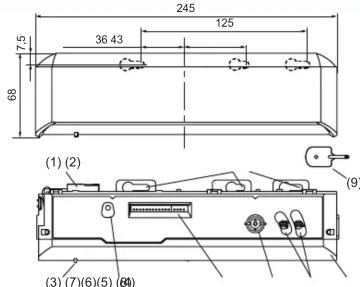

DIMENSIONS EXTÉRIEURES ET NOMS DES PIÈCES

245 125 36 43 7.5 68 (1) (2) (9) (3) (7)(6)(5) (8)

[mm]

(1) Connecteur

(2) Trous de montage
(3) Indicateur de fonctionnement
(4) Interrupteur de fonction
(4) Interrupteur de 18 (5) Interrupteurs DIP
(5) Interrupteurs Dif (6) Vis de réglage de l'angle de zene
(6) Vis de réglage de l'angle de zone (7) Vis de s'échets de la large de mère
(7) Vis de réglage de la largeur de zone
(8) Fenetre de detection
(9) Outil de réglage de zone

ZONE BLUEZONE

Quand interrupteur DIP 15 est placé sur "ON", la zone BLUEZONE, qui fournit une sécurité extra sur le seuil, est activée.

Au cas où la fonction de BLUEZONE n'est pas exigée, mettez interrupteur DIP 15 sur "OFF". Ne posez pas la 2 ^ème rangée en recouvrement du seuil, quelle que soit la position de interrupteur DIP 15.

3e rangée 2e rangée BLUEZONE (1re rangée)

4e rangée 5e rangée 6e rangée

3e rangée 2e rangée BLUEZONE

(1re rangée) 2e rangée chevauchant le seuil

CONFORME AUX NORMES ET EXTRAIT DE DÉCLARATION DE CONFORMITÉ CE

EN 16005:2012/AC:2015 Chapter 4.6.8 and Annex C

EN 61496-3:2001 clause 4. 3. 5 and 5. 4. 7. 3

DIN 18650-1:2010 Chapter 5 7 4 ESPE

Pour la documentation technique, consulter la filiale européenne

EMC Directive 2014/30/EU
EN 12978:2003 +A1:2009
EN 61000-6-2:2005/AC:2005
EN 61000-6-3:2007 +A1:2011/AC:2012
EN 01000 0 0.2007 (A1.2011) A5.2012 rckstr. 20, 45141, Essen, Germany

EN ISO 13849-1:2015

EN ISO 13849-2:2012

A. Maekawa

General Manager

OPTEX CO., LTD

BLUEZONE (1° rangée) 2° rangée 3° rangée 4° rangée 5° rangée 6° rangée A X B C D E F G H I J : Points d'ém : Points d'ém (oeuvent été

Points d'émission

Points d'émission

Points d'émission (peuvent être éliminés)

Zone de détection

Zone d'émission
[m]

A	2,00	2,30	2,50
B	0,13 0,16	0,17
C	0,38 0,46	0,50
D	0,71 0,86	0,94
E	0,84	1,01 1,09
F	1,34 1,62	1,76
G	1,75 2,11	2,29
H	0,92 1,11	1,20
I	1,49 1,80	1,95
J	2,06	2,48 2,69

Les tableaux montrent les valeurs des

paramètres suivants d'ajustement d'angle

de zone ;

Profondeur : 8°

Largeur : 0°

Zone de détection

Pour respecter EN 16005, assurez-vous que la zone de détection soit dans les valeurs du graphique ci-dessous.

A		2,302,00	2,50
X	0,24	0,25	0,23
H	0,85	0,91	0,96
J	2,01	2,20	2,44

Conditions de test exigées par EN 16005

Sol: papier gris

Objet de détection: Corps de test EN 16005 CA

Sensibilité : Élevée

Vitesse de l'objet de détection 50mm / sec.

Les valeurs ci-dessus sont celles de la Zone de détection testée selon les conditions d'essai de la norme EN 16005.
(La zone d'émission est telle que représentée dans la Zone d'émission ci-dessus.)

La zone de détection peut se réduire en fonction de la lumière ambiante, de la couleur/matériau de l'objet du sol
ainsi qu'en fonction de la vitesse d'entrée de l'objet.
Le capteur peut très bien ne pas être activé lorsque la vitesse d'entrée de l'objet ou d'une personne est inférieure
à 50mm / sec. ou supérieure à 1500mm / sec.

INSTALLATION

1. Fixer le gabarit de montage à la position de montage désirée.

(Lors du réglage de la zone de détection à proximité de la porte, monter le capteur selon les indications du tableau
ci-dessous.)

1. Percer deux trous de montage de ø3,4mm.
2. Pour faire passer le câble à travers le collecteur, percer un trou de câblage de ø10mm de diamètre.

3. Retirer le gabarit de montage.

4. Retirer le couvercle du boîtier. Fixer le capteur à la surface de montage à l'aide des deux vis de montage.

Boutisse

H : Hauteur entre le sol et le dessous du boutisse

(La hauteur de montage est "H + Y".)
Y : Distance entre le dessous du boutisse et le capteur
X : Distance entre la porte et la surface de montage

Distance maximale de montage (Y)
[m]

X\H	2,00	2,30	2,50
0	0,14	0,14	0,14
0,05	0,13	0,13	0,13
0,10	0,11	0,11	0,11
0,15	0,10	0,10	0,10
0,20	0,09	0,09	0,09
0,25	0,07	0,07	0,07
0,30	0,06	0,06	0,06

PRÉCAUTION

Risques d'être attrapé

S'assurer de fixer le gabarit de montage tel que décrit sur le tableau ci-dessus. Faire autrement peut être dangereux puisqu'il est possible qu'il n'y ait pas de zone de détection autour de la limite. Installer le capteur aussi bas que possible sur le boutisse.

Au connecteur du capteur

AVERTISSEMENT

Avant de commencer la procédure, assurez-vous que le courant soit en position 377.

OFF. En passant le câble par le trou, ne déchirez pas le blindage

sinon cela pourrait causer un choc électrique ou la destruction du capteur

Danger de choc électrique

1. Branchez le connecteur
2. Alimentation vers le capteur. Ajustez la zone de détection et posez les interrupteurs DIP
   (Voir AJUSTAGES 3. Réglages des interrupteurs DIP)

S'assurer de raccorder le câble correctement au contrôleur de porte avant d'alimenter.

Lors de l'alimentation ou après les réglages, ne pas entrer dans la zone de detection pendant plus de

10 secondes afin d'activer la détection de présence.

Ne pas toucher les interrupteurs DIP avant d'allumer, une défaillance pourrait survenir

Pour changer les réglages des interrupteurs DIP, voir AJUSTAGES 3. Réglages des interrupteurs DIP

Mettre le couvercle du boîtier

Si le câblage doit être exposé, casser l'ouverture de passage du câble.

AVERTISSEMENT

Danger de choc électrique

Ne pas utiliser le capteur sans couvercle.

Lors de l'utilisation de l'ouverture de passage du câble, installer le capteur en intérieur ou utiliser le couvercle d'étanchéité (disponible séparément) sinon, le capteur peut être sujet à un choc électrique ou à une défaillance.

1

Réglage de l'angle de zone

1-1. Réglage de l'angle de profondeur de la zone

Lors du réglage de la 2 ^e rangée la plus proche de la porte, voir l'interrupteur DIP 16 dans le Tableau des paramètres des interrupteurs DIP et la RÉFÉRENCE pour faciliter l'ajustement.

Étroit Profond

Assurez-vous que la zone de détection ne recouvre pas la porte / boutisse, et qu'il n'y ait aucun objet avec reflet près de la zone de détection sinon l'effet fantôme / saturation de signal peut se présenter.

1-2. Réglage de l'angle de la largeur de zone

L'angle de la zone de détection peut être déplacé de 7° à gauche ou à droite en 2 étapes.

.5°×23Gäuche
Droite

Réglage de la largeur de zone

Régler la largeur de la zone de détection avec les vis de réglage.

Gauche éliminée

78

Droite éliminée

Lors du réglage de la largeur de la zone de détection, assurez-vous de tourner les vis de réglage jusqu'à entendre

12 ne peut être éliminé séparément, de même 78

3

Réglages des interrupteurs DIP

Après avoir changé les réglages des interrupteurs DIP, assurez-vous de pousser la fonction

Tableau des réglages des interrupteurs DIP

	Fonction	Réglage				Commentaire
Interrupteur DIP 1	Sensibilité		I
		(en)	(en)	(en)	(en)
Interrupteur DIP 2	Chrono de présence	30sec.2 3	60sec.2 3	180sec.2 3	600sec.2 3	La minuterie de présence est appliquée à BLUEZONE (1" rangée) ainsi qu'à la 2° et 3° rangée.La minuterie de présence peut être sélectionnée à partir de 4 réglages.
Interrupteur DIP 3
Interrupteur DIP 4	Fréquence	Setting 14 5	Setting 24 5	Setting 34 5	Setting 44 5	Quand plus d'un capteur est utilisé à proximité l'un de l'autre, régler une fréquence différente pour chaque capteur.
Interrupteur DIP 5
Interrupteur DIP 6	Réglage de rangée	6rows6 7	5rows6 7	4rows6 7	3rows6 7	Régler les rangs de profondeur avec les interrupteurs DIP 6 et 7.
Interrupteur DIP 7
Interrupteur DIP 8	Immunité	OFF8	ON8			Régler l'interrupteur DIP 8 sur "ON" lorsque le capteur fonctionne tout seul (relief).
Interrupteur DIP 9	Sortie d'activation	N.O.9	N.C.9			L'interrupteur DIP 9 est pour la sortie d'activation du dispositif de commande de porte.
Interrupteur DIP 10	Auto-contrôle	Enable10	Disable10			Lorsque la porte reste ouverte et que le voyant de fonctionnement clignote rapidement/entement en vert, se reporter au paragraphe RÉSOLUTION DES PROBLEMES.Si la porte reste ouverte, réglez l'interrupteur DIP 10 sur "Disable". Pour se conformer à la norme EN 16005, régler l'interrupteur DIP 10 sur "Enable".
Interrupteur DIP 11	Sécurité en sortie	High11	Low11			L'interrupteur DIP 11 est pour la Sécurité en sortie (vers dispositif de commande de porte).
Interrupteur DIP 12	Sécurité en entrée	High12	Low12			L'interrupteur DIP 12 est pour la Sécurité en entrée. (du dispositif de commande de porte).
Interrupteur DIP 13	N/D
Interrupteur DIP 14	Sortie simultanée	OFF14	ON14			Lorsque l'interrupteur DIP 14 est réglé sur "ON", la sortie d'activation et la Sécurité en sortie fonctionnent simultanément indépendamment de la zone de détection. Mais seulement la Sécurité en sortie répondra avec une sortie de sécurité à la réception d'une Sécurité en entrée.
Interrupteur DIP 15	BLUEZONE(1" rangée)	OFF15	ON15			Lorsque l'interrupteur DIP 15 est réglé sur "ON", le BLUEZONE (1" rangée) est actif et regarde à travers le seuil.
Interrupteur DIP 16	Mode installation	OFF16	ON16			Régler l'interrupteur DIP 16 sur "ON" pour régler la 2" rangée. Pendant le mode de montage, seule la 2" rangée reste active et le voyant de fonctionnement est jaune. Après avoir réglé l'interrupteur DIP 16 du sélecteur de rangée sur "OFF".

CONTRÔLE

Vérifier le fonctionnement selon le tableau ci-dessous.

Entrée			Alimentation désactivée	En dehors des zones de détection	Entrée de la 4° à la 6° rangée	Entrée à la 3° rangée	Entrée à la 2° rangée	Entrée de BLUEZONE (*)
Indicateur de fonctionnement			Aucun	Vert	Orange	Rouge	Clignotement rouge	Bleu
État			-	Stand-by	Détection de mouvement active	Détection de mouvement / présence active
Sortie d'activation	9 N.O.	14 OFF	√←	√←	—→	—→
	9 N.C.			—→	√←	—→
	9 N.O.	14 ON	√←	√←	—→
	9 N.C.			—→	—→
Sécurité en sortie	11 High	14 OFF	OFF	ON		OFF
	11 Low			OFF		ON
	11 High	14 ON	OFF	ON	OFF
	11 Low			OFF	ON

*: Lorsque l'interrupteur DIP 15 est réglé sur "ON".

INFORMEZ PROPRIÉTAIRE DU BÂTIMENT / OPÉRATEUR DES ITEMS SUIVANTS

AVERTISSEMENT

1. Toujours conserver la fenêtre de détection propre. En cas de saleté, essuyer la fenêtre avec un tissu propre (ne pas utiliser de nettoyant/solvant)
2. Ne pas layer le capteur avec de l'eau
3. Ne pas démonter, remonter ou réparer le capteur vous-même ; un choc électrique peut en résulter
4. Lorsque l'indicateur de fonctionnement clignote vert, contacter votre ingénieur installateur ou de révision.
5. Toujours contacter votre ingenieur installateur ou de revision lors de la modification des réglages
6. Ne pas peindre la fenêtre de détection.
   NOTE 1. Lors de la mise en marche, toujours faire un test de la surface de détection en y marchant afin de s'assurer d'un fonctionnement correct.
7. Ne pas mettre d'objet mobile ou réfléchissant de la lumière dans la zone de détection. (ex : plante, éclairage, etc.)

RÉSOLUTION DES PROBLÈMESRÉSOLUTION DES PROBLÈMES

Opération de porte	Indicateur opératif	Cause possible	Possibles contre-mesures
La porte ne s'ouvre pas lorsqu'une personne entre	Aucun(e)	Tension d'alimentation incorrecte.	Régler à la tension mentionnée
		Mauvais câblage ou défaillance du câblage.	Vérifier les fils et le connecteur
	Instable	Mauvais positionnement de la zone de détection.	Vérifiez les AJUSTAGES 1, 2, (*)
		Sensibilité trop faible.	Régler la sensibilité plus haute. (*)
		Minuterie de présence courte.	Réglez la minuterie de présence pour une durée plus longue. (*)
		Fenêtre de détection sale.	Essuyer la fenêtre de détection à l'aide d'un tissu humide. Ne pas utiliser de nettoyant ou de solvant.
	Correct	Mauvais câblage ou défaillance du câblage.	Vérifier les fils et le connecteur
La porte s'ouvre lorsque personne ne se trouve pas dans la zone de détection (effet fantôme)	Instable	Des objets mobiles ou émettant de la lumière dans la zone de détection.	Retirer les objets
		La zone de détection chevauche celle d'un autre capteur.	Vérifier les interrupteurs DIP 4, 5 des AJUSTAGES 3,(*)
		Des gouttes d'eau se trouvent sur la fenêtre.	Utiliser la protection anti-pluie. (Disponible séparément) Essuyer la fenêtre de détection à l'aide d'un tissu humide. Ne pas utiliser de nettoyant ou de solvant.Installer dans un endroit à l'abri des gouttes d'eau.
		La zone de détection chevauche la porte/boutisse.	Ajustez la zone de détection à "Profond" (à l'extérieur).
		Sensibilité trop élevée.	Régler la sensibilité plus faible.(*)
		Autres.	Réglez l'interrupteur DIP 8 sur "ON".(*)
	Correct	Mauvais réglages des interrupteurs DIP.	Vérifier les interrupteurs DIP 9, 11, 12 des AJUSTAGES 3,(*)
La porte reste ouverte	Correct	Modification soudaine de la zone de détection.	Vérifier les interrupteurs DIP 1 à 3 des AJUSTAGES 3(*) Si le problème persiste, réinitialiser le capteur. (Éteindre et rallumer.)
		Mauvais câblage ou défaillance du câblage.	Vérifier les fils et le connecteur
	Jaune	Le mode installation est sur "ON".	Réglez l'interrupteur DIP 16 sur "OFF".(*)
	Rapide clignotement vert	Sensibilité trop faible.	Régler la sensibilité plus haute.(*)
		Fenêtre de détection sale.	Essuyer la fenêtre de détection à l'aide d'un tissu humide. Ne pas utiliser de nettoyant ou de solvant.
		Défaillance du capteur.	Contacter votre ingénieur installateur ou de révision
	Lent clignotement vert	Saturation du signal. (2° et/ou 3° rangée).	Retirer les objets très réfléchissants de la zone de détection. Abaisser la sensibilité. (*)Changer l'angle de profondeur de la zone.
		La zone de détection chevauche la porte/boutisse.	Ajustez la zone de détection à "Profond" (à l'extérieur).
	Clignotement rouge et vert	Erreur de réglage.	Après avoir modifié les réglages des interrupteurs DIP, assurez-vous d'enfoncer le sélecteur de finterrupteur de fonction 2 secondes
Fonctionnement correct	Lent clignotement vert	Saturation du signal. (4°, 5°, 6° rangée et/ou BLUEZONE).	Retirer les objets très réfléchissants de la zone de détection. Abaisser la sensibilité. (*)Changer l'angle de profondeur de la zone.

*: Après avoir changé les réglages des interrupteurs DIP, assurez-vous de pousser la interrupteur de fonction 2 secondes.

RÉFÉRENCE

Ajustage de profondeur de zone avec CHERCHEUR INFRAROUGE (disponible séparément)

1. Tournez la vis d'ajustage de l'angle de profondeur vers la droite (profond) pour éloigner la zone de détection le plus possible de la porte
2. Mettez la sensibilité du CHERCHEUR INFRAROUGE sur "H" (haut) et placez-le sur le sol comme démontré ci-dessous.

1. Tournez la vis d'ajustage de l'angle de profondeur vers la gauche (peu profond) jusqu'à ce que la zone d'émission soit placée dans la position où le CHERCHEUR INFRAROUGE se trouve dans l'état de détection basse (clignotement rouge lent).

Manufacturer

OPTEX CO., LTD.

5-8-12 Ogoto Otsu 520-0101, Japan
