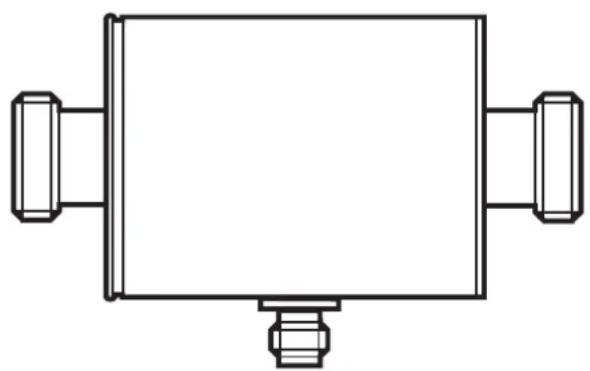

SM6050 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	SM6050
Type de produit	Capteur de débit électromagnétique
Principe de mesure	Électromagnétique
Fluides mesurés	Liquides conducteurs (conductivité ≥ 20 μS/cm, viscosité < 70 mm²/s)
Signal de sortie	Analogique 4-20 mA proportionnel au débit
Interface de communication	IO-Link (broche 4)
Alimentation électrique	24 V DC selon EN 50178, TBTS, TBTP
Raccordement électrique	Connecteur M12 (brochage DIN EN 60947-5-2)
Amortissement (dAP)	Réglable, valeur usine : 0,6 s
Suppression des faibles débits (LFC)	Fonction réglable : débits inférieurs à la valeur LFC considérés comme arrêt
Comportement en défaut (FOU2)	Réglable : signal max (On), min (OFF) ou valeur mesurée (OU)
Montage	Dans tuyau avec adaptateurs ifm, position recommandée verticale ou horizontale avec remplissage complet
Mise à la terre	Nécessaire si réseau de tuyaux non conducteur (ex. plastique)
Sécurité	Installation par personnel qualifié. Température de boîtier >65°C possible. Éviter contact avec matières inflammables.
Réglage usine	LFC: MAW, FOU2: OFF, dAP: 0,6 s
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon doux si nécessaire.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Réparation uniquement par le fabricant.
Accessoires	Adaptateurs, colliers de mise à la terre (voir www.ifm.com)
Documentation	Notice d'utilisation téléchargeable gratuitement

FOIRE AUX QUESTIONS - SM6050 IFM

Comment installer le capteur SM6050 ?

Avant l'installation, assurez-vous que le circuit n'est pas sous pression. Montez l'appareil de façon que le tube de mesure soit toujours complètement rempli. Respectez les distances d'aspiration et d'évacuation (au moins 5× le diamètre du tuyau). Utilisez des adaptateurs ifm pour garantir l'étanchéité et le positionnement. Graissez les filetages avec une pâte lubrifiante appropriée. Serrez les adaptateurs à 30 Nm. Après montage, rincez le réseau pour éliminer les bulles d'air (débit > 3 L/min).

Quel type de fluide peut être mesuré ?

Le SM6050 mesure les liquides conducteurs avec une conductivité d'au moins 20 μS/cm et une viscosité inférieure à 70 mm²/s à 40°C. Il est conçu pour les fluides du groupe 2 selon la directive DESP. Pour les fluides du groupe 1, contactez ifm.

Comment raccorder électriquement le capteur ?

Raccordez par un électricien qualifié. Utilisez un connecteur M12. Brochage : broche 1 = L+ (brun), broche 3 = L- (bleu), broche 2 = signal analogique 4-20 mA (blanc), broche 4 = IO-Link (noir). Alimentation 24 V DC selon EN 50178, TBTS, TBTP. Couleurs selon DIN EN 60947-5-2.

Comment paramétrer l'amortissement (dAP) ?

L'amortissement (dAP) définit le temps de réponse du signal de sortie. La valeur usine est de 0,6 s. Vous pouvez la modifier via l'interface IO-Link. La temporisation indique après combien de secondes le signal atteint 63% de la valeur finale en cas de changement brusque de débit.

Que faire en cas de signal de sortie anormal ?

Si le signal est à 3,5 mA (cr.UL) ou 22 mA (cr.OL), la valeur mesurée est hors plage. Vérifiez la plage de mesure. Si FOU = OFF, une erreur interne peut produire 3,5 mA. Si FOU = On, une erreur produit 22 mA. Consultez le tableau de correction d'erreurs dans la notice. Si le problème persiste, remplacez l'appareil.

Comment réinitialiser aux réglages usine ?

Utilisez la fonction rES (reset) via l'interface IO-Link. Cela restaure les paramètres d'usine (LFC, FOU2 = OFF, dAP = 0,6 s). Notez vos réglages personnalisés avant de l'exécuter.

Quelle est la fonction LFC ?

La fonction Low Flow Cut-off (LFC) supprime les faibles débits. Si le débit est inférieur à la valeur LFC réglée, le capteur le considère comme arrêt (Q=0). Cela permet d'éviter des signaux parasites en absence d'écoulement.

Comment mettre à la terre le capteur ?

Si le réseau de tuyaux n'est pas conducteur (par ex. plastique), le capteur doit être mis à la terre via une terre fonctionnelle. Utilisez un collier de mise à la terre pour connecteur M12 (accessoire ifm) et reliez-le à la terre de l'installation.

Puis-je utiliser le capteur avec des tuyaux en plastique ?

Oui, mais vous devez mettre le capteur à la terre (voir question précédente). De plus, assurez-vous que la conductivité du liquide est ≥ 20 μS/cm pour garantir un fonctionnement correct du principe électromagnétique.

Où trouver les données techniques détaillées ?

Les données techniques complètes (schéma d'encombrement, pression max, température, etc.) sont disponibles sur le site www.ifm.com. La notice fournit également un lien vers les spécifications.

MODE D'EMPLOI SM6050 IFM

Notice d'utilisation

Capteur de débit électromagnétique

efector300®

SM6050

SM7050

SM8050

FR

1 Remarques préliminaires....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Fonction....4

4.1 Fonction analogique ....5
4.2 IO-Link 6

5 Montage....6

5.1 Position de montage recommandée....6
5.2 Position de montage non recommandée ....7
5.3 Mise à la terre....8
5.4 Installation dans le tuyau 8

6 Raccordement électrique....10
7 Mise en service....10
8 Paramétrage....10

8.1 Paramètres réglables ...... 11

8.1.1 Amortissement des valeurs mesurées (dAP) 11
8.1.2 Suppression de faibles débits (LFC) 11
8.1.3 Récupérer les réglages de base effectués en usine (rES).... 11
8.1.4 Fehlverhalten des Ausgangs (FOU2) 11

9 Correction d'erreurs 12
10 Données techniques....12
11 Réglage usine....12

1 Remarques préliminaires

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.
• Avec des températures de plus de 50°C (122 °F), quelques parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F). De plus, pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation. Afin d'éviter des dommages corporels, prendre les mesures suivantes :

▶ Installer les appareils selon les dispositions et directives en vigueur.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel. Pour ce faire, utiliser une protection adéquate (p.ex. capot protecteur).

3 Fonctionnement et caractéristiques

L'appareil contrôle des liquides. Il détecte le débit et le convertit en un signal de sortie analogique.

Directive relative aux équipements sous pression (DESP)

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour les fluides du groupe 2. Utilisation de fluides du groupe des fluides 1 sur demande.

Application

Liquides conducteurs avec les propriétés suivantes :

• Conductivité : ≥ 20 μS/cm
• Viscosité : < 70 mm ² /s à 40 °C

4 Fonction

L'appareil détecte le débit selon le principe de mesure électromagnétique.

4.1 Fonction analogique

• L'appareil fournit un signal analogique qui est proportionnel au débit.
• A l'intérieur de la gamme de mesure, le signal analogique est à 4...20 mA.
- Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, les signaux de courant indiqués dans la figure 1 sont fournis.

Figure 1 : Caractéristique de sortie selon la norme CEI 60947-5-7.

MAW = Valeur initiale de l'étendue de mesure

MEW = Valeur finale de l'étendue de mesure

① Zone de détection
② Plage de mesure

Q: Débit (une valeur de débit négative signifie un débit en opposition au sens de débit marqué).

cr.UL: Plage de détection non atteinte (erreur)

cr.OL: Plage de détection dépassée (erreurr)

FOU=On: Préréglage où le signal analogique passe à la valeur maximale en cas d'erreur.

FOU=OFF: Préréglage où le signal analogique passe à la valeur minimale en cas d'erreur.

4.2 IO-Link

Cet appareil dispose d'une interface de communication IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, un logiciel IO-Link adapté et un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

5 Montage

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

L'appareil peut être monté indépendamment de la position si ce qui suit est assuré :

• Il n'y a pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entièrement remplis.

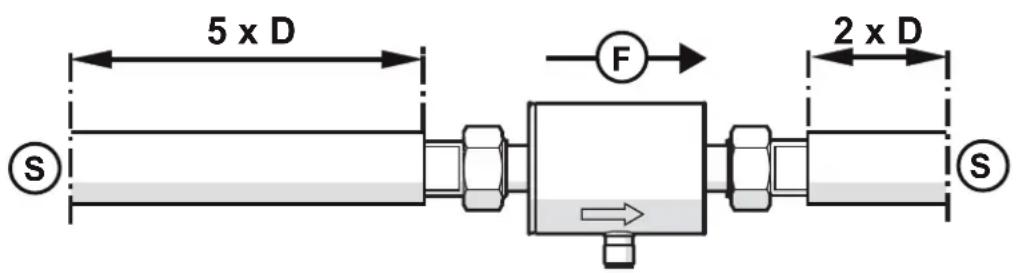

5.1 Position de montage recommandée

Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Prévoir des distances suffisantes d'aspiration et d'évacuation. Ainsi des parasites dus aux coudes, aux vannes, aux réductions de diamètre et autres sont compensés. De plus : des systèmes d'arrêt et de commande ne doivent pas se trouver directement devant l'appareil.

S = perturbation (p. ex. systèmes d'arrêt et de commande, pompe, coudes)

D = diamètre du tuyau

F = sens du débit

▶ Montage devant ou dans un tuyau montant :

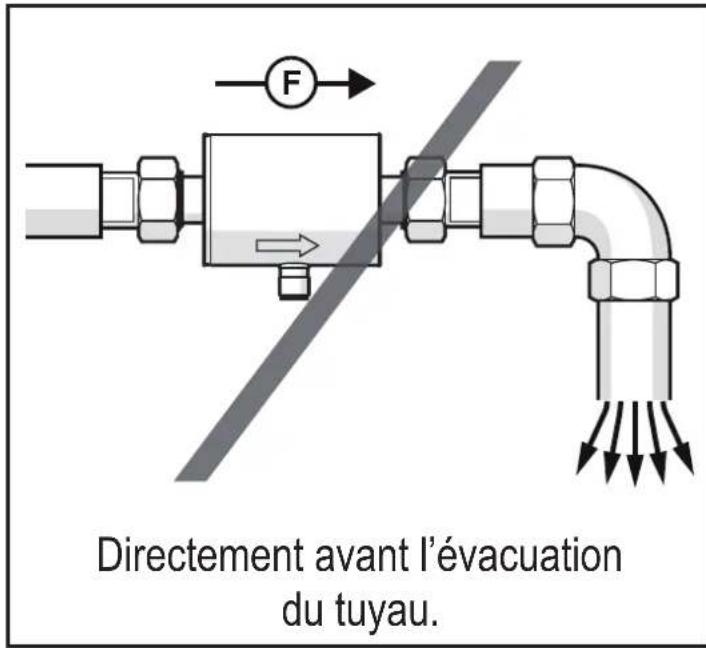

5.2 Position de montage non recommandée

Eviter les positions de montage suivantes :

F = sens du débit

5.3 Mise à la terre

En cas de montage dans un réseau de tuyau non raccordé à la terre (par ex. tuyaux en plastiques), l'appareil doit être mis à la terre (terre fonctionnelle).

Colliers de mise à la terre pour le connecteur M12 sont disponibles en accessoires → www.ifm.com.

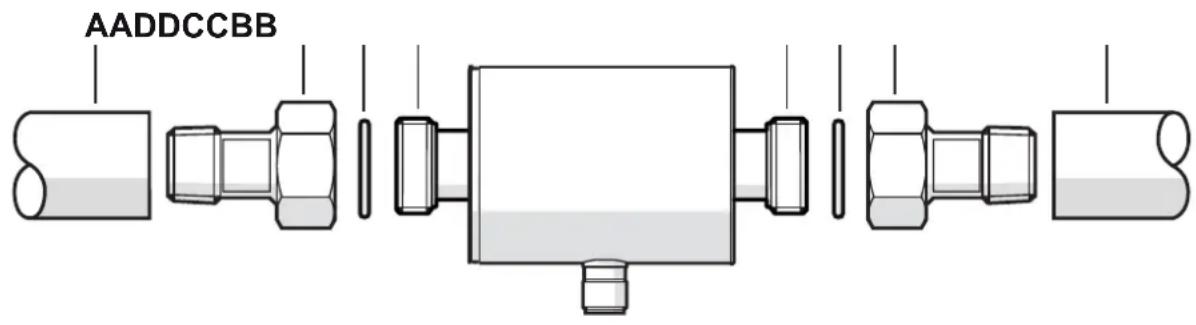

5.4 Installation dans le tuyau

L'appareil peut être monté dans le tuyau à l'aide d'adaptateurs.

Informations sur des raccords disponibles sur www.ifm.com.

Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord.

1. Graisser le filetage du raccord process, de l'adaptateur et du capteur. Utiliser une pâte lubrifiante qui est appropriée et homologuée pour l'application.
2. Visser l'adaptateur (B) dans le tuyau (A).
3. Insérer les joints (C) et installer l'appareil selon le sens du débit (flow direction) marqué.
4. Visser l'adaptateur (B) à la main avec les raccords (D).
5. Serrer fermement les deux adaptateurs par un mouvement opposé (Couple de serrage : 30 Nm).

Après le montage, des bulles d'air dans le système peuvent affecter la mesure.

▶ Solution : Rincer le réseau après le montage pour le dégazer: Quantité de rinçage > 3 l/min.

Pour montage horizontal :

A cause de la construction, il reste toujours une petite quantité du fluide dans le tube de mesure après la coupure de la pompe.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

BK : Noir

BN : Brun

BU : Bleu

WH : Blanc

Couleurs selon DIN EN 60947-5-2

Broche 1 L+
Broche 3 L-
Broche 2 (OUT2) Signal analogique pour le débit
Broche 4 (OUT1) IO-Link

7 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité (env. 5 s), l'appareil se trouve en mode RUN (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère un signal analogique proportionnel au débit.

Pendant le retard à la disponibilité le signal de sortie est à 20 mA.

8 Paramétrage

Un outil de paramétrage avec possibilité IO-Link offre les options suivantes :

• Lire les valeurs process actuelles.
• Lire, modifier, sauvegarder tous les paramètres actuels réglés et les transmettre à d'autres appareils du même type.

▶ Raccorder l'appareil via l'interface IO-Link sur le PC ou l'API avec un logiciel de paramétrage approprié.

Pour le raccordement du capteur via l'interface USB, ifm offre une interface IO-Link.

Des paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

▶ S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

8.1 Paramètres réglables

8.1.1 Amortissement des valeurs mesurées (dAP)

La temporisation d'amortissement permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas d'une modification soudaine de la valeur de débit. La temporisation d'amortissement réglée mène à une stabilisation des sorties et de l'affichage.

8.1.2 Suppression de faibles débits (LFC)

La fonction low flow cut-off (LFC) permet de supprimer de faibles débits. Des débits inférieurs à la valeur LFC sont évalués par le capteur comme arrêt (Q = 0).

8.1.3 Récupérer les réglages de base effectués en usine (rES)

Avec cette fonction le capteur est réinitialisé au réglage usine.

→ 11 Réglage usine. Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction.

Avec cette fonction le comportement de la sortie en cas de défaut est défini. Les fonctions de sortie suivantes sont réglables.

• On = le signal analogique passe à la valeur maximale (→ 4.1).
• OFF = le signal analogique passe à la valeur de défaut minimale (→ 4.1).
• OU = le signal analogique correspond à la valeur mesurée.

9 Correction d'erreurs

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement. Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, les signaux de courant suivantes sont fournis:

Signal → 4.1 Causes possibles			Correction de défauts
3,5 cr.UL	ouErr	Plage de détection non atteinte : Valeur mesurée < -130 % MEWL'appareil se trouve en état d'erreur si FOU = OFF est réglé par défaut.	► Vérifier la plage de mesure.► Remplacer l'appareil
4 Valeur mesurée entre-130 % ... -120 % MEW			► Vérifier la plage de mesure.
21,5 Valeur mesurée entre120 % ... 130 % MEW			► Vérifier la plage de mesure.
22 cr.OL	ouErr	Plage de détection dépassée : Valeur mesurée > 130 % MEWL'appareil se trouve en état d'erreur si FOU = On est réglé par défaut.	► Vérifier la plage de mesure.► Remplacer l'appareil

MEW = valeur finale de l'étendue de mesure

10 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

11 Réglage usine

Paramètre Réglage usine	Réglage utilisateur
LFC MAW
FOU2	OFF
dAP	0,6 s

MAW = Valeur initiale de l'étendue de mesure

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.
