| Caractéristiques | Détails |
|---|---|
| Type de produit | Capteur de pression |
| Plage de mesure | 0 à 10 bar |
| Précision | ± 0,5 % de la pleine échelle |
| Sortie | Signal analogique 4-20 mA |
| Alimentation | 10 à 30 VDC |
| Température de fonctionnement | -25 à 85 °C |
| Dimensions | 50 x 50 x 30 mm |
| Poids | 300 g |
| Utilisation | Mesure de pression dans des applications industrielles |
| Maintenance | Vérification régulière de l'étalonnage recommandée |
| Sécurité | Utiliser dans les limites de pression spécifiées |
| Informations générales | Compatible avec divers fluides, installation facile |
FOIRE AUX QUESTIONS - DN2036 IFM
Questions des utilisateurs sur DN2036 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice DN2036 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DN2036 de la marque IFM.

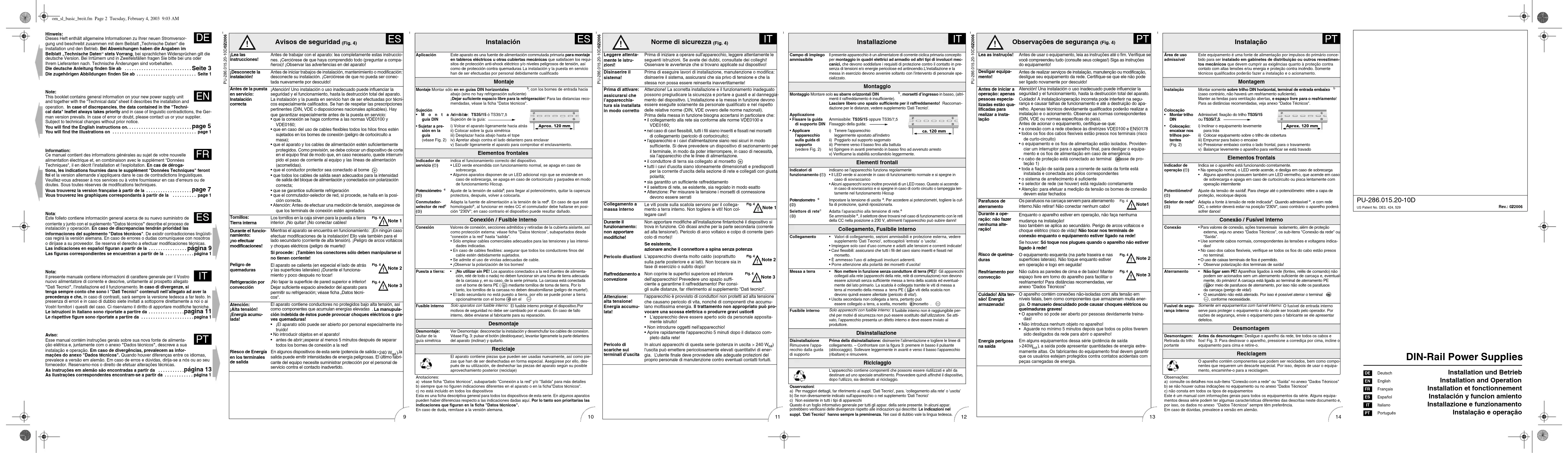

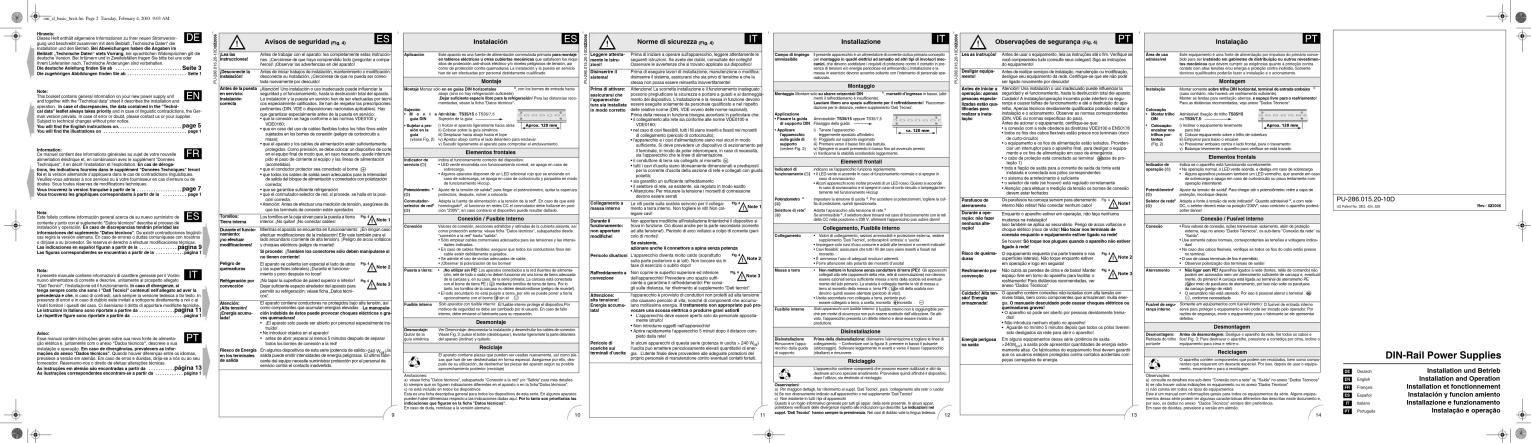

MODE D'EMPLOI DN2036 IFM

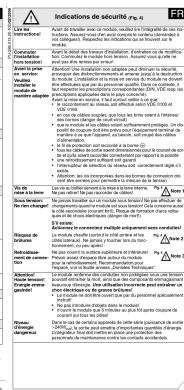

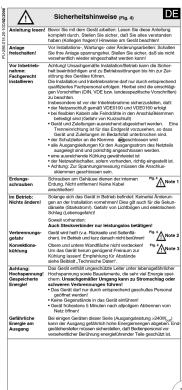

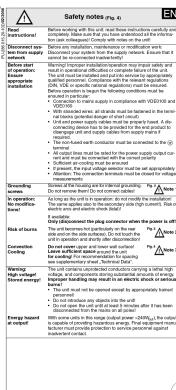

Avant de travailler avec ce module, veuillez lire l’intégralité de ces ins- tructions. Assurez-vous d’en avoir compris le contenu (demandez à vos collègues!). Respectez les indications qui se trouvent sur le module. Commuter l'installation hors tension! Avant le début des travaux d'installation, d'entretien ou de modifica- tion: Commutez le module hors tension. Assurez vous qu'elle ne peut pas être remise par erreur! Avant la prise en service: Veuillez installer le module de manière adaptée Attention! Une installation non adaptée peut diminuer la sécurité, provoquer des disfonctionnements et amener jusqu’à la destruction du module. L’installation et la mise en service du module ne doivent être effectuées que par du personnel qualifié. Dans ce contexte, il faut respecter les prescriptions correspondantes (DIN, VDE resp. les prescriptions appliquées dans le pays concerné). Avant la mise en service, il faut surtout veiller à ce que:
- le raccordement au réseau soit effectué selon VDE 0100 et VDE 0160
- en cas de câbles souples, que tous les brins soient à l'intérieur des bornes (danger de court-circuit)
- que le module et les câbles soient suffisamment protégés. Un dis- positif de coupure doit être prévu pour l’équipement terminal de manière à ce que l’appareil, au besoin, soit coupé des câbles d’alimentation.
- le fil de protection soit raccordé à la borne
- tous les câbles de sortie soient dimensionnés pour le courant de sor- tie et qu'ils soient raccordés correctement par rapport à la polarité
- une refroidissement suffisant soit garanti
- l’interrupteur de sélection du réseau soit correctement réglé s’il existe.
- Attention: les vis incorporées dans les bornes de connexion doi- vent être serrées pour permettre la mesure de la tension Vis de mise à la terre Les vis au boîtier servent à la mise à la terre interne. Ne pas retirer! Ne pas raccorder de câbles! Sous tension: Ne rien changer! Ne jamais travailler sur un module sous tension! Ne pas effectuer de changements quand le module est sous tension! Cela concerne aussi le côté secondaire (courant fort!). Risque de formation d'arcs voltai- ques et de chocs électriques (danger de mort!) S’il existe: Actionnez le connecteur multiple uniquement sans conduites! Risques de brûlures Le module chauffe (surtout le côté arrière et les côtés latéraux). Ne jamais y toucher lors du fonc- tionnement, ou peu après! Refroidisse- ment de convec- tion Ne pas couvrir la surface supérieure et inférieure! Prévoir assez d'espace libre autour du module pour la refroidissement: Recommandation pour l’espace, voir la feuille annexe „Données Techniques“. Attention! Haute tension! Energie emma- gasinée! Le module renferme des conduites non protégées sous une tension pouvant entraîner la mort, ainsi que des composants emmagasinant beaucoup d'énérgie
Une utilisation incorrecte peut entraîner un choc électrique ou de graves brûlures
Le module ne doit être ouvert que par du personnel spécialement instruit
Ne pas introduire d'objets dans le module
n'ouvrir le module que 5 minutes au plus tôt après coupure de courant sur tous les pôles! Niveau d’énergie dangereux Dans le cas de certains appareils de cette série (puissance de sortie > 240W out ), la sortie peut émettre d’importantes quantités d’énergie. L’intégrateur final doit mettre en place une protection des personnels de maintenance contre les contacts accidentels.

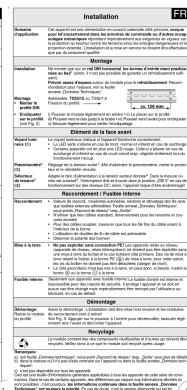

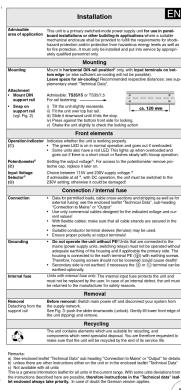

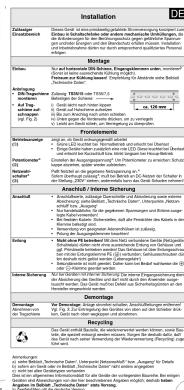

Note 1 Fig. 4 Note 2 Fig. 4 Note 3 Fig. 4 Installation Domaine d'application Cet appareil est une alimentation en courant cadencée côté primaire, conçue pour lel’encastrement dans les armoires de commande ou d’autres encap- sulages mécaniques répondant impérativement aux exigences en vigueur sur la protection au toucher contre les tensions et/ou les énergies dangereuses et la protection-incendie. L’installation et la mise en service ne doivent être effectuées que par du personnel qualifié. Montage Installation Ne monter que sur un rail DIN horizontal, les bornes d’entrée etant position- nées au bas
(sinon, il n’est pas possible de garantie un refroidissement suffi- sant). Prévoir assez d’espace autour du module pour le refroidissement: Recom- mandation pour l’espace, voir la feuille annexe „Données Techniques“. Montage
- Monter le profilé DIN Admissible: TS35/15 ou TS35/7,5 Fixation du profilé:
- Encliqueter sur le profilé (voir Fig. 2)
i) Pousser le module légèrement en arrière • ii) Le placer sur le profilé
iii) Pousser vers le bas jusqu'à la butée • iv) Pousser vers l'avant pour encliqueter
v) Secouer légèrement pour vérifer l'encliquetage.
Elément de la face avant Voyant lumi- neux () Le voyant lumineux indique si l’appareil fonctionne correctement.
- La LED verte s’allume en cas de fonct. normal et s’éteint en cas de surcharge.
- Certains appareils ont en plus une LED rouge. Celle-ci s’allume en cas de surcharge et s’éteint en cas de court-circuit resp. clignote lentement lors du fonctionnement hiccup. Potentiomètre
Réglage de la tension sortie
. Afin d’atteindre le potentiomètre, retirer le protec- teur et le réinstaller ensuite. Sélecteur de tension
Adapte le bloc d’alimentation à la tension secteur donnée
. Dans la mesure où cela est autorisé
, l’interrupteur doit se trouver dans la position „230 V“ en cas de fonctionnement sur des réseaux DC; sinon, l’appareil risque d’être endommagé! Raccordement / Fusible interne Raccordement • Valeurs de raccord., moyennes autorisées, sections et dénudage des fils ainsi que fusibles externes admissibles: Feuille annexe „Données Techniques“, sous-points „Raccord de réseau“ resp „Sortie“.
- N'utiliser que des câbles standard, dimensionnés pour les tensions et cou- rants donnés!
- Pour des câbles souples: s'assurer que tous les fils fins du câble soient à l'intérieur de la borne.
- L'utilisation de douilles de fin de câble est admissible.
- Observer la polarité des bornes! Mise à la terre • Ne pas exploiter sans connection PE! Les appareils reliés au réseau (appareils de réseau, relais interrupteurs) ne doivent pas être exploités sans une mise à terre du boîtier et le cas échéant côté primaire. Des vis de mise à terre relient le boîtier à la borne PE ( ) de mise à terre; pour cette raison, les vis du boîtier ne doivent pas être détachées (danger de mort).
- Le côté secondaire n'est pas mis à la terre, on peut donc, si besoin, mettre la borne ou la borne à la terre. Fusible interne Seulement aux sppareils avec fusible interne: Le fusible d’entré est interne et inaccessible pour des raisons de sécurité. Il protège l’appareil et ne doit en aucun cas être changé mais impérativement être renvoyé par l’utilisateur au fabricant, en cas de défault. Démontage Démontage: Retirer le module du profilé Avant le démontage : L’installation doit être mise hors tension et les conduites de raccordement sont à retirer! Voir Fig. 3: Appuyer sur le poussoir à l’arrière pour déverrouiller, basculer légè- rement vers l’avant et décrocher l’appareil. Recyclage Le module contient des des composants réutilisables et d’autres qui doivent être recyclés. Veillez donc à ce que le module soit recyclé après usage. Remarques: a) voir feuille „Données techniques“, sous-point „Raccord de réseau“ resp. „Sortie“ pour plus de détails b) dans la mesure où il n’y pas d’avis contraire sur l’appareil ou dans la feuille annexe „Données tech- niques“. c) n’est pas disponible sur tous les appareils Ceci est une feuille d’informations générales applicables à tous les appareils de cette série de cons- truction. Dans le cas de certains appareils, des différences par rapport aux informations décrites ici sont possibles ; c’est pourquoi, les informations contenues dans la feuille annexe „Données Techniques“ ont toujours la priorité. En cas de doute, c’est la version allemande qui fait foi.
