Type de produit	Support mural articulé
Marque	Kanto
Modèle	PMX680
Poids maximal supporté	57 kg (125 lb)
Compatibilité VESA	Jusqu'à 600x400 mm (standard VESA)
Matériau principal	Acier
Finition	Noir (estimation)
Dimensions de la plaque murale	Environ 50 x 20 cm (estimation)
Profondeur minimale	Environ 7 cm (bras rétracté)
Profondeur maximale	Environ 50 cm (bras déployé)
Inclinaison	Oui, jusqu'à 15° vers l'avant/arrière
Rotation/Pivot	Oui, rotation latérale
Nivellement	Réglable après installation
Gestion des câbles	Intégrée (chemins de câbles)
Contenu du colis	Plaque murale, bras, équerres TV, vis, entretoises, couvercles, outils
Type de mur compatible	Bois (montants) ou béton/brique (selon ancrages)
Outils nécessaires	Perceuse, forets, niveau à bulle, clé
Garantie	10 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles sous garantie
Certifications	Conforme aux normes de sécurité
Pays d'origine	Non spécifié (estimation: Chine)

FOIRE AUX QUESTIONS - PMX680 Kanto

Quels téléviseurs sont compatibles avec le support Kanto PMX680 ?

Le support est compatible avec les téléviseurs équipés d'une fixation VESA jusqu'à 600x400 mm. Vérifiez les dimensions et le poids de votre téléviseur (max 57 kg). Consultez la notice pour choisir les vis et entretoises adaptées.

Quel est le poids maximal que peut supporter le PMX680 ?

Le poids maximal supporté est de 57 kg (125 lb). Ne jamais dépasser cette limite pour éviter tout risque de chute ou de blessure.

Puis-je installer ce support sur un mur en béton ?

Oui, à condition que le mur en béton ait au moins 10 cm (4 pouces) d'épaisseur et une densité minimale de 2000 psi. Utilisez les ancrages adaptés fournis. Pour les cloisons sèches, un renforcement est nécessaire.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un perceuse, de forets à bois ou à maçonnerie selon le mur, d'un niveau à bulle, d'un marteau, d'une clé, et éventuellement d'un détecteur de montants. Suivez les étapes de la notice.

Comment niveler le téléviseur après installation ?

Le support dispose d'un réglage de nivellement intégré. Après avoir accroché le téléviseur, desserrez légèrement les vis de réglage, nivelez à l'aide d'un niveau à bulle, puis resserrez. Consultez l'étape 10 de la notice.

Comment gérer les câbles avec ce support ?

Le PMX680 est doté d'un système de gestion des câbles intégré. Passez les câbles dans les chemins prévus sur les bras et la plaque murale, puis fixez les couvercles pour un aspect net.

Quelle est la durée de garantie du PMX680 ?

Kanto offre une garantie limitée de 10 ans à partir de la date d'envoi à l'acheteur initial. Elle couvre les défauts de matériel. Conservez la facture d'origine.

Que faire si des pièces sont manquantes ?

Contactez le service client Kanto par l'une des méthodes indiquées dans la notice. Munissez-vous de votre numéro de série et de la preuve d'achat. Les pièces de rechange sont fournies sous garantie.

Puis-je installer ce support sur un mur à montants en bois ?

Oui, c'est le type d'installation recommandé. Les vis tire-fond doivent être centrées dans les montants en bois. Utilisez un détecteur de montants pour les localiser. Ne dépassez pas les limites de charge.

Le support permet-il une inclinaison du téléviseur ?

Oui, le PMX680 offre une inclinaison réglable vers l'avant et l'arrière d'environ 15°, ainsi qu'une rotation latérale pour un angle de vision optimal.

MODE D'EMPLOI PMX680 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la video d'installation en ligne à:

Stud Finder cteur de montant tector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall

Mur en béton

Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

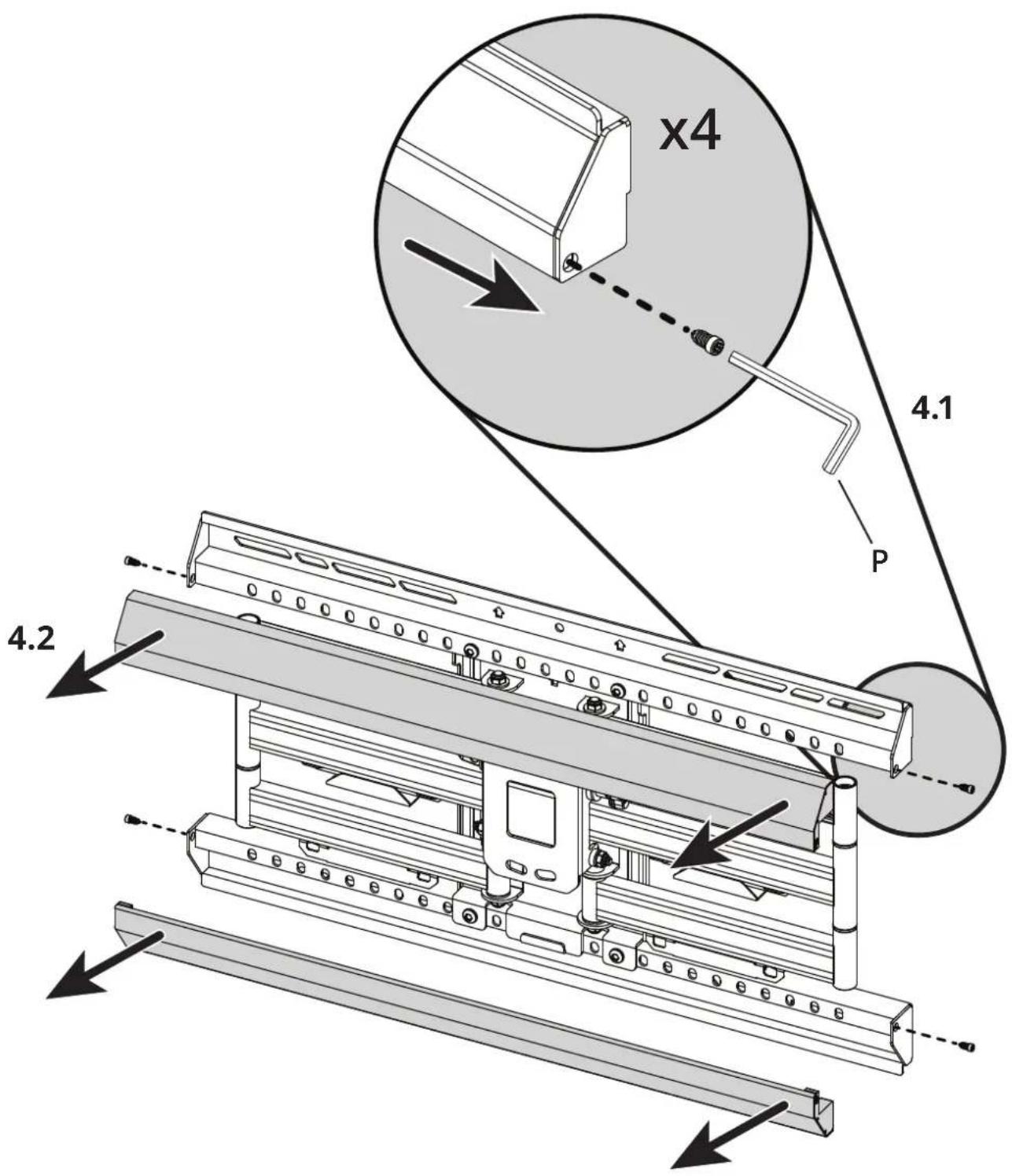

4. Remove Covers Enlevez les couvercles Remueve las cubiertas
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
6. Level TV Nivellez le téléviseur Nivelar el televisor
7. Mount Arms Attachez les équerres de téléviseur Fije los soportes de televisor

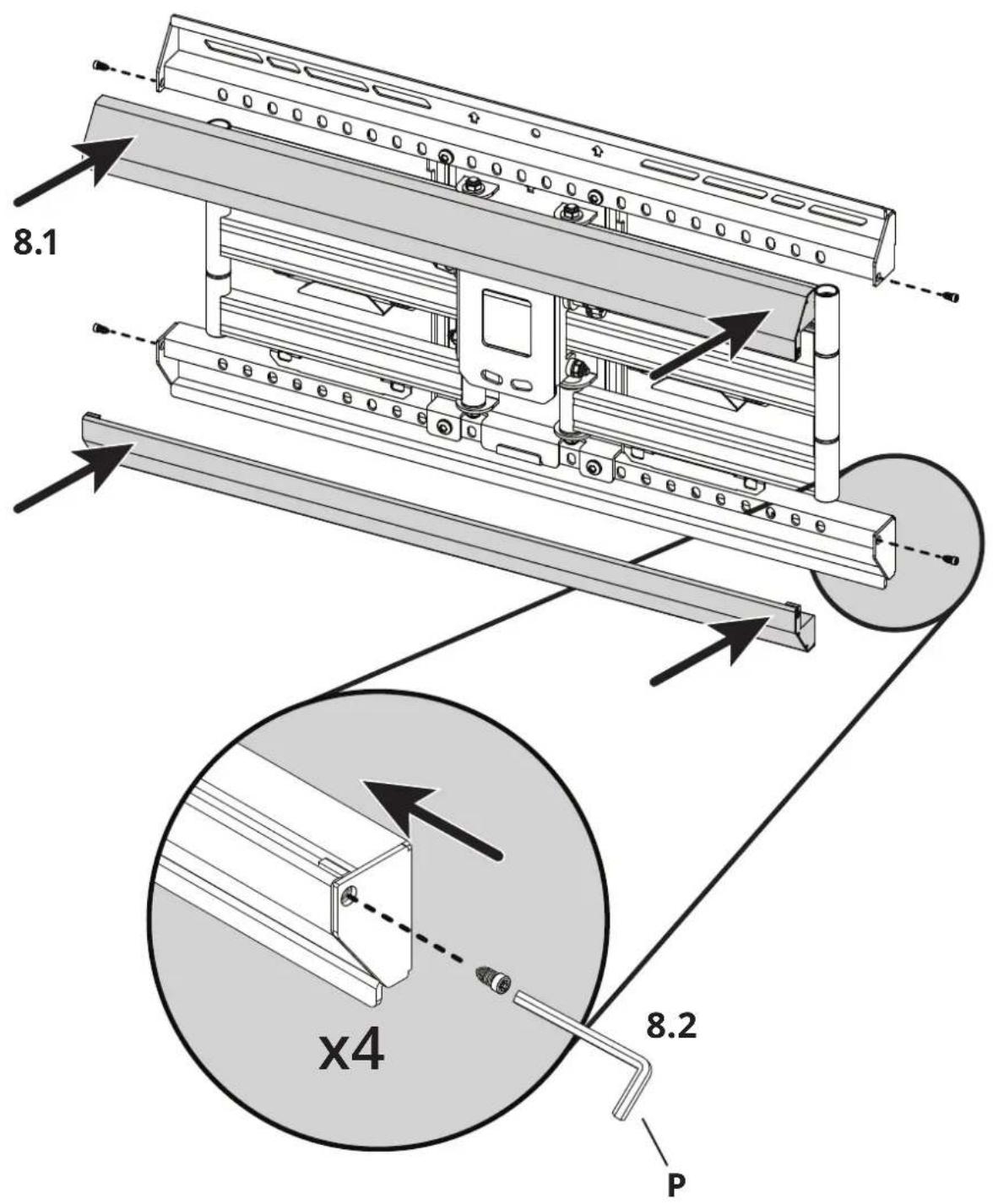

8. Install Covers Installez les couvercles Instale las cubiertas
9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
10. Level TV Nivellez le téléviseur Nivelar el televisor
11. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
12. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur.

Attachez les équerres de téléviseur Fije los soportes de televisor

5. Remove Arm Plate Screws Attachez les équerres de téléviseur Fije los soportes de televisor

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

AVERTISSEMENT N'utilisez pas les ancrages en béton dans les surfaces de cloison sèche ou de bois.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (N) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING

Ne pas compenser l'ensemble de bras au-delà du montant en bois plus à l'extérieur.

PRECAUCIÓN

Attachez les équerres de téléviseur Fije los soportes de televisor

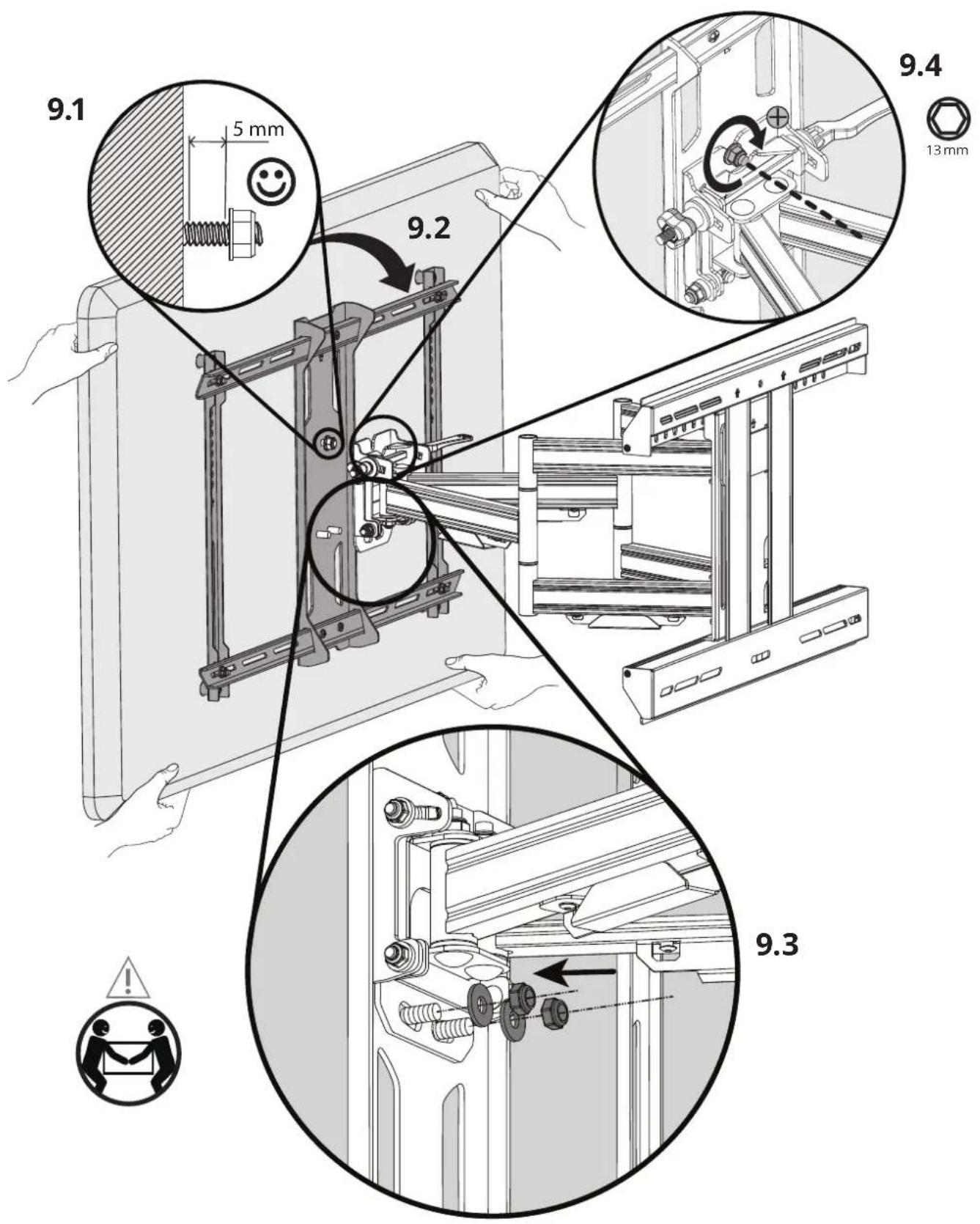

9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

9.1 5 mm 9.2 9.4 13 mm 9.3

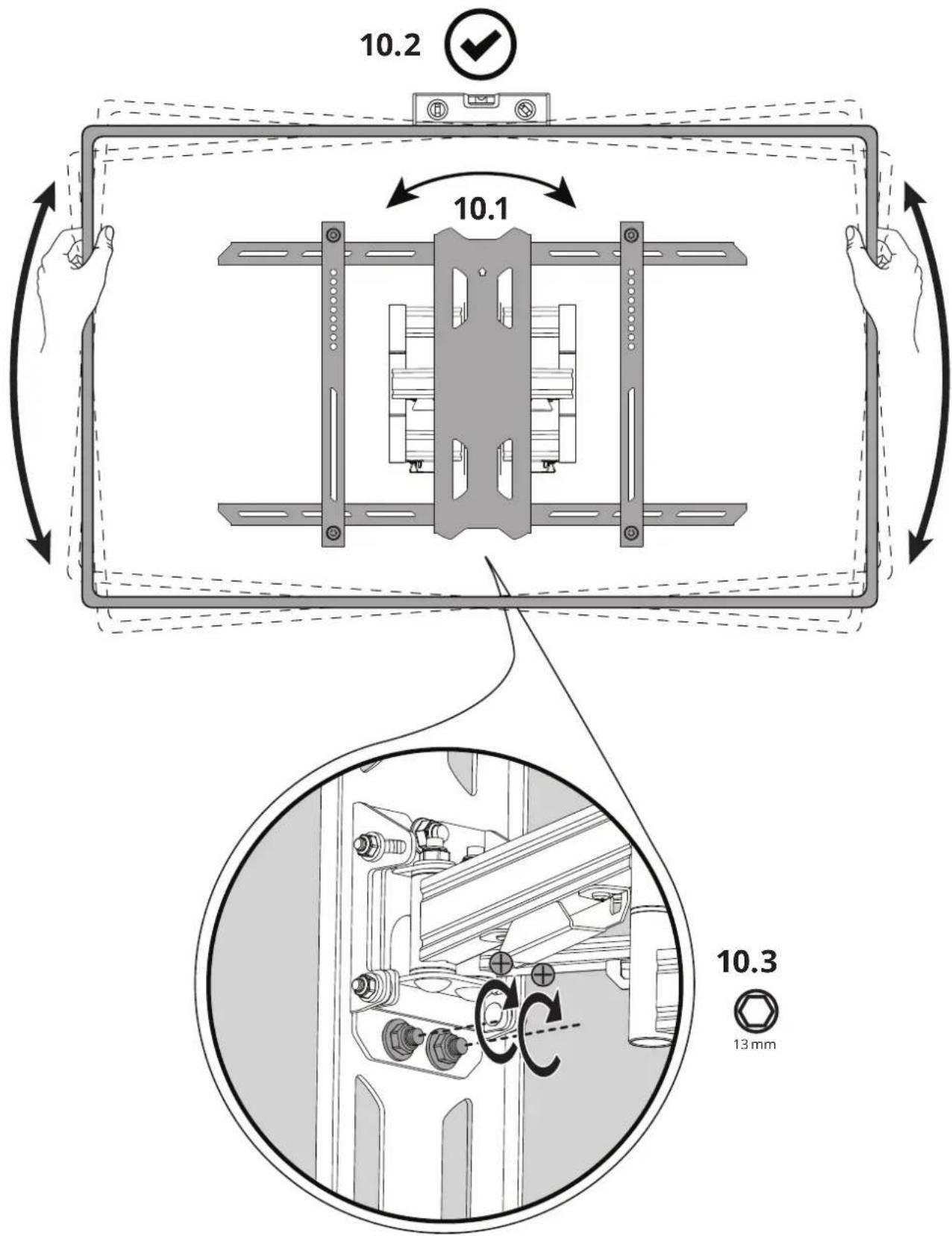

10. Level TV

Nivellez le téléviseur Nivelar el televisor

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 10 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 10 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
