WS5265 - Microphone sans fil TOA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil
Marque	TOA
Modèle	WS5265
Type de microphone	Dynamique unidirectionnel
Modulation	Modulation de fréquence
Gamme de fréquence	576 – 865 MHz (576-606 et 614-698 MHz pour États-Unis/Canada)
Sélection de canal	64 canaux
Puissance de sortie RF	< 50 mW
Niveau d'entrée maxi.	132 dB SPL
Bande passante	100 Hz – 15 kHz
Gamme dynamique	> 95 dB (avec WT-5800)
Alimentation	Pile alcaline AA ou batterie rechargeable WB-2000 (option)
Durée de batterie (alcaline)	Environ 10 heures
Durée de batterie (rechargeable)	Environ 13 heures
Dimensions	ø50 x 229 mm
Poids (avec batterie)	205 g
Antenne	Type incorporé
Température de fonctionnement	-10 à +50°C
Humidité de fonctionnement	30 à 85 % HR
Matériau du boîtier	Résine, revêtement
Accessoires fournis	Support microphone avec adaptateur pour pied, tournevis, coffret de rangement
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'essence ou de solvant
Sécurité	Ne pas exposer à l'eau, utiliser le chargeur BC-5000 uniquement, ne pas court-circuiter, respecter la polarité
Conformité	Conforme aux CNR d'Industrie Canada (appareil radio exempt de licence)
Réparabilité	Contacter le représentant TOA pour toute modification ou réparation

FOIRE AUX QUESTIONS - WS5265 TOA

Comment insérer la batterie dans le microphone WS5265 ?

Coupez d'abord le commutateur d'alimentation. Tout en retenant le corps principal, tournez la poignée dans le sens contraire des aiguilles pour l'enlever. Insérez une pile AA en respectant les polarités (+) et (-). Remettez le boîtier en tournant dans le sens horaire.

Comment choisir le canal de transmission ?

Mettez l'appareil hors tension, retirez le boîtier, puis utilisez le tournevis fourni pour positionner le sélecteur de canal sur le numéro désiré. Assurez-vous que le tuner sans fil est réglé sur le même canal.

Quelle est la portée du microphone sans fil ?

La distance d'utilisation est comprise entre 3 et 120 mètres. Des pertes de signal peuvent survenir selon l'architecture ou les matériaux. Déplacez-vous vers un endroit plus favorable si nécessaire.

Comment recharger la batterie rechargeable ?

Utilisez uniquement la batterie WB-2000 et le chargeur BC-5000 (en option). Éteignez le microphone, insérez la batterie, puis placez le microphone dans le chargeur. Le témoin rouge indique la charge, le vert signale la fin (environ 3 heures).

Que faire si le témoin rouge s'allume ?

Le témoin rouge indique une batterie faible. Remplacez la pile par une neuve ou rechargez la batterie rechargeable. Le microphone cessera de fonctionner après quelques minutes si la batterie n'est pas changée.

Puis-je utiliser d'autres piles que les AA alcalines ?

Oui, vous pouvez utiliser la batterie rechargeable WB-2000 en option. N'utilisez pas d'autres types de batteries rechargeables avec le chargeur, car cela présente un risque d'incendie.

Comment nettoyer le microphone ?

Utilisez un chiffon sec pour le nettoyage. Si l'appareil est très sale, humidifiez légèrement le chiffon avec un détergent neutre, puis essuyez avec un chiffon sec. N'utilisez jamais d'essence, de solvant ou de lingette chimique.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer à la pluie ou aux liquides. Ne pas ouvrir le boîtier. Utiliser uniquement le chargeur BC-5000 et la batterie WB-2000. Ne pas court-circuiter les bornes de charge. Respecter la polarité lors de l'insertion de la pile. Stocker à l'abri de la chaleur et de l'humidité.

Comment éviter les interférences avec d'autres appareils ?

Éloignez les microphones d'au moins 50 cm les uns des autres. Maintenez une distance d'au moins 3 m entre le microphone et l'antenne de réception. Évitez d'utiliser un téléphone mobile à proximité. Si des interférences persistent, changez de canal.

Que faire si le microphone ne fonctionne pas ?

Vérifiez que la batterie est correctement insérée et chargée. Assurez-vous que le canal du microphone correspond à celui du tuner. Si le témoin vert ne s'allume pas, remplacez la pile. Si le problème persiste, contactez votre représentant TOA.

MODE D'EMPLOI WS5265 TOA

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

2. GENERAL DESCRIPTION

Merci pour votre achat du microphone sans fil TOA.

Veuillez lire attentivement les instructions suivantes dans ce manuel pour assurer un usage prolongé de votre équipement exempt de difficulté.

1. CONSEILS DE SECURITE

• Lisez attentivement les instructions ci-dessous avant toute utilisation.
• Suivez les recommandations signalées par les symboles de sécurité. elles contiennent des informations très importantes.
• Nous vous recommandons aussi de la conserver toujours en tant que notice de référence.

Symboles de sécurité et conventions

Les symboles et messages de sécurité décrits ci-dessous sont utilisés dans cette notice pour prévenir tout dommage corporel ou matériel pouvant résulter d'une mauvaise utilisation. Lisez attentivement cette notice pour comprendre parfaitement les symboles et messages de sécurité pour prévenir tout risque éventuel.

AVERTISSEMENT

Indique une situation risquant d'entraîner des blessures sérieuses, voire la mort.

ATTENTION

Indique une situation risquant d'entraîner des blessures moyennement graves ou mineures, et/ou des dommages matériels.

AVERTISSEMENT

Pendant l'utilisation de l'appareil

• Pour prévenir toute influence néface des ondes électromagnétiques sur le matériel médical, veillez à mettre l'appareil hors tension lorsqu'il est placé à proximité de ce type de matériel.
• Utilisez le chargeur de batteries BC-5000 de TOA pour la recharge.
• Le microphone sans fil peut être alimenté par une batterie WB-2000. Mais, l'utilisation d'une batterie autre que celle spécifiée avec le chargeur de batteries BC-5000 pourrait être à l'origine d'un incendie, de blessures corporelles ou de contamination de l'environnement si la batterie venait à se rompre ou fuir.
• L'utilisation d'un chargeur autre que celui spécifié pourrait être à l'origine d'un incendie, de blessures corporelles ou de contamination de l'environnement si la batterie venait à se rompre ou fuir.
• Arrêtez la recharge si les batteries ne sont pas complètement chargées au bout de 3 heures, car celles-ci risqueraient de prendre feu, d'exploser, de fuir ou de chauffer.

- Ne court-circuitez jamais les bornes de charge au bas du microphone avec un objet métallique, car ceci présente un risque d'électrocution ou de brûlure.

ATTENTION

Pendant l'utilisation de l'appareil

• Lorsque vous n'utilisez pas l'appareil pendant 10 ou plus, retirez la batterie de l'appareil afin d'éviter tout coulage pouvant entraîner des blessures ou la contamination de l'environnement.
• Respectez les précautions de manipulation suivantes pour éviter tout risque de blessure ou d'incendie dû à une fuite ou explosion de la batterie.
• Ne pas endommager, démonter, chauffer ou mettre la batterie au feu.
• Ne jamais recharger des batteries qui ne sont pas prévues à cet effet.
• Ne pas souder une batterie directement.
• Veiller à utiliser le type de batterie spécifié.
• Respecter la polarité (orientation positive et négative) lorsque vous insérez une batterie.
• Stocker les batteries à l'abri du soleil, de la chaleur et de l'humidité.

N'insérez pas de pile sèche dans le chargeur.

L'insertion de batteries non rechargeables dans le chargeur peut entraîner la fissure de la batterie, ce qui peut provoquer un incendie et/ou des blessures corporelles.

Lors de la recharge, utilisez uniquement le chargeur de batteries BC-5000 et la batterie WB-2000.

N'utilisez pas d'autres types de batterie. Si la batterie gonfle ou fuit, cessez immédiatement de l'utiliser et remplacez-la par une neuve.

Si vous sentez une odeur de brûlé et/ou inhabituelle lors de la recharge de la batterie, débranchez immédiatement le chargeur.

AVIS A L'UTILISATEUR: Les changements ou modifications non approuvées expressément par la partie responsable s'agissant de la conformité pourraient annuler la licence de l'utilisateur pour exploiter l'équipement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

License requirement

Le microphone sans fil WM-5225 TOA emploie un élément microphonique à condensateur électret de haute sensibilité et de qualité sonore intelligible, convenant pour la communication vocale.

Le WM-5265 est un microphone vocal utilisant un microphone fin, puissant et dynamique.

3. CARACTERISTIQUES

• Il est possible de choisir parmi 64 fréquences (16 canaux x 4 bancs) de 576 – 865 MHz (576 – 606 MHz et 614 – 698 MHz pour les États-Unis/le Canada).
• Un synthétiseur PLL optimisé permet de minimiser la dérive de la fréquence des oscillations due aux fluctuations de la température ambiante ou de la tension
• Un témoin de batterie indique le niveau de consommation de la batterie pour prévenir tout dysfonctionnement losque le niveau de charge de la batterie diminue sérieusement.
• Fonctionne sur une seule pile AA.
• Emploie une antenne incorporée.
• L'état de consommation de pile peut être affiché sur l'indicateur de tuner quand l'appareil est utilisé en conjonction avec le tuner sans fil en option WT-5800, WT-5805 ou WT-5810.

4. PRECAUTIONS D'USAGE

• Ne pas exposer l'appareil à la pluie et le protéger de tout contact avec des liquides afin d'éviter tout risque de panne.
• Ne jamais ouvrir ou retirer le boîtier de l'appareil pour le modifier. Contactez votre représentant TOA le plus proche.
• Veiller à ne pas faire tomber l'appareil ou le cogner contre un objet dur pour éviter un risque de panne.
• Ne pas exposer l'appareil à des températures élevées (ex. dans une voiture en été) ou à une forte humidité qui pourraient endommager l'appareil.
• Ne pas utiliser l'appareil dans des endroits exposés à l'eau de mer.
• Utiliser un chiffon sec pour le nettoyage. Si l'appareil est très sale, nettoyer avec un chiffon humecté de nettoyant neutre, puis un chiffon sec. Ne jamais utiliser de l'essence, un solvant ou une lingette chimique.
• Eviter d'utiliser un téléphone mobile à proximité du microphone sans fil utilisé pour éviter toute interférence.
• En cas d'utilisation de deux microphones ou plus, Maintenez-les au moins à 50 cm de distance les uns des autres pour éviter tout dysfonctionnement ou bruit.
• Maintenez une distance d'au moins 3 m entre le microphone et l'antenne de réception. L'utilisation du microphone à proximité de l'antenne peut engendrer des dysfonctionnements ou du bruit.

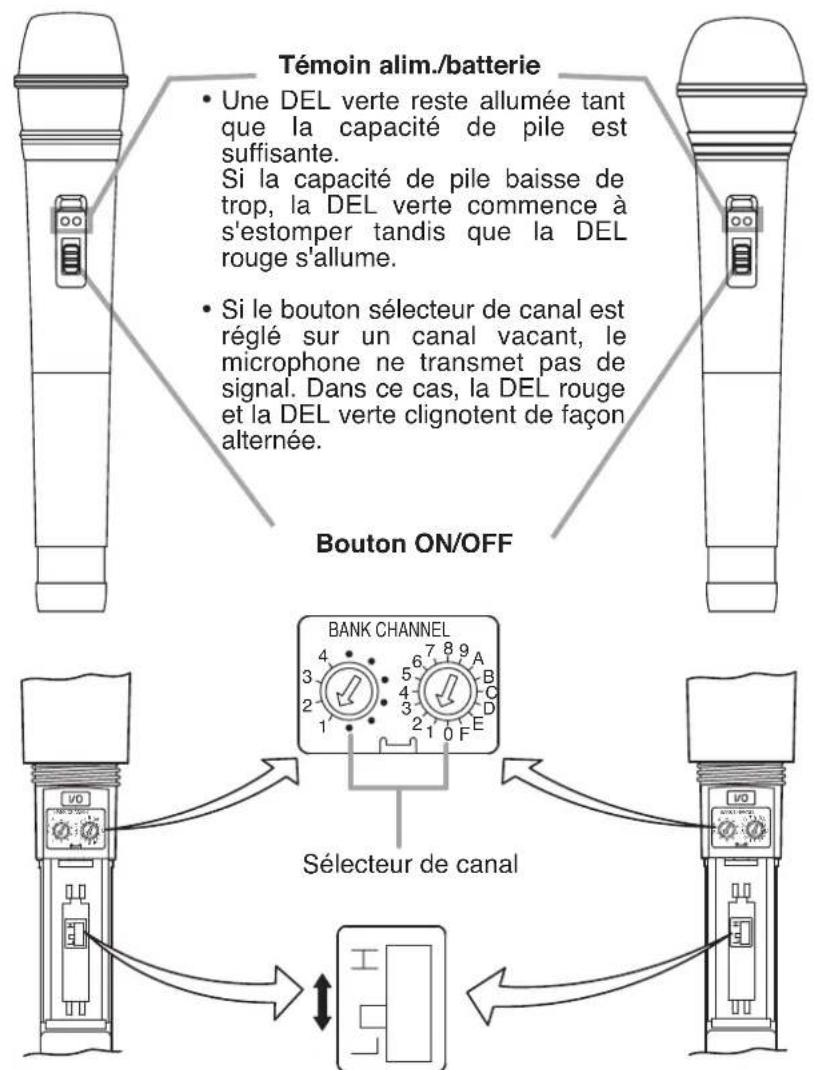

5. NOMENCLATURE

[WM-5225] [WM-5265]

Laisser le contacteur dans la position "L" (pré-réglage usine).

Confier le réglage du connecteur à des techniciens d'entretien qualifiés.

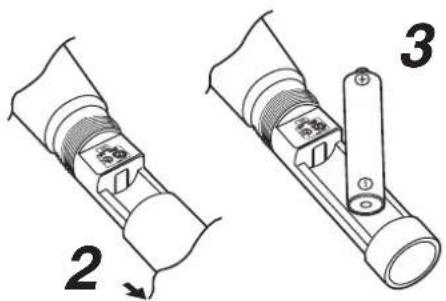

6. INSERTION DE LA BATTERIE

Etape 1. Couper le commutateur d'alimentation.
Etape 2. Tout en retenant le corps principal de microphone, tourner la poignée de microphone dans le sens contraire des aiguilles d'une montre pour l'enlever.
Etape 3. Introduire une pile AA en respectant les indications (+) et (−) figurant dans le boîtier correspondant.
Etape 4. Remettre le boîtier du microphone en le faisant tourner dans le sens des aiguilles d'une montre.

Remplacement de la batterie

• Une pile alcaline AA toute neuve permettra à l'appareil de fonctionner continuellement pendant environ 10 heures.
• Si la capacité de pile baisse de trop, la DEL verte des voyants d'alimentation et de pile commence à s'estomper tandis que la DEL rouge s'allume.

Si la DEL rouge seulement s'allume, remplacer la pile par une neuve. Dans ces conditions, l'appareil transmet vers le tuner les données de capacité de la pile, ce qui provoque l'allumage du voyant indicateur BATT de tuner.

7. LORS DU FONCTIONNEMENT SUR BATTERIE RECHARGEABLE

ATTENTION

Lors de la charge, n'insérez jamais de batteries rechargeables autres que la batterie WB-2000 spécifiée dans le microphone sans fil (transmetteur).

Charger une batterie autre que la WB-2000 présente un risque d'incendie ou de blessure corporelle, car la batterie peut se rompre.

Remarques

• Lors du fonctionnement sur batteries rechargeables, le chargeur de batteries BC-5000 en option est nécessaire.
• Veillez à utiliser la batterie WB-2000 en option comme batterie rechargeable. N'utilisez pas d'autres batteries.

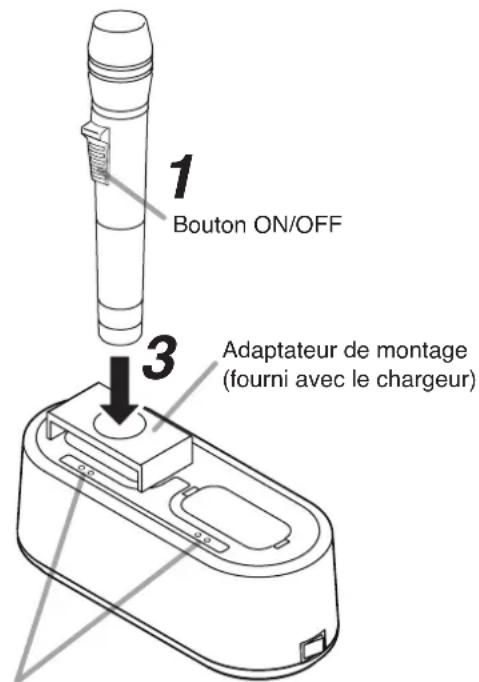

7.1. Comment recharger

Étape 1. Placez le commutateur d'alimentation du microphone sans fil sur la position OFF.

Remarque

Veillez à éteindre le microphone lors de la recharge. Les batteries ne se chargeront pas correctement si le commutateur d'alimentation est sur ON.

Étape 2. Insérez la batterie rechargeable WB-2000 dans le microphone sans fil.

(Reportez-vous à la page 18 « Insertion de la batterie ».)

Étape 3. Insérez complètement le microphone sans fil dans le connecteur pour microphone du chargeur de batteries BC-5000.

Vous pouvez le placer avec le commutateur ON/OFF tourné indifféremment vers l'avant ou l'arrière du chargeur.

Le témoin de charge du BC-5000 s'allume en rouge et la charge commence.

Au bout de 3 heures environ, la charge est complètement terminée et le témoin de pleine charge du BC-5000 s'allume en vert.

(Pour recharger le microphone WM-5225/5265, fixez l'adaptateur de montage fourni avec le chargeur.)

Témoin de charge (rouge)
Témoin de pleine charge (vert)

Remarques

• Si le témoin de charge rouge ne s'allume pas même avec le microphone sans fil inséré dans le chargeur, vérifiez que le microphone est correctement inséré.
• Le microphone sans fil chauffe une fois la charge terminée ; toutefois, ce n'est pas le signe d'un dysfonctionnement.

Remarque: Pour de plus amples informations, veuillez lire le mode d'emploi accompagnant le chargeur de batteries BC-5000.

7.2. Durée de charge

Rechargez immédiatement l'appareil si la DEL verte est éteinte et si le témoin rouge est allumé pendant l'utilisation.

Si le témoin d'alarme de la batterie sur le récepteur est allumé, cela indique également que le niveau de la batterie du microphone est faible.

Le microphone cessera de fonctionner au bout de quelques minutes.

Même si la recharge de la batterie est suffisante, il se peut que les deux témoins vert et rouge s'allument simultanément.

[Indications sur la durée de fonctionnement de la batterie rechargeable]

Durée d'utilisation continue : environ 13 heures

Remarques

• Lors de la première utilisation de la batterie rechargeable WB-2000 ou après une période d'inutilisation prolongée, veillez à la recharger avant de l'utiliser.
• La batterie WB-2000 est conçue pour durer l'équivalent de 500 charges et décharges. Lorsque l'intervalle de fonctionnement du microphone devient très court après une utilisation répétée et prolongée, remplacez la batterie par une neuve.

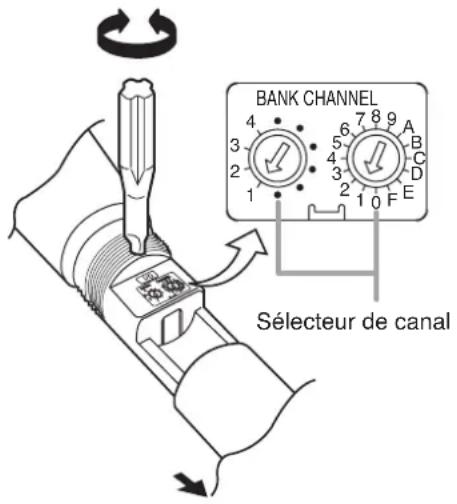

8. PARAMETRAGE DU CANAL

Etape 1. Mettre hors tension. Faire tourner le boîtier du microphone dans le sens anti-horaire pour le retirer.

Etape 2. A l'aide du tournevis fourni, amener le sélecteur de canal sur le numéro de canal désiré.

Etape 3. Remettre le boîtier du microphone.

Nota: Veiller à ce que le microphone et le tuner sans fil soient réglés sur le même numéro de canal.

Dans le cas contraire, le tuner ne peut pas recevoir le signal du microphone.

9. FONCTIONNEMENT

Etape 1. Confirmer que le microphone sans fil et le tuner sans fil sont réglés de façon identique quant au numéro de canal. Si ce n'est pas le cas, tourner le commutateur de marche/arret sur la position OFF, puis régler le numéro de canal à la même valeur que celui du tuner.

Etape 2. Tourner le commutateur de marche/arrêt sur la position ON. Ensuite, s'assurer que les DEL vertes des voyants d'alimentation et de pile s'allument.

Etape 3. Après utilisation, tourner le commutateur de marche/arrêt sur la position OFF.

10. CONSEILS D'UTILISATION

• La distance d'utilisation du microphone est comprise entre 3 et 120 m. Lorsque l'utilisateur se déplace, il peut y avoir des pertes de signal (pertes momentanées de la réception). Ces pertes peuvent provenir des conceptions architecturales des bâtiments ou des matériaux qui empêchent la transmission ou qui réfléchissent les signaux radio. Si tel est le cas, l'utilisateur doit rechercher en endroit plus favorable à la réception du signal.
• Le fonctionnement de votre système sans fil peut subir les interférences d'un système utilisant la même fréquence. Dans ce cas, changer la fréquence utilisée par votre système. Pour ce qui est des interférences, reportez-vous aux instructions relatives au tuner sans fil.
• Si vous avez des questions sur l'utilisation ou sur la disponibilité des produits sans fil TOA, n'hésitez pas à contacter votre représentant local TOA.

11. SPECIFICATIONS

N° de modèle WM-5225 WM	-5265
Microphone	Microphone à condensateur électret: unidirectionnel unidirectionnel	Microphone dynamique:
Modulation Modulation de fréquence
Gamme de fréquence 576 –	865 MHz (576 – 606 MHz et 614 – 698 MHz pour les États-Unis/le Canada)
Sélection de canal	64 canaux (le nombre de canaux varie selon les pays.)
Puissance de sortie RF < 50	mW
Fréquence de tonalité 32,768 kHz
Oscillateur PLL synthétisé
Niveau d'entrée maxi. 126 dB SPL 132 dB SPL
Déviation maximale	±40 kHz
Bande passante	100 Hz – 15 kHz
Gamme dynamique > 95 dB	(avec WT-5800 )
Batterie Batterie rechargeable WB-2000 (en option) ou pile sèche alcaline AA
Durée batterie	Environ 13 heures (en cas d'utilisation de la batterie rechargeable WB-2000) Environ 10 heures (en cas d'utilisation de la pile alcaline)
Indicateur	Témoin alim./batterie
Antenne	Type incorporé
Température	-10 à +50°C (sauf la batterie)
Humidité de fonctionnement	HR 30 à 85 %
Finition	Résine, revêtement
Dimensions	ø43.6 x 231.5 mm	ø50 x 229 mm
Poids	180 g (avec batterie)	205 g (avec batterie)

Nota: La conception et les spécifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

- Accessories

Support microphone (avec adaptateur pour pied) ...... 1

Tournevis (pour les réglages) .... 1

Coffret de rangement 1
