MODE D'EMPLOI PSC724 PHILIPS

5.1 Canaux

Copyright 2004

PSC724™ et Philips Ultimate Edge™ sont des marques de Philips Sound Solutions.

Philips Sound Agent 2 HD™, Sound Agent 2 HD™ et PSA2 HD™ sont des marques de Philips Sound Solutions.

QSound™, QEM™, QSound Environment Modeling, QSound Multi-Speaker Systems, QMSSTM, QMSSTM, Q3DTM, QSurroundTM, QXpanderTM, QInteractive3DTM, Audio PixTM et le logo Q sont des marques de QSound Labs, Inc.

EAX™ et Environmental Audio Extensions sont des marques de Creative Technology Ltd. aux États-Unis et dans d'autres pays.

Microsoft™ et Windows™ sont des marques déposées de Microsoft Corporation.

DirectX™ et DirectSound™ sont des marques de Microsoft Corporation.

Dolby Digital™ et DTSTM sont des marques de Dolby Laboratories, Inc.

Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

1. Introduction 1

1.1. FONCTIONS CLES 2 1.2. Configuration minimale requise 3 1.3. Performances audio 3

2. Installation de la nouvelle carte son 4

2.1. Guide d'installation rapide 4

2.1.1. Étape 1 4 2.1.2. Étape 2 4 2.1.3. Étape 3 4

2.2. Guide d'installation détaillé 5

2.2.1. Avant d'installer la nouvelle carte son 5 2.2.2. Identification de l'ancien système audio 5 2.2.3. Désactivation de la carte son intégrée 6 2.2.4. Désinstallation des anciens pilotes et carte son 6 2.2.5. Installation de la nouvelle carte son 8 2.2.6. Branchement des haut-parleurs 9

2.2.6.1. Haut-parleurs numériques 9

2.3. Installation du logiciel 10

3. Philips sound agent 2 HD. 11

3.1. Principes de fonctionnement de l'interface 11 3.2. Panneau de configuration compact 13 3.3. Panneau de configuration principal 15

3.3.1. Onglet Effects (Effects Tab) 15 3.3.2. Onglet Égaliseur (Equalizer Tab) 17 3.3.3. Onglet Configuration (Setup Tab) 18 3.3.4. Onglet Table de mixage (Mixer Tab) 20

3.3.4.1. Commandes de la source de lecture (Playback source controls) 20 3.3.4.2. Commandes de la source d'enregistrement (Recording Source Control) 20 3.3.4.3. Sous-onglet Avancé (Advanced Mixer Sub-Tab) 21

3.3.5. Onglet Présélections (Presets Tab) 23 3.3.6. Onglet Info 24

3.4. Volet Visualisation 25

1. Désinstallation de PSA2 HD 26
2. Assistance technique et garantie 27

5.1. Adresse Internet : 27 5.2. Informations d'assistance technique : 27

1. Annexe A 28

Conseils utiles pour la configuration des haut-parleurs 28

6.1. Scénario d'écoute idéal (haut-parleurs) 28 6.2. Scénario d'écoute idéal (casque) 28 6.3. Évitement des surfaces réfléchissantes (haut-parleurs) 28 6.4. Balance des haut-parleurs et du casque 28

1. Annexe B 29

Désinstallation des anciens pilotes et carte son 29

1. Annexe C 30

Désactivation de la carte son intégrée 30

1. Annexe D 31

Dépannage 31

1. Introduction

Félicitations, vous venez d'acheter la carte son Ultimate Edge! Elle a été conçue pour transformer votre ordinateur en PC multimédia de la nouvelle génération. Nous sommes certains qu'elle vous permettra de découvrir de fonctionnalités et de performances audio optimales.

Ce document contient des informations qui vous permettront de vous familiariser avec toutes les fonctions de votre nouvelle carte son et de l'interface utilisée graphique PSA2 HD. Il comprend des instructions sur l'installation du nouveau matériel et des pilotes logiciels. Prenez quelques minutes pour vous familiariser avec la carte son avant de commencer son installation.

1.1. Fonctions CLES

Des composants audio de qualité professionnelle transforment votre ordinateur en processeur audio numérique sophistiqué!

• Prise de sortie de haut-parleur externe avant (gauche/droit) - 24 bits / 96 KHz
• Prise de sortie de haut-parleur externe surround (gauche/droit) - 24 bits / 96 KHz
• Prise de sortie de haut-parleur externe central / LFE - 24 bits / 96 KHz
• Prise d'entrée de microphone standard - 24 bits / 96 KHz
• Prise d'entrée ligne standard - 24 bits / 96 KHz
• Connecteur d'entrée interne pour audio provenant de CD et de cartes vidéo - 24 bits / 96 KHz Sortie S/PDIF coaxiale compatible avec transmission Dolby Digital/DTS - 24 bits / 96 KHz

Centre de commande audio 24 bits sound agent 2 HDTM :

• Le traitement des signaux numériques en virgule flottante 32 bits améliore le son tout en assurant une précision 24 bits pour la musique, les jours, les films sur DVD et les entrées externes.
• Traitement complet de tous les canaux avec des effets 24 bits.
• La technologie QMSS5.1 exclusive crée 6 canaux audio indépendants à partir de TOUTES les sources stéréo en mode Haut-parleurs 5.1 canaux.
• La technologie QSurround améliore les sources Dolby Digital 6 canaux en comblant la séparation sonore entre les haut-parleurs afin de créer une expérience audio complète, uniforme et naturelle. Mais elle crée un son surround 3D virtuel avec une configuration à deux haut-parleurs.
• Le filtrage dynamique actif assure par les nouveaux composants QSizzle et QRumble est constitué d'algorithmes d'amplification des basses, moyennes et hautes fréquences qui permettent de restaurer la fidélité sonore des fichiers audio numériques fortement compressés tels que les fichiers MP3 et WMA. En clair, cette fonction rend le son des fichiers MP3 exceptionnel.
• La technologie QInteractive3D offre un positionnement sonore 3D précis avec toutes les configurations de sortie casque et haut-parleurs et est compatible avec les produits DirectSound3D, EAX 1.0, EAX 2.0/I3D niveau 2 et A3D.
• Le traitement stéreo QXpander convertit l'entrée en son surround 3D virtuel, quel que soit la configuration casque ou stéreo.
• Un égaliseur 10 bandes de type professionnel permet l'optimisation sonore précise de tous les supports audio numériques.
• Une sortie numérique standard (sortie S/PDIF) permet le raccordement à des haut-parleurs numériques ou à des décodeurs externes.
• Quinze environnements de réverbération uniques grâce aux algorithmes exclusifs QEM (QSound Environmental Modeling) pour une immersion totale dans les yeux et des performances musicales spectaculaires.
• La normalisation aplanit les différences de volume au sein des fichiers audio et réduit les variations de volume pour toutes les sources audio, et ce, automatiquement.
• Des présélections par défaut et personnalisées de la plupart des paramètres pour une adaptation optimale des yeux, des films et de la musique à vos préférences.
• Rapport signal à bruit > 104 dB DHT = 0,004 %

1.2. Configuration minimale requise

Processeur Intel Pentium III authentique 450 MHz ou plus rapide

64 Mo de RAM (128 Mo recommandés)

Lecteur de CD-ROM

Résolution d'écran de 800 × 600 (1 024 × 768 commande)

20 Mo d'espace disponible sur le disque dur

Emplacement conforme PCI 2.2

Système d'exploitation Windows® 2000 ou Windows® XP

REMARQUE: Chaque système d'exploitation possède sa propre configuration minimale requise. En outre, de nombreux logiciels et applications DVD peuvent nécessiter des ressources supérieures à celles indiquées ci-dessus.

1.3. Performances audio

Rapport signal à bruit : > 104 dB

Distorsion harmonique totale + bruit: 0,004%

Réponse en fréquence: <20 Hz à >20 kHz

2. Installation de la nouvelle carte son

L'installation de la carte son Philips Ultimate Edge est aisée. Prenez le temps de lire toute la procédure avant d'effectuer l'installation. Pour plus de détails, parcourez ce guide de l'utilisateur.

Remarque: Les ordinateurs ont des dimensions et des formes différentes. La procédure d'installation de ce guide est générale et vous devez comparer ses illustrations avec votre matériel informatique avant de commencer l'installation de la carte son.

2.1. Guide d'installation rapide

Ce guide d'installation rapide est destiné aux utilisateurs possédant une connaissance approfondie des logiciels et matériels PC et ne nécessitant pas d'informations détaillées pour installer du matériel. Pour une explication plus détaillée et des instructions étape par étape, consultez la section Guide d'installation détaillé suivante.

2.1.1. Étape 1

Déconnectez le câble d'alimentation et tous les périphériques du PC. Retirez la carte son existante. Il peut s'agir d'une carte additionnelle ou d'un périphérique audio intégré. Dans le dernier cas, vous devez la désactiver dans le BIOS. N'oubliez pas de désinstaller tous les pilotes audio à l'aide du programme de désinstallation associé ou de celui du Panneau de configuration (Ajout/Suppression de programmes).

2.1.2. Étape 2

Installez la carte Ultimate Edge dans l'un des emplacements PCI libres, de préférence celui qui est éloigné de l'emplacement AGP. L'installation de la carte son à côté de l'emplacement AGP peut entraîner des conflits de ressources dans certains ordinateurs.

2.1.3. Étape 3

Installez l'interface utilisée et les pilotes PSA2 HD à partir du CD correspondant. Si vous n'installez pas PSA2 HD, la carte son sera limitée à la sortie stéréo uniquement.

Connectez au moins des haut-parleurs PC stéréo auto-alimentés aux connecteurs appropriés de la carte son Ultimate Edge. Exécutez PSA2 HD en double-cliquant sur l'icône PSA2 HD dans la barre d'état système et familiarisez-vous avec toutes les fonctions des panneaux de configuration. De nombreuses info-bulles représentent et définissent diverses fonctions de cette interface conviviale.

Si aucun son ne provient des haut-parleurs, exécutez le test des haut-parleurs depuis l'onglet "Configuration" du "panneau de configuration principal". Pour plus d'informations, consultez la section Guide d'installation détaillé ou Dépannage de ce document.

2.2. Guide d'installation détaillé

Conservez les documents du PC et de l'ancienne carte son à portée de main. Consultez-les pour le retrait ou la désactivation de la carte son installée sur votre PC.

2.2.1. Avant d'installer la nouvelle carte son

Avant d'entamer l'installation de la carte son, vous devez déterminer si votre PC est déjà équipé d'une carte son ou d'un périphérique audio intégré sur la carte mère. Il ne peut composer qu’un périphérique audio actif. Vous devez donc supprimer ou désactiver le système audio existant avant d’installer la carte son Ultimate Edge. Cette étape est très importante. Si vous la négligez, la carte Ultimate Edge ne fonctionnera pas correctement.

Les illustrations et paragraphes susceptibles de vous aideront à déterminer le type de système audio existant sur votre PC. Consultez la section appropriée pour désactiver ou retarder l'ancien système audio.

2.2.2. Identification de l'ancien système audio

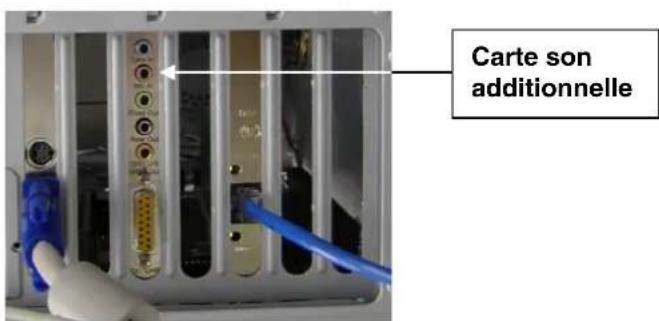

Vérifiez les emplacements PCI à l'arrière (généralement dans la partie inférieure sur les tours et mini-tours) ou à droite de l'ordinateur (sur les modèles de table). Tous les connecteurs audio sont alignés sur un support de 10 cm. Voir Figure 1.

Figure 1

Si le système audio est intégré sur la carte son, les connecteurs sont généralement similaires à ceux de la carte additionnelle, à ceci près qu'ils ne se situent pas sur un support. Ils peuvent être placés sur une ou deux lignes. La Figure 2 affiche des exemples de connecteurs audio sur carte.

Figure 2

Si votre PC ne compte aucun type de système audio, passez à la section 2.2.5. Installation de la nouvelle carte son.

Si votre PC est équipé d'une carte son additionnelle, passez à la section 2.2.4. Désinstallation des anciens pilotes et carte son.

Si votre PC est équipé d'une carte son intégrée, passez à la section 2.2.3. Désactivation de la carte son intégrée.

2.2.3. Désactivation de la carte son intégrée

Pour désactiver la carte son intégrée, vous devez avoir recours à l'utilitaire BIOS système.

Avertissement : Ne modifiez aucun autre paramètre du BIOS, sans quoi votre système ne fonctionnera peut-être pas correctement.

Consultez la documentation du système pour savoir comment activer l'utilitaire BIOS.

Pour obtenir des exemples utiles de déactivation de cartes son, consultez l'annexe C.

Une fois la carte son intégrée désactivée, passez à la section 2.2.5. Installation de la nouvelle carte son.

2.2.4. Désinstallation des anciens pilotes et carte son

Désinstallez les pilotes des cartes son installées précédemment. Cette étape est très importante. Si vous la négligez, la carte Ultimate Edge ne fonctionnera pas correctement. Désinstallez le pilote avant de désteroler l'ancienne carte son du PC. Consultez la documentation de l'ancienne carte son pour plus de détails. L'annexe B contient des instructions générales utiles sur la désinstallation des anciens pilotes audio.

Une fois les anciens pilotes audio désinstallés, mettez l'ordinateur hors tension et débranchez le câble d'alimentation et tous les périphériques connectés à l'ordinateur.

Attention : L'électricité statique peut endommager irrémédiablement la carte son.

Pour empêcher tout dommage :

1. Tenez toujours la carte son par ses bords. Évitez de toucher ses composants électroniques.
2. Utilisez un bracelet de mise à la terre ou touchez une partie métallique (non peinte) du châssis de votre ordinateur avant de procéder à l'installation pour vous décharger de toute électricité statique.

Procédez comme suit pour retirer l'ancienne carte. Voir Figure 3.

• Retirez le capot de l'ordinateur. Chaque PC étant différent, il est important de consulter le manuel utilisateur fourni avec votre PC pour savoir comment l'ouvrir.
• Dévissez l'ancienne carte son et mettez les vis de côté pour la carte Ultimate Edge.
• Débranche le câble audio analogique (le cas échéant) de l'ancienne carte son, sans en déconnecter l'autre extrémité. Ce câble est généralement connecté au lecteur de CD-ROM ou DVD-ROM. Vous en aurez besoin pour la carte son Ultimate Edge.
• Otez l'ancienne carte son en la tirant fermement.
• Choisissez un emplacement PCI libre et enlevez son cache.

Figure 3

2.2.5. Installation de la nouvelle carte son

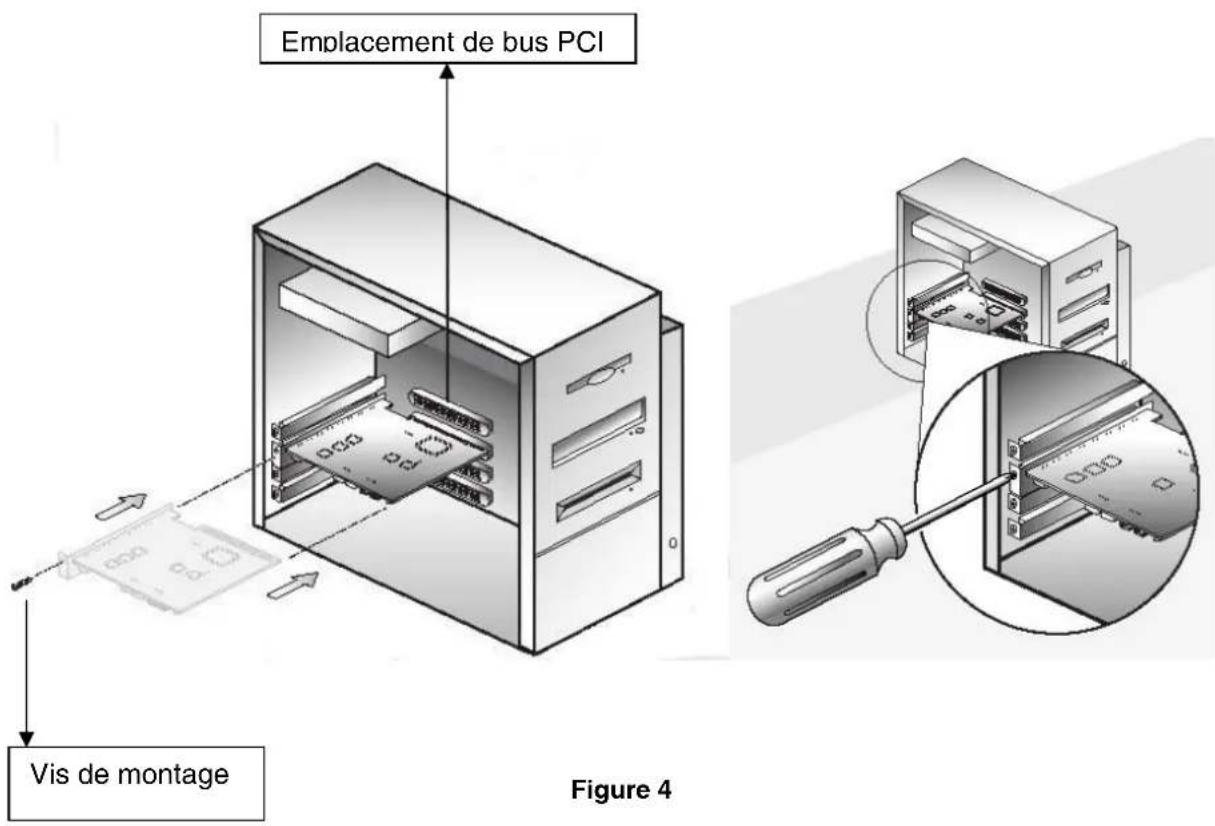

Procédez comme suit pour installer la carte son Ultimate Edge. Voir Figure 4.

Retirez la carte son Ultimate Edge du sachet antistatique. - Alignez-la avec l'emplacement de bus PCI choisi et enoncez-la fermement dans ce dernier. Assurez-vous que la carte est bien alignée et correctement insérée dans l'emplacement. - Raccordez le câble au connecteur d'entrée CD/video ou auxiliaire sur le bord supérieur de la carte (voir Figure 5). Vous pouvez connecter les lignes analogiques du lecteur de CD-ROM ou de DVD-ROM à cette entrée. Utilisez la vis du cache pour fixer la carte son au châssis de l'ordinateur. - Replacez le capot du PC et raccordez le câble d'alimentation et tous les périphériques requis.

Figure 5

2.2.6. Branchement des haut-parleurs

Vous nevez dispose d'un ensemble de haut-parleurs auto-alimentés. Les haut-parleurs auto-alimentés sont des haut-parleurs dont l'alimentation est intégrée et reliée à une prise c. a. ou qui fonctionnent sur piles. Il est vivement conseillé de consulter la documentation des haut-parleurs pour déterminer leur type et leurs caractéristiques de connexion.

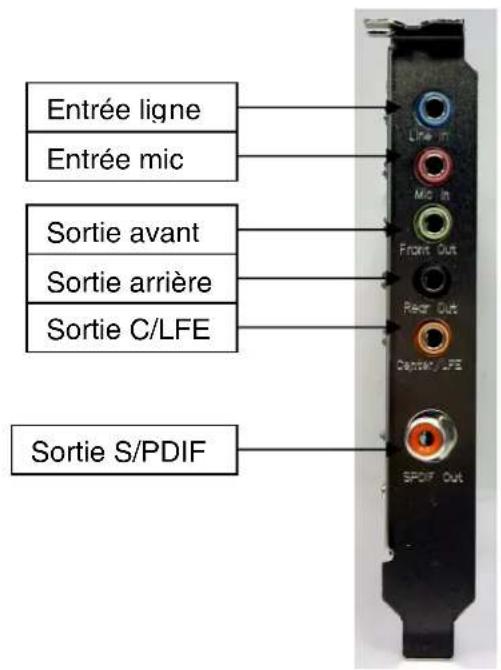

Le support de la carte son Ultimate Edge comporte six prises. Des sources stéreo analogiques externes disposant d'une sortie de niveau ligne peuvent être connectées à la prise stéreo bleu clair (3,5 mm) située en haut du support de la carte son. Vous pouvez raccorder un microphone à la prise mono rose (3,5 mm).

Si vous possédez des haut-parleurs stéreo PC, connectez-les à la prise verte portant la mention "Front" (avant) sur le support de la carte son. Consultez le diagramme à la Figure 6.

Connectez les haut-parleurs arrière à la prise noire et le haut-parleur central/LFE à la prise rouge du support de la carte Ultimate Edge.

2.2.6.1. Haut-parleurs numériques

Si vous possédez des haut-parleurs numériques ou n'importe quel type de décodeur numérique utilisant un signal audio numérique (S/PDIF), utilisez le câble fourni avec les haut-parleurs pour les connecter à la prise S/PDIF sur le support de la carte son. Pour activer la sortie numérique, ouvrez l'onglet Table de mixage du panneau PSA2 HD (voir description de l'onglet Table de mixage dans la section Panneau de configuration principal), sélectionnez le sous-onglet Avancé et cliquez sur la case d'options Activer S/PDIF.

Rendez-vous à l'adresse www.philips.com/sound (Europe) ou www.philips.com/ce (US) pour découvrir la gamme complète de haut-parleurs auto-alimentés de Philips.

Figure 6

Après avoir raccordé les haut-parleurs, exécutez l'utilitaire de test des haut-parleurs pour vérifier les connexions. Cliquez sur l'onglet Configuration dans le panneau de configuration principal, puis sur le bouton Test. Pour plus d'informations, consultez la section Onglet Configuration.

2.3. Installation du logiciel

Installez Philips Sound Agent 2 à l'aide du CD d'installation (fourni). Placez le CD dans le lecteur : si l'exécution automatique est activée, le volet de lancement automatique de PSA2 HD s'affiche. Cliquez sur le bouton "Installer Philips Sound Agent 2" et respectez les instructions à l'écran.

Si l'exécution automatique est désactivée, cliquez sur Exécuter dans le menu Démarrer au bas de l'écran. Saisissez la chaîne suivante dans la fenêtre Exécuter et cliquez sur OK :

D:\autolauncher.exe (ou D:\ est la lecture du lecteur de CD).

Une fois l'installation terminée, vous êtes invité à redémarrer l'ordinateur. Ensuite, l'icône Philips Sound Agent 2 s'affiche dans la barre d'état système de Windows (normalement, dans l'angle inférieur droit de l'écran), comme illustré à la Figure 7.

Remarque: Si vous n'installez pas PSA2 HD, la carte son Ultimate Edge sera limitée à la sortie stéréo uniquement.

Si l'icone PSA2 HD s'affiche dans la barre d'état système (voir Figure 7), le logiciel a été installé et vous devriez pouvoir le lancer en double-cliquant sur l'icone.

3. Philips sound agent 2 HD

Philips Sound Agent 2 est une interface utilisateur graphique qui fournit toutes les fonctions uniques et puissantes de la carte son Ultimate Edge. L'interface PSA2 HD et la carte son possèdent l'intelligence nécessaire pour détecter la source et le type de flux audio. Sur la base de ces facteurs, le système détermine la nature du traitement audio et les algorithmes spatiaux qui fournissent une qualité sonore optimale. Toutefois, la qualité du son reste personnelle et subjective. C'est pourquoi PSA2 HD permet de régler et d'optimiser le son en fonction des préférences individuelles.

Les sections suivantes fournissent une description détaillée des fonctions de PSA2 HD.

3.1. Principes de fonctionnement de l'interface

Pour lancer et paramétrer le panneau de configuration de Philips Sound Agent 2, double-cliquez sur l'icône PSA2 HD dans la barre d'état système (normalement dans l'angle inférieur droit de l'écran). Voir Figure 7.

Figure 7

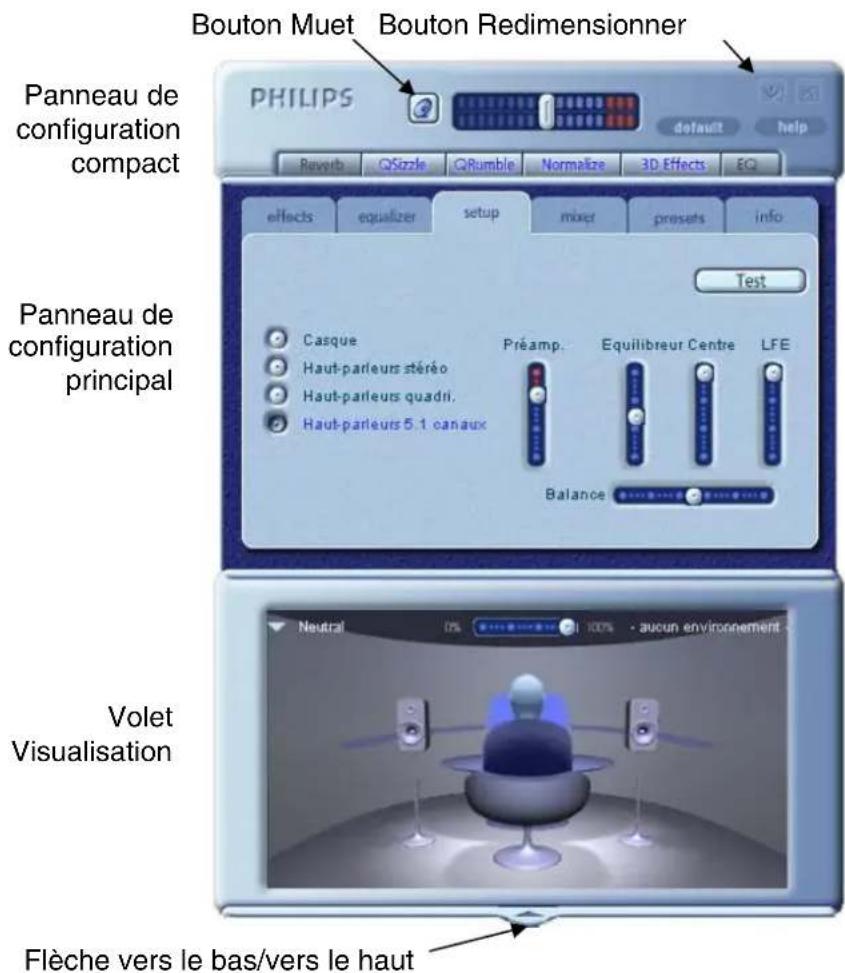

Lorsque PSA2 HD est lancé pour la première fois, il apparait dans sa forme agrandie comme illustré à la Figure 8. Le panneau contient trois sections distinctes : Panneau de configuration compact, Panneau de configuration principal et volet Visualisation. Utilisez le bouton Redimensionner pour l'afficher sous forme compacte. Le panneau de configuration compact encombre très peu l'écran et contient les commandes principales. Toutefois, pour définir ou modifier certains paramètres, vous devez afficher le panneau de configuration principal. Pour ce faire, utilisez le bouton Redimensionner.

Figure 8

Le volet Visualisation fournit une représentation graphique des fonctions de traitement audio avancées de la carte son Ultimate Edge. Il comprend également des commandes permettant d'activer les effets d'environnement. Le volet Visualisation ne s'affiche qu'en mode agrandi, en recouvrant le panneau de configuration principal.

3.2. Panneau de configuration compact

Le panneau de configuration compact contient les commandes suivantes :

Figure 9

Volume principal

Le volume principal contrôle le niveau de sortie global du système audio. Cette commande de volume est synchronisée avec celle de la barre d'état système (icône de haut-parleur jaune).

Muet

Ce bouton permet d'activer ou de désactiver les haut-parleurs ou le casque raccordés. Il coupe le son sans arrêter la lecture.

Redimensionner

Ce bouton bascule entre le mode compact (commandes de base) et agrandi (options plus avancées).

Fermer

Fermez le panneau de configuration de PSA2 HD sans affecter le fonctionnement audio.

Par défaut (default)

Le bouton Par défaut rétablit l'état fonctionnel prédéfini de la plupart des commandes.

Aide (help)

Ce bouton lance le système d'aide en ligne. Il contient des descriptions détaillées de toutes les fonctions de l'interface PSA2 HD et de son fonctionnement.

Réverbération (reverb)

Ce bouton active ou désactive QEM (QSound Environmental Modeling). Toutefois, certains éléments appliquent leurs propres effets d'environnement, qui ne sont pas contrôlés par ce bouton. Cette option utilise la réverbération (sons réfléchis) et les délais pour créer l'impression que l'auditeur se trouve dans un environnement particulier.

QEM fournit un large éventail d'effets de modélisation environnementale de haute qualité sélectionnables dans le volet Visualisation. En sélectionnant un environnement par défaut, vous imposez les effets de celui-ci à la musique, aux films et aux yeux n'utilisant pas la fonction EAX.

PSA2 HD réagit automatiquement aux jeux qui utilisent les commandes EAX et EAX2.0. Ces jeux contrôlent automatiquement la sélection d'environnements (quelle que soit la sélection dans le volet Visualisation) et l'adaptent aux changements de scènes et de lieux. Le curseur du volet Visualisation contrôle l'intensité de la réverbération. Réglez-le si le niveau de réverbération ne vous satisfait pas.

QSizzle

Active l'effet QSizzle. Lorsqu'il est activé, il amplifie la bande de moyennes/hautes fréquences d'un flux audio compressé numérique. Le libellé du bouton s'éclaire lorsque QSizzle est activé.

Active l'effet QRumble. Lorsqu'il est activé, il amplifie la bande de basses fréquences du flux audio. Le libellé du bouton s'éclaire lorsque QRumble est activé.

Normalisation (normalize)

Active ou désactive la normalisation (nivellement automatique du volume). Le libellé du bouton s’éclaire lorsque la normalisation est activée.

Active ou désactive les effets 3D. Cette fonction n’affecte pas les yeux audio 3D, mais les yeux audio non 3D utilisant la fonction de remixage 2D en 3D. Le libellé du bouton s’éclaire lorsque les effets 3D sont activés. Cette fonction doit être activée pour pouvoir utiliser les fonctions audio automatiques telles que QSurround, QMSS et QXpander.

Active et désactive l'égaliseur 10 bandes. Le libellé du bouton s'éclaire lorsque l'égaliseur est activé. Lorsque le bouton n'est pas activé, l'égaliseur reste inopérant.

3.3. Panneau de configuration principal

Le panneau de configuration principal figure au centre du mode agrandi et permet d'accéder aux paramètres avancés de la plupart des commandes de PSA2 HD, répartis dans six onglets. Voir Figure 10.

Si le panneau de configuration compact est seul visible, vous devez l'agrandir en cliquant sur le bouton Redimensionner dans l'angle droit, à côté de l'icône Fermer. Voir Figure 9.

Si le volet Visualisation recouvre le panneau de configuration principal, faites-le glisser vers le bas en cliquant sur la flèche au centre de son bord inférieur. Voir Figure 8.

Figure 10

Une fois le panneau de configuration principal ouvert, vous pouvez désirer l'un des onglets pour sélectionner le jeu de commandes désiré. Vous trouverez ci-dessous une description de chaque onglet, de gauche à droite :

L'onglet Effets est le premier des onglets du panneau de configuration principal. Vous trouvez ci-dessous une description de toutes les fonctions de l'onglet Effets.

QSizzle

QSizzle est un algorithme d'amplification des moyennes et hautes fréquences (aigus) qui permet de compenser une perte de présence, de punch et de détails des signaux fréquemment due à des supports numériques compressés, tels que les formats MP3 et WMA.

QSizzle s'adapte automatiquement, en temps réel, à la réponse en fréquence du signal d'entrée. Il diffère ainsi de l'égaliseur, qui est un processeur à fréquence fixe. Ce dernier ne contrôle pas le signal d'entrée et n'est pas adaptatif. Le libellé QSizzle activé s'illumine lorsque QSizzle est activé et QSizzle inactif lorsqu'il est désactivé.

QRumble est un puissant algorithme d'amplification des basses fréquences qui permet de compenser la perte de basses due à des supports numériques compressés tels que les formats MP3 ou WMA.

QRumble réagit en temps réel à la variation du signal d'entrée et s'y adapte automatiquement. Il diffère ainsi de l'égaliseur, qui est un processeur à fréquence statique. Ce dernier ne contrôle pas le signal d'entrée et n'est pas adaptatif.

Le libellé QRumble activé s'illumine lorsque QRumble est activé et QRumble inactif lorsqu'il est désactivé.

Normalisation

La normalisation compense automatiquement les variations de volume dans différents fichiers ou flux audio. Les signaux plus faibles sont amplifiés pour correspondre aux niveaux les plus forts, de façon à ce que le volume d'écoute reste constant. Ainsi, lorsque vous lisez des fichiers avec des niveaux de sortie variables, vous ne devez plus régler constamment le volume de vos haut-parleurs.

Le libellé Normalisation activée s'illumine lorsque la normalisation est activée et Normalisation inactive lorsqu'elle est désactivée.

REMARQUE: Si le volume pré-enregistré de la source est trop élevé, le son de la lecture peut sembler "fluctuant". Ce phénomène est dû à la conception du produit et peut être minimisé en désactivant la normalisation pour cette chanson.

Trois algorithmes d'amplification audio 3D sont utilisés pour maximiser l'expérience spatiale, quel que soit l'association de type de signal et de matériel de sortie.

Lorsque les effets 3D sont activés, le processeur audio désigne automatiquement l'algorithme approprié (mode 3D) en fonction de votre configuration de sortie et du type de signal d'entrée. Les voyants d'effets 3D du panneau avant et les indicateurs de l'onglet Effets s'allument pour indiquer l'algorithme activé à un moment donné.

QXpander optimise l'entrée stéréo sur 2 haut-parleurs ou sur un casque. Lorsque QXpander est activé, il assure un champ sonore plus large, qui dépasse nettement la position physique des haut-parleurs.

QSurround optimise une source multicanaux (p. ex. un DVD 5.1 canaux) pour créer des haut-parleurs "virtuels" et immerger l'auditeur dans un son surround lors de l'utilisation de haut-parleurs 5.1, quadri ou stéréo.

REMARQUE: La source doit être multicanaux pour pouvoir activer cette fonction (p. ex. lors de la lecture d'un DVD 5.1 canaux, vérifie que le lecteur de DVD logiciel est réglé sur une sortie 6 canaux).

QMSS optimise les sources d'entrée stéréo pour la lecture avec des haut-parleurs multicanaux (4 ou 5.1 canaux). La plupart des sources audio sont stéréo (p. ex. MP3, CD audio, fichiers Wave, jeux, etc.). QMSS les transforme en expériences d'immersion à 4 ou 5.1 canaux, selon sa configuration de haut-parleurs.

3.3.2. Onglet égaliseur (equalizer tab)

L'égaliseur (EQ) contrôle la réponse en fréquence du système en augmentant ou en diminuant celle de dix bandes de fréquences indépendantes.

Son fonctionnement est très similaire à celui des égaliseurs des systèmes audio haute qualité. Chaque curseur contrôle le niveau relatif d'une bande (plage) de fréquences. Le chiffre indiqué au-dessus de chaque curseur représente la fréquence centrale de la bande qu'il contrôle. Lorsqu'un curseur est placé en position centrale, les fréquences de cette bande restent égales et le gain est de 0 dB. Voir Figure 11.

Figure 11

Pour amplifier le niveau d'une bande donnée, faites glisser son curseur au-dessus de la ligne centrale. Pour réduire le niveau relatif d'une bande donnée, faites glisser son curseur au-dessous de la ligne centrale. L'amplification ou la réduction maximale est de ± 12 dB pour chaque niveau de fréquence.

Vous pouvez centrer chaque curseur en cliquant dessus avec le bouton droit ou les centrer tous en cliquant sur le bouton Réinitialiser dans l'angle supérieur droit du panneau. Pour ce faire, vous pouvez également utiliser le bouton Par défaut du panneau de configuration compact. Notez que ce bouton réinitialise également plusieurs autres fonctions.

Un panneau de configuration des haut-parleurs et d'autres commandes audio importantes se trouve sous l'onglet Configuration. Cet onglet contient les commandes nécessaires pour sélectionner et configurer votre mode de haut-parleurs en fonction du type et du nombre de haut-parleurs dont vous disposez. La carte son Ultimate Edge prend en charge un large éventail de haut-parleurs. Vous pouvez désigner la configuration de sortie désirée dans la liste à gauche de l'onglet Configuration. Ces sélections définissent la nature du traitement audio, les algorithmes spatiaux et le nombre de sorties en fonction de vos préférences. Vous trouverez ci-dessous une explication détaillée de chaque mode de sortie et de chaque commande de l'onglet. Voir Figure 12.

Figure 12

Utilitaire de test des haut-parleurs (speaker test utility)

L'utilitaire de test des haut-parleurs permet de tester la configuration en cours des haut-parleurs pour assurer une connexion correcte à la carte son. Le test de chaque canal de haut-parleur garantit un positionnement et une connexion corrects.

L'utilitaire de test met en surbrillance chaque canal de sortie disponible pour le test. Cliquez sur un haut-parleur actif pour envoyer le son test au haut-parleur correspondant. La Figure 13 indique que des haut-parleurs 5.1 sont sélectionnés dans l'onglet Configuration.

Figure 13

Curseur préamp.

La commande de niveau de préamplification permet d'amplifier le signal audio d'entrée avant son traitement par PSA2 HD. Elle a le même effet que celle du volume principal mais ne doit pas être utilisée à la place de celle-ci. Elle peut être particulièrement utile pour amplifier les bandes sonores de faible niveau de films sur DVD.

REMARQUE : L'accroissement du niveau de préamplification peut entraîner une distorsion audio due à la saturation avec certains signaux d'entrée élevés. Dans certains cas, un signal audio peut atteindre une telle amplitude qu'il peut causer une distorsion audio au niveau de préamplification par défaut. Le cas échéant, diminuez simplement le niveau de préamplification pour éliminer toute distorsion.

Curseur équilibrage

Ce curseur permet de contrôler la balance entre les haut-parleurs avant et arrière.

Curseur centre

Contrôle le niveau de sortie du haut-parleur central uniquement. Utilisez ce curseur pour régler le volume du haut-parleur central.

Curseur LFE

Permet de contrôler le niveau de volume du caisson de basses.

Curseur balance

Ce curseur permet de régler la balance des haut-parleurs gauches et droits. Il porte uniquement sur les haut-parleurs avant et arrière.

Le bouton Lecture en boucle permet de répéter le test jusqu'à ce que vous cliquiez sur le bouton Arrêter. Si cette option est désactivée, le son n'est émis qu'une fois lorsque vous cliquez sur un bouton de haut-parleur.

Le bouton Auto envoie le son test une fois à chaque haut-parleur et passe automatiquement au haut-parleur suivant. Si les boutons Lecture en boucle et Auto sont utilisés ensemble, le signal test sera transmis en boucle à tous les haut-parleurs connectés jusqu'à ce que vous cliquiez sur le bouton Arrêter.

Branchement des haut-parleurs

Lors de la connexion des haut-parleurs, veillez à les brancher correctement afin d'obtenir des performances optimales. Un branchement dans la prise incorrecte nuira à la qualité de la sortie audio.

Si vous ne possédez que deux haut-parleurs, branchez-les aux prises de sortie avant.

Si vous possédez quatre haut-parleurs, branchez-les aux prises de sortie avant et arrière.

Si vous possédez six haut-parleurs (5.1), branchez-les aux prises de sortie avant, arrière et centre/LFE. Veillez à ce que l'étiquette des haut-parleurs corresponde à l'étiquette des prises, c.-à-d. les haut-parleurs avant avec la prise avant, les haut-parleurs arrière avec la prise arrière, etc.

3.3.4. Onglet table de mixage (mixer tab)

Les commandes de la table de mixage permettent de sélectionner et de contrôler la lecture et l'enregistrement des sources d'entrée.

3.3.4.1. Commandes de la source de lecture

Vous pouvez couper ou réactiver individuellement autant de sources de lecture que vous le souhaitez.

Les curseurs Volume définissent le niveau de lecture de chaque source.

Les curseurs Balance réglement le niveau de sortie gauche et droit relatif de chaque source stéréo. Il est conseillé de les laisser sur leur position centrée par défaut. Cliquez avec le bouton droit sur les curseurs Balance pour les centrer.

En fonction du nombre de sources de lecture disponibles de votre PC, le nombre de curseurs horizontaux et verticaux peut varier et une barre de défilement peut ou non être présente. La zone d'affichage de l'onglet Table de mixage affiche des commandes pour un maximum de quatre sources de lecture à la fois. Utilisez la barre de défilement de la source de lecture (le cas échéant) pour afficher d'autres commandes de sources. Voir Figure 14.

Figure 14

Lors de la lecture d'un CD audio sur le lecteur de CD-ROM de votre PC, il est normalement possible d'activer l'extraction audio numérique dans le gestionnaire de périphériques système. Pour plus d'informations, reportez-vous à la section Dépannage de l'Annexe D de ce manuel.

REMARQUE: Le curseur CD/Video sous l'onglet Enregistrement permet de régler le volume de lecture/d'enregistrement de l'entrée CD. Le curseur du lecteur de CD sous l'onglet Lecture ne contrôle rien.

3.3.4.2. Commandes de la source d'enregistrement (recording source control)

La carte son Ultimate Edge permet d'enregistrer des sons et de la musique depuis de nombreuses sources d'entrée. Sélectionnez l'onglet "Table de mixage" et cliquez sur l'onglet "Enregistrement" au bas du panneau. Ce sous-onglet permet de sélectionner et de contrôler les sources d'enregistrement.

Figure 15

Avant de débuter l'enregistrement, vous devez configurer la source. Pour ce faire, cliquez sur le bouton "Désélectionner" approprié. Chaque source possède ses propres commandes de balance et de niveau. Pour régler chaque curseur sur sa position par défaut, cliquez dessus avec le bouton droit. Voir Figure 15.

La source d'enregistrement par défaut est le mixage d'entrée, mais vous pouvez en sélectionner une autre en cliquant sur le sous-onglet Enregistrement de l'onglet Table de mixage.

3.3.4.3. Sous-onglet avancé (advanced mixer sub-tab)

La sortie numérique S/PDIF constitue normalement l'équivalent numérique du signal lié aux niveau des sorties analogiques (haut-parleurs avant ou casque). Néanmoins, lorsque ce bouton est sélectionné, le son Dolby Digital (AC3) ou DTS provenant de la lecture d'un DVD est transmis à la sortie S/PDIF RCA pour un décodage externe. Voir Figure 16.

REMARQUE: Pour un fonctionnement correct de la transmission AC3/DTS, le lecteur de DVD logiciel utilisé aura peut-être besoin d'une configuration supplémentaire. Consultez sa documentation pour plus d'informations.

Figure 16

HI-SR (96 kHz)

La sélection du bouton HI-SR (High Sample Rate - taux d'échantillonnage élevé) activera le taux d'échantillonnage de 96 kHz pour l'entrée et la sortie de la carte Ultimate Edge. Lorsque vous activez HI-SR sur la carte Ultimate Edge :

• Les flux d'entrée sont échantillonnés à 96 kHz et traités par PSA2 HD à ce taux. La sortie de PSA2 HD peut alors être convertie à un taux inférieur si le programme d'enregistrement le nécessite.
• Les flux de sortie inférieurs à 96 kHz seront convertis à 96 kHz.

REMARQUE: Pour utiliser cette fonction sur la sortie S/PDIF, vérifie que vous disposez d'un décodeur compatible 96 kHz. Dans le cas contraire, l'activation de cette fonction peut entraîner une coupure du son ou un son déformé.

Écouter les entrées analogiques

Activez ce bouton pour contrôler la lecture à partir des entrées analogiques (entrée CD, ligne, mic et aux) pendant l'enregistrement. Activer ce bouton permet de sélectionner le bouton Haut-parleurs avant ou casque ou Tous haut-parleurs et sorties disp. avec effets (QMSS).

Haut-parleurs avant ou casque

Activez ce bouton pour contrôler les entrées analogiques par le biais des haut-parleurs avant ou du casque (stéréo).

Tous haut-parleurs et sorties disp. avec effets (QMSS)

Activez ce bouton pour contrôler les entrées analogiques par le biais de la configuration de haut-parleurs en cours. La fonction Effets 3D sera alors également activée. N'oubliez pas que les effets PSA2 HD ne sont pas appliqués aux enregistrements effectuels.

REMARQUE : Consultez la section Dépannage si vous avez des problèmes de retard de microphone pendant l'enregistrement.

3.3.5. Onglet présélections (presents tab)

Les fonctions de préselection permettent d'effectuer des instantanés de l'état de toutes les commandes de Philips Sound Agent 2, afin de pouvoir les recharger rapidement à tout moment.

Figure 17

Les présélections permettent d'enregistrer l'état des commandes de PSA2 HD lorsque vous avez défini des réglages de personnalisation de votre expérience d'écoute, de façon à pouvoir les réutiliser pour une source ou un environnement de lecture quelconque.

Par exemple, si vous avez écouté de la musique avec des percussions et des basses prédominantes et réglé les commandes en fonction de vos préférences, vous pouvez enregistrer rapidement une présélection appelée "Mes classiques" (exemple). Lorsque vous réécoutez ce type de musique, il suffit de charger cette présélection pour que tous les paramètres enregistrés soient appliqués.

Sound Agent 2 est fourni avec six présélections d'usine, qui figurent dans l'onglet Présélections. Vous trouvez ci-après une description de chaque fonction de l'onglet Présélections.

Charger (load)

Si vous cliquez sur ce bouton, vous chargez une préselection existante. Pour charger une autre préselection, mettez-la en surbrillance dans la liste et cliquez sur Charger.

Enregistrer (save)

Lorsque vous chargez et modifiez l’une de vos préseLECTIONs, vous pouvez l’enregistrer en cliquant sur le bouton Enregistrer. Si vous avez sélectionné et modifié l’une des préseLECTIONs d’usine, vous devez l’enregistrer sous un nouveau nom. Sound Agent 2 ne peut pas écraser les préseLECTIONs d’usine, mais uniquement celles que vous avez créées.

Enregistrer sous

Vous pouvez charger une préselection existante (préselection d'usine ou personnalisée), la modifier et l'enregistrer sous un nouveau nom.

Supprime définitivement la préselection sélectionnée de la liste. Lorsque vous sélectionnez une préselection et cliquez sur ce bouton, une boîte de dialogue de confirmation s'affiche et, si vous cliquez sur OK, la préselection est supprimée de la liste. Ce bouton ne supprime aucune des préselections d'usine.

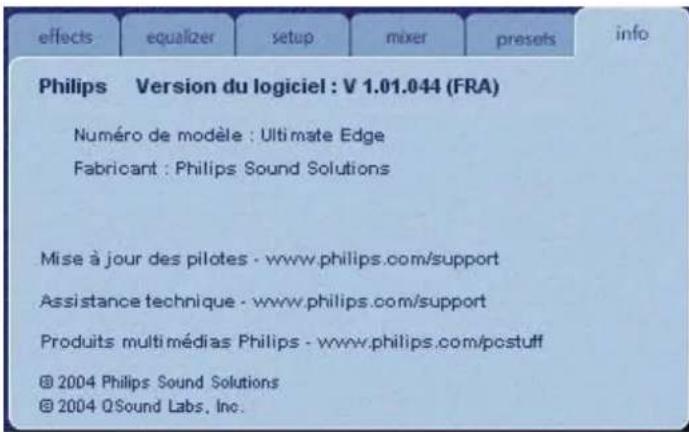

3.3.6. Onglet info

Cet onglet contient des informations utiles sur le produit. Il indique le numéro de version du pilote logiciel, le nom du fabricant et les adresses Web.

Figure 18

3.4. Volet visualisation

Le volet Visualisation fournit une représentation graphique des environnements et des effets créés par Sound Agent 2. Il contient également deux menus et un curseur Intensité de réverbération.

Le menu déroulant de droite contient quinze types d'effets d'environnements à sélectionner. Pour sélectionner un environnement de réverbération, vous devez activer le bouton Réverbération du panneau de configuration compact.

Le menu déroulant de gauche contient toutes les présélections d'usine et personnalisées pour différents types de musique. Ce menu permet d'accéder aisément aux présélections via le volet Visualisation.

Le curseur horizontal central supérieur contrôle l'intensité de l'effet de réverbération appliqué. Effectuez les réglages nécessaires pour atteindre l'intensité correcte de réverbération en fonction de vos préférences.

Les effets QXpander, QSizzle et QRumble peuvent être régés en cliquant sur l'image correspondante et en la faisant glisser.

Vous pouvez déplacer le volet Visualisation vers le haut ou le bas pour masquer ou afficher le panneau de configuration principal en cliquant sur la flèche située au centre de son bord inférieur.

Figure 19

4. Désinstallation de PSA2 HD

S'il s'avère nécessaire, pour quelles raisons que ce soit, de désinstaller les pilotes PSA2 HD, vous avez le besoin entre deux méthodes. Vous pouvez ouvrir le panneau de configuration système et lancer l'utilitaire "Ajout/Suppression de programmes" comme illustré à la Figure 20. Recherchez et sélectionnez PSA2 HD dans la liste des programmes. Cliquez sur le bouton "Supprimer".

Vous pouvez également utiliser le programme de désinstallation fourni avec PSA2 HD. Pour ce faire, cliquez sur le bouton Démarrer de Windows, sur "Tous les programmes" et sur le dossier Philips, puis sélectionnez et exécutez le programme de désinstallation de Philips.

Figure 20

5. Assistance technique et garantie

Avant de contacter l'assistance technique, assurez-vous de disposer des informations suivantes :

• Numéro de série du modèle et date d'achat
• Type d'ordinateur, vitesse d'horloge et mémoire disponible
• Système d'exploitation (IE; Windows® 2000 ou XP)
• Messages d'erreur affichés à l'écran
• Autres périphériques connectés à la carte son

5.1. Adresse internet :

Assistance technique et pilote :

http://www.philips.com/support

Site Web européen :

http://www.philips.com/sound

Site Web général de Philips :

http://www.philips.com/sound

5.2. Informations d'assistance technique :

Numéros de téléphone Gratuits :

Disponible de 6 h 00 à 22 h 00, heures normales du Centre

États-Unis : 1-800-835-3506

Reste du monde : Consultez le document des conditions de garantie figurant dans l'emballage.

Conseils utiles pour la configuration des haut-parleurs

Vous trouvez ci-dessous quelques suggestions de configuration de vos haut-parleurs pour des résultats optimaux.

6.1. Scénario d'écoute idéal (haut-parleurs)

Pour obtenir un son correct, qu'il soit stéréo, surround ou 3D, il convient avant tout de disposer chaque paire de haut-parleurs aussi symétriquement que possible.

Les haut-parleurs avant doivent être situés à la même hauteur, au même angle et à la même distance par rapport à l'auditeur. Vous obtiendrez des résultats excellents si la distance vous séparant des haut-parleurs est approximativement égale à celle qui sépare les haut-parleurs.

Une configuration multimédia ordinaire, avec les haut-parleurs placés de part et d'autre du moniteur, est idéale pour l'écoute stéréo ou quadriphonique. Néanmoins, si vous possédez un haut-parleur central, il est conseillé d'espacer davantage les haut-parleurs avant gauche et droit, tout en maintenant une distance égale par rapport à la position d'écoute.

Les haut-parleurs surround doivent être placés derrière l'auditeur et, si possible, à une distance non supérieure à celle des haut-parleurs avant. Ils doivent également présenter la même hauteur et la même orientation que ces derniers.

6.2. Scénario d'écoute idéal (casque)

Lorsque vous utilisez un casque, une grande partie des problèmes potentiels associés aux haut-parleurs sont éliminés. Par exemple, vous êtes automatiquement positionné au centre et, si vous vous déplacez, votre position par rapport aux haut-parleurs ne change pas.

6.3. Évitement des surfaces réfléchissantes (haut-parleurs)

Si possible, éloignez les haut-parleurs des surfaces refléchissantes. Par exemple, si vous les avez disposés dans un coin et que l'un d'eux est très proche d'une paroi latérale, le son sera dégradé. En effet, les ondes sonores rebondiront sur le mur et parviendront à vos oreilles avec un léger retard par rapport à celles provenant directement du haut-parleur.

Cela se produit dans tous les environnements, à l'exception des chambres anéchoïques (sans écho). Toutefois, lorsque la surface est proche du haut-parleur, le son refléchi ne sera que légèrement retardé et toujours assez fort par rapport à l'original, ce qui réduira la clarté du signal entendu.

Il en va de même lorsque vous placez les haut-parleurs directement sur une surface dure. Si possible, élève-les sur des socles afin de les éloigner de la surface refléchissante. Cela améliorera légèrement le son et les effets.

6.4. Balance des haut-parleurs et du casque

Tous les sons, notamment stéréo, surround et, en particulier, 3D, peuvent être dégradés par une balance gauche/droite incorrecte. Si vos haut-parleurs ou amplificateurs possèdent des commandes de balance, nous conseillons vivement de les régler sur leur position centrale. De nombreuses commandes de balance physiques représentent une marque désignant la position centrale.

Si chaque haut-parleur possède une commande de volume distincte, essayez de les régler aussi uniformément que possible. Vous pouvez employer l'utilitaire de test de Philips Sound Agent 2 pour évaluer les niveaux de volume.

Procédez de la même manière pour le casque.

Déinstallation des anciens pilotes et carte son

Quel que soit votre système d'exploitation, vous devez procéder comme suit pour désinstaller les anciens pilotes. Il est conseillé de désinstaller les pilotes avant de détruire l'ancienne carte son de l'ordinateur.

• Cliquez sur le bouton "Démarrer".
• Cliquez sur “Paramètres” et sélectionnez “Panneau de configuration”.
• Double-cliquez sur "Ajout/suppression de programmes".
• Recherchez les pilotes audio dans la liste. Avertissement : Vérifiez que vous sélectionnez les pilotes corrects afin de ne pas supprimer d'autres programmes.
• Cliquez sur le bouton "Supprimer" ou "Ajouter/Supprimer".
• Une fois la déinstallation des pilotes terminée, cliquez sur OK et fermez toutes les applications.

Dans la plupart des cas, la procédure précédente supprime les pilotes. Il est toutefois souhaitable de consulter le gestionnaire de périphériques pour vérifier que tous les éléments ont été désinstallés. Si vous n'avez jamais utilisé le gestionnaire de périphériques, procédez comme suit :

• Cliquez avec le bouton droit sur l'icône "Poste de travail" et sélectionnez Propriétés. Si l'icône n'est pas affichée sur le bureau, cliquez sur le bouton "Démarrer" et cliquez avec le bouton droit sur "Poste de travail", puis sélectionnez "Propriétés". Une nouvelle fenêtre s'ouvre.
• Sous Windows 2000 et XP, sélectionnez l'onglet "Matériel" et cliquez sur le bouton "Gestionnaire de périphériques" au centre de la fenêtre.
• Dans la fenêtre Gestionnaire de périphériques, recherchez "Contrôleurs audio, vidéo et jeu".
• Cliquez sur le signe "+" correspondant. Une liste de périphériques apparaît.
• Sélectionnez le nom de la carte son dans la liste (identifiable par le nom de la carte ou du fabricant) et cliquez dessus avec le bouton droit.
• Sélectionnez "Déinstaller" dans le menu déroulant. Cliquez sur OK.

L'ancienne carte son peut posséder plusieurs composants, par exemple, un port jeu. Veillez à les supprimer tous avant de quitter le gestionnaire de périphériques.

Fermez ce dernier et mettez le système hors tension pour retirer l'ancienne carte son du PC. Consultez la section Installation de la nouvelle carte son dans ce document.

Désactivation de la carte son intégrée

Pour désactiver la carte son intégrée, vous devez utiliser l'utilitaire de configuration du BIOS système. La plupart des ordinateurs ne permettent d'y accéder que juste après la mise sous tension et avant le chargement du système d'exploitation. Un message peut apparaître brièvement pour indiquer que vous pouvez accéder à l'utilitaire de configuration. Il s'affiche généralement sur un des bords de l'écran et est de type :

Certains ordinateurs permettent d'employer l'utilitaire de configuration à tout moment. Consultez la documentation du PC pour savoir comment procéder. Accédez ensuite à l'utilitaire de configuration.

Avertissement: Ne modifiez pas des paramètres que vous ne connaissez pas bien, sinon le système ne fonctionnera pas correctement.

L'utilitaire de configuration contient généralement une liste d'options. Elle englobe des fonctions standard : date/heure et périphériques de base du PC, tels que disque dur, clavier, souris, etc., ainsi que des fonctions avancées du BIOS. Il comprend également des options de configuration PnP et/ou PCI. Vous pouvez sélectionner chacun de ces menus et examiner la liste de leurs options. Utilisez les touches fléchées du clavier pour naviguer dans l'utilitaire de configuration.

Recherchez le menu contenant les commandes audio. Sélectionnez-le en le mettant en surbrillance et appuyez sur Entrée.

Recherchez le périphérique audio et sélectionnez-le à l'aide des touches fléchées. Lisez les instructions au bas de l'écran pour savoir comment modifier les paramètres. Il peut s'agir des touches Page haut/bas, +/- ou autres. Désactivez le paramètre ("On"/"Off", "Enable"/"Disable", "Activer"/"Désactiver", selon les options de votre PC).

Enregistrez les paramètres et quittez l'utilitaire. En général, la touche F10 enregistre les modifications et affiche le menu de sortie. Vous devrez peut-être appuyer une ou deux fois sur la touche "Echap" pour afficher le menu de sortie. Sélectionnez l'option d'enregistrement et de sortie. Vous devrez peut-être taper "Y" (yes) pour enregistrer et quitter.

Dépannage

Cette annexe reprend certains problèmes et erreurs courants que vous pouvez rencontrer.

Aucun son n'est émis

1. Vérifiez les haut-parleurs.

a. Vérifiez que les haut-parleurs sont connectés à l'arrière de la carte son. b. Vérifiez que l'alimentation des haut-parleurs est branchée dans la prise secteur ou, s'ils fonctionnent sur piles, remplacez ces dernières. c. Vérifiez que le volume des haut-parleurs est monté.

1. Assurez-vous que le bouton Muet du panneau de configuration compact est désactivé, c'est-à-dire qu'il ne comporte pas de cercle rouge.
2. Augmentez le niveau du curseur de volume principal s'il est faible.
3. Cliquez sur le bouton Par défaut sur le panneau de configuration compact de PSA2 HD.

Aucun son n'est émis lors de la lecture d'un CD audio à partir du lecteur de CD

Vous pouvez utiliser le lecteur de CD-ROM système pour lire des CD audio. Il doit toutefois être configuré pour extraire le son numériquement et l'envoyer par les lignes de données système à la carte son pour lecture. Voici les étapes d'activation de cette fonction :

Windows 2000

1. Cliquez avec le bouton droit sur l'icône "Poste de travail". Sous Windows 2000, cette icône apparait sur le bureau. Sous Windows XP, elle se situe dans la partie supérieure droite du menu Démarrer.
2. Parcourez la liste et cliquez sur "Propriétés".
3. Cliquez sur l'onglet "Matériel".
4. Cliquez sur le bouton "Gestionnaire de périphériques" au milieu du volet.
5. Cliquez sur le signe + figurant à côté de Lecteurs de CD-ROM/DVD-ROM.
6. Cliquez avec le bouton droit sur le lecteur de CD-ROM qui s'affiche. En présence de plusieurs lecteurs de CD-ROM, cliquez sur celui utilisé pour la lecture d’un CD audio.
7. Parcourez la liste et cliquez sur "Propriétés".
8. Un nouveau volet s'ouvre. Voir Figure 21.
9. Cliquez sur l'onglet Propriétés.
10. Cochez la case "Activer la lecture numérique de CD audio sur ce lecteur de CD-ROM".
11. Cliquez sur le bouton OK et fermez toutes les fenêtres associées.

Figure 21

Le contrôle de la lecture d'un CD dans l'onglet de lecture de la table de mixage n'aeldom effect sur la sortie lors de la lecture d'un CD audio avec le lecteur de CD

Le lecteur de CD envoyant les flux audio via les lignes de données numériques, Windows traite cette source comme n'importe quelle autre source audio numérique telle que les fichiers MP3. Ainsi, pour contrôler le volume et la balance, utilisez les commandes des fichiers "wave".

Aucune icône PSA2 HD n'apparaît dans la barre d'état système

Si, après l'installation de PSA2 HD à partir du CD d'installation, l'icône disparaît de la barre d'état système, ouvre le menu Démarrer, clique sur Programmes (Windows 2000 ou Windows XP), sur Philips, sur Philips PSA2 HD, puis sur le panneau de configuration PSA2 HD.

Lors de la lecture d'un DVD, une musique de fond est émise mais aucun dialogue ne l'est, ou à un niveau très faible

Vérifiez la connexion des haut-parleurs. Ce problème peut survenir si les haut-parleurs avant ne sont pas connectés alors que les haut-parleurs arrière et le caisson de basses le sont. Si ce problème survient même si les haut-parleurs sont connectés correctement, la bande sonore du DVD est peut-être altérée ou endommagée. Vous pouvez la tester en connectant un casque à la carte son pour l'écouter. Le casque émet toujours la bande sonore réduite par mixage. Si le casque émet le même son que les haut-parleurs, la bande sonore est endommagée.

L'option écouter les entrées analogiques entraîne un retour lorsque vous enregistrez à partir du microphone

Le microphone est trop proche du haut-parleur ou le niveau d'enregistrement de l'entrée mic est trop élevé. Éloignez le microphone du haut-parleur ou abaissez le niveau du curseur de l'entrée mic dans l'onglet Table de mixage->Enregistrement du panneau de configuration principal.
