Type de produit	Alimentation Sans Interruption (ASI)
Marque	Eaton
Modèle	5S 1500
Utilisation prévue	Ordinateur, périphériques, TV, Hi-Fi, Vidéo (hors électroménager)
Prises secourues par batterie	Oui (indice 9 sur l'appareil)
Prises protégées contre les surtensions	Oui (indice 8 sur l'appareil) – non secourues
Protection modem/Réseau	Oui (optionnelle, via câble non fourni)
Liaison USB	Oui (câble fourni) – connexion à l'ordinateur
Logiciel fourni	Eaton UPS Companion (téléchargeable sur powerquality.eaton.com)
Charge batterie initiale	8 heures pour pleine autonomie
Autonomie	Non spécifiée, dépend de la charge
Indicateurs visuels	Bouton vert (marche/arrêt prises secourues), voyant rouge (défaut)
Alarme sonore	Bip toutes les 10 s (mode normal), toutes les 3 s (fin autonomie), continu (défaut)
Disjoncteur de protection	Oui (indice 13 à l'arrière)
Sécurité	Consignes de sécurité dans livret séparé (③)
Garantie	Enregistrement sur powerquality.eaton.com
Nombre de pages de la notice	24 pages

FOIRE AUX QUESTIONS - 5S 1500 EATON

Comment mettre en marche l'Eaton 5S 1500 ?

Appuyez sur le bouton 12 environ 1 seconde. Le bouton s'allume en vert lorsque les prises secourues sont alimentées.

Pourquoi les prises secourues ne sont-elles pas alimentées ?

Vérifiez que le bouton 12 est allumé en vert. Si ce n'est pas le cas, appuyez dessus.

Combien de temps faut-il pour charger la batterie la première fois ?

La batterie donne sa pleine autonomie après une charge initiale de 8 heures. Il est conseillé de laisser l'ASI branchée en permanence.

Que faire si l'ASI fonctionne sur batterie alors que le réseau est présent ?

Cela peut indiquer une surcharge. Vérifiez le disjoncteur 13 à l'arrière de l'ASI. Si déclenché, débranchez l'appareil en cause et réarmez le disjoncteur.

Comment arrêter les prises secourues ?

Appuyez plus de 2 secondes sur le bouton 12.

Que signifie le voyant rouge allumé en continu ?

Le voyant rouge 11 allumé en continu avec alarme sonore indique un défaut de l'ASI. Les prises secourues ne sont plus alimentées. Contactez le service après-vente.

Puis-je brancher une imprimante sur les prises protégées ?

Oui, les prises protégées 8 sont adaptées pour les imprimantes, scanners, fax, mais elles ne sont pas secourues en cas de coupure de courant.

Comment protéger ma ligne modem/Réseau ?

Connectez la prise murale à l'ASI avec le câble de votre appareil, puis reliez l'ASI à l'appareil avec un câble identique (non fourni). Voir figure B de la notice.

Où télécharger le logiciel Eaton UPS Companion ?

Le logiciel est disponible sur le site powerquality.eaton.com. Utilisez le câble USB fourni pour connecter l'ASI à l'ordinateur.

Comment enregistrer la garantie ?

Enregistrez votre garantie sur le site powerquality.eaton.com.

MODE D'EMPLOI 5S 1500 EATON

FR • Avant l'installation de Eaton 5S, lire le livret ③ qui présente les consignes de sécurité à respecter. Suivre ensuite les instructions du présent manuel ②.

1. Conditions d'utilisation

- Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).

2. Raccordement de l'ASI

• Raccorderl'ASI ^1 au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A).
• Connector les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par batterie ⑨ et protégées contre les surtensions (voir figure C), en ne dépassant pas le courant indiqué en Ampères.
• Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises protégées contre les surtensions ⑧ (voir figure C); les prises protégées ne sont pas secourues en cas de coupure de courant.

• Liaison Modem Internet / réseau facultative :

la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure B (cordon non fourni).

• Liaison USB facultative :

l'appareil ASI peut être connecté à l'ordinateur via le câble USB ④ fourni (voir figure B).

Le logiciel Eaton UPS Companion peut être téléchargé depuis le site powerquality.eaton.com.

Enregistrement de la garantie sur le site powerquality.eaton.com.

3. Utilisation

• Charge batterie : l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton 12. A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.
• Mise en marche de l'ASI : appuyer sur le bouton ^12 environ 1 seconde.
• Prises protégées contre les surtension ^8 non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d'entrée est branché sur une prise murale. Le bouton ^12 ne les commande pas.
• Prises secourue ^9 : les appareils raccordés sur ces prises sont alimentés dès que le bouton 12 est allumé en vert (voir figure D). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant).
• Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 12 clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence, l'alarme sonore émet un bip au passage sur batterie.
• Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.
• Protection contre les surtensions : Toutes les prises sont protégées contre les surtensions.
• Arrêt des prises secourues ^9 : appuyer plus de 2 secondes sur le bouton ^12 .

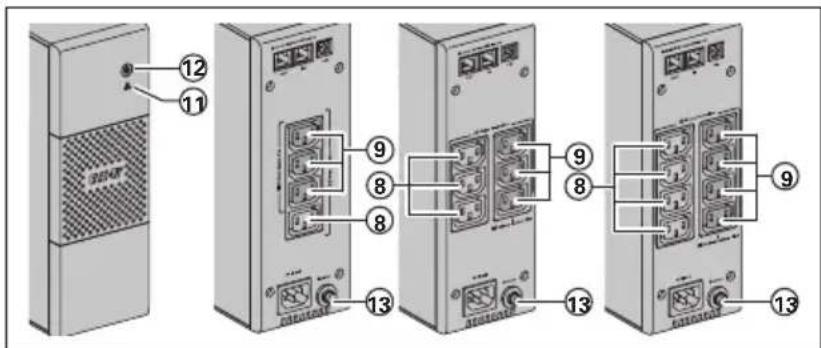

⑧ : Prises protégées.
⑨ : Prises secourues par batterie.
⑪ : Voyant allumé, défaut de l'ASI.
12 : Bouton de mise en service ou d'arrêt des prises secourues.
⑬ : Disjoncteur de protection.

Dépannage (Pour toutes informations, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)

	Symptôme Diagnostic Remède
1	Les prises secourues9 ne sont pas alimentées.	Le bouton12 n'est pas allumé. Appuyer sur le bouton 12 et vérifier qu'il s'est allumé en vert.
2	Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	Les appareils ne sont pas raccordés sur les prises secourues 9.	Raccorder ces appareils sur les prises secourues 9.
3	Le réseau électrique est présent mais l'ASI fonctionne sur sa batterie.	Le disjoncteu13, placé à l'arrière de l'ASI a été déclenché par une surcharge sur la sortie de l'ASI.	Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 13 en appuyant sur son bouton.
4	Le bouton ver12 et voyant rouge 11 clignotent fréquemment et l'alarme sonore émet un signal toutes les 2 secondes.	L'ASI subit une surcharge sur les prises secourues 9.	Débrancher l'appareil en cause des prises secourues 9.
5	Le voyant roug31 est allumé et l'alarme sonore émet un signal continu.	L'ASI a subit un défaut. Les prises secourues 9 ne sont plus alimentées.	Faire appel au service après vente.
