Type de produit	Contrôleur de température connecté Wi-Fi pour chaudière
Marque	Thomson
Modèle	CALIB 520010
Alimentation module	230 Vac / 50 Hz
Consommation module	< 1 W
Puissance max. commandée	1150 W / 5 A
Alimentation sonde	USB 5 V / 100 mA min.
Dimensions module	Non spécifié
Poids module	80 g
Poids sonde	58 g
Indice de protection	IP20 (module et sonde)
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-20 °C à +70 °C
Section de câble max.	2,5 mm²
Protocole radio	Wi-Fi 802.11 b/g/n (2,4 GHz)
Portée radio	80 m en champ libre ; 20 m à travers 3 murs ; 10 m béton armé
Unités de température	°C ou °F (réglable)
Plage de mesure température	0 °C à 38 °C (32 °F à 100 °F)
Plage de mesure humidité	20 % à 90 %
Fonctions principales	Commande ON/OFF chaudière, régulation intelligente, compatible Alexa/Google Assistant, application At Home
Installation	Pose murale (module) ; posé sur meuble (sonde)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utilisation en intérieur uniquement. Éviter l'humidité et les températures extrêmes.
Pièces détachées / réparabilité	Contactez le service après-vente Thomson. Non réparable par l'utilisateur.
Couleur	Gris / Blanc pur (module) ; Noir (sonde)

FOIRE AUX QUESTIONS - CALIB 520010 THOMSON

Comment installer le module de contrôle sur ma chaudière ?

Placez le module à l'extérieur de la chaudière pour éviter les interférences radio. Connectez les fils aux bornes N (neutre), L (phase), C1 et C2 (contact thermostat). Pour les chaudières sans entrée thermostat, suivez le schéma fourni dans la notice.

Comment connecter le thermostat à mon réseau Wi-Fi ?

Téléchargez l'application At Home sur votre smartphone, créez un compte, puis suivez les instructions pour associer le thermostat. Assurez-vous que le Wi-Fi est en 2,4 GHz.

Puis-je utiliser le thermostat avec Alexa ou Google Assistant ?

Oui, le CALIB 520010 est compatible avec Amazon Alexa et Google Assistant. Activez la compétence dans l'application At Home, puis liez votre compte.

Comment régler la température souhaitée ?

Utilisez les boutons + et - sur la sonde de température. La température réglée s'affiche à l'écran. Vous pouvez aussi la modifier via l'application.

Que faire si la sonde n'affiche rien ?

Vérifiez que la sonde est bien branchée via le câble USB à une alimentation stabilisée 5V/100mA minimum. Si l'écran reste éteint, remplacez le câble ou contactez le SAV.

Comment basculer entre °C et °F ?

Maintenez enfoncé le bouton t (ou le bouton de modification d'unité) pendant plus de 3 secondes pour commuter entre les unités de température.

Quelle est la portée radio entre la sonde et le module ?

En champ libre, jusqu'à 80 m. À travers les murs : 20 m pour 3 murs, 10 m pour béton armé, 30 m pour plâtre/bois. La portée dépend des matériaux.

Comment installer la sonde de température ?

Posez la sonde sur un meuble, idéalement au centre de la pièce, à l'abri des sources de chaleur et des courants d'air. Ne l'installez pas dans une niche fermée.

Le thermostat consomme-t-il beaucoup d'électricité ?

Non, le module consomme moins de 1 W en veille. La sonde est alimentée par USB, sa consommation est négligeable.

Puis-je remplacer la sonde si elle tombe en panne ?

La sonde n'est pas réparable par l'utilisateur. Contactez le service après-vente Thomson pour obtenir une pièce de rechange ou un remplacement.

MODE D'EMPLOI CALIB 520010 THOMSON

520010

THERMOSTAT CALI-B

Termostato connesso Wi-Fi

Per caldaia

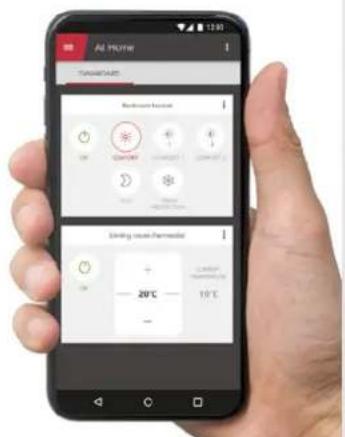

Compatible app

At Home

works with the Google Assistant

WORKS WITH amazon alexa

Available on the App Store

Free available on Google Play

Compatible caldaia

Risparnio di energia

Regolazione intelligente

Wi-Fi

Rispetta I'ambiente

Facile da installment

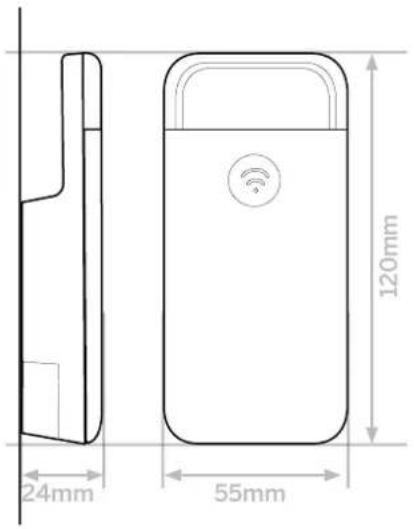

MISURE DEL PRODOTTO

- Modulo riscaldamento

1	Spià di funzionamento
2	Tasto di accoppiamento
3	Mascherina di plastica
4-5	Fori per fissaggio
6	Coprimorsettiera
7	Passaggio cavo

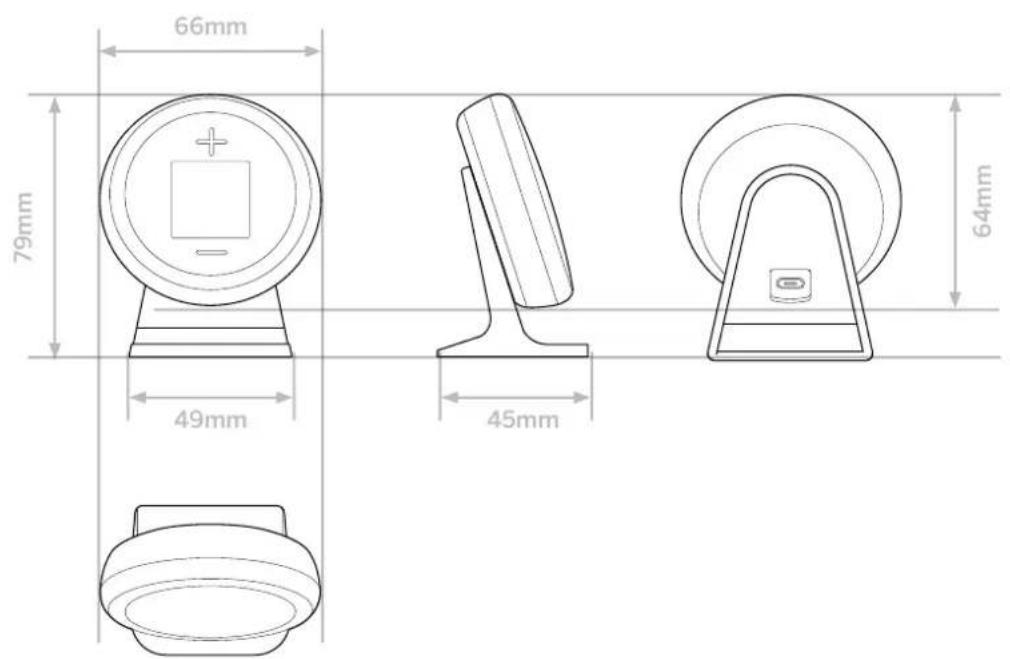

- Sonda di temperatura

1 Pulsante ^ 十
2 Area di visualizzazione
3 Pulsante

4 piu di 3 secondi) o pulsante di modifica dell unita di misura della temperatura (se premuto una sola volta).
5 Connettore USB
6 Presa per cavo USB

1 Visualizzazione della temperatura misurata in ^ C o F

Visualizzazione dell'umidita misurata o della temperatura impostata dopo aver premuto il pulsante "t" o il pulsante

INSTALLAZIONE

Per evitare le interferenze radio, il modulo deve essere posto all'esterno della caldaia.

- Collegamento a una caldaia CON ingresso termostato

N: Neutro

L:Fase
C1: termostato contatto 1
C2: termostato contatto 2

- Collegamento a una caldaia SENZA ingresso termostato

- Installazione della presa

CARATTERISTICHE TECNICHE DEL MODULO

Potenza max. del dispositivo comandato

1150W-5A

Funzioni

Comando ON/OFF caldaia

Connessione

Connesso all' ingresso del termostato o in series con il circolatore

Sezione cavo

fino a 2,5mm²

Uso

Solo interno

T° di funzionamento

0^ / + 40^

Temperatura di stoccaggio

-20°C/+70°C

Alimentazione

230 Vac/50 Hz

Consumo medio

<1W

Installazione

Posa a parete

Colore

Grigio/Bianco puro

Indice di protezione

IP20

Peso

80g

CARATTERISTICHE TECNICHE DELLA SONDA DI TEMPERATUREA

UnitarengadiisuraT°C0°F,da0a38°C(da32a100°F)

Range di misura umidità dal 20% al 90%

Pulsanti sulla parte anteriore Cambiamento della temperatura impostata

Rilevamento livello batteria basso

Visualizzazione sullo schermo della sonda e comunicazione dell'informatazione via radio

Frequenza di misurazione Ogni minuto

Schermo

• Dimensioni complessive: 35× 35mm
• Dimensioni utilis: 30 × 30 ~mm
  -Display a segmenti
  -Visualizzazione segmenti

Alimentazione USB Alimentazione stabilizzata 5V / 100 mA minimo

Uso Solo interno

T° di funzionamento 0^ / + 40^

T° di stoccaggio -20°C/+70°C

Installazione

Colore Nero

Indice di protezione IP20

Peso 58g

Poggiare su un mobile idealmente posto al centro della stanza

PROTOCOLLROADIO

Protocol radio Wi-Fi

Frequenza radio

2.4 GHz

Protocolo

802.11 b/g/n

Portata radio

-In campo libero:80m
- Muratura: 20m, attraverso 3 pareti max.
- Cemento armato: 10m, attraverso 1 parete/soffitto max.
-Cartongesso/Legno: 30m ,attraverso 5 pareti max.
