CALIB 520010 - Controllo temperatura THOMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato Wi-Fi per caldaia
Marca	Thomson
Modello	CALIB 520010
Alimentazione modulo	230 Vac / 50 Hz
Consumo modulo	< 1 W
Potenza max. comandata	1150 W / 5 A
Alimentazione sonda	USB 5 V / 100 mA min.
Dimensioni modulo	Non specificato
Peso modulo	80 g
Peso sonda	58 g
Grado di protezione	IP20 (modulo e sonda)
Temperatura di funzionamento	0 °C a +40 °C
Temperatura di stoccaggio	-20 °C a +70 °C
Sezione cavo max.	2,5 mm²
Protocollo radio	Wi-Fi 802.11 b/g/n (2,4 GHz)
Portata radio	80 m in campo libero; 20 m attraverso 3 pareti; 10 m calcestruzzo armato
Unità di temperatura	°C o °F (regolabile)
Campo di misura temperatura	0 °C a 38 °C (32 °F a 100 °F)
Campo di misura umidità	20 % a 90 %
Funzioni principali	Comando ON/OFF caldaia, regolazione intelligente, compatibile Alexa/Google Assistant, app At Home
Installazione	Montaggio a parete (modulo); appoggiato su mobile (sonda)
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Utilizzo solo in interni. Evitare umidità e temperature estreme.
Ricambi / riparabilità	Contattare il servizio post-vendita Thomson. Non riparabile dall'utente.
Colore	Grigio / Bianco puro (modulo); Nero (sonda)

Domande frequenti - CALIB 520010 THOMSON

Come installare il modulo di controllo sulla mia caldaia?

Posizionare il modulo all'esterno della caldaia per evitare interferenze radio. Collegare i fili ai morsetti N (neutro), L (fase), C1 e C2 (contatto termostato). Per caldaie senza ingresso termostato, seguire lo schema fornito nel manuale.

Come collegare il termostato alla mia rete Wi-Fi?

Scarica l'app At Home sul tuo smartphone, crea un account, poi segui le istruzioni per associare il termostato. Assicurati che il Wi-Fi sia a 2,4 GHz.

Posso usare il termostato con Alexa o Google Assistant?

Sì, il CALIB 520010 è compatibile con Amazon Alexa e Google Assistant. Attiva la skill nell'app At Home, poi collega il tuo account.

Come impostare la temperatura desiderata?

Usa i pulsanti + e - sulla sonda di temperatura. La temperatura impostata viene visualizzata sullo schermo. Puoi anche modificarla tramite l'app.

Cosa fare se la sonda non mostra nulla?

Verificare che la sonda sia correttamente collegata tramite cavo USB a un'alimentazione stabilizzata 5V/100mA minimo. Se lo schermo rimane spento, sostituire il cavo o contattare il servizio clienti.

Come passare da °C a °F?

Tenere premuto il pulsante t (o il pulsante di modifica unità) per più di 3 secondi per commutare tra le unità di temperatura.

Qual è la portata radio tra sonda e modulo?

In campo libero, fino a 80 m. Attraverso le pareti: 20 m per 3 pareti, 10 m per calcestruzzo armato, 30 m per gesso/legno. La portata dipende dai materiali.

Come installare la sonda di temperatura?

Appoggiare la sonda su un mobile, idealmente al centro della stanza, lontano da fonti di calore e correnti d'aria. Non installarla in un vano chiuso.

Il termostato consuma molta elettricità?

No, il modulo consuma meno di 1 W in standby. La sonda è alimentata tramite USB, il suo consumo è trascurabile.

Posso sostituire la sonda se si guasta?

La sonda non è riparabile dall'utente. Contattare il servizio post-vendita Thomson per ottenere un ricambio o una sostituzione.

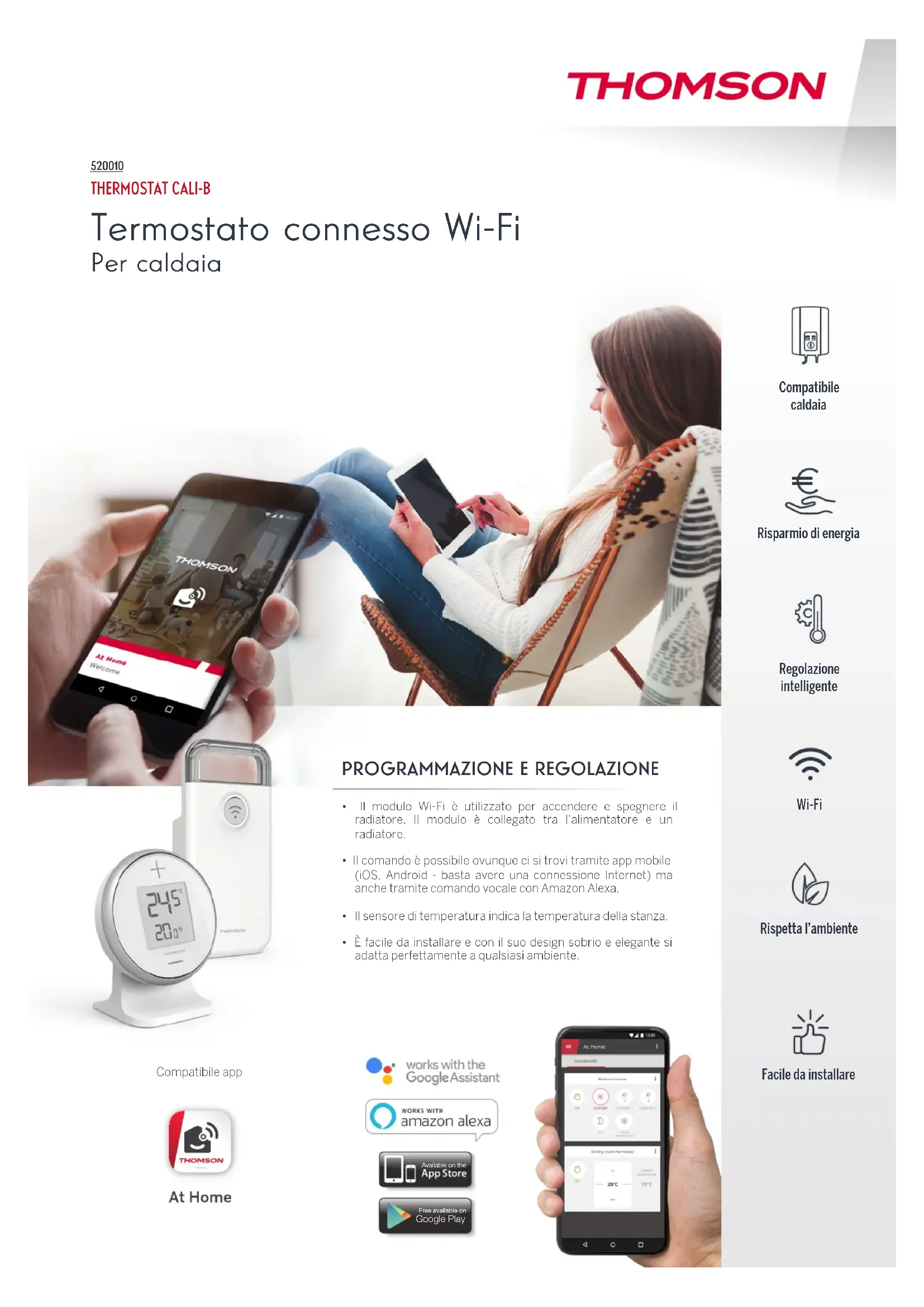

MANUALE UTENTE CALIB 520010 THOMSON

Termostato connesso Wi-Fi

Per caldaia

Compatibile con app

At Home

Risparmio di energia

Regolazione intelligente

Wi-Fi

Rispetta l'ambiente

- Modulo riscaldamento

1	Spià di funzionamento
2	Tasto di accoppiamento
3	Mascherina di plastica
4-5	Fori per fissaggio
6	Coprimorsettiera
7	Passaggio cavo

- Sonda di temperatura

1 Pulsante 2 Area di visualizzazione 3 Pulsante

4 (più di 3 secondi) o pulsante di modifica dell'unità di misura della temperatura (se premuto una sola volta). 5 Connettore USB 6 Presa per cavo USB

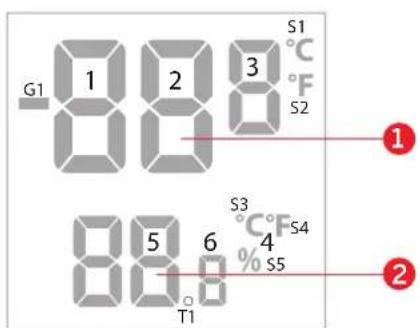

1 Visualizzazione della temperatura misurata in °C o F

Visualizzazione dell'umidità misurata o della temperatura impostata dopo aver premuto il pulsante "t" o il pulsante

INSTALLAZIONE

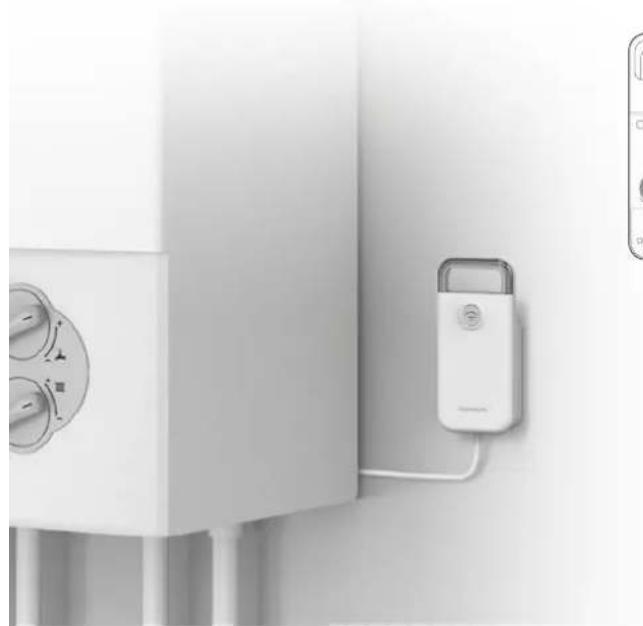

Per evitare le interferenze radio, il modulo deve essere posto all'esterno della caldaia.

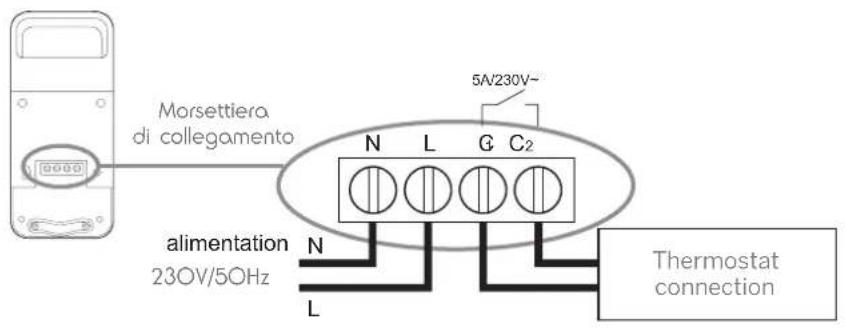

- Collegamento a una caldaia CON ingresso termostato

N: Neutro

L: Fase C1: termostato contatto 1 C2: termostato contatto 2

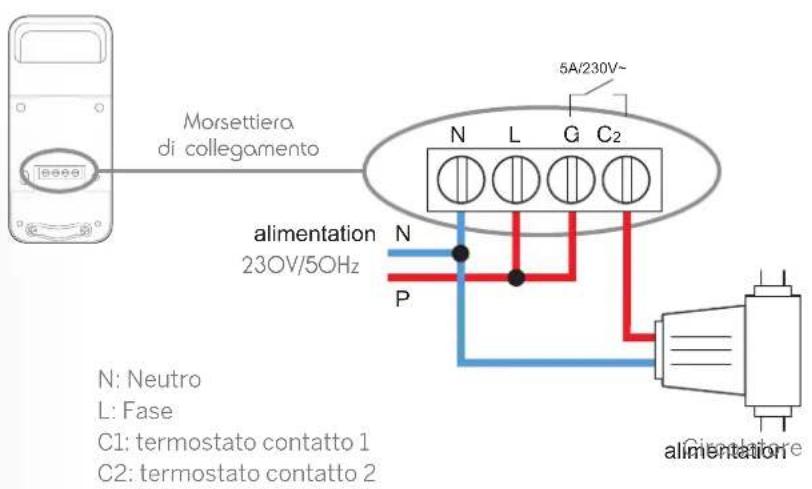

- Collegamento a una caldaia SENZA ingresso termostato

- Installazione della presa

CARATTERISTICHE TECNICHE DEL MODULO

Potenza max. del dispositivo comandato

1150W - 5A

Funzioni

Comando ON/OFF caldaia

Connessione

Connesso all'ingresso del termostato o in serie con il circolatore

Sezione cavo

fino a 2,5mm²

Uso

Solo interno

Temperatura di funzionamento

0°C / +40°C

Temperatura di stoccaggio

-20°C / +70°C

Alimentazione

230 Vac / 50 Hz

Consumo medio

<1 W

Installazione

Posa a parete

Colore

Grigio / Bianco puro

Indice di protezione

IP20

Peso

80g

CARATTERISTICHE TECNICHE DELLA SONDA DI TEMPERATURA

Unità di misura T°C o °F, da 0 a 38°C (da 32 a 100°F)

Range di misura umidità dal 20% al 90%

Pulsanti sulla parte anteriore: cambiamento della temperatura impostata

Rilevamento livello batteria basso

Visualizzazione sullo schermo della sonda e comunicazione dell'informazione via radio

Frequenza di misurazione: ogni minuto

Schermo

• Dimensioni complessive: 35 × 35 mm
• Dimensioni utili: 30 × 30 mm - Display a segmenti - Visualizzazione segmenti

Alimentazione USB: alimentazione stabilizzata 5V / 100 mA minimo

Uso: solo interno

Temperatura di funzionamento 0°C / +40°C

Temperatura di stoccaggio -20°C/+70°C

Installazione

Colore Nero

Indice di protezione IP20

Peso 58g

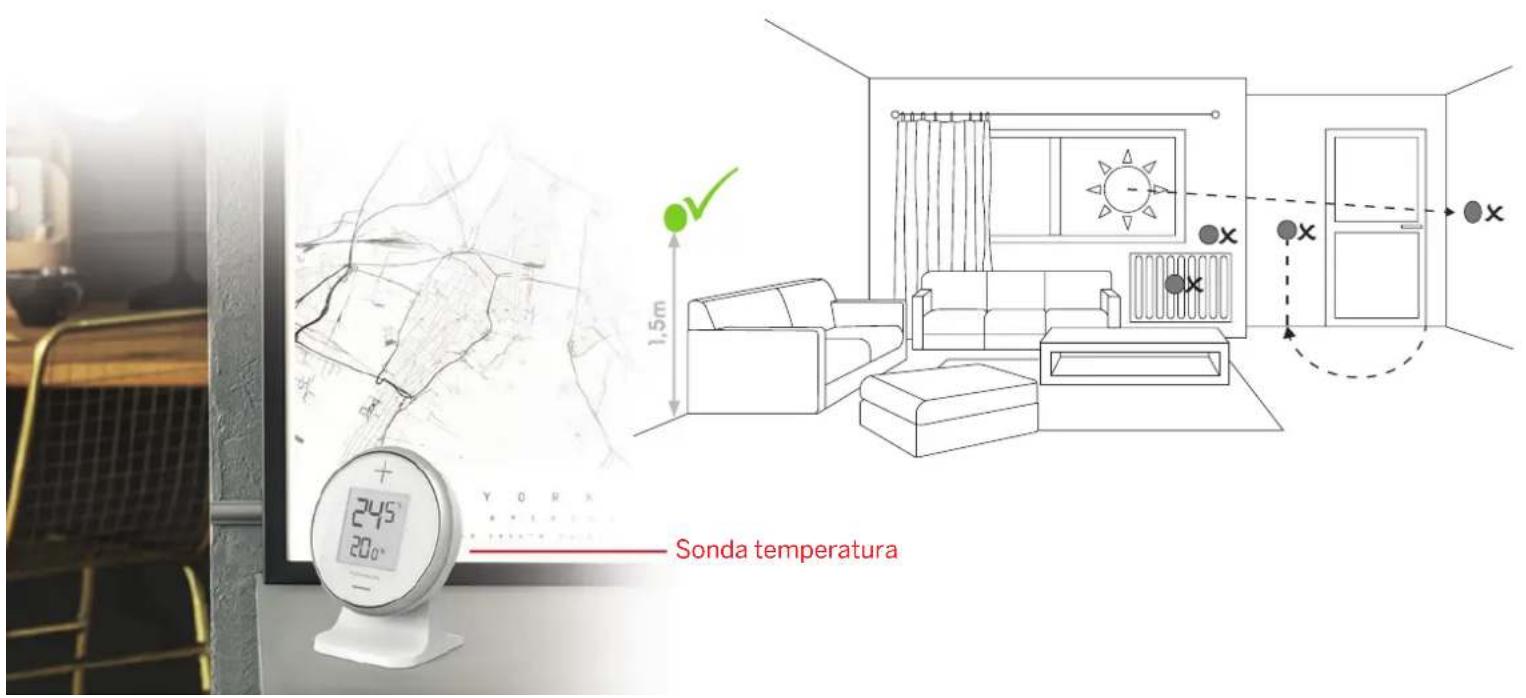

Poggiare su un mobile idealmente posto al centro della stanza

PROTOCOLLO RADIO

Protocollo radio Wi-Fi

Frequenza radio

2.4 GHz

Protocollo

802.11 b/g/n

Portata radio

- In campo libero: 80m - Muratura: 20m, attraverso 3 pareti max. - Cemento armato: 10m, attraverso 1 parete/soffitto max. - Cartongesso/Legno: 30m, attraverso 5 pareti max.
