Caractéristiques techniques	Carte d'extension USB 4 ports avec support DisplayPort
Connectivité	4 ports USB 3.0, 1 port DisplayPort
Résolution vidéo maximale	Jusqu'à 4K à 60 Hz
Compatibilité système	Windows, macOS
Installation	Installation facile via le slot PCIe
Utilisation recommandée	Extension de ports USB et connexion de moniteurs externes
Maintenance	Pas d'entretien régulier requis, vérifiez les connexions
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Garantie limitée de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - PEXUSB4DP StarTech.com

Comment installer le StarTech.com PEXUSB4DP ?

Pour installer le StarTech.com PEXUSB4DP, insérez la carte PCIe dans un slot PCIe disponible sur votre carte mère, puis fixez-la à votre boîtier. Assurez-vous que votre ordinateur est éteint et débranché avant de procéder à l'installation.

Le produit est-il compatible avec mon système d'exploitation ?

Oui, le StarTech.com PEXUSB4DP est compatible avec Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes installés pour une compatibilité optimale.

Comment connecter un écran à l'aide de ce produit ?

Utilisez un câble compatible (DisplayPort ou HDMI) pour connecter votre écran au port approprié de la carte. Vérifiez également que votre écran est allumé et sélectionné sur la bonne source d'entrée.

Que faire si mes écrans ne s'affichent pas après la connexion ?

Assurez-vous que les câbles sont correctement branchés et que les écrans sont allumés. Vérifiez également les paramètres d'affichage de votre système d'exploitation pour vous assurer que les écrans sont détectés.

Le StarTech.com PEXUSB4DP prend-il en charge le son via DisplayPort ?

Oui, le StarTech.com PEXUSB4DP prend en charge l'audio via DisplayPort. Assurez-vous que votre écran ou votre téléviseur est configuré pour utiliser le son via DisplayPort.

Quelle est la résolution maximale prise en charge par ce produit ?

Le StarTech.com PEXUSB4DP prend en charge des résolutions allant jusqu'à 4K à 60 Hz lorsque vous utilisez un seul écran ou jusqu'à 2K à 60 Hz avec plusieurs écrans.

Comment mettre à jour les pilotes de la carte ?

Visitez le site Web de StarTech.com et recherchez la section de support pour le PEXUSB4DP. Téléchargez les derniers pilotes compatibles avec votre système d'exploitation et suivez les instructions d'installation.

Est-ce que ce produit nécessite une alimentation externe ?

Non, le StarTech.com PEXUSB4DP n'a pas besoin d'alimentation externe. Il est alimenté par le slot PCIe de votre ordinateur.

Comment dépanner si la carte n'est pas détectée par l'ordinateur ?

Vérifiez que la carte est bien insérée dans le slot PCIe. Essayez de redémarrer votre ordinateur et vérifiez dans le gestionnaire de périphériques si la carte apparaît. Si elle n'est toujours pas détectée, essayez un autre slot PCIe.

Puis-je utiliser plusieurs moniteurs avec ce produit ?

Oui, le StarTech.com PEXUSB4DP prend en charge plusieurs moniteurs. Vous pouvez connecter jusqu'à deux écrans DisplayPort ou HDMI simultanément.

MODE D'EMPLOI PEXUSB4DP StarTech.com

Manuel d'Instruction

Carte USB Express PCI

Carte Adaptateur USB 2.0 Haute Vitesse à 4 Ports PCI Express Bas Profil

StarTech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ...... 1

Contenu de l'emballage ....1

Configuration requise ....1

Installation 2

Installation du Matériel ....2

Installation du Pilote ....3

Vérification de l'Installation ....3

Spécifications 4

Support Technique 5

Informations sur la garantie 5

Introduction

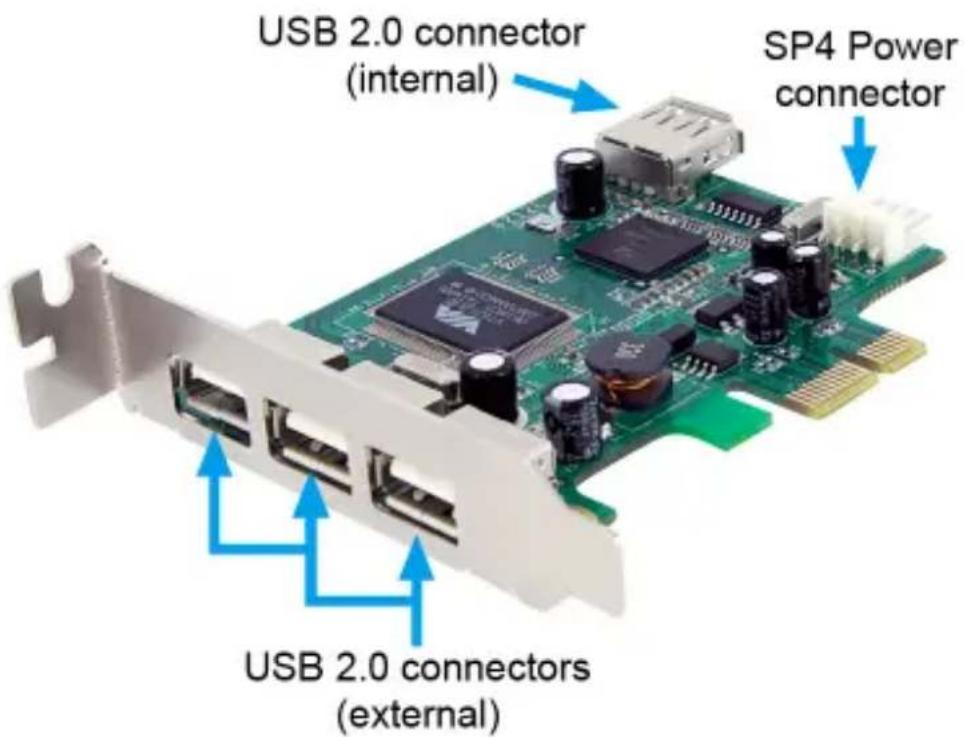

Cette Carte Adaptateur USB 2.0 à 4 ports PCI-Express vous permet de connecter jusqu'à quatre périphériques USB 2.0 (3 externes et 1 interne) à votre ordinateur à des taux de transfert pouvant aller jusqu'à 480 Mbps. Configuré avec un support de profil bas, elle comprend également un support complet standard.

Contenu de l'emballage

• 1 x Carte Adaptateur PEXUSB4DP
• 1 x Support Profil Complet
- 1 x CD Pilote
• 1 x Manuel d'instruction

Configuration requise

• Ordinateur Compatible PCI Express (PCI)
- Microsoft Windows ® 2000/XP/Vista/7 (32/64-bit), Mac OS® X, ou Linux®

ATTENTION! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagés par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher la carte.

StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

Faites également attention à saisir la carte par ses bords et non pas par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (soit imprimantes, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'ordinateur.

2. Retirez le couvercle du boîtier de l'ordinateur.

3. Recherchez un emplacement PCI Express ouvert et enlever la plaque métallique à l'arrière du boîtier de l'ordinateur. Notez que cette carte fonctionne dans les emplacements PCI Express de voies supplémentaires (soit x4, x8 ou x16).

4. Insérez la carte dans l'emplacement PCI Express ouvert et vissez le support à l'arrière du boîtier.

NOTE: Si le boîtier de l'ordinateur accepte uniquement les cartes pleine profil, alors retirez le support profil bas sur la carte en enlevant les vis qui le retiennent à la carte et remplacez-le par le support complet fourni.

1. FACULTATIF: Branchez le connecteur d'alimentation SP4 floppy de l'alimentation de l'ordinateur à la carte.

2. Replacez le couvercle de l'ordinateur.

3. Insérez le câble d'alimentation dans la prise d'alimentation.

Installation du Pilote

Windows 2000/XP/Vista, Mac OS X, Linux

Aucune installation de pilote n'est requise pour ces systèmes d'exploitation, étant donné que cette carte adaptateur est supportée d'office, les pilotes étant déjà installés.

Vérification de l'Installation

Windows 2000/XP/Vista/7

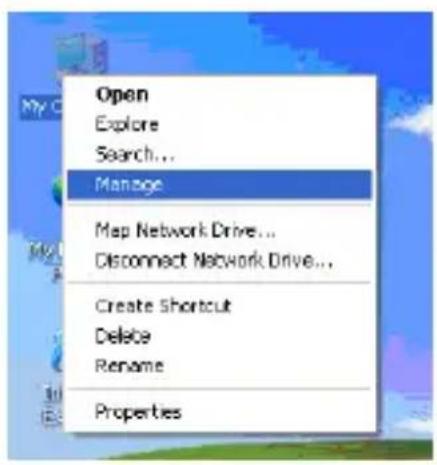

A partir du bureau, faites un clic droit sur “Poste de travail” (“Ordinateur” dans Vista /7), puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez Gestionnaire de périphériques à partir du panneau de gauche de la fenêtre.

Il devrait y avoir de nouveaux périphériques "VIA" répertoriés sous la catégorie "Contrôleurs de bus USB".

Spécifications

Interface Bus	PCI Express rev 1.1, Connecteur x1
Spécification USB	EHCI rev. 0.95UHCI rev. 1.1
Connecteurs	3 x USB type A (externe)1 x USB type A (externe)1 x Alimentation SP4 (externe)
Chipset	VIA VT6212LPericomPI7C9X110BNBE
Taux maximal de transfert de données	480 Mbps
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista/7(32/64-bit), Mac OS X, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
