| Type de produit | Carte adaptateur PCI USB 2.0 |
| Marque | StarTech.com |
| Modèle | PCI220USBLP |
| Interface bus | PCI rev 2.2 (3.3/5V) |
| Chipset | VIA VT6202 |
| Connecteurs externes | 2 x USB type A |
| Connecteur interne | 1 x USB type A |
| Taux de transfert maximal | 480 Mbps (USB 2.0) |
| Rétrocompatibilité | USB 1.0/1.1 |
| Facteur de forme | Profil bas (Low Profile) |
| Systèmes d'exploitation supportés | Windows 98SE/ME/2000/XP/Server 2003/Vista/7 (32/64-bit), Mac OS X, Linux |
| Dimensions (approx.) | 120 x 68 x 18 mm |
| Poids (approx.) | 50 g |
| Alimentation | Alimenté par le bus PCI |
| Consommation électrique | 2.5 W (max) |
| Température de fonctionnement | 0°C à 55°C |
| Humidité de fonctionnement | 20% à 80% HR |
| Garantie | Garantie à vie |
| Contenu de l'emballage | Carte adaptateur, CD pilote, manuel d'instruction |
FOIRE AUX QUESTIONS - PCI220USBLP StarTech.com
Questions des utilisateurs sur PCI220USBLP StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Extension audio/video au format PDF gratuitement ! Retrouvez votre notice PCI220USBLP - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PCI220USBLP de la marque StarTech.com.
MODE D'EMPLOI PCI220USBLP StarTech.com
Carte Adaptateur PCI Haute Vitesse USB 2.0 2/4-Ports
PCI220USB
PCI220USBLP
PCI420USB

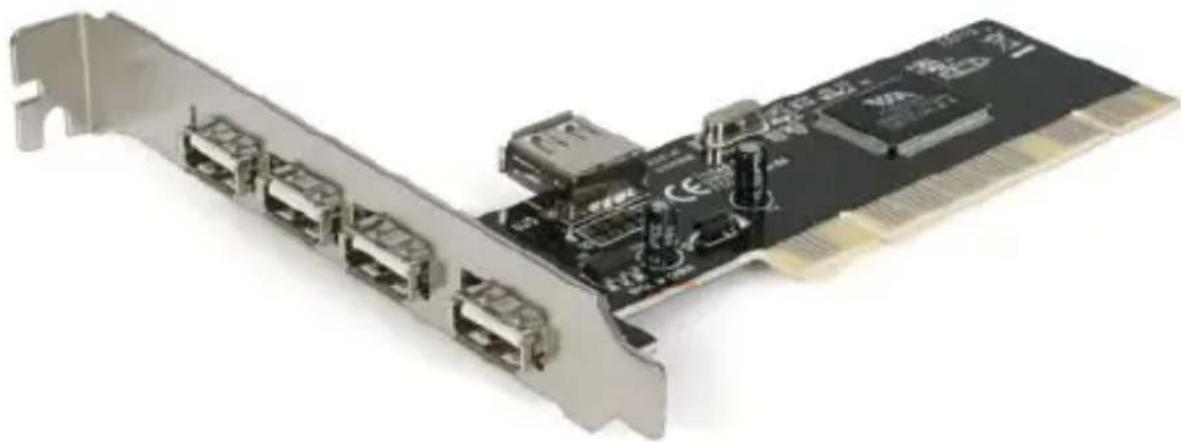

*Le PCI420USB est montré
*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
• Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Installation 2
Installation du Matériel....2
Installation du Logiciel....2
Spécifications ....3
Informations sur la Garantie ....4
Introduction
Merci d'avoir acheté une Carte USB 2.0 PCI StarTech.com. Cette carte d'extension PCI vous permettra d'ajouter des ports USB 2.0 haute vitesse à votre ordinateur, et fournir des vitesses de transfert de données allant jusqu'à 480 Mbps. Dorénavant, vous pouvez facilement connecter et utiliser des périphériques USB haute performance comme les lecteurs DVD, caméras de visioconférence ou scanners haute résolution. De plus, l'USB 2.0 est également rétrocompatible avec USB 1.0/1.1, ce qui signifie que vos périphériques existants continueront de fonctionner parfaitement sans qu'aucune configuration supplémentaire ne soit nécessaire.
Contenu de l'Emballage
• 1 x Carte Adaptateur PCI USB 2.0
- 1 x CD Pilote
• 1 x Manuel d'Instruction
Configuration Requise
- Système informatique compatible PCI avec emplacement PCI disponible
• Emplacement PCI Profil Bas pour le PCI220USBLP - Microsoft® Windows® 98SE/ME/2000/XP/Server 2003/Vista/7 (32/64-bit), ou Apple® Mac OS® X, ou Linux®
Installation
ATTENTION! Les cartes PCI, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous êtes déchargé d'électricité statique avant de toucher au châssis de l'ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés.
Installation du Matériel
- Éteignez votre ordinateur et tout périphérique connecté à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'ordinateur.
- Retirez le capot du boîtier de l'ordinateur. Consultez la documentation de votre système informatique.
- Localisez un emplacement libre PCI ou PCI-X et retirez le couvercle en métal sur l'arrière du boîtier de l'ordinateur.
- Insérez la carte dans l'emplacement libre PCI ou PCI-X et fixer le support à l'arrière du boîtier. Consultez la documentation de votre système informatique.
- Replacez le capot de l'ordinateur.
- Insérez le câble d'alimentation dans la prise sur l'alimentation et rebranchez tous les périphériques précédemment déconnectés.
Installation du Logiciel
Windows 2000/XP/Server 2003/Vista/7
Aucune installation de pilote n'est requise pour ces systèmes d'exploitation, la carte adaptateur USB 2.0 étant supportée nativement, les pilotes sont déjà installés.
Spécifications
| PCI220USB | PCI420USB | |
| PCI220USBLP | ||
| Interface Bus | PCI rev 2.2 (3.3/5V) | |
| OHCI/EHCI | ||
| Connecteurs Externes 2 x USB type A 4 x USB type A | ||
| Connectors Internes 1 x USB type A | ||
| Chipset ID VIA VT6202 VIA VT6212 | ||
| Taux Maximal de Transfert de Données | USB 2.0: 480 Mbps | |
| Systèmes d'Exploitation Compatibles | Windows 98SE/ME/2000/XP/Server 2003/Vista/7(32/64-bit),Mac OS X, Linux | |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
