Caractéristiques techniques	Carte d'extension PCIe avec 7 ports USB 3.0
Type de connexion	PCI Express
Compatibilité	Windows, macOS
Alimentation	Alimentation par le bus PCIe
Utilisation	Ajoute des ports USB supplémentaires pour des périphériques externes
Maintenance	Vérifier régulièrement les mises à jour de pilotes
Sécurité	Utiliser des périphériques certifiés pour éviter les risques de surchauffe
Informations générales	Idéal pour les utilisateurs ayant besoin de plusieurs connexions USB

FOIRE AUX QUESTIONS - PEXUSB7LP StarTech.com

Le PEXUSB7LP ne détecte pas mes périphériques USB. Que dois-je faire ?

Assurez-vous que le PEXUSB7LP est correctement installé dans un port PCIe de votre carte mère. Vérifiez également que les pilotes sont à jour et installés correctement.

Les vitesses de transfert sont lentes avec le PEXUSB7LP. Pourquoi ?

La vitesse de transfert peut être affectée par le type de périphériques connectés ou par la bande passante de votre système. Vérifiez que vous utilisez des câbles USB de bonne qualité et que vous ne dépassez pas la capacité de votre alimentation.

Puis-je utiliser le PEXUSB7LP avec un système d'exploitation Linux ?

Oui, le PEXUSB7LP est compatible avec de nombreux systèmes d'exploitation, y compris Linux. Vous devrez peut-être installer des pilotes spécifiques selon votre distribution.

Le PEXUSB7LP chauffe-t-il pendant l'utilisation ?

Un léger échauffement est normal, mais si le PEXUSB7LP devient très chaud au toucher, vérifiez que l'air circule correctement autour de votre boîtier et que le produit n'est pas obstrué.

Comment installer le PEXUSB7LP sur mon ordinateur ?

Éteignez votre ordinateur, débranchez-le, ouvrez le boîtier et insérez le PEXUSB7LP dans un slot PCIe disponible. Refermez le boîtier, rebranchez et allumez l'ordinateur. Installez les pilotes si nécessaire.

Le PEXUSB7LP peut-il alimenter des périphériques USB ?

Oui, le PEXUSB7LP fournit une alimentation pour les périphériques USB, mais la capacité dépend de votre alimentation électrique. Vérifiez les spécifications des périphériques que vous branchez.

Que faire si le PEXUSB7LP est reconnu mais ne fonctionne pas correctement ?

Essayez de déconnecter et reconnecter les périphériques USB. Vérifiez également les paramètres de gestion d'alimentation de votre système et désactivez les options qui pourraient mettre en veille les ports USB.

Le PEXUSB7LP est-il compatible avec USB 3.0 ?

Oui, le PEXUSB7LP est conçu pour être compatible avec USB 3.0, offrant des vitesses de transfert plus élevées par rapport aux versions précédentes.

Comment puis-je savoir si le PEXUSB7LP fonctionne correctement ?

Vérifiez le Gestionnaire de périphériques de Windows pour voir si le PEXUSB7LP est listé sans erreurs. Vous pouvez également effectuer un test en connectant un périphérique USB fonctionnel.

MODE D'EMPLOI PEXUSB7LP StarTech.com

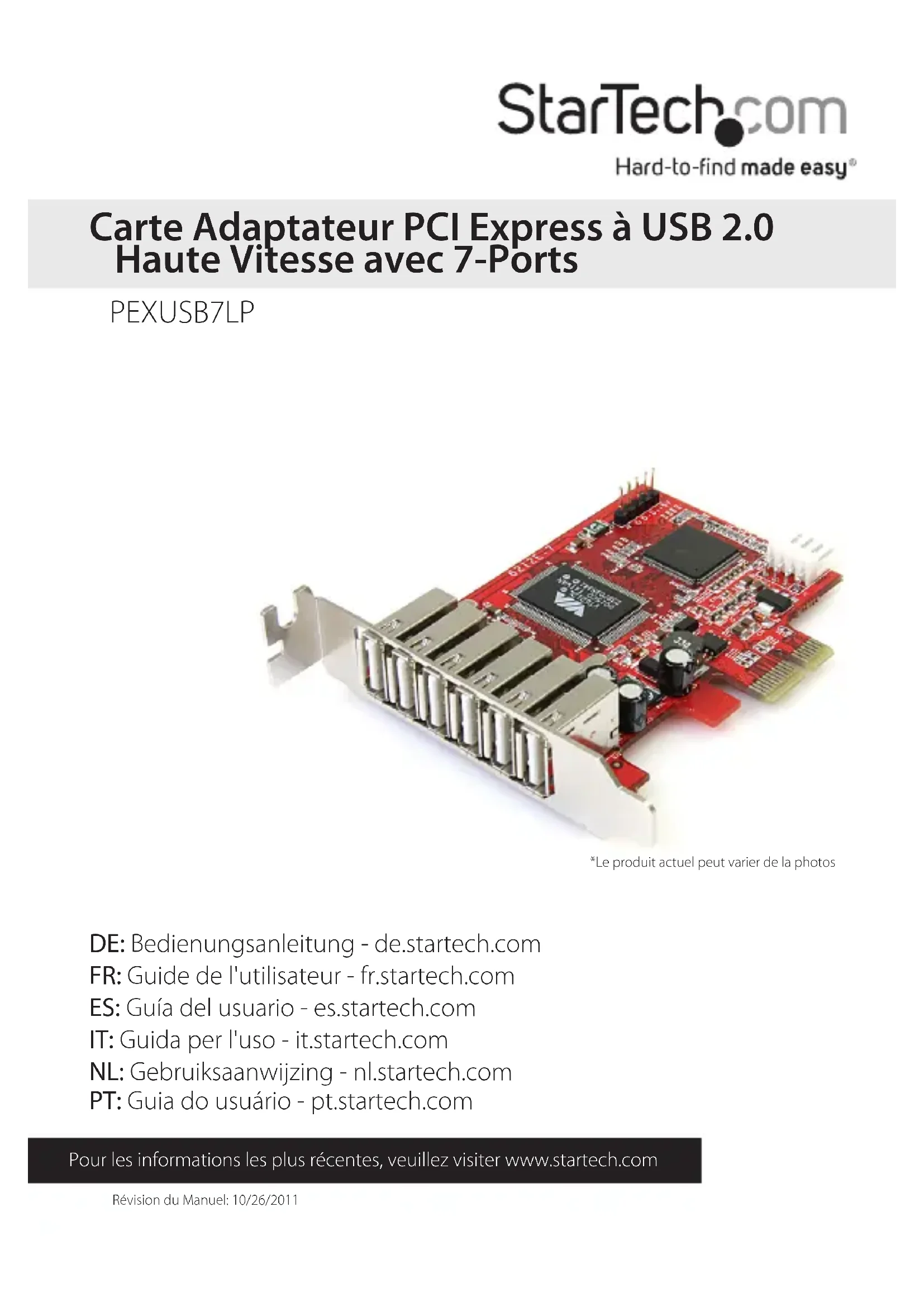

Révision du Manuel: 10/26/2011 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com PEXUSB7LP *Le produit actuel peut varier de la photos Carte Adaptateur PCI Express à USB 2.0 Haute Vitesse avec 7-PortsManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction La Carte Adaptateur PCI Express à USB 2.0 7-Ports StarTech.com ajoute un supplément de 6 ports USB 2.0 externes et 1 port USB 2.0 interne à n’importe quel système informatique compatible PCI Express. Conçu pour la polyvalence et la performance avec une prise en charge des taux de transfert de données USB 2.0 haute vitesse allant jusqu’à 480 Mbps, cette carte USB prol bas inclut également un support prol standard (pleine hauteur) pour une installation dans des boitiers au facteur de forme complet. Contenu de l’Emballage

• 1 x Support Plein Hauteur

• Système informatique compatible PCI Express avec emplacement disponible

• Microsoft® Windows® XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit) En-tête USB IDC 5-broches Connecteur d’alimentation SP4 Connecteurs USB type AManuel d’Instruction

Installation ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l’électricité statique. Assurez vous que vous êtes déchargé d’électricité statique avant de toucher au châssis de l’ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l’installation de toute composante informatique. Si un bracelet anti-statique n’est pas disponible, déchargez vous de toute accumulation d’électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés. Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l’ordinateur (ex :

Imprimantes, disques durs externes, etc.) Débranchez le câble d’alimentation à l’arrière de l’alimentation de l’ordinateur et déconnectez tous les périphériques.

2. Retirez le capot du boîtier de l’ordinateur. Consultez la documentation de votre

système informatique pour plus de détails.

3. Localisez un emplacement PCI Express ouvert et retirez le couvercle métallique à

l’arrière du boîtier de l’ordinateur (Se référer à la documentation de votre système informatique pour plus de détails.). Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (emplacements x4, x8 ou x16).

4. Insérez la carte dans l’emplacement PCI Express disponible et xez le support à

l’arrière du boîtier. Si vous utilisez un boitier correspondant à des cartes pleine hauteur, retirez le support prol bas (xé par de petites vis) de la carte et remplacez- le par le support inclus pleine hauteur.

5. Pour utiliser l’en-tête USB IDC 5-broches interne, connectez un périphérique USB

interne (ex : ports USB avant, lecteurs de carte internes, etc) directement à l’en-tête IDC, ou utilisez un câble adaptateur pour le convertir en connecteur USB type A externe (ID StarTech.com : USBMBADAPT).

6. Branchez un connecteur d’alimentation disquette SP4 depuis l’alimentation de

l’ordinateur jusqu’au connecteur sur la carte.

7. Replacez le capot de l’ordinateur.

8. Insérez le câble d’alimentation dans la prise d’alimentation et rebranchez tous les

autres connecteurs retirés à l’étape 1. NOTE : En raison de la nature des ports USB externes, utiliser des câbles USB avec de grands connecteurs peut interférer avec les ports adjacents.Manuel d’Instruction

Installation du Logiciel Windows XP/Server 2003/Vista/Server 2008 R2/7 Aucune installation de pilote n’est nécessaire pour ces systèmes d’exploitation, cette carte USB étant supportée nativement, les pilotes sont déjà installés. Vérication de l’Installation A partir du bureau principal, faites un clic-droit sur “Poste de travail” (“Ordinateur” dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l’ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre. Sous la categorie “Universal Serial Bus Controllers”, un nouveau périphérique contrôleur hôte “VIA” devrait être listé.Manuel d’Instruction

Spécications Interface Bus PCI Express rev 1.1 (x1 connecteur) Chipset ID VIA VT6212L Connecteurs Externes* 6 x USB type A femelle Connecteurs Internes 1 x En-tête USB IDC 5-broches 1 x Alimentation disquette SP4 Taux de Transfert de Données Maximum USB 2.0 : 480Mbps Température de Fonctionnement 0°C ~ 60°C (32°F ~ 140°F) Température de Stockage -20°C ~ 85°C (-4°F ~ 185°F) Humidité 5% ~ 95% HR Systèmes d’Exploitation Compatibles Windows XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), Linux

• Les trois ports USB externes les plus proches du bas de la carte (plus proche du connecteur PCIe) utilisent chacun des canaux de données indépendants. Les autres ports USB externes et l’en-tête interne partagent tous un seul canal de donnéesManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie à vie. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
