MODE D'EMPLOI DW359 DEWALT

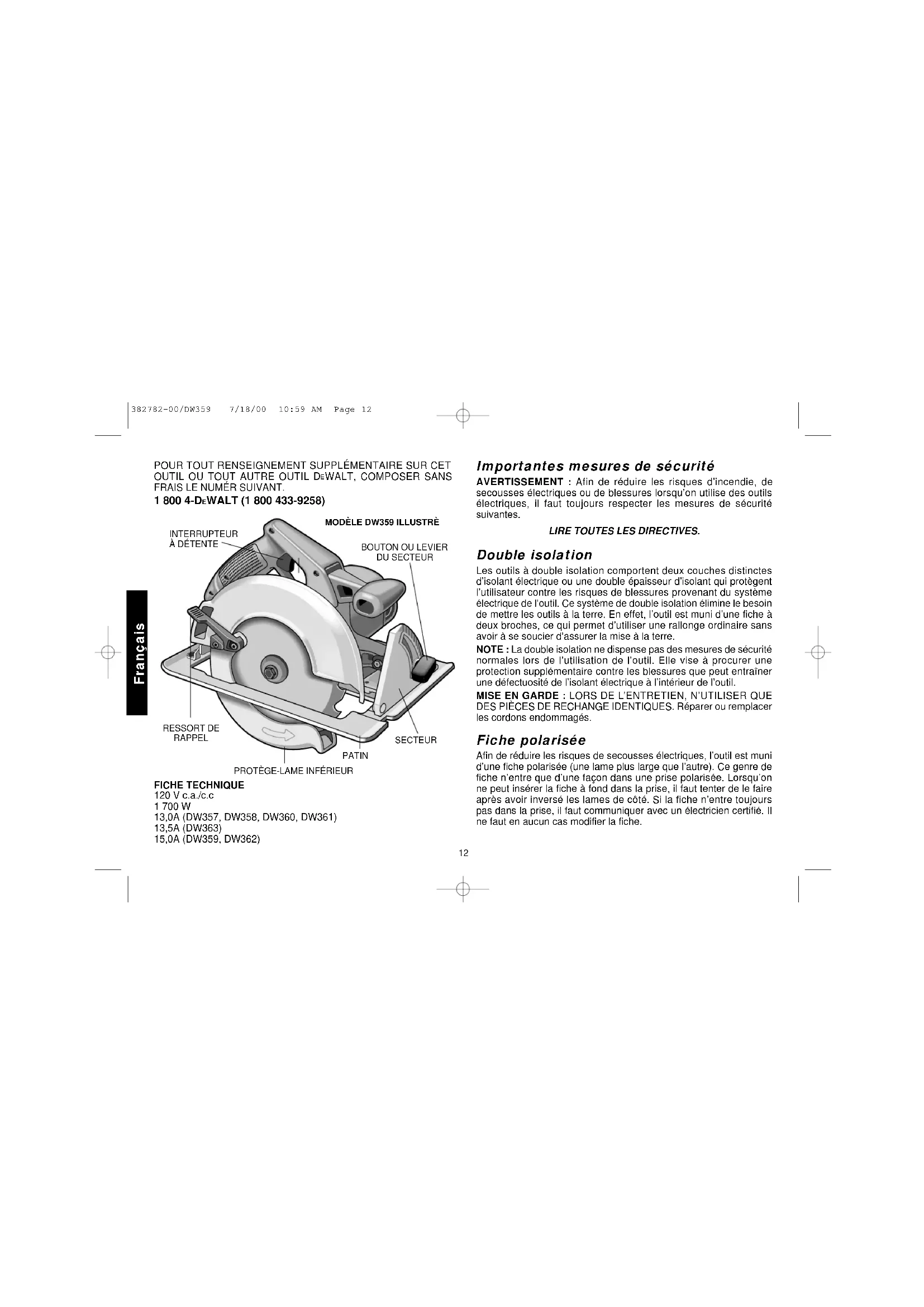

DW360/DW361/DW362/DW363 Scie circulaire de 180 mm (7 1/4 po) avec frein électrique

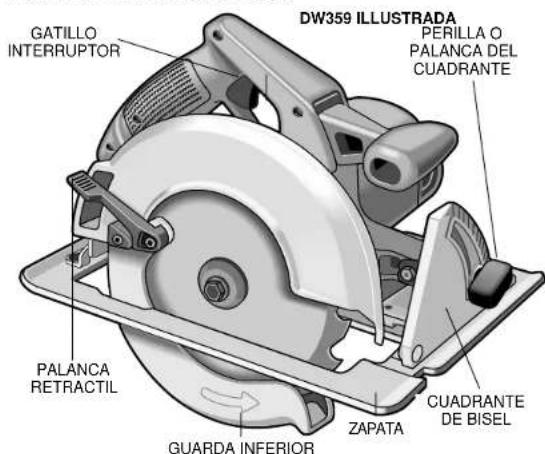

DW357/DW358/DW359 Sierra circular de 180 mm (7-1/4")

DW360/DW361/DW362/DW363 Sierra circular de 180 mm (7-1/4") con freno electrolyco

382782-00/DW359

7/18/00

10:59AM

Page 4

Importantes mesures de sécurité

AVERTISSEMENT : Afin de réduire les risques d'incendie, de sécoussées électriques ou de blessures lorsqu'on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes.

LIRE TOUTES LES DIRECTIVES.

Double isolation

Les outils à double isolation comportent deux couches distinctes d'isolant électrique ou une double épaisseur d'isolant qui protégent l'utilisateur contre les risques de blessures provenant du système électrique de l'outil. Ce système de double isolation élimine le besoin demettre les outils à la terre. En effet, l'outil est muni d'une fiche à deux broches, ce qui permet d'utiliser une rallonge ordinaire sans avoir à se soucier d'assurer la mise à la terre.
NOTE: La double isolation ne dispense pas des mesures de sécurité normales lors de l'utilisation de l'outil. Elle vise à procurar une protection supplémentaire contre les blessures que peut entrainer une défectuosité de l'isolant électrique à l'intérieur de l'outil.
MISE EN GARDE : LORS DE L'ENTRETIEN, N'UTILISER QUE DES PIECES DE RECHANGE IDENTIQUES. Réparer ou remplaçer les cordons endommages.

Fiche polarisée

Afin de réduire les risques de secousses électriques, l'outil est muni d'une fiche polarisée (une lame plus large que l'autre). Ce genre de fiche n'entre que d'une façon dans une prise polarisée. Lorsqu'on ne peut insérer la fiche à fond dans la prise, il faut tenter de la faire après avoir inversé les lames de côte. Si la fiche n'entre toujours pas dans la prise, il faut communier avec unElectricien certifié. Il ne faut en aucune cas modifier la fiche.

Mesures de sécurité pour tous les outils

• BIEN DÉGAGER LA SURFACE DE TRAVAIL. Des surfaces et des établis encombres peuvent être la cause de blessures.
• TENIR COMPTE DU MILIEU DE TRAVAIL. Protégier les outils électriques de la pluie. Ne pas s'en servir dans des endroits humides ou mouilles. Bien éclairer la surface de travail. Ne pas se servir de l'outil en présence de liquides ou de vapeurs inflammables.
• SE PROTEGER CONTRE LES SECOUSSES ÉLECTRIQUES. Éviter tout contact avec des objets mis à la terre, comme des tuyaux, radiateurs, cusinières, réfrigerateurs et autres objets du genre.
• ELOIGNER LES ENFANTS. Tous les visiteurs doivent être tenu à l'écart de l'air de travail et il faut les empêcher de toucher à l'outil ou au cordon de railonge.
  RANGER LES OUTILS INUTILISÉS. Il faut ranger les outils dans un endroit sec, situé en hauteur ou fermé à clé, hors de la portée des enfants.
  NE JAMAIIS FORCER L'OUTIL. Afin d'obtenir un rendement sur et efficace, utiliser l'outil a son rendement nominal.
• UTILISER L'OUTIL APPROPRIÉ. Ne jamais exiger d'un petit outil ou d'un accessoire le rendissement d'un outil de fabrication plus robuste. Se servir de l'outil selon l'usage prevu.
• PORTER DES VÉTEMENTS APPROPRIÉS. Éviter de porter des vêtements amples et des bijoux qui peuvent être happés par les pieces en mouvement. Porter des gants de caoutchouc et des chaussures à semelle antidérapante pour travailler à l'extérieur. Protégger la chevelure si elle est longue.
• PORTER DES LUNETTES DE SECURITE. Porter également un masque respiratoire si le travail de coupe produit de la poussière.

• NE PAS MANIPULER LE CORDON DE FAÇON ABUSIVE. Ne pas transporter l'outil par le cordon ni tirer sur ce dernier pour le débrancher de la prise. Éloigner le cordon des sources de chaleur, des flâques d'huile et des arêtes tranchantes.

• ASSUJETTIR LA PIECE. Immobiliser la pierce à l'aide de brides ou d'un etail. On peut alors se servir des deux mains pour faire fonctionner l'outil, ce qui est plus s'il.

• NE PAS DEPASSER SA PORTEE. Toulouse demeurer dans une position stable et garder son équilibre.
• PRENDRE SOIN DES OUTILS. Conserver les outils propres pour qu'ils donnant un rendement supérieur et sur. Suivre les directives concernant la lubrification et le replACEMENT des accessoires. Inspectoré régulièrement le cordon de l'util et le fait réparer au besoin à un atelier d'entretien autorisé. Inspectoré régulièrement les cordons de rallonge et les replacer lorsqu'ils sont endomages. S'assurer que les poignées sont toujours propres, sèches et libres de toute tache d'huile ou de graisse.
  DEBRANCHER OU VERROULLER EN POSITION HORS TENSION LES OUTILS NON UTILISÉS. Respecter cette mesure lorsqu'on ne se sert pas de l'outil, ou qu'on doit le réparer ou en changer un accessoire ( comme une lame, un ford ou un coudeau).
• ENLEVER LES CLES DE REGLAGE. Prencre l'habitude de vérifier si les clés de réglage ont été retirees avant de faire démarrer l'outil.
• EVITER LES DEMARRAGES ACCIDENTELS. Ne pas laisser le doit sur l'interrupteur lorsqu'ox transporte l'outil. S'assurer que l'interrupteur est a la position hors circuito lorsqu'on branche l'outil.
  CORDONS DE RALLONGE. S'assurer que le cordon de rallonge est en bon etat. Lorsqu'on se sert d'un cordon de rallonge, s'assurer qu'il est de calibre approprié pour la tension nécessaire au fonctionnement de l'outil. L'utilisation d'un cordon de calibre inférieur occasionne une baisse de tension entrainant une perte de puissance et la surchauffe. Le tableau suivant indique le calibre approprié selon la longueur du cordon et les mentions de la plaque signalétique de l'outil. En cas de doute, utiliser un cordon de calibre supérieur. Le chiffre indiquant le calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Longueur totale du cordon

• CORDONS DE RALLYNGE PREVUS POUR L'EXTÉRIEUR. Lorsque l'outil est utilisé à l'extérieur, ne se servir que d'un cordo de rallonge concu pour l'extérieur et portant la mention appropriée.
• DEMEURER VIGILANT. Travailler avec vigilance et faire prévue de bon sens. Ne pas se servir de l'outil lorsqu'on est fatigué.
• VERIFIER LES PIECES ENDOMMAGEES. Avant de continuer à utiliser l'outil, il fait vérifier si le protector et toute autre piece endommagee remplit bien la fonction pour laquelle il a eté prévu. Verifier l'alignement et les attaches des pieces mobiles, le degré d'usure des pieces et leur montage, ainsi que tout autre facteur susceptible de nuire au bon fonctionnement de l'outil. Faire réparer ou replacer tout protector ou toute autre piece endommage dans un centre de service autorisé, sauf si leprésent guide fait mention d'un avis contraire. Confier le Replacement de tout interrupteur défectieux à un centre de service autorisé. Ne jamais se servir d'un outil dont l'interrupteur est défectieux.

Mesures de sécurité additionnelles relatives aux scies circulaires

• MISE EN GARDE : Lorsqu'on coupe dans les murs, les planchers ou tout autre endroit ou peuvent se trouver des fils sous tension, NE PAS TOUCHER AUX COMPOSANTS METALLIQUES DE L'OUTIL. Ne le saisir que par ses surfaces en plastique afin de se protégger des secousses electriques si on entre en contact avec un fil sous tension.

S'ASSURER QUE LES PROTECTeurs EN PLACE ET EN ETAT DE FONCTIONNEMENT. Ne jamais bloquer ni attacher le proteeur inférieur en position ouverte. Vérifier le fonctionnement du proteeur inférieur avant chaque utilisation. Ne pas e servir de l'outil lorsque le proteeur inférieur ne se ferme pas complètement sur la lame. MISE EN GARDE: Si la scie tombe, le proteeur inférieur peut se tordre et ne plus se referrer complètement.
S'ASSURER QUE LES LAMES SONT PROPRES ET AFFUÉTÉS. Des lames affuées minimisent les risques de calage et de rebond.
DANGER: ELOIGNER LES MAINS DE LA ZONE DE COUPE. Eloigner les mains de la lame. Ne pas placer les mains sous la pièce à découvert pendant les travaux lorsque la lame tourne. Ne pas tenter de retirer du matériel lorsque la lame est en mouvement. MISE EN GARDE: La lame continue de tourner après la mise hors tension.
SOUTENIR LES GRANDS PANNEaux. Il faut soutenir les panneaux de grandes dimensions de la façon illustrée à la figure 16 afin de minimiser les risques de coinheritement de la lame et de rebond. Lorsqu'il faut déposer la scie contre la pièce à découvert pendant les travaux, il faut la déposer sur la partie la plus large du matériel et découper la plus petite partie.
- UTILISER UN GUIDE DE REFENTE. Toutiquetutiliser unguide de refente ou unGuide a rebord droit lors des coupes en referte.
- SE PROTEGER CONTRÉ LES RISQUÉS DE REBOND. Le rebond se produit lorsque la lame se bloque rapidement et qu'elle reassert du matériel vers l'utiliséur. Il faut relâcher immédiatement l'interruéter en cas de blocage ou de calage. Maintenir les lames bien affuètes. Soutenir les pannaux de grandes dimensions de la façon illustrée à la figure 16. Utiliser un guide de refente ou à rebord droit lors des coupes en refente. Ne pas forcer l'oult. Rester vigilant; maitriser la situation. Ne pas-retirer la scie du matériel lors que la scie est en mouvement.
PROTECTEUR INFERIEUR. Utiliser le ressort de rappel pour

soulever le protecteur inférieur.

• RÉGLAGES. S'assurer que les réglages de coupe en biseau et de profondeur sont bien serrés avant la coupe.
  LORS DU MONTAGE, UTILISER SEULEMENT DES LAMES APPROPRIÉES. Ne pas utiliser une lame dont le diamètre du troit n'est pas approprié. Ne jamais utiliser des rondelles ou des boulons de lames défecteurs ou de dimensions inappropriées.
• EVITER DE COUPER DES CLOUS. Examiner la pierce à découper pour s'assurer qu'elle ne renfermeaucun clou avant les travaux.Les cas échéant,les retiret.

A VERTISSEMENT: Certainly outils, tels que les sableuses électriques, les scies, les meules, les perceuses ou certains autres outils de construction, peuvent soulever de la poussière contenant des produits chimiques susceptibles d'entrainer le cancer, des malformations congenitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve:

• le plomb dans les peintures à base de plomb;
• la silice cristalline dans les briques et le ciment et autres produits de maconnerie;
• l'arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique (CCA).

Le risque associé à de telles expositions peut varier selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l'exposition à de tels produits, il faut travailler dans un endroit bien ventilé et utiliser l'équipment de sécurité approprié tel un masque anti-poussières spécialement concu pour filtrer les particules microscopiques.

CONSERVER CES MESURES.

Moteur

Un moteur DeWalt entraine l'util DeWalt. Veilier a ce que la tension d'alimentation soit conforme aux exigences de la plaque signalétique de l'util. La mention 120 volts c.a./c.c. signifie que l'util fonctionne

égarlement sur une alimentation en courant alternatif ou continu. Une baisse de tension entraine une perte de puissance et la surchauffe. Tous les outils DeWalt sont essayés avant de quitter l'usine. Lorsque celui-ci refuse de fonctionner, vérifier la source de courant électric.

Frein électrique (MODELÉS DW360, DW361, DW362 ET DW363 SEULEMENT)

La scie est dotée d'un frein électrique automatique concu pour arrerter la lame en environ deux secondes lorsqu'on relâche l'interrupteur à détente. Ce dispositif est des plus pratiques lorsqu'on effectue une coupe dans du bois et que le débrayage de la lame causerait une large coupe imprecise.

Il arrive parfoids, dans certaines conditions, que le frein ne fonctionne pas convenablement et qu'il n'arrête pas la lame dans les deux secondes précités. Dans ce cas, mette la scie en circuit et hors circuit qu quatre ou cinq fois de file. Si le frein n'arrête toujours pas la lame en environ deux secondes, il peut que les balais soient usés. Les replacquer de la manière indiquée dans la prochaine rubrique et essayer de nouveau la scie. Si le problème persististe, confier la réparation de l'outil à un centre de service ou à un atelier d'entretien autorisé.

Balais

DébrANCHER L'OUTIL AVANT D'EN FAIRE L'ENTRETIEN. Inspectoré régulément les balais en charbon en débranchant d'abord la scie, en retardre le couvercle d'inspection des balais (fig. 2) et en sortant l'assemblage-balais. S'assurer que les balais sont propres et qu'il sglissent bien dans leurs guides. Tou于jms replacier les balais usés par des balais placés dans le même sens dans le porte-balai. Différentes symboles sont inscruts sur les côtes des balais en charbon. Lorsque le balai est use jusqu'à la ligne la plus pres du ressort, il faut le replacier. N'utiliser que des balais de rechange identiques DeWalt. Il faut toujours replacier les deux balais. Il faut

utiliser des balais de même qualité pour s'assurer du bon fonctionnement du frein électrique (dans le cas des modèles qui en sont poursus). Le centre de service de la région vend des balais de rechange. Il faut laisser l'outil fonctionner à vide (sans charge et sans larme) pendant dix minutes avant de l'utiliser afin de permettre aux nouveaux balais de s'installer. Cette mesure est des plus importantes car les scies dotées de freins électriques peuvent fonctionner de façon irregularière jusqu'à ce que les balais se plaquent.

Pendant le fonctionnement à vide de la scie, NE PAS ATTACHER, COLLIER NBI BROQUER DE TOUTE AUTRE FACON L'INTERRUPTEUR A DÉTENTE. LE TENIR À LA MAIN SEULEMENT.

Réglage et installation

INSTALLATION ET RETRAIT DE LA LAME

DEBRANCHER LA SCIE.

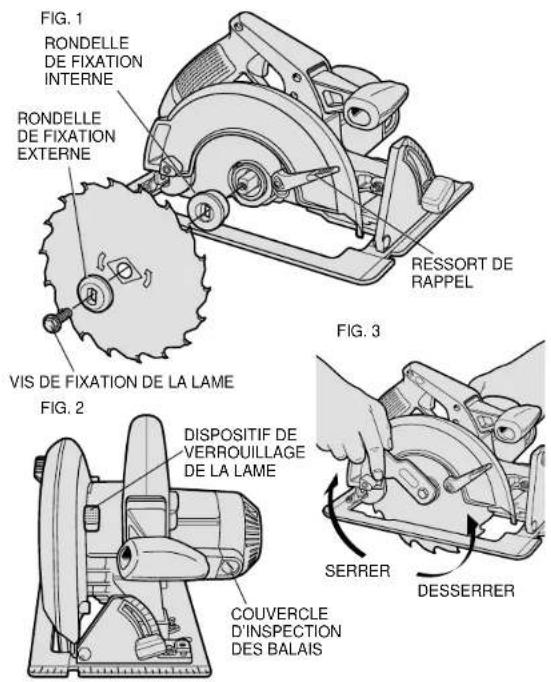

Pour installer la lame, escamoter le protège-lame inférieur et placer la rondelle de fixation interne et la lame sur l'arbre de la scie en plaçant la face imprimée de la lame vers l'extérieur (les dents au bas de la lame pointant vers l'avant) (fig. 1). Installer la rondelle de fixation exter de la lame sur l'arbre de la scie. Les surfaces larges des deux rondelles doivent se trouver sur la lame. Serrer fermement à la main la vis de fixation de la lame de manière à retenir les deux rondelles en place.

Enconcer légerement le dispositif de verrouillage de la lame (fig. 2) en faisant tourner l'arbre jusqu'à ce que la lame s'immobilise. Serrer fermement (dans le sens horaire) la vis de fixation de la lame avec la clé de la scie (fig. 3).

NE JAMAIS ENGAGER LE DISPOSITIF DE VERROUILLAGE DE LA LAME LORSQUE LA SCIE FONCTIONNE NI POUR IMMOBILISER L'OUTIL. NE JAMAIS METTRE LA SCIE EN MARCHE LORSQUE LE DISPOSITIF DE VERROUILLAGE DE LA LAME EST EN PLACE, AU RISIQUE DE GRAVEMENT

ENDOMMAGER LA SCIE.

Pour retirer la lame, débrancher tout d'abord la scie. Mettre le dispositif de verrouillage de la lame en place et desserrer la vis de fixation de la lame en la faisant tourner dans le sens antithoraire à l'aide de la clé de la lame.

RéGLAGE DE LA PROFONDEUR DE COUPE

DEBRANCHER LA SCIE.

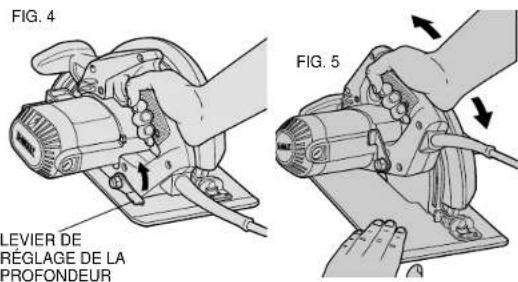

Saisir fermement la scie comme le montre la figure 4. Desserrer (dans le sens antihoraire) le levier de réglage de la profondeur de coupe et déplacer le patin de façon à Obtérer la profondeur de coupe voula, illustré à la figure 5. Bien resserrer (dans le sens horaire) le levier de réglage de la profondeur de coupe avant de se servir de la scie.

La scie est munie d'une lame à dents au carbure qui en prolongent la durée et en rend la coupe des plus efficaces.

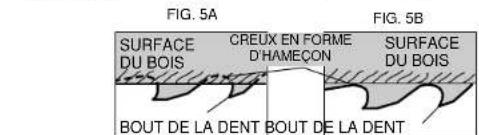

Pour optimiser les résultats de coupe lorsqu'on utilise une lame à dents au carbure, regler la profondeur de coupe de sorte qu'une moitié de dent de la lame sorte du dessous du matériel à découvert. La hauteur de la dent correspond à la distance à partir du bout de la dent jusqu'au fond du creux en forme d'hamecon situé devant la dent. Bienaminer les figures 5A et 5B afin de déterminer à quoi correspond une moitié de dent. (La figure 5A montre une moitié de dent-sortant du dessous du matériel et la figure 5B montre toute une dent-sortant du dessous du matériel.)

Cette mesure minimise la friction de la lame, permet l'évacuation de la sciure, assure une coupe rapide et en douceur tout en réduisant les risques de rebond.

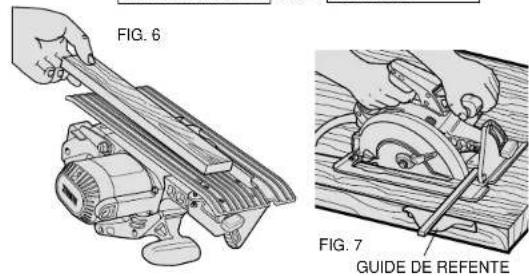

La figure 6 illustre la marche à suivre pour vérifier le réglage de la profondeur. Déposer un échantillon du matériel à découvert le long de la lame. Remarquer comment la dent de la lame sort de l'échantillon.

NOTE : Lorsqu'on utilise une lame dont les dents ne sont pas au carbure, ne pas se conformer aux directives precedentes et faire

sortir la dent au complet du matériel à découvert (fig. 5B).

RéGLAGE POUR COUPES EN BISEAU

DEBRANCHER LA SCIE

La gamme complète de réglage pour les coupes en biseau va de 0 à 50 DEGREs. Le secteur est calibré en multiples de 5 degrès.

Le mécanisme de réglage de l'angle de coupe se trovse à l'avant de la scie (figure 8) et il consiste en un secteur calibre et en un levier ou un bouton. Le réglage de la scie pour les coupes en biseau sait fait en desserrant (dans le sens antihoraire) le levier ou le bouton du secteur, et en faisant basculer le patin jusqu'à ce qu'on obtienne l'angle voulu en alignant l'indicateur sur l'angle indique. Resserrer fermement (dans le sens horaire) le levier ou le bouton.

NOTE : L'indicateur qui se trouve entre le levier ou le bouton et le secteur peut être regle en desserrant sa vis. Bien la resserrer après le réglage.

INDICATEUR DE VOIE

A l'avant du patin de la scie, il y a un indicateur de voie (fig. 8) servant aux coupes à la verticale et en biseau. L'indicateur permet de guider la scie le long de lignes de coupe tracées sur le matériel à découvert. L'indicateur s'aligne sur le côte gauche (interne) de la lame de la scie perceptant à la lame de couper la voie à droite de l'indicateur. Guider la scie le long de la ligne de coupe tracée de sorte que la voie se trouve du côte du surplus de matériel (voir la figure 9). La figure 9 montre les dimensions du patin. Il est à notesque le côte gauche mesure 139 mm (5 1/2 po) (127 mm (5 po) por les modèle DW359, DW362, DW363) entre le côte gauche de la lame et l'extrémite gauche du patin (mesure standard d'une piece de bois de 6 po sur x 6 po), tandis que le côte droit mesure 38 mm (1 1/2 po) (mesure standard d'une piece de bois de 2 po sur x 2 po).

BÉGLAGE DU PATIN

La scie est reglé à l'usine pour assurer la précision des coupes verticales (angle de 90^ entre le dessous du patin et la lame). Le rebord du patin est également reglé de façon à être parallelle à la lame

INDICATEUR BOUTON OU LEVIER DE VOIE DU SECTEUR

FIG.9 GUIIDER LE LONG DE LA LIGNE TRACEE DE SORTE QUE LA VOIE SE TROVUE DANS LE SURPLUS DE MATERIAU. SENS DE COUPE
FIG.11 VIS DE REGLAGE BOUTON OU LEVIER DU SECTEUR ECROU HEXAGONAL

382782-00/DW359 7/18/00 10:59 AM Page 19

afin que celle-ci ne bloque pas lorsqu'on utilise un guide. Dans le cas peu probable où il faudrait régler la scie, voici la marche à suivre.

RéGLAGEPOUR COUPESA 90°

1. Debrancher la scie.
2. Regler la scie à la mention 0^
3. Placer la scie sur le cote (fig. 10). Escamoter le protège-lame.

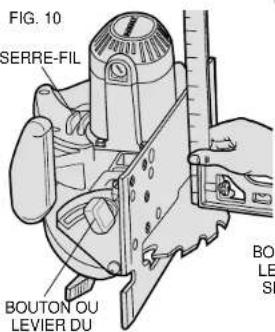

4. Desserrer le levier ou le bouton du secteur (fig. 10). Placer une équre contre la lame et le patin affin de regier l'angle à 90^
5. Desserer l'écrou hexagonal et déplacer la vis de réglage de manière à ce que le patin s'arrête à l'angle voulu, comme le montre la figure 11. Bloquer la vis en place en resserrant l'écrou hexagonal.
6. Il peut être nécessaire de régrēl l'indicateur du secteur de manière à l'aligner sur la mention « 0 » après avoir régèle le patin.

RéGLAGE DU PATIN PARALLELE À LA LAME

(La scie est regléne en usine de sorte que la lame soit parallé ou patin. Si l'ajignement de ces composantes se défait, le régler comme suit.)

1. Debrancher la scie.

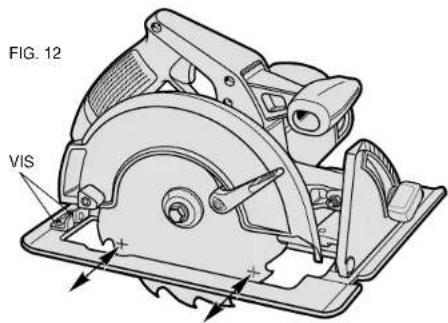

2. Desserrer les deux vis de la bride de réglage à l'arrêt du patin, comme le montre la figure 12.
3. Reglier le patin jusqu'à ce qu'il soit parallele à la lame en mesurant à partir du rebord du patin jusqu'à la lame (à l'avant et à l'annière). On peut mesurer à partir de la partie extérieure de la lame jusqu'au patin (illustré à la figure 12) ou de la partie interieure de la lame jusqu'à la partie large du patin. (Ne jamais mesurer à partir du bout d'une dent de la lame.)
4. Lorsque le patin est parallle à la lame, desserrer toutes les vis.

RéGLAGE DES LEVIERS OU BOUTONS DU RÉGLAGE DE LA

On peut pouvoir régler les leviers ou boutons de réglage de la profondeur de coupe ou du secteur. (Ceux-ci peuvent parfois frapper contre le patin lorsquils ne sont pas complètement serrés ou desserrés.) Pour régler l'un ou l'autre, se conformer aux étapes

suiVantes.

1. Debrancher la scie

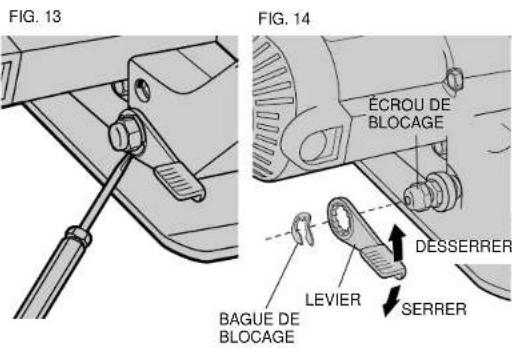

2. Au moyen d'un petit tournevis, soulever la bague de blocage, comme le montre la figure 13.
3. Retirer le levier et le faire tourner dans le sens voulu d'environ 1/8 de tour. (Plus ou moins, au besoin.)
4. Reinstaller le levier et insérer la bague de blocage en plaçant le côte concave contre le levier pour le retenir en place (fig. 14).

Fonctionnement

Français

INTERRUPTEUR

Enforcer la détente pourmettre le moteur en marche et la relacher pour arrerer le moteur. Le dégagement de la détente entraine automatique la mise en service du frein électrique (pour les modélles qui en sont dotés). L'outil ne peut pas êtrebloqué en marche continue et il ne faudrait jamais essayer de le bloquer dans cette position.

SOUTIEN DU MATÉRIAU À DÉCOUPER

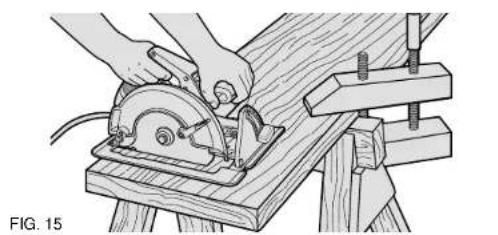

La figure 15 illustrte la meilleure position de coupe. Il faut toujours éloigner les mains de la zone de coupe et le cordon électrique est tenu à l'ecart de la zone de coupe de sorte qu'il ne peut s'accrocher sur la surface de travail.

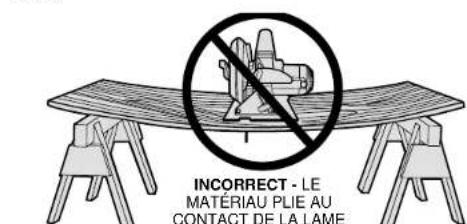

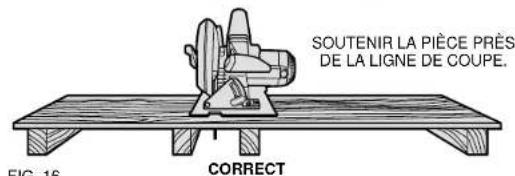

Pour éviter les risques de rebond, SOUTENIR le matériel PRES de la ligne de coupe (fig. 16). NE PAS soutenir le matériel loin de la ligne de coupe (fig. 17).

Lorsqu'on se sert de la scie, éloigner le cordon de la zone de coupe et l'empêcher de s'accrocher sur la surface de travail. Prende note que la poignée de la scie est dotée d'un serre-fil concu spécialement à cet effet (fig. 10 à la page 6). Enforcer fermement le cordon dans le serre-fil afin de l'éloigner de la lame tout en le gardant à l'ceil en tout temps.

AVERTISSEMENT : Il est essentiel de bien soutenir la piece à

découper et de bien saisir la scie afin de prévenir les risques de blessures. La figure 18 montre la bonne façon de tener l'outil. TOUJOURS DEBRANCHER LA SCIE AVANT DE LA RÉGLER. Placer le « bon» côte du matériel à découper (celui dont l'apparance importe le plus) vers le bas. En effet, la scie coupe vers le haut de sorte que les éclats se trouvent sur la face supérieure de la piece.

COUPE

Soutenir la pièce à découvert de sorte que la ligne de coupe seouve sur la droite. Placer la partie large du patin sur la partie soutenue du matériel et non sur la partie du matériel qui tombera après la coupe. La figure 18, par exemple, illustré la BONNE façon de découvert l'extrémité du matériel; tandis que le figure 19 montre la MAUVAISE façon. Tous jours placer le matériel dans un état. Ne pas esayer deretenir les petites pièces à la main. Soutenir également les pieces en porte-à-faux ou en saillie. Prendre garde lorsqu'on scie des pieces par le bas.

S'assurer que la scie tourne à plein régime avant d'insérer la lame dans la pièce à découvert. Il existe des risques de rebond lorsqu'on démarre la scie et que la lame est contre la pièce à découvert ou que la lame se trouve dans la voie.

Faire avancer la scie à une vitesse qui ne force pas la lame. La difficulté de la coupe peut varier dans une même piece en raison de la teneur en humidité et en noeuds du bois. Lorsque l'humidité et les noeuds exercent une surcharge sur la scie, la faire avancer lentement mais assez fermement pour que la scie maintainienne son régime.

Lorsqu'on force la scie, on obtient des coupes imprecises et rudes, et il y a risque de rebonds ou de surchauffe du moteur.

Lorsque la scie s'éloigne de la ligne de coupe, ne pas la forcer dans le sens voulu. Relachier la détente de l'interruteur et attendre que la scie s'immobilise. Retirer alors la lame de la pierce et reprendre la coupe dans la trajectoryoivoule. Dans tous les cas, il fautrirrer la lame de la pierce pour modifier le sens de la coupe. Autrement, on

382782-00/DW359 7/18/00 10:59 AM Page 21

FIG. 17

CAUSANT DE COURDES SURCHARGES OU DES REBONDS.

peut faire caler la scie et cela presente des risques de rebonds, LORSQUE LA SCIE CALE, RELACHER L'INTERRUPTEUR A DETENTE ET RETIRER LA SCIE DE LA PIECE. S'ASSURER QUE LA LAME EST DROITE DANS LA LIGNE DE COUPE AVANT DE REPRENDRE LES TRAVAUX.

Lorsque la coupe est terminée, relacher l'interrupteur et attendre que la lame s'mimmobilise avant de sortir la scie de la piece. Lorsqu'on soulee la scie, le protège-lame t'élekoscopique à ressort se referme automatiquement sous la lame. Se rappeler que la lame est à découvert jusqu'à ce qu'on la retire de la piece. C'est pourquoit il ne faut jamaismettre les mains sous la piece. Lorsqu'il faut escamoter le protège-lame t'élekoscopique à la main ( comme il faut faire avant une coupe en retrait, par exemple), tousjours utiliser le ressort de rappel.

NOTE : Lorsqu'on découpe de minces sections de matériel, s'assurer que les petites pieces détachées ne s'accrochent pas à l'intérieur du protège-lame inférieur.

Il est conseilé d'utiliser un guide de refente pour les coupes dans le sens du grain (coupes de referte) (voir la figure 7).

COUPE EN RETRAIT

DEBRANCHER LA SCIE AVANT DE LA RÉGLER. Régler le patin de sorte que la lame coupe à la profondeur voulue. Faire BASCALER LA scie vers l'avant et appuyer le devant du patin contre le matériel à découvert. À l'aide du ressort de rappel, escamoter le protège-lame vers le haut. Abaisser l'arrière du patin jusqu'à ce que les dents de la lame touchent presque à la ligne de coupe. À ce moment, relâcher le protège-lame (son contact avec la pièce le met dans une position lui permettant de s'ouvrir facilement au moment de la coupe) (fig. 20). Mettre le moteur en marche et abaisser graduellament la scie jusqu'à ce que le patin repose contre le matériel à découvert. Faire avancer la scie le long de la ligne de coupe jusqu'à la fin des travaux. Relâcher la détente et attendre que la lame s'immobilise avant de-retirer la lame du matériel. Répéter les étapes précédentes à chaque nouvelle coupe. Ne jamais bloquer le protège-lame en position ouverte.

Rebond

Lorsque la lame se coince dans la pièce à découvert, il y a un rebond. La scie sort alors rapidement de la pièce à découvert vers l'utilisateur. Lorsque la lame est coince en raison de le fermeture de la voie, la lame se bloque et la réaction du moteur fait sorter la scie de la pièce à découvert vers l'arrière. Lorsque la lame est coince ou n'est pas bien alignée sur la ligne de coupe, les dents à l'arrête de la lame peuvent creuser la surface supérieure de la pièce faisant sorting la lame de la voie, vers l'utilisateur.

Les situations suivantes present des risques de rebonds.

1. MAUVAIS SOUTIEN DE LA PIECE À DÉCOUPER

A. L'affissement ou le mauvais soutien de la piece découvert peut causer le blocage de la lame.
B. Le découpage d'un matériel仅仅 soutenu à l'extrémité externe (voir la figure 17) fait affaisser le matériel à mesure qu'il s'afluiblit, refermant ainsi la voie et bloquant la lame.
C. Le découvert d'une pièce en porte-à-faux ou en saillie à partir du bas vers le haut, à la verticale, provoque le blocage de la lame lorsquela pièce découvert tombe.
D. Le découvert de longues bandes étroitres (coupes en refente) peutcause l'affaissement ou la torsion de la bande bloquant ainsi la voie et coinject la lame.
E. L'accrochage du protège-lame inférieur sur la surface sous le matériel que peut réduire momentarily en la maitrise de l'utilisateur sur l'outil. La scie peut alors sortir en partie de la pièce augmentant le risque de torsion de la lame.

1. RÉGLAGE INCORRECT DE LA PROFONDEUR DE COUPE Lorsque le réglage de la profondeur de coupe dépasse la profondeur requise, la charge de l'oultil ainsi que les risques de torsion de la lame dans la voie augmentent. Le réglage incorrect augmente également la surface de coinçage de la lame dans le cas où la voie se refère.

3. TORSION DE LA LAME (COUPE MAL ALIGNNEE)

A. Le fait de pousser fort pour discover un noeud, un clou ou une section a grain dur peut provoquer la torsion de la lame.
B. Lorsqu'on essale de faire dévrier la scie pendant le decoupage (pour revenir dans la ligne de coupe) peut également provoquer la torsion de la lame.
C. Le fait de sétirer hors de sa portée ou de ne pas garder son équilibre peut causer la torsion de la lame.
D. Le changement de position des mains ou du corps pendant la coupe peut provoquer la torsion de la lame.
E. Le retrait de la scie pour dégager les copeaux de la lame peut faire tordre la lame si le retrait ne se fait pas soigneusement.

4. MATERIAUX PRESENTANT DES RISQUES

A. Le bois qui est humide.
B. Le bois vert; qui est frais coupé ou qui n'a pas encore passé au sechoir.
C. Le bois qui est traité à la pression (traité avec des agents de conservation ou des produits chimiques contre la moississe).

5. UTILISATION DES LAMES ÉMOUSSEES OU SALES

Les lames émoussées augmentent la charge de la scie. Pour compenser, l'utilisateur pousse habituèlement fort ce qui charge un peu plus la scie et occasionne la torsion de la lame dans la voie. Les lames usées n' ont pas suffisamment de jeu ce qui augmente les risques de pliage et de surcharge.

6. RETRAIT DE LA SCIE PENDANT LES COUPES EN BISEAU

Les coupes en biseau doivent être faites en respectant un certain nombre de techniques, particulièrement relatives au guidage de la scie. En effet, l'angle de la lame au patin et la grande surface de la lame sur le matériel augmentent les risques de piage et de torsion.

1. REDEMARRAGE D'UNO COUPE AVEC LES DENTS DE LA LAME COINCEES DANS LE MATERIALIAU

Il faut attendre que la scie atteigne son plein régime avant de commencer a découvert ou avant de remettre la scie en marche. Autrement, la scie peut caler ou rebondir.

Toute autre condition qui peut occasionner le coincement, le piage, la torsion ou l'alignment incorrect de la lame peut également résultat en un rebond. Consulter les rubriques relatives aux réglages et à l'installation ainsi qu'au fonctionnement de la scie afin de minimiser les risques de rebond.

Lames

Une lame émoussaee procure des coupes lentes et inefficaces qui augmenté la surcharge du moteur, la production excessive d'éclats et les risques de rebond. C'est pourquoit il est conseilé d'avoir à portée de la main quelques lames de rechange qui sont utiles lorsque les lames émoussaees se font affuées (voir la rubrique «Scies - Aiguisage et réparation» des Pages Jaunes). En fait, dans le cas de nouveaux types de lames, l'achat de nouvelles lames est plus économique que l'affutage des lames.

La gomme ducie sur la lame ralentit la coupe. Utiliser du trichloréthylene, du kerosene, de la térébenthine ou un produit nettoyant pour le four pour enlever la gomme.

DeWalt fabrique une gamme complète de lames de scies de 180 mm (7 1/4 po) et les centres de service vendent les types de lames suivants.

VERIFIER LES LAMES AU CARBURE AVANT DE S'EN SERVIR. REMPLACER LES LAMES ENDOMMAGEES.

UNIVERSELLE - Coupes universelles et en refente.

POUR COUPES EN TRAVERS - Coupe en travers douces et rapides.

POUR CONTREPLAQUE - Coupes au fini satiné dans les contripeaux. Ces lames réduisient la production d'éclats.

CHARPENTE/REFENTE - Coupes de matériaux de revêtement, de toiture, de parement, de sous-plancher et de formes.

A DRESSER - Coupes en refente et en travers au fini des plus satinés.

PAR FRICTION - Coupe de tôle ondulée et galvanisée.

A METAUX - Coupes de l'aluminium, du cuivre et d'autres métaux malleables.

A PLANCHERS - Coupes de matériel pouvant contérer des clous. A DENTS AU CARBURE - Coupes de longue durée sans reaffutage du bois, des agglomerés et d'autres matériellessemblables.

Accessoires

Les détaillants ou le centre de service de la région vendent les accessoires décrits dans le present guide. La liste des centres de service se trouve sur la carte d'enregistrement du propriétaire dans l'emballage.

Pour couter un accessoire, communier avec DrWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, E.-U. ou composer le 1 800 732-4441.

A. GUIDE DE REFENTE: Se fixe sur le dessus du patin. Permet des coupes en refente sans avoir a tracer la ligne de coupe au préalable.
B. RAPPORTEUR: Permet des coupes précises de 0^ à 70^ .
C. GUIDE DE TRONCONNAGE: Pour effectuer des coupes de 45^ ou de 90^ .

MISE EN GARDE: Les lames et les accessoires recommendés pour la scie circulaire sont indiqués dans le present guide. L'utilisation de tout autre accessoire peut être dangereuse.

Nettoyage et lubrication

Nettoyer l'outil seulement à l'aide d'un savon doux et d'un linge humide. De nombreux produits de nettoyage domestiques renferment des produits chimiques qui peuvent causeur一个重要nts dommages au plastique. Ne pas utiliser non plus de I'essence, de la terebenthine, de la lique, des solvents, des liquides pour le nettoyage a sec ni tout autre produitsemblable. Ne laisser aucun liquide s'infiltrer dans l'otil et ne jamais immerger l'otil.

Important

Pour assurer la SECURITE D'EMPLOI et la FIABILITÉ de l'outil, n'en confier la réparation, l'entretien et les rajustements (y compris l'inspection et le remplacement des balais) qu'au personnel d'un centre de service DéWALT ou d'un atelier d'entretien autorisé n'utilistant que des pieces de rechange identiques.

Garantie complete

Les outils industriels de service intensif DeWALT sont garantis pendant un an à partir de la date d'achat. Toute piece d'un outil DeWALT qui s'avérait défectueuse en raison d'un vice de matière ou de fabrication sera réparée ou remplaçaee sans frais. Pour oblirer du plus amples renseignements sur les réparations couvertes par la garantie, composer le 1 (800) 4-DeWALT (1 [phone]). La ga

rantie ne couvre pas les accessories ni les réparations tentées ou effectuees par des tiers. Les modalités de la presente garantie donnent des droits légaux spécifique. L'utilisateur peut également se prévaloir d'autres droits selon l'etat ou la province qu'il habite.

En outre, la garantie suivante couvre les outils DeWALT.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour qu'enquir que ce soit, l'util industriel de service intensif DeWALT ne donne pas entiere satisfaction, il suffit de le returner chez le marchand participant dans les 30 jours suivant la date d'achat afin d'obtenir un remboursement complet. Il faut returner, port payé, l'util complet. On peut exiger une preuve d'achat.

Voir la rubrique "Outils electriques" des Pages Jaunes pour le service et les ventes.

SI TIENE USTED PREGUNTAS O COMENTARIOS SOBRE ESTA HERRAMIENTA, O CUALQUIER OTRA HERRAMIENTA DEWALT, SIRVASE LLMARNOS SIN CARGO AL NUMERO: 1-800-4-DEWALT (1-800-433-9258)

ESPECIFICACIONES
