MODE D'EMPLOI Rally RK200 GARMIN
Manuel d'utilisation
© 2021 Garmin Ltd. ou ses filiales
Tous droits reservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du present manuel, qu'elle soit partielle ou integrale, sans l'autorisation préalable ecrite de Garmin, est interdite. Garmin se reserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du present manuel sans obligation d'en avertier qu'elle personne physique ou morale que cette soit. Consultez le site Web de Garmin à l'adresse www.garin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.
Garmin Connect and Rally are des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas et utilisees sans l'autorisation expresse de Garmin.
La marque et les logos BLUETOOTH' sont la propriete de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence. Training Stress Score" (TSS), Intensity Factor" (IF) et Normalized Power" (NP) sont des marques commerciales de Peakware, LLC. Les autres marques et noms commerciaux sont la propriete de leurs détenteurs respectifs.
Ce produit est certifié ANT+ Pour Obtir la liste des produits et applications compatibles, consultez le site www.thisant.com/direction.
Le FCC ID est indiquedans le compartmenta piles.FCC ID:IPH-03220
N/M:A03220
Table des matieres
Introduction. 1
Merci. 1
Mise en route. 1
Outils requis. 1
Installation des composants du système
Rally. 1
Cales de chaussures. 4
A propos du système Rally 100. 5
Couplage du Rally avec votre Edge® 830
ou Edge 1030. 6
Votre premier parcours. 6
Entrainement. 7
Puisance a la pedale. 7
Dynamiques de cyclisme 7
Données de parcours. 8
CouplagedusystèmeRallyavec
I'applicationGarmin Connect. 9
Envoi de votre parcours à Garmin
Connect. 9
Personnalisation des paramètres dans
I'applicationGarmin Connect. 10
Informations sur l'appareil............11
Entretien du 11
Conseils d'entretien 11
Caracteristiques techniques de la
Rally. 11
Informations concerning la pile. 12
Démontage des pédales du système
Rally. 13
Stockage Rally. 14
Autres apparéils compatibles...... 14
Edge 530 - Instructions. 14
Edge 130 - Instructions. 15
Forerunner 945 et fenix 6 -
Instructions 15
Annexes. 16
Enregistrement de votre système
Rally. 16
Mise à niveau de votre Rally 100 vers un
système à deux pédales 16
Changement de vos pédales Rally.....17
Champs de données de puissance.... 19
Dépannage 20
Index 22
Introduction
A VERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.
Lisez attentivement toutes les instructions avant d'installer et d'utiliser le système Rally. Si vous ne l'installez pas correctement ou si vous ne l'utilise pas comme il faut, vous risquez de cause des dommages matériels ou de subir des blessures graves.
AVIS
Pour obtenir les dernières informations disponibles sur les vélos compatibles, les mises à jour logicielles et pour consulter des didactériels video, rendez-vous sur le site www.support.garmin.com.
Merci
Nous you remercions d'avoir achete un systeme Rally 200 ou Rally 100. Ce manuel couvre tous les systèmes Rally.
Le Rally a ete conu pour les cyclistes, par des cyclistes, afin qu'ils beneficient d'un système de mesure de puissance haute precision offrant une experience de velo exceptionnelle.
Le Rally est convivial, précis et facile d'utilisation.
Le moment est venu de sentir la puissance sous vos pieds, de sortir et aller faire du velo!
Mise en route
1 Installez les composants du capteur Rally (Installation des composants du système Rally, page 1).
2 Installez les cales de chaussures (Cales de chaussures, page 4).
3 Couplez les pédales avec un apparéil compatible (Couplage du Rally avec votre Edge 830 ou Edge 1030, page 6).
4 Commencez un parcours (Votre premier parcours, page 6).
5 Affichez vos données de parcours (Données de parcours, page 8).
6 Transfrez vos données de parcours vers votre compte Garmin Connect (Envoi de votre parcours à Garmin Connect, page 9).
Outils requis
- Clé à pédale de 15 mm
Graisse de vélo - Clé Allen de 3 mm
- Clé Allen de 4 mm
Installation des composants du système Rally
Ce manuel couvre tous les systèmes Rally. Les étapes d'installation des systèmes Rally 200 et Rally 100 sont très similaires. Les étapes spécifiques au système Rally 100 sont précises. Ce manuel fournit également des conseils pour le système Rally XC.
Préparation de l'installation
1 Retirez les pédales existantes.
2 Nettoyez les filetages et retirez la graisse usagée.
Installation des pédales
Cette procédure s'applique à tous les systèmes Rally 200 et utilise des images des pédaires Rally RS. L'installation est identique pour tous les systèmes Rally 100, mais les composants du capteur de puissance sont présents dans la pédale gauche uniquement. Pour plus d'informations, consultez la section À propos du système Rally 100, page 5.
1 Commencez par installer la pédale droite.

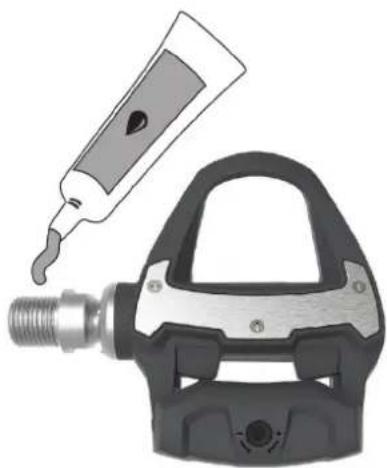

2 Appliquez une fine couche de graisse sur les filetages de I'axe de la pedale.
3 Insérez l'axe de la pédale dans la manivelle.
4 Resserrez I'axe manuellement.

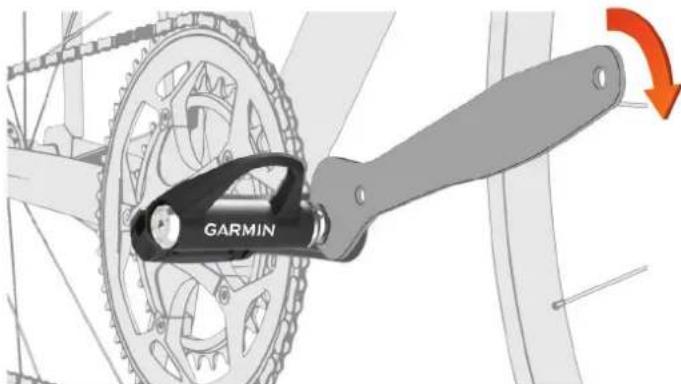

5 Utilisez la clé à pedale pour serrer l'axe.
REMARQUE:Garmin recomande un couple de serrage de 34 N-m (25 Ibf-pi).
6 Repetez les étapes 2 à 5 pour installer la pédale gauche.
REMARQUE: l'axe de la pédale gauche dispose d'un pas de vis à gauche (inversé).

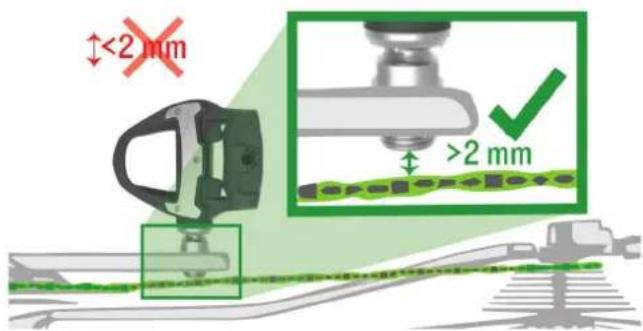

7 Positionnez la chaine de velo sur le plus grand plateau et le plus petit pignon.
8 Faites tourner la manivelle pour vérifier le dégagement.
Garmin recommande au moins 2 mm entre la pédale et la chaine.
9 Si la pedale frote contre la chaine, ajoutez une rondelle (fournie) entre l'axe de pedale et la manivelle pour augmenter l'écart entre les deux.
Pour que le facteur q soit égal, vous pouvez ajouter une rondelle sur l'axe de la pédale gauche.
AVERTISSEMENT
N'ajoutez pas plus d'une rondelle sur chaque pédale. Cela pourrait augmenter la contrainte sur l'axe de la pédale et les filetages de l'axe, ce qui pourrait endommager les pédales ou le velo, voir provoquer un accident pouvant entraîner des dommages matériels ou des blessures graves.
AVIS
N'installez pas d'extension de pedale, car vous risquiez d'endommager le systèmelectronique des pêdales qui ne fonctionneront plus.

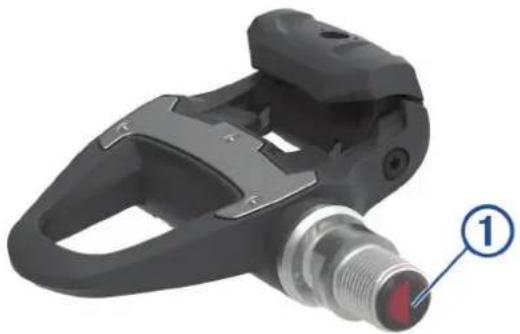

Voyant d'etat des pédales
Les voyants LED clignotants indiquent l'etat de la pédale, notamment en cas de problème qui nécessite votre attention. Les codes d'erreur sont effacés après la résolution du problème et une fois que vous avez synchronisé votre système Rally avec l'application Garmin Connect ou votre apparéil Garmin compatible. Levoyant LED est situé sur l'extrémité interieure de l'axe ①
Activité DEL État
1 clignotement rouge Le système Rally est actif et fonctionne correctement.
3 clignotements verts toutes les 10 secondes La pedale recherche l'autre pedale.
Clignotements rouge et vert alternés Une mise à jour logicielle est en cours.
20 clignotements verts La mise a jour du logiciel a reussi.
20 clignotements rouges La mise a jour logicielle a échoué.
1 clignotement rouge toutes les 10 secondes Les batteries de la pédale sont faibles.
Cales de chaussures

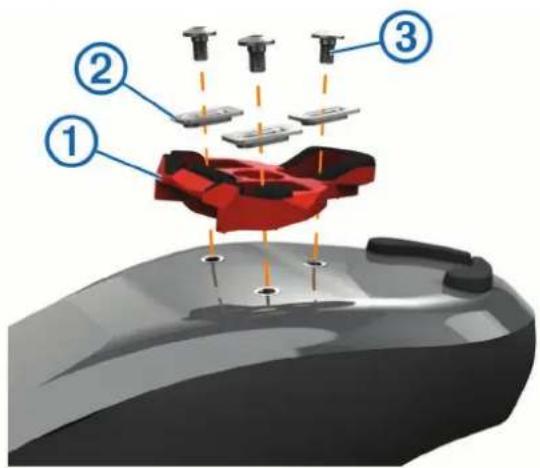

Installation des cales de chaussures pour les modèles Rally RS et Rally RK
REMARQUE: les cales gauche et droite sont identiques.
1 Appliquez une fine couche de graisse sur les filetages des boulons des cales.
2 Alignez la cale, rondelles et boulons. ③
3 Utilisez une clé Allen de 4 mm pour attacher sans serrer chaque boulon à la semelle de la chaussure.
4 Reglez la position de la cale sur la chaussure à votre convenance.
You pouze l'ajuster après un tour d'essai.
5 Fixez fermement la cale sur la chaussure.
REMARQUE: Garmin recommande un couple de 5 à 8 Nm (4 à 6 lbf-pi).

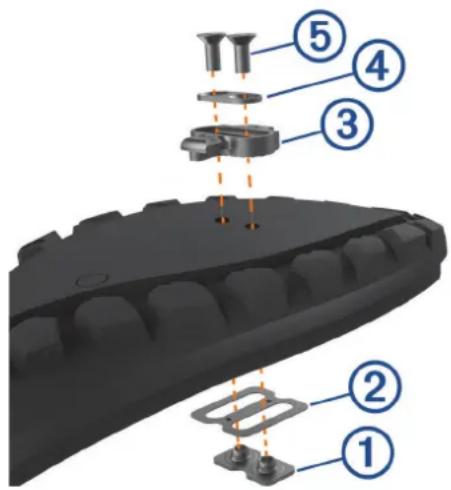

Installation des cales de chaussures pour le modele Rally XC
REMARQUE: les cales gauche et droite sont identiques.
1 Dans voire chaussure, soulevez la semelle interieure et inserez le support de cale a 2 trous (1) et la rondelle de la semelle interieure (2)
2 Appliquez une fine couche de grise sur les filtages des boulons des cales.
3 Alignez la cale, (a) rondelle et (b) vis.
4 Utilisez une clé Allen de 4 mm pour attacher sans serrer chaque boulon à la semelle de la chaussure.
5 Reglez la position de la cale sur la chaussure à votre convenance.
You pouze l'ajuster après un tour d'essay.
6 Fixez fermement la cale sur la chaussure.
REMARQUE: Garmin recomende un couple de 5 à 8 Nm (4 à 6 lbf-pi).

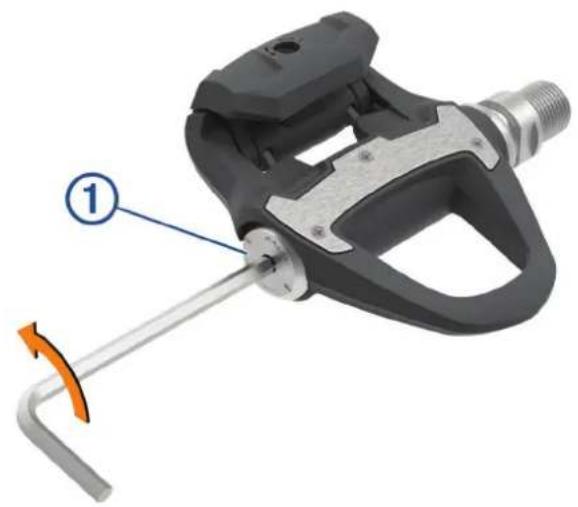

Réglage de la tension de déchaussage
AVIS
Ne serrez pas outre mesure la vis de tension de déchaussage située à l'arrière de la pédale. La tension de déchaussage doit être régée de façon similaire sur les deux pédales.
La tension de la pedale Rally XC doit être régée des deux cotés des deux pédales.

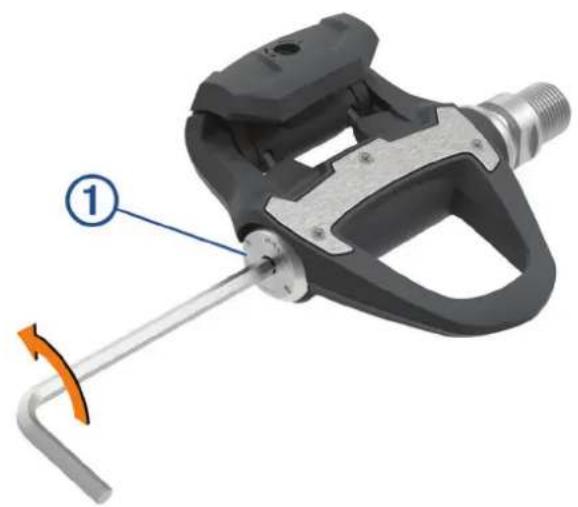

Utilisez une clé Allen de 3 mm pour régler la tension de déchaussage.
À propos du système Rally 100
Le capteur simple Rally 100 mesure la force exercée sur la pédale gauche uniquement, afin d'estimer la puissance totale. Pour obtenir des informations sur la mise à niveau, consultez Mise à niveau de votre Rally 100 vers un système à deux pédales, page 16.
REMARQUE: le système Rally 100 ne prend pas en charge les dynamiques de cyclisme.
Couplage du Rally avec votre Edge 830 ou Edge 1030
Afin de pouvoir afficher les données du Rally sur l'appareil Edge, vous doivent coupler les deux apparheils.
Le couplage est le fait de connecter des capteurs sans fil ANT+ ou Bluetooth, Cette section contient des instructions concernant les appareils Edge 830 ou 1030. Si vous possédez un autre apparéil compatible, reportez-vous à la section Autres apparéils compatibles, page 14, ou rendez-vous sur www.support.garmin.com.
REMARQUE : tenez-vous à au moins 10 m (33 pieds) des capteurs des autres utilisateurs pendant le couplage.
1 Approchez l'appareil Edge à moins de 3 m (10 pi) du capteur.
2 Allumez l'appareil Edge.
3 Sélectionnez > Capteurs > Ajouter le capteur > Puissance.
4 Faites tourner les pédales plusieurs fois pour activer le système Rally.
5 Sélectionnéz votre capteur.
6 Sélectionnez Ajouter.
Lorsque le capteur est coupled avec votre apparéil, le symbole est fixe. Vous pouvez personneliser les champs de données pour afficher les données de puissance (Personnalisation des champes de données, page 6). Vous pouvez personneliser les paramètres Rally et receivevoir des mises à jour logicielles (Mise à jour du logiciel Rally à l'aide de l' apparéil Edge 130, 530, 830 ou 1030, page 20).
Votre premier parcours
Avant d'utiliserVoteRally pour la premiere fois,voiesveezentrela longueur du pedalier survoire appareil Edge compatible. Vouesveezegemententerla longueurdu pediallorssqueyou transferezlespedales Rally sur un vello dont le pediailer a une longueur differente.
Cette section contient des instructions concernant les apparciels Edge 830 ou 1030. Si vous possédez un autre apparéil compatible, reportez-vous à la section Autres apparciels compatibles, page 14, ou rendez-vous sur www.support.garmin.com.
Saisie de la longueur du pédalier
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle. Cette procédure contient des instructions pour les apparêils Edge 830 et 1030. Si vous possédez un autre apparéil compatible, reportez-vous à la section Autres apparêils compatibles, page 14, ou rendez-vous sur www.support.garmin.com.
1 Faites tourner les pédales plusieurs fois pour activer le système Rally.
2 Sélectionnez Chapteurs.
3 Sélectionnez votre capteur.
4 Sélectionnez Détails du capteur > Longueur du pédalier.
5 Saisissez la longueur du pédalier et Sélectionnez.
Personnalisation des champs de données
Cette procédure contient des instructions concernant les appareils Edge 830 et 1030. Si vous disposez d'un autre apparéil compatible, consultez votre manuel d'utilisation.
1 Sélectionnez un champ de données à modifier.
2 Sélectionnez une catégorie.
3 Sélectionnez un champ de données.
Entrainement
Puisance à la pédale
Le Rally mesure la puissance à la pédale.
Le Rally mesure la force exercée quelques centaines de fois par seconde. Le Rally calculé également votre cadence et la vitesse de rotation de la pédale. En calculant la force, la direction de la force, la rotation de la manivelle et le temps, le Rally peut déterminer la puissance exercée (en watts). Le Rally mesure la puissance développée par vos jambes gauche et droite de façon indépendante, et peut ainsi calculer votre équilibre de puissance gauche/droite.
REMARQUE: le système Rally 100 ne fournit pas de données sur l'équilibre de puissance gauche/droite.
Dynamiques de cyclisme
Les métriques de dynamiques de cyclisme mesurent la puissance que vous exercez tout au long du coup de pédale, et le point où vous l'appliquez sur la pédale. Vous définissez alors mistrés toute style de pédalage. En connaissant comment et où vous exercez de la puissance, vous vous entraînez plus efficacement et vous connaissiez votre condition physique de cycliste.
REMARQUE: vous doivent disposer d'un système Rallye double connecté via la technologie ANT+ pour utiliser les métriques de dynamiques de cyclisme.
Pour plus d'informations, consultez la page www.garmin.com/cyclingdynamics.

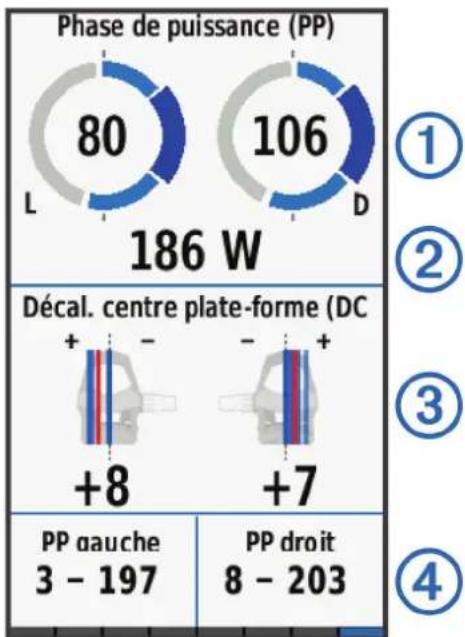

Utilisation des dynamiques de cyclisme
Avant de pouvoir utiliser les dynamiques de cyclisme, vous doivent coupler le capteur de puissance à votre apparéil via la technologie ANT+ (Couplage du Rally avec votre Edge 830 ou Edge 1030, page 6).
REMARQUE: l'enregistrement de dynamiques de cyclisme utilise davantage de mémoire.
1 Allez vous entrainer.
2 Faites defiler l'écran Dynamiques de cyclisme pour voir les données de la phase de puissance ①, la puissance totale ② et le décalage par rapport au centre de la plate-forme. ③
3 Si nécessaire, maintenez un champ de données ④ enforcé pour le modifier (Personnalisation des champs de données, page 6).
REMARQUE: les deux champs de données au bas de l'écran sont personnalisables.
Voupe envoer le parcours a l'application Garmin Connect pour afficher des dynamiques de cyclisme supplémentaires (Envoi de la vie parcours a Garmin Connect, page 9).
Données de phase de puissance
La phase de puissance correspond à la zone du coup de pedale (entre l'angle de démarrage de manivelle et l'angle de fin de manivelle) où la puissance positive est exercée.
Décalage par rapport au centre de la plate-forme
Le décalage par rapport au centre de la plate-forme correspond à l'emplacement sur la pédale où vous exerçez de la force.
Données de parcours
Vos données de parcours ou votre historique sont enregistrés dans votre appareil Edge ou sur un autre appareil Garmin compatible. Cette section contient des instructions concernant l'appareilEdge 1030.
REMARQUE: l'historique n'est pas enregistré lorsque le chrono est arrêté ou en pause.
Lorsque la mémoire de l'appareil est saturee, un message s'affiche. L'appareil ne supprime ou n'écrase pas automatiquement votre historique. Transfrez régulierement votre historique sur votre compte Garmin Connect pour assurer le suivi de toutes vos données de parcours.
Couplage du système Rally avec l'application Garmin Connect
Voues pouez mettre a jour le logiciel Rally et les parametes à l'aide de l'application Garmin Connect.
REMARQUE: la pédale gauche recoit la mise à jour logicielle. La pédale gauche envoie la mise à jour à la pédale droite.
1 Depuis la boutique d'applications sur voite smartphone, installez et ouvreGarmin Connect l'application.
2 Faites tourner la manivelle.
3 Pour ajouter votre apparéil à votre compte Garmin Connect, Sélectionnez une option :
- Si c'est le premier apparéil que vous couplez avec l'application Garmin Connect, suivez les instructions à l'écran.
- Si vous avez déjà coupé un autre apparéil avec l'application Garmin Connect, Sélectionnez Appareils Garmin > Ajouter un apparéil dans le menu des paramètres et suivez les instructions à l'écran.
Envoi de votre parcours à Garmin Connect
- Synchronisez votre appareil Edge avec l'application Garmin Connect sur votre smartphone.
- Utilisez le cable USB livre avec l'appareil Edge pour envoyer les données de votre parcours sur votre compte Garmin Connect, sur votre ordinateur.

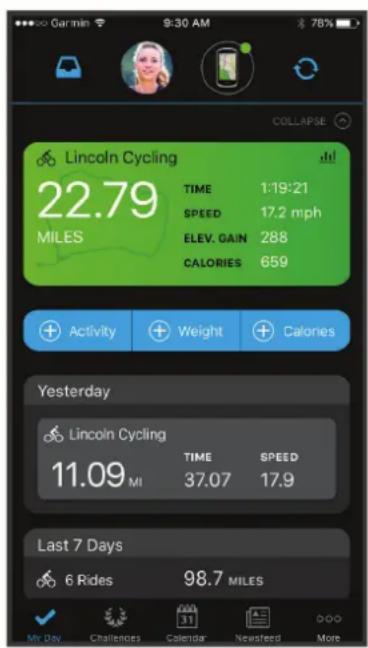

Garmin Connect
Vouss pouvez communiquer avec vos amis sur Garmin Connect. Garmin Connect vous procure les outils nécessaires pour suivre, analyser et partager vos activités ainsi que pour encourager vos amis. Enregistrez vos activités quotidiennes telles que vos courses, vos activités de natation, deRndonnée, vos triathlons et bien plus encore.
Vou puez creer voite compte Garmin Connect gratl lorsque you couplez vret appareil avec votre telephone a l'aide de I'application Garmin Connect ou en you rendant sur garminconnect.com.
Enregistrement de vos activités : après avoir terminé et enregistré une activité avec votre apparéil, vous pouvez la télécharger sur Garmin Connect et la conserver aussi longtemps que vous le foulez.
Analyse de vos données : vous pouvez afficher des informations plus précises sur votre activité, y compris la durée, la distance, l'altitude, la fréquence cardiaque, les calories brûlées, la cadence, la carte vue du dessus, des graphiques d'allure et de vitesse, ainsi que des rapports personnalisables.
REMARQUE: certaines données nécessit un accessoire en option, comme un monitreur de fréquence cardiaque.
Planification de vos entrainements : vous pouvez vous fixer un objectif à atteindre et charger l'un des programmes d'entrainment quotidiens.
Partage de vos activités : vous pouvez communiquer avec des amis et suivre leurs activités, ou publier des liens vers vos activités sur vos reseaux sociaux préféres.
Personnalisation des paramètres dans l'application Garmin Connect
Vouss pouvez personnaliser la longueur du pédalier, le facteur d'échelle et les paramètres de dynamiques de cyclisme dans l'application Garmin Connect.
- Dans le menu des paramétres de l'application Garmin Connect, Sélectionnez Appareils Garmin, puis Sélectionnéz votre apparéil.
- Synchronisez votre système Rally avec l'application Garmin Connect pour appliquer les modifications (Couplage du système Rally avec l'application Garmin Connect, page 9).
Informations sur l'appareil
Entretien du
| AVIS |
| Veillez à ce que les composants restent propres et exempts de débris. |
| N'utilisez pas d'objet pointu pour nettoyer l'appareil. |
| Evitez d'utiliser des nettoyants chimiques, des solvants ou des répulsifs contre les insectes pouvant endommager les parties en plastique et les finitions. |
| N'immergéz pas les composants et ne les nettoyez pas à haute pression. |
| N'entreposez pas l'appareil dans un endroit où il est susceptible d'être exposé de manière prolongée à des températures extrêmes, au risque de provoquer des dommages irrémédiables. |
| Remplacez les composants avec des pieces Garmin uniquement. Contactez votre revendeur Garmin ou visitez le site Web de Garmin. |
Conseils d'entretien
| AVIS |
| Certains outils pour névo peuvent endommager la finition des composants du Rally. |
Utilisez du papier cié ou une serviette lorsque vous manipuez le matériel à l'aide d'un outil.
- Àprous tout réglage effectué sur le vélo, faites tourner la manivelle pour vérifier le dégagement.
- Les composants du Rally doivent toujours être propres.
Lorsque you transfrez les pedales Rally sur un autre velo, nettoyz soigneusement les pas de vis et autres surfaces.
- Rendez-vous sur le site www.support.garmin.com pour obtenir les mises à jour et informations les plus récentes.
\section*{Caracteristiques techniques de la Rally}
Ce tableau couvre tous les produits de la gamme Rally.
| Type de pile | Remplaçable par l'utilisateur, 3 options : CR1/3N, 3 V, 1 par pédale LR44 ou SR44, 1,5 V, 2 par pédale REMARQUE: Garmin recommate de replacer toutes les piles en même temps. Ne mélangez pas les types de piles. |
| Autonomie de la batterie Jusqu'à 120 h de parcours, avec dynamiques de cyclisme | |
| Plage de températures de fonctionnement | De -10 à 50 °C (de 14 à 122 °F) Il est possible que les batteries SR44 soient plus performantes à basse température. |
| Fréquences/Protocoles sans fil | ANT+ 2,4 GHz à 3 dBm maximum Bluetooth 2,4 GHz à 3 dBm maximum |
| Résistance à l'eau IEC 60529 IPX7 | |
Informations concernant la pile
Le système Rally surveille le niveau de charge de la batterie de chaque pédale et envoie ces informations vers touteapperielGarmin.
REMARQUE: lorsque vous receivez un avertissement de niveau faible des piles, vous disposez d'environ 10 à 20 heures d'utilisation restantes.
Remplacement des piles
AVENTISSEMENT
Consultez the guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prende connaissance des avertissements et autres informations importantes sur le produit.
Chaque pedale Rally 200 fonctionne avec une pile CR1/3N.
REMARQUE: Garmin recommende de remplacer toutes les piles en meme temps. Ne melangez pas les types de piles.
1 Utilisez la clé Allen de 4 mm pour-retirer le couvercle du compartment à piles.①
2 Retirez la batterie.
3 Patientez 5 à 10 secondes.
4 Insérez la nouvelle pile dans le couvercle du compartment à pile en respectant la polarité.
5 Replacez le couvercle du compartment a piles et serrez-le manuellement.
REMARQUE: veilze à ne pas endommager ni perdre le joint torique.
6 Utilisez une clé Allen de 4 mm pour serrer le couvercle à 5 Nm (3,6 lbf-pi).
Levoyant LED clignote une fois brievement en vert, puis une fois plus longuement en rouge.
Démontage des pédales du système Rally
Vou puez demonter puis remoner les axes de pedale pour nettoyer les composants et les graisser.
AVIS
Garmin recommende de remplacer une pedale à la fois en veillant à bien metre de côte les petites vis et les joints. Munissez-vous d'une clé Allen de 4 mm, d'un tournevis cruciforme 00, d'une clé à pedale de 15 mm, d'une douille pour clé dynamométrique de 12 mm avec un diamètre exter de moins de 17 mm (avec entrainement de 14 de pouce) et deGRAISSER pour vello. Veilze à ne pas endommager les composants du Rally.
REMARQUE: si vous disposez du système simple Rally, notez que la pedale droite n'a pas de compartment à piles.

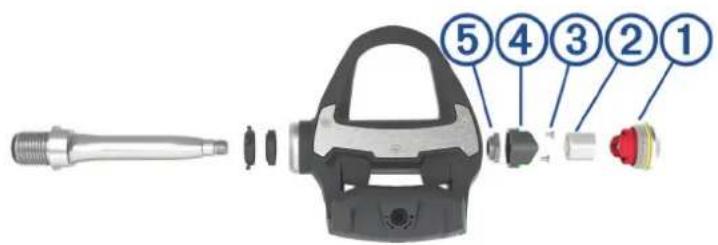

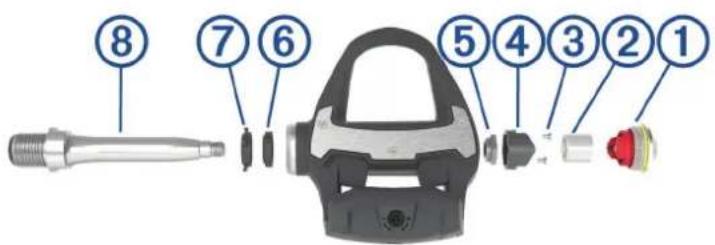

1 Utilisez la clé à pédale de 15 mm pour retarder les pédales.
REMARQUE: le pas de vis qui relie l'axe de la pedale gauche à la manivelle est inversé (vers la gauche).
2 Utilisez la clé Allen de 4 mm pour-retirer le couvercle du compartment à piles.①
3 Mettez de cote le couvercle du compartment à piles et la pile. ②
4 Utilisez le petit tournevis cruciforme (00) pour retarder les deux vis 3 du compartmenten a piles 4
5 Retirez le compartmente piles.
6 Tout en maintainant fermement les plats avec la clé à pedale, utilisez la clé à douille de 12 mm pour dévisser l'écrou de l'axe ⑤
REMARQUE: la pedale droite possede un ecrou noir et un pas inversé. La pedale gauche possede un ecrou argente. L'axe gauche presente une ligne sur les côtes plats.
7 Faites glisser l'axe à l'extérieur du corps de la pédale.
8 Retirez le joint interne 6e joint externe du cyrps de la pedale.
REMARQUE: les deux joints sont en forme de cône pour s'adapter à l'extrémité conique de l'axe ⑧.
9 Nettoyz toute la graisse usagée presente sur les composants.
10 Insérez le joint interne dans le corps de la pédale.
Voudeceappuyerdessusafinquilss'encastredansle pallier.
11 Faites glisser le joint externe sur I'axe.
12 Appliquez de la graisse pour velo sur le pallier à l'intérieur du corps de la pedale.
13 Appliquez une fine couche de graisse sur I'axe de pedale.
14 Insérez l'axe dans le corps de pédale.
Le joint extérieur et la partie supérieure de l'axe doivent être encastrés dans la cartouché du corps de pédale.
15 Replacez I'ecrou de I'axe.
16 Tout en maintainant fermement les cotés plats avec la clé à pédale, utilisez la clé à douille de 12 mm pour serrer l'écrou de l'axe (5) jusqu'à 10 Nm (7 Ibf-pi).
AVERTISSEMENT
Pour vous assurer que l'écrou de l'axe ne se désolarise pas, vous devez appliquer le couple de serrage recommandé. Un écrou serra de façon incorrecte peut entrainer le détachment de la pédale lors d'une course, ce qui pourrait entrainer des dommages matériels, des blessures graves ou provoquer la mort.
17 Replacez le compartmente a piles et les deux vis.
18 Replacez la pile et le couvercle du compartment a piles et serrez-le a la main.
REMARQUE: veillez à ne pas endommager ni perdre le joint torique.
19 Utilisez une clé Allen de 4 mm pour serrer le couvercle à 5 Nm (3,6 lbf-pi).
Le voyant LED clignote une fois brievement en vert, puis une fois plus longuement en rouge.
20 Installez les pédales sur votre vélo (Installation des pédales, page 2).
Stockage Rally
Si vous transportez votre velo ou si vous n'utilise pas le Rally pendant une période prolongée, Garmin vous conseille de retarder le Rally et de le ranger dans sa boite.
Autres apparéils compatibles
Couplage de Rally avec l'appareil Edge 530
1 Approchez l'appareil Edge à moins de 3 m (10 pi) du capteur.
REMARQUE: tenez-vous à au moins 10 m (33 pieds) des capteurs des autres utilisateurs pendant le couplage.
2 Sélectionnez Menu > Paramètres > Capteurs > Ajouter capteur.
3 Faites tourner les pédales plusieurs fois pour activer le système Rally.
4 Sélectionnéz votre capteur.
5 Sélectionnez Ajouter capteur.
Lorsque le capteur et l'appareil sont coupés, le statut du capteur affiche Connecté. Vous pouvez personnaliser un champ de données pour afficher les données de puissance.
Saisie de la longueur du pédalier avec l'appareil Edge 530
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le système Rally.
2 Sélectionnez Menu > Paramètres > Capteurs.
3 Sélectionnez votre capteur.
4 Sélectionnez Détails du capteur > Longueur du pédalier.
5 Saisissez la longueur du pédalier et Sélectionnez
Couplage de Rally avec l'appareil Edge 130
1 Approchez l'appareil Edge à moins de 3 m (10 pi) du capteur.
REMARQUE: tenez-vous à au moins 10 m (33 pieds) des capteurs des autres utilisateurs pendant le couplage.
2 Maintenez enforcé .
3 Sélectionnez Capteurs > Ajouter capteur.
4 Faites tourner les pédales plusieurs fois pour activer le système Rally.
5 Sélectionnéz votre capteur.
Yououpuez personaliser un champ de données pour afficher les données de puissance.
Saisie de la longueur du pédalier avec l'appareil Edge 130
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le système Rally.
2 Maintenez enforcé.
3 Sélectionnez Capteurs.
4 Sélectionnéz votre capteur.
5 Sélectionnez Longueur pédalier.
6 Saisissez la longueur du pédalier et sélectionnez
Forerunner 945 et fenix 6 - Instructions
Couplage du capteur Rally avec votre Forerunner 945 et fenix 6
1 Approchez votre montre compatible a moins de 3m (10 pi) du capteur.
REMARQUE: tenez-vous à au moins 10 m (33 pieds) des capteurs des autres utilisateurs pendant le couplage.
2 Maintenez MENU enonce.
3 Sélectionnez Paramètres > Capteurs et accessoires > Ajouter Nouveau > Puisance.
4 Faites tourner les pédales plusieurs fois pour activer le système Rally.
5 Sélectionnéz votre capteur.
Une fois le capteur couple avec votre apparéel, l'état du capteur passé de Recherche à Connecté. Vous pouvez personnaliser les champs de données pour afficher les données de puissance.
Saisie de la longueur du pédalier avec les apparèils Forerunner 945 et fénix 6
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le système Rally.
2 Maintenez MENU enfoncé.
3 Sélectionnez Paramètres > Capteurs et accessoires > Puissance.
4 Sélectionnéz votre capteur.
5 Sélectionnez Longueur du pédalier.
6 Saisissez la longueur du pédalier et sélectionnez
Annexes
Enregistrement de votre système Rally
Aidez-nous à mistroux vous servir en remplissant des aujourd'hui notre formulaire d'enregistrement en ligne.
- Accédez à l'application Garmin Connect.
- Conservez en lieu sur l'original de la facture ou une photocopie.
Mise à niveau de votre Rally 100 vers un système à deux pédales
Avant d'installer la nouvelle pedale droite, vérifie que la pedale gauche est couplée et connectée à un apparéil Edge compatible ou à l'application Garmin Connect.
1 Passez en revue les instructions d'installation de Rally (Installation des composants du système Rally, page 1).
2 Retirez la pédale droite existante.
3 Installez la nouvelle pédale droite (Installation des pédales, page 2).
4 Faites tourner la manivelle.
5 Sélectionnez une option pour connecter la pédale droite à la pédale gauche :
- À partir de votre apparéil Edge compatible, Sélectionnez > Capteurs, Sélectionnez votre capteur puis désisissez Détails du capteur > Coupler le capteur de puissance croit, puis saisissez l'ID de capteur indiqué sur la pédale.
- Dans l'application Garmin Connect, dans les paramètres de l'appareil, activez la Pédale droite et entrez l'ID de capteur indiqué sur la pédale.
Changement de vos pédales Rally
AVIS
Garmin recommende de remplacer une pedale à la fois en veillant à bien mettre de côté les petites vis et les joints. Munissez-vous d'une clé Allen de 4 mm, d'un tournevis cruciforme 00, d'une clé à pedale de 15 mm, d'une douille pour clé dynamométrique de 12 mm avec un diamètre exter de moins de 17 mm (avec entrainement de 14 de pouce) et deGRAISSER pour vello. Veilze à ne pas endommager les composants du Rally.
Dans cette notice, nous avons utilisé des pédales Rally RS et Rally XC, mais la procédure est la même pour tous les changements de pédale Rally.
REMARQUE: si vous disposez du système simple Rally, notez que la pédale croite n'a pas de compartment à piles.
1 Utilisez la clé à pédale de 15 mm pour-retirer les pédales Rally RS.
REMARQUE: le pas de vis qui relie l'axe de la pédale gauche à la manivelle est inversé (vers la gauche).
2 Utilisez la clé Allen de 4 mm pour-retirer le couvercle du compartment à piles.①
3 Mettez de cote le couvercle du compartmente a piles et la pile. ②
4 Utilisez le petit tournevis cruciforme (00) pour retarder les deux vis 3 du compartiment a piles 4.
6 Tout en maintainant fermement les plats avec la clé à pedale, utilisez une clé à douille de 12 mm pour dévisser l'écrou de l'axe ⑤
REMARQUE: la pedale droite possède un écrou noir et un pas inversé. La pedale gauche possède un écrou argenté et un pas standard. L'axe gauche présente une ligne sur les côtes plats.
7 Faites glisser l'axe à l'extérieur du corps de la pédale.
8 Nettoyez toute la graisse usagée presente sur l'axe de pedale.
9 Appliquez une fine couche de graisse sur l'axe de pedale.

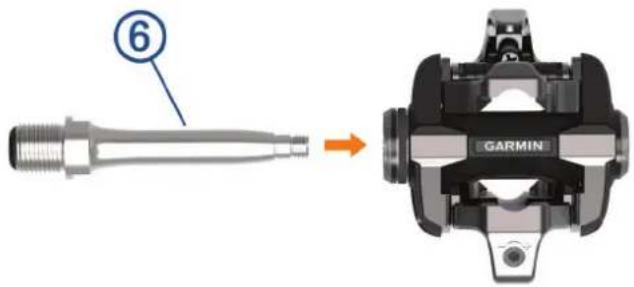

10 Insérez l'axe dans le nouveau corps de pédaie.
Des joints antipoussieres sont installés par défaut sur le nouveau corps de pédale. Le joint antipoussière externe doit être au même niveau que le haut de la cartouche.
11 Replacez I'ecrou de I'axe.
12 Tout en maintainant fermement les côtes plats avec la clé à pedale, utilisez une clé à douille de 12 mm pour serrer l'écrou de l'axe jusqu'à 10 Nm (7 lbf-pi).
AVERTISSEMENT
Pour vous assurer que l'écrou de l'axe ne se désolarise pas, vous doivent appliquer le couple de serrage recommando. Un écrou sera de façon incorrecte peut entraîner le détachment de la pédale lors d'une course, ce qui pourrait entraîner des dommages matériels, des blessures graves ou provoquer la mort.
13 Replacez le compartmente piles et les deux vis.
14 Replacez la pile et le couvercle du compartment a piles et serrez-le a la main.
REMARQUE: veillez à ne pas endommager ni perdre le joint torique.
15 Utilisez une clé Allen de 4 mm pour serrer le couvercle à 5 Nm (3,6 lbf-pi).
Levoyant LED clignote une fois brievement en vert, puis une fois plus longuement en rouge.
16 Installez les pédales sur votre vélo (Installation des pédales, page 2).
Champs de données de puissance
REMARQUE: cette liste regroupé les champions de données de puissance de l'appareil Edge 1030. Si vous disposez d'un autre apparéil compatible, consultez le manuel d'utilisation de cet apparéil.
REMARQUE: les champs de données qui affichent les données de fluidité du coup de pedale, d'efficacité du pedalage et d'équilibre ne sont pas pris en charge par le système Rally 100.
Cadence: le nombre de tours de la manivelle.
Cadence (Barres) : un graphique à barres affichant vos données de cadence à vélo pour l'activité en cours.
Cadence - Circuit : cyclisme. cadence moyenne pour le circuit en cours.
Cadence - Moyenne: cyclisme. cadence moyenne pour l'activité en cours.
DCP - circuit : la répartition de la puissance sur la surface pour le circuit en cours.
DCP - moyenne : la répartition de la puissance sur la surface pour l'activité en cours.
Efficacité du pedalage : mesure du degré d'efficacité d'un cycliste quand il pédale.
Équilibre : équilibre de puissance gauche/droite actuel.
Equilibre - Circuit : équilibre de puissance gauche/droite moyen pour le circuit en cours.
Equilibre - IF : le Intensity Factor" pour l'activité en cours.
Equilibre - Moyenne : équilibre de puissance gauche/droite moyen pour l'activité en cours.
Equilibre - Moyenne 10s : moyenne de déplacement de 10 secondes de l'équilibre de puissance gauche/droite.
Equilibre - Moyenne 30s : moyenne de déplacement de 30 secondes de l'équilibre de puissance gauche/droite.
Equilibre - Moyenne 3s : moyenne de déplacement de 3 secondes de l'équilibre de puissance gauche/droite.
Fluidité du coup de pedale : mesure de l'uniformité avec laquelle un cycliste appuie sur les pédales à chaque coup de pedale.
Graph. puiss.: un graphique linéaire affichant votre puissance pour l'activité en cours.
Graphique de cadence : un graphique linéaire affichant vos données de cadence à vélo pour l'activité en cours.
PCO : la répartition de la puissance sur la surface. Le décalage par rapport au centre de la plate-forme correspond à l'emplacement sur la pédale où la force est exerée.
Phase de puissance - D: angle actuel de phase de puissance pour la jambe droite. La phase de puissance correspond à la région du coup de pédale où de la puissance positive est exercée.
Phase de puissance - D, Pic: angle actuel de phase de puissance (pic) pour la jambe droite. Le pic de phase de puissance correspond à la plaque d'angles pour laquelle le cycliste produit le plus de force motrice.
Phase de puissance - G: angle actuel de phase de puissance pour la jambe gauche. La phase de puissance correspond à la région du coup de pédale où de la puissance positive est exercée.
Phase de puissance - G, Pic : angle actuel de phase de puissance (pic) pour la jambe gauche. Le pic de phase de puissance correspond à la plage d'angles pour laquelle le cycliste produit le plus de force motrice.
Phase de puiss - G, moy pic : angle moyen de phase de puissance (pic) pour la jambe gauche pour l'activité en cours.
Phase puiss. - D, Moy. pic : angle moyen de phase de puissance (pic) pour la jambe droite pour l'activité en cours.
Phase puiss. - D, Moyenne: angle moyen de phase de puissance pour la jambe droite pour l'activité en cours.
Phase puiss. - D, Pic circuit: angle moyen de phase de puissance (pic) pour la jambe droite pour le circuit en cours.
Phase puiss. - G, Pic circuit: angle moyen de phase de puissance (pic) pour la jambe gauche pour le circuit en cours.
Phase puissance - D, Circuit : angle moyen de phase de puissance pour la jambe droite pour le circuit en cours.
Phase puissance - G, Circuit : angle moyen de phase de puissance pour la jambe gauche pour le circuit en cours.
Phase puissance - G, Moy : angle moyen de phase de puissance pour la jambe gauche pour l'activité en cours.
Puisance:puissance actuelle en watts.
Puisance (Barres) : un graphique à barres affichant votre puissance.
Puisance - % FTP : puissance actuelle sous forme de pourcentage du seuil fonctionnel de puissance.
Puisance cible : puissance cible pendant une activite.
Puisance - Circuit: puissance moyenne pour le circuit en cours.
Puissance - Dernier circuit: puissance moyenne pour le dernier circuit réalisé.
Puisance - kJ : activite cumulée realizatione (puissance) en kilojoules.
Puisance - Max. du circuit : puissance maximale pour le circuit en cours.
Puisance - Maximale: puissance maximale pour I'activite en cours.
Puisance - Moy. 10 s w/kg : moyenne de deplacement de 10 secondes de la puissance en watts par kilogramme.
Puisance - Moy. 30 s w/kg : moyenne de displacement de 30 secondes de la puissance en watts par kilogramme.
Puisance - Moy. 3 s w/kg : moyenne de deplacement de 3 secondes de la puissance en watts par kilogramme.
Puisance - Moyenne: puissance moyenne pour I'activité en cours.
Puisance - Moyenne 10s : moyenne de depacement de 10 secondes de la puissance.
Puisance - Moyenne 30s : moyenne de depacement de 30 secondes de la puissance.
Puisance - Moyenne 3s : moyenne de depacement de 3 secondes de la puissance.
Puisance - NP : le Normalized Power* pour l'activité en cours.
Puissance - NP circuit : la Normalized Power moyen pour le circuit en cours.
Puisance - NP dernier circuit : Normalized Power moyen pour le dernier circuit réalisé.
Puissance - TSS : le Training Stress Score" pour l'activité en cours.
Puisance - watts/kg:puissance en watts par kilogramme.
Puisance - Watts/kg en moyenne : la puissance moyenne en watts par kilogramme.
Puisance - Watts/kg pour le circuit : la puissance moyenne en watts par kilogramme pour le circuit en cours.
Résistance du home trainer: force de résistance appliquée au home trainer.
Temps assis : temps passé sur la selle pendant le pédalage pour l'activité en cours.
Temps assis sur circuit : temps passé sur la selle pendant le pédalage pour le circuit en cours.
Temps danseuse sur circuit : temps passé en danseuse pendant le pédalage pour le circuit en cours.
Temps dans zone: temps écoulé dans chaque zone de puissance.
Temps en danseuse : temps passé en danseuse pendant le pédalage pour l'activité en cours.
Zone de puissance : zone de puissance actuelle (1 à 7) basée sur votre seuil fonctionnel de puissance (FTP) ou sur vos paramétres personalisés.
Dépannage
Mise à jour du logiciel Rally à l'aide de l'appareil Edge 130, 530, 830 ou 1030
Avant de pouvoirmettre a jour lelogiciel,vousdevezcouplervoireappareil EdgeavecvorsystemeRallyvia la technologieANT+.
REMARQUE: la pédale gauche reçoit la mise à jour logicielle. La pédale gauche envoie la mise à jour à la pédale droite.
1 Envoyez les données de parcours à votre compte Garmin Connect.
Garmin Connect recherche automatiquement les mises à jour logicielles et les envoie sur votre appareil Edge.
2 Approchoz l'appareil Edge a moins de 3 m (10 pi) du capteur.
3 Faites tournier la manivelle plusieurs fois.
L'appareil Edge you invite à installer les mises à jour logicielles disponibles.
4 Suivez les instructions presentées à l'écran.
Levoyant LED du Rally clignote en rouge et vert pendant la mise à jour du logiciel.
Je ne peux pas voir les métriques de dynamiques de cyclisme sur mon apparéil Garmin
Couplez les pédales Rally avec votre apparéil Garmin compatible en utilisant la connexion ANT+ au lieu du Bluetooth.
Réinitialisation des pédales du Rally
Si l'appareil ne répond plus, il peut être nécessaire de le réinitialiser en déconnectant puis en reconnectnant les batteries. Ceci n'efface aucune donnée.
1 Utilisez la clé Allen de 4 mm pour retirer le couvercle du compartment à pile ① ainsi que la pile.
2 Replacez la pile et le couvercle du compartmente a piles et serrez-le a la main.
REMARQUE: veillez à ne pas endommager ni perdre le joint torique.
3 Utilisez une clé Allen de 4 mm pour serrer le couvercle à 5 Nm (3,6 lbf-pj).
Levoyant de la pédale clignote en rouge une seule fois.
Exécution d'un test de couple statique
AVIS
Le test de couple statique s'adresse aux utilisateurs avances. Dans des conditions normales d'utilisation, ce test n'est pas nécessaire pour que le système Rally fournisse de bons résultats. Ce test est disponible pour les apparciels Edge compatibles.
Garmin recomende d'executer ce test au moins trois fois et de faire la moyenne des valeurs de couple rapportées.
1 Rendez-vous sur le site www.support.garmin.com.
2 Saisissez le nom de votre produit.
3 Saisissez « test de couple » pour afficher la rubrique consacree aux questions frquentes.
En suivant plusieurs tests de couple statiques à la suite, si la valeur de couple rapportée est systématiquement différente par rapport à la valeur attendue, vous pouze enter un facteur d'échelle d'une pédale ou des deux. Le facteur d'échelle est conservé dans la pédale et ajusté la valeur de puissance qui est calculée sur la pédale. Le facteur d'échelle est envoyé vers l'appareil Edge et stocké dans l'appareil Edge.
Informations complémentaires
Rendez-vous sur support.garmin.com pour profiter d'autres manuels, articles et mises à jour logicielles.
- Rendez-vous sur le site buy.garmin.com ou contactez votre revendeur Garmin pour plus d'informations sur les accessoires en option et sur les pieces de rechange.
Index
A
accessoires 21
C
cales 4,5
caracteristiques techniques 11
champs de données 6, 19
couplage 3,6,14-16,21 smartphone9
D
décalage par rapport au centre de la plate-forme 8
dépannage 20, 21
données
stockage 8,10
transfert 9,10
dynamiques de cyclisme 7,8,21
E
Edge 6, 14
enregistrement de I'appareil 16
enregistrement du produit 16
entrainement 11
entretien 13, 17
étalonnage 6, 14, 15
F
fenix 15
Forerunner 15
G
Garmin Connect 9,10
H
historique 8
transfert vers l'ordinateur 9,10
1
installation 1-5
L
logiciel 20, 21
M
mémoire 8
mise à niveau 16
N
nettoyage de I'appareil 11
0
outils 1
P
parametes 10
pedales 1,2,5,7,12
personnalisation de l'appareil 6
phase de puissance 8
pile 3
autonomie 12
replacement 12
puissance 7
réinitialisation de l'appareil 21
S
stockage de données 9,10
stockage de l'appareil 14
support.garmin.com
