Varia RTL511 - Radar de recul GARMIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Radar de recul pour vélo
Connectivité	Bluetooth, ANT+
Autonomie de la batterie	Jusqu'à 15 heures en mode éco
Portée de détection	Jusqu'à 140 mètres
Alertes de sécurité	Alerte sonore et visuelle pour les véhicules approchants
Compatibilité	Compatible avec les appareils Garmin et autres appareils ANT+
Poids	Approx. 75 g
Dimensions	11.4 x 4.5 x 3.5 cm
Résistance à l'eau	Norme IPX7
Installation	Facile à installer sur la tige de selle
Maintenance	Vérifier régulièrement la charge de la batterie et nettoyer le capteur
Garantie	2 ans

FOIRE AUX QUESTIONS - Varia RTL511 GARMIN

Comment charger le GARMIN Varia RTL511 ?

Connectez le GARMIN Varia RTL511 à un port USB à l'aide du câble de chargement fourni. Assurez-vous que l'appareil est éteint pendant le chargement pour une recharge optimale.

Comment coupler le GARMIN Varia RTL511 avec mon vélo ?

Fixez le GARMIN Varia RTL511 sur le support de votre vélo. Assurez-vous que le feu est bien en place et que le support est sécurisé.

Pourquoi mon GARMIN Varia RTL511 ne s'allume-t-il pas ?

Vérifiez que l'appareil est chargé. Si le problème persiste, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 15 secondes.

Comment régler la luminosité du GARMIN Varia RTL511 ?

Accédez au menu des paramètres dans l'application Garmin Connect ou directement sur l'appareil. Vous pourrez ajuster la luminosité dans la section des paramètres d'affichage.

Mon GARMIN Varia RTL511 ne se connecte pas à mon smartphone, que faire ?

Assurez-vous que le Bluetooth est activé sur votre smartphone. Réinitialisez la connexion en désactivant puis en réactivant le Bluetooth, et essayez de coupler à nouveau l'appareil.

Comment mettre à jour le firmware du GARMIN Varia RTL511 ?

Connectez le GARMIN Varia RTL511 à votre ordinateur via USB et utilisez l'application Garmin Express pour rechercher et installer les mises à jour disponibles.

Le GARMIN Varia RTL511 est-il étanche ?

Oui, le GARMIN Varia RTL511 est conçu pour résister à des conditions météorologiques variées et est classé IPX7, ce qui signifie qu'il peut supporter une immersion temporaire dans l'eau.

Comment savoir si le GARMIN Varia RTL511 est en mode veille ?

Lorsque l'appareil est en veille, le voyant lumineux clignote lentement. Pour le réactiver, appuyez sur le bouton d'alimentation.

Puis-je utiliser le GARMIN Varia RTL511 sans smartphone ?

Oui, le GARMIN Varia RTL511 peut fonctionner de manière autonome. Cependant, certaines fonctionnalités avancées nécessitent l'utilisation de l'application Garmin Connect.

Comment désactiver les alertes du GARMIN Varia RTL511 ?

Accédez aux paramètres de l'appareil ou de l'application Garmin Connect et modifiez les paramètres des alertes pour les désactiver.

MODE D'EMPLOI Varia RTL511 GARMIN

Manuel d'utilisation

© 2018 Garmin Ltd. ou ses filiales

Tous drores rreserves. Conformement au lois relatives au copyright en vigueur, toute reproduction du present manuel, qu'elle soit partiee ou integrale, sans l'autorisation prealable ecrite de Garmin, est interdite. Garmin se reserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du present manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obltenr les dernières mises a jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.

Garmin, le logo Garin, ANT+, Edge+, fenix+, Forerunner+ et vivoactive sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis et dans d'autres pays.
Garmin Connect, Garin Express, et Varia sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas été utilisées sans l'autorisation expresse de Garmin.

N/M:A02807,A03414

Des restrictions locales s'appliquent selon le pays d'utilisation. 010-01973-00 et 010-01977-00 sont approvés pour une utilisation en France et au Royaume-Uni. 010-01974-00 et 010-01978-00 sont approvés pour une utilisation en Allemagne.

Table des matieres

Introduction. 1

Mise en route. 1

Conseils pour l'installation de l'appareil. 1

Installation du support de fixation universal 1

Présentation de l'appareil. 1

Voyant DEL d'etat du Varia RTL 1

Extinction du feu arrriere. 1

Présentation de l'appareil Varia RDU. 2

Installation de l'appareil Varia RDU 2

Mise sous tension de l'appareil Varia RDU. 2

Mise hors tension de l'appareil Varia RDU et extinction du feu

arriere 2

Le feu arrière Varia et votre Edge 1030. 2

Couplage du feu arrirée avec votre Edge 1030. 2

Visualisation du radar sur votre apparéil Edge 3

Alertes sonores signalant les vehicules en approche 3

Affichage des widgets 3

Personnalisation des paramètres de l'appareil Varia avec

votree Edge 1030. 3

Personnalisation des paramètres d'alerte du radar avec votre

Edge 1030. 4

Informations sur l'appareil. 4

4

Characteristiques techniques du Varia RTL 4

Caracteristiques techniques d Varia RDU. 4

Detection du radar 4

Modes et intensité du feu arrêté 4

Chargement de I'appareil. 4

Conseils pour charger l'appareil 4

Entretien de I'appareil. 5

Nettoyage de I'appareil 5

Autres apparéils compatibles 5

Couplage du feu arriere avec un apparéil Edge compatible...... 5

Couplage du feu arrière avec une montre Garmin

compatible 5

Dépannage 5

Reinitialisation de I'appareil. 5

Mise à jour du logiciel du feu arrêté avec votre apparéil

Edge 5

Voyant DEL d'etat du feu arrriere pour les mises à jour

logicielles 5

Mises à jour produit 5

Mise à jour du logiciel avec l'application Garmin Express.... 5

Le feu arrière est déconnecté de l'appareil Edge. 6

Le feu arriere ne repond pas. 6

La détction radar ne fonctionne pas en interieur 6

LevoyantDELd'etatdevientrougelorsque l'appareilest en

cours de chargement 6

Le feu arrière est déconnecté de l'appareil Varia RDU. 6

Couplage du feu arrriere avec l'appareil RDU 6

Joints toriques de remplacement. 6

Informations complémentaires 6

Index 7

Introduction

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre reconnaissance des averissements et autres informations sur le produit.

L'appareil peut faciliter le represse. Il ne vous dispense pas de faire preuve de vigilance et de bon sens. Faites preuve de bon sens et roulez toujours de la manière la plus sure possible.

Mise en route

Vou puez utiliser le Varia RTL (radar de feu arriere) avec le Varia RDU (dispositif d'affichage du radar) ou bien votre apparéil Garmin compatible. Cette liste fournit un aperçu des tâches d'installation et de configuration.

• Chargez l'appareil (Chargement de l'appareil, page 4).
• Installez le support universel (Installation du support de fixation universel, page 1).
• Si vous utilisez le Varia RDU, installez-le sur le tube ou le guidon de votre velo (Installation de l'appareil Varia RDU, page 2).

REMARQUE: quand vous achetez le Varia RTL et l'appareil RDU ensemble, ils sont déjà couplés entre eux.

• Si vous utilisez un apparéil Edge * 1030, couplez les apparéils entre eux (Couplage du feu arrêté avec votre Edge 1030, page 2).
• Si vous utilisez un autre apparéil Garmin, couplez les apparéils entre eux (Autres apparéils compatibles, page 5).

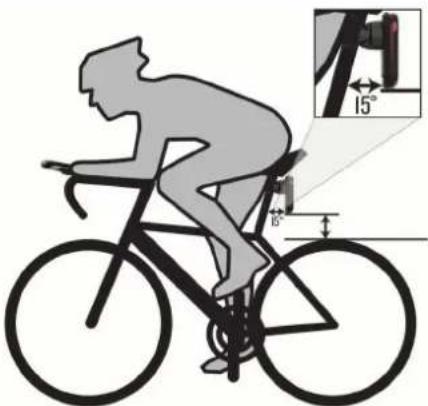

Conseils pour l'installation de l'appareil

L'appareil Varia RTL inclut un feu arrière et un micro-radar capable de détecter les vehicules qui s'approchant du velo à une distance pouvant atteindre 140 metres.

• Pour installer l'appareil,CHOISISEZ un endroit sur qui n'entrave pas le bon fonctionnement de votre velo.
  Montez l'appareil sur la tige le plus pres possible de la selle pour que le feu soit le plus visible possible et que la détction du radar soit optime.

REMARQUE: la surface de montage doit être verticale. L'angle entre la verticale et la selle est habituellément de 15 degrés.

• Installez l'appareil Varia RTL511 sur la selle, à une hauteur comprise entre 250 mm et 1 200 mm au-dessus de la route.
• Installes l'appareil correctement.

L'appareil est dirigé vers l'arrière et placeperpendicularairement à la route.

• Faites un essai en journée dans un environnement sur.

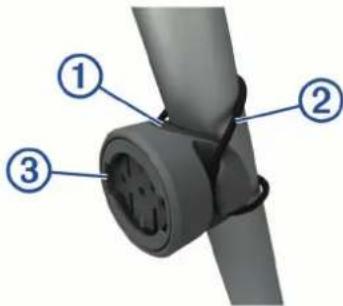

Installation du support de fixation universel

1 Choisissez un tampon en caoutchouc suivant la forme de la tige de selle, puis place- le au dos du support universel.
2 Placez le support universel sur la tige de selle.

3 Attachez solidement le support universel à l'aide d'une courroie ②
4 Alignez les languettes de l'arriere de l'appareil avec les encoches du support universel ③
5 Appuyez légerement sur l'appareil et faites-le pivoter dans les sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.

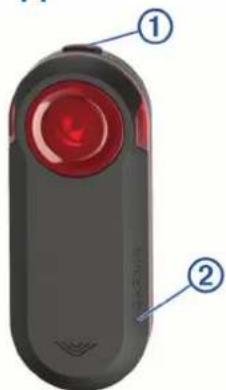

Présentation de l'appareil

① Bouton de l'appareil	Appuyez pour changer de mode d'éclairage. Maintenez ce bouton,enforcé pendant 1 seconde pour allumer l'appareil et passer en mode actif. Maintenez ce bouton,enforcé pendant 2 secondes pour éteindre l'appareil. Maintenez ce bouton,enforcé pendant 8 secondes pour réinitialiser l'appareil.
② Voyant LED d'etat	Le voyant change de couleur selon le niveau de charge de la batterie, l'état de couplage et l'état de chargement. (Voyant DEL d'etat du Varia RTL, page 1)

Voyant DEL d'etat du Varia RTL

Activité DEL État
Clignotement violet L'appareil est en mode couplage.
Bleu - clignotement Le	mode intelligent est activé sur l'appareil. Vous pouvez le contrôle via un apparéil Varia RDU coupé ou un apparéil Garmin compatible.
Rouge - clignotement La batterie est faible.
Vert clignotant L'appareil est en cours de charge.
Allumé vert Changement terminé.
Rouge - fixe Une erreur est survenue lors du changement.
Bleu et vert - alternés L'appareil met à jour un logiciel.

Extinction du feu arrrière

Maintenez le bouton de l'appareil enforcé pendant 2 secondes.

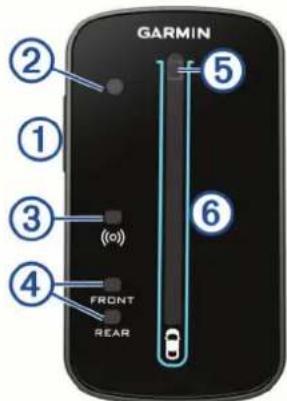

Présentation de l'appareil Varia RDU

①Bouton de l'appareil	Met l'appareil sous tension et hors tension.
②Capteur de luminosité ambiente	Déctecte la luminosité disponible et règle automatiquement la luminosité de l'écran.
③Voyant LED d'état de connexion	S'allume en bleu lorsque l'appareil est couplé avec le radar. Cignote en bleu lorsque l'appareil recherche le radar.
④Voyants LED d'état FRONT et REAR de l'appareil	Cignote en rouge lorsque la batterie est faible. S'affiche en rouge en cas d'erreur de l'appareil.
⑤Voyant LED de niveau de menaceVoyant LED de chargement (Chargement de l'appareil, page 4)	Change de couleur selon le niveau potentiel de menace. Le vert indique qu'aucun vehicule n'est détecté. L'orange indique qu'un vehicule est en approche. Le rouge indique qu'un vehicule roulant très vite se rapproche de vous.
⑥Voyants LED de position du vehicule	Progrèsse dans la colonne à mesure que le vehicule se rapproche de votre vélo.

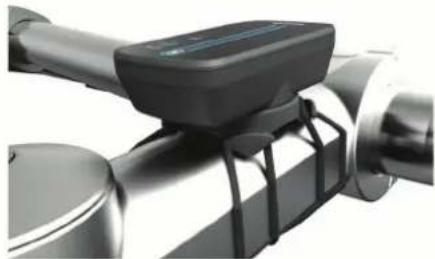

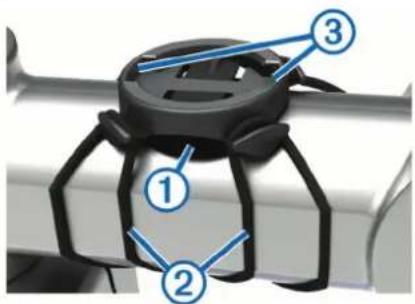

Installation de l'appareil Varia RDU

REMARQUE: si vous ne possédez pas d'appareil Varia RDU, vous pouvez ignoreer cette tâche et utiliser un apparéil Edge compatible (Couplage du feu arrêté avec votre Edge 1030, page 2).

Vous pouvez installer l'appareil sur le tube ou le guidon.

1 Pour installer l'appareil,CHOISSEZ un endroit sur qui n'entrave pas le bon fonctionnement de votre velo.
2 Placez le disque en caoutchouc l'arriere du support pour vello.

Les languettes en caoutchouc doivent être alignées sur l'arrière du support pour vélo de sorte que le support soit maintenu.

3 Placez le support pour velo sur le tube du velo.
4 Attachez solidement le support pour velo à l'aide des deux courroies ②

5 Alignez les languettes à l'arrière de l'appareil avec les encoches du support pour velo ③
6 Appuyez légerement sur l'appareil et faites-le pivoter dans les sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.

Mise sous tension de l'appareil Varia RDU

Maintenez le bouton de l'appareil enforcé pendant 1 seconde pourmettre l'appareil sous tension.

Les voyageants DEL remplissant la colonne pour indiquer le niveau de charge de la batterie.

LevoyantELclignote enbleu lorsqu'il recherche le feu arrriere.

Voyant DEL d'etat de la batterie du Varia RDU

Quand vous allumez l'appareil, le voyant DEL situé en haut de la colonne indique rapidement l'etat de la batterie.

Activité DEL Statut
Vert clignotant L'appareil est en cours de charge.
Allumé vert Chargement terminé.
Clignotement jaune La batterie est faible.
Rouge clignotant La batterie est très faible.

Définition des tonalités de l'appareil Varia RDU

• Appuyez sur la touche de l'appareil pour activer les tonalités.
• Appuyez à nouveau sur le bouton de l'appareil pour désactiver les tonalités.

Mise hors tension de l'appareil Varia RDU et extinction du feu arrière

Si le Varia RDU est couplé avec le feu arrière, vous pouvez éteindre les deux apparèils au même moment.

Maintenez le bouton de l'appareil enforcé sur l'appareil Varia RDU pendant 1 seconde.

Le feu arrière Varia et votre Edge 1030

Voupeuvez contrcler a distance voire feu arriere et personnelier les parametes a l'aide de vour appeareil Edge compatible. Cette section contient des instructions concernant l'appareil Edge 1030.Dautres appareils Edge compatibles contiennent des parametes et des commandes similaires (Autres appareils compatibles, page 5).

Couplage du feu arrière avec votre Edge 1030

Lors de la première connexion d'un feu arrêté à votre apparéil Edge, vous devez coupler les apparéils entre eux. Une fois ce couplage initial effectué, l' apparéil se connecte automatiquement au feu arrêté quand vous commencez votre activité et que le feu arrêté est actif et à portée.

REMARQUE: le feu arrière est compatible avec d'autres apparèils Garmin (Autres apparèils compatibles, page 5).

1 Approchez l'appareil Edge à portée du capteur (3 m).

REMARQUE: tenez-vous à au moins 10 m de tout autre capteur ANT+pendant le couplage.

2 Allumez l'appareil Edge.
3 Sélectionnez > Capteurs > Ajouter le capteur > Tout recherche.
4 Éteignez l'appareil, puis maintenez le bouton de l'appareil Varia enforcé pendant 2 secondes pour activer le mode couplage.

LevoyantLEDd'etatclignote en violet et le feu arriere s'allume.L'appareil resten mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.

5 Sélectionnéz votre capteur puis sélectionnéz Ajouter.

Lorsque le capteur est couplé avec l'appareil Edge, le statut du capteur affiche Connecté. Les icones d'etat (radar) et (de vello) s'affichent dans la bannière en haut de l'écran d'accueil.

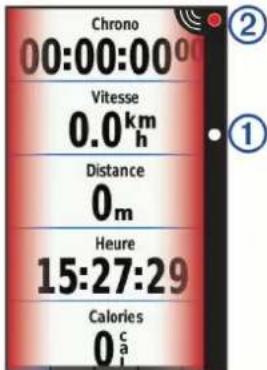

Visualisation du radar sur votre apparéil Edge

Allez vous entrainer.

Les informations de radar apparaissent sur l'écran de données actif.

LevoyantDELde position du vehiculeprogesse dans la colonnea mesure qu'un vehicule se rapproche de vretolo. LevoyantDELde niveaude menace change de couleur selon le niveaou potencieldenace.Le vert indique qu'aucun vehicule n'est detecte.L'orange indique qu'un vehicule est en approche.Le rouge indique qu'un vehicule roulant tres vite se rapproche de yous.

Alertes sonores signalant les vehicules en approche

L'appareil Edge émet un son si l'options correspondante est activée dans les paramétres. Voitre apparéil comprend des alertes sonores pour différentes fonctions. L'alerte sonore des vehicules en approche émet un son unique. L' apparéil émet un seul son au moment où le premier vehicule est détecté. Quand la menace est écARTÉ, l' apparéil émet un nouveau son dés qu'un second vehicule est détecté.

Affichage des widgets

Si vous appeareil est fourni précharge avec plusieurs widgets, vous pouvez en télécharger d'autres lorsque vous couplez votre apparéil avec un smartphone ou un autre apparéil compatible.

1 Depuis l'écran d'accueil, faites glisser votre doigt vers le bas à partir du haut de l'écran.

Le widget des paramêtres s'affiche. Une icône clignotante signifie que l'appareil est en train d'effectuer une recherche. Vous pouvez selectionner n'importe qu'elle icône afin de modifier les paramêtres.

2 Faites glisser votre doigt vers la gauche ou la droite pour afficher plus de widgets.

La prochaine fois que vous ferez glisser votre doigt vers le bas pour afficher les widgets, le dernier widget consulté s'affichera.

Personnalisation des paramètres de l'appareil Varia avec votre Edge 1030

Avant de pouvoir personnelier les parametes de l'appareil Varia avec votre Edge, vous doivent coupler les deux apparèils.

1 Sélectionnez Capteurs > Feux.
2 Sélectionner une option :

• Sélectionnez Activer pour activer le système de faux.
• Sélectionnez Options du réseau > Lampes tímoins pour vérifier que chaque feu de votre système est correctement configuré (Test du système de feu, page 3).
• Sélectionnez un feu pour afficher des informations sur l'appareil et personnelier chaque feu de votre système (Paramétres du système de faux, page 3).

Test du système de faux

1 Sur votre apparéil Edge, Sélectionné ≢ Paramètres > Capteurs > Feux > Options du réseau > Lampes tímoins.
2 Sélectionnez un feu à tester.
Le feu clignote lorsqu'il est connecté.

Paramètres du système de faux

Sur votre apparéil Edge, Sélectionnez Paramétres > Capteurs > Feux, puis sélectionnez un feu couple.

Activer : allume le feu et vous permet de contrôler le feu à distance avec votre apparéil Edge. Vous pouvez désactiver un feu pour le déconnecter du système de feu.

Mode déclairage : définit l'intensité lumineuse et le mode déclairage, ou éteint le feu.

REMARQUE: ce paramètre est disponible lorsque vous scélectionné le paramètre du mode d'éclairage Individuel (Paramétrés du mode d'éclairage, page 3).

Mise à jour du logiciel : permet de rechercher des mises à jour logicielles.

Info produit : permet d'afficher des informations sur l'appareil, le logiciel et la batterie.

Supprimer : vous permet de supprimer un feu couple à partir du système.

Paramètres du mode d'éclairage

Sur votre apparéil Edge, Sélectionnez Paramétres > Capteurs > Feux > Options du réseau > Mode d'éclairage

Auto: permet de régler automatiquement l'intensité lumineuse et le mode d'éclairage en fonction de la luminosité ambiente ou de l'heure de la journée. Ce mode est recommendé pour les trajets quotidiens ou les parcours sur route.
Haute visibilité: active le mode flash du feu ou le paramètre de luminosité le plus élevé.
Sillage: permet de régler automatiquement l'intensité lumineuse et le mode d'éclairage en fonction de la luminosité ambiente ou de l'heure de la journée. Ce mode est recommendé pour le VTT.
Individuel: permet de personneliser l'intensité lumineuse et le mode d'éclairage pour chaque feu de votre système (Paramétres du système deieux,page 3).

Personnalisation des paramètres d'alerte du radar avec votre Edge 1030

Avant de pouvoir personnelier les paramétres d'alerte du radar avec votre apparéil Edge, vous devez coupler les deux apparéils.

Vou puez personnaliser le son et l'affichage des alertes radar de votre apparéil Edge.

1 A partir de votre apparéil Edge, Sélectionnéz ≡ Capteurs.
2 Sélectionnez votre feu arrière.
3 Sélectionnez Détails du capteur > Paramètres d'alerte.
4 Sélectionnez une option.

Informations sur l'appareil

\section*{Caracteristiques techniques}

\section*{Caracteristiques techniques du Varia RTL}

Type de pile Batterie rechargeable lithium-ion intégrée
Autonomie de la batterie du RTL510	Jusqu'à 6 heures en mode fixeJusqu'à 6 heures en mode flash nuitJusqu'à 15 heures en mode flash jourJusqu'à 5 mois en mode veille
Autonomie de la batterie du RTL511	Jusqu'à 10 heures en mode fixEusqu'à 5 mois en mode veille
Plage de températures de fonctionnement	De -20 à 50 °C (de -4 à 122 °F)
Plage de températures de chargement	De 0 à 45 °C (de 32 à 113 °F)
Fréquences radio/protocole 2	4 GHz à 4 dBm nominal ; 24 GHz à 12 dBm nominal
Résistance à l'eau IEC 60529	IPX71
Flux lumineux duvoyant LED du RTL510	20 lm (mode fixe)29 lm (mode flash nuit)65 lm (mode flash jour)
Flux lumineux duvoyant LED du RTL511	7 lm (mode fixe uniquement)

\section*{Caracteristiques techniques d'Varia RDU}

Type de pile Batterie rechargeable	ble lithium-ion intégrée
Autonomie de la batterie jusqu'à 10 heures en utilisation normale
Plage de températures de fonctionnement	De -20 à 60 °C (de -4 à 140 °F)
Plage de températures de chargement	De 0 à 45 °C (de 32 à 113 °F)
Fréquence sans fil 2,4 GHz ANT+ à 4 dBm nominal
Résistance à l'eau IEC 60529 IPX71

Detection du radar

• Le radar détecte les vehicules en approche à une distance pouvant atteindre 140 metres.
• La vitesse du vehicule en approche doit être comprise entre 10 et 160km / h (entre 6 et 99mi / h ).

REMARQUE: le radar ne détecte pas les vehicules qui roulent à la même vitesse que vous velo.

• La largeur du faisceau du radar est de 40 degrés. Cette largeur convient à une couverture radar des courbures classiques des routes.
• Le radar peut détecter jusqu'à huit vehicules en approche.

Modes et intensité du feu arrière

Le mode d'éclairage par défaut du Varia RTL510 est le mode fixe. Vous pouvez activer les modes flash nuit et flash jour de l'appareil en appuyant sur le bouton de l'appareil. Vous pouvez activer le mode veille de l'appareil en appuyant sur le bouton de l'appareil. En mode veille, l'appareil ne détecte pas les vehicules.

Le Varia RTL511 dispose uniquely du mode d'allumage fixe.
Vous peuvent activer le mode veille de l'appareil en appuyant sur le bouton de l'appareil. En mode veille, l'appareil ne detecte pas les vehicules.

Chargement de l'appareil

AVIS

Pour éviter tout risque de corrosion, essuyez soigneusement le port USB, le capuchon étanche et la surface environnante avant de charger l'appareil ou de le connecter à un ordinateur.

L'appareil est alimenté par une batterie intégrée au lithium-ion que vous pouvez charger à l'aide d'une prise murale standard ou d'un port USB de votre ordinateur.

REMARQUE: l'appareil ne se charge pas lorsque la température est en dehors de la plage de températures approuvées (Caracteristiques techniques du Varia RTL, page 4).

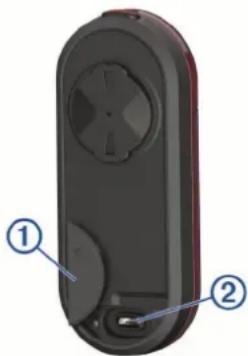

1 Retirez le capuchon etanche du port USB. ②

2 Branchez la petite extrémité du cable USB sur le port USB situé sur l'appareil.
3 Branche la grande extrémité du cable USB sur un adaptateur secteur ou sur le port USB d'un ordinateur.
4 Branchez l'adaptateur secteur sur une prise murale standard.
5 Chargez complètement l'appareil.

LevoyantDELd'etatclignoterapidementenvertlorsque I'appareilestencoursdechargeMENT.LevoyantDELd'etat restevertorsqueI'appareilestchargede

6 Retirez le cable USB et refermez le capuchon etanche.

Conseils pour charger l'appareil

• Branchez le chargeur à l'appareil.

VouspouverezchargerI'appareil enbranchantle cableUSBa un adaptateursecteurapprovéparGarmin aI'aide d'une prise murale standard ou d'un port USB devoire ordinateur.II fautcompter5heures pourrechargerune batterie videvia un ordinateur,contré3heuresaI'aide d'une source d'alimentationCA.

• Vous pouvez débrancher le chargeur de l'appareil quand le voyant DEL d'etat est vert et ne clignote pas.
• Vous pouvez voir le niveau de la batterie (les) le widget des paramètres de votre Edge 1030 (Affichage des widgets, page 3).

Entretien de l'appareil

AVIS

Pour éviter tout dommage permanent, ne conservez pas l'appareil à un endroit où il pourrait être exposé de manière prolongée à des températures extremes.

Evitez d'utiliser des nettoyants chimiques, des solvants ou des repulsifs contre les insectes pouvant endommager les parties en plastique et les finitions.

Fixez le capuchon étanche hermetiquement pour éviter d'endommager le port USB.

Nettoyage de l'appareil

AVIS

N'utilise pas de chiffon ou d'autre matériel susceptible de rayer la lentille à l'avant de l'appareil. Des rayures sur la surface de la lentille peuvent alterer les performances du radar.

• Éliminez la boue et la saleté générées sur la superficie du capuchon étanche.
• Àprous avoir fermé le capuchon étanche, rincez l'appareil sous l'eau courante.

Après le nettoyage, laissez bien secher l'appareil.

Autres appareils compatibles

Couplage du feu arrière avec un apparéil Edge compatible

Cette tache concerne les apparèils Edge 1000, 820, 520 et 130. Si vous appareil n'est pas dans la liste, rendez-vous sur buy.garmin.com.

1 Approchez l'appareil Edge à portée du capteur (3 m). REMARQUE: tenez-vous à au moins 10 m de tout autre capteur ANT+ pendant le couplage.
2 Allumez l'appareil Edge.
3 Dans le menu Capteurs, selectionnez Ajouter le capteur > Tout rechercher.
4 Éteignez l'appareil, puis maintenez le bouton de l'appareil. Varia enforcé pendant 2 secondes pour activer le mode couplage.

LevoyantLEDd'etat clignote en violet et le feu arriere s'allume.L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.

5 Sélectionnez votre capteur.

Lorsque le capteur est couplé avec votre apparéil Edge, les iconées d'etat du radar et des faux de velo s'afficht.

Couplage du feu arrière avec une montre Garmin compatible

Cette tâche concerne les montres Forerunner 935, fénix 5 et vivoactive 3. Si vous appeareil n'est pas dans la liste, rendez-vous sur buy.garmin.com.

1 Approchez la montre à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre capteur ANT+ pendant le couplage.
2 Allumez la montre Garmin.
3 Dans le menu Paramétres, Sélectionnez Capteurs et accessoires > Ajouter nouveau > Tout rechercher.
4 Éteignez l'appareil, puis maintenez le bouton de l'appareil. Varia enforcé pendant 2 secondes pour activer le mode couplage.

LevoyantLEDd'etat clignote en violet et le feu arriere s'allume.L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.

5 Sélectionnez votre capteur.

Lorsque le capteur est couplé avec votre montre Garmin, les icones d'etat du radar et des faux de velo s'affichent.

Dépannage

Réinitialisation de l'appareil

Vou puez réinitialiser l'appareil s'il cesse de répondre.

Maintenez le bouton de l'appareil enforcé pendant

8 secondes et attendez que les voyants DEL s'eteignent pour le relacher.

Toute réinitialisation annule les couplages de l'appareil.

Mise à jour du logiciel du feu arrêté avec votre apparéil Edge

Avant de pouvoirmettre a jour le logiciel du feu arrriere, vous nevez coupler le feu arriere avec votre apparéil Edge, disposér d'un compte Garmin Connect et coupler l' apparéil Edge avec un smartphone compatible.

1 Approchez l'appareil Edge à moins de 3 m (10 pi) du feu arrêté.
2 Synchronisez votre appareil Edge avec l'application Garmin Connect Mobile.

Lorsqu'un nouveau logiciel est disponible, l'appareil vous invite àmettreà jourlelogiciel.

3 Suivez les instructions presentes à l'écran.

LevoyantLED du feu arriere clignote en bleu et en vert pour indiquer que l'appareil est en cours de mise a jour.À la fin de la mise a jour,levoyantLED clignote dix fois en vert.

Voyant DEL d'etat du feu arrêt pour les mises à jour logicielles

Activité DEL État
Bleu et vert - clignotement	L'appareil télécharge un logiciel.
Vert clignotant La mise à jour	ur logicielle est terminée et réussie.
Rouge - clignotement La mise à jour	ise à jour logicielle a échoué.

Mises à jour produit

SurVote ordinateur,installezGarminExpress (www.garmin.com/express).

Ceci vous permet d'acceder facilement aux services suivants pour les apparèils Garmin :

• Mises à jour logicielles
• Enregistrement du produit

Mise à jour du logiciel avec l'application Garmin Express

Avant de pouvoirmettre a jour lelogiciel de vourteappareil,vous neveztelecharger l'applicationGarminExpress.

Vous pouvezmettrea jourlelogiciel du feu arriere a l'aide de I'applicationGarminExpress.

1 Connectez le feu arrêté à votre ordinateur à l'aide du cable USB.

Garmin Express recherche automatiquement les mises à jour logicielles et les envoie sur votre apparéil.

2 Suivez les instructions presentes à l'écran.
3 Deconnectez l'appareil et mettez-le sous tension.

LevoyantLED du feu arriere clignote en bleu et en vert pour indiquer que l'appareil est en cours de mise a jour.À la fin de la mise a jour,levoyantLED clignote dix fois en vert.

Le feu arrêté est déconnecté de l'appareil Edge

AVENTISSEMENT

Si le feu arrirée n'est pas connecté ou s'il n'envoise pas de données du radar et des faux vers l'appareil Edge, Garmin recommende d'arrêter de rouler et de contrôle l'état des appareils à un endroit protégé.

• Eteignez les deux apparèils, puis rallumez-les.
• Couplez les apparèils (Couplage du feu arrière avec votre Edge 1030, page 2).

L'appareil Varia RTL envoie les données du radar et des feu 己 à l'appareil Edge. L'appareil Edge affiche qu'il est connecté.

Le feu arrière ne répond pas

Lors d'un parcours, si levoyant LED d'etat du feu arrirere s'allume en rouge, cela signifie que l'appareil a renvoye une erreur.

• Vérifiez que l'appareil est utilisé lorsque la température est située dans la plage de températures de fonctionnement approvées (Caracteristiques techniques du Varia RTL, page 4).
• Éteignez l'appareil, puis rallumez-le.
  Vous pouvez contrôler le niveau de charge de la batterie dans le menu Capteurs de votre apparéil Edge.
• Evitez plusieurs sources d'interférences radar.

La détction radar ne fonctionne pas en interieur

L'appareil Varia RTL est.Reglé pour détector des vehicules en extérieur. Si vous allumez l'appareil en interieur, il se peut qu'une alerte de saturation se déclenché. Une fois à l'extérieur, l'appareil returne à son fonctionnement normal.

Levoyant DEL d'etat devient rouge lorsquell'appareil est en cours de chargement

• Contrôlez l'etat du cable USB, des connecteurs et des ports.
• Vérifiez que la source d'alimentation générale effectivement les tensions nécessaires.

Voupez le vérifier de différentes manières. Par exemple, vérifie si les autres apparciels alimentés par la même source fonctionnement.

• Vérifiez que l'appareil se charge lorsque la température est située dans la plage de températures de chargement approuvees (Caracteristiques techniques du Varia RTL, page 4).

Le feu arrêté est déconnecté de l'appareil Varia RDU.

AVENTISSEMENT

Si le feu arrirée n'est pas connecté ou s'il n'envoipe pas de données vers l'appareil Varia RDU, Garmin recommende d'arrêter de rouler et de contrôle l'état des appareils dans un endroit protégé.

Si levoyant DEL de niveau de menace est rouge et si levoyant DEL REAR est eteint,le feu arriere n'est pas connecté à l'appareil Varia RDU.

• Eteignez les deux apparèils, puis rallumez-les.
  Vouss pouvez contrôler le niveau de charge de la batterie lorsque vous rallumez les apparèils. Les voyants du feu arrrière s'allument à l'horizontal pour indiquer le niveau de charge de la batterie.
• Couplez les apparèils (Couplage du feu arrêté avec l'appareil RDU, page 6).

Couplage du feu arrêté avec l'appareil RDU

L'appareil Varia RDU ne peut être coupé qu'avac un seul feu arrrière à la fois.

REMARQUE: si votre feu arrière était vendu avec un apparéil RDU, les apparéils sont déjà couplés.

1 Maintenez le bouton de l'appareil Varia RDU enforcé pendant 5 secondes.

LevoyantLED de niveau de menace clignote en violet.

2 Allumez le feu arrriere.
3 Rapprochez les appareils à moins d'1 cm l'un de l'autre et patientez pendant la phase de connexion. Levoyant LED Varia RDU (phase au bleu fixe et le voyant LED de niveau de menace passé au vert fixe. Levoyant LED d'etat Varia RTL clignote en bleu.

Joints toriques de remplacement

Des courroies (joints toriques) de remplacement sont disponibles pour les supports de fixation.

REMARQUE : n'utilise que des courroies en EPDM (Ethylene Propylène Diene Monomère). Rendez-vous sur le site http://buy.garmin.com ou contactez votre revendeur Garmin.

Informations complémentaires

• Rendez-vous sur www.support.garmin.com pour profiter d'autres manuels, articles et mises à jour logicielles.
• Rendez-vous sur le site www.garmin.com/intosports.
• Rendez-vous sur le site www.garmin.com/learningcenter.
• Rendez-vous sur le site http://buy.garmin.com ou contactez vous revendeur Garmin pour plus d'informations sur les accessoires en option et sur les pieces de rechange.

Index

A
accessoires 6
appareil, entretien 5

B batterie 2 chargement 6

C
capteurs ANT+ 3
characteristiques techniques 4
chargement 4
couplage 2, 3, 5, 6
courroires 6

D
dépannage 4,6

E Edge 2-5 entrainement en salle 6

F fenix 5 Forerunner 5

G
Garmin Express 5 mise a jour du logiciel 5
GPS, signal 3

installation 1,2 installation de l'appareil 1,2

J joints toriques. Voir courroies

L
logiciel, mise à jour 5
luminosite 3

M
mises à jour, logiciel 5
modes d'éclairage 4

N nettoyage de l'appareil 5

P
paramétres 3,4
personnalisation de l'appareil 2
pile 1
chargement 4

R réinitialisation, appareil 5

S
signaux satellites 3
smartphone 3

T tonalités 2,3 touche Marche/Arrêt 1 touches 1,2

USB5
