Caractéristiques techniques	Marteau perforateur 3 fonctions : perçage, percussion, burinage
Puissance	800 W
Énergie d'impact	2,8 J
Vitesse à vide	0-1000 tr/min
Fréquence d'impact	0-4500 impacts/min
Capacité de perçage dans le béton	De 4 à 26 mm
Poids	3,2 kg
Utilisation	Idéal pour le perçage dans le béton, la maçonnerie et le burinage
Maintenance	Vérifier régulièrement les balais de charbon et nettoyer les filtres
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales	Garantie de 3 ans, compatible avec les accessoires SDS Plus

FOIRE AUX QUESTIONS - DW541K DEWALT

Quel type de perceuse est le DEWALT DW541K ?

Le DEWALT DW541K est un marteau perforateur, conçu pour le perçage dans le béton, la maçonnerie et d'autres matériaux durs.

Quelle est la puissance du DEWALT DW541K ?

Le DEWALT DW541K dispose d'une puissance de 1050 W, ce qui permet une performance accrue lors de l'utilisation.

Comment changer le foret sur le DEWALT DW541K ?

Pour changer le foret, dévissez le mandrin à la main ou à l'aide d'une clé, insérez le nouveau foret, puis resserrez le mandrin jusqu'à ce qu'il soit bien fixé.

Le DEWALT DW541K est-il adapté pour un usage professionnel ?

Oui, le DEWALT DW541K est conçu pour un usage intensif et professionnel, offrant durabilité et performance.

Comment puis-je résoudre un problème de surchauffe avec le DEWALT DW541K ?

Assurez-vous que l'outil est utilisé dans des conditions appropriées et qu'il ne bloque pas. Laissez l'outil refroidir si vous constatez une surchauffe, et vérifiez que les ouvertures de ventilation ne sont pas obstruées.

Quelle est la capacité de perçage maximale du DEWALT DW541K ?

Le DEWALT DW541K peut percer jusqu'à 30 mm dans le béton, 13 mm dans l'acier et 40 mm dans le bois.

Y a-t-il des accessoires fournis avec le DEWALT DW541K ?

Oui, le DEWALT DW541K est généralement fourni avec un ensemble d'accessoires, y compris des forets et un coffret de transport.

Quelle est la garantie offerte avec le DEWALT DW541K ?

Le DEWALT DW541K est généralement couvert par une garantie de 3 ans, qui inclut des réparations gratuites et un service client.

Comment nettoyer et entretenir le DEWALT DW541K ?

Pour nettoyer le DEWALT DW541K, utilisez un chiffon sec pour enlever la poussière et les débris. Assurez-vous également de vérifier et de lubrifier les pièces mobiles selon les recommandations du manuel d'utilisation.

Le DEWALT DW541K est-il équipé d'un mode de percussion ?

Oui, le DEWALT DW541K dispose d'un mode de percussion pour faciliter le perçage dans des matériaux durs comme le béton.

MODE D'EMPLOI DW541K DEWALT

Importantes mesures de sécurité

AVERTISSEMENT: Afin de réduire les risques d'incendie, de sécessues électriques ou de blessures lorsqu'on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes.

LIRE TOUTES LES DIRECTIVES.

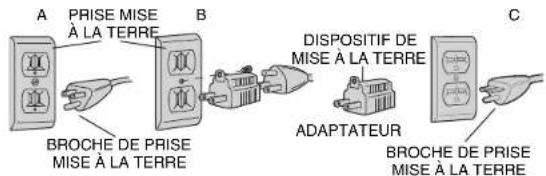

Mise à la terre

L'util devrait être mis à la terre lors de son utilisation afin de protégger l'utilisateur contre les risques de sécousses électriques. L'util est doté d'un cordon trifilaire et d'une fiche à trois broches de type mis à la terre qui s'insère dans une prise mise à la terre. Le conducteur vert (ou vert et jaune) du cordon est le fil de mise à la terre. Ne jamais raccorder le fil vert (ou vert et jaune) à une borne sous tension. Lorsque l'util est conçu pour receivevoir une alimentation de moins de 150 volts, il est doté d'une fichesemblable à celle illustrée à la figure A. Lorsque l'util est conçu pour receivevoir une alimentation variant entre 150 et 250 volts, il est doté d'une fichesemblable à celle illustrée à la figure D. On peut se procurar un adaptateur (fig. B et C) pour brancher une fichesemblable à celle de la figure A dans des prises à deux orifices. Il faut alors relier la tige, la cosse ou le dispositif similaire de couleur verte à une mise à la terre permanente ( comme une prise bien mise à la terre). Il n'y a pas d'adaptateur pour

la fiche illustrée à la figure D. L'ADAPTATEUR ILLUSTRÉ AUX FIGURES B ET C NE POT PAS ETRE UTILISÉ AU CANADA. Utiliser seulement des cordons de rallonge trifilaires qui acceptent des fiches à 3 broches et des prises à 3 orifices qui acceptent la fiche de l'outil. Remplacer ou réparer les cordons endommagés.

Mesures de sécurité pour tous les outils

• BIEN DÉGAGER LA SURFACE DE TRAVAIL. Des surfaces et des établis encourrés peuvent être la cause de blessures.
• TENIR COMPTE DU MILIEU DE TRAVAIL. Protégé les outils électriques de la pluie. Ne pas s'en servir dans des endroits humides ou mouillés. Bien éclairer la surface de travail. Ne pas se servir de l'outil en présence de liquides ou de vapeurs inflammables.
• SE PROTEGER CONTRE LES SECOUSSES ÉLECTRIQUES.
  Éviter tout contact avec des objets mis à la terre, comme des tuyaux, radiateurs, ciusinières, réfrigerateurs et autres objets du genre.
• ÉLOIGNER LES ENFANTS. Tous les visiteurs doivent être tenus à l'écart de l'air de travail et il faut les empêcher de toucher à l'outil ou au cordon de rallonge.
  RANGER LES OUTILS INUTILISÉS. Il faut ranger les outils dans un endroit sec, situé en hauteur ou fermé à clé, hors de la portée des enfants.
• NE JAMAI ASFORER L'OUTIL. Afin d'obtenir un rendement sur et efficace, utiliser l'outil à son rendement nominal.
• UTILISER L'OUTIL APPROPRIÉ. Ne jamais exiger d'un petit outil ou d'un accessoire le rendement d'un outil de fabrication plus robuste. Se servir de l'outil selon l'utilité.

• PORTER DES VÉTEMENTS APPROPRIÉS. Éviter de porter des vêtements amples et des bijoux qui peuvent être happés par les pieces en mouvement. Porter des gants de caoutchouc et des chaussures à semelle antidérapante pour travailler à l'extérieur. Protégger la chevelure si elle est longue.

• PORTER DES LUNETTES DE SECURITE. Porter également un masque respiratoire si le travail de coupe produit de la poussière

• NE PAS MANIPULER LE CORDON DE FAÇON ABUSIVE. Ne pas transporter l'outil par le cordon ni tirer sur ce dernier pour le débrancher de la prise. Éloigner le cordon des sources de chaleur, des flâques d'huile et des arêtes tranchantes.
  ASSUJETTI R LA PIECE. Immobiliser la pièce à l'aide de brides ou d'un étau. On peut alors se servir des deux mains pour faire fonctionner l'outil, ce qui est plus sur.
• NE PAS DEPASSER SA PORTE. Toujous demeurer dans une position stable et garder son équilibre.
• PRENDRE SOIN DES OUTILS. Conserver les outils propres pour qu'ils donnant un rendement supérieur et sur. Suivre les directives concernant la lubrification et le remplacement des accessoires. Inspectoré régulièrement le cordon de l'util et le faire réparer au besoin à un atelier d'entretien autorisé. Inspectoré régulièrement les cordons de rallonge et les replacier lorsqu'ils sont endommages. S'assurer que les poignées sont toujours propres, sèches et libres de toute tache d'huile ou de graisse.
  DEBRANCHER OU VERROUILLER EN POSITION HORS TENSION LES OUTILS NON UTILISÉS. Respecte cette mesure lorsqu'on ne se sert pas de l'outil, ou qu'on doit le réparer ou en changer un accessoire ( comme une lame, un ford ou un couteau).
• ENLEVER LES CLES DE RÉGLAGE. Prendre l'habitude de vérifier si les clés de réglage ont été retirees avant de faire démarrer l'outliq.
• EVITER LES DEMARRAGES ACCIDENTNELS. Ne pas laisser le doigt sur l'interruuteur lorsqu'on transporte l'outil. S'assurer que l'interrupteur est à la position hors circuit lorsqu'on branche l'outil.
• CORDONS DE RALLYNGE. S'assurer que le cordon de rallonge est en bon état. Lorsqu'on se sert d'un cordon de rallonge, s'assurer qu'il est de calibre approprié pour la tension nécessaire au fonctionnement de l'outil. L'utilisation d'un cordon de calibre inférieur occasionne une baisse de tension entrainant une perte de

puissance et la surchauffe. Le tableau suivant indique le calibre approprié selon la longueur du cordon et les mentions de la plaque signalétique de l'outil. En case de doute, utiliser un cordon de calibre supérieur. Le chiffre indiquant le calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Tension Longueur totale du cordon en pieds

120V0-2526-5051-100101-150

240V.0-50.51-100.101-200.201-300

Intensite (A)

Intensite (A) A

Calibre moyen de fil (AWG)

moins plus

+

0 - 6 1 8 1 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7

CORDONS DE RALLONGE PREVUS POUR L'EXTÉRIEUR.
Lorsque l'outil est utilisé à l'exterieur, ne se servir que d'un cordon de rallonge concu pour l'exterieur et portant la mention appropriée.
- DEMEURER VIGILANT. Travailler avec vigilance et faire preuve de bon sens. No pas se servir de l'outil jusqu'on est fatigué.
- VÉRIFIER LES PIECES ENDOMMAGEES. Avant de continuer à utiliser l'outil, il faut vérifier si le protector et toute autre piece endommage remplit bien la fonction pour laquelle il a été prévu. Verifier l'alignement et les attaches des pieces mobiles, le dégrée d'usure des pieces et leur montage, ainsi que tout autre facteur susceptible de nuire au bon fonctionnement de l'outil. Faire réparer ou replacer tout protector et toute autre piece endommage dans un centre de service autorisé, sauf si leprésent guide fait mention d'un avis contraire. Confier le Replacement de tout interrupteur défectueux à un centre de service autorisé. Ne jamais se servir d'un outil dont l'interrupteur est défectueux.

Mesures de sécurité relatives aux perceuses rotatives

• PORTER DES LUNETTES DE SECURITE ou tout autre équipement protector pour les yeux.
• PORTER DES PROTEGE-TYMPANS lorsqu'on effectue des travaux de perçage à percussion sur de longues périodes.
  TOUJOURS UTILISER LA POIGNEE LATERALE fournie avec l'outil. Saisir fermement l'outil en service.
• NE PAS DEPASSER SA PORTEE. Toutjours demeurer dans une position stable et garder son équilibre. Le cas échéant, se servir unquèment de "plates-formes, d'échelles et d'échafauds 1 sécurités afin de travailler en toute sécurité.
• Les outils et les accessoires deviennent chauds au toucher lorsqu'on s'en sert. Porter des gants pour y toucher.
• MISE EN GARDE : Lorsqu'on perce ou qu'on visse dans les murs, les planchers ou tout autre endroit où peuvent se trouver des fils sous tension, NE PAS TOUCHER AUX COMPOSANTS METALLIQUES A L'AVANT DE L'OUTIL. Ne le saisir que par ses poignées en plastique afin de se protéger des secousses électriques que provoqueraient le contact du foret avec un fil sous tension.

CONSERVER CES MESURES À TITRE DE RÉFERENCE.

Moteur

Un moteur DrWALT entraîne cê outil DrWALT. Veiller à ce que la tension d'alimentation soit conforme aux exigences de la plaque signalétique de l'outil.

Une baisse de tension de plus de 10 p. 100 peut entrainer une perte de puissance et la surchauffe. Tous les outils DeWALT sont essayés avant de quitter l'usine. Lorsque celui-ci refuse de fonctionner, vérifier la source de courant électrique.

Poignée latorial et jauge de profondeur

Par souci de commodité, la poignée latérale s'installe à l'avant ou à l'arrière de l'util. Se servir de l'util seulement lorsque la poignée latérale est bien installée.

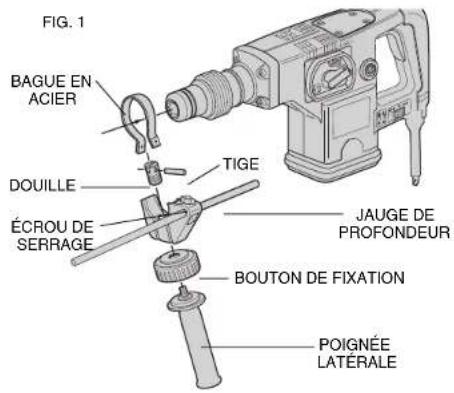

INSTALLATION A L'AVANT (FIG.1)

1. Dévisser la poignée latérale et en démonter le dispositif de sorrago.
2. Enclencher la bague en acier sur le collet derrière le portebout. En serrer les extrémites l'une contre l'autre, installer la douille et y insérer la tige.
3. Installer le dispositif de serrage de la poignée laterale et visser le bouton de fixation en place. Ne pas serrer.
4. Insérer laJAuge de profondeur reglable dans le trou
5. Visser la poignee latere dans le bouton de fixation et serrer celui-ci.
6. Placer la poignée latérale à la position voulue. Pour percer à l'horizontale à l'aide d'un gros forest, placer la poignée latérale à un angle d'environ 20^ afin d'en optimiser la maitrise.
7. Verrouiller la poignée latéraie en place en serrant le bouton de fixation.

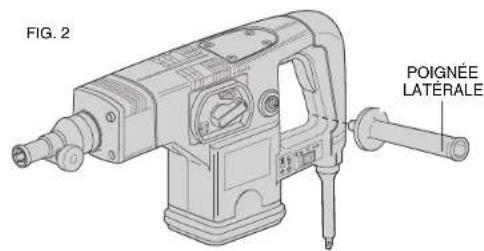

INSTALLATION A L'ARRIERE (FIG. 2)

1. Devisser la poignée latérale et la retirer de la position avant. Laisser le dispositif de montage de la poignée latérale dans la position avant de façon à pouvoir se servir de la jauge de profondeur.
2. Visser la poigne latore directement dans l'une des positions à l'arriere d'un côté ou de l'autre de l'outil.

1. Desserrer l'écrou de serrage et insérer le foret dans le port-embout.
2. Pousser le foret dans une surface et regler la jauge de profondeur

FIG.4

à la profondeur voulue pour le trou (la distance entre l'extrémité du foret et celle de la jauge).

1. Resserrer l'écrou de serrage.

NOTE: Ce réglage peut se faire même si la poignée latérale n'est pas en place.

Installation et retrait d'accessoires à tige cannelée

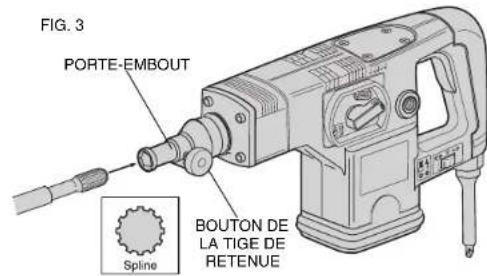

FIG.3:(MODELES DW531,DW530,DW532 ET DW533)

METTRE L'OUTIL HORS TENSION ET LE DEBRANCHER.

1. Déverrouiller le porte-embout en enfonçant le bouton de la tige de retenue et en le maintainant onnéf.
2. Insérer à fond la tige du foret
3. Relacher le bouton de la tige de retenue.
4. Tirer sur le foret pour s'assurer qu'il est bien bloqué.
5. Pour-retirer le foret de l'outil, il suffit de déverrouiller le port-embout de la manière décrite précédemment.

Installation et retrait d'accessoires

SDS-max

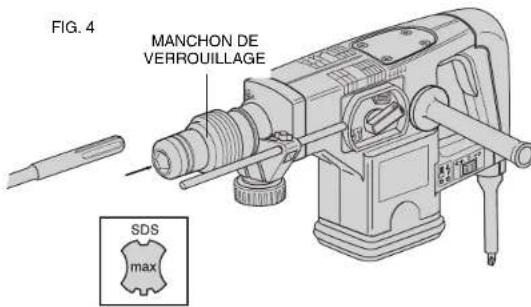

FIG.4:(MODELES DW540, DW541 ET DW545)

METTRE L'OUTIL HORS TENSION ET LE DEBRANCHER.

1. Tirer le manchon de verrouillage du porte-embout vers l'arrière et insérer la tige du foret.
2. Faire tourner le foret légerement jusqu'à ce que le manchon s'enclenche en place.

3. Tirer sur le foret pour s'assurer qu'il est bien bloqué. En mode de perçage à percussion, le foret doit pouvoir se déplacer de plusieurs centimétres autour de son axe lorsqu'il est bloqué dans le porte-embout.

4. Pour-retirer le foret de l'outil, il suffit de tirer le manchon de verrouillage du porte-embout vers l'armière et de retarder le foret du porte-embout.

Caracteristique de demarrage en douceur (DW541, DW532, DW533 et DW545)

La caractéristique de démarge en douceur permet à l'util d'accélérez graduallement afin d'évier le déplacement du foret hors de l'emplacement voulo pour le trou au moment du démarage. Cette caractéristique réduit également l'effect du couple immédiat transmis aux engrenages et à l'utilisateur lorsque le foret se trouve dans un trou existant au moment du démarge du perçage à percussion.

Français

Embrayage à limiteur de couple

Toutes les perceuses rotatives sont dotées d'un embrayage à limiteur de couple afin de minimiser l'effet de couple maximal transmis à l'utilisateur en cas de blocage du foret. Cette caractéristique prévent égalément le calage du moteur et des engrenages. L'embrayage à limiteur de couple est régólè en usine et on ne peut pas le régler.

Régulateur electronique de vitesse et de force de frappe (Modèles DW541, DW532, DW533 et DW545)

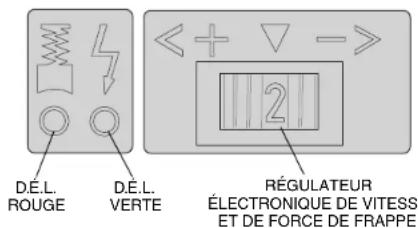

(FIG. 5) Le régulateur électronique de vitesse et de force de frappe permet d'utiliser de petits forets sans risque de les briser, de percher des matériaux légers et friabies sans production d'éclats et de moyen maitriser l'outil afin de ciseler avec précision. Faire ce qui suit pour régler le régulateur: Régler le cadran au niveau voulou. Plus le chiffre est élevé, plus la vitesse et la force de frappe sont élevées. L'outil est des pus souples et des plus adaptables pour de nombreuses utilisations différentes grâce à des réglages variant de « 1 » à « 5 » (pleine puissance). Le réglage varie en fonction de la dimension du forest et de la durée du matériel à percher.

FIG. 5

Sélecteur de mode de fonctionnement

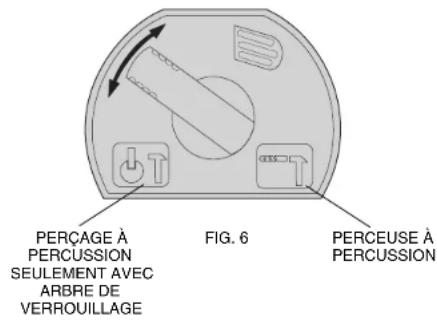

(FIG. 6) La perceuse rotative (tous les modèles, sauf le modele DW530) peut servir en deux modes de fonctionnement : enperçage à percussion (action simultanée de rotation et de frappe pour percer le béton et la maconnerie) et en perçage à percussion avec l'arbre verrouille (frappe seulement, pour les travaux légers deburinage, de ciselage et de démolition). Le ciselage peut se faire en8 positions différentes.

NOTE: Dans ce dernier mode, la perceuse peut également servir de levrier pour dégager un ford coïncé.

Pour désigner le mode de fonctionnement voulu, faire tourner le levier du sélecteur au-dessus du dispositif de verrouillage de sureté jusqu'à ce qu'il couvre le symbole.

TÉMOINS D'ENTRETIEN ET DE FONCTIONNEMENT À D.E.L. (MODELES DW541, DW532, DW533 ET DW545)

(FIG. 5) Le témoin d'entretien à D.E.L. ROUGE s'allume lorsque les balais sont presque usés afin d'indiquer qu'il faut les replacier. Au bout d'environ 8 heures d'utilisation après que le témoin soit allumné, le moteur s'arrête automatiquement. Confier l'outil au personnel d'un centre de service DeWALT pour lui faire subir une inspection et un entretien de routine.

Le témoin de fonctionnement à D. É. L. VERTE s'allume lorsque l'outil est mis sous tension. Lorsque le témoin s'allume mais que l'outil ne démarre pas, cela signifie que le moteur est défectueux. Lorsque le témoin ne s'allume pas et que l'outil ne démarre pas, cela signifie que l'interrupteur ou le cordon est défectueux.

PERCAGE A L'AIDE D'UN FORET PLEIN

1. Régler le régulateur de vitesse et de force de frappe (modèle DW541, DW532, DW533 et DW545).
2. Régler le sélection de mode de fonctionnement au mode de perçage à percussion (tous les modélles sauf le modele DW530).

3. Insérer le foret approprié.

4. Regler la poignée laterale.

5. Le cas échéant, régler la jauge de profondeur.
6. Marquer l'emplacement du trou à percer.
7. Placer le foret sur I'emplacement et enforcer I'interrupteur.
8. Pousser avec la force nécessaire jusqu'à ce que la frappe se fasse en douleur. Il faut exercer seulement la pression nécessaire pour engager le mécanisme. Une pression excessive n'accélérite pas le processus.
9. Pour arrêter l'outil, relâcher l'interrupteur. Toujoursmettre l'outil HORS TENSION à la fin des travaux et avant de le débrancher.

PERCAGE A L'AIDE D'UN TRÉPAN CAROTTIER

1. Faire tourner le régulator jusqu'à la position de couple maximal (modèle DW541, DW532, DW533 et DW545).
2. Regler le selecteur de mode de fonctionnement au mode de perçage à percussion (tous les modèles sauf le modele DW530).
3. Regler la poignee laterale.
4. Monter le foret de centrage et la tige de l'adaptateur sur le trépan carottier.
5. Placer le foret de centrage sur la marque de l'emplacement et enforcer l'interrupteur.

NOTE : Dans le cas de certains trépans carottiers, il faut retarder le forêt de centrage lorsqu'il est enforcé à environ 1 cm. Le cas échéant, le retarder et continuer à percer.

1. Lorsqu'on perce une structure plus épaissé que la longueur du trépan carottier, il faut brisser à intervalles réguliers le cylindre de béton qui se trouve dans le trépan. Afin d'éviter le bris non voulu de béton autour du trou, il faut d'abord percher à travers toute la structure un trou dont le diamètre correspond à celui du forest de centrage. On perce ensuite la moitié du trou voulu de chaque côte de la structure.
2. Pour arrer l'outil, relacher l'interrupteur. Toujournsmettre l'outil HORS TENSION a la fin des travaux et avant de le debrancher.

1. Choisir le mode de perçage à percussion avec l'arbre verrouillé pour tous les modèles sauf le modele DW530 pour lequel ce n'est pas nécessaire.
2. Régler le régulateur à la force de frappe voulue.
3. Insérer le ciseau approprié et le faire tourner à la main jusqu'à ce qu'il s'enclenché dans la position voulue. Dans le cas des forestes à tige cannelée, utiliser un outil d'insertion de 3/4 po hexagonal et de 21/32 po rond. Dans les cas des modèles SDS Max, utiliser un outil d'insertion SDS Max.
4. Regler la poignee laterale.
5. Enforcer l'interrupteur et commencer a travailler.
6. User de la force nécessaire pour empêcher le ciseau de rebondir. Une pression excessive n'accélére pas le processus.
7. Pour arrer l'util, relacher l'interrupteur. Toujoursmettre l'util HORS TENSION à la fin des travaux et avant de le débrancher.

Accessoires

Les accessoires recommands pour l'outil sont vendus séparément chez le distributeur ou au centre de service de la région.
MISE EN GARDE : L'utilisation de tout accessoire non recommendé peut être dangereuse.

Reparations

Pour assurer la SECURITE D'EMPLOI et la FIABILITÉ de l'outil, n'en confier la réparation, l'entretien et les rajustements (y compris l'inspection des balais) qu'à un centre de service ou à un atelier d'entretien autorisé n'utilisant que des pièces de rechange identiques.

Garantie complète

Les outils industriels de service intensif DcWALT sont garantis pendant un an a partir de la date d'achat. Toute piece d'un outil DcWALT qui s'avait defectueuse en raison d'un vice de matière ou de fabrication sera reparée sans frais. Pour obtenir de plus amples renseignements sur les reparations couvertes para garantie, composer le 1 (800) 4-DeWALT. Il suffit de returner l'outil complèt à un centre de service DcWALT. La presente garantie ne couvres pas les accessoires ni les avaries dues aux reparations tentées ou effectuees par des tiers. Les modalités de la presente garantie donnet des droits légaux spécifique. L'utiliseur peut également se prévaloir d'autres droits selon l'etat ou la province qu'il habite. En outre, la garantie suivante couvre les outils DeWALT.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour quelque raison que ce soit, l'outil ne donne pas entiere satisfaction, il suffit de le returner où il a ete achete dans les 30 jours suivant la date d'achat afin obtenir un remboursement integral. Priere de returner I'otil complet port paye. Une preuve d'achat peut etre requise.

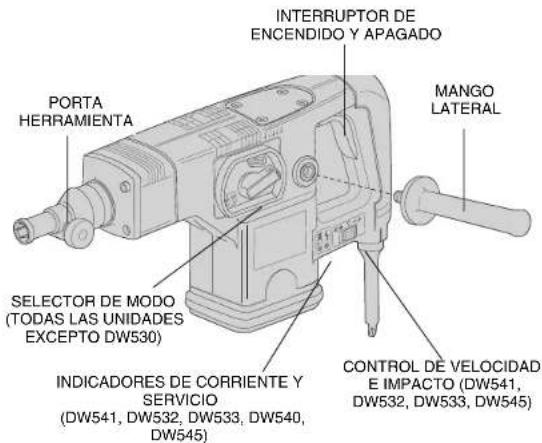

Epecificaciones

Embrague de par limitado
