CS 1611 - Réfrigérateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale brute	286 litres
Capacité nette réfrigérateur	202 litres
Capacité nette congélateur	84 litres
Classe énergétique	A++
Niveau sonore	39 dB
Dimensions (H x L x P)	186 cm x 60 cm x 65 cm
Poids	70 kg
Système de froid	Froid statique
Nombre de tiroirs congélateur	3 tiroirs
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de la température, alarme de porte ouverte
Utilisation	Réfrigération des aliments et boissons, congélation des aliments
Maintenance	Dégivrage manuel, nettoyage régulier des surfaces
Réparation	Assistance technique recommandée pour les pannes
Sécurité	Verrouillage de sécurité, conformité aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CS 1611 LIEBHERR

Pourquoi mon réfrigérateur LIEBHERR CS 1611 ne refroidit-il pas correctement ?

Vérifiez que le réfrigérateur est bien branché et que la prise fonctionne. Assurez-vous également que la température est réglée correctement et que les vents d'air ne sont pas obstrués par des aliments.

Comment nettoyer les bacs à légumes du réfrigérateur ?

Retirez les bacs à légumes et lavez-les à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

Que faire si le réfrigérateur émet un bruit étrange ?

Les bruits peuvent être normaux, mais si le bruit est inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur ou les ventilateurs.

Quel est le moyen de dégivrer le réfrigérateur ?

Pour dégivrer, éteignez le réfrigérateur et laissez la glace fondre naturellement. Évitez d'utiliser des objets pointus pour retirer la glace afin de ne pas endommager les parois.

Pourquoi la lumière intérieure ne s'allume-t-elle pas ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la. Si la lumière ne s'allume toujours pas, il peut y avoir un problème électrique ou un défaut du circuit interne.

Comment régler la température du réfrigérateur ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur pour régler la température. La température idéale se situe entre 3 et 5 degrés Celsius.

Mon réfrigérateur LIEBHERR CS 1611 a une odeur désagréable, que faire ?

Vérifiez les aliments pour voir s'ils sont périmés. Nettoyez les étagères et les bacs avec un mélange d'eau et de vinaigre pour éliminer les odeurs.

Comment puis-je optimiser l'espace de stockage dans mon réfrigérateur ?

Organisez les aliments par catégorie et utilisez des bacs de rangement pour les petits articles. Évitez de surcharger le réfrigérateur pour permettre une circulation d'air adéquate.

MODE D'EMPLOI CS 1611 LIEBHERR

réfrigérateur-congélateur

NoFrost

Page 21

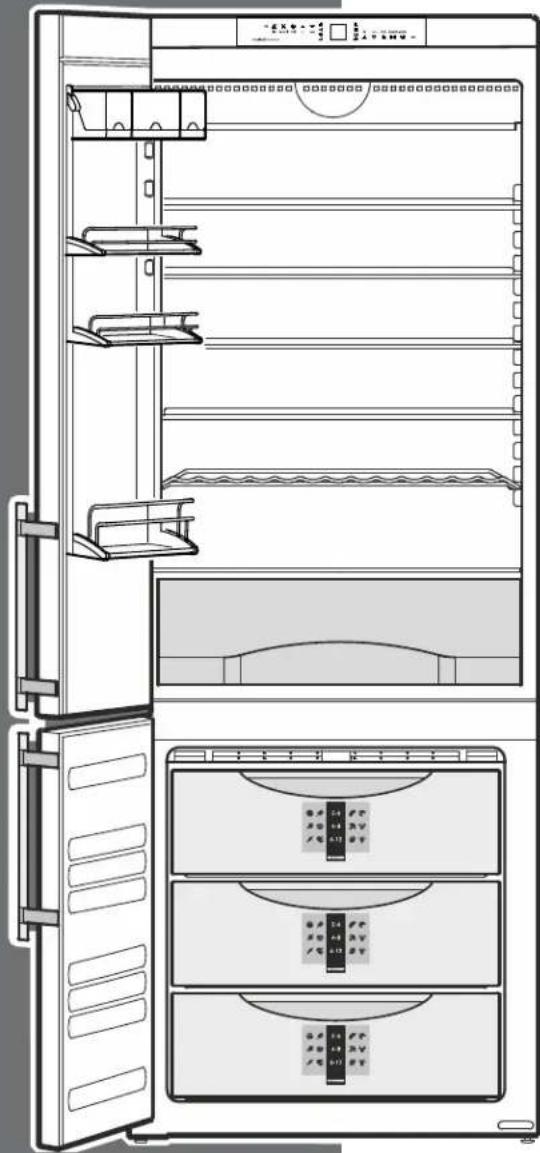

Manuel d'utilisation et d'entretien

Pour les combinés réfrigérateur-congélateur NoFrost

TABLE DES MATIÈRES

Avantages supplémentaires

Sans CFC
Circuit refrigerant optimise par I'energie
- Isolation efficace sur le plan énergétique
Basse consommation d'énergie
- Commandes électroniques facies à utiliser
- Affichage des fonctions en marche
- La température peut être contrôle dans une certaine gamme de température,quelle que soit la température ambiante
- Les compartments réfrigerateur et congélateur se dé givrent automatiquement -aucun besoin de passer du temps à dégivrer
- Grande capacité nette du réfrigerateur
- Fonctions variables et pratiques
- Etagères de rangement en verre trempe
- Grande capacité nette du congelateur
- Alarme d'augmentation de la température du congelateur
- Alarme de porte ouverte sonore
Ecran Panne de courant/FrostControl
- Les alimentés frais peuvent être congelés rapidement si besoin est
- Tous les tiroirs sont adaptés à la congélation rapide
- Poignées de transport intégrées sur le boîtier de l'appareil
Roulettes de transport
- Facile à nettoyer
- Cet apparéil est certifié conforme aux normes de l'organisation Star-K pour le Sabbat. Il peut donc être utilisé durant les fêtes religieuses. Pour plus d'informations, veuillez consulter le site Star-K sur Internet: www.star-k.org.

Table des matieres Page

Sécurité 23

Evacuation de notre ancien apparéil 23
Evacuation du carton 23
Important information sur la sécurité 24
La sécurité et I'electricité 24
Contraintes de sécurité 25
Dimensions de I'appareil 25

Charactéristiques 26

Description de l'appareil et de ses aménagements 26
Eléments de commande et de contrôle 27

Utilisation 28

Mise en marche et arrêt de l'appareil. 28

Réglage de la températe 28

Affichage de températe 29

Ventilation 29

Alarmesonore 29

Écran Panne de courant/FrostControl 29 SuperCool 38
Mode Configuration 30-32

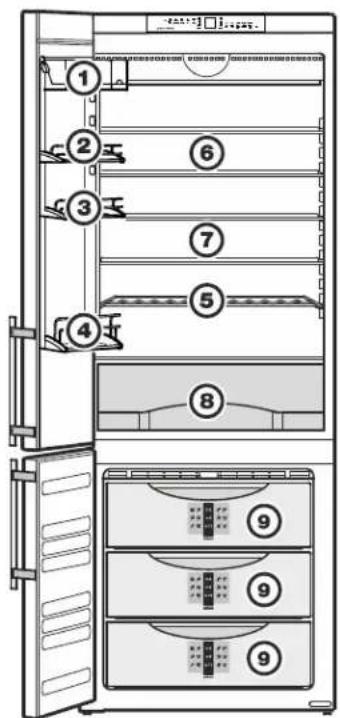

Disposer les alimentes 33
Equipement 33
Eclairage interieur 35

Compartment concélateur 35
Congélation 35

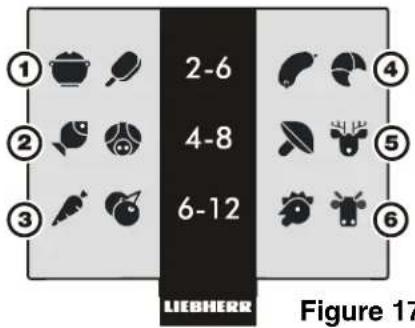

Système d'information 35
Congeler avec SuperFrost 36

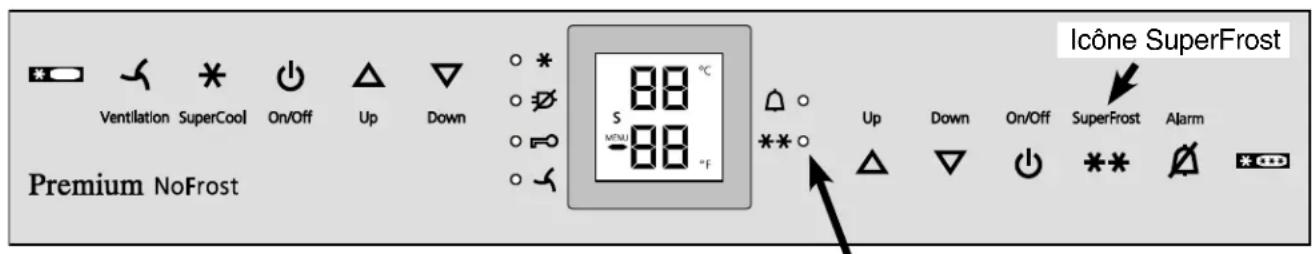

Congélation et rangement 36

Nettoyage 37

Recherche des pannes 38

Service à la clientèle 39
Information de l'appareil 39

Dégivrage/Vacances 39
Dégivrage. 39
Conseils pour les périodes de vacances .... 39
Garantie Lieb Herr 40

IMPORTANT

Tous les types et modèles sont sujets à des améliorations permanentes. Le fabricant se réserve le droit d'apporter toute modification dans le design, l'équipment et la technologie.

Veuillez dire et suivre ces instructions

Ce manuel d'instructions contient des averissements et des précautions. Ces informations sont importantes afin de garantir une installation et un fonctionnement surs et efficaces.

Toujours dire et respecter les avertissements et les précautions!

DANGER

Indique un danger qui provoquera des blessures graves,Voire la mort,si les precautions ne sont pas respectees.

AVERTISSEMENT

Un averissement indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou de graves blessures.

ATTENTION

Une précaution indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures modérées ou mineures.

IMPORTANT

Ceci souligne l'information spécialément pertinente à une installation et un fonctionnement sans problème.

S'assurer que la tension du secteur est la même que celle toleree par I'appareil.

Pour réduire les risques d'incendie, d'électrochocs ou de blessures corporelles, les travaux d'installation et le câblage électrique doivent être effectués par unElectricien qualifié selon les codes et normes applicables, y compris la construction pare-feu.

Évacuation de votre ancien apparéil

ANGER!

Un enfant risque d'être enfermé. Avant de se débarrasser de l'ancien réfrigérateur ou congélateur :

• S'assurer de respecter les règlements locaux en matière d'élimination des apparciels electroménagers. Les apparciels electroménagers mis au rebut peuvent être dangereux.
  Enlever la ou les portes).
• Retirer les tiroirs de congélation.
• Laisser les étagères en place afin que les enfants ne puissent pas grimper à l'intérieur.
• Couper le cable d'alimentation de l'appa reil mis au rebut. Le jeter séparément de l'appareil.

En respectant toutes ces instructions, les risques de blessures, sur tout pour les enfants qui jouent, sont diminués.

Contacter l'agence de collecte des ordures de votre région pour obtenir de plus amples renseignements.

Evacuation du carton

L'emballage est destiné à protéger l'appareil et les éléments individuels pendant le transport; il est fabriqué à partir de matérielaux recyclés.

VERTISSEMENT!

Laisser l'emballage loin des enfants. Les feuilles et les sacs de polythène peuvent provoquer une suffocation!

• Apporter les emballages jusqu'àux installations de recyclage de votre secteur.

Important information sur la sécurité

Pour éviter tout risque de blessure ou d'endommager l'appareil, il est recommendé que deux personnes déballent l'appareil et le mettent en place.
- En cas de dépréciation de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement electrique.
- En cas de panne,mettre l'appareil hors service en le débranchant et en déclenchant ou dé vissant le fusible.
- Débrancher l'appareil en tirant sur la fiche et non pas sur le cable.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un ServiceAprès Vente agreé. Cette consigne s'applique égale ment au remplacement du cable d'alimentation.
- Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glaçons, à la sortie du compartmenting congelateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés audelà de leur date limite de conservation.
- L'appareil est concu pour rafraîchir, congeler et stocker des aliments et pour faire des glaçons. Il est prévu pour fonctionner comme un apparéil menager.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite eventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
- Pour éviter toute blessure eventuelle due à une électrocution, veiller à débrancher le cordon d'alimentation ou déclencher le disjoncteur avant de nettoyer l'appareil.

• Afin d'éviter toute blessure ou d'abîmer l'appareil, ne pas utiliser d'appareils de nettoyage à la vapeur pour nettoyer l'appareil.
• Ne pas utiliser l'appareil en présence de fumées explosives.
• Dans le cas d'une panne de courant, réduire l'ouverture de la ou des portes de l'appareil. Protéger les alimentents en plaçant de la glace carbonique sur les paquets ou en utilisant un autre casier pour denrées congelées si la panne de courant est de longue durée. Ne pas essayer de recongeler des alimentents congelés déjà dé-congelés.

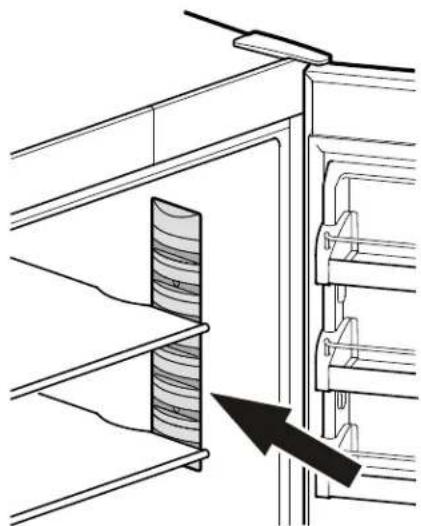

• Afin d'éviter toute blessure eventuelle, régler une étagère seulement lorsqu'elle est vide. Ne pas essayer d'ajuster une étagère sur laquelle des aliments sont places.
  Pour eviter d'abimer l'appareil, le laisser reposer pendant 1/2 heures à une heures avant de re mettre l'électricité. Cela permettra au produit réfrigerant et au lubrifiant du système d'atteindre l'équilibre.

La sécurité et l'électricité

Brancher cet appeareil a un circuit 110-120 V CA, 15 amp., contrôle par un disjoncteur ou fusible. Cet appeareil doit posseder son propre circuit de mise à la terre distinct. Ne pas utiliser de rallonge.

Le cordon d'alimentation est doté d'une fiche à trois broches polarisée (avec mise à la terre) pour vous protégger contre les risques d'électrocution eventuels. Pour une protection durable :

• Ne pas modifier la fiche en étant la broche ronde de mise à la terre.
• Ne pas utiliser un adaptateur à 2 broches. Si la prise murale est du type à deux broches, demander à un électricien qualifié de la replacer par une prise à trois broches conforme aux normes électriques en vigueur.
• Ne pas utiliser de cordon d'alimentation effiloché ou abîme.

Contraintes de sécurité

L'appareil est conforme à la norme UL 250 / CSA C22.2 # 63 ; il est créé pour rafraîchir, congeler et stocker des alimentés et pour faire des glaçons (si celui ci est équipé d'une fabrique à glaçons). Il est prévu pour fonctionner comme un apparéil mena ger.

L'appareil est reglé pour fonctionner dans des li mites de température ambiente spécifiques en fonc tion du climat. Ces limites de température ne doivent pas être dépassées. La classification appropriée de votre apparéil en fonction du climat est indiquée sur la plaque de modèle.

Les explications sont les suivantes :

Classification Valeurs nominales en fonction définies du climat pour les températures ambientes suivantes

SN	50 à 90°F (10 à 32°C)
N	61 à 90°F (16 à 32°C)
ST	61 à 100°F (16 à 38°C)
SN-ST	50 à 100°F (10 à 38°C)
SN-T	50 à 109°F (10 à 43°C)
T	61 à 109°F (16 à 43°C)

Nous recommendons de nettoyer l'appareil avant de lemettre en marchepour la premiere fois.Voir Nettoyage.Metre I'appareil en marcheplusieurs heures avant de le replir avec des alimentes congelés pour la première fois.Ne pas replir I'appareil avec des alimentes congelés tant que la température n'est pas a 0^ (-18^) environ.

AVENTISSEMENT!

Ne pas laisser les enfants jouer avec cet apparéil. Les enfants ne doivent ni grimper, ni s'asseoir ni se mettre debout sur les tiroirs de l' apparéil. Ne pas suivre ces instructions pourrait provoquer la mort ou des blessures graves.

ATTENTION!

Pour éviter tout risque de blessure ou d'en dommager l'appareil, il est recomman-de que deux personnes deballent I'appa-reil et le mettent en place.

ATTENTION!

Protégé le revêtement du sol avant de déballer l'appareil.

Éviter d'insteller l'appareil à un endroit directement exposé aux rayons du soleil, pres d'un four, d'une cusinière, d'un chauffage ou de tout autre apparéil chauffant. Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain, etc.) sur votre apparéil.

L'appareil doit être protégé des conditions climatiques. Ne pas obstruer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil.

Dés que l'appareil est déballé :

• Examiner l'appareil et l'emballage pour repérer les dommages qui auraient pu etre causés au cours du transport. Contacter immediatement le transporteur si vous suspectez quelques dommages que ce soit.
• Noter le type (numéro de modulo), l'index, le nu méro de série, la date et le lieu d'achat dans les espaces prévus à cet effet au dos de ce manuel.

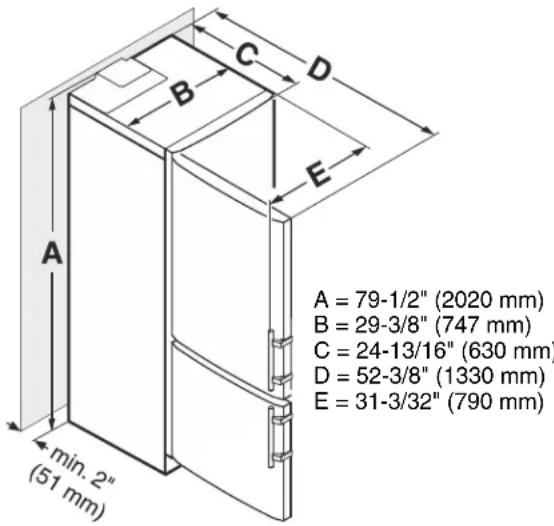

Dimensions de l'appareil

Remarque

Si la distance entre l'arrière de l'appareil et le mur est inférieur à 2 in. (51 mm), la consommation energetique peut augmentée.

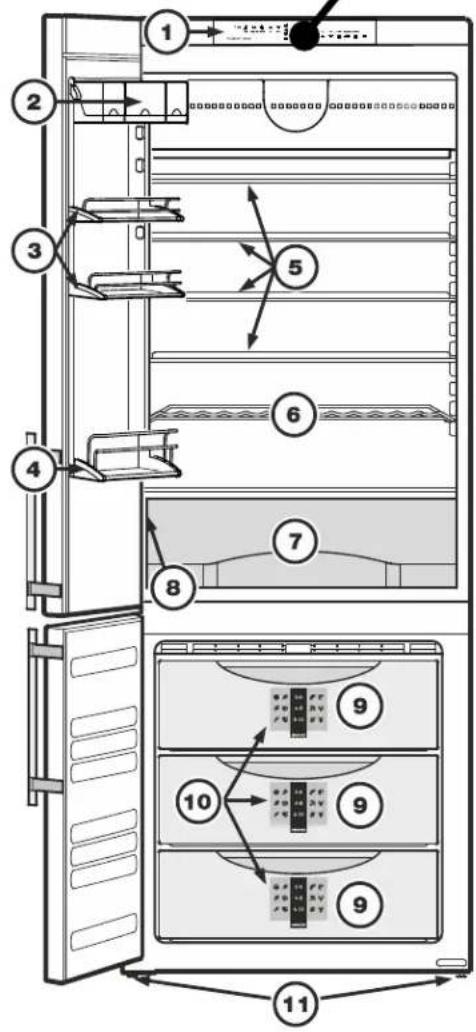

Description de l'appareil et de ses aménagements - Figure 1

Figure 1

Description du réfrigérateur

(1) Éléments de commande et de contrôle
(2) Compartiment beurre et fromage - Vario Box
(3) Balconnets de porte ajustables
(4) Balconnet maxi-bouteilles
(5) Étagères réglibes

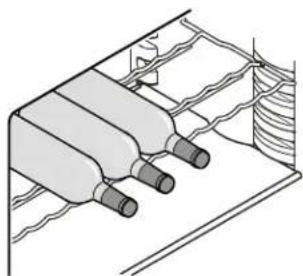

(6) Range-bouteilles

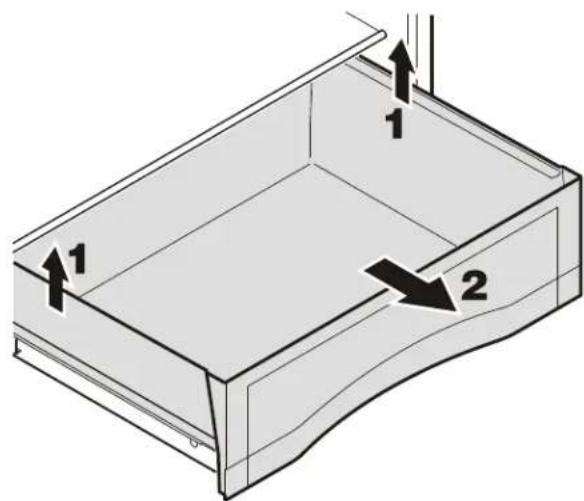

(7) Tiroir à légumes
(8) Plaque de modele (derrière le tiroir à légumes, côte gauche)

Description du congelateur

(9) Tiroirs du congelateur
(10) Systeme d'information
(11) Pieds réglables

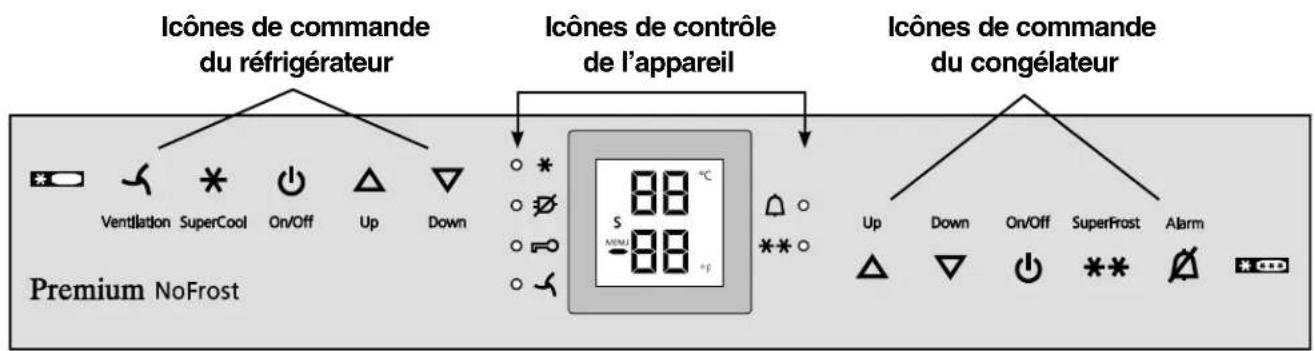

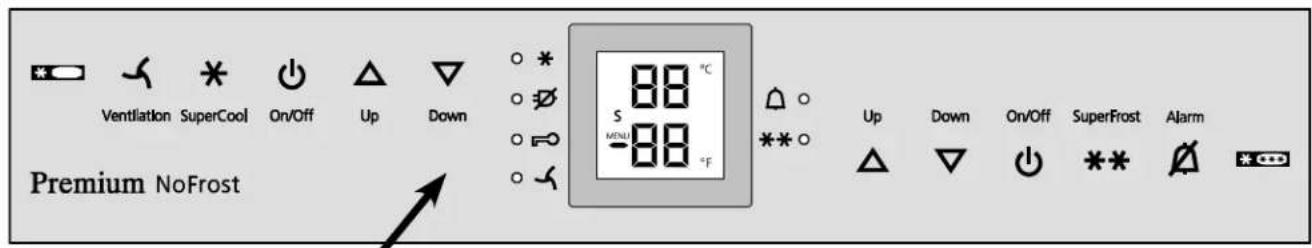

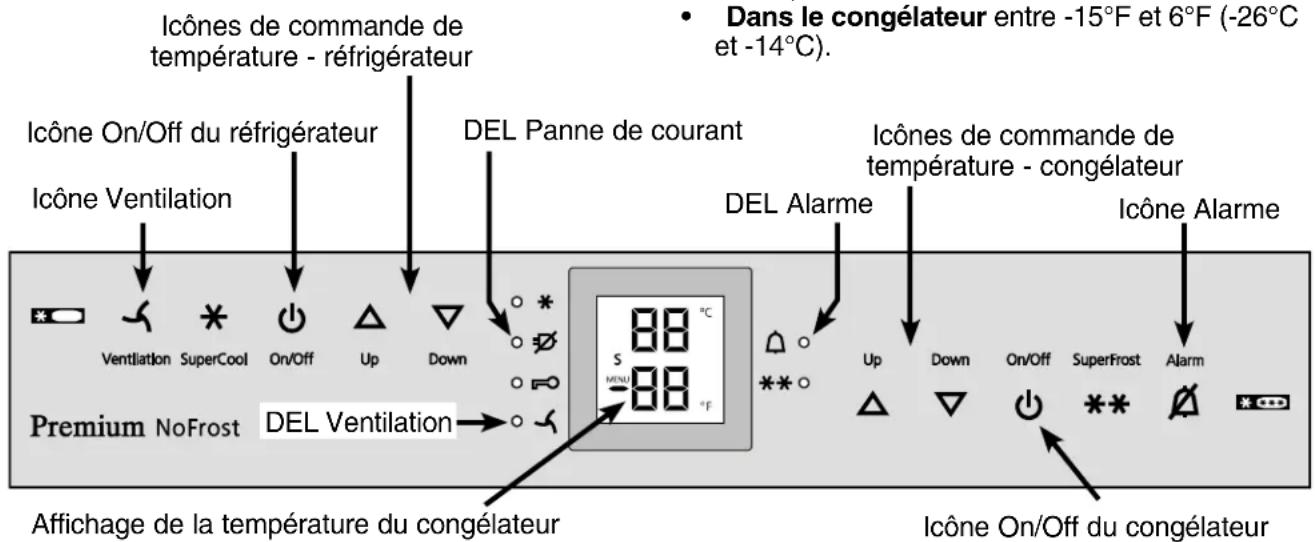

Eléments de commande et de contrôle - Figure 2, Figure 3

Le bandeau de commande électronique dispose de la nouvelle « Technologie de touche capacitive ».
Chaque fonction peut être activée d'une simple pression du doigt sur les icônes de commande.

Le point de contact précis se trouve entre le symbole et l'inscription

Figure 2

Icones de commande du réfrigerateur

Ventilation On/Off (circulation de l'air)

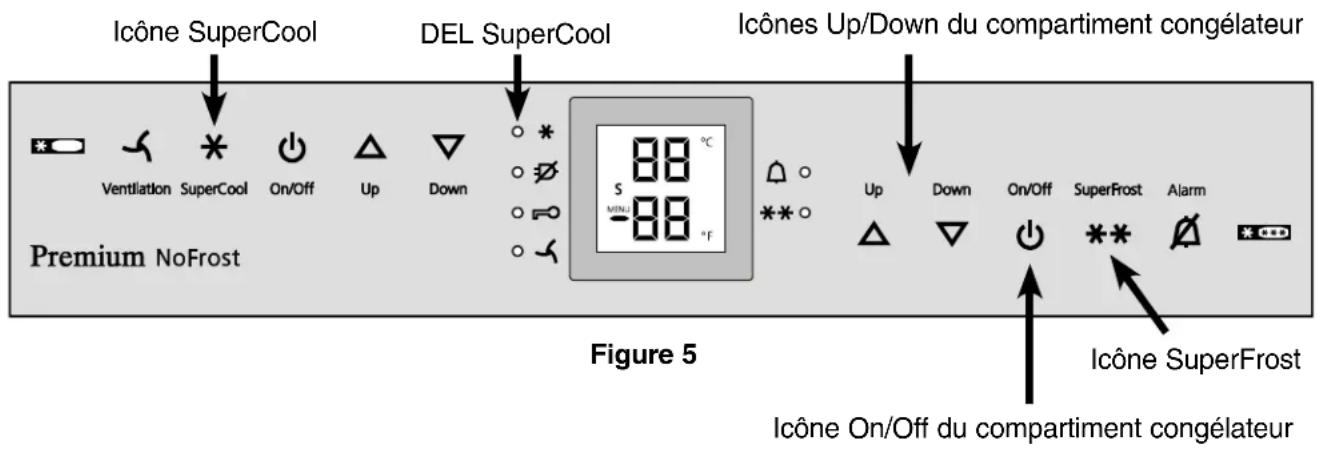

* SuperCool
Refrigerateur On/Off
Commande de la températe Up (pour augmenter la tempéature du réfrigérateur)
Commande de la températe Down (pour réduire la températe du réfrigérateur)

Icones de contrôle de l'appareil

DEL Panne de courant
DEL SuperCool

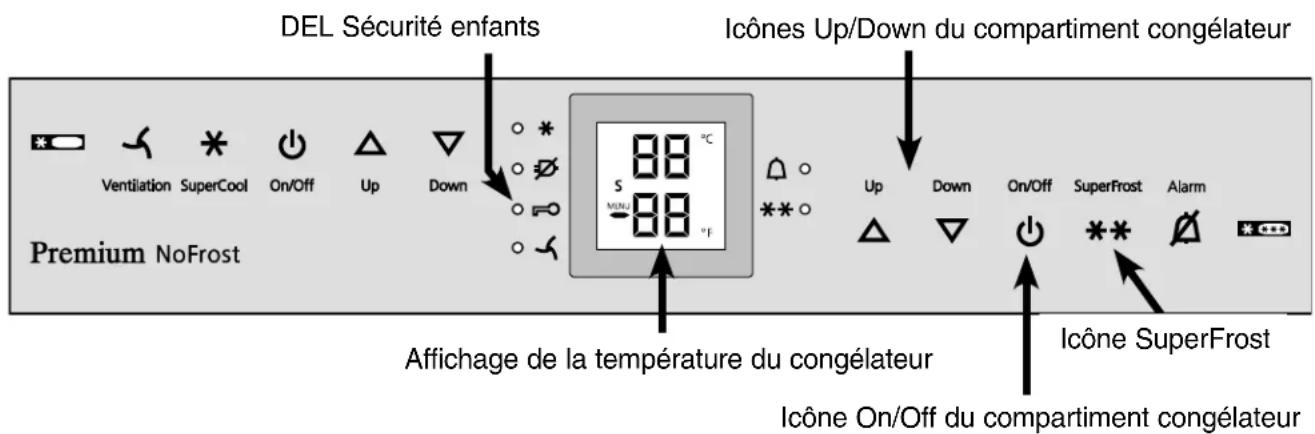

DEL Sécurité enfants
DEL Alarme
DEL Fabrique a glaçons ON
** DEL SuperFrost
DEL Ventilation ON

Icones de commande du congélateur

Commande de la températe Up (pour augmenter la températe du congelateur)
Commande de la températe Down (pour réduire la températe du conGPLateur)
Congélateur On/Off
** SuperFrost
Alarme désactivée (réfrigerateur et congélateur)

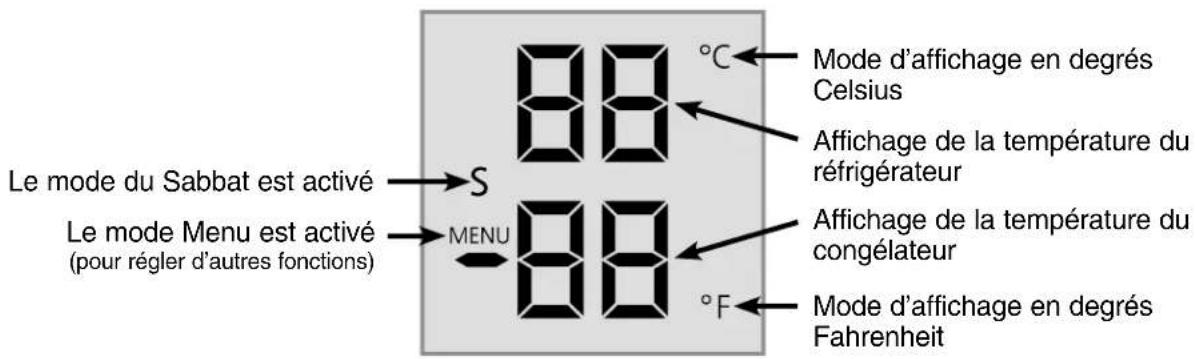

Ecran de température et de contrôle
Figure 3

Mise en marche et arrêt de

l'appareil - Figure 4

Nettoyer l'appareil avant de lemettre en marchepour la première fois.Voir Nettoyage.

Ne pas replir le compartment congestéatelur avec des alimentés congelés tant que la température n'est pas au moins à 0^ (-18^) . Le réfrigerateur et le congestéatelur peuvent fonctionner independamment l'un de l'autre.

1. Mettre en marche :

Appuyer sur l'icone On/Off du réfrigérateur

et l'icone On/Off du congélateur

pour que les écrans de température s'allument.

L'éclairage interieur s'allume quand la portedu réfrigerateur est ouverte.
2. Arrêt : pourmettrele réfrigérateur ou le congélateur à l'arrêt,appuyer sur I'icone On/Off correspondantependant environ 3 secondes jusqu'àce que I'affichage de température et les éclairages interieurs s'eteignent.

Figure 4

Réglage de la température - Figure 4

L'appareil est preréglé pour un fonctionnement normal. Nous recommendons les températures de 38^ (3^) dans le réfrigerateur et de 0^ (-18^) dans le conGPLateur.

Pour diminuier la température :

Appuyer sur I'icone DOWN a gauche pour réduire la température du réfrigérateur

et sur l'icone DOWN à droite pour réduire la température du congelateur.

Pour augmenter la température :

Appuyer sur l'icone UP à gauche pour augmenter la température du réfrigérateur

et à droite pour augmenter la température du congelateur.

1. Lorsque vous entrez la température, la température régée clignote sur l'écran.
2. Lorsque vous appuyez sur les iconônes de réglage de température pour la première fois, le réglage le plus récent s'affiche.
3. Vous pouvez modifier les réglages par paliers de 1^ (1^) en appuyant brièvement sur les iconées. Si vous maintainez la touche appuyée, le réglage de la température changera plus rapidement.
4. Environ cinq secondes après que la touche est reliachée, l'écran affiche automatiquement la température de congélation ou de réfrigération actuelle.

5. Il est possible de changer les températures :

6. Dans le réfrigerateur entre 36^ et 44^ ( 2^ et 7^ ) et

7. Dans le congélateur entre -15°C et 6°C (-26°C et -14°C).

Figure 4

Affichage de température - Figure 4

Pendant le fonctionnement normal, les réglages suivants seront affichés :

• la température moyenne du réfrigérateur,
• la température des aliments surgelés la plus chaude.

Lorsqu'il est mis en service pour la première fois ou lorsque l'appareil est chaud, des tirets apparaissent sur I'écran de température du congélateur jusqu'à ce que la température attaigne

32^ (0^) dans le compartmente ngelalateur.

L'écran clignote :

• si vous modifiez la température ou
• si la température s'éleve de plusieurs degrés, indiquant la perte de froid, c.-à-d. si on place des aliments frais, « chauds » dans le congealateur ou si on enlace ou reconditionne des alimentés surgelés, la température risque de s'élever pendant une courte durée en raison de l'air chaud qui entre dans le congealateur.
• Si « F1 » à « F5 » apparait à l'écran, l'appareil est défectueux. Adresse-vous alors à votre service à la clientèle, en indiquant l'affichage que vous avez observé.

Ventilation - Figure 4

Le bouton Ventilation permet la remise en circulation de l'air frais :

Vous pouvez utiliser ce bouton pour :

• refroidir rapidement de grandes quantités d'aliments frais.
• maintainir une température uniforme à travers l'ensemble du compartment réfrigérateur. L'air circulera en accéléré, maintenant ainsi toutes les différentes zones de l'appareil à la même température et garantissant le refroidissement uniforme de tous les aliments.

Nosyou'recommendonsd'utiliserleventilateur danslescassuivants：

• température ambiente trop élevée (95 °F [35 °C] environ ou plus).
• l'humidité de l'air est trop élevé (forte chaleur humide).

Metre en marche: appuyer brièvement sur l'icone Ventilation pour que la DEL s'allume.

Mettre sur arrêt: appuyer de nouveau sur l'icone Ventilation jusqu'à ce que la DEL soit eteinte.

Alarme sonore - Figure 4

L'alarme sonore permet de pro teger les alimentes surgelés et d'économiser de l'énergie.

Le signal de l'alarme sonore s'eteint en appuyant sur l'icone Alarme.

Alarme porte ouverte

Cette alarme retentit toujours si la porte est restee ouverte plus de 180 s environ. Vous pouvez I'eteindre tant que la porte est ouverte. En refermant la porte, vous reactivez la fonction d'alarme.

Alarmé élevation de température

L'alarme sonore retentit toujours lorsque la températe du congelateur n'est pas assez BASSE. L'affichage de températe et la DEL Alarme clignotent simultanément.

Causes possibles :

• des produits frais ont ete introduits dans le conge-lateur alors quils etaient enore chauds,
• une quantité excessive d'air chaud ambiant s'est introduite dans le congélateur pendant que vous rangiiesz ou sortiez vos produits,
• une panne dans l'appareil.

L'affichage de la température clignotera tant que l'incident détecté par l'alarme ne sera pas éliminé. L'affichage arrêtera ensuite de clignoter et sera permanent, reactivant automatiquement la fonction d'alarme sonore.

Écran Panne de courant/

FrostControl - Figure 4

Si la DEL Panne de courant allume, cela signifie que la températe du congelateur a trop augmente durant les dernières heures ou les derniers jours en raison d'une panne de courant. L'affichage de températe du congelateur clignote simultanément.

• Si vous appuyez maintainant sur l'icone Alarme, la température la plus élevé enregistrée pendant la panne de courant s'affiche.
• Vérifier la qualité des alimentés au cas où ils se seraient rechauffés ou même décongelés.
• La température la plus élevé s'affiche pendant une minute approx. Ensuite, la température actuelle du congealateur s'affiche à nouveau.

Il est possible d'eteindre l'affichage en appuyant plusieurs fois sur l'icone Alarme.

SuperCool - Figure 5

En appuyant sur l'icone SuperCool, le组成部分 réfrigérateur passée en refroidissement maximal. Il est recommendé, rundout si on souhaite refroidirrapidement une quantité importante d'aliments, de boissons, d'aliements qui viennent d'être cuits ou de repas.

• Mettre en marche : appuyer brievement sur l'icone SuperCool pour que la DEL × s'allume. La temperture du réfrigerateur descend à sa valeur la plus BASSE.

IMPORTANT

La fonction SuperCool consomme légèrement plus d'énergie. Toutefois, après environ six heures, le réfrigerateur revient automatique-ment en fonctionnement normal qui consomme un minimum d'énergie. Si besoin est, il est possible d'arrête la fonction SuperCool plus tout.

• Mettre sur arrêt: appuyer de nouveau sur l'icone SuperCool jusqu'à ce que la DEL soit éteinte.

Mode Configuration - Figure 5

En mode Configuration, vous pouvez activer les fonctions suivantes :

5 = Mode du Sabbat
h = Luminosité de l'affiche
= Mode affichage de température
= Securite enfants

Comment activer le mode Configuration

• Appuyer sur l'icone SuperFrost pendant environ cinq secondes.
• La DEL SuperFrost s'allume pendant 5 seconds.
• ÀpRES 5 secondes, clignote sur l'écran.

A présent, l'appareil est en mode Configuration.

Vous pouvez selectionner les fonctions du mode Configuration en appuyant sur les icones Up/Down du compartment Congélateur.

Remarque

En mode Configuration, I'affichage clignote en continu.

Sortir du mode Configuration :

• Appuyer sur l'icone On/Off du compartmentement congélateur. L'appareil repasse en mode normal de fonctionnement.

S = Mode du Sabbat

Cette caractéristique tient compte des exigences religieuses lors du Sabbat et des Fêtes. Lorsque le mode du Sabbat est activé, certaines fonctions des commandes électroniques sont mises en arrêt.

La porte peut être ouverte et fermée en tout temps.

L'éclairage reste éteint.

Le ventilateur de refroidissement reste comme il se trouve: s'il est en marche, il reste en marche, et s'il est en arrêt, il reste en arrêt.
Il n'y a pas d'alarme de porte.
Il n'y a pas d'alarme de température.
- Les cycles de dégivrage sont indépendants du nombre de fois et du temps d'ouverture de la porte.
- L'appareil va revenir en Mode du Sabbat suite à une panne d'électricité.

Comment activer le mode du Sabbat

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.
  -L'affichage indique 5
  Appuyer sur I'icone SuperFrost.
  -L'affichage indique 51
  Appuyer de nouveau sur I'icone SuperFrost.
• L'affichage indique -Le mode du Sabbat est activé.
  Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmentement congélateur.

Le mode Sabbat se désactive automatiquement après 120 heures s'il n'a pas été désactivé manuellementAAPARAVANT.

Comment désactiver le mode du Sabbat

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.

-L'affichage indique 5

Appuyer sur I'icone SuperFrost.
-L'affichage indique

Appuyer de nouveau sur I'icone SuperFrost.
Le symbole 5 le mode du Sabbat est désactivé.
Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmente ngelateur.

h = Luminosité de l'affichage

Réglage de la luminosité de l'affichage

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.
  Appuyer sur I'icone Down du compartment connélateur jusqu'à ce qu's'affiche sur I'écran de température du congelateur.
  Appuyer sur I'icone SuperFrost.

-L'affichage indique h5

• Appuyer sur les icônes Up/Down du组成部分 congélateur pour procéder à la sélection

h = luminosite minimale ou h5 = luminosite maximale.

• Appuyer sur l'icone SuperFrost pour désir la valeur désirée.
  Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmente ngelateur.

Mode Configuration - Figure 6

= Mode affichage de températe

Vous pouvez selectionner I'unité de température affichée en degrés Fahrenheit ou en degrés Celsius.

Remarque

Le réglage en usine est en degrés Fahrenheit.

Comment changer l'affichage de température en degrés Celsius

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.
• Appuyer sur l'icone Down du compartment congélateur jusqu'à ce que s'affiche sur l'écran de température du congélateur.
  Appuyer sur I'icone SuperFrost.

Appuyer de nouveau sur I'icone SuperFrost.
- La température s'affiche maintainant en degrés Celsius.
Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmente ngelateur.

Remarque

Pour revenir à l'affichage de température en degrés
Fahrenheit, suivre les étapes ci-dessus.

= Securite enfants

La sécurité enfants sert à éviter que l'appareil ne soit arrêté par inadvertance.

Comment activer la sécurité enfants

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.
• Appuyer sur l'icone Down du compartment congélateur jusqu'à ce que c s'affiche sur l'écran de température du congélateur.
  Appuyer sur I'icone SuperFrost.

Appuyer de nouveau sur I'icone SuperFrost.
- La DEL s'allume et la sécurité enfants est activée.
Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmente ngelalteur.

Comment désactiver la sécurité enfants

• Activer le mode Configuration en appuyant sur l'icone SuperFrost pendant 5 secondes.
• Appuyer sur l'icone Down du compartment congélateur jusqu'à ce que c's'affiche sur l'écran de température du congélateur.

Appuyer sur I'icone SuperFrost.

-L'affichage indique C

Appuyer de nouveau sur I'icone SuperFrost.
-La DEL s'eteint. La sécurité enfants est désactivée.
Sortir du mode Configuration en appuyant sur l'icone On/Off du compartmente ngelalrateur.

COMPARTIMENT RÉFRIGÉRATEUR

Disposer les aliments - Figure 7

Figure 7

(1) Beurre, fromage
(2) CEufs
(3) Canettes, boissons
(4) Récipients d'une contenance d'1 gallon, bou-teilles
(5)Vande et saucisses, produits laitiers
(6) Aliments cuits au four, repas précuits
(7) Fruits, legumes, salads
(8) Produits congelés

IMPORTANT

• Les liquides et les alimentés qui émettent ou absorbent les odeurs doivent toujours être recouverts ou conservés dans des boîtes fermées.
• Veiller à ce que vos alcools forts soient bien fermés et les conserver verticalément.
• Les fruits, les légumes et les salades peuvent être stockés dans les tiroirs sans emballage.

Equipement

AVERTISSEMENT

Afin d'eviter d'eventuelles blessures, ajuster une etagere ou un balconnet de porte seulement lorsque ceux-ci sont vides. Ne pas essayer d'ajuster une etagere ou un balconnet de porte sur lesquels sont places des alimentes.

Il est possible de modifier la hauteur des étagères et des balconnets de porte s'il y a lieu.

Repositionnement des balconnets de porte - Figure 8

Faire glisser le balconnet vers le haut puis vers l'extérieur et le replacer dans lesens contraire.

Figure 8

Vario Box - Figure 9

Les boîtes de rangement peuvent être retirees en entier et être déposées sur la table.

Repositionner les boites:
retirer en poussant vers le haut puis reinsérer à l'endroit souhaité.

Le rail de support des boites peut etre retire par le haut et positionné ailleurs (il peut par exemple etre permute avec un balconnet de porte).

Figure 9

Attention! Les couvercles des boîtes doivent être fermés lors de la fermeture de la porte - risque de dommages matériels.

Range-bouteilles - Figure 10

Le range-bouteilles you offre un espace supplémentaire pour la réfrigération des boissons.

Figure 10

COMPARTIMENT RÉFRIGÉRATEUR

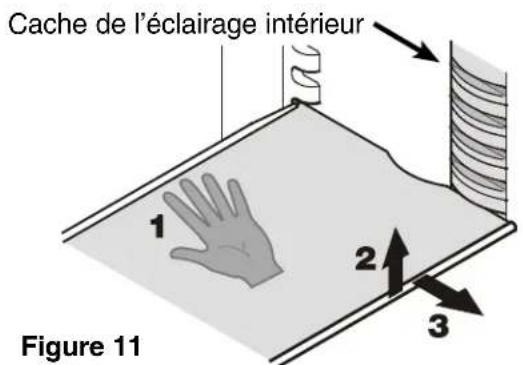

Repositionner les étagères - Figure 11

1. Tenir l'étagère dans votre main afin d'éviter qu'elle ne bascule vers l'arrière lors du déplacement.
2. Soulever le devant de l'étagère.
3. Déplacer l'étagère vers l'avant afin d'aligner l'évidement circulaire de l'étagère avec le cache de l'éclairage interieur.
4. Soulever l'étagère vers le haut ou l'abaisser et la replacer dans la position souhaïée.

Figure 11

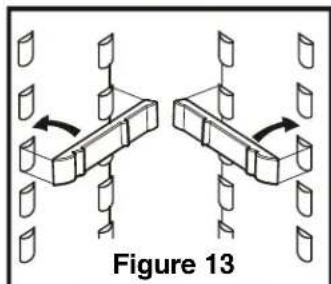

Si un espace pour des bouteilles ou des boîtes plus grandes est nécessaire

Placer les glissieres fournies à la hauteur souhaitation sur les boutons de support à droite et à gauche - Figure 13.

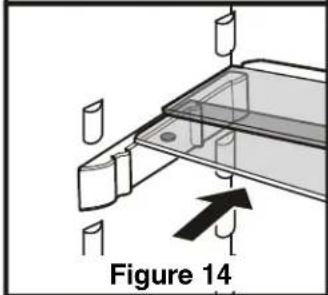

Introduire les tablettes en verre selon la fig.18.La tablette en verre avec buteede doit se trouver a l'arriere.

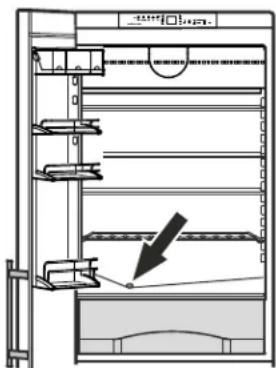

S'il vous faut de la place pour des recipients hauts, il suffit de pousser delicatement la partie avant de la tablette en verre sous la partie arrriere, voir Figure 14.

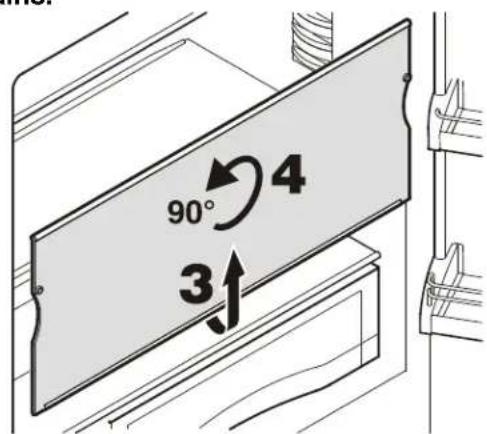

Retirer les étagères - Figure 12

1. Suivre les trois premières étapes décrites au chapitre ci-dessus.
2. Abaisser l'étagère et l'arrête juste au-dessus du tiroir à légumes supérieur.
3. Déplacer l'avant de l'étagère vers le haut jusqu'à ce que l'étagère soit en position verticale.
4. Tourner l'étagère dans le sens inverse des aiguilles d'une montre et la retarder.

AVERTISSEMENT

Afin d'éviter toute chute lors du déplacement, tener l'étagère avec les deux mains.

Figure 12

Pour sorting le tiroir à légumes

Sortir complètement le tiroir, le saisir à l'arrière et le soulever - Figure 15.

Pourmettreletiroiralégumesenplace

Reposer le tiroir sur les glissières. Les glissières doivent être complètement sorties et doivent arriver en butée de la façon du tiroir. Glisser le tiroir.

Figure 15

Éclairage interieur

L'éclairage interieur est situé à gauche et à droite dans le réfrigerateur (Figure 16). Il s'allume lorsque la porte du réfrigerateur est ouverte.

Par ailleurs, une barre d'éclairage se trouve sur le côte inférieur de la porte du réfrigerateur. Elle s'allume lorsque la porte du congealateur est ouverte afin d'éclairer l'intérieur du congealateur.

AVERTISSEMENT

L'éclairage interieur émet un rayonnement laser de catégorie 1M. Ne regardez pas la lumière directement ou par l'intermédiaire d'un instrument optique lorsque le diffuseur est retiree sous peine de vous exposer à des léasons oculaires graves.

L'éclairage s'éteint lorsque l'une des portes reste ouverte plus de 15 minutes. L'alarme sonore retent en parallèle.

Si une lumière ne s'allume pas, il y a un dernier.

AVERTISSEMENT

L'éclairage interieur ne doit être remplace que par le Service ÀpRES VENTE ou par un spécialiste formé !

N'essayez pas de changer l'éclairage défectueux vous-même!

Figure 16

Congélation

Les alimentés frais doivent être congeçés complètement et aussi rapidement que possible. Cela est possible avec la fonction SuperFrost et assure que la valeur nutri tionnelle, l'apparce et le goût des alimentés restent intacts.

Système d'information - Figure 17

Consommer les aliments congeles au cours de la période recommandede. Les chiffres entre les symboles indiquent la durée de conservation en mois pour les différents types d'aliments congeles. Les durées de conservation seront d'indication pour les aliments congeles à la maison. La valeur inférieure ou supérieure s'applique en fonction de la qualité des alimentés et du traitement qu'ils ont subi préalablement à la congélation. Les valeurs inférieures s'appliquent toujours aux alimentés à haute teneur enGRAisses.

(1) Repas précuits, crèmes glacées
(2) Poisson, porc
(3) Légumes, fruits
(4) Saucisses, pain
(5)Champignons, gibier
(6) Volailles, boeuf

Congeler avec SuperFrost - Figure 18

Appuyer un court instant sur l'icone SuperFrost pour que la DEL ** s'allume.
Attendre 24 heures.
- Placer ensuite les aliments frais à l'intérieur du congélateur.
La fonction SuperFrost s'arrête automatiquement au bout de 30 (au plus tard 65) heures en fonction de la quantité d'alimentsrangés dans le congélateur.

Le processus de congélation est maintainant terminé, la DEL ** SuperFrost s'éteint et le congélateur revient à un fonctionnement normal qui consomme un minimum d'énergie.

IMPORTANT

Il est conseilé de ne pas activer la fonction SuperFrost :

• pour placer des aliments surgelés dans le congelateur;
• pour congefer jusqu'à environ 4-1/2 lb (2 kg) d'aliments frais par jour.

Congélation et rangement

• Emballer les alimentés surgelés dans des sacs de congestion ou des boîtes en plastique, métal ou aluminium réutilisables.
• Ne pas laisser les alimentes frais devant être congelés entre en contact avec les alimentes déjà congelés. Veiller à ce que les paquets soient secs pour éviter qu'ils ne se collent entre eux.
• Toujours écrire la date et le contenu sur le paquet et ne pas dépasser le temps de stockage indiqué pour les alimentés. Ceci permet d'éviter le gâchis.

• Emballer les aliments que vous congelez vous-même en quantité que vous allez utiliser dans votre menage. Pour assurer que les alimentés se congélent rapidement, chaque paquet ne doit pas dépasser les quantités suivantes :

• fruits, légumes : jusqu'à 2-1/4 lb (1 kg) ;

• viande : jusqu'à 5-1/2 lb (2,5 kg).

• Ne pas congeler des bouteilles ou des canettes qui contiennent des boissons gazéifiées, car elles risquent d'explorer. Les boissons peuvent être refroidies rapidement, toute fois il faudra sortir les bouteilles du congeilateur après une heures maximum.

• Ne sortir que la quantité d'aliments devant être décongeles. Faire cuire les aliments déjà décongeles le plus rapidement possible. Les aliments congeles peuvent être décongeles de différentes façon :

-dans un four a micro-ondes
- dans le réfrigerateur : la meilleure façon de décongeler les aliments, car les chances de bacteriées sont moindres. Utiliser cette méthode pour les aliments à forté densité comme les rôts et la volaille.

Figure 18
DEL SuperFrost

Nettoyage

AVERTISSEMENT

• Pour éviter toute blessure éventuelle due à une électrocution, veiller à dé brancher le cordon d'alimentation ou déclencher le disjoncteur avant de nettoyer l'appareil.
• Afin d'eviter toute blessure ou d'abimer l'appareil, ne pas utiliser d'appareils de nettoyage à vapeur pour nettoyer l'appareil.
• Afin d'éviter un court circuit lors du nettoyage de l'appareil, s'assurer que l'eau ne penètre pas dans les composants électriques. Ne pas utiliser une éponge ou un chiffon trop humide.
• Si elles sont sales, nettoyer d'abord les parois latérales avec un nettoyant d'inox tel qu'on le trouve habituèlement dans le commerce. Utiliser ensuite le produit d'entretien des surfaces inox ci-joint en l'appliquant régulièrement dans le sens du poli.
  Utiliser pour nettoyer la surface des portes uniquement un chiffon propre et doux, légèrement humecté si besoin (eau + produit vaisselle). On peut utiliser facultativement un chiffon en microfibres.

Ne pas utiliser d'éponges abrasives ou de tampon metallique à recycler. Ne pas utiliser de produits nettoyants concentrés et ne jamais utiliser de nettoyants abrasifs ou acides ou de solvants chimiques.

• Retirer tous les alimentes des compartments réfrigerateur et congelateur et les stocker provisoirement dans un endroit frais. Stocker les alimentes congelés dans d'autres congelateurs si c'est possible.
• Retirer les balconnets de porte comme à la Figure 8, 9.
  Retirer les etagères en verre comme à la Figure 11.
  Retirer les tiroirs à légumes.
• Nettoyer les équipements interieurs à la main avec de l'eau tiède et un produit vaisselle.

ATTENTION

Ne pas nettoyer les équipements interieurs dans le lave-vaiselle. Les cordures de ces éléments pourraient se defaire.

• Nettoyer l'intérieur du réfrigerateur et les tiroirs du congélateur avec de l'eau tiède et un produit vaisselle.
  Nettoyer l'orifice d'écoulement.

Retirer les résidus à l'aide d'un instrument mince, avec par ex. un coton-tige (Figure 19).

IMPORTANT

Si l'orifice d'écoulement venait à être bouché, l'eau se déversait dans le compartment réfrigérateur.

Figure 19

• Essuyer bien l'appareil avec un chiffon.
• Ne pas endommager ou enlever la plaque de modèle à l'intérieur de l'appareil. Elle est très importante en cas de réparations.

RECHERCHE DES PANNES

Si un problème survient en cours d'utilisation, vérifie s'il est du à une erreur d'utilisation.

Il est important de noter que même pendant la période de garantie, certains coûts de réparation peuvent être imputés au propriété. Vous serez peut-être en mesure de remédier aux pannes suivantes en vérifier vous-même les causes possibles.

Problème Cause possible et solution
L'appareil ne fonctionne pas, l'écran est étant	- L'appareil a-t-il été correctement mis en marche? - La fiche du cordon d'alimentation est-elle correctement enchéée? - Le disjoncteur ou le fusible est-il en bon état de fonctionnement?
L'éclairage interieur ne s'allume pas	- Le compartment réfrigerateur est-il en marche? - La porte est-elle restée ouverte plus de 15 minutes?
Fonctionnement très bruyant	- L'appareil est-il correctement posé au sol ou le compresseur fait-il vibrer des meubles ou des objets proches? Si besoin est, déplacez légèrement l'appareil, alignez-le en ajustant les pieds réglables ou séparez les bouteilles et les boîtes.
Le moteur semble fonctionner trop long-temps	- La température ambiente est-elle trop élevée? Voir Contraintes de sécurité. - L'appareil a-t-il été ouvert trop souvent ou est-il resté ouvert trop longtemps? - Une grand quantité d'aliments frais a-t-elle été placée dans l'appareil? - L'appareil est en mode SuperCool. Vérifiez que l'appareil est en mode de fonctionnement normal.
La température n'est pas assez BASSE	- Le réglage de la température est-il correct? Voir Réglage de la température. - Trop d'aliments frais ont-elles été placées dans l'appareil? - Le thermomètre installé séparément indique-t-il la température correcte? - La ventilation de l'appareil fonctionne-t-elle correctement? - L'appareil est-il installé à proximité d'une source de chaleur?
Deux tirets " - " s'affichent sur l'écran de température du conge-lateur	L'écran de température du congealateur affiche uniquement les températures négatives. Lorsque le congealateur est mis en service la première fois, la température n'est pas négative. Il faut compter entre trois et cinq heures (selon les conditions ambantes) pour que les températures passent en dessous de zéro et puissant donc s'afficher. Ceci peut également se produit après une panne de courant.
Une couche de glace ou des gouttes d'eau se forment sur la paroi arrêté du comparti-ment réfrigérateur.	Ce phénomène est tout à fait normal. Durant le processus de réfrigération, l'humidité dans le compartment réfrigerateur se condense sur la paroi arrêté, et du givre se forme. Lorsque le compresseur est à l'arrêt, la couche de glace fond. L'eau de condensation de la paroi arrêté se retire alors à travers l'orifice d'écoulement de l'eau de dégivrage pour s'évaporer ensuite.

Service à la clientèle - Figure 20

Si aucune des causes ci-dessus ne s'applique et qu'il est impossible de remédier à la panne seul cette signifie qu'il y a une défaillance. Contacter le département du service à la clientèle le plus proche (voir la liste d'adresses jointe).

Indiquer le numero de defaillance affiché, de même que

la désignation du type ① le numero de service ② et le numero de l'appareil/ série ③

Figure 20

qui sont indiqués sur la plaque de modele pour assurer un service rapide et efficace.

La plaque de modulo est située à l'intérieur de l'appareil du côte gauche.

Laisser l'appareil fermé jusqu'à l'arrivée du technicien du service à la clientèle afin d'éviter des pertes de froid supplémentaires.

Information de l'appareil

Conserver cette information au moment de l'installation de l'appareil.

Désignation du type :

Numero de service :

Numéro de l'appareil/série :

Date d'achat :

Lieud'achat:

Dégivrage

Compartment réfrigérateur :

Le compartment réfrigerateur est à dégivrage automatique. L'eau de dégivrage qui se forme sur la paroi arrrière est evacuée et recueillie dans un bac au dos de l'appareil, d'ou elle s'évapore ensuite sous l'effet de la chaleur dissipée par le compresseur.

Compartment concélateur :

Le système NoFrost dégivre automatiquement le compartment congestéur. Toute l'humidité est collectée sur l'évaporateur et gèle ; elle se dégivre et s'évapore régulièrement.

Conseils pour les périodes de vacances

Vacances courtes :

Il est inutildemettreleréfrigérateuret lecongélateur hors tension en cas d'absence inférieureaquatre semaines.

• Consommer toutes les denrées péissables.
• Congeler les autres produits.

Vacances prolongées :

En cas d'absence supérieure ou égale à un mois :

• Retirer tous les alimentes des compartments réfrigérateur et congélateur.
• Mettre hors tension les compartments refri ge-rateur et congelateur.
• Nettoyer l'appareil. Consultant la section Nettoyage.
• Laisser la porte ouverte pour éviter des odeurs déplaisantes. Cela empêche également la formation de moisissure.

GARANTIE LIEBHERR

GARANTIE COMPLÉTE DE DEUX ANS

Pendant deux ans à partir de la date originale de l'achat, votre garantie Liebherr couvre toutes les pieces et main-d'oeuvre pour réparer ou remplacer toute piece du produit qui s'avéré défectueuse, relativement aux matérielles ou à la main-d'oeuvre.

GARANTIE COMPLÉTE DE CINQ ANS

Pendant cinq ans à partir de la date originale de l'achat, votre garantie Liebherr couvre toutes les pièces et main-d'oeuvre pour répacker ou replacer toute piece du produit qui s'avéré défectueuse, relativement aux matérieliaux ou à la main-d'oeuvre du système scelled. Le « système scelled » est uniquement constitué du compresseur, du condenseur, de l'évaporateur, du déshydrateur et de tous les tubes de branchement.

GARANTIE LIMITÉE DE LA 6 ÉME À LA 12 ÉME ANNÉE

De la 6ème à la 12ème année à partir de la date originale de l'achat, votre garantie Liebherr couvre toutes les pieces qui s'avertent défectueuses, reliativement aux matériaux ou à la main-d'oeuvre, dans le système scelledé (pièces seulement).

CONDITIONS APPLICABLES À CHAQUE GARANTIE

Tous les services fournis par Liebherr dans le cadre de cette garantie doivent etre executés par les représentants de services autorisés par Liebherr, a moins d'être autrement spécifié par Liebherr. Le service sera rendu sur place pendant les heures d'affaires normales. Cette garantie s'applique uniquement aux produits installés pour un usage privé normal. Les détails relatifs à la garantie non-privée sont disponibles sur demande.

La garantie s'applique uniquement aux produits installés dans n'importe lequel des cinquante états des États-Unis ou dans le District de Columbia et au Canada. Cette garantie ne couvre ni les pieces ni la main-d'oeuvre nécessaires à la correction d'une défaillance causée par la négligence, un accident ou une mauvaise utilisation, entretien, installation, service ou réparation, incluant, mais sans être limité à, un retrait et une réinstallation incorrects du groupe compresseur-condenseur.

LES GARANTIES SUSMENTIONNEES TIENNENT EXPRESSEMENT LIEU ET PLACE DE Toute AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE OU DE CONFORMITE A DES FINS PARTICULIERES ET DE Toute AUTRE OBLIGATION OU RESPONSABILITÉ DE LIEBHERR. LIEBHERR NE POT ETRE EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES ET INTÉRÊTS SPECIAUX, FORTUIS OU CONSECUTIFS RÉSULTANT DE LA VIOLATION DE CES GARANTIES OU DE Toute AUTRE GARANTIE, QU'ELLE SOIT EXPLICITE, IMPLICITE OU LÉGALE.

Cerains etats ne permettent pas l'exclusion ou la limitation des dommages indirects ou consecutifs ; les limitations ci-dessus peuvent par consequenc ne pas s'appliquer a votre cas. Cette garantie vous donne des droits legaux specifiques et vous pouze également avoir d'autres droits qui varient d'un et a l'autre.

Pour receivevoir des pieces et/ou des services ainsi que le nom du représentant de service Liebherr autorisé le plus pres de chez vous, contactez le concessionnaire ou le distributeur Liebherr ou contactez le fournisseur national de service Liebherr

Aux Etats-Unis : à l'adresse Service-appliances.us@lieb Herr.com ou composez le 1-866-LIEBHER (866-543-2437).

Au Canada: www.euro-parts.ca ou composez le 1-888-LIEBHER (1-888-543-2437).

LIEBHERR
